Схема подключения вентилятора в ванной с таймером: Как подключить вентилятор с таймером | Полезные статьи

лучшие схемы и пошаговый инструктаж

Вентиляция в ванной – не просто желательное, но и необходимое условие комфортного проживания. Она обеспечивает сухость, препятствует размножению очагов плесени, устраняет неприятные запахи, если речь идет о совмещенном санузле.

Внутридомовые вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив вентилятор в помещении.

Нередко практикуется подключение вытяжки в ванной к выключателю света – так можно объединить использование освещения и вентилятора. Рассмотрим лучшие схемы, подходящие для самостоятельного монтажа, и остановимся более подробно на процессе выбора и установки электрооборудования.

Содержание статьи:

• Схемы подключения вытяжки к выключателю
  • Вариант #1 — через одноклавишный выключатель
  • Вариант #2 — через двухклавишный выключатель
  • Вариант #3 — установка дополнительного выключателя
• Общая монтажная инструкция
  • 1 этап — выполнение «черновых» работ
  • 2 этап — подготовка инструментов и материалов
  • 3 этап — выполнение процесса подключения
• Что советуют не делать опытные электрики?
• Выводы и полезное видео по теме

Схемы подключения вытяжки к выключателю

После покупки возникает вопрос о его монтаже и подключении в домашнюю электросеть. Так, существует множество способов включения вентилятора, но целесообразными признаны две схемы: подключение вытяжного вентилятора через одноклавишный выключатель и сопряжение его с двухклавишным устройством. Каждая из схем может выполняться в двух вариантах, которые зависят от типа вытяжного прибора – с таймером или без него.

В качестве альтернативного способа представляем автономную регулировку, выполняемую с помощью отдельного выключателя. Его применяют реже, так как 2-клавишным регулятором пользоваться намного удобнее, чем двумя 1-клавишными, да и монтаж производится легче и быстрее.

Вариант #1 — через одноклавишный выключатель

Сначала поговорим, как можно подключить вытяжку в ванной комнате одновременно с выключателем. Предлагаем два простых решения, подходящих для устройства принудительной — как в отдельной, так и в совмещенном санузле.

В первом случае будем использовать обыкновенный вентилятор, встраиваемый в стенное отверстие вентиляционной шахты, во втором – более усовершенствованную модель с таймером.

Вентилятор и свет подключаем к общему выключателю

Плюс этого способа – в экономии места, более простом и быстром монтаже и таком же простом использовании. Перед входом в ванную комнату устанавливают один выключатель, к которому присоединяют провода, идущие от светильников и вентилятора. При нажатии на клавишу одновременно включаются все приборы, выключаются, соответственно, тоже одновременно.

Схема подключения вытяжного прибора и светильников к одноклавишному выключателю. Заземляющий контур от лампочки присоединен к шине заземления. Вместо одного осветительного прибора можно использовать несколько

Если требуется, к светильникам дополнительно подключают понижающий трансформатор и блок питания. Защитное заземление необходимо, если корпусы светильников выполнены из металла или имеют металлические элементы – особенно это важно во влажной среде.

Недостаток схемы очевиден – вентилятор будет вращаться только при включенных лампочках. Если проветривание нужно продлить, придется оставить включенным и освещение, а это лишние затраты на оплату электроэнергии.

Схема для системы освещения санузла с несколькими светильниками. Осветительный контур N в распределительной коробке разветвляется: один провод идет к шине N, второй – к вентилятору

Но для кого-то и этот способ будет наиболее удобным. Например, для дачников, живущих в доме только в теплый период и редко посещающих санузел. Если семья большая, уровень влажности в ванной всегда высокий, поэтому лучше использовать двухклавишный выключатель.

Вентилятор с таймером и свет подключаем к выключателю

Отличие этого варианта в том, что используем не простую модель, а с таймером, регулирующим время включения/выключения вытяжки. Больше информации о видах вентиляторов мы изложили в .

Если вы не хотите переплачивать и покупать прибор с множеством бесполезных функций, рекомендуем простую модель с электронным таймером. Дизайн – классический, уровень шума – низкий

Плюс этого решения в том, что не придется оставлять освещение включенным, чтобы хорошенько проветрить помещение. При нажатии клавиши приводится в действие и освещение, и вентилятор, но при повторном нажатии выключаются только светильники.

Вентилятор же будет работать столько времени, насколько вы запрограммируете его, а затем произойдет автоматическое выключение.

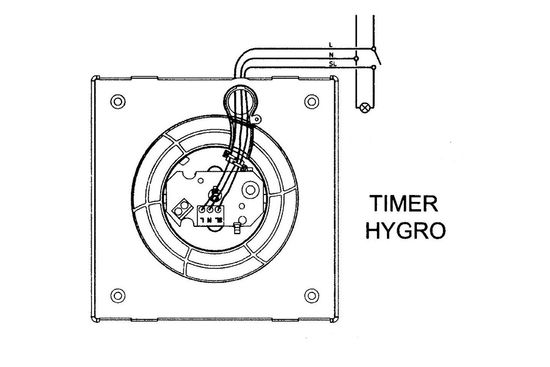

Схема подключения вытяжного устройства со встроенным таймером и осветительной системы к одноклавишному выключателю. Контур N от светильника и вентилятора соединяется в распредкоробке и направляется на шину N

Схема работает почти безупречно, но и она имеет небольшой недостаток – вентилятор начинает вращаться даже тогда, когда в этом нет необходимости. Например, если вы заглянули в ванную на минутку, чтобы включить стиральную машину или воспользоваться какими-то косметическими средствами.

Для особо требовательных пользователей на рынке представлены модели с двумя режимами, которые можно переключать путем выбора установки джампера – небольшой перемычки, элемента электронной платы.

Джампер представляет собой очень мелкую деталь, перемычку из пластика и металла, замыкающую нужные контакты. Он устанавливается в выбранную позицию перед монтажом вентилятора на место, для смены режима прибор придется снимать

Благодаря мелкой, но важной детали вытяжка работает в двух режимах, которые условно можно назвать «Туалет» и «Ванная».

В режиме «Туалет» перемычку нужно закрепить на двух верхних контактах, в режиме «Ванная» – на двух нижних. Время работы вентилятора задается заранее при помощи регулятора, который также находится на электронной плате

Рассмотрим, в чем отличие двух режимов:

• «Туалет» – после выхода из санузла и нажатия на клавишу выключателя прибор будет работать на протяжении запрограммированного периода, например, 3 или 5 минут.
• «Ванная» – вентилятор включается только через 90 секунд после первого нажатия на клавишу. Если вы находитесь в помещении меньше полутора минут, он не включится. Время работы прибора программируется так же, как и в режиме «Туалет».

Второй вариант удобен, если в ванной невысокая влажность. Когда вы заходите просто ополоснуть руки и быстро выходите, вентилятор никак не реагирует.

Как видите, даже при использовании 1-клавишного выключателя есть несколько вариантов подключения. Применение вытяжки с таймером заметно увеличивает ее возможности.

Вариант #2 — через двухклавишный выключатель

А сейчас рассмотрим вариант, который чуть сложнее в подключении, но гораздо проще в использовании – с 2-клавишным выключателем. В продаже можно найти электроустановочные изделия, которые изготовлены именно для этой цели – объединения контуров вентиляции и освещения.

Подключаем вентилятор и освещение

Главное отличие схемы заключается в использовании двухклавишного выключателя. Его монтируют в разрыв «фазы» так, чтобы один контур шел на освещение, второй – на вытяжку.

Схема подключения 2-клавишного выключателя к светильникам и вентилятору. «Нуль» от шины N идет на все осветительные приборы и вытяжку, «земля» защищает осветительный контур

Преимущество схемы состоит в автономном включении двух различных по функциям систем – вентиляционной и осветительной.

Если не нужно проветривать помещение, нажимают на одну клавишу. При желании можно задействовать обе клавиши, и тогда вентилятор будет работать, пока вы находитесь в ванной.

Есть возможность проветривания и без присутствия пользователя – это очень удобно, когда ванная или душевая используется в качестве помещения для сушки белья, а также в совмещенных санузлах

Недостатки зависят только от забывчивости жильцов. У некоторых пользователей есть привычка нажимать сразу на все клавиши – чтобы уже наверняка включить нужную. В таком случае можно обойтись и одноклавишной моделью.

Если , можно просто забыть его выключить – и он проработает без особой надобности всю ночь. В такой ситуации можем посоветовать вытяжку с таймером, которая ограничит работу в разумных пределах.

Подключаем вентилятор с таймером и свет

Эту схему следует рассмотреть отдельно, так как от предыдущей она отличается одним важным нюансом. Если в осветительном контуре остается все по-старому – к светильникам идет фазный провод от одной из клавиш выключателя, то присоединение вентилятора происходит иначе.

Схема подключения к 2-клавишному выключателю двух контуров – осветительного и вентиляционного. Серым цветом выделен участок «фазного» провода, соединяющий выключатель с осветительными приборами

При подключении вентилятора и «нуль», и «фаза» из распределительной коробки следуют на клеммы вентилятора без разрыва. А с выключателем прибор связан другой «фазой». Именно эту фазу нужно соединить с клеммой LT – «фазным» контактом таймера.

Если взять трехжильный провод (что рекомендуется), то в качестве управляющей «фазы» можно использовать желто-зеленую «земля». Если у осветительного контура она применяется по своему прямому назначению, то тут абсолютно свободна и может подключаться к таймеру.

Преимущества схемы – независимая работа приборов, причем вентилятор будет вращаться в четко заданный временной промежуток.

Вариант #3 — установка дополнительного выключателя

Что делать, если провода проложены глубоко в штробах и уже установлен красивый дорогой выключатель на осветительный контур, и вдруг потребовалась принудительная вентиляция?

Рядом с уже вмонтированным выключателем или в другое место можно , предназначенный специально для вентилятора.

Простая схема подключения вытяжки к отдельному выключателю: 1 – общий автоматический выключатель на щите; 2 – автомат на выделенный контур; 3 – «нулевая» шина; 4 – распределительная (распаечная) коробка; 5 – 1-клавишный выключатель; 6 – вентилятор

Если в других схемах применяют исключительно 3-жильные провода, то тут «земля» не требуется, так как бытовые осевые вентиляторы накладного типа изготавливают из пластика. Все соединения выполняются «фазным» и «нулевым» проводами.

Вместо распределительной коробки часто используют углубленный подрозетник. Глубина необходима, чтобы свободно разместить соединительные и рабочую часть выключателя.

Общая монтажная инструкция

Какую бы схему вы ни предпочли, монтаж устройств и соединение проводов происходят одинаково. Для работы нужно заранее выбрать подходящие приборы, подготовить инструменты, а если необходимо, то и проштробить стены. Предлагаем поэтапную монтажную инструкцию.

1 этап — выполнение «черновых» работ

Вопрос о принудительной вентиляции встает, когда жильцы замечают, что она не справляется со своими задачами. Проверяется это простым способом: если пламя спички наклоняется в сторону шахты – вытяжка работает, если направлено вертикально верх и не колеблется – то .

Перед установкой вентилятора необходимо очистить вентиляционный канал. Самостоятельно это делать не рекомендуем, особенно, если за содержание дома отвечает управляющая компания или обслуживающая организация. Нужно вызвать специалистов, которые и проведут необходимые мероприятия.

Ванную комнату, согласно ПУЭ (п.1.1.13), относят к помещениям повышенной опасности, так как степень влажности достигает 60% и более. Это значит, что все электроприборы должны обладать особой , а провода и контакты нужно спрятать от прямого попадания водяных брызг.

По правилам, выключатели устанавливают за пределами ванной комнаты – около двери снаружи. Однако в современных квартирах бывают просторные совмещенные санузлы, включающие безопасные для установки зоны

Для маскировки проводов в стенах, еще перед финишной отделкой, прокладывают штробы – каналы для электропроводки. Если планируете заняться ремонтом, то и монтаж вентилятора лучше выполнять одновременно с установкой других электроприборов.

Итак, «черновые» работы заключаются в очистке шахты и штроблении стен под проводку. Дополнительно нужно подготовить отверстие в стене для установки вентилятора и проделать углубления для подрозетников и распределительных коробок (если нужно).

2 этап — подготовка инструментов и материалов

Электромонтажные работы обычно не требуют привлечения какого-то специального инструмента – обычно все необходимое находится даже у любителей.

Галерея изображений

Фото из

Перед началом любых монтажных работ следует точно определить места установок, отмерить нужное количество проводов, проверить еще раз, подходят ли по размерам приборы – для этого и используют рулетку, угольник, линейку и карандаш

Установка выключателя и вентилятора производится на саморезы, реже применяют герметик, чтобы сохранить облицовку – например, уже уложенную плитку в ванной. Регулировка таймера выполняется также плоской отверткой

Электроинструменты чаще требуются, если необходимо прокладывать каналы под провода, делать углубления в бетонных стенах. Если нет личного инструмента, его можно взять напрокат в строительной компании или ремонтной организации

Жилы можно коммутировать различными способами: паять, соединять клеммами типа Ваго, заключать в гильзы. Для качественного соединения существует специальный обжимной инструмент – клещи

Разметочный материал: рулетка, карандаш или маркер

Набор крестовых и шлицевых отверток

Штроборез или ударная дрель

Обжимной инструмент для соединения проводов

К подбору материалов следует отнестись очень серьезно – после электромонтажных работ производится отделка ванной комнаты, чаще всего дорогостоящая, нарушать которую вам не захочется ближайшие 10-15 лет. Все провода, электроустановочные изделия, приборы и расходные материалы должны быть качественными, заводского изготовления, с гарантией.

Минимум, который необходим для устройства вытяжки:

Галерея изображений

Фото из

Рекомендуем выбирать модель, соответствующую следующим требованиям: производительность – не менее 25 м³/ч, уровень шума – до 40 дБ, степень защиты – IP34 и выше. По размерам он должен подходить отверстию в вентиляционный канал

Тип выключателя подбирается в зависимости от выбранной схемы, теоретически подходят обе разновидности. Обратите внимание также на марку, степень защиты, способ монтажа. Важен и дизайн – прибор будет находиться на видном месте

Лучший вариант – кабель ВВГ трехжильный с сечением 2,5 мм для надежности, хотя достаточно и 1,5 мм. Не рекомендуем покупать провода без условных обозначений от неизвестного производителя, так как на первом месте всегда безопасность

Для подключения слаботочных осветительных систем или вентилятора можно смело использовать пластиковые самозажимные клеммы в прозрачном корпусе. Модели Wago серий 2273 или 773 невелики по размеру и умещаются даже в подрозетнике

Осевой бытовой вентилятор с таймером или без него

Одноклавишный или двухклавишный выключатель

Трехжильные провода с водонепроницаемой изоляцией

Клеммы Wago для соединения жил

Если вы решили обжимать жилы гильзами, то заранее подготовьте и клещи, и гильзы. А вот пайку проводов используют все реже из-за сложности и продолжительности самого процесса.

Также из техники может потребоваться строительный пылесос, а из материалов – герметик.

3 этап — выполнение процесса подключения

Начать следует с установки вентилятора. Заранее протягиваем провода по каналам – от выключателя к вытяжке и местам установки светильников. Для защиты все кабеля, расположенные в пространстве санузла, можно заключить в гофрированные изоляционные трубы.

Чтобы не экспериментировать с различными способами установки, предлагаем выбрать модель вентилятора, соответствующую по размерам отверстию в вентиляционную шахту или чуть больше его – для накладных моделей

Вентилятор или «садят» на саморезы (дюбеля), или фиксируют на герметик. В первом случае его легче демонтировать, но при установке можно повредить облицовку, если она уже сделана.

Порядок работ:

1. Откручиваем у прибора декоративную панель, снимаем ее вместе с антимоскитной сеткой.
2. Располагаем кабель в шахте так, чтобы он не препятствовал циркуляции воздуха, удаляем гофру с концов проводов.
3. Выводим питающий кабель в специально предназначенное отверстие.
4. Устанавливаем вентилятор на место, закручиваем саморезы.

Перед креплением декоративной панели производим подключение.

Вариант присоединения жил к клеммнику вентилятора «Эра». На клеммы L и N подается напряжение 220 В, а клемма T необходима для управления таймера – «фаза» соединяет ее с выключателем

Финишный шаг – монтаж декоративной крышки путем закручивания крепежного винта. В результате все провода должны быть замаскированы в приборе или в стене.

Жилы выключателя присоединяем согласно выбранной схеме, обозначения на схемах традиционны.

В вентиляторе расклад жил следующий:

• красная — клемма L;
• синяя — клемма N;
• желто-зеленая — Т или LT.

Рекомендуем детальнее ознакомиться с в электрике.

Что советуют не делать опытные электрики?

Во-первых, не подключать вентилятор в ванной напрямую к лампочке. Тогда вы лишите себя комфорта – вентилятор будет работать всегда только при включенном свете, в том числе, и когда вы принимаете ванну.

Во-вторых, не рекомендуют все-таки устанавливать выключатель внутри помещения. Если проект потребует подтверждения в соответствующей инстанции, вы его просто не получите.

В-третьих, не советуют применять сложные электроустройства и всевозможные датчики. Они часто ломаются по причине высокой влажности, занимают место на стенах и выглядят не очень эстетично. Чем проще приборы и подключение – тем меньше с ними проблем.

Выводы и полезное видео по теме

Подробно о монтаже вытяжки простым языком:

Нюансы установки на кафельную плитку:

Инструктаж по применению клемм Ваго:

Рекомендации по выбору вентилятора, тестирование:

Если вы запланировали произвести ремонт в ванной комнате своими силами, включая обновление осветительной системы, то установка вентилятора покажется вам делом несложным и быстрым. Главное – на старте определиться с режимом работы вытяжки, выбрать надежную модель и правильно произвести подключение к одно- или двухклавишному выключателю.

Помните: какую бы схему вы ни предпочли, монтаж следует выполнить согласно общепринятым требованиям и правилам безопасности.

Вентилятор Era Standard 4 ET с таймером

Вентилятор Era Standard 4 ET с таймером представляет собой вытяжной вентилятор для удаления воздуха из туалета, ванной или кухни. Данная серия оборудована двигателем на шарикоподшипниках, лицевая решетка прямоугольная с размером 180х250 мм.

 Устанавливается в существующий вытяжной канал квартиры патрубком внутрь и крепится к поверхности стены. Допускается монтаж в потолок и соединение патрубка вентилятора через небольшой участок воздуховода (до 0,5 метра).

Встроенный электронный таймер позволяет задерживать отключение или включение вентилятора после срабатывания выключателя. Время задержки можно установить от 15 секунд до 45 минут. Возможна работа по двум алгоритмам — Standard и Comfort (ниже на странице подробнее в разделе Как это работает).

Основные свойства

• Электронный таймер
• Лампочка индикатор работы вентилятора
• Двигатель на подшипниках, что увеличивает срок службы
• Защита от перегрева
• Корпус и решетка изготовлены из АБС-пластика
• Вентилятор можно использовать для вентиляции постоянно или включать периодически
• Простое обслуживание (состоит в периодической чистке крыльчатки и проверке электрических соединений)
• Класс защиты IP24, что позволяет использовать изделие во влажном помещении
• Гарантия 5 лет

Технические характеристики

Напряжение:	220 В
Потребляемая мощность:	16 Вт
Производительность:	100 м3/ч
Уровень шума на расстоянии 3 метра:	35 дБ(А)
Диаметр подключения:	100 мм
Длина патрубка:	59 мм
Масса:	0,7 кг

Чертеж и размеры





⌀d	F*
98	—

*толщина обратного клапана (у моделей с обозначением 4С)

Как это работает

 Алгоритм 1.

Standard

Для выбора этого режима необходимо на плате установить джампер (перемычку) в положение, как указано на рисунке 1.

Время задержки выключения можно установить с помощью поворота ручки Time. Подключение вентилятора происходит по следующей схеме:

Для подключение необходимо постоянная подача напряжения на клемму L. Выключатель S2 замыкает и размыкает подачу напряжения на клемму T. При размыкании начинает работать таймер Time.

Алгоритм 2. Comfort

Если во время работы вентилятора опять включить освещение, то вентилятор приостановит свою работу и продолжит работать в прежнем режиме после отключения освещения. При этом таймер не обнулится и продолжит отсчет с момента остановки. Если освещение было включено больше чем на 90 секунд, то работа вентилятора начнется снова по алгоритму 2.

Подключение производится также по трехпроводной схеме. Выбрать этот режим можно путем перестановки джампера на плате, как указано на рисунке 2.

Как установить

Вентилятор устанавливается напрямую в вытяжную шахту, если это настенный монтаж. Для потолочного монтажа необходимо использовать небольшой гибкий или жесткий воздуховод, который соединит патрубок вентилятора и вытяжную шахту.

Длина воздуховода должна быть не более 0,5 метра. Чем больше длина воздуховода, тем выше уровень шума и ниже производительность.

Гарантия

Производитель гарантирует нормальную работу вентилятора в течение 5 лет со дня продажи в розничной торговой сети при условии выполнения правил транспортирования, хранения, монтажа, эксплуатации и других требований настоящей инструкции.

Документация

Инструкция в формате pdf, при клике на изображение паспорт откроется в новой вкладке.

Производительность

:

100 м³/ч

Диаметр:

• 100 мм

Таймер:

есть

электрика — схема подключения выключателя света, GFCI, таймера и вентилятора в ванной

Задавать вопрос

спросил 1 год, 10 месяцев назад

Изменено 1 год, 10 месяцев назад

Просмотрено 712 раз

У меня коробка на 3 поста. В коробку входят 3 кабеля 14/2 Нм. Один блок питания, два других для выключателя света и вентилятора в ванной. Я хочу установить таймер для вентилятора в ванной, а также хочу защитить вентилятор от GFCI. Моя схема подключения правильная?

Кроме того, из переключателя таймера выходит 4 многожильных провода. Должен ли я напрямую подключать черный провод к стороне нагрузки GFCI или использовать соединитель для их соединения?

Таймер | GFCI

• электрика
• проводка
• переключатель
• gfci
• таймер

Мне это кажется правильным. Ключевые части:

• Все основания вместе.
• Свет включается и запитывается , а не на GFCI. Это нормально и обычно предпочтительно, за исключением случаев, когда свет направлен прямо над ванной/душем.
• Заглушка GFCI. Обычно я предпочитаю использовать его в качестве сосуда почти без дополнительных затрат. Однако, поскольку цепи розеток в ванных комнатах должны быть на 20 А, а существующие розетки на 15 А будут устарели, я думаю, что новые розетки не будут. (Для перехода на 20 А потребуется провод 12 AWG.)
• Таймер после GFCI. Обратите внимание, что таймер на самом деле, вероятно, , а не , должен быть защищен GFCI, если только вентилятор не находится над влажной зоной (ванной/душем). Но если это будет на GFCI, это должно быть после (как у вас), а не до.

Я бы рекомендовал использовать проволочные гайки и косичку, а не напрямую подключать таймер к GFCI. Это облегчит любой ремонт/замену.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Как подключить вентилятор с таймером?

спросил 2 года, 8 месяцев назад

Изменено 2 года, 8 месяцев назад

Просмотрено 895 раз

Пожалуйста помогите!!!

Я только что купил вентилятор для ванной «Aero Still 100T» с таймером. Этот вентилятор поставляется с 3 проводами, белым, красным и черным

Однако я понял, что соединительные провода для вентиляторов в моей ванной имеют только 2 провода: черный и белый

Я пытался подключить каждый провод к соответствующему цвету, но вентилятор ничего не делает.

В качестве дополнительной информации Вентилятор подключается к выключателю света (да, освещение в ванной работает)0003

https://blaubergventilatoren.de/en/product/aero-still-100#downloads

На приведенной ниже схеме показано, как подключить линии L/N главной панели к 3 проводам (L, LT , Н). На второй диаграмме загорается один и тот же выключатель.

S — ручной переключатель, являющийся частью цепи. Если вам не нужен ручной переключатель, у них есть схема ниже, чтобы соединить только L и N и использовать шнур.

Это устройство работает следующим образом: когда вы переводите переключатель в положение «выключено», оно продолжает работать от 2 до 30 минут после выключения. Очевидно, что если все, что у вас есть, это L и N, то у него не будет питания, поэтому провод L разделяется на L и LT. Ваш выключатель света подключается к LT, и он сообщает вентилятору «включить» или «запустить таймер выключения», в то время как он работает от обычных линий L и N.

Кроме того, если вы не знаете, как разделить линию, то эта установка вам не по силам, и вам нужно нанять электрика.

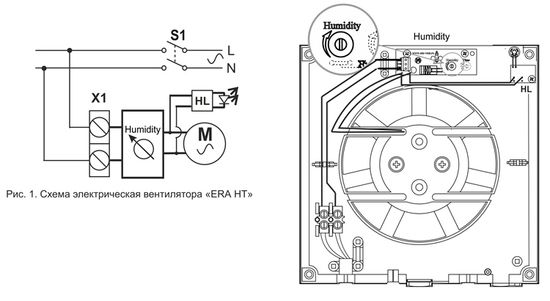

Примечание: Вероятность того, что в существующей проводке есть второй провод под напряжением, практически нулевая. В вашей исходной настройке потребуется только одна линия от главной панели к коммутатору и одна линия от коммутатора к вентилятору. Для этой установки требуется два провода под напряжением; один напрямую от главной панели к вентилятору и один от главного к переключателю, затем к вентилятору. У кого-то нет причин подключать его таким образом к обычному выключателю, поэтому ваш новый вентилятор, вероятно, не будет работать с выключателем. Возможно, вам придется использовать соединение L/N на рис.
