Схема раскладки теплого водяного пола: как разложить трубы водяного пола, план и схема раскладки кабелей электрического теплого пола

Содержание

Раскладка теплого пола, выбор схемы, укладка труб

До сих пор думаете, что теплый пол – дорогое удовольствие, доступное лишь немногим? Это давно не так! На современном рынке представлен огромный выбор материалов и комплектующих, которые имеют доступную стоимость. Ищете пути экономии? Выполните раскладку и подсоединение конструкции пола самостоятельно.

Что собой представляет теплый водяной пол

Теплый пол представляет собой трубы, уложенные в предварительно подготовленную и смонтированную конструкцию. Система подразумевает организацию контура, по которому будет перемещаться теплоноситель – вода, нагретая до высокой температуры. Для монтажа конструкции в жилых помещениях можно применять бетонную стяжку, которую заливают над трубами.

Второй вариант – раскладка теплого пола в предварительно подготовленные пазы, выполненные из полиэстирола. Основание такой отопительной системы подготавливают вручную, затем выполняют монтаж трубы, а сверху заливают стяжку.

Третий способ укладки используется в помещениях с деревянным полом, куда тоже можно уложить водяной пол. Главное – подготовить специальные пазы.

Для обогрева пола в помещении используются следующие виды труб:

  • Полиэтиленовые. Сложность работы с ними заключается в необходимости формировании трубопровода. Преимущество таких труб – сохранение целостности при замерзании жидкости и ремонтопригодность.
  • Металлические. Подходят для использования в любых комнатах. Они дешевые, легко монтируются, не склонные к деформациям.
  • Медные. Самый дорогой вариант. Если для обогрева площади пола вы выбираете их – учитывайте, что понадобиться закрыть конструкцию защитным слоем, предотвращающим щелочное воздействие.

Материалы и устройства, необходимые для монтажа системы теплого пола

Для выполнения работ понадобится труба, длина которой должна позволять выполнить соединение с коллектором. Рабочий контур выполняется из цельной трубы, уложенной с определенным шагом. Фитинги и переходники лучше не использовать, чтобы не вызвать протечки системы.

Трубу укладывают согласно схеме, закрепляя ее пластиковыми хомутами, которые располагаются так, чтобы обеспечить небольшой зазор. Зачем это нужно? Рабочий слой конструкции, по которому двигается теплоноситель, немного расширяется под воздействием высокой температуры. Наличие зазоров позволит предотвратить деформацию сжатых мест.

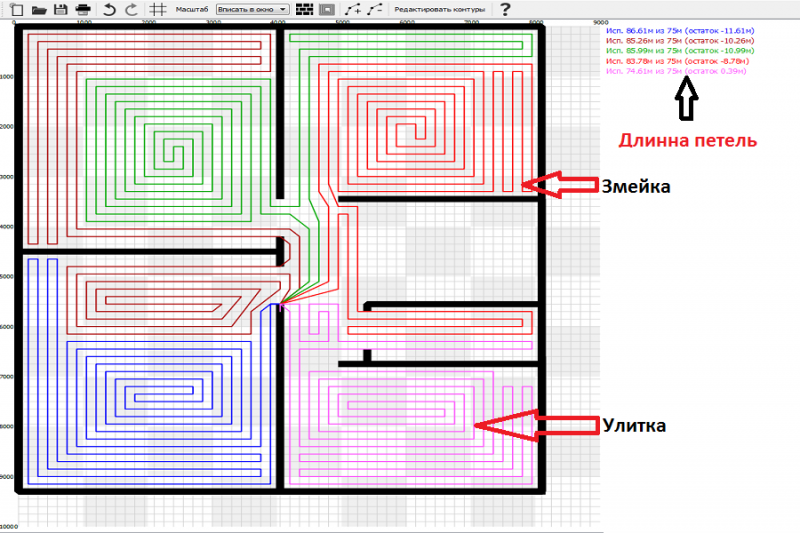

Варианты раскладки труб водяного пола

Монтаж конструкции всегда выполняется в единой последовательности, а вот раскладка теплого водяного пола имеет несколько вариаций.  Главное – уложить трубы на расстоянии, которое позволит равномерно обогреть всю площадь помещения.

Теплоноситель быстро остывает, поэтому раскладка труб водяного теплого пола начинается от стен по направлению к центру помещения или к выходу из него. Не знаете, как это сделать? Воспользуйтесь одной из готовых схем:

  • Улитка,
  • Змейка,
  • Комбинированная.

Схема раскладки теплого водяного пола змейкой очень проста. В ней лучше всего прогреется зона поступления теплоносителя.

Использовать эту особенность просто – начните укладку с наиболее холодной зоны: под окном или вдоль наружной стены.

Раскладка труб водяного теплого пола улиткой гораздо сложнее и подразумевает перепад температур в подаче и обратке до 10 градусов. Используя данную раскладку, можно сэкономить трубу примерно на 15 % и получить преимущество по гидравлическим сопротивлениям. Около внешних стен шаг укладки следует делать меньшим.

Если вы не знаете, какая раскладка труб теплого пола подойдет именно вам и у вас появились вопросы, касающиеся выбора материалов, подготовки к установке или эксплуатации, тогда стоит получить подробную консультацию специалистов или же воспользоваться их услугами.

Схема теплого водяного пола

Содержание

  • Подключение через коллектор
  • Подключение к котлу
  • Схема с двухходовым клапаном
  • Схема с трехходовым клапаном
  • Последовательная и параллельная схема
  • Подключение от системы отопления
  • Заключение

Наличие в доме или квартире системы теплого пола это современное решение по достижению комфортной и уютной температуры. Для некоторых домашних мастеров изготовление водяного теплого пола вполне посильная задача. Однако смонтировать отопительный пирог это одно, совсем другое правильно все подключить. Ведь если трубы будут правильно уложены система работать будет, а если неправильно подключить их, то ваши все усилия будут сведены на ноль. В этой статье, мы расскажем вам о том, как выполнить эту работа. Будет представлена не одна схема подключения водяного теплого пола. В дополнении предлагаем вам ознакомительный видеоматериал.

Подключение через коллектор

Подключение водяного теплого пола в частном доме очень часто осуществляется через коллектор. Вся схема монтажа и подключения сводится к тому, что коллектор и отопительный котел необходимо соединить между собой трубопроводом. Сам коллектор устанавливается в любом удобном для вас месте. Важно, чтобы это место было удобным для обслуживания. Более того, выбранное место должно быть удобным для подвода труб с подачей и обраткой от котла. Помните, что дополнительно осуществляется установка контрольной группы.

Учитывая все это, место установки должно быть просторным.

Подведенные трубы от котла к коллектору снабжаются запорной арматурой. В этот вентиль можно дополнительно установить термометр. Благодаря этому можно будет контролировать и знать температуру на входе в коллекторную группу.

Коллектор теплого пола можно купить уже готовый. В этом случае процесс его сборки значительно упрощается. С другой стороны, существует схема коллектора по его самостоятельному изготовлению. В случае покупки готовых гребенок, в нем имеется полная комплектация. На каждом контуре имеются отдельные краны. Такая комплектация теплых водяных полов позволит осуществлять точный контроль температуры на каждом контуре.

Итак, схема устройства коллектора включает в себя такие элементы:

  • Трубы.
  • Краны.
  • Компрессионные фитинги.

Для подключения труб обязательно используется специальный фитинг в котором имеется опорная втулка, зажимное кольцо и латунная гайка. Если перед вами стоит задача по соединению труб разного диаметра, то можно без особых проблем использовать фитинги переходники.

Итак, монтажная схема теплого водяного пола с использованием коллектора имеет два основных узла: простой коллектор с запорной арматурой и трубопровод, включающий в себя обратку и подачу. Благодаря этому теплоноситель сможет равномерно распределяться по всем контурам. Можно смело сказать, что такая схема раскладки является одной из самых простых.

Важно! Данный способ подключения теплого водяного пола подразумевает то, что температуру теплоносителя будет контролировать отопительный котел. В квартире этот способ не совсем актуален, а вот в частном доме вполне реально. Особенно там, где в качестве отопления используется исключительно теплый пол.

На коллекторе при такой монтажной схеме можно всего лишь прикручивать краны, чтобы регулировать скорость теплоносителя и как следствие, качество прогрева. Но вывести идеальное положение сложновато, но, хотя и реально.

Если вас такая монтажная схема устройства теплого пола не привлекает, то можно разработать монтажную схему с полным контролем. В таком случае коллекторная группа будет состоять из большего количества элементов, а именно:

  • Трубы.
  • Запорная арматура.
  • Воздухоотводчик.
  • Циркуляционный насос.
  • Сливной кран.
  • Насосно-смесительный узел.

Монтаж теплого водяного пола по такой схеме считается современным решением. Так, на входе и выходе из коллектора вместо обычных кранов необходимо установить термостатические регулировочные вентиля. Это позволит регулировать пропускную способность запорной арматуры. Достигается это благодаря очень интересному устройству. Под воздействием температуры термобалон с парафином сужается или расширяется, как следствие, пропускная способность вентиля увеличивается или уменьшается.

Важно понимать, что работа котла способна выдавать сильно большую температуру. Для теплых полов теплоноситель не должен прогреваться сильнее 55°С. В противном случае по полу будет ходить некомфортно. Чтобы это предотвратить обязательно монтируется смеситель.

Смесительный насос необходимо установить между подачей в коллекторе и подачей трубопровода. В этой системе имеется третий выход. Он направляется к обратке в коллекторе. Так, смесительный насос при необходимости будет подкачивать остывший теплоноситель из обратки и таким образом уровень температуры будет понижаться.

Подключение к котлу

Так, известна еще одна схема укладки теплого водяного пола, которая сводится к тому, чтобы подключить к котлу коллектор. Эта монтажная схема позволит вам сэкономить деньги на закупке необходимого оборудования. Эта монтажная схема теплого пола позволит отапливать площадь помещения до 150 квадратных метров. Однако когда речь заходит о практичности, то здесь возникают вопросы. Лучше всего использовать коллектор, ведь так вы сможете осуществлять полный контроль работы теплого пола в квартире.

Еще есть один вариант, который заключается в том, чтобы подключить теплый водяной пол к котлу напольному. Для реализации этой монтажной схемы обязательно используется расширительный бак, группа безопасности и циркуляционный насос. При этом абсолютно не важно, используете вы твердотопливный, дизельный или газовый котел. Также потребуются и другие элементы.

Так, монтируется насос непосредственно перед трехходовым краном. Также он может быть установлен перед коллектором, но только на подаче. Также можно установить модуль подмеса. Но он стоит довольно-таки дорого. Его можно найти в разной сборке, который интегрируется к насосной станции или к коллектору. В последнем случае его монтаж осуществляется в коллекторный шкаф.

Схема с двухходовым клапаном

Теплые полы водяные монтажные схемы также может реализовываться с двухходовым клапаном. По-другому он называется – питающий кран. Состоит двухходовый клапан из такого элемента, как термоголовка с термодатчиком жидкостного типа. Этот термодатчик подает сигнал на закрытие или открытие крана. Как следствие, очень просто отсекать или включать систему.

Принцип работы этой схемы отличается от трехходового клапана, где подмес осуществляется беспрерывно. Подмес осуществляется только при его открывании. При монтаже двухходового крана обязательно монтируется байпас, на котором имеется предохранительный клапан. Зачем он необходим? Он нужен на тот случай, если повышается давление на входе в коллектор. Этот клапан открывается и сбрасывает часть жидкости в обратку.

Безусловно, эта схема имеет свои положительные стороны. При монтаже теплого водяного пола полностью исключается перегрев теплого пола, а, вернее, теплоносителя. Как следствие, отсутствие горячей воды в системе увеличит эксплуатацию всей отопительной системы. Однако есть некоторые ограничения. Например, при использовании в монтажной схеме теплого пола нельзя обогревать площадь более 200 м2. Это объясняется тем, что этот кран обладает маленькой пропускной способностью.

Схема с трехходовым клапаном

Расскажем еще об одной монтажной схеме теплого пола с использованием трехходового крана. Выше о нем уже говорилось. При его монтаже полностью исключается потребность в монтаже смесительного насоса. Трехходовой клапан следует использовать в тех случаях, когда поднимать циркуляцию теплоносителя не нужно. Монтаж трехходового клапана выполняется на выходе из коллектора. Данный способ подключения в обязательном порядке имеет такие узлы:

  • Трубы, идущие от котла.
  • С другой стороны, имеется специальный разветвитель.
  • Разветвитель имеет индивидуальный воздухоотводчик. Благодаря этому из системы можно вывести воздух.
  • В нижней части разветвителя имеется кран для слива теплоносителя. Это необходимо в том случае, когда будет выполняться ремонт той или иной ветки теплого пола.

Последовательная и параллельная схема

Также известна монтажная схема, в которой применяется сразу несколько видов смешивания теплоносителя. Сравним между собой две схемы параллельного и последовательного подключения:

  1. Параллельная. В этом случае пропускной кран заменяет байпас. Это делается с той целью, чтобы пропускать теплоноситель при заранее выставленном напоре. То есть, через байпас не будет прогоняться жидкость беспрерывно, а только тогда, когда в работу включаются контуры. Если они недоступны, то открывается пропускной кран. Вследствие этого выпускается поток теплоносителя, что приводит к экономии электроэнергии и значительно разгружает циркуляционный насос. Особенность параллельной схемы подключения теплого пола в том, что теплоноситель как на входе, так и на выходе имеет одинаковую температуру.
  2. Последовательная. Данный способ обладает одним важным преимуществом. Относительно тепловой техники эта схема самая точная и продуктивная. Входной поток пониже чем в котле, а температура полностью соответствует полу.

Если говорить, какая из этих схем лучше, то предпочтение стоит отдавать последовательному подключению теплого пола. Благодаря этому есть возможность осуществить подключение сразу нескольких контуров.

Подключение от системы отопления

Если вы проживаете в квартире, и хотите осуществить установку индивидуального теплого пола, то существует несколько рабочих схем. Данная монтажная схема подключения подразумевает обязательную установку насоса. Также насос оснащается термостатом. При подключении в квартире, насос устанавливается на обратку. Если сделать наоборот, то насос будет забирать большой тепловой поток из всей центральной отопительной системы. Как следствие в квартирах по стояку будет наблюдаться температурный хаос. Подключенные полы таким образом предотвратят подобные проблемы. Полностью исключится вероятность того, что радиаторы в квартире у вас и ваших соседей будут холодные, а теплые полы горячие.

Подключенные полы таким способом обязательно должны иметь следующий комплект узлов:

  • Трехходовой кран.
  • Температурный датчик.
  • Обратный клапан.
  • Смесительный клапан.

Все соединения должны быть герметичны и последовательны. В таком случае ваше напольное отопление будет эффективным и продуктивным. Последовательность подключения осуществляется так: сперва на подачу монтируется циркуляционный насос, на котором имеется датчик температуры.

После устанавливается смесительный клапан. Именно он и будет подсоединяться к греющему контуру теплого пола. Что касается обратки, то на нее монтируется обратный клапан. Выход обратного клапана должен быть направлен к обратке (холодной трубе центрального отопления), а также должен быть отвод к смесительному клапану.

Заключение

Вот мы и рассмотрели монтажные схемы теплого пола. Как видно, напольным обогревом можно обеспечить помещения в самых разных обстоятельствах и условиях. При этом систему будет нагревать пол до вполне комфортной температуры. Мы надеемся, что этот материал был полезен для вас. Безусловно, все эти схемы могут вас запутать, особенно если вы не имеете опыта в этой работе. По этой причине предлагаем вам дополнительно просмотреть полезное видео.

  • Как выбрать чугунную печь для бани
  • Проектирование системы отопления частного дома
  • Каменная печь для бани и дома
  • Чем замазать печь, чтобы не трескалась

Схема расположения труб и информация о конструкции

На приведенной ниже схеме показан пример схемы расположения труб на первом этаже, включая предполагаемую длину контура и расположение коллектора.

Труба для теплого пола должна быть проложена с шагом 200 мм в зависимости от конструкции.

Максимальная тепловая мощность для систем напольного отопления составляет 100 Вт/м 2 для бетонных полов и 70 Вт/м 2 для деревянных подвесных полов . Чтобы любая система подогрева пола работала эффективно, здание должно быть построено в соответствии с действующими строительными нормами, и ни одно помещение не должно терять мощность больше, чем указано выше.

Конденсационные котлы очень эффективны с подогревом пола. При использовании комбинированных котлов необходимо уточнить у производителя, может ли котел быть оснащен вспомогательным насосом.

Системы напольного отопления можно комбинировать с обычными радиаторными системами, но система напольного отопления должна быть в полностью отдельной системе , , т. е. подача и обратка для напольного отопления должны полностью возвращаться к котлу, нормальное управление осуществляется с помощью 2-ходовых клапанов, как в обычной системе S-Plan.

Рекомендации по изоляции и конструкциям пола

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы подогрева пола. Это очень качественная изоляция, которую можно использовать как для бетонных, так и для деревянных конструкций подвесных полов. Все требования к изоляции должны соответствовать действующим строительным нормам. См. нашу страницу конструкции пола для получения дополнительной информации.

Изоляцию не поставляем. Любой строительный продавец найдет в наличии такие утеплители, как Xtratherm или Kingspan. Предложение основано на подсоединении трубы непосредственно к изоляционной плите. Мы поставляем зажимы для труб. Используйте минимум 65 мм стяжки поверх изоляции для бетонных полов, для деревянных подвесных полов см. страницу «Конструкция полов». Пластиковые листы нельзя укладывать поверх труб.

Также можно использовать жидкую стяжку толщиной 50 мм или стяжку из волокна. Важно использовать пластиковую мембрану поверх утеплителя для жидкой стяжки. Кромочная полоса также должна использоваться по всему периметру стен.

Содержание влаги в стяжке и половицах

Стяжка должна сохнуть в течение как минимум 4-6 недель перед включением обогрева. Поскольку система используется впервые, смесительный клапан должен быть установлен на минимальное значение, чтобы влага из стяжки высохла. Температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45°C.

При установке стяжки необходимо соблюдать осторожность, чтобы защитить трубопровод. В завершение укладывается финишный пол. Теплый пол хорошо сочетается практически с любой отделкой пола; плитка, ковры (используйте ковры с сопротивлением менее 0,15 м2K/Вт), деревянные полы, пластик и т. д. Напольные покрытия и клей должны быть пригодны для температур, которые обеспечивает напольное отопление; максимальная температура, которую они должны выдерживать, составляет 40°C. Ковер и подложка вместе с не должны превышать тепловое сопротивление 2,5 Tog.

Половые доски должны иметь влажность менее 7% до их установки. Мы не рекомендуем половые доски толще 25 мм, см. нашу страницу «Конструкция полов» для получения дополнительной информации о половых досках. Всегда уточняйте у производителей напольных покрытий, подходят ли они для полов с подогревом .

Отопление в туалетах и ​​ванных комнатах

Поскольку эти помещения обычно очень малы, может потребоваться дополнительное отопление. Поэтому установка полотенцесушителя в сочетании с теплым полом является стандартной практикой.

Запорные клапаны перед смесительным(и) клапаном(ами)

Мы настоятельно рекомендуем сантехнику установить шаровые краны на подачу и возврат, питающие систему ufh, на тот случай, если в будущем потребуется обслуживание насоса и смесительного клапана.

Обратите внимание:

Всегда уточняйте у производителя напольного покрытия, можно ли его использовать для напольного отопления. Деревянные полы должны иметь влажность ниже 10%, чтобы избежать усадки. Система должна эксплуатироваться в течение 21 дня при очень низкой температуре для высыхания стяжки, после чего можно укладывать напольное покрытие. Также обратите внимание, что стяжке необходимо дать высохнуть в течение 6 недель, прежде чем эксплуатировать теплый пол.
