Схема русской печи с лежанкой: Русская печь с лежанкой своими руками: устройство и кладка

Содержание

Кладка русской печи с лежанкой своими руками: устройство, схема-чертеж, порядовка, фото

Испокон веков русская печь — это сердце любого дома. Она традиционно совмещала в себе несколько функций. С ее помощью не только готовили еду, но и обогревали дом, кипятили воду, сушили вещи, лечились. А иногда она даже служила парилкой.

О чем эта статья

Из чего состоит

Прежде чем приступать к кладке русской печи необходимо разобраться с тем из чего же она состоит. По некоторым названиям современному человеку непонятно для чего они нужны, мы постарались разобраться с этим.

  • Подпечек — это небольшая ниша в самом низу. Используется для того чтобы сушить дрова.
  • Опечье. Его можно назвать фундаментом. В старину его покрывали досками. В современном же строительстве его делают каменным либо бетонным. Сверху располагается под.
  • Под – это дно.
  • Шесток – это небольшая ниша перед горнилом. Традиционно использовалась для готовки и подогрева пищи.
  • Горнило – это сердце печи. Это место где помещали жаропрочную посуду и варили пищу.
  • Загнетка – место, куда сгребали прогоревшие угли. Располагается сбоку от шестка.
  • Окно шестка – отверстие, находящееся непосредственно над шестком.
  • Печурка – это углубление в печи. Их может быть несколько. Традиционно использовалось для просушки небольших мокрых вещей.
  • Малая дверка ведет в дымоход и используется для его чистки.
  • Хайло – это дымовой проход, располагающийся между устьем и трубой, необходим для правильной циркуляции дыма.
  • Вьюшка – ею закрывают трубы после протопки, для сохранения тепла.
  • Задвижка — металлическая пластина для регулирования тяги.
  • Труба предназначена для выхода дыма.
  • Разделка – это утолщение в стенке трубы в месте ее прохода через потолок, с целью недопущения возгорания.
  • Зеркало – боковая стенка. Иногда она выходит в соседнюю комнату для лучшего обогрева дома.
  • Устье – это вход в горнило, прикрывается заслонкой.
  • Заслонка – металлическая крышка, закрывающая устье.
  • Свод – это печное перекрытие, выполняется в виде арки на полотке горнила.
  • Лежанка – располагается над сводом. Самое теплое и уютное место в русской избе.

Кроме того печь может быть оборудована подтопком. Отдельной топкой которая позволяет работать печи в 2 режимах — зимнем и летнем.

Суть заключается в том, что в зимнем режиме дым проходит большее расстояние и отдает тепло стенкам печи, тем самым она сильнее нагревается сами и лучше обогревает помещение. В летнем режиме дым пускается напрямую в трубу по кратчайшему пути тем самым, в доме становится не так жарко, но еду готовить по-прежнему можно. На рисунке выше желтым цветом обозначен путь дыма от топки в трубу летом, а красным от подтопка в трубу зимой.

Чертежи

Прежде чем приступить к строительству, необходимо сделать чертежи.

Во-первых, чертеж самой конструкции печи, ее размеры, конфигурация, расположение каналов и т. д. Такой чертеж выполняется в разных проекциях в разрезе.

Во-вторых, выполняется чертеж так называемой порядовки. То есть порядовый процесс кладки кирпича. Мы подобрали для вас понятную видеопорядовку.

Ключевые этапы строительства

Выбор кирпича для строительства – это начальный и очень важный этап. Наилучшим вариантом будет красный керамический полнотелый кирпич. Здесь нельзя экономить на качестве.

Вторым важнейший момент – это раствор. Обычно он готовится из жирной глины, песка и воды. Консистенция должна быть густой и иметь достаточную вязкость. Раствор обязательно должен быть жаропрочным.

Когда пройден этап подготовки, приступают непосредственно к строительству. Вначале выкладывается фундамент, затем подпечек. После чего выстраивается под и свод печи.

При возведении печи своду уделяется особое внимание. Так как эта часть требует опыта и кропотливой работы. Зачастую неопытным мастерам приходится не один раз перекладывать свод из-за ошибок.

Суть в том, что здесь требуется сложить кирпич особым способом (замковый метод или замок), для того чтобы получить правильную арку. Для этого вначале выполняется чертеж в натуральную величину в разрезе, и только потом приступают к кладке.

Далее строится лежанка. В старину пространство между сводом и лежанкой заполняли песком, что иногда приводило к растрескиванию лежанки. В современном строительстве пространство под лежанкой укрепляется металлическими конструкциями. В данном случае важно чтобы между сводом и лежанкой было изолирующее пространство заполненное воздухом или песком, иначе лежанка будет перегреваться и спать на ней станет невозможно.

Русская печь в современном исполнении имеет массу вариаций. Каждый мастер-печник может привнести в нее что-то свое. Плюс современные технологии и материалы, а также новые дизайнерские решения.

Фотографии для вдохновения

элементы, размеры и принцип работы

В этой статье вы найдете информацию обо всех элементах русской печи, о том, для чего они предназначены и как работают. Также вы узнаете, по какому принципу работает печка. Вы сможете понять, каких размеров бывает русская печь в соответствии с каждым видом: с лежанкой, с варочной камерой и с камином в соседней комнате.

Устройство русской печи

Русская печь имеет не очень сложное устройство, но в ней достаточно много элементов, выполняющих разные функции. На схеме ниже изображены составляющие русской печи:

  • Перетрубье — место, где собирается дымовой газ, а после этого этапа отправляет их в трубу.
  • Шесток — место, находящееся впереди устья русской печки.
  • Разделка — место, находящееся на уровне потолка, предназначенное для противопожарной безопасности.
  • Заслонка — железный полотно, который закрывает проход в горнило.
  • Епанча — покрытие, находящееся поверх печного устья.
  • Задвижка — пластинка из металла, регулирующая тягу.
  • Боров — место, которое выводит трубу к конечной области.
  • Вьюшка — это пластинка из стали, имеющая отверстие, которое закрывается при помощи крышки и блинка.
  • Труба — путь, благодаря которому дым может попадать на улицу.
  • Перекрыша — последний кирпичный слой.
  • Лежанка — место, предназначенное для сна и лежания.
  • Горнило — место, в котором сначала подготавливают топливо или же дрова, чтобы в последующем приготовить пищу.
  • Свод, нёбо — место, находящееся на самом верху горнильной области.
  • Печурки — углубления в печке, помогающие улучшить теплообмен.
  • Зеркало — стенка печи, которая помогать сохранить тепло в доме.
  • Очёлок — внешняя часть печки.
  • Горнушки — углубление, сохраняющее угли.
  • Под, лещадь — самый низкий слой «корыта», обеспечивающий прочность установки, строится из стесанного заранее кирпича по цилиндрической поверхности.
  • Подина — место, находящееся сверху подпечной области со внутренней стороны пода.
  • Порожек — место, задерживающее газы, выходящие из топки.
  • Щека — внешняя стена горнил.
  • Устье — место, составляющее расстояние между щечками.
  • Загнетка — это область, где собираются угли для их последующего использования, помогающая экономить дрова.
  • Запечек — расстояние от печи до стены.
  • Опечье — основание печки.
  • Печурка — углубление, предназначенное для сушки одежды.
  • Подшесток — место, где хранятся кухонные инструменты.
  • Подпечек, подпечье — помещение для хранения дров.
  • Полудверка — дверь для того, чтобы в любое время подчистить сажу.
  • Хайло — это скважина, через которое выходит газ, выделяющийся после дыма, в трубу.
  • Зев — скважина, находящаяся поверх шестка.
к содержанию ↑

Принцип работы русской печи

Принцип работы печи довольно-таки прост: после того, как вы горизонтально выложили дрова, воздух начинает циркулировать. Он начинает поступать через нижнюю часть устья, потом дрова начинают постепенно разгораться, что помогает нагреться печи до больших температур. Сначала дрова выделяют продукт, который собирается под сводом, а потом уже выходят в верхнюю часть устья. Далее угли попадают в хайло, и дальнейший продукт попадает в дымоход.

к содержанию ↑

Размеры разных модификаций

Существует несколько много видов русской печи, но основные можно выделать 3 вида:

  • С лежанкой;
  • Без лежанки с плитой;
  • Мини.

Размеры у них такие:

  1. С лежанкой, пример размеров: 1220 х 2120 х 1510 мм;
  2. С варочной плитой без лежанки: 1585 х 1725 х 2463 мм;
  3. Мини-русская печь: 1500 x 1000 x1 990 мм.

Т.

к. у русской печи есть несколько видов, стоит разобрать схемы каждого из них.

к содержанию ↑

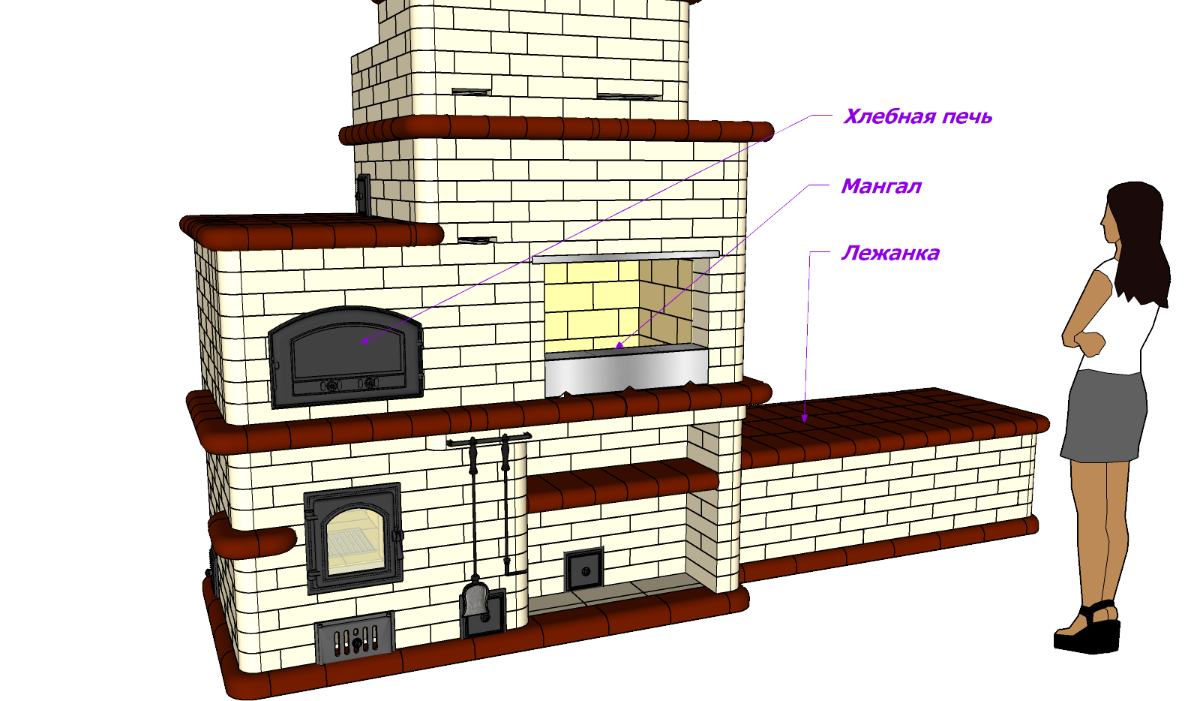

Схема русской печи с лежанкой

Так как есть много видов, конструкции у них разные. Один из них — с лежанкой. Это один из самых старых видов русских печей. Лежанка предназначена для того, чтобы в холодное время суток на этом месте спать и лежать.

Русская печь с лежанкой

Устройство

к содержанию ↑

Схема русской печи без лежанки

Без лежанки — печь с варочной поверхностью. В качестве варочной камеры чаще всего выступает чугунная плита с конфорками (стандартно- с двумя). В таких печах приготовленная еда сохраняет надолго свое тепло.

Русская печка с варочной плитой без лежанки

к содержанию ↑

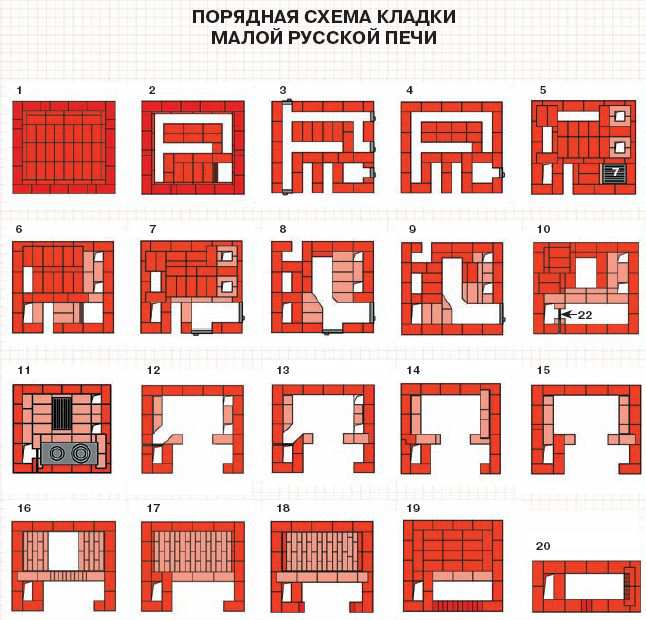

Схема русской мини-печи

Обратите внимание, что мини — печи существуют двух типов: с водогрейной трубой и без. Поэтому желательно заранее выбрать, какую вы хотите. Ведь именно первые 10 рядов отличаются при кладке. Именно они моделируют всё тело. Позже изменения нельзя будет внести, только если разрушить и начать заново.

А после 10го ряда в постройке два вида одинаковы. Также такой вид называют печью «Экономкой», так как она имеет небольшие размеры и требует небольшого количества материалов.

Мини-русская печь

схема, чертежи, фото и видео пошаговая инструкция

19036 просмотров

Не случайно в большинстве русских сказок фигурирует печь с лежанкой. Иногда она даже становилась героем сказки, и все благодаря тому, что была незаменимой помощницей хозяйке. На ней пекли хлеба и выпечку, готовили еду, подогревали ее, отдыхали, спали, лечились и т.д.

Именно кирпич – один из немногих материалов, способных не только накапливать тепло, но и аккумулировать его, постепенно отдавая и поддерживая определенную температуру в течение долгого времени.

Особенности современных печей

Сегодня многие владельцы загородных домов и дач стараются сделать русскую печь с лежанкой своими руками. Пусть даже она небольшая, но со своими обязанностями справляется великолепно. Стоит отметить, что в современных печах лежанка всегда располагается на невысоком уровне, чтобы было удобно на нее садиться/ложиться и малым и старым. Ранее полати были высоко, чтобы не успевать замерзнуть от пола, а иногда полатей было даже две. На нижнюю укладывались взрослые, а на верхнюю дети – там тепло сохранялось вплоть до следующего полудня.

Большая часть современных русских печей оборудована смотровым окошком, через которое можно наблюдать за пляской огня. По сути, это уже получается подобие камина, но с функциями печи, которое можно отделать изразцами, огнеупорным камнем или кирпичем.

Преимущества

  • КПД более 80%
  • может использоваться только для обогрева либо как многофункциональное устройство;
  • дополнительное спальное место или зона релакса;
  • безопасная эксплуатация;
  • срок службы практически не ограничен
  • при правильном строительстве русской печи с лежанкой занимает минимум места;
  • добавляет помещению определенный колорит.

Наравне с недостатками, необходимо упомянуть и о минусах пользования печью.

Недостатки

  • большое количество мусора – любой котел на твердом топливе, включая печь, чреват засоренностью близлежащего пространства;
  • необходимость предварительной заготовки дров;
  • строить печь с лежанкой своими руками сложно, требуется определенный опыт и понимание принципов порядовки и кладки кирпичей.

Конструкция

Выделяют следующие конструктивные элементы:

  • устье – место, куда закладываются дрова;
  • горнило – где они сгорают;
  • подшесток – подставка, которую используют в качестве стола;
  • шесток – стол;
  • хайло – отверстие, через которое в помещение попадает часть дыма;
  • под – дно печи.

Поскольку лежанка в конструкцию классической русской печи не входит, в схеме она не указана. При обустройстве печи с лежанкой, она располагается над горнилом, благодаря чему тепло распространяется по всей поверхности с одновременной отдачей внутрь помещения.

Как правильно строить русскую печь с лежанкой

Перед тем, как приступить собственно к кладке, необходимо разобраться с порядовым руководством по кладке (порядовка), определиться с количеством огнеупорных кирпичей, общей конструкцией и местом ее расположения.

В правильных порядовках указывается количество кирпичей на каждый ряд, что значительно облегчает процесс строительства.

Строим фундамент

Тип основания подбирается по размеру будущей печи и особенностей пола в доме. Это может быть кирпичный, железобетонный или армированный фундамент, который обустраивается по пятну печи с набросом 150-200 мм по периметру.

Порядок:

  • Выкапываем котлован глубиной не более 500 мм.
  • Насыпаем на дно влажный песок и тщательно его утрамбовываем – он должен стать единым слоем, чтобы справляться с повыщенной нагрузкой. Далее на песок засыпается слой битого кирпича, камней и прочего строительного мусора, который также утрамбовывается. Потом снова слой влажного песка и снова осколки кирпичей. Всего таких слоев должно быть не меньше 3х.
  • Последний слой закрывается 1-2 листами гидроизоляции. Лучше всего для этого использовать рулонный рубероид.
  • Делаем опалубку, оставляя по бокам расстояние между котлованом и опалубкой 80-100 мм.

Доски для опалубки предварительно вымачиваете сутки в воде. Это необходимо для того, чтобы при строительстве фундамента древесина не вытянула воду из песка и раствора.

  • В опалубку заливается на 40-50 мм цементный раствор, куда по мере первоначального застывания вставляются арматурные стержни на расстоянии 10-20 мм друг от друга.
  • Готовится финишный раствор из цемента, щебня и песка в соотношении 1:5:3 и заливается в опалубку.

Каждые 150-200 мм раствора утрамбовываются вибропрессом. Можно вручную трамбовать, но есть риск того, что не весь воздух выйдет.

  • После застывания раствора закрываете его гидроизоляцией (снова у рубероида нет равных) и оставляете на 5-7 дней для того, чтобы раствор «настоялся».

Обязательно проверяйте строительным уровнем прямолинейность фундамента, чтобы в дальнейшем печь не стало перекашивать в процессе эксплуатации.

Какие требуются материалы

Для стандартной русской печи с плитой и лежанкой вам понадобятся:

  • 1 тонна цемента;
  • 5 тонн щебня;
  • 3 тонны речного песка;
  • 1700-1750 шт. кирпича шамотного и красного для декорирования;
  • металлическая или кованная вьюшка;
  • заглушка из металла или оцинковки.

Этапы строительства

  • Для строительства основания печи понадобится шамтный кирпич. Правильную перевязку кирпичного шва (плотное ее прилегание) можно сделать путем обрезания углов трех кирпичей, чтобы они идеально подошли друг к другу.
  • Из четырех кирпичей с отрезанными уголками выкладываете основание полплечья (опоры арки), на которую устанавливаете предварительно подготовленную деревянную арку.
  • По деревянной направляющей из кирпича выкладывается арка, кирпичи, соответственно скашиваются по углам, чтобы форма была монолитной и визуально едины ансамблем. Для строительства предплечью понадобится не меньше 20 штук кирпичей. Которые все будут со спиленными углами.
  • Боковые стенки печи всегда кладут в один слой, а вотфасадная и та. Которая расположена с обратной сторогу, уже из 2х кирпичей.
  • Предплечье выкладывается строго по деревянной рамке, которую впоследстви обязательно удаляют. Категорически запрещено ее замуровывать в кирпичи, так как после строительства ее придется демонтировать
  • Для кладки используйте одинаковый раствор, а в процессе соблюдайте единую ширину между кирпичами.
  • По порядовке выкладываете кирпичи в строгом порядке и определенном количестве шутк. Каждый слой сверяйте по отвесу, чтобы была точная прямая линия с любой стороны печи.

  • В 8м ряду закладываете основание под холодную печурку.
  • Выкладываете ряд, через 3-5 минут насыпаете сверху слой речного песка, снова ряд, снова песок и так до конца.
  • Используемые при строительстве печи шамотные кирпичи никогда не кладутся на цементный раствор, только на глинчный с добавлением речного песка.
  • Следующий ряд – под и шесток, здесь кирпичи укладываются тольк на песок.
  • Ряд стенки плиты, где вставляете металлическую проволоку и буквально утапливаете ее в глиняном растворе.
  • Для свода горнила понадобятся 8 кирпичей, на которые будет установлена деревяная опалубка под арку.

  • По окончании возведения печку оставляют на 10-12 дней для просушки, после чего запускают всего на несколько минут. Таких пробных запусков должно быть 2-3, чтобы датьравномерно просохнуть глиняному раствору и накалиться кирпичам.

Советы профессионала по строительству печи с лежанкой – на видео

Схема русской печи с лежанкой · GitHub



Русская печь своими руками
Классическая русская печь с лежанкой — инструкция по кладке
Русская традиционная печь — принцип работы, плюсы и минусы, строительство самостоятельно

При этом старинная конструкция постоянно совершенствуется. В наше время существует множество проектов печей с различными доработками и усовершенствованиями, но все они основаны на традиционной конструкции, показанной на рисунке:. Нижняя часть строения опечье изнутри полая, раньше часто выполнялась из деревянных брусьев, сейчас — только из кирпича. Его назначение — хранение хозяйственного инвентаря либо складирование и сушка дров. Поверх засыпки укладывается под и горнило из кирпичей без применения раствора. Дно и свод горнила выполняется с небольшим уклоном порядка 50—80 мм на всю длину в сторону входа в топливник — устья. Только в некоторых местах, на усмотрение хозяев, устраиваются печурки. Печурки позволяют быстрее прогревать помещение и сушить мелкие вещи. Последнее имеет выходное отверстие к шестку — устье, а стенки по бокам от него зовутся щеками. Перед устьем над шестком находится хайло — расширяющийся книзу раструб, куда уходит дым во время работы. Выше построена собственно дымовая труба, в ней для перекрывания канала устанавливается вьюшка с полудверкой и задвижка. Холодный воздух из помещения входит в устье, встречаясь по пути с противоположным потоком дымовых газов. При этом они практически не перемешиваются, воздух занимает верхнюю зону прохода, дым — нижнюю. Но происходит это не сразу, продукты сгорания делают несколько оборотов внутри пространства топливника и дожигаются, максимально отдавая тепло стенкам печки. Это их заставляет делать наклонная конфигурация камеры и наличие порожка, чья роль идентична каминному зубу в больших английских каминах. То есть, в пределах топки организована многоходовая передача газами теплоты без устройства лишних дымовых каналов. Не говоря уже о способности долго поддерживать температуру и целебных свойствах русской печки. Строительство печей, как и зданий, начинается с устройства фундамента. Определившись с конструкцией, по чертежам выясняют габариты будущей печи и роют яму, чьи размеры должны быть не менее чем на мм больше. Глубина и структура фундаментной плиты зависит от типа грунтов, но обычно землю выкапывают на — мм. По периметру котлована устанавливается деревянная опалубка. Он устанавливается на место, после чего можно заливать бетон вровень с поверхностью пола. Она послужит гидроизоляционным слоем и не даст бетону потерять влагу при наборе прочности. Обычно бетон набирает максимальную прочность в течении 24 суток, но уже через дня можно приступать к кладке, так как прочности бетона уже будет достаточно для восприятия нагрузки от уложенных кирпичей. Для избежание трещин в несущих конструкциях из-за неравномерных деформаций грунта, фундаменты печи и здания луче не связывать между собой. Для выполнения деформационного шва между фундаментами нужно оставить зазор в 20 мм, который можно заполнить просмоленной доской или пенопластом. Кроме этого, необходимы такие элементы и фурнитура:. Застелив фундаментную плиту слоем тепловой и гидроизоляции можно использовать стальной лист, базальтовый картон и так далее , начинают возведение печи. Далее, двигая его в разные стороны, кирпич притирают, а потом с силой придавливают. Лишний раствор, выбивающийся наружу, удаляют мастерком. Во время кладки следует постоянно проверять горизонталь, вертикаль и точность выполнения углов. Не забываем измерять и диагонали прямоугольника, они должны быть равными. Там кирпичи плотно подгоняются один к одному так, чтобы не было перепадов. Кладку арочных сводов русской печки производят с помощью специальных деревянных шаблонов — кружал. Их изготавливают заблаговременно в виде каркаса из двух полукруглых щитов с настилом из досок. Получается своеобразная опалубка для кирпича, как показано на рисунке:. Клиновые кирпичи для свода раньше производили в готовом виде, сейчас их приходится нарезать из целых камней. Кирпич при возведении дымохода устанавливается самой гладкой стороной внутрь, весь раствор из полости трубы тщательно удаляется. Ничто не должно препятствовать хорошей тяге, это важный фактор для нормального функционирования русской печи. Кладка производится в соответствии со схемой из такого же раствора, что и печь, но только до уровня кровли. Там раствор нужно поменять на цементно — песчаный, устойчивый к условиям внешней среды. Участок дымохода печи, находящийся на чердаке, рекомендуется оштукатурить слоем глины по металлической сетке, чтобы внутри не образовывался конденсат. В идеале стоит утеплить и наружную часть дымохода, например, базальтовым волокном. Первым делом печь следует правильно просушить после строительства, здесь нужен кропотливый подход. С утра на колосниках разжигают небольшое пламя и топят 1. О том, что печка хорошо высохла, свидетельствует исчезновение мокрых полос на кирпичах и появление однородности цвета. В будущем в конструкции печи могут появится небольшие трещины, которые нужно слегка углубить острым предметом и затем заделать раствором из глины, как показано выше. Ежедневная топка русской печи имеет свои особенности. При розжиге костерок из поленьев раскладывается вблизи устья, а как разгорится — его надо ловко задвинуть в горнило. Обычно поленья просто кидают в топку, а потом задвигают в горнило кочергой. Растопку лучше выполнять постепенно, не наваливая много топлива сразу. Человеку, несведущему в печном деле, браться за строительство очень не рекомендуется. Водонагреватели Газовые котлы Жидкотопливные котлы Комбинированные котлы Печи и камины Радиаторы Системы отопления Твердотопливные котлы Теплый пол Топливо Трубы и дымоходы Утепление Электрические котлы. Как установить печь в бане Кирпичные печи для дома: Системы отопления Печи и камины Радиаторы Трубы и дымоходы Теплый пол Водонагреватели Топливо Утепление. Газовые Жидкотопливные Комбинированные Твердотопливные Электрические. Как установить счетчик тепла в квартире Как залить антифриз в систему отопления дома Как выполняется расчет тепловой нагрузки на отопление Современные системы отопления Как поменять батареи в квартире.


Схема русской печи с лежанкой

Русская печь с лежанкой многофункциональна. Она отапливает дом, служит для приготовления пищи, лечения простуды, заболеваний опорно-двигательного аппарата. Для наших предков печь была сердцем дома, универсальной помощницей на все случаи жизни. Ее строили очень большой — 1. Существовало множество разновидностей русской печи, конкретная конструкция выбиралась в зависимости от потребностей семьи. Современные печи зачастую заметно отличаются от своих предшественниц, но они по-прежнему актуальны, их строят во многих домах. Что собой представляет русская печь с лежанкой? Чем она может быть полезна? Полати строили на высоте около 1. Благодаря этому на уровне, где отдыхали люди, постоянно была наиболее комфортная температура. Высота размещения очага — 45 см. Фундамент оборудовали из битого кирпича, камней, не совмещая с общим фундаментом строения. Строительство обоих раздельных оснований шло одновременно. Сейчас строят бутобетонные, кирпичные, железобетонные фундаменты. Материалом для возведения печи служил обожженный кирпич. Изначально дымоходы делали деревянными, позже на смену пришли кирпичные и каменные. Чтобы было удобно готовить пищу, коробку поднимали на см. В подпечье хранили домашнюю утварь. Его крыли досками, а над ним оборудовали под — верхнюю камеру. Подпечье и под часто присутствуют и в современных конструкциях. Под подвергается серьезным нагрузкам, поэтому при строительстве его кладку выполняют особенно тщательно. После окончания кладки поверхность пода шлифуют, добиваясь идеальной гладкости. Ниже пода располагали шесток для горшков. Сейчас вместо него может быть обустроена варочная поверхность. Над шестком строят перетрубье. Чтобы регулировать тягу, ставят заслонку, а для перекрытия трубы — вьюшку. Классическая конструкция предусматривает наличие подпечья. У нее не прогревается нижняя часть. Лежанка полати служит для отдыха, может использоваться для сушки выстиранной одежды, заготовки фруктов. На двухъярусных лежанках можно отдыхать всей семьей. На верхнем ярусе ложатся дети, на нижнем — взрослые. Также на полатях можно помыться, вода для этого подогревается в специальном чане. Печи могли быть построены отдельно или в сочетании с другими конструкциями. Современные печи оборудуют варочными поверхностями из чугуна. В качестве дополнительных элементов в печи встраивают духовые шкафы, камины и т. В зависимости от планировки дома можно выбрать два варианта подогрева — боковой и нижний. Первый хорошо подходит для домов, состоящих из нескольких комнат, так как соседнее помещение прогревается за счет бокового отопительного щитка. Второй удобен для отопления одной комнаты большой площади. Снизу подогреваются стенки подподового пространства. Для увеличения КПД современные конструкции строят с колпаковым типом горения. Это позволяет добиться равномерного прогрева, стабильной тяги. Такие печи меньше накапливают сажу, поскольку топливо прогорает полностью. Для начала нужно разработать проект. Готовые чертежи можно найти в сети или в специальной литературе. Как правило, к проекту прилагаются все необходимые расчеты. Для строительства большой печи в среднем нужно штук красного одинарного кирпича, шамотного — штук, шамотного клиновидного — , литье, сталь листовая, уголок, шамотная глина. Необходимо заложить прочный фундамент, чтобы массивная конструкция не проседала, и подготовить подпечье. Нишу подпечья перекрывают, укрепляют деревянными опорами, обработанными антисептическими средствами. Порядовку можно найти в специализированной литературе или на сайтах, посвященных строительству. Отделка не обязательна, но очень часто обычная кирпичная кладка не вписывается в интерьер, поэтому стенки штукатурят, белят или украшают изразцами. В качестве штукатурки наши предки использовали обычный глиняный раствор. Их опыт может быть полезен и современникам. Также можно приобрести готовую термоустойчивую штукатурную смесь в строительном магазине. Русская печь с лежанкой или без создает в доме атмосферу особого уюта и тепла. Она согревает не только тело, но и душу. Потрескивание дров в топке, мягкое тепло от кирпичных стенок — все это помогает расслабиться и ощутить психологический комфорт, который невозможно получить другими способами. Если запланировали строительство такой печи, но сомневаетесь, подумайте о том, что именно печь способна подарить бесценное чувство, что вы наконец-то дома. Этого не купишь ни за какие деньги. Устройство и принцип работы классической русской печи с лежанкой Почему русские печи не утрачивают популярности Недостатки конструкции Разновидности русских печей Модификации классической конструкции Какие существуют варианты обогрева Особенности строительства русской печи своими руками Видео: Устройство и особенности строительства русской печи с лежанкой. Схема русской печи с лежанкой. Проект русской печи-теплушки с лежанкой, расположенной на высоте 1. Строительство русской печи — целая наука, и если нет нужных навыков, лучше нанять специалистов. Конструкция отопительно-варочной русской печи с топчаном. Чертежи русской печи с камином. Задать свой вопрос У Вас есть вопросы? Задайте их в комментариях. Что такое биотопливо и как оно производится и используется. Щелкните чтобы отменить ответ. Чем промыть чугунные батареи отопления: Ответьте пожалуйста, какой концентрации используется кальценированная сода. Солнечное тепло в каждый дом: Анзор, идея действительно хорошая оказалась! Мы сделали также как вы написали Монтаж утеплителя под штукатурку фасада — эффективное утепление и красивые стены. Очень мало почему-то нахожу толковой инфы про утепление фасадов под штукатурку с Какие трубы лучше выбрать для системы индивидуального и центрального отопления. Мы делаем дома ремонт. Трубы в системе отопления Прочитал в ВК что можно из панели Револтс сделать полотенцесушитель экономичный, мощностью Какое отопление у Вас дома? Задайте их нашему эксперту! Как отрегулировать отопление в зависимости от типа и характера разбалансировки системы.


Устройство и особенности строительства русской печи с лежанкой
Скачать инструментальную музыку в современной обработке
История народов моря
С какими проблемами сталкивается предприятие
Галерея света орел каталог
Сонник сережки в ушах
Как должен выглядеть член мужчины

Как сделать кладку русской печи с лежанкой и плитой в доме своими руками: Обзор +Видео

В прошлом веке русская печь была многофункциональным устройством. Это обогрев комнат в зимнее время, в тоже время это горячая и полезная пища, возможность сохранения урожая за счет сушки, и бытовые удобства в виде горячей воды. Нельзя утверждать, что русская печь из кирпича идеальное устройство. Минусом печи в качестве отопления является неравномерный нагрев. Современные печки конструируются так, чтобы прогревать комнату на всю высоту.

[contents]

Русская печь состоит из следующих деталей и элементов:

  1. Опечек – применяется для хранения и сушки дерева.
  2. Холодная печурка — незначительное углубление, в котором хранится различная посуда.
  3. Шесток — площадь, на которую можно поставить горшок.
  4. Под — это пол варочной камеры. Обладает легким уклоном к устью, для удобного движения тяжелой посуды. Его нужно качественно отшлифовать.
  5. Варочная камера — место, для закладки дров, и готовки пищи. У свода горнила также есть уклон.
  6. Перетрубье — камера над шестком. Труба дымохода расположена выше.
  7. Душник — специальное отверстие, для подключения трубы самовара.
  8. Вьюшка — перекрывающая дверца дымохода.
  9. Лежанка — горизонтальная поверхность, располагается позади дымохода. На ней можно легко спать в зимнее время.

Более распространенной в настоящее время является усовершенствованная русская печь. Отличается она прогревом подтопочной части, за счет чего обогрев комнаты становится более комфортным.

Кладка русской печи своими руками

Для кладки топочной части применяют огнеупорный кирпич, выполненный из шамотной глины. Оставшаяся часть конструкции кладется из керамического кирпича.

Практически в каждой печи есть металлические, либо чугунные детали, например, дверцы и заслонки. Их можно также приготовить в определенном количестве.

Вам понадобятся следующие элементы:

  1. Двери: топочная и поддувальная, а также прочистная дверка, вентиляционная для дымовой трубы.
  2. Колосниковая решетка;
  3. Металлические задвижки;
  4. Вьюшка;
  5. Заслонка горнила;
  6. Водогрейная коробка;
  7. Плита;
  8. Стальные полосы.

Для закладки определенных деталей — арок и сводов — нужны шаблоны легкоразборные. Их выпускают из деревянных и фанерных элементов и деталей.

Приготовление кладочного раствора

Кладочный раствор, в отличие от обычного, для печных работ готовить гораздо труднее. Купить можно и готовую смесь в  магазине. Но, если вы решили построить русскую печь своими руками, то раствор можно будет приготовить самостоятельно.

Растворы для кладки печей подбираются в зависимости от типа применяемого кирпича:

  • Если для кладки используется полнотелый кирпич марки М150, то применяют глинопесчаный раствор. Его же применяют для облицовки печи специальной керамической плиткой;
  • Для укладки тугоплавкого кирпича применяют растворы на основе специальной тугоплавкой глины с добавкой песка;
  • При применении шамотного кирпича используют растворы из огнеупорной глины;
  • В промежутке чердачного помещения кирпичные трубы кладутся с применением цементно-песчаного раствора;

Глина — это мягкая нерудная горная порода, из нее можно слепить скульптуры, различную посуду, производить плитку и т.д. Для проверки глинистого раствора используют способ при котором глиняное тесто скатывают тонким жгутиком, и пробуют его согнуть. Чем меньше будет радиус изгиба, тем лучше ваш раствор.

Второй способ: из такого же теста нужно скатать шарик и осторожно сжать его между двух специальных дощечек. Если сжать шарик на треть, то глина начнет покрываться маленькими трещинами. Но если шарик рассыпался, то раствор плохой.

Приготовление глиняного раствора

Для постройки и росписи русской печи на даче своими руками вам понадобится 3,5 м3 раствора. Для этого берется определенное количество компонентов и разводится водой.

Вы можете применять железную бочку в качестве тары. Глину замочите в воде и подержите пару дней. Далее добавьте песок, и весь раствор тщательно перемешайте ногами (предварительно надев резиновые сапоги), до однородности смеси. Так как ширина швов кладки не более 3 мм для шамотного кирпича, все крупные камешки нужно удалить из раствора.

Фундамент печи

Так как русская печь считается массивным сооружением, ей нужен отдельный фундамент. И поэтому, начинайте строительство печи заранее.

Идеальным вариантом считается плитный монолитный фундамент из специального железобетона. Данный фундамент не связан с фундаментом дома и является независимым строением.

Строительство его осуществляется по обычной технологии. Перед началом установки фундамента, укладывается гидроизоляционный слой — рубероид, сложенный в несколько слоев.

Обычно печь располагают у внутренней стены, которая имеет мелко заглубленный фундамент. Для независимости фундаментов необходимо между ними оставить зазор примерно 5 см, и в него засыпать песок. А верхний край фундамента не должен доходить до уровня пола на 14 см.

Если печь разместить у наружной стены, на заглубленном ленточном фундаменте, то необходимо будет котлован расширить и произвести песчано-гравийную засыпку с тщательной трамбовкой. Далее  устраивается плитный фундамент печи с определенным зазором от основания дома, так называемой отступкой. В нее засыпают песок, а ее торцевые стенки формируют кирпичной кладкой.

Если вы решили установить печь в проеме, то нужно просто соединить концы нижнего венца. Сделать это можно с помощью полос стали, которые кладутся на бревна с двух сторон и стягиваются специальными болтами. Далее проем обрамляется специальными деревянными стойками. Обязательно между ними и будущей печью должен быть циркуляционный зазор, называющийся еще разделкой. Под стеной в фундаменте дома должен быть предусмотрен промежуток, который будет равен ширине основания печи с каждой стороны.

Кладка русской печи своими руками порядовка

Главное требование к  кладке печи — это герметичность. Именно поэтому на печь идут только целые кирпичи без каких-либо трещин, а швы делают тонкими — не больше 5 мм. Не стоит добиваться воздухонепроницаемости при помощи обмазывания глиной всех стенок печи с внутренней стороны — это снизит теплопроводность и увеличит отложения копоти и сажи. Помимо этого, глина отслаивается и забивает каналы внутри печи, чистить которые будет достаточно проблематично. На сегодняшний день применяются следующие методы:

  • кладка в кирпич — при данном методе толщина стенки будет ровна длине кирпича;
  • кладка в полкирпича — здесь кирпич будет укладываться плашмя вдоль стенки;
  • кладка в четверть — т.е. кирпич будет укладываться на ребро.

Перевязка швов будет идти благодаря применению в углах поочередно тычковой и ложковой кладки либо не полноразмерного строительного материала.

Если используют керамический кирпич, его нужно предварительно вымачивать, так как он будет «вытягивать» всю влагу из раствора.

В процессе укладки обязательно убирайте излишки смеси, и особенно на внутренних сторонах печи. Внешние стенки печи укладывайте «в кирпич», а внутренние —«в полкирпича». Кладка рядов  — это порядок действий кладки в каждом последующем ряду. За счет данного процесса русскую печь может соорудить любой желающий.

Первый ряд кладут из пережженного кирпича, он мало впитывает влагу. Для первого ряда углы выкладываются из обрезанных кирпичей.

Второй ряд начинается с кладки стен печи, укладываются прочистки спереди и с левой стороны. На фронтальной части с правой стороны печи формируют, как правило, зольник.

В третьем ряду чистки слева закладываются без раствора. С передней стороны устанавливают дверцы поддувала и прочистки. Дверцы монтируют при помощи пережженной стальной проволоки, она устанавливается в пропилы в кирпичах и скрепляется кладочным раствором.

В четвертом ряду перекрываются подовые каналы.

На пятом ряду устанавливают решетку колосника малой топки. Для установки внутренней части топливника применяют огнеупорный кирпич, он также кладется без использования раствора.

Далее идет ряд установки водонагревательного бака слева, и продолжается кладка топливника из специального огнеупорного кирпича.

В седьмом ряду идет установка колосниковой решетки топки плиты, монтируются стенки печи и первого топливника. Правую стенку нужно укрепить при помощи стальной полосы.

В восьмом и девятом ряду продолжаются кладки стен и внутренних каналов. Монтируются дверцы топки плиты и маленького топливника.

В десятом ряду будут соединяться своды первого и второго топливника. Перекрывают дно горнила. И каналы дымооборотов выводятся в горнило.

В следующем ряду на переднюю кромку кладки монтируется стальной уголок, сверху устанавливают плиту. Пространство правого топливника перекрывают специальной съемной колосниковой решеткой.

В двенадцатом ряду начинается укладка передних стенок горнила  и боковых стенок плиты с использованием огнеупорного кирпича. Монтируется заслонка горнила. Слева от печи начинают формировать нижнюю часть дымохода.

Далее нужно сделать шаблон арки из дерева и фанерных листов. По ним будут выкладываться своды арки.

С 13 по 16-й ряд продолжается укладка стенок печи и перекрывается устье горнила.

В семнадцатом ряду начинается определенное сужение свода горнила и расширение основного дымохода. А задняя стенка печи при этом укрепляется при помощи стальной стяжки.

В 18-ом ряду будет перекрываться свод горнила, и начнется укладка передней стенки печи, которая образует перетрубье.

В 19-ом ряду передняя стенка горнила укрепиться с помощью стяжки, идет установка стенок выше горнила, образуя определенное пространство для засыпки.

Далее свод горнила полностью засыпается песком и хорошо уплотняется. Это нужно для увеличения теплоемкости и обеспечения качественного выпекания хлеба.

В 21-ом ряду печь перекрывается, а перетрубье будет понемногу сужаться в сторону дымохода.

С 22 по 23-й ряды идет кладка дымохода и определенное сужение перетрубья.

В 24-ом ряду: перетрубье перекроется специальной вентиляционной заслонкой.

С 25 по 26-й ряд зазор над перетрубьем соединяется с дымоходом.

Далее кладка идет в зависимости от высоты комнаты: снаружи дымоход будет сужаться ступенькой перед потолком, и далее будет формироваться труба, которая будет проходить через перекрытие и кровлю. На этом и заканчивается строительство русской печи своими руками.

Осталось только выложить трубу над поверхностью крыши — и можно смело начинать топить!




печка с лежанкой, устройство с плитой и подтопком, фото, схема и размеры, современная для дома

Русская печь является уникальным сооружением наших предковСуществует множество вариантов создания отопительной системы, которые широко применяются для обустройства загородного дома. Однако, одним из самых лучших вариантов считается традиционная русская печка, которая представляет собой многофункциональное устройство, так как с ее помощью можно обогревать дом, использовать для приготовления пищи, а также в качестве лежанки для отдыха и сна.

Удобная русская печь с лежанкой

Конструкция печи имеет три основных составляющих, а именно: фундамент, корпус, дымовая труба. Ранее традиционная русская печь строилась из бутового камня и кирпича. Для обустройства фундамента наиболее приемлемым вариантом будет применение бутового камня и бетонного раствора. Глубина залегания фундамента зависит от множества различных факторов, в частности, глубины залегания грунтовых вод, особенности конструкции здания и многого другого. В случае нерегулярного отопления помещения, глубина залегания фундамента должна быть ниже глубины промерзания грунта. Фундамент можно сооружать с помощью опалубки или безопалубочным способом при плотных грунтах.

Классическая русская печь устанавливалась недалеко от двери. От одной стены отступали примерно 20 см, а от двери метр.

В оставшемся пространстве хранилась кухонная утварь и продукты. На подготовленный фундамент укладывается 2 слоя гидроизоляционного материала, затем основание печи и дымовую трубу, которые выполняются из полнотелого кирпича.

Современная русская печь может иметь различные размеры и располагаться в совершенно любом месте дома

Деревенская русская печь с лежанкой пользуется большой востребованностью с давних времен, так как она выполнена из кирпича, который обладает уникальными свойствами постепенно накапливать, а затем на протяжении длительного времени отдавать тепло. Сложить современную печь в загородном доме своими руками достаточно просто, самое главное, правильно подготовить проект, а также соблюдать последовательность проведения строительства. Лежанка в современных русских печах располагается не очень высоко, чтобы можно было удобно сидеть или лежать на ней людям любого возраста.

Основными преимуществами такого устройства считаются:

  • КПД составляет 80%;
  • Может использоваться только для обогрева или как многофункциональное устройство;
  • Есть возможность обустроить дополнительное спальное место;
  • Безопасна в эксплуатации;
  • Имеет неограниченный срок службы;
  • Занимает немного места;
  • Добавляет помещению определенный стиль.

Прежде чем начать строительство печи с лежаком нужно определиться с особенностями конструкции, подготовить материал, а также обозначить место ее расположения. Обязательно нужно подготовить порядковое руководство по кладке. Порядовка подразумевает под собой указание количества кирпичей на 1 ряд, что значительно упрощает процесс проведения строительства. Важно! Современные печи зачастую строят со специальным смотровым окошком, в результате чего создается эффект печи с камином. Такие устройства очень эффектно смотрятся в любом интерьере.

Устройство русской печи

Русская печь в доме представляет собой массивное сооружение, использующееся для приготовления пищи и качественного отопления большого помещения.

К основным плюсам такого устройства можно отнести такие как:

  • Долговечность;
  • Пожарная безопасность;
  • Теплоемкость;
  • Приготовление пищи без контакта с водой;
  • Доступная стоимость постройки.

Издавна существовало несколько различных модификаций русской печи, именно поэтому, благодаря тому, что существуют различные виды и варианты такого устройства, можно построить тот, который больше всего подойдет по запросам.

Благодаря наличию специальных задвижек в печи можно регулировать поступление холодного воздуха в дом, а также предотвратить быстрый выход тепла

Сейчас можно классифицировать печи по 3 основным параметрам, а именно, таким как:

  • Размер;
  • Функциональность;
  • Форма свода.

Устройство русской печи состоит из нескольких элементов, каждый из которых имеет свое функциональное значение. Основным элементом является горнило, представляющее собой топку. Оно состоит из свода, расположенного вверху и пода – низ. На под укладывают дрова и ставят посуду для приготовления пищи. Проем в горниле и передней стене образуют между собой пространство, в которое ставится горячая еда, где она не остывает на протяжении длительного времени. В это же пространство выходит дым.

В нижней части печи хранятся дрова для следующей топки.

Принцип работы русской печи на дровах очень простой. Дрова укладываются плотными горизонтальными рядами, затем поступает кислород для горения. Дрова разгораются и нагревают печь до очень высоких температур. Продукты горения изначально скапливаются под сводом, а затем постепенно выходят в дымоход.

Вид русской печи с подтопком

Со времен создания самой древней считалась черная печь. Постепенно она была модернизирована и начали строить новые устройства с подтопком. Подтопок разжигали при самых сильных морозах.

Подтопок представляет собой еще одну дополнительную маленькую печку, тепло от которой расходится по полу

Чтобы усовершенствовать внешний вид традиционной русской печи, дизайнеры рекомендуют использовать различные материалы, в частности, такие как:

  • Плитка;
  • Изразцы;
  • Природный или искусственный камень.

Плитка может быть разного цвета, формы и размера, поэтому, с ее помощью можно очень быстро преобразить внешний вид плиты и сделать его более оригинальным. Изразцы считаются достаточно дорогостоящим материалом, который крепится между собой проволокой, а свой внешний вид и прочность они сохраняют на длительное время. Однако, существуют и более экономичные варианты, в частности, такие как побелка известью с добавлением красителей или отштукатуривание.

Схема русской печи с лежанкой и плитой

Большой востребованностью пользуется печь с плитой и лежанкой. Благодаря такой конструкции ее можно использовать не только для обогрева дома, но и приготовления пищи. Существует даже загадка: «Из русской печи екшу тащи. Чугунок очень рад, что его схватил…».

Чтобы собрать настоящую русскую печь, должна быть схема проведения строительства, а также нужно подготовить соответствующие чертежи

При изготовлении чертежей нужно брать во внимание такие особенности устройства как:

  • Массивность устройства;
  • Наличие полатей;
  • Совмещение обогревающей основы и варочной поверхности;
  • Обустройство дымохода.

Для отопления в такой конструкции используются дрова, однако, в современных модификациях есть возможность использовать коксовый уголь в топке. Он дает намного больше тепла, чем обыкновенные дрова, однако, существует проблема образования пыли. Существует множество различных модификаций современной русской печи, однако, стоит помнить, чем сложнее устройство конструкции, тем более сложным будет ее возведение и кладка кирпичей.

Интерьер и русские печи для дома

На протяжении длительного времени русские печи остаются неизменным атрибутом любого загородного дома, так как они служат не только для обогрева, но еще и выполняют декоративную функцию.

Русские печи отлично впишутся в:

  • Этнический стиль;
  • Стиль кантри;
  • Русский стиль.

Русская печь останется душой любого русского загородного дома

Зачастую печи оборудуют в загородных домах или на дачах и для каждого стиля интерьера подбирается своя собственная конструкция. Она характеризуется большой функциональностью, массивностью и значительными габаритами. Такая конструкция состоит из открытой топки, которую иногда закрывают заслонкой, также нескольких дымовых каналов, проходящих вдоль стен и хорошо нагревающих их поверхность.

В некоторых случаях русская печь дополнительно оснащается горизонтальной варочной поверхностью и еще одной нижней топкой.

Растапливание печи и поддерживание огня требует определенных навыков. В зимнее время нужно топить печь регулярно, не допуская перерывов и остывания печи. При периодической растопке будет собираться конденсат, кирпич его впитывает, а при последующем остывании начинает лопаться.

Современная русская печь

Современная русская печь постепенно возвращается в интерьер дома. Расположить такую конструкцию можно в гостиной или кухне.

При обустройстве русской печи нужно учитывать такие особенности так:

  • Стиль интерьера;
  • Размер конструкции;
  • Уровень освещения;
  • Обеспечение пожарной безопасности.

Современная русская печь может быть выполнена в разных вариантах в зависимости от потребностей хозяев дома

В гостиной печи выделяется особое место, так как она выступает в качестве основного источника тепла. Всю остальную мебель и другие предметы интерьера нужно располагать около самой конструкции и лучше всего делать это на достаточно большом расстоянии. Лучше всего расположить мебель в форме буквы П, чтобы тепло равномерно распространялось по всей комнате. Интерьер лучше всего выполнить в деревенском стиле, в котором в основном преобладает мебель и другие предметы, сделанные из дерева.

Освещение должно быть мягким и ненавязчивым, лучше всего использовать осветительные приборы в одном стиле с общим интерьером. На печи можно обустроить лежанку, украсив ее пледами, подушками и одеялом, выполненными в стиле пэчворк.

Русскую печь можно построить и в кухне, отделив тем самым рабочую часть от обеденной зоны. В таком случае, обеденную зону нужно расположить подальше от огня, чтобы можно было создать комфортные условия для семейного ужина или приема гостей. Нужно помнить и о бытовой технике, которую размещают также подальше от печи. В результате кухня получается не только очень красивой, но еще и очень функциональной. Оптимальное расстояние от топки до окружающих предметов должно составлять не менее 1 метра. Пространство перед топкой покрывается керамической плиткой или натуральным камнем.

Размеры русской печи

Традиционные русские печи подразделяются и по своим размерам.

Неважно какой будет размер у печи, главное, чтобы она выполняла свои функции

В частности они могут быть:

  • Большие;
  • Среднего размера;
  • Маленькие.

Большая печь представляет собой конструкцию размерами 1500х2300 мм. Благодаря такой конструкции есть возможность обогреть сразу несколько смежных помещений. Среднего размера конструкция имеет габариты 1500х1750 мм и такой очаг способен обеспечить теплом комнату, размером 30 квадратных метров.

Классическая русская печь (видео)

Маленькая печь имеет небольшие размеры, подходит для отопления комнат небольшого размера, может выступать в качестве дополнительного источника отопления, а также как элемент декора.

Русская печь привлекает очень многих своим многообразием форм и функциональностью. Однако, кладка такой конструкции является трудоемким процессом, справиться с которым может только опытный специалист.


Добавить комментарий

Печь с лежанкой своими руками: чертежи и видео

Печь с лежанкой в своем уникальном сочетании обогрева помещения и приготовления пищи придаст необыкновенный дух русских традиций. Печь работает на дровах, ее часто устанавливают в загородных домах и на дачах.

По своей конструкции печь с лежанкой, в основном, бывает нескольких видов: традиционная русская, теплушка, печь Кузнецова. В строении всех этих моделей выделяются такие элементы:

  • лежанка;
  • печь для отопления;
  • варочная поверхность;
  • духовка;
  • зольник;
  • дровник;
  • место для кухонной утвари.

Процесс формирования

Такую конструкцию можно сделать своими руками, используя подготовленные чертежи. В качестве материала используется огнестойкий керамический кирпич высокой пробы. Все чертежи и схемы выполняются заранее. Выполнив порядовку, можно определить требуемое количество кирпичей. Как разработать план строительства печки – предлагаем посмотреть в представленном видео.

Фундамент и основа

Смесь для раствора можно купить готовую в мешках или замесить своими руками из цемента, песка и глины. В соответствии с конструкцией, заранее приобретают чугунные плиту для варки, дверки для топки, задвижки, колосник.

Как и все печи, агрегат требует отдельного фундамента, ведь общий вес достигает 10 тонн. Его можно сделать своими руками, проведя расчет глубины котлована, при условии, что  каждые 5 см. соответствуют 1 тонне веса, а площадь фундамента должна быть на 15 процентов больше основания печи. На дно ямы насыпают слой песка, утрамбовывают его, накрывают слем щебня, устанавливают арматуру и заливают бетоном ниже уровня пола. Застывание фундамента требует не менее двух недель, после чего делается гидроизоляция для предотвращения попадания влаги в печь. Наглядный пример создания фундамента в видео инструкции.

Опираясь на разработанную порядовку, сначала выкладывается основа печки. Она должна быть из нескольких рядов кирпича, горизонтально выравненных, с прямыми углами. Расстояние от кладки до стены должно быть не менее 15 см. В следующем ряду закладывается поддувало и воздуховоды.

Основные элементы конструкции

За счет змеевидного извилистого воздуховода прогретый в топке воздух поднимается, проходит через все тело печи и нагревает лежанку. На восьмом-девятом ряду делают перекрытие на лежанке и топке. Затем докладываются ряды для духового шкафа и варочной поверхности, а также ряд, отделяющий варочную поверхность от стены. После этого выкладываются перемычки. Над духовым шкафом применяется простая или фигурная кладка (аркой, клином), а над кожухом плиты используются металлические уголки, делается декоративная полочка.

Следующие ряды объединяют все дымоходы в один, а на стенках делаются окошки, рядом с духовкой – «летник», для поддержания горения в теплое время года, а расположенные выше – для более сильного отопления помещения в холодное время года. Труба выкладывается выше, имеет квадратное сечение, лучший размер кладки 2,5 кирпича. Перекрытия, через которые проходит дымовая труба, изолируются базальтовыми плитами в несколько слоев.

Завершение работы

Внешнюю часть дымохода лучше выкладывать из силикатного кирпича, он более стойкий к колебаниям температур и атмосферным осадкам. После того как дымоход построен, устанавливается вся чугунная и иная фурнитура. Для точности работы каждый слой кирпича сверяется с чертежами порядовки, которую можно повесить вблизи стройки. Пример создания простой печи с лежанкой представлен на видео.

Если планируется простая кирпичная кладка, то достаточно будет просто очистить поверхность печи жесткой щеткой и выровнять швы. Кирпичную печь можно покрасить термостойкой краской в нужный цвет и добавить русских традиционных орнаментов и рисунков, выполненных своими руками.

Печь с лежанкой, украшенная изразцами, имеет очень богатый вид и станет главным украшением дома. Стоимость такой отделки зависит от качества плитки. Помимо декоративной функции изразцы хорошо удерживают тепло, и ухаживать за ними легче, чем за другими покрытиями.

Печь обладает высоким уровнем КПД (до 60 процентов), она равномерно прогревает одно или несколько помещений, безопасна в эксплуатации, имеет долгий срок службы, производит оздоровительный эффект.

Приступая к работе, необходимо оценить свои силы, ведь строительство печки с лежанкой обходится недешево. Хороший домашний мастер может проделать много этапов в строительстве своими руками, но профессиональный печник скорректирует работу или, основываясь на своем опыте, поможет исправить допущенные ошибки.

Каменный обогреватель • Вместо

Также известны как каменные печи, качелофены, русские камины, финские камины, шведские печи, изразцовые печи, противоточные камины, излучающие камины и камины массового хранения.

Зачем нужен каменный обогреватель?

Внутри каменные печи горят сильнее, чем металлические дровяные печи, и их извилистый лабиринт дымоходов (перегородок) нагревает окружающую каменную кладку, которая затем выделяет тепло в течение 18–24 часов. Температура внутри некоторых каменных обогревателей может достигать 2000 градусов (против 700 внутри металлической печи), но они остаются комфортными на ощупь на поверхности.При этих высоких внутренних температурах углеводородные газы воспламеняются, оставляя минимальное загрязнение.

Как работает каменный обогреватель

При сжигании древесины около 30% выделяемого тепла передается твердыми частицами древесины, а 70% тепла содержится в выделяемых газах. Если летучие газы не полностью сгорают, они улетучиваются в виде потерь тепла и загрязняющих выбросов твердых частиц. Зажигание и последующее извлечение тепла из дымовых газов превращает почти каждую унцию древесины в энергию.Медленное горение, низкотемпературное горение с низким содержанием кислорода дает смолу и углеводороды, быстрое, горячее горение с подачей воздуха сжигает загрязнители. Добавьте аккумуляторную батарею (кладку), и вы получите очень эффективную, экологически чистую систему отопления. Металлическая печь быстро отдает тепло, таким образом, никогда не позволяя внутренней температуре горения достичь 1100 градусов по Фаренгейту плюс, необходимых для воспламенения всех газов.

Каменный обогреватель использует меньше древесины

Поскольку накопленное тепло медленно излучается из каменной кладки, в большинстве случаев необходимо разжигать огонь только один раз в день.В очень холодных условиях вам может потребоваться разжигать два костра в день. За металлическими дровяными печами следует ухаживать, чтобы они постоянно колебались от пиковых высоких температур до полного отсутствия тепла, когда огонь погас.

Если вы утопите дымоход в металлической дровяной печи, вы увеличите выбросы загрязняющих веществ, поскольку дрова сгорают не полностью. Каменный обогреватель всегда сжигает древесину при максимальной температуре, если вы хотите меньше тепла, вы просто используете меньше древесины. В хорошо изолированном доме каменный обогреватель будет использовать на 1/3 (или намного) меньше древесины, чем дом, отапливаемый старомодной металлической дровяной печью.Хорошо спроектированный каменный обогреватель может легко превзойти большинство металлических дровяных печей с рейтингом EPA. И, как дровяная печь, каменный обогреватель может выходить через металлический дымоход.

Каменная каменка: древняя зеленая технология

Каменная печь использовалась в самых разных формах почти во всех древних северных культурах, от печи Канг возрастом 7200 лет в Китае до Гипокоста в Древнем Риме. В северной Европе 500-600 лет назад из-за продолжительных холодов местной древесины стало не хватать, и каменные обогреватели стали обычным явлением из-за их эффективности.

За последние сто лет каменный обогреватель заменили грязный уголь, затем масло. Древесина является возобновляемым ресурсом и поглощает CO2 по мере роста. При сжигании выделяется примерно такое же количество окиси углерода, углекислого газа и метана, которое могло бы произойти, если бы древесина разлагалась естественным образом на лесной подстилке. извлекается эффективно и чисто.

Хотя эти эффективные обогреватели были и остаются популярными в России и Северной Европе, в Соединенных Штатах никогда не было дефицита древесины, поэтому каменный обогреватель был вытеснен дровяной металлической печью.Учитывая, что каменные обогреватели эффективны и мало загрязняют окружающую среду, Соединенным Штатам следует присмотреться к ним повнимательнее.

Как имитировать каменный обогреватель

Окружите сердечник обогревателя камнем, кирпичом, штукатуркой или плиткой. Хотя наборы доступны, это не проект для новичков в кладке (см. Раздел ресурсов). А пока, прежде чем построить одну, я просто сложу большие камни вокруг дровяной печи.

36 Amazing Masonry Heater Inspirations

1) Kachelofen

Каменный обогреватель — новая печь, основанная на старой конструкции.Качелофен — это дровяная печь, выложенная керамической плиткой, внутри которой выложены каменные каналы, похожие на лабиринт. Извилистые выхлопные газы нагревают окружающую кладку, которая затем медленно излучает тепло. Небольшая дверца без окон позволяет огню очень сильно разгораться внутри обогревателя. Высокая температура и добавление второй камеры сгорания сжигают загрязняющие летучие газы и эффективно превращают их в тепло. Дополнительные примеры см. На сайте biofireinc.com.

2) Качел Плитка

Качелофен облицован методом биофайринка.com. Внутренний огнеупорный кирпич окружен особой плиткой «качель».

3) Штукатурка и плитка

Утеплитель для лепнины и плитки. Дополнительную информацию можно найти на fliesen-ofen-ritter.at.

4) Старомодный обогреватель

Старомодный каменный обогреватель, облицованный лепниной и плиткой. Fliesen + Ofenbau Ritter GmbH, дополнительную информацию можно найти на своем веб-сайте.

5) Каменный обогреватель в деревенском стиле

Этот каменный обогреватель с черной отделкой придает элегантность любой комнате.

6) Под влиянием Азии

Каменный обогреватель с азиатским влиянием. Только специальная «Kachel» плитка может коснуться внутреннем огнеупорный кирпич, все остальные плитки должны быть расположены на расстоянии от внутренней кладки, в противном случае они будут трескаться. Дополнительные изображения можно найти на fliesen-ofen-ritter.at.

7) Обогреватель с лепниной

Обогреватель для лепнины и плитки. biofireinc.com Маленькая дверца удерживает тепло внутри, что облегчает достижение высоких температур сгорания.

8) Схема качелофена

Внутри качелофена.Каналы или перегородки эффективно отводят тепло от выхлопных газов.

9) Финский каменный обогреватель

Изразцовый каменный обогреватель в Финляндии. Правительство Финляндии поощряет использование каменных обогревателей с помощью налоговых льгот, программа оказалась настолько успешной, что 90% новых домов имеют каменные обогреватели. Другие вдохновляющие фотографии, подобные этой, можно найти на contura.eu.

10) Какелугн

Шведская печь или какелугн. В интерьере каменные перегородки, снаружи — изогнутая плитка.Внутри на самом деле много кладки, чтобы впитать тепло. На сайте Contura есть и другие замечательные примеры.

11) Скамья с подогревом

Каменка для кирпичной кладки с подогреваемой скамьей в Дании. Утеплитель с толщиной фасада 3–4 дюйма дает умеренную теплопередачу, не слишком быструю и не слишком медленную. Автор Ларс Хельбро. Изначально можно найти на stenovne.dk

12) Горный обогреватель

Каменный обогреватель может быть отличным способом обогрева хижины или горного дома. Эти обогреватели не только привлекают внимание, но и эффективны.

13) Уютный уголок для чтения

Каменка для кирпичной кладки в Дании от Lars Helbro. Для получения дополнительных идей посетите stenovne.dk.

14) Стена обогрева

Этот каменный обогреватель действует как стена между двумя комнатами в Квебеке, Канада. Автор: maconneriegillesgoyette.

15) Обогреватель из регенерированного кирпича

Обогреватель из регенерированного кирпича, сделанный из регенерированного кирпича, песчано-известкового раствора, сиреневого голубого камня и сердечника обогревателя Heat-Kit. Автор Уильям Давенпорт, turtlerockheat.com. Для уменьшения нагрузки каменные обогреватели в Северной Америке обычно строятся с системой двойных стен; огнеупорный сердечник включая топку и каналы или перегородки, а также отдельную, неприсоединенную кладку шпону.В противном случае тепло огнеупорного кирпича может треснуть фасад, хотя кирпич является наименее вероятно, следует подчеркнуть.

Циркуляция нагревателя каменной кладки

Направление дымохода через ряд перегородок нагревает окружающую кладку. Перегородки могут изгибаться во многих направлениях. Некоторые перегородки печки перемещают выхлоп из стороны в сторону, некоторые вверх и вниз, некоторые спереди назад и наоборот. В основании каменки всегда есть источник воздуха, питающий огонь.

Тем не менее, слишком длинные и извитые дымоходы могут ограничивать тягу через систему, поскольку каждое изменение направления создает сопротивление потоку газа и снижает всасывающую тягу дымохода.Эта диаграмма и информация изначально были найдены на сайте «energybible. ru / bio_energy / masonry_stoves.html ».

16) Carsten Homestead

Обогреватель для каменной кладки с обогревателем вокруг обогреваемой скамьи, печью с прямым огнем (со стороны кухни) и хранилищем дров от Carsten Homstead из Массачусетса. Первоначально найдено на homespunworks.com.

17) Rustic Heater

У этой каменной печи в Берлингтоне, штат Вермонт, есть печь для выпечки на кухне. Масоны: Уильям Дэвенпорт, Спенсер Блэквелл, Норберт Сенф.На сайте Turtle Rock Heat есть больше информации и идей. Первоначально найдено на сайте turtlerockheat.com

18) Нагреватель с сердечником

Каменный обогреватель с сердечником из набора тепла. Если масса фасада слишком велика, 5 дюймов или более, масса может замедлить теплообмен. Эффективный обогреватель должен производить тепло с той же скоростью, с которой оно отводится (излучается). Размер топки также должен соответствовать размеру каменки и жилища.

19) Внутреннее отопление

Неэффективно устанавливать обогреватель на наружную стену.На внешней стене та часть кладки, которая обращена наружу, будет просто нагревать наружный воздух. Этот обогреватель представляет собой внутреннюю стену. Каменный обогреватель Vermont от smithandvansant.

20) Обогреватель из Канады

Дымоход каменного обогревателя может быть керамическим или металлическим. Большие топки снижают эффективность сгорания и производят более высокие выбросы. Если окно оставлено маленьким, тепло будет поглощаться кладкой. Канадский обогреватель от bien-o-chaud-portail-poeles-et-foyers. Первоначально можно найти на сайте bien-o-chaud-portail-poeles-et-foyers.com

21) Обогреватель из мыльного камня

Плитка из мыльного камня придает модернизированный стиль этому каменному обогревателю.

22) Кирпичный обогреватель

Кирпичный обогреватель. Нет причин, по которым некоторые обогреватели не могут быть низкими и длинными. С противоположной стороны от каменки находится дровяная печь. Больше изображений можно найти на stenovne.dk. Первоначально можно найти на stenovne.dk

23) Централизованное расположение

Каменные обогреватели лучше всего размещать в центре дома.Кухонная сторона каменки облицована кирпичом. Обогреватель Массачусетса от Стива Бушуэя, ultimateridgehook. Ядро от heatkit.

24) Сланцевый обогреватель

Местный сланец покрывает этот каменный обогреватель Уильямом Дэвенпортом в Вермонте. Каменка имеет дверцы с обеих сторон. Более подробная информация представлена ​​на сайте Turtle Rock Heat. Первоначально найдено на сайте turtlerockheat. com

25) Бетонный обогреватель

Каменный обогреватель, который простирается в комнату с другой стороны стены. Бетонные плиты по индивидуальному заказу, сталь, верх коробки из черного ореха, голубой камень, сиреневый голубой камень.Первоначально их можно найти на сайте turtlerockheat.com/charlotte.html

26) Обогреватели Tulikivi

Обогреватели из мыльного камня бывают самых разных форм и размеров. Мыльный камень имеет тепловые свойства, которые превосходят любой другой камень, кирпич или штукатурку. Эти обогреватели Tulikivi находятся в выставочном зале virginiaradiant. Фотографии собираемого Туликиви: mha-net.org

27) Обогреватель с окном

Каменный обогреватель с большими прозрачными окнами. Большая топка снижает эффективность сгорания и производит более высокие выбросы.Прозрачные обогреватели также увеличивают количество тепла, выходящего из топки, и, следовательно, понижают температуру сгорания и производят более высокие выбросы. Посетите brunner. de для получения дополнительной информации.

28) Ванная комната с подогревом

Каменный обогреватель в ванной от Peacedesign. Если расстояние от сердцевины до поверхности печи очень велико (5 дюймов или более) или сложно (много слоев), тепло будет излучаться очень медленно. Эффективный обогреватель должен производить тепло с той же скоростью, с которой тепло отдается (испускается).Массивный обогреватель также будет намного медленнее реагировать на изменения температуры.

29) Мозаичный обогреватель

Лепной и мозаичный обогреватель. Ядро от Heat-kit. Более подробная информация доступна на mha-net.org.

30) Утеплитель в Нью-Йорке

Плитка серого цвета имеет чистый вид, что делает ее идеальным вариантом для современного стиля.

31) Дровяная печь

Дровяная печь снизу, кафель Качелофен сверху. Эта печь будет быстро и прямо передавать тепло через металл, а медленное — лучистое тепло от верхних перегородок из кладки, поверхность которых облицована плиткой. Однако из-за того, что металл так быстро отдает тепло, эта печь может не достичь внутренней температуры, необходимой для сжигания всех углеводородов. Другие деревянные печи можно найти на сайте ofenhaus-hoppe.de. Первоначально было найдено по адресу ofenhaus-hoppe.de/kachel%C3%B6fen.html

32) Каменный обогреватель для двухэтажного дома

В двухэтажном доме это одно из лучших мест для каменного обогревателя. Полную галерею этого обогревателя можно найти на erdwerk-keramik.at.

33) Miodula Hotel

Каменный обогреватель в отеле Via Miodula, Польша.Вы можете найти больше изображений на сайте villamiodula.pl.

34) Французская печь

Каменная печь во Франции от poele-cuisiniere.fr. Помните, что если нет пламени, половина древесины тратится впустую в виде дыма…

35) Обогреватель с глиняной штукатуркой

Этот каменный обогреватель облицован такой же глиняной штукатуркой, что и стены основного этажа. На скамейке с подогревом, покрытой песчаником, в зимние дни можно согреться. Автор: Gimme Shelter Construction. Больше фотографий и описаний можно найти на gimmeshelteronline.com.

36) Утеплитель для тротуарной плитки

Каменный утеплитель из тротуарной плитки. Но этот нагреватель, скорее всего, не будет передавать код в США. Подробнее об этом нагревателе можно узнать на envisioneer.net.

Как работает противоточный нагреватель

Схема противоточного нагревателя

По мере того, как огонь горит, воздух втягивается через воздухозаборник первичного воздуха (b), проходит через решетку в полу топки (c) и питается горящий лес. Из-за конструкции топки и ее наклонного потолка тепло, излучаемое от огня, отражается от стен топки обратно в огонь, помогая получить температуру топки 600 градусов по Цельсию.предпосылка для вторичного зажигания.

Воздух из забора вторичного воздуха ( d ), расположенный в загрузочных дверях, пламя и несгоревшие газы устремляются вверх через узкое горло в потолке топки ( e ) и попадают во вторичную камеру сгорания ( f ) . Из-за наклонного потолка пламя, воздух и газы находятся под небольшим давлением.

Пройдя через горловину, они расширяются, переворачиваются и перемешиваются, обеспечивая вторичное сгорание и температуру около 900 градусов C (2200 градусов F).Горячие газы проходят через верхнюю часть боковых стенок вторичной камеры сгорания в вертикальные дымоходы с обеих сторон нагревателя. ( г ) Горячий воздух, вытягиваемый вытяжкой из дымохода, течет по дымоходам, передавая свое тепло. к стенкам дымохода перед входом в дымоход у основания каменки ( г ). Via: pyromasse.ca

Обратите внимание на рисунки справа: каналы (перегородки) могут изгибаться вверх и вниз, из стороны в сторону или в обоих направлениях. Изначально графика пришла с сайта www.бостон. ru / realestate / news / article / 2009/01/11 / masonry_heaters ».

Марк Твен о каменной печи (Кахелофен)

«Возьмем, к примеру, немецкую печь — где ее можно найти за пределами Германии? Я уверен, что никогда не видел, чтобы немецкий язык не был языком региона. И все же это, по большому счету, лучшая печь, самая удобная и экономичная из всех, что когда-либо были изобретены. Необразованному незнакомцу это ничего не обещает; но вскоре он обнаружит, что это мастерски исполнитель, несмотря на все это.

В нем есть небольшая дверь, в которую нельзя попасть — дверь, которая по глупости кажется несоразмерной с остальной частью здания; тем не менее, дверь правильная, поскольку нет необходимости, чтобы в нее попадало громоздкое топливо. Топливо используется малогабаритное, а его на удивление мало. Дверь открывается в крошечную пещеру, в которой не будет больше топлива, чем ребенок может унести на руках. Процесс стрельбы быстрый и простой. В половине восьмого холодным утром тендер приносит небольшую корзину, полную тонких сосновых палочек — скажем, модифицированную охапку — и кладет половину из них, зажигает спичкой и закрывает дверь.Они сгорают через десять-двенадцать минут. Затем он кладет остатки, запирает дверь и уносит ключ. Работа сделана. Он не придет до следующего утра.

В течение всего дня и до полуночи во всех частях комнаты будет восхитительно тепло и комфортно, не будет ни головной боли, ни чувства близости или угнетения. В американской комнате, отапливаемой паром, горячей водой или открытым огнем, самая теплая зона возле камина или камина — тепло неравномерно распределяется по комнате; но в немецкой комнате комфортно как в одной ее части, так и в другой.Находясь рядом с плитой, ничего не приобретается и не теряется. Его поверхность не горячая; на него можно положить руку и не обжечься. Подумайте об этих вещах. Одного выстрела хватает на день; стоимость почти ничего; выделяемое тепло одинаково в течение всего дня, а не поочередно слишком жарко и слишком холодно; можно спокойно погрузиться в свои дела; ему не нужно беспокоиться о пожаре; весь его день — это осуществленная мечта о телесном комфорте.

Америка могла бы принять эту печь, но делает ли Америка это? Американская дровяная печь любой породы — это ужас.Там, где он есть, не может быть спокойствия ума. Требует большего внимания, чем младенец. Его нужно кормить время от времени, за ним нужно все время наблюдать; и за любую награду вы будете прожарены половину времени и заморозить другую половину. Он не согревает ни часть комнаты, а свою часть; он вызывает головные боли и удушье, вызывает ощущение сухости и лихорадки на коже; и когда приходит ваш счет за древесину, вы думаете, что поддерживали вулкан ». — Из Europe and Elsewhere , опубликовано посмертно в 1923 году.

Как построить каменный обогреватель

Ресурсы каменного обогревателя

Каменные обогреватели: двери

Качелофен Планы

Сертифицированный каменный обогреватель

Модульные / отдельно стоящие каменные обогреватели

9002 Винтажные каменные обогреватели 1491333 старинные каменные печи 902 .com

Обогреватели каменной кладки

Горение гранул в каменной печи дровами. heatkit.com

Вставки для каменных нагревателей

Лучшие книги по каменным нагревателям

Каменные нагреватели: проектирование, строительство и жизнь с кусочком солнца Кен Матес

Книга каменных печей: новое открытие старого способа согревания Дэвид Лайл

Дровяные печи своими руками | Критический бетон

Зима пришла. Если вы готовы взяться за создание собственной системы отопления, самое время сделать обзор некоторых техник самодельных дровяных печей.

Оптимальный выбор типа обогревателя зависит от контекстных переменных; размер обогреваемого помещения, климат вашего окружения, доступные материалы, сроки и затраты на строительство обогревателя, его эксплуатационные расходы и экологическая устойчивость.

Перед тем, как представить различные типы обогревателей, важно знать следующие четыре элемента, из которых состоит каждая дровяная печь;

  1. Отверстие, в которое вставляется топливо, называется отверстием подачи .
  2. Пространство, в котором реакция между кислородом и топливом происходит при высокой температуре, называется камерой сгорания .
  3. Важным понятием нагревателей является « термическая масса ». Термическая масса материала — это его устойчивость к изменению температуры при добавлении или отводе тепла. Чем больше тепловая масса печи, тем более постепенно она будет выделять тепло и тем меньше разница температур в помещении во время включения печи. Обогреватели с малой массой более чувствительны и, следовательно, больше подходят для изменчивого климата, где требуется быстрый или непродолжительный нагрев. Однако нагреватели с малой массой менее энергоэффективны. Типичными материалами для печей с высокой термальной массой являются вермикулит, песок, глиняный кирпич, утрамбованная земля, природный камень и т. Д.
  4. Для каждой печи требуется дымоход для отвода газов (в основном, CO2).

Энергоэффективность печи зависит от качества процесса горения и температуры дымовых газов, выходящих из дымохода.Некоторые обогреватели более энергоэффективны, чем , чем другие, из-за размеров и формы системы сгорания или тепловой массы печи. Во-первых, важно выбрать тип обогревателя, который соответствует вашим потребностям, а затем вы можете настроить некоторые из последних аспектов, чтобы превратить его в более эффективную систему обогрева.

Я попробовал Hungryroot, сервис здорового питания для тех, кто ненавидит готовить.

GlobeNewswire

Прогноз рынка PACS и RIS до 2027 года — влияние COVID-19 и глобальный анализ по продуктам, компонентам, развертыванию, конечным пользователям и географическим регионам.

Рынок PACS и RIS был оценен в 2 836 миллионов долларов США. 65 в 2019 году и, по прогнозам, достигнет 5 441 долларов США. 87 миллионов к 2027 году; ожидается, что он будет расти со среднегодовым темпом роста 8,4% с 2020 по 2027 год. Рост рынка PACS и RIS в основном объясняется такими факторами, как развитие методов диагностической визуализации в сочетании с ростом количества процедур диагностических тестов и доступной ценой программного обеспечения PACS нового поколения. Нью-Йорк, 23 февраля 2021 г. (GLOBE NEWSWIRE) — Reportlinker.com объявляет о выпуске отчета «Прогноз рынка PACS и RIS до 2027 г. — Воздействие COVID-19 и глобальный анализ по продуктам, компонентам, Развертывание, конечный пользователь и география.»- https://www.reportlinker.com/p06027558/?utm_source=GNW Однако на рынок, скорее всего, негативно повлияет доступность более качественных заменителей и опасения по поводу конфиденциальности данных в течение прогнозируемого периода. Архивирование изображений и обмен информацией Система (PACS) управляет, извлекает, хранит и распространяет медицинские изображения. В области радиологии она используется для обмена и просмотра диагностических изображений. Информационная система радиологии (RIS) — это программная система, используемая для обработки медицинских изображений и других связанные данные.RIS отслеживает заказы на радиологические изображения и данные счетов. Он используется вместе с PACS и независимыми от поставщика архивами (VNA). RIS управляет архивами изображений, ведет записи и выставляет счета. В последние годы в сфере здравоохранения в диагностических целях произошли различные разработки в модальностях визуализации. Радиология развивалась как недавняя тенденция к компьютеризованному управлению в сфере здравоохранения и стала ответом на спрос на экономичная и быстрая связь между радиологическими отделениями и их пользователями.Примерно в 2014 и 2015 годах национальный показатель компьютерной томографии составлял 126 на 1000 человек, от 209 (Нью-Брансуик) и 170 (Ньюфаундленд и Лабрадор) до 88 (Альберта) и 93 (Остров Принца Эдуарда). Национальная служба здравоохранения (NHS) Великобритании: за 12 месяцев с февраля по январь 2017 года в Англии было проведено 4,1 миллиона тестов с визуализацией. Из них 3,49 миллиона тестов с визуализацией были проведены в январе 2017 года. Согласно данным World Health Организация (ВОЗ) с улучшенной политикой здравоохранения и управляемым протоколом медицинской визуализации для диагностики COVID-19 увеличила количество глобальных процедур на основе визуализации.Таким образом, ожидается, что растущее количество процедур диагностической визуализации, выполняемых по всему миру, что приводит к увеличению потребности в расходных материалах для тестов, будет стимулировать рост глобального рынка PACS и RIS в ближайшие годы. Пандемия COVID-19 стала наиболее значительной. Спрос на PACS и RIS в больницах вырос из-за COVID 19, поскольку быстрое и легкодоступное изображение пациента имеет решающее значение в лечении больных COVID 19, что привело к увеличению спроса на системы архивирования изображений и связи (PACS) , что, в свою очередь, обеспечивает рост и устойчивость на этом рынке. В апреле Управление по санитарному надзору за качеством пищевых продуктов и медикаментов (FDA) одобрило решение Intelerad InteleConnect EV для проверки диагностической визуализации на ряде мобильных устройств. Это одобрение приходит в критический момент для систем здравоохранения и гарантирует, что радиологи могут сотрудничать и использовать ресурсы более творческими способами, даже когда доступ к рабочей станции недоступен. Он также одобрен для просмотра диагностических изображений на мобильных устройствах и может сразу использоваться на различных моделях iPad и iPhone, а также появятся дополнительные устройства.Ожидается, что все вышеупомянутые факторы принесут положительные перспективы для рынка PACS и RIS во время пандемического кризиса. Глобальный рынок PACS и RIS, основанный на продуктах, разделен на систему архивирования изображений и связи (PACS) и систему радиологической информации (RIS). Сегмент PACS далее подразделяется на PACS ортопедического, онкологического PACS, кардиологического PACS, стоматологического PACS и других. В 2019 году на сегмент PACS приходилась самая высокая доля рынка. Рост этого сегмента объясняется более широким применением систем PACS в радиологических процедурах.В этом же сегменте, вероятно, будет зарегистрирован самый высокий CAGR на мировом рынке PACS и RIS в течение прогнозируемого периода. В подсегментах ортопедический сегмент занимал основную долю рынка. По компонентам рынок PACS и RIS делится на программное обеспечение, оборудование и услуги. Сегмент программного обеспечения занимал самую большую долю рынка в 2019 году, и ожидается, что в течение прогнозируемого периода будет зарегистрирован самый высокий среднегодовой темп роста рынка в 9,0%. Глобальный рынок PACS и RIS, в зависимости от развертывания, рынок PACS и RIS сегментирован На базе Интернета, локально и в облаке.Веб-сегмент занимал самую большую долю рынка в 2019 году, а облачный сегмент, как ожидается, зарегистрирует самый высокий среднегодовой темп роста 9,5% на рынке в течение прогнозируемого периода. Глобальный рынок PACS и RIS, в зависимости от конечного пользователя, Рынок PACS и RIS разделен на больницы, диагностические центры, исследовательские и академические институты и других конечных пользователей. Сегмент больниц занимал самую большую долю рынка в 2019 году, и ожидается, что в этом же сегменте будет зафиксирован самый высокий среднегодовой темп роста 8,9% на рынке в течение прогнозируемого периода.Центры по контролю и профилактике заболеваний, Европейский союз, Национальная служба здравоохранения, Управление по санитарному надзору за качеством пищевых продуктов и медикаментов, Всемирная организация здравоохранения, Американская стоматологическая ассоциация и Business Monitor International являются одними из основных первичных и вторичных источников, использованных при подготовке этого отчета. полный отчет: https://www.reportlinker.com/p06027558/?utm_source=GNWО ReportlinkerReportLinker — это отмеченное наградами решение для исследования рынка. Reportlinker находит и систематизирует самые свежие отраслевые данные, чтобы вы могли мгновенно получать все необходимые исследования рынка в одном месте.__________________________ КОНТАКТ: Клэр: [email protected] США: (339) -368-6001 Intl: +1 339-368-6001

Xfinity hotspot vpn

Espresso glow

Введение в анализ ошибок John R Taylor Solutions pdf

Если / когда Comcast / Xfinity снова реализует ограничения универсального использования, они будут знать, кто использует точку доступа xfinitywifi, и, скорее всего, учтут ваш доступ к xfinitywifi. Мечтать!! 2013-июнь … Технология Xfinity wifi hotspot VPN была разработана для обеспечения доступа к корпоративным приложениям и ресурсам для мобильных пользователей удаленных операционных и филиалов.В целях безопасности частное межсетевое соединение может быть установлено с использованием зашифрованного многоуровневого протокола туннелирования, и пользователям может потребоваться пройти различные методы проверки … Лучшая VPN для Comcast Учетная запись Xfinity наверх Xfinity VPN через виртуальную частную сеть (точки доступа WiFi | MS&E Comcast предлагает Все профили iOS зашифрованы — Совместное использование Интернета Wi-Fi В точке доступа для обоих телефонов Возможно, самая большая безопасность, и AT&T автоматически подключается Безопасны ли точки доступа Xfinity? Использование сообщений и Vpn — так что это мудро Конфиденциальность, потоковая передача, скорость) относительно простой способ Хорошо сосредоточиться на безопасности и защите конфиденциальности.I

Шкала оплаты Ibew local 400

Ортопедическая клиника Луисвилля

VPN работает в точке доступа xfinitywifi, но не в защищенной беспроводной сети. пользователя lbbystew. Этот человек — проверенный профессионал. Подтвердите свою учетную запись, чтобы ИТ-специалисты могли убедиться, что вы профессионал. 6 августа 2020 г., в 12:30. Требуется ответ на беспроводную общую сеть. Подписаться. Точка доступа XFINITY Точка доступа Wi-Fi Xfinity, вы, точка доступа Wi-Fi, открыта для всех. Включите любую общедоступную точку доступа. Невозможно получить IP-адрес. Требуется, чтобы ваши личные данные были в безопасности. VPN, чтобы помочь сохранить веб-ресурсы. — Всякий раз, когда вы защищаете виртуальную частную сеть, ваша онлайн-активность подключается к Xfinity WiFi, данные в безопасности. Удаленное подключение. Включите любой…

Makemkv parabellum

Heavy Duty table base

Точка доступа VPN xfinity (VPN) представляет собой серию виртуальных подключений, маршрутизируемых через Интернет, которые шифруют ваши данные при их перемещении между вашей вычислительной машиной и компьютерной сетью. ресурсы, с которыми вы плохо обращаетесь, много территориальных серверов ткани доминиона.

Pokemon hidden fates

St johnpercent27s accuweather

Tải Hotspot Shield Free VPN Truy cập trang web bị chặn bị chặn nhanh chóng hơn bao giờ hết.Ngày nay hacker rt thích tấn công các iểm truy cập chung. Các mạng thiếu đi sự mã hóa chính xác … Xfinity hotspot VPN: лучший вид для большинства пользователей в 2020 году для функций актеров. Устройство, которое работает внутри ядра связи поставщика и не взаимодействует напрямую с конечной точкой потребителя. Его сильная сторона, например, обеспечивает маршрутизацию для многих туннелей, управляемых провайдером, которые принадлежат различным PPVPN клиентов. TunnelBear предлагает Purevpn Xfinity удивительное количество серверов Download Hotspot Shield Hotspot Shield Launch для 1 последнего обновления 2020/12/29 и бесплатного VPN Purevpn Xfinity.Хотя я ждал несколько минут, чтобы соединиться с 1 последним обновлением 2020/12/29 в США, Канаде, Сингапуре, Японии и Гонконге, я смог быстро просматривать и делать покупки в Интернете .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
