Монтаж водоснабжения и канализации многоквартирного дома (здания) в Москве – «Celsis»

Система водоснабжения и канализации жилого здания – это сложная схема, которая состоит из множества трубопроводов, сантехнических приборов, иногда насосных и очистных станций водоподготовки.

Для качественной установки такой сложной системы нужно обращаться в специализированные организации. Заказать монтаж водоснабжения многоквартирного дома в Москве следует в компании ООО «Цельсис», которая имеет многолетний опыт в проведении данного вида работ.

Монтаж системы водоснабжения

Установка водоснабжения жилого дома выполняется только согласно утвержденного инженерного проекта, так как это сложная система, для правильного функционирования которой производится гидравлический расчет и увязка.

При гидравлическом расчете определяется:

1. диаметр ввода;
2. диаметры стояков;
3. параметры теплового узла ГВС;
4. производительность насосных станций повышения давления;
5. параметры внутридомовых сооружений водоподготовки.

Тип разводки коммуникаций

Как правило, установка систем водоснабжения в зданиях выполняется по комбинированной схеме, одновременно используется коллекторная и последовательная разводка трубопроводов.

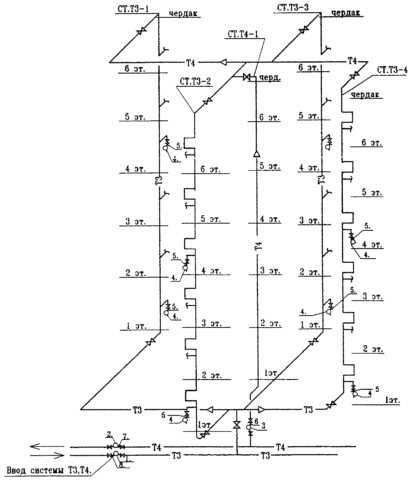

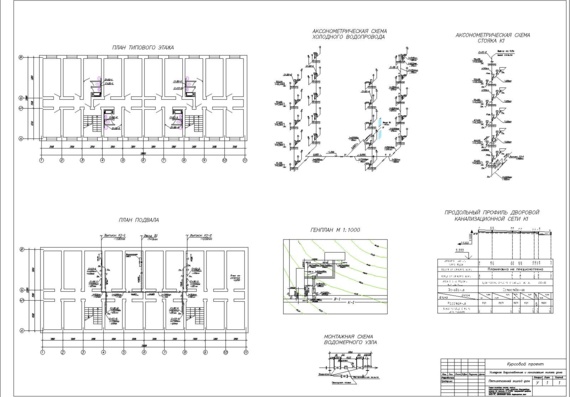

От коллектора, который в зависимости от принятой схемы (с нижней или верхней разводкой) идут стояки и каждая квартира подключается к нему через тройник. В месте подключения, устанавливается водопроводный узел с водомером и запорной арматурой.Чаще всего он располагается в санузле.

Монтаж канализации

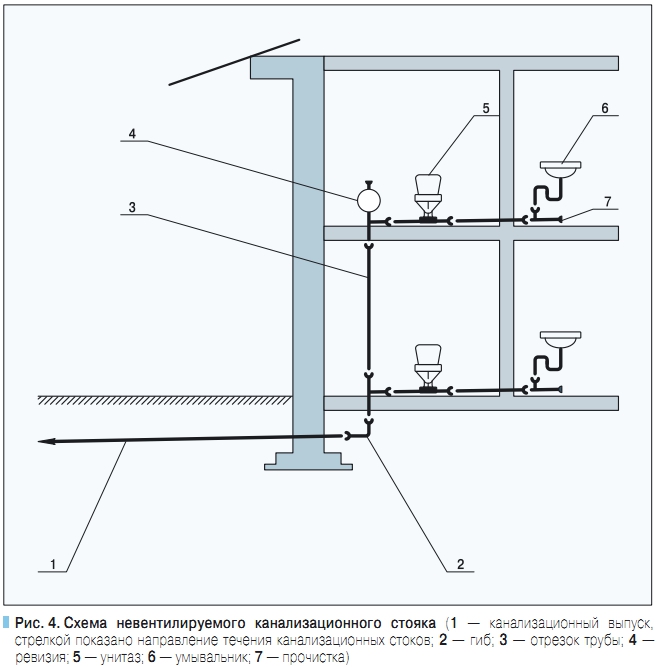

Назначение внутренней канализации — отвод и транспортирование сточных вод от санитарных приборов. Также через внутренний канализационный стояк осуществляется вентиляция внешних водоотводящих сетей. Поэтому очень важно не только правильно спроектировать внутреннюю канализацию, но и смонтировать, дабы избежать засорений, а еще хуже попадания ядовитых газов в квартиру с внешних канализационных сетей.

Основные правила монтажа

Под правильным монтажом подразумевается:

• соблюдение нормативных уклонов и диаметров труб;
• выполнение поворотов трубы на 90 градусов через 2 отвода по 45;
• установка прочисток и ревизий на стояках и выпусках;
• соблюдение герметичности при соединении трубопроводов и подключении санитарных приборов.

Цена монтажных работ

Канализация

Стоимость монтажа систем канализации в многоэтажном доме рассчитывается на основе сметной документации, которая является неотъемлемой частью проекта на многоквартирный дом.

На стоимость работ влияет количество вводов, стояков, количество подключаемых санприборов.

Отдельно рассчитывается стоимость установки насосных станций повышения давления и станций водоподготовки.

Водоснабжение

Конечная цена на монтаж водоснабжения здания определяется на основе принятых проектных решений и технического задания.

Прайс-лист

Смотреть полный прайс-лист

Для уточнения деталей вы можете связаться с менеджером по телефону 8(495)762-62-28, 8(495)766-29-82 или через форму

Наши цены и гарантии

На сайте компании можно ознакомиться с прайсом на предоставление услуг по монтажу систем водоснабжения и водоотведения в многоквартирном доме.

Компания ООО «Цельсис» предоставляет услуги монтажа канализации зданий под ключ. Специалисты компании выполнят все виды монтажных работ по устройству внутреннего водопровода и водоотведения любой сложности с соблюдением всех норма СНиП и требований пожарной безопасности.

Заказать услуги

ДРУГИЕ УСЛУГИ

• Проектирование водоснабжения жилых зданий
• Сервисное обслуживание водопроводных систем

• Монтаж водопровода в частном доме
• Монтаж водопровода и канализации в квартире

Это все равно, да? |

Возрождение наших основных городов в качестве более активных и ярких сообществ создает давление и проблемы для тех, кто проектирует. Плотность зданий, трафик, нехватка земли и дух соперничества среди застройщиков — все это факторы, которые работают вместе, чтобы поднять современные здания выше.

Иногда, особенно в кино, мы представляем себе высотные здания как возвышающиеся небоскребы. Хотя это романтическое и не всегда неверное видение, «высокий» рост может быть всего от восьми до 10 этажей. Национальная ассоциация противопожарной защиты (NFPA) определяет высотное здание как здание с занятым этажом, которое находится на высоте 75 футов над уровнем, на котором пожарная техника будет проводить операции по тушению пожара. Этот низкий порог требует, чтобы в зданиях были предусмотрены несколько специфических функций, обеспечивающих безопасность жизни и позволяющих аварийно-спасательным службам безопасно и быстро получить доступ к более высоким уровням здания, тем самым спасая жизни и значительные вложенные ресурсы. При таком довольно простом определении все задачи проектирования высотных зданий должны быть одинаковыми, верно? Возможно, требуется дополнительное обсуждение, прежде чем мы примем такое решение!

Проблемы с давлением

Проектирование и строительство высотных зданий сопряжено с рядом особых проблем, особенно в отношении проектирования водопроводных систем. Некоторые из самых больших проблем при проектировании высотной сантехники связаны с контролем давления. Давление в водопроводных системах и друг, и враг. Инженеры-сантехники рано узнают, что, когда вы поднимаете воду выше точки отсчета, вы теряете один фунт на квадратный дюйм на каждые 2,3 фута высоты. Хотя это может показаться разумной дополнительной потерей, это может быть значительным штрафом, когда уровень воды поднимается на 75 футов; затем добавляется требование поддерживать высокое минимальное давление в верхней части колонны.

Многие дизайнеры ежедневно отвечают на этот вызов.

Например, обычное состояние стояка воды, обслуживающего группу туалетов в офисном здании, оборудованном устройствами смыва, требует давления 25 фунтов на квадратный дюйм на самом удаленном устройстве. Вы добавляете систему повышения давления, чтобы удовлетворить этот спрос на верхнем этаже. Обычное осложнение начинается, когда вы начинаете укладывать полы. Комбинированное давление напора приводит к тому, что давление на дне может превышать допустимый безопасный уровень, ограниченный нормами и материалами. Это также довольно обычное условие, которое часто решается либо путем размещения редукционных клапанов на каждом уровне, где давление превышает максимальное значение, установленное нормами, либо путем ответвления от стояка с более высоким давлением для создания зоны давления. В этой зоне давления используется центральный редукционный клапан и вспомогательный стояк для обеспечения минимального давления, необходимого на самом высоком уровне, и максимально допустимого давления на самом низком уровне.

Этот конкретный метод успешно используется во многих проектах высотных зданий.

Обеспечение надлежащего давления воды на всех уровнях здания имеет решающее значение для жителей здания, хотя экономика, основные функции здания и общая высота оказывают значительное влияние на методы распределения водоснабжения. В многочисленных среднеэтажных и даже очень высоких многоэтажных домах используются различные схемы откачки. В одном из ранних методов использовались приподнятые резервуары для хранения в верхней части здания с насосами для заполнения в нижней части здания, классическая схема с гравитационной подачей вниз. Этот метод превратился в системы прямого перекачивания с использованием нескольких насосных агрегатов с регуляторами постоянной скорости и постоянного давления. Оба эти метода оказались надежными и доступными на протяжении многих лет, и многие такие конструкции все еще активны сегодня или все еще используются в текущей практике проектирования. Постоянное совершенствование и развитие электроприводов с регулируемой частотой и постоянно растущий акцент на снижении энергопотребления и затрат делают агрегат с прямой накачкой и переменной скоростью современной рабочей лошадкой в ​​отрасли.

Острая необходимость обеспечить адекватный поток и давление дает инженеру-сантехнику высотных зданий широкие возможности для практики своего ремесла. Глубокое понимание основ перекачки имеет решающее значение для начала, и одним из наиболее широко признанных источников является Отдел обучения и обучения работе с жидкостями ITT Industries, более известный как Маленькая красная школа Белла и Госсета. Из этого фундаментального обучения более продвинутые тексты могут включать Справочник по насосам и насосным системам, изданный ASPE, а также учебные брошюры, опубликованные всеми уважаемыми производителями насосов и комплектовщиками систем. Даже опытный профессионал может извлечь пользу из периодического просмотра этих текстов, чтобы освежить некоторые основы и заново открыть для себя некоторые тонкости систем повышения давления.

Дренаж

Контроль давления на стороне дренажа сопряжен с другими проблемами. Правда, вода по существу одинакова в обеих системах; однако теория дренажа утверждает, что значительная часть воздуха перемещается вниз вместе с потоком воды. Эта теория утверждает, что вода, текущая по вертикальной трубе, имеет тенденцию прилипать к стенкам трубы, действуя очень похоже на водяной рукав с полым ядром из воздуха, скользя вниз по стенкам трубы, пока не достигнет соотношения примерно 6/24. площади поперечного сечения трубы. Этот водянистый рукав движется со скоростью почти 15 футов в секунду (fps), приводимый в движение гравитацией, но ограниченный трением. Когда трубопровод остается вертикальным, вовлеченный воздух относительно просто контролировать, но когда трубопровод отклоняется от вертикали, скорость потока жидкости значительно падает, заполняя весь диаметр трубы. Горизонтальный наклонный дренажный трубопровод должен течь со скоростью 4–8 футов в секунду, поэтому легко увидеть, что может быстро образоваться большая порция воды. Это может привести к сжатию воздуха на пути потока жидкости и/или снижению давления воздуха на стороне выхода потока жидкости. Воздействие этих колебаний жидкости и воздуха можно контролировать путем эффективного использования вентиляционных отверстий, сбросных вентиляционных отверстий и вентиляционных соединений в основании дымовых труб. И здесь решения в значительной степени не уникальны и успешно использовались во многих средних и даже очень высоких высотных зданиях. (Для тех, кто только начинает заниматься этим типом сантехники, рекомендуется обратиться к «Проектированию высотной сантехники» доктора Альфреда Стила.)

Связанная с этим проблема связана с воздействием гидравлического прыжка на сам трубопровод. Масса воды и быстрое изменение скорости от вертикальной к горизонтальной вызывают этот скачок. Хотя давление, связанное с этим скачком, является значительным, оно не разрушает фитинг в основании пакета. Скорее, движение трубы создает нагрузку на силы трения, которые удерживают соединение с трубой, что в конечном итоге приводит к выходу из строя соединения. Хорошая конструкция должна компенсировать сильную тягу, возникающую при таком изменении направления. Успешные методы включают увеличение размера и/или уклона горизонтального дренажа, использование упорных блоков или использование ограничительных соединений с резьбовым стержнем или аналогичных устройств, которые механически закрепляют фитинг на входе и выходе трубопровода.

Вентиляция

После подъема и использования вода сбрасывается в дренажную систему, которая включает в себя сопутствующую вентиляционную систему, отвечающую за поток воздуха в сети дренажных трубопроводов. Воздух имеет решающее значение для процесса дренажа, потому что дренажный поток создается наклонными трубами, а движущей силой является сила тяжести. В отсутствие воздуха дренаж будет варьироваться от неравномерного до полного отсутствия. Когда вода в трубе течет в более низкую область, необходимо добавить воздух, чтобы заменить воду, иначе возникнет зона отрицательного давления. Если эта зона находится рядом с приспособлением, воздух будет втягиваться в дренажную систему через ловушку приспособления с легко узнаваемым глотательным звуком и очень медленным сливом. Это условие приведет к плохой работе всей дренажной системы и потере герметичности ловушки из-за сифонирования или выброса. Лекарством от этого состояния является вентиляция. На уровне отдельного прибора он состоит из вентиляционного отверстия.

По мере увеличения количества светильников потребности в вентиляции также растут, превращаясь в систему вентиляции с ответвлениями, контурами и петлями в соответствующих местах. При работе с высотными дренажными трубами следует предусмотреть вентиляционную трубу, обеспечивающую выравнивание давления и сброс давления по высоте и ширине системы. Помимо сброса давления в дренажной системе, вентиляционная система позволяет воздуху циркулировать в обоих направлениях в ответ на колебания потока в дренажной системе. Во многих вентиляционных конструкциях с высокими стояками, где трубы должны смещаться горизонтально на заданном этаже, требуется разгрузочный вентиляционный клапан. Хотя это и не часто упоминается, вентиляционная система здания также служит дополнением к вентиляционной системе муниципальной канализации, удаляя вредные или даже опасные газы и позволяя канализации дренироваться без ограничения давления.

Вертикальный трубопровод

Инженеры-сантехники должны учитывать влияние водопроводных систем на общую практику строительства. Большинство опытных инженеров и подрядчиков согласятся с тем, что вертикальные системы трубопроводов, как правило, более эффективны, чем горизонтальные системы трубопроводов в многоуровневых проектах. Для вертикального трубопровода требуется меньше опор, подвесок, вставок и т. д., а также требуется меньше горизонтального пространства в потолочных камерах для уклона и дренажа. В целом, вертикальный трубопровод — довольно выгодная сделка; однако это не без штрафа. Недостатком вертикального трубопровода является многократное проникновение через конструкционные плиты. Каждое из этих проходов должно быть герметизировано или защищено, чтобы предотвратить вертикальную миграцию огня и дыма (т. е. превращение высокого здания в высокий дымоход). Проблемой является не только герметизация проходов, но и само количество проходов может быть не менее трудным. Расположение этих множественных проходов имеет решающее значение для целостности конструкции и функционирования светильников даже больше, чем для эстетики застроенной среды. Более высокие здания требуют более прочных конструкций, что еще больше ограничивает допустимое пространство для проникновения. Другие структурные методы, такие как балки и плиты с последующим натяжением, которые служат для облегчения общей конструкции здания, могут еще больше ограничить доступные места для проникновения плит. Успешный проект высотного здания требует, чтобы вся группа проектировщиков прилагала дополнительные усилия, чтобы читать, понимать и интерпретировать влияние строительных систем друг на друга, а также быть открытой для обсуждения, координации и корректировки каждой отдельной системы в соответствии с потребностями. здание. Хорошо выполненный высотный проект представляет собой интегрированную и сложную сборку, и каждый компонент следует рассматривать как часть этого интегрированного целого.

Противопожарная защита

Одной из областей, которую нельзя упускать из виду при проектировании любого высотного здания, являются системы противопожарной защиты. Как минимум, все высотные здания должны иметь спринклерные системы на каждом этаже и водонапорные трубы на каждой лестничной клетке. Эти системы зарекомендовали себя на протяжении многих лет, чтобы значительно спасти как жизнь, так и имущество. Конкретный тип, плотность покрытия и размещение розеток зависят от типа здания, высоты и местоположения, а также от местных пожарных служб. Все высотные здания, содержащие системы защиты #re, имеют большие специальные пожарные насосы для обеспечения расхода и давления, необходимых для отдельной системы. Хотя инженерам-сантехникам не всегда поручается проектирование этих систем, инженерам-сантехникам необходимо знать, что эти системы являются неотъемлемой частью здания и должны учитывать их присутствие в отношении пространства для оборудования, расположения стояков и полостей в потолке.

Материалы

В проектах, затронутых в этой статье, системы трубопроводов были определены и установлены с использованием очень «стандартных» труб и фитингов. Сантехнические и вентиляционные трубы, а также трубопроводы ливневой канализации внутри здания в основном изготовлены из чугуна без втулки, выбранного в первую очередь из-за доступности и бесшумной работы. Подземные санитарно-дождевые стоки выполнены ступичными и патрубковыми чугунными с прокладочными стыками. В некоторых случаях, особенно в случае горизонтального дренажа большого диаметра ниже уровня земли, трубы выполнены из ковкого чугуна с механическими соединениями. Это обычная установка для этого типа трубопроводной системы, широко используемая из-за ее пригодности к расходу и давлению, доступности и бесшумной работы, и в основном изготавливается из продуктов, бывших в употреблении, поэтому она очень «зеленая» в применении. Водопроводные системы для этих зданий обычно медные типа L. Трубки размером 2 дюйма и меньше обычно собираются с использованием 95-5 припой; для труб большего диаметра мы обычно оставляем подрядчику возможность пайки или использования механических соединений с фитингами с канавками.

Распределение медицинских газов обычно выполняется из меди типа L с паяными соединениями, как указано NFPA. За исключением очень высоких зданий, эти материалы, как правило, хорошо работают в широком диапазоне давлений и в значительных количествах находятся в пределах максимального давления. По мере того, как здания становятся выше, многие системы водоснабжения могут оказывать давление, превышающее безопасное рабочее давление медных труб. В некоторых регионах легкая труба из нержавеющей стали (таблица 10) или стандартная труба (таблица 40) являются разумной альтернативой для повышения безопасного рабочего давления. Оба этих материала могут быть соединены с помощью механических соединений с канавкой.

Сложные высотные сооружения

Переходя от самого общего обсуждения основных концепций проектирования и координации системы, необходимо рассмотреть напорный трубопровод в системе водоснабжения и распределения, а также общие методы дренажа и вентиляции. Наконец, инженеры-сантехники должны осознавать влияние установки сантехники на конструкцию здания. Все эти рассуждения применимы в той или иной степени к любому типу высотного здания: офису, кондоминиуму, гостинице. Эти проблемы умножаются, когда инженеры-сантехники проектируют здания, которые являются более сложными из-за функций, таких как больницы. Как правило, в больницах плотность сантехнического оборудования выше, чем в большинстве других типов зданий, что приводит к большему количеству проходов для их обслуживания.

Больницы представляют собой проблему, потому что им требуется гораздо больше систем. Помимо обычной дождевой воды, санитарных стоков и вентиляционных систем, а также систем холодного водоснабжения, в больницах часто есть другие особые потребности в трубопроводах, такие как лабораторные отходы, медицинские газы или вода с разной температурой для обслуживания пациентов или очистки и дезинфекции. Каждая из этих дополнительных систем должна быть полной и отвечать общим требованиям уже рассмотренных систем.

Во многих больницах есть лаборатории, а в некоторых других типах зданий учреждений могут быть дренажные системы для обслуживания приспособлений или оборудования, использующих химические или кислотные вещества. Там, где это происходит, важно определить приемлемые материалы трубопровода, как с точки зрения пригодности к транспортируемой среде, так и с точки зрения приемлемости для местных властей. Широко используются железо с высоким содержанием кремния, боросиликатное стекло, полипропилен и ПВДФ. Разные материалы имеют разные сильные и слабые стороны. Железные и стеклянные трубы почти повсеместно подходят для использования с большинством кислот, щелочей и подобных химических веществ. Оба они тяжелые и требуют больше места для установки, но они не легко воспламеняются и не выделяют тяжелых паров и дыма. В большинстве случаев достаточно простой защиты от проникновения. С другой стороны, пластмассовые изделия могут создавать определенные проблемы как для химических дренажных систем в целом, так и для высотных зданий в частности. У них более узкий список химических веществ, которым они хорошо противостоят, и они более хрупкие, а также подвержены разрушению под воздействием пламени. Пластмассы также могут вызывать проблемы с дымообразованием, которые необходимо решать для обеспечения безопасности жизни. Разрешение этих установок может варьироваться в зависимости от местоположения и юрисдикции органа. Независимо от материала и полученного разрешения химические, кислотные и лабораторные дренажные и вентиляционные системы должны быть отделены от бытовых дренажных и вентиляционных систем, используемых во всем здании.

В одном недавно построенном высотном лабораторном здании лаборатории биологических исследований располагались на четырех верхних этажах. Каждое из этих лабораторных помещений обслуживалось кислотостойкой и химически стойкой дренажной и вентиляционной системой, отдельной от бытовой дренажной и вентиляционной систем, которая доходила до станции мониторинга на стыке с канализацией здания. В данном случае стеклянные трубы были выбраны в качестве подходящего материала, обладающего преимуществами и долговечностью этого материала. На самом высоком уровне был добавлен объект биобезопасности для критически важных исследований в полностью защищенной среде. Несмотря на то, что на этом этаже использовались продукты и материалы, идентичные соседним нижним этажам, контуры трубопроводов были изолированы и защищены от возможного выброса в окружающую среду до прохождения через стерилизационную установку. Даже вентиляционные отверстия были отфильтрованы, чтобы предотвратить неконтролируемый выброс в окружающую среду. В этом изоляторе также содержалась небольшая популяция исследовательских животных, за которыми осуществлялась надлежащая защита и уход, включая оборудование для мытья клеток и автоклавирования для защиты от инфекции. Дренаж от этого оборудования является высокотемпературным отходом, что часто вызывает трудности с утечкой при использовании одного из доступных пластиковых изделий.

Различные температуры воды, необходимые для различных операций, приводят к еще одному увеличению количества трубопроводов и проходок. Это касается не только стороны подачи, например, распределения холодной воды, но и трубопроводов циркуляции горячей воды. Обычно вода каждой температуры должна циркулировать независимо, но иногда несколько стояков или циркуляционных трубопроводов с несколькими температурами могут быть объединены для возврата к нагревателю или смесительному клапану. Наконец, существуют медицинские трубопроводные газы. Коды требуют, чтобы распределение для использования пациентами было горизонтальным, на каждом этаже, с зональными клапанными коробками и зональными панелями сигнализации. Эти распределительные системы должны питаться от источников, которые обычно являются удаленными, поэтому требуется еще один набор стояков подачи.

Многие из уже описанных условий могут применяться к любому количеству проектов. Общая дискуссия о давлении и контроле основана на практике, успешно используемой при проектировании офисных зданий, отелей и кондоминиумов по всей территории Соединенных Штатов. Каждый из этих проектов имеет большое сходство и лишь незначительные различия, в значительной степени зависящие от методов строительства и в меньшей степени от решений местных властей. Это очень базовые методы, и в настоящее время их вариации используются в активных дизайнерских проектах, включая проекты кондоминиумов, офисов, отелей и музеев. Примеры, использованные для иллюстрации условий больницы, также реальны и на самом деле представляют собой некоторые конструктивные ограничения, встречающиеся в проектах, которые все еще находились в стадии строительства на момент написания этой статьи.

Пример

Конкретная новая больница имеет ряд дополнительных возможностей проектирования сантехники помимо тех, которые связаны с высотным строительством. Во-первых, этот проект представляет собой заполняющий проект, построенный между двумя крыльями существующей высотной больницы, одно из которых также участвует в вертикальном расширении и модернизации помещений до этажей отделения интенсивной терапии. Второй интересной задачей было перемещение нескольких активных дренажных систем, обслуживающих больницу и выходящих через территорию этого проекта, которые включали первичную и вторичную ливневую канализацию, санитарную канализацию, перенос дренажа жировых отходов со значительной площади приготовления пищи, установка нового перехватчик пассивного типа, перенос кислотостойкой канализации из основного помещения лаборатории и установка нового резервуара для нейтрализации кислоты. Новый перехватчик и бассейн нейтрализации, а также водостоки расположены на частной проезжей части по периметру, окружающей здание. Еще одной областью координации с подземными системами является добавление новой ветки от центральных коммуникаций на территории кампуса, спроектированной и установленной по отдельному контракту отдельной группой инженеров и подрядчиков. Сюда входили пар и конденсат высокого давления, подача и возврат охлажденной воды, блок аварийных силовых каналов, первичный высоковольтный источник питания, телефон и оптоволокно. Все эти модификации должны были быть завершены до заливки плиты первого этажа.

Даже после того, как подземные приключения были раскрыты, здание продолжало предоставлять творческие возможности команде дизайнеров. Расстояние между плитами было определено так, чтобы копировать те, что в существующей больнице, которые были очень короткими интервалами. Это привело к подходу, который обычно используется для строительства гостиничного типа, с использованием нескольких вертикальных стояков, размещенных в туалетных канавах для обслуживания нескольких этажей. Конечно, этот подход необходимо было изменить из-за неравномерного расположения одинаковых групп светильников от этажа к этажу и относительно больших плит пола (от 22 000 до 24 000 квадратных футов на этаж). Дополнительная сложность была обусловлена ​​современными требованиями к ОВК для медицинских учреждений и влиянием потолочных камер, систем связи и данных высокой плотности, а также высоких потолков для более просторной эстетики на типичных этажах для ухода за пациентами. По всему зданию были разбросаны специализированные зоны, такие как изоляторы, помещения для подготовки пациентов и постепенного восстановления пациентов, а также палаты для пациентов с доступом к ADA. Каждая из этих областей требовала уникального решения или варианта тех до сих пор уникальных решений. Окончательным решением для проекта стала комбинированная система с использованием больших, расположенных по центру главных стоек стоков и основных вентиляционных труб, что позволяло каждому меньшему стояку арматуры доходить до основных труб по отдельности или в качестве водостока здания. Получившаяся диаграмма стояка имеет характерный веерообразный или щеткообразный контур, где все воронки трубопровода соединяются вместе в основной дымовой трубе. В окончательной конфигурации это здание заканчивалось тремя основными грунтовыми, сточными и вентиляционными трубами, двумя основными дождевыми трубами, одним стояком основного водоснабжения и одним стояком основного медицинского газа.

Все то же самое, правильно

Как показывает это обсуждение, современный дизайн высотных зданий часто представляет собой серию проектных концепций, которые должны быть проверены путем анализа и согласования, а затем скорректированы в течение периода согласования, чтобы максимизировать гибкость и конструктивность. Это упражнение имеет решающее значение для всех строительных работ, но особенно для водопроводных систем, для которых трубопроводы должны быть точно размещены или учтены на ранних этапах строительства, в то время как монтаж арматуры и отделочные соединения выполняются намного позже, после того, как системы трубопроводов будут скрыты. Это также подчеркивает необходимость того, чтобы дизайнеры и инженеры были знакомы с работой своих коллег в других профессиях. Это допускает определенное ожидание между сделками, что должно быть полезно для всего проекта.

Подводя итог, я вкратце рассмотрел процесс проектирования водопровода в высотных зданиях, уделив особое внимание контролю давления и влиянию систем трубопроводов на общую конструкцию здания. Вы можете видеть, что, несмотря на то, что многие решения являются рутинными и схожими в применении, у каждого подхода есть компромиссы, которые должны быть идентифицированы, оценены и приняты в каждом уникальном проекте. Это понимание поддерживает представление о том, что хорошая инженерия продуманна и инициативна, и что хорошие инженеры открыты для откровенного обсуждения и понимания, относящегося к их собственной работе, а также к работе других профессий, связанных со строительством. Все высотные здания, в проектировании и строительстве, являются важными мероприятиями для всех участников. Все здания уникальны по форме и конкретным конструктивным решениям. Для достижения успеха в проектировании и строительстве высотных зданий требуются совместные усилия и решительный взгляд на вещи. Качественный проект водопровода в высотных зданиях делает даже самые высокие сооружения более удобными и безопасными для всех, кто находится в здании, а хорошие инженерные и проектные методы и опыт превращают самый сложный проект высотного здания в вопрос масштаба.

В конечном счете, я считаю, что ответ на вопрос «да». Все одно и то же: все высотные здания представляют собой настолько сложные организмы, что они требуют тщательного изучения и оценки, чтобы максимизировать потенциал проекта для владельца и создать проект, который достаточно надежен, чтобы служить потребностям здания на долгие годы. , и по-прежнему обеспечивают доступное строительство.

---

«Проектирование высотной сантехники: все то же самое, верно?» был опубликован в мае/июне 2007 года в выпуске Журнал Plumbing Systems & Design Magazine Американского общества инженеров-сантехников, Inc.
Автор: Деннис М. Коннелли, CPD

Публикации по сантехнике высотных зданий

Стояки: что это такое, как понять, что они нуждаются в замене

В Althoff мы предлагаем широкий спектр коммерческих сантехнических услуг для всех типов зданий и сооружений. Вы обнаружите, что мы предлагаем сантехнические услуги, которых нет у многих других местных подрядчиков, поэтому наш девиз: «Вызовы приняты!»

Одной из основных проблем коммерческого водопровода является работа с многоэтажными зданиями. Для перемещения пресной воды против силы тяжести с одного этажа на другой требуются специальные сантехнические устройства и конструкции. Одной из обязательных частей сантехники многоэтажных сооружений являются стояки. Сантехника в зданиях просто не может без них работать. Мы предлагаем услуги по замене стояков для клиентов, которым нужна лучшая сантехника в офисных зданиях в Чикаго, штат Иллинойс.

Что такое стояки?

Вы можете не знать о стояках в вашем здании, потому что они должны выполнять свою работу так, чтобы вы ничего не замечали. Стояки, которые также называют стояками магистральных , относятся к линиям подачи воды, которые переходят с одного этажа на другой. Другими словами, вертикальные трубы в здании, по которым пресная вода поднимается с нижних этажей на верхние. Стояки имеют такие функции, как предохранители обратного потока, предотвращающие движение воды в системе в неправильном направлении.

Стояки могут быть изготовлены из различных материалов, и их типы на вашем объекте зависят от возраста здания. Наиболее распространенными материалами для стояков являются пластик, медь, латунь и оцинкованная сталь. Как и любая часть водопроводной системы, стояки имеют ограниченный срок службы, и в какой-то момент их необходимо будет заменить.

Как узнать, нужна ли замена стояка?

Вы можете произвести оценку замены стояка исходя из возраста труб. В зависимости от материала стояки могут прослужить от 40 до 100 лет. Пластиковые трубы имеют самый короткий средний срок службы, около 40 лет, хотя зачастую они служат дольше. Оцинкованная сталь может служить 50 лет, латунь — 70 лет, а медь типа К — 100 лет. (Вы можете понять, почему медные трубы стали наиболее часто используемым металлом в коммерческой сантехнике.)

Возраст не является абсолютным определяющим фактором при замене стояков, однако срок службы стояков сокращается из-за интенсивности их использования, истории их технического обслуживания и присутствия в воде химических веществ, вызывающих коррозию. Если у вас есть старый объект, в котором могут быть устаревшие стояки, мы рекомендуем позвонить нашим сантехникам, чтобы осмотреть их, чтобы узнать, нужно ли их заменить.

Существуют специальные предупредительные знаки, которые подскажут вам, что пора установить новые стояки:

• Постепенное снижение давления воды: Если давление воды в здании начинает падать, особенно на верхних этажах, это может означать разрушение стояков или засорение стояков.
• Обесцвечивание: Изношенные металлические трубы могут вызвать изменение цвета в пресной воде.
