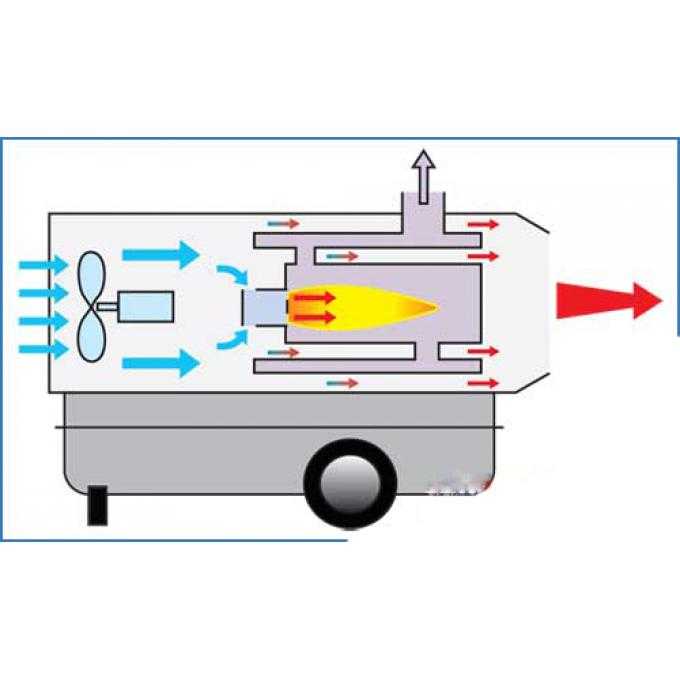

Принцип работы и профилактический ремонт тепловой пушки MASTER B 150 CED. Статьи компании «MASTER»


Особенности электрической схемы

Среди множества модификаций, широкой популярностью пользуется электрическая схема тепловой пушки. Вся электрическая часть помещается внутри корпуса. Здесь же располагаются ТЭНы имеющие ребра, для улучшения теплоотдачи.

На общей схеме, все органы управления размещены в задней части корпуса. С их помощью производится регулирование температуры, переключение с одного режима на другой. Специальные устройства подают световые и звуковые сигналы, когда устройство подключается в сеть.

При выборе электрической тепловой пушки, необходимо максимально точно определить объем пространства и общие размеры помещения, которое предполагается обогревать. От этого будет зависеть надежная и безопасная работа устройства.

Неисправности в работе дизельной пушки и как их устранить

Дизельная пушка срабатывает и сразу затухает? На холоде пушка не запускается? Слишком большое пламя? Простые и подходящие решения разных неисправностей бывает сложно найти. В данной статье мы рассмотрим варианты самостоятельного исправления неполадок в работе дизельной тепловой пушки.

Легкий способ разобраться в поломке

Откройте верхний кожух дизельной пушки и попробуйте завести ее с открытым верхом. Пушка заработала в таком положении? Значит необходимо сделать замену воздушных фильтров, которые уже засорились. Дизельная пушка не заработала даже с открытым верхом: попробуйте чуть подтолкнуть крыльчатку вентилятора. Когда крыльчатка прекращает вращаться через 1-2 вращения, это означает что воздушный насос исправлен. Крыльчатка вентилятора не останавливается продолжительное время — в пушке проанализируйте состояние графитного диска, возможно он уже разрушен.

Теплогенератор включается на короткое время

Рассмотрим несколько причин такого явления:

  • Неправильно отрегулированное давление нагнетания;
  • Засорение сопла или фильтров;
  • Загрязнена линза фотодатчика, находится в неправильном положении или неисправна;
  • Неисправность подачи электричества между фотодатчиком и платой прибора.

Неподходящее топливо

По случайности, вы могли использовать топливо, не подходящее по сезону. К примеру, заправить пушку «летним» топливом в зимнее время. При простое топливо загустевает, что тоже является одной из причин постепенного угасания теплогенератора. Откройте корпусный кожух и запустите пушку. Если она заработала, то необходимо либо сразу заменить топливо на подходящее по сезону, либо дожечь используемое и только тогда заправить новым.

Слабое пламя

Порой, данная причина требует противоположных действий, например: 1. Горение небольшое или огонь выходит за грани тепловой пушки — попробуйте понизить давление нагнетания; 2. Когда пламя слабовато горит и установлена слишком низкая тепломощность — увеличьте давление.

Не срабатывает вентилятор

Возможно терморегулятор настроен на очень низкое давление, попробуйте сначала изменить его настройки. Если с этим все в порядке, то скорее всего не поступает ток в электрическом соединении между печатной платой и двигателем. Проверьте исправность проводки в пушке.

Не срабатывают теплогенератор и индикатор

Логично предположить в данной ситуации, что причина в отсутствии электропитания. В следствие перегрева тепловой пушки мог сработать термостат. Обратите внимание не сгорел ли предохранитель. Поступает ли к нему электричество между печатной платой и датчиком температурного предела. Замените предохранитель и обязательно проверьте и протестируйте поступление электропитания по проводке.

Электрическая тепловая пушка в действии

Из множества конструкций обогревательных приборов этого типа, электрическая схема тепловой пушки является наиболее простой и безопасной. В процессе работы, от вентилятора поступает воздушный поток, обдувающий ТЭНы. При нагреве, воздух приобретает заранее заданную температуру с помощью терморегулятора.

Корпус тепловой пушки может поворачиваться относительно поддерживающих ее опорных конструкций. В горизонтальной плоскости необходимый угол может выставляться в обе стороны от основной оси.

Включение прибора осуществляется после включения его в сеть. При этом загорается световая сигнальная индикация. Непосредственный пуск выполняется переключателем, путем выставления его в определенное положение. Необходимая мощность устанавливается с помощью отдельного переключающего устройства. В электрической схеме присутствует специальный термовыключатель. Он полностью отключает тепловую пушку от сети, когда температура ее корпуса становится выше 100 градусов.

Ремонт тепловых пушек

В нашей компании вы сможете взять в аренду тепловые пушки, пока ваша находится в ремонте. К сожалению, услуги по ремонту тепловых пушек мы не предоставляем.

Тепловые пушки предназначены для непрерывной работы длительное время, и, как и любое оборудование для постоянной работы, требуют периодического обслуживания и ремонта. Обслуживание тепловых пушек заключается в их чистке и настройке таких параметров, как: зазор воздушной заслонки, давление компрессора, давление топливного насоса и т. п. А ремонт тепловых пушек заключается в поиске неисправных деталей и их замены.

Рассмотрим для примера тепловую пушку Master BV 110 E. Это дизельная тепловая пушка непрямого нагрева с электронным контролем пламени.

Принципиальное устройство такой пушки довольно простое. Топливо с помощью топливного насоса подается в форсунку, где оно распыляется в камере сгорания. Перед форсункой расположены два электрода, зажигающие топливо. Также в камеру сгорания нагнетается вентилятором воздух. Если пушка непрямого нагрева, то камера сгорания имеет два независимых контура, что позволяет не смешивать нагретый воздух с продуктами сгорания.

Процесс обслуживание дизельной тепловой пушки заключается в чистке следующих ее компонентов: вентилятор, электроды зажигания, форсунка и диффузор и камера сгорания.

Преступим. Снимаем кожух с задней и передней части.

Теперь имеем доступ к вентилятору и задней решетки. Чтобы добраться до форсунки, отключаем от камеры сгорания: 2 провода электродов зажигания (красные), фотодатчик (черный), топливопровод (медная трубка), а также по 2 провода от тепловых датчиков на камере сгорания. Все провода отсоединяются руками, только для топливопровода нужен ключ.

Чтобы вынуть камеру сгорания, нужно отвернуть один шуруп в нижней передней части корпуса.

Чтобы снять блок с форсункой и диффузором нужно отвинтить две гайки на заднем торце камеры сгорания.

Теперь надо тщательно почистить форсунку, электрода и диффузор.

Камера сгорания неразборная, но ее также можно хорошо очистить от сажи с помощью компрессора.

После очистки тепловой пушки необходимо также выставить нужные зазоры между электродами, а также зазор воздушной заслонки в камеру сгорания.

Всё. На этом обслуживание закончено.

При ремонте тепловых пушек данного типа основной задачей является поиск неисправных деталей. Что может быть как легкой задачей, если поломка механического характера, так и довольно нетривиальной, например, при сбоях системы поддержания пламени, приходится пошагово проверять все элементы системы управления.

После выявления несправной детали, остается найти ее в деталировке и заказать.

Запчасти тепловой пушки Master BV 110 E Запчасти тепловой пушки Master BV 290 E

Напоследок ссылка на канал с небольшими роликами про ремонт тепловых пушек Master.

Газовые теплопушки

Наиболее часто в газовой теплопушке из строя могут выходить следующие конструктивные элементы:

  • нагнетающий вентилятор;
  • пьезоэлемент для воспламенения газа;
  • контрольно-защитные узлы;
  • устройство подачи топлива.

Поэтому ниже мы укажем, какие могут возникать неполадки в работе газовых теплоагрегатов, а также как их можно устранить своими руками:

  1. Не воспламеняется газ. В этой ситуации, как правило, вышел из строя пьезоэлемент. Рекомендуется почистить зажигатель и выставить зазор между электродами. А в случае, если проблема не решена, то необходимо полностью заменить пьезоэлемент.
  2. Газ подключен к теплопушке, но в камеру сгорания не поступает. Причиной этой неисправности является засорение горелки. Рекомендуется прочистить этот элемент с помощью компрессора, иначе говоря, нужно продуть горелку мощной струей воздуха.
  3. Появился неприятный запах угарного газа. Как правило, появление этой неисправности связано с тем, что появилась утечка в газопроводных шлангах. Поэтому, чтобы устранить этот дефект, необходимо поджать крепежные хомуты или отрезать концы шланга. Если эта процедура не помогает, то необходимо заменить эти магистральные шланги.
    Совет специалиста: проверить предполагаемые места утечки можно с помощью мыльного раствора. Если газ вытекает, то в этом месте он будет надувать мыльные пузырьки.
  4. Теплопушка сама по себе начала отключаться. Этот сбой означает то, что вышел из строя электронный клапан, который регулирует подачу топлива. В этом случае рекомендуется заменить этот элемент полностью.
  5. Агрегат работает стабильно, но значительно увеличилось потребление газа. Этот дефект связан с неисправностью редуктора. Для экономии топлива можно заменить этот элемент.
  6. Горелка горит, а теплый воздух не поступает. Причина этой неисправности заключается в вентиляторе. Для начала нужно проверить электропитание и всю контактную группу. Если дефекты не выявлены, то необходимо заменить вентилятор полностью.

Неисправности нагревательных элементов

Случается довольно часто. Это сразу заметно, когда в помещение поступает слегка теплый, а то и вовсе холодный воздух. Как правило, нагревательные элементы не подлежат ремонту и должны быть заменены. Определение неисправных нагревательных элементов производится при помощи индикаторной отвертки. При проверке питающие провода отсоединяются. В отдельных случаях сгоревший элемент видно визуально в связи с деформацией внешней металлической оболочки и оплавленными пластинами радиатора.
