Схема узла смесительного узла: Смесительный узел для вентиляции, для калориферов. Смесительный узел для приточных установок. Узел регулирования

Содержание

схема термосмесительного узла подмеса, как работает, самодельная смесительная группа, насосный узел смешивания

Содержание:

Зачем нужен смеситель и как работает он
Схема подсоединения термосмесительного узла
Сборка смесительного узла своими руками
Настройка узла подмеса
Особенности устройства смесительной группы
Внешние датчики температуры теплого пола
Преимущества обогрева пола с подмесом
Особенности обустройства смесительных узлов

Назначение термосмесительного узла для теплого пола заключается в поддержании нужной температуры в системе посредством перемешивания теплоносителя, идущего от котла и из обратки. Его можно сделать собственноручно, но при условии соблюдения определенных требований.


Зачем нужен смеситель и как работает он

Прежде всего, домашнему мастеру нужно разобраться с принципом работы смесительного узла теплого пола. Сферой его использования является только конструкция водяного теплого пола.

Схема обогрева включает котел, греющий жидкость, отопительные контуры и радиаторы. Агрегат обычно нагревает теплоноситель до 95 градусов. При этом идеальной считается температура не более 31 градуса, поскольку для комфортного передвижения по напольной поверхности она не должна быть горячей или холодной.


Также следует обращать внимание на:

  • вид и толщину напольного покрытия;
  • высоту цементной стяжки, в которой уложены трубы.

С учетом вышеизложенного ясно, что для отопительных контуров больше всего подходит температура рабочей среды в пределах от 35 до 55 градусов. Но жидкость в котле слишком горячая. Поэтому для понижения степени нагрева задействуют узел подмеса, в котором осуществляется смешивание воды, имеющей высокую и низкую температуры.

Уже в охлажденном состоянии теплоноситель поступает в трубопровод пола.

Теплоснабжающая система благодаря наличию смесителя функционирует корректно и без проблем. Кстати, имеются такие полы с обогревом, которые работают и без этого устройства. Но их оснащают смесительным узлом для котла, и тогда рабочая среда нагревается до оптимального температурного показателя.

Схема подсоединения термосмесительного узла

Чтобы конструкцию напольного покрытия с обогревом подсоединить к котлу, работы производят согласно схеме смесительного узла теплого пола, зависящей от отопительной системы, которая может быть однотрубной или двухтрубной. Для однотрубного варианта нужно постоянно держать байпас открытым, а для двухтрубного нет.


Проект может быть как элементарным, так и содержать ряд дополнительных устройств. В любом случае для коллекторной группы нужно устанавливать термостаты, клапаны и приборы, управляющие расходом среды. Перемешивание теплоносителя можно осуществлять либо на всех отводах от коллектора, или же перед ними.

Сборка смесительного узла своими руками

Поскольку на них высокие цены, многим хозяевам выгоднее собирать смесительный узел для теплого пола своими руками. Помимо этого, иногда невозможно отыскать регулятор, имеющий необходимое число входов. В такой ситуации нужно приобрести гребенки и установить их собственноручно.

Чтобы собрать узел, необходимо подготовить:

  • клапан двух- или трехходовой;
  • ручной воздухоотводчик;
  • особые гайки;
  • зажимы;
  • клапан обратки;
  • шаровой кран;
  • тройники;
  • циркуляционное насосное оборудование;
  • устройства для измерения температуры.

Работа производится поэтапно:

  1. Изготовление коллектора
    . Собрать его можно путем спайки тройников из полипропилена, либо скручиванием тройников, при этом их диаметр должен быть равен ¾ дюйма. При применении технологии спайки стоимость коллектора получится дороже, так как на все ответвления гребенки следует устанавливать МРН, имеющую высокую цену. Лучшим выбором считается использование тройников – их нужно правильно подобрать. Для гребенки хорошо подойдут детали с одним внутренним концом и двумя внешними. Их скручивают между собой с использованием пакли.
  2. Создание гидрострелки. Ее можно изготовить и без трехходового крана. Для этого достаточно задействовать регулировочный кран, применяемый для отопительных радиаторов. Также потребуются 2 тройника как в случае с гребенками и 2 соединительных ниппеля, имеющих наружную и внутреннюю резьбу, длиной 50 сантиметров. Сборку выполняют на пакле: с обеих сторон крана вкручивают ниппели, а потом к ним присоединяют по одному тройнику.
  3. Монтаж насоса. Сделать своими руками насосный узел для теплого пола нельзя — его можно только приобрести (прочитайте: «Для чего нужен насосно смесительный узел для теплого пола – принцип работы, выбор, правила установки»). Насос монтируют внизу гидрострелки, путем использования разъемных соединений, имеющихся в комплекте. Его также можно задействовать вместо гидрострелки и он будет функционировать не хуже ее.
  4. Подсоединение к гребенкам гидрострелки. Желательно применить разъемные соединения. Если насос является отдельным узлом, тогда нужен патрубок. Его протяженность должна равняться этому же параметру у насоса. Патрубок размещают на подаче, а к нему подсоединяют коллектор – именно по данной причине использовать насосное оборудование вместо гидрострелки экономичнее. Далее гребенки комплектуют кранами Маевского, регулировочными клапанами, или автоматикой для сброса воздуха.

Затем самодельный смесительный узел для теплого пола помещают в особый шкаф и подключают к отопительной конструкции. Присоединяют его при помощи отсекающих кранов. Точно также производится соединение узла и теплого пола. Чтобы не возникла путаница, надо соблюдать раскладку — подачу и обратку каждого сегмента следует подключать последовательно. Также нужно подсоединить к насосу электроснабжение.

Настройка узла подмеса

Когда завершен монтаж смесителя, приступают к проверке его пригодности к работе. Обычно это занимает больше времени, чем сама установка.

Последовательность действий следующая:

  1. Сначала снимают сервопривод. Это требуется сделать, чтобы в процессе настройки предотвратить его влияние на узел смешивания для теплого пола. Устанавливают перепускной клапан на последнее деление, чтобы он случайно не сработал при настройке и был в абсолютном бездействии.
  2. Затем приступают к уравновешиванию контуров. Прежде всего, закрывают радиаторный контур, а точнее запорный балансировочный вентиль, расположенный на первой линии. С клапана удаляют крышку и перемещают его шестигранным ключом по часовой стрелке в конец. Когда настраивают смесительный узел — контуры теплого пола балансируют с использованием специальных клапанов. При наличии одной линии, производить уравновешивание не надо.
  3. В случае необходимости настройки регуляторы открывают на максимум. Клапан запирают в контуре до наилучшего размера, добиваясь наибольшего уклонения от расхода.
  4. Согласно данной схеме выполняют регулировку линий обогрева в целом. Когда расходные данные при балансировке сбиваются, их снова настраивают. Если при открытых вентилях не удается отрегулировать расход, тогда увеличивают рабочую скорость насоса.
  5. Далее предстоит увязать насосно — смесительный узел для водяного теплого пола с другими элементами системы. Для этого приоткрывают радиаторный запорный клапан, который был закрыт до начала настройки. Его раскрывают на величину, которая соответствует оптимальному расходу носителя тепла.
  6. Для контроля над ним используют расходомеры. Кроме этого, настройку можно осуществить посредством возвратного хода в системе. Далее на перепускном клапане устанавливают вентильное давление. Оно должно быть не более 10% от наивысшего давления в насосе. Клапан активизируется, когда агрегат начинает нагнетать давление при минимальном расходе воды. Читайте также: «Как устроен смеситель для теплого пола – принцип работы, виды, правила установки».

Особенности устройства смесительной группы

Простой смесительный узел для теплого пола в типовой комплектации состоит из таких элементов:

  • вентилей — термостатических и настроечных;
  • термостатической головки;
  • устройства температурного контроля;
  • насоса.

Оба вида смесителей с двух- и трехходовыми клапанами смешивают холодный и горячий теплоноситель, формируя постоянный круговорот.

Двухходовой клапан снабжают термической головкой, имеющей датчик, который в реальном времени проверяет температуру и в случае необходимости приостанавливает подачу воды от котла. Нагретая жидкость начинает поступать, если остывает при смешивании с потоком обратки. Данный вид клапана задействуют для помещений площадью, не превышающей 200 «квадратов».

Трехходовой клапан отличается значительной пропускной способностью. Его используют для больших и просторных помещений, где отопительная система насчитывает немало контуров, а также применяют контроллеры окружающего пространства.

Внешние датчики температуры теплого пола

Подобные устройства используют для отопительных систем для обеспечения автоматической регулировки степени нагрева теплоносителя в зависимости от погоды. Например, когда снаружи дома становится холодно, поступает сигнал на повышение температуры нагрева воды.


В случае теплой погоды, датчик сигнализирует о потеплении и о том, что следует понизить температурные параметры. Конструкционное решение предполагает возможность поворота на 90 градусов. Контроллер насчитывает 20 участков и мониторит погоду снаружи дома.

Если температура жидкости ей не соответствует, тогда вентиль разворачивается на требуемое число делений. Сделать это можно и собственноручно, но с погодным датчиком отслеживать температуру за окном намного удобнее.

Преимущества обогрева пола с подмесом

Когда имеется узел подмеса для теплого пола, система обогрева имеет немало плюсов:

  1. Комфортное проживание. Это возможно по причине поступления тепловой энергии в результате излучения, а не конвекции. Кроме этого напольная поверхность и помещения обогреваются равномерно. В комнатах нет мостиков холода и чересчур горячих батарей. Все эти обстоятельства способствуют созданию комфортной и здоровой атмосферы и отсутствию пыли. Напольная поверхность всегда сухая, на ней отсутствует среда питания для клещей, плесени и иных вредных микроорганизмов.
  2. Финансовая выгода. При правильном монтаже трубок и эффективном функционировании конструкции можно значительно сэкономить на обогреве домовладения. Доказано, что в квартирах расходуется меньше электроэнергии примерно на 30% при условии, что у потолка стандартная высота.
  3. Безопасная эксплуатация. Это обстоятельство имеет немаловажное значение для помещений, в которых постоянно присутствуют люди. Благодаря функционированию системы с обогревом напольного покрытия и тому, как работает смесительный узел для теплого пола, жильцы не имеют ожогов и других повреждений, которые можно получить при использовании, например, конвекторов или масляных радиаторов.
  4. Гигиена. Система водяного пола, оснащенная смесителем, позволяет периодически производить дезинфекцию финишного напольного покрытия. Его можно очищать моющими средствами и водой. Данная система отопления идеально подходит для помещений с повышенными требованиями к гигиене. Например, водяной пол со смесительным узлом монтировать можно в больницах и детских дошкольных учреждениях.
  5. Удобство. Для водяной системы пола не требуется устанавливать в обогреваемой комнате дополнительные приборы. Все нужные для него элементы обычно помещают в кладовках. Поэтому при планировке интерьера помещения для них не выделяют место.

Особенности обустройства смесительных узлов

Смесительную группу для теплого пола своими руками, в которой теплая жидкость перемешивается с холодной, устанавливают рядом с калорифером. Если гидравлические элементы системы соединены при помощи эластичных трубок, тогда узел нужно прочно зафиксировать на стене.

Перед началом монтажа необходимо убедиться в наличие места для беспрепятственного доступа к деталям смесителя. Регулировочный клапан следует размещать в зоне вхождения теплоносителя в калорифер.

При выборе материала изготовления труб нужно удостовериться, что он способен выдержать температуру заходящей жидкости. Специалисты рекомендуют приобретать полимерную трубную продукцию. Следует помнить, что трубы из оцинковки запрещено использовать для гликолево-водных растворов.


Желательно, чтобы запорные элементы были сделаны из латуни и бронзы, трубки из черной стали, а насосное оборудование из чугуна. Стальные изделия для системы с внешней стороны в заводских условиях грунтуются и окрашиваются.

При выборе места расположения и присоединения узла нужно помнить о воздушных пузырях, которые могут появляться от отвода контура котла. Также нужно исключить возможность попадания воды или конденсата на элементы системы, находящиеся под напряжением.

С учетом вышеизложенной информации можно сделать вывод, что узел подмеса следует выбирать в индивидуальном порядке так, чтобы максимально обеспечить удобство пользования конструкцией обогрева напольной поверхности. Можно подобрать схему подключения самостоятельно или приобрести полностью готовую конструкцию.


Смесительный узел (узел регулирования, узел обвязки)

Главная \ Полезное \ Статьи \ Смесительный узел (узел регулирования, узел обвязки)

 1. Назначение

Смесительный узел (узел регулирования, узел обвязки) является важной частью практически любой современной системы вентиляции с водяным нагревателем. Существует большое количество разновидностей схем смесительных узлов и, в принципе, любая из этих схем имеет право на существование и может быть применена в зависимости от особенностей режима работы нагревателя и отопительной сети, к которой он подключен.

Узлы обвязки предназначены для систем автоматического регулирования теплоснабжения канальных нагревателей, центральных кондиционеров и приточных вентиляционных установок.

Необходимо упомянуть, что смесительный узел может применяться для работы в качестве обвязки водяного охладителя, но конденсирующаяся на холодных поверхностях, вода может вывести из строя компоненты смесительного узла, находящиеся под напряжением, однако применение теплоизоляции элементов  устраняет эту проблему.

Автоматическое регулирование температуры воздуха осуществляется изменением температуры воды, подаваемой в теплообменник (воздухонагреватель или воздухоохладитель), при сохранении постоянного расхода

2. Условия эксплуатации

Вода, протекающая через узел, не должна содержать нечистот, твердых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, цинка, пластмасс, резины, чугуна. Максимально допустимые эксплуатационные параметры отопительной воды:

  • максимально допустимая температура воды +130С;
  • максимально допустимое давление 1МРа;
  • минимальное рабочее давление 20 kPa.

Для недопущения конденсации влаги в обмотке мотора насоса рабочая температура воды при эксплуатации не должна снижаться до температуры окружающего воздуха.

3. Устройство смесительного узла

Основными элементами смесительного узла являются:

— Регулирующий клапан (в некоторых источниках он называется регулирующий вентиль или трехходовой вентиль)

 — Электропривод регулирующего клапана
 — Циркуляционный насос
 — Запорные шаровые краны, фильтр, обратный клапан, балансировочный вентиль и прочая арматура

Компоненты смесительного узла изготовлены из латуни, нержавеющей стали, оцинкованной стали и чугуна, уплотнения — из каучука и пластмасс. Большинство резьбовых соединений проклеены, только соединения на фильтре для удобства манипуляции уплотняются тефлоновой лентой.

Качество всех собранных узлов проверяется. Все узлы опрессовываются.

4. Принцип работы смесительного узла

Регулирование смесительным узлом мощности  осуществляется с помощью насоса, который обеспечивает постоянную циркуляцию воды в обогревателе, и трехходового вентиля с сервоприводом, обеспечивающего смешение воды, поступающей из котла, и воды, выходящей из воздухонагревателя.

Насос служит только для преодоления потерь давления в воздухонагревателе и в компонентах самого смесительного узла. При необходимости полной мощности воздухонагревателя вся вода протекает в большом контуре из котла, в направлении  через воздухонагреватель обратно в коллектор отопительной воды.

Если полная мощность не требуется, трехходовой вентиль начинает пропускать часть обратной воды, плавно понижая температуру, протекающей через воздухонагреватель отопительной воды. При нулевой отопительной мощности вода протекает только в контуре воздухонагревателя, т.е. вентиль пропускает только обратную воду. Во избежание полной остановки тока воды в котловом контуре смесительный узел оборудован байпасом. Избыток отопительной воды возвращается через байпас к коллектору воды. На байпасе установлен обратный клапан и регулирующий вентиль, который служит для установки оптимальной потери давления байпаса. Байпас служит для выравнивания давления так, чтобы не допустить взаимного влияния насосов, т.е. изменения расхода воды через воздухонагреватель, а также предотвращает охлаждение воды в котловом контуре.

         5. Типовой ряд и присоединительные размеры смесительных узлов

Тип узла

Теплосеть

Теплообменник

Расход м3/ч

УР-P40-10

3/4″

3/4″

0. 2-0.5

УР-P40-16

3/4″

3/4″

0.3-0.8

УР-P40-25

3/4″

3/4″

0.5-1.1

УР-P40-40

3/4″

3/4″

0.8-1.6

УР-P60-40

1”

1”

1.0-2.0

УР-P60-63

1”

1”

1. 0-2.5

УР-P80-63

1”

1”

1.5-3.7

УР-P80-80

1”

1”

1.7-4.5

УР-P80-120

1”

1 1/4”

2.0-6.0

УР-P80-180

1”

1 1/4”

3.0-7.5

УР(200)-E60-28

1 1/2”

1 1/2”

7. 0-13.0

УР(200)-E60-44

1 1/2”

1 1/2”

7.0-15.5

УР(200)-E60-60

2”

2 1/2”

15.0-28.0

УР(200)-E60-90

2”

2 1/2”

20.0-34.0

УР(200)-E80-90

2”

2 1/2”

34.0-50.0















































Устройство и работа смесительного узла для теплого пола

Предназначение смесительного узла — готовить теплоноситель с температурой +30 — +50 градусов для подачи на обогрев пола. Температура в системе отопления — +60 — +80 градусов. Чтобы ее уменьшить, сделать теплоноситель достаточно холодным для подачи в теплый пол необходим смесительный узел.

Надобность отпадает, если котлом, солнечным коллектором… будет готовится теплоноситель низкой температуры. Причем источник тепла должен оперативно менять температуру нагреваемой жидкости.

Также устройство не нужно, если удается применить схему регулировки теплого пола регуляторами потока. Подробней далее…

Как работает смесительный узел для теплого пола

Основа узла — трехходовой клапан, который подключается по следующей схеме. На вход поступает горяча подача +80 град, для смешения подключена обратка с теплых полов +30 град. Клапан открывается так, чтобы жидкости смешивались в определенной пропорции, с выходом температуры +45 град (например). Но эта температура может регулироваться.

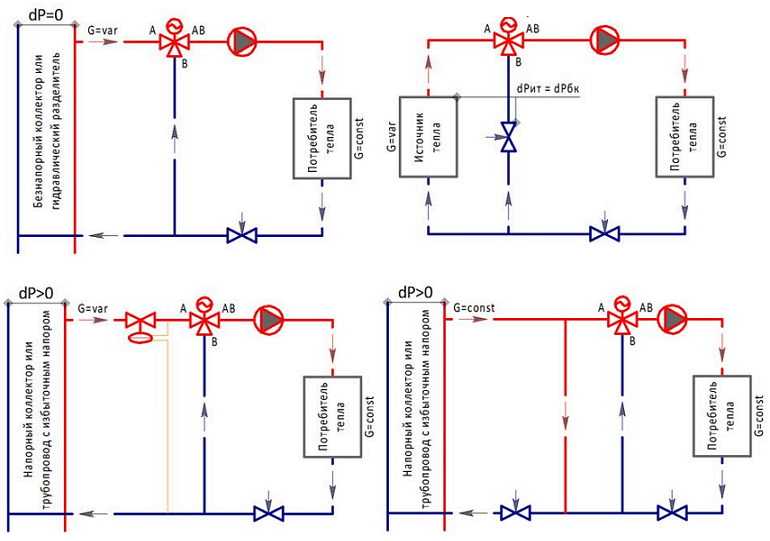

Типовая схема подключения смесительного узла.

Работой клапана управляет термоголовка, она двигает шток этого устройства. Ее датчик обычно устанавливают на обратке коллектора теплого пола.

Трехходовой клапан:

Термоголовка с выносным датчиком:

Схемы смесительных узлов от производителей могут быть более сложными и «не очевидными» на первый взгляд, например:

Циркуляционный насос и другое оборудование

Насос в котле или в радиаторной системе не сможет обеспечить работу смесительного узла теплого пола.

Чтобы узел работал, должен устанавливаться дополнительный насос по схеме «за клапаном», перегоняющий теплоноситель по контуру коллектора.

Смесительный узел обычно снабжается следующим оборудованием:

  • байпасом (тонкой соединительной трубкой) между подачей и обраткой. Байпас нужен на тот случай, если все контуры теплого пола окажутся перекрытыми на коллекторе, чтобы не перегрузить насос.
  • аварийным температурным клапаном. Если регулирующая термоголовка выйдет со строя и откроет подачу, то для защиты стяжки и напольного покрытия от температуры 80 град, за смесительным узлом по схеме ставят аварийный клапан. Или же термореле на подаче, прерывающее работу насоса при критическом повышении температуры.

Дополнительное возможное оборудование:

  • воздухоотводчик удаляет воздух перед коллектором теплого пола, который может идти из радиаторной системы;
  • очистительный фильтр никогда не бывает лишним;
  • манометр, указывает на давление после насоса;
  • термометр для визуального контроля работы смесительного узла (термометры могут быть установлены на подаче и на обратке самого коллектора) Какой должен быть коллектор для теплого пола

Варианты конструкции

Производители предлагают готовые смесительные узлы, причем зачастую уже в сборе с коллектором, и даже со шкафом. Такой комплект потянет на округлившуюся сумму денег, но зато оборудование будет (должно) хорошо работать совместно, отпадает надобность в подборе, наладке, монтаже.

Насос может быть установлен как на подаче, так и на обратке теплого пола, или же на байпасе подающем обратку на клапан, — роли не играет.

Трехходовой клапан может быть установлен как на подаче, так и на обратке. Но выбор его местонахождения зависит от его конструкции — смешивает или разделяет? — точнее, трехходовой клапан подбирается в соответствии с проектом.

При выборе клапана смотрите на стрелки на корпусе, указывающие движение жидкости, соотносите с принятыми решениями.

Смесительные узлы в сборе от производителей могут также снабжаться расширительным баком, что весьма полезно, если такой бак не предусмотрен в котле, а радиаторная система отсутствует. Подробней о расширительном баке для отопления

Возможен вариант конструкции с теплообменником, тогда теплоноситель в теплом полу свой, а в системе, которая отдает тепло, — свой (тогда нужен и расширительный бак!). Подобная система позволяет забирать энергию у централизованных систем отопления. И в некоторых случаях делать теплые полы в квартирах без непосредственного забора коммунального теплоносителя.

В основном производители предлагают комплект для теплых полов — смесительный узел сгруппированный с коллектором.

Можно ли сделать смесительный узел своими руками

Можно сэкономить средства, если смесительный узел сделать своими руками. При этом, как правило, используются более дешевые аналоги оборудования, обычно производства России или из Азии.

Важно подобрать оборудование по производительности. В основном в частных домах используются два типоразмера трехходового клапана.

На фото клапан с пропускной способностью до 2 м куб. в час, а это, как правило, площадь теплого пола до 80 м квадратных.

В большинстве случаев понадобиться вариант с производительностью 4 м куб в час, и соответственно для обогреваемой площади пола в 100 — 200 м квадратных.

Также и при выборе готового смесительного узла обращают внимание на его производительность.

Схема подключения

Как правило смесительный узел непосредственно пристыковывается к коллектору теплого пола и располагается в специальном шкафу.

Но между смесительным узлом и коллектором можно установить трубы разумной длины, т. е. расположить смесительный узел в одной комнате, например, у котла, а коллектор в другой, если это выгодней по свободному пространству.

В радиаторную систему смесительный узел подключается точно так же, как и один радиатор или группа радиаторов.

Но подключение желательно делать ближе к котлу, чтобы исключить влияние (включение/выключение, гидравлическое сопротивление, остывание) в радиаторной сети.

Смесительный узел теплого пола может быть подключен и в устаревшую однотрубную систему, — так же, как и радиатор, по схеме «на одну трубу». Но можно включить и последовательно, обеспечив байпас для перетока жидкости к следующим радиаторам мимо узла.

В самотечную систему отопления, как правило, теплые полы подключаться не могут, так как не обеспечивается дополнительный расход теплоносителя в 2 — 5 м куб в час и повышенное давление. Для подключения смесительного узла, эту систему нужно преобразовывать в закрытую, принудительную.

Чем можно заменить

Если котел сам нагревает теплоноситель до 30 — 50 градусов, то смесительный узел не нужен вовсе. Современные суперэкономичные конденсационные котлы, которые даже принудительно заставляют устанавливать в Европе, как раз и рассчитаны на примерно такую температуру.
Конденсационные котлы — в чем преимущество

Отопление с использованием конденсационного котла и с упором на обогрев теплыми полами, при использовании низкотемпературной радиаторной сети, является наиболее экономичным и прогрессивным.
Может ли теплый пол работать без радиаторов

В коротких контурах (45м и меньше) возможна регулировка температуры теплых полов RTL кранами, без смесительного узла вовсе.
Как регулируется температура теплого пола RTL-головками

Также «в народе говорят», что заменить дорогие RTL-головки можно дешевеньким термореле, поставить его на коллектор обратки и заставить отключать насос, как только температура превысит заданные 35 град. Но похоже, что при этом возникает большой риск разрушить стяжку и напольное покрытие высокой температурой в случае некорректной работы и «затянувшегося пуска». Тем не менее, такое решение, — «самая дешевая, самая бюджетная гидравлика для теплых полов.»

как работает, схемы, монтаж и настройка

Содержание:

  1. Функции
  2. Принцип работы
  3. Области применения
  4. Виды
  5. Схемы насосно-смесительных узлов
  6. С последовательным подключением насоса
  7. С параллельным
  8. Какой лучше выбрать смеситель
  9. Комплектация
  10.  Насос
  11. Регулятор расхода
  12. Байпасный клапан
  13. Вспомогательные элементы
  14. Коллекторный блок
  15. Делаем смесительный узел своими руками
  16. Установка смесительного узла
  17. Как настроить

Тёплые водяные полы сегодня набирают популярность, они являются признаком комфорта. Но, чтобы такое отопление эффективно функционировало, требуется насосно-смесительный узел. Он позволяет добиться оптимального температурного уровня теплоносителя, а также отрегулировать его поступление в петли.

Поэтому, мы решили рассказать о существующих моделях насосно-смесительных узлов, и об их комплектации. Вы узнаете, как собрать узел подмеса для тёплых полов своими руками, а также как произвести монтаж и настройку.

Насосно-смесительный узел

Функции

Использование термосмесительного узла при обустройстве тёплого пола, позволяет соорудить независимую водяную систему отопления с возможностью регулировки температуры теплоносителя.

Гидрополовое отопление является низкотемпературным оборудованием. В напольный трубопровод, вода должна подаваться с температурой не больше +55 градусов. Так как, чаще производится обвязка данной конструкции от батареи или котла, где степень нагрева жидкости намного выше, то требуется специальный модуль подмеса.

Именно в этом узле происходит подмешивание охлаждённого теплоносителя из обратки к горячей воде, поступающей от источника нагрева, до необходимого показателя.

Данное водосмесительное устройство также контролирует объём теплоносителя, идущего в каждую петлю.

Принцип работы

Суть функционирования любой модели насосно-смесительного устройства одинакова. Поток нагретого теплоносителя, перемещаясь от источника, проходит через термостат, где фиксируется его температура. Затем вода поступает в предохранитель, там производится регулирование её температурного уровня, путём открытия и закрытия головки.

Если степень нагрева теплоносителя превышает заданный показатель, то предохранитель открывает заслонку и осуществляется подмес охлаждённой воды из обратки. При достижении нужного градуса, происходит перекрывание подачи.

За циркуляцию жидкости в гидроузле отвечает насос, именно от его работы зависит равномерность прогрева поверхности пола.

Области применения

Потребность в насосно-смесительном узле возникает, если теплоносителем выступает вода. Узнаем в каких случаях это происходит.

  1. Если водяной тёплый пол подключается от центрального отопления — так как нагрев воды в централизованной системе превышает требуемый уровень для напольного обогрева.
  2. При подключении от котла, который не работает с обраткой +55 и ниже — это все твёрдотопливные котлы и функционирующие на газе.
  3. Если магистраль — два и больше контуров с различной температурой (тёплые полы с радиаторами).

Виды

Все насосно-смесительные узлы делятся по типу рабочего органа:

  • С трёхходовым клапаном — устанавливаются в помещениях имеющих большую площадь, так как устройство способно пропускать большой объём воды. Подключается такой тройник для смешивания чаще к внешнему термодатчику, что даёт возможность производить установку уровня нагрева отталкиваясь от уличной температуры. Регулировочный процесс производится при помощи заслонки, которая расположена в месте стыка подающей и обратной трубы. В основном используется схема проектирования — последовательная.
Трёхходовой клапан
  • С двухходовым — рекомендован для помещений до 200 м2, подключается как по параллельной, так и по последовательной схеме смешения. Вентиль имеет термоголовку с датчиком, им контролируется температурный уровень, при превышении показателя перекрывается подача горячей воды. Объём жидкости, которую способна пропускать данная конструкция, небольшой, поэтому процесс регулировки плавный.
Двухходовой клапан
  • Комбинированные — объединяют в себе клапан и балансировочный узел. Но этот вариант редко используется с нагревательными полами.

Схемы насосно-смесительных узлов

Насосно-смесительные узлы собираются несколькими способами, отличие кроется в подсоединение насоса и в виде клапана.

Схемы подключения узла

Насосно смесительный узел теплого пола.


Смотрите это видео на YouTube

С последовательным подключением насоса

При включённом насосе по последовательной схеме осуществляется лишь подготовка теплоносителя и обеспечение его перемещения по петлям. Несмотря на потребность в двух отдельных аппаратах для перекачки жидкости по первичному и вторичному контурам, данная схема более совершенна технологически.

Она имеет повышенную производительность, чем при параллельном подключении. Поэтому, профессионалы чаще используют именно этот вариант при установке тёплых полов.

Однако, для эффективности работы пола при такой сборке, важную роль играет правильность расчёта и настройки, а также точность составленного чертежа.

С параллельным

Плюс параллельной схемы — требуется всего один аппарат для перекачки воды по обоим контурам. Это значительно упрощает сборочный процесс, но необходим более мощный агрегат.

Если смешивающее устройство планируется для небольшой отопительной системы, то рекомендуется параллельная компоновка. Так как при сборке такой конструкции собственноручно, происходит меньше проблем, тем самым проще избежать возникновения серьёзных ошибок. Но для больших площадей тёплого пола данная схема не подходит — низкая производительность и эффективность.

Какой лучше выбрать смеситель

Подбирать термосмеситель необходимо с учётом характеристик отопительного устройства. При выборе распределительного оборудования нужно учитывать способ подмеса — центральный или боковой.

Если площадь большая, с несколькими отдельными контурами, то обязательно обустройство смесительного узла с трёхходовым клапаном. Этот агрегат прекрасно справится с большим объёмом жидкости. При одноконтурном полу подойдёт коллектор с двухходовым смесителем.

Насосно-смесительный узел для тёплых полов можно сделать своими руками, но если приобретать готовый, то советуем эти модели:

  1. VT.COMBI и VT.COMBI.S — для приготовления низкотемпературного теплоносителя, используется двухходовой клапан, он управляется термоголовкой или сервоприводом. Термодатчик не входит в комплектацию — покупается отдельно.
  2. VT.COMBI — узел оснащён балансировочным вентилем, с помощью которого производится регулировка давления в системе.
  3. VT.COMBI.S — у этой модели НСУ коллектор можно подключать как на входе, так и на выходе. Поэтому, он используется при двух видах отопления (радиаторном и ТП).
  4. VT.DUAL — в механизм входит два модуля (насосный и термостатический), между ними размещается коллекторная группа. Смешивание производится трёхходовым клапаном с термоголовкой.
НСУ VT.COMBI.S

Это проверенные модели, и лучше покупать их.

Комплектация

Смесительный узел — сложный механизм, отвечает за поддержание стабильной температуры воды, и за её беспрерывную циркуляцию. Он входит в коллекторный блок, и состоит из ряда механизмов.

 Насос

Основная функция насоса — создавать постоянное перемещение воды по трубопроводу. Он осуществляет подачу и возврат её через коллектор и ветки пола. Главные его показатели — давление и производительность.

При правильном их расчёте, насос обеспечит преодоление гидравлического сопротивления в магистрали пола. Рекомендовано применять приспособление с автоматическим переключателем рабочих режимов.

Циркуляционный насос

Регулятор расхода

Расходомеры бывают:

  1. Балансировочный кран первичного контура (поплавковый)— он отвечает за количество теплоносителя, который поступает в магистраль из первичного высокотемпературного источника. Поток регулируется за счёт его пропускной возможности. Настройка производится вентилем с головкой, он вращается ключом. Регулировка также проводится клапаном термостата, за управление которым отвечает выносной датчик.
  2. Балансирный вентиль вторичного контура — он настраивается в зависимости от размера обогреваемой площади. Путём открывания и закрывания регулирующего крана меняются пропорции нагретого и охлаждённого потока. Закрытие балансировочного вентиля обратки вторичного контура приводит к увеличению подачи горячего теплоносителя от котла, а это — к увеличению теплопроводности.

Степень открытия регулируется с помощью шкалы, она нанесена на колбе. По ней определяется пропускная способность прибора в м3 за час.

Балансировочный клапан

Байпасный клапан

Байпас вмести с перепускным клапаном, способствует обеспечению бесперебойного функционирования насосного оборудования, при действии режима подпора — при полном или частичном прекращении циркуляции жидкости по трубопроводу пола. Это может произойти, если закрыты вентиля петель на гребёнке в ручную, или при помощи кранов.

В итоге, повышается сопротивление течению воды, а также нагрузка на механизм. Уровень давления в системе увеличивается, происходит открывание перепускного клапана.

Через байпасные патрубки и насос осуществляется перетекание теплоносителя, тем самым замыкается малый циркуляционный цикл. Это приводит к исключению аварийных ситуаций.

Байпас

Вспомогательные элементы

За функции контроля и поддержания эффективной работы насосно-смесительной конструкции отвечают также элементы вспомогательного типа. Это:

  • термометр — контролирует температуру теплоносителя;
  • воздухоотводчик — через него удаляется воздух из системы;
Воздухоотводчик
  • дренажные краны, их предназначение — спуск воды;
  • обратный шаровой вентиль — предотвращает движение теплоносителя в обратную сторону.

Коллекторный блок

Коллекторная группа — к ней подключаются контуры тёплого пола, рассчитывается на определённое число ветвей. В неё входит подающая и обратная гребёнки.


Смотрите это видео на YouTube

Делаем смесительный узел своими руками

При сооружении тёплых водяных полов можно подобрать готовую модель насосно-смесительного узла. Но если вы хотите сделать бюджетный узел своими руками, то мы расскажем подробно пошаговый процесс.

Прежде чем начать работу, необходимо запастись: сетчатым фильтром, трёхходовым термостатическим и обратным клапаном, двумя термометрами, циркуляционным насосом, воздухоотводчиком, двумя тройниками, двумя дренажными и шаровыми кранами. А также, коллекторами — для подающего трубопровода с шаровыми кранами и для обратки с регуляторами.

Помимо этого, количество петель тёплого водяного пола должно равняться выходам на коллекторе.

Пошаговая инструкция сборки:

  • К шаровому подающему крану монтируем сетчатый фильтр, после которого устанавливаем уголок.
К подаче прикручиваем фильтр
  • К уголку прикручиваем трёхходовой смесительный термостатический клапан.
Устанавливаем трёхходовой клапан
  • К смесителю, к стороне где будет подсоединяться обратка, прикручиваем обратный клапан — без него узел будет работать не корректно.
Подсоединяем обратный клапан
  • К обратке, и к среднему выходу смесительного узла, монтируем термометры.
Закрепляем термометры
  • К термометру, идущему от подающей трубы, присоединяем циркуляционный насос. Необходимо, чтобы прямой отрезок расстояния от термометра до насоса, и от насоса до коллектора были равны, и составляли 10 диаметров подводящей трубы.
Устанавливаем насос
  • Далее монтируем коллекторы, которые зафиксированы на специальном кронштейне. К насосу подсоединяем подающую гребёнку с шаровыми кранами, коллектор обратки будет с регулирующими вентилями.
Монтируем коллекторную группу
  • К торцевому выходу подающего и обратного коллектора прикручиваем тройники, к которым крепится воздухоотводчик.
Подсоединяем тройники
  • Устанавливаем воздухоотводчик.
  • На боковые выходы обоих тройников устанавливаем по дренажному шаровому крану. Они необходимы для заполнения или слива системы.
  • К обратному коллектору подсоединяем отрезок трубу из полипропилена или металлопластика. Его размер должен равняться расстоянию от подающего коллектора до термометра.
К обратке присоединяем отрезок трубу
  • Между этим отрезком трубы и термометром обратки размещаем второй сетчатый фильтр.
Устанавливаем второй фильтр
  • К обратному клапану прикручиваем шаровой кран.
Подсоединяем кран обратки

Получилась простая, дешёвая модель самодельного насосно-смесительного узла для тёплого пола.

Готовый узел

Насосно-смесительный узел на теплые полы: бюджетный вариант


Смотрите это видео на YouTube

Установка смесительного узла

Перед монтажом распределительного узла, надо определить место его размещения. Можно установить в комнате, где будет монтироваться пол, или в котельной частного дома.

 Возможно, узел крепить прямо на стенку или в металлический шкаф, который вмонтирован в проделанное в стене углубление. Он оснащён регулирующими направляющими и дверками. Коллектор, размещённый в таком шкафу, смотрится эстетично, но стоит он не дешево. Важно, чтобы все электроприборы были заземлены. А также доступ к устройству был свободный.

Крепить смеситель следует в верхней точки системы, это упростит выход воздуха из неё.

Насосно-смесительный узел монтируется в следующей последовательности:

  • Подготавливается ниша, в которой размещается коллекторный шкаф.
Делаем нишу для шкафаУстанавливаем шкаф
  • Устанавливается смесительно-распределительный узел в шкафу.
Крепим насосно-смесительный узел
  • К шаровым кранам коллектора подсоединяются соответствующие трубы от котла.
Подключаем коллектор к подаче
  • К  выходам гребёнки прикручиваются трубопроводы контуров пола.
Подсоединяем трубопровод пола

Конструкция тёплого гидравлического пола смонтирована, можно проверять её качество на наличие течи. Только после этого, заливается стяжка и стелется отделочный материал.

Как настроить

После монтажа тёплого пола, и его подсоединения к установленному коллектору, требуется произвести настройку системы, чтобы обеспечить комфортные условия в квартире.

Обзор и настройка насосно-смесительных узлов — вебинар 23.12.2019


Смотрите это видео на YouTube

Регулировка насосно-смесительного устройства:

  • Снимаем терморегулятор, он может повлиять на регулировочный процесс.
  • Устанавливаем перепускной вентиль на максимальный уровень, чтобы он не сработал при настройке.
Ставим вентиль на максимум
  • Приступаем к регулировке балансировочного клапана. За основу берутся температурные показатели воды: на выходе из котла (+95), при входе в трубопровод пола максимум + 45, на выходе + 35. Температурная разница подачи и обратки допустима в приделе 5 — 10 градусов, не больше. Используя формулу можно сделать несложные расчёты:

T1 — 95 — 35 = 60

T2 — 45 — 35 = 10

K — ((60 : 10) — 1) x 0,9 = 4

Этот показатель выставляется на балансировочном клапане.

Регулировка балансировочных клапанов
  • Переходим к регулировке насоса. На нём устанавливается минимальная мощность, производится постепенное её увеличение, пока не достигается необходимый уровень давления.
  • Настраиваем перепускной вентиль. На нём устанавливается показатель на 10% больше, чем максимальный уровень рабочего давления.
Настройка перепускного вентиля

Если тёплый пол имеет несколько контуров,  необходимо производить регулировку таким образом каждой петли.

Насосно-смесительный узел — «сердце» водяных тёплых полов, без него он не будет работать эффективно и с полной тепловой отдачей. Поэтому, при монтаже полового обогрева с несколькими контурами — данный механизм обязателен для установки. А вот покупать его, или собрать своими руками — решать вам.

Узлы смешения MIX



Оглавление:

  1. Описание
  2. Фотографии
  3. Смесительный узел теплоснабжения
  4. Смесительный узел холодоснабжения
  5. Клапаны с сервоприводом
  6. Сертификаты
  7. Скачать тех. описание

Описание

Смесительные узлы MIX предназначены для регулирования теплопроизводительности водяных нагревателей и холодопроизводительсности водяных охладителей, а также для защиты водяных нагревателей от размораживания (при соединении узла с управляющим блоком или иными компонентами системы защиты от замерзания). Смесительный узел допускается устанавливать как внутри, так и снаружи отапливаемого помещения (при использовании в качестве теплоносителя незамерзающих смесей, например раствора этиленгликоля). Конструктивно смесительные узлы разделяются на узлы с 3-х ступенчатым и плавным регулированием трёхходового вентиля подачи теплоносителя, отличаясь при этом только типом сервопривода. Cмесительные узлы MIX комплектуются трехпозиционным приводом, который предназначен для пропорционального регулирования. При температуре теплоносителя выше +110°С применяются смесительные узлы обратной конфигурации, температура обратной воды при этом не должна превышать +110°С.



Максимально допустимое давление теплоносителя: 1 МПа.

Минимальное рабочее давление: 20 кПа.



Фотографии



Смесительный узел теплоснабжения



  1. Запорные шаровые краны
  2. Обратный клапан байпаса
  3. Фильтр с отстойником
  4. Сервопривод трёхходового вентиля
  5. Трёхходовой вентиль
  6. Циркуляционный насос
  7. Гибкие гофрированные патрубки



Технические характеристики смесительного узла для теплоснабжения

Наименование смесительного

узла

Насос

Kvs

клапана

L, мм

K, мм

D, резьба

присоединительная

Параметры насоса

Мощность макси-мальная, Вт

Ток макси-мальный,

А

Питание,

В

MIX(D) 40-1. 0

CP 25-60 130

1.0

900

200

G1”

93

0.42

1~230

MIX(D) 40-1.6

CP 25-60 130

1.63

900

200

G1”

93

0.42

1~230

MIX(D) 40-2.5

CP 25-60 130

2. 5

900

200

G1”

93

0.42

1~230

MIX(D) 40-4.0

CP 25-60 130

4.0

900

200

G1”

93

0.42

1~230

MIX(D) 60-4.0

UPС 25-60 180

4.0

900

200

G1”

93

0. 40

1~230

MIX(D) 60-6.3

UPС 25-60 180

6.3

900

200

G1”

93

0.40

1~230

MIX(D) 80-6.3

UPС 25-80 180

6.3

900

200

G1”

182

0.79

1~230

MIX(D) 80-10

UPС 25-80 180

10. 0

900

200

G1”

182

0.79

1~230

MIX(D) 80-16

UPС 25-80 180

16.0

900

250

G1 1/4”

182

0.79

1~230

MIX(D) 110-16

UPС 32-120 220

16.0

900

250

G1 1/4”

500

2. 50

1~230



Смесительный узел холодоснабжения



  1. Запорные шаровые краны
  2. Обратный клапан байпаса
  3. Фильтр с отстойником
  4. Сервопривод трёхходового вентиля
  5. Трёхходовой вентиль
  6. —
  7. Гибкие гофрированные патрубки



Технические характеристики смесительного узла для холодоснабжения

Наименование смесительного

узла

Kvs

клапана

L, мм

K, мм

D, резьба

присоединительная

MIX 00-1. 0

1.0

700

150

G1”

MIX 00-1.6

1.63

700

150

G1”

MIX 00-2.5

2.5

700

150

G1”

MIX 00-4.0

4.0

700

150

G1”

MIX 00-6. 3

6.3

700

150

G1”

MIX 00-10

10.0

700

150

G1”

MIX 00-16

16.0

700

150

G1 1/4”



Трёхходовые поворотные клапаны с сервоприводом



В качестве регулирующего клапана в смесительном узле установлен трёхходовой клапан. Клапаны предназначены для регулирования расхода горячей или холодной воды и незамерзающих смесей (водный раствор гликоля с концентрацией до 50%) в теплообменниках систем вентиляции и кондиционирования воздуха. Клапаны имеют резьбовое соединение и могут быть использованы в качестве смесительного или разделительного устройства. Регулирование осуществляется поворотом штока.

Технические характеристики клапана

ТипDNKvs, м3/часPN, барПитание сервопривода
AP24-2 K3151.01024 AC/DC
151.61024 AC/DC
152.51024 AC/DC
204.01024 AC/DC
206.31024 AC/DC
AP24-4 K32510.01024 AC/DC
2516. 01024 AC/DC
AP24-8 K34025.01024 AC/DC
4040.01024 AC/DC
AP24-16 K35063.01024 AC/DC



Скачать тех. описание

В данном разделе вы можете скачать электронный вариант печатного каталога компании WAER, раздел: Узлы смешения MIX в формате PDF.
