Схема вентиляции с рекуператором воздуха: Вентиляция с рекуперацией, рециркуляцией.

Рекуперация в вентиляции что это

4 минуты

Алексей Папченко

16 сентября 2021

Обновлено:15.03.2023

Что такое рекуператор и почему он используется в приточно-вытяжных системах?

Рекуператор — «сердце» приточно-вытяжной вентиляции с функцией теплообмена. Именно это устройство отвечает за передачу тепла отработанного воздуха — свежему. Данная технология востребована во всех типах помещений, где важно поддерживать комфортный микроклимат. Приточно-вытяжная вентиляция обеспечивает эффективную циркуляцию воздушного потока. Аналогичная вентустановка с рекуператором подает в помещение не просто свежий, но и предварительно подогретый воздух.

Высокие затраты на электроэнергию рано или поздно заставляют нас задуматься о способах экономии. Не все владельцы жилых и офисных помещений догадываются о том, что потери тепла зимой в значительной степени вызваны вентиляцией. Согласно статистике, вместе с удаляемым из помещений воздухом уходит от 30% до 60% тепла. Приточно-вытяжная вентиляция с рекуператором — разумный компромисс между энергосбережением и надлежащей вентиляцией помещения. Рассказываем об основным принципах работы оборудования.

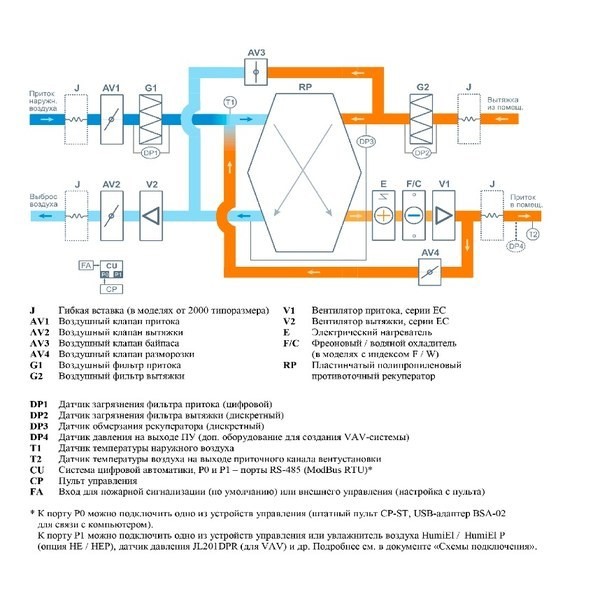

Принцип работы приточно-вытяжной вентиляции с рекуперацией

Как это работает? Прибор забирает тепло из выходящего потока и передает его поступающему с улицы. В итоге температура свежего воздуха близка к комнатной и почти не требует нагрева. Это экономит наши расходы на электроэнергию.

Поговорим о конструкции оборудования. Внешне рекуператор представляет собой короб с входными и выходными отверстиями. Внутри находится ключевой компонент — теплообменник, который отвечает за передачу тепловой энергии. Встречные потоки воздуха проходят через это устройство, но не смешиваются благодаря пластинчатой или мембранной перегородке.

Рекуператор также оснащен фильтрами, которые очищают и поступающий, и выходящий поток. Это важно для здоровья людей в помещении и для защиты теплообменника от пыли и мусора. За движение воздушного потока отвечают вентиляторы. Надежную работу и надлежащую изоляцию обеспечивают кожухи. Как правило, оборудование оснащается автоматикой, позволяющей регулировать мощность работы вентиляционной системы в соответствии с запросами пользователей. Более подробно о составных частях системы вентиляции.

Виды рекуператоров, их особенности, преимущества и недостатки

На рынке представлены различные типы рекуператоров. Поговорим о каждом из них.

Пластинчатые представляют собой блок-кассету с металлическим корпусом, внутри которого установлены пластины (отсюда название) из оцинковки, фольги, пластика или полимеризованной бумаги. Пластины разделяют потоки воздуха и мешают им смешиваться. Эффективность данного вида рекуператоров зависит от материала пластин:

• металлические — не лучший выбор. Замерзают в мороз и долго оттаивают. При обмерзании воздух периодически приходится пускать через обводной канал, минуя рекуператор, сразу в помещение;
• пластиковые такой проблемы не имеют, но стоят дороже. В эксплуатации — гораздо эффективнее. Их можно использовать в помещениях с высокой влажностью. И пластиковые, и металлические пластины образуют конденсат, для сбора которого в конструкции предусмотрен поддон. При установке таких рекуператоров нужно предусмотреть дренаж;
• теплообменники из полимеризованной бумаги высокоэффективны, не образуют конденсат и не сушат воздух. Не подойдут для влажных помещений.

Роторные рекуператоры имеют цилиндрическую форму и состоят из алюминиевого ротора, заключенного в корпус из оцинкованной стали. Барабан при вращении нагревается в зоне вытяжного канала и охлаждается в зоне приточного, возвращая тепло уличному воздуху. Роторные рекуператоры более эффективны, чем пластинчатые. Автоматика регулирует скорость вращения ротора и предупреждает обмерзание. Следовательно, не требуется разморозка.

Энтальпийные — технически более продвинутое оборудование. Возвращают не только тепло, но и влагу. Результативность установки оценивается в 80-85% благодаря эффективному теплообмену. Принцип работы заключается с многоступенчатой рекуперации. Что это значит? Внутри рекуператора находится мембрана, которая работает как губка: поглощает тепло и влагу из выходящего воздуха и передает приточному. Смешивания потоков не происходит. Конденсат не образуется: мембранная поверхность впитывает строго определенный объем влаги.

Плюсы энтальпийных рекуператоров:

• высокая эффективность;
• отсутствие конденсата;
• не промерзают;
• качественная циркуляция воздуха с дополнительным увлажнением.

Оборудование не так давно вошло в обиход. На сегодняшний день накоплено мало статистических данных по реальному сроку службы, надежности и долговечности энтальпийных рекуператоров. Производители заявляют срок до 10 лет, но реальным практическим опытом эксплуатации это не подтверждено. На данный момент такие устройства используются главным образом в вентиляционных установках с относительно небольшим расходом воздуха.

Насколько целесообразно заказывать вентиляцию с рекуперацией?

Установка приточно-вытяжной рекуперации — долгосрочная инвестиция. Цена вентустановки с рекуператором в среднем на 50% дороже. Данное оборудование с годами обязательно окупит себя. Срок окупаемости и целесообразность установки зависит и от климатических условий. Полезный материал на тему — что такое приточно-вытяжная система вентиляции.

ВАЖНО! Рекуператор хорошо проявляет себя при большой разнице температур. Если на улице -15°C, а в здании должно быть +20°C, установка приточной-вытяжной вентиляции с рекуперацией экономически целесообразна.

Если вы живете в мягком, южном климате, переплачивать за рекуператор смысла нет: разница температур невелика. Данное оборудование оптимально для умеренного и северного климата с суровыми зимами и затяжным межсезоньем.

Монтаж приточно-вытяжной вентиляции с рекуперацией

Качественно работающая вентиляция — результат правильно подобранной конструкции, оборудования, тщательного, профессионального проектирования и монтажа. Для того, чтобы система рекуперации работала эффективно и экономично, должны быть соблюдены 3 условия:

• профессионально составленный инженерный проект;
• надежное исполнение системы вентиляции;
• рекуператор хорошего качества.

Определяющее значение имеют профессиональные знания, квалификация, опыт и навыки монтажной компании. Важным шагом является соответствующая настройка системы в соответствии с предполагаемыми параметрами:

1. Каналы вентиляции — это «кровеносная система» всей системы рекуперации. Критически важны оптимальные трассы вентиляционных каналов. Чтобы система рекуперации выполняла свою задачу, трубы должны иметь правильно подобранные диаметры для подачи нужного количества воздуха и качественно заизолированы.
2. Правильное направление воздушного потока в установке обеспечивают вентиляторы рекуператора. Продуманное распределение вентканалов обеспечивает оптимальную и тихую подачу воздуха, который эффективно проветривает все помещения.
3. Не менее важен выбор рекуператора соответствующей мощности. Чтобы правильно подобрать теплообменник, необходимо произвести тщательные расчеты. Только на основании этого параметра нужно приобретать рекуператор соответствующей мощности. Слабое оборудование не справится с поддержанием комфортного микроклимата в доме и повлияет в конечном итоге на экономическую целесообразность.

При выборе оборудования избегайте искушения купить то, что подешевле. Зачастую бюджетный агрегат означает худшую производительность и в конечном итоге снижает энергоэффективность всей системы в целом. Установку приточно-вытяжной вентиляции стоит доверять профессиональной монтажной компании, которая занимается проектированием, сможет корректно рассчитать объемы воздушного потока и качественно смонтировать систему.

Вывод

Вентиляция с рекуперацией — эффективное решение для циркуляции воздуха в умеренной и северной климатической зоне. Современное оборудование позволяет эффективно перерабатывать тепло, восполнять затраты на отопление и экономить на счетах за электроэнергию. В этом обзоре мы постарались затронуть основные принципы работы и виды оборудования. Отдельное внимание уделили профессионализму проектировщиков и монтажников.

Остались вопросы? Закажите бесплатную консультацию.

Наши специалисты помогут подобрать инженерные системы для промышленного и коммерческого объекта, исходя из технических параметров и ваших потребностей, а также проконсультируют по вопросу рекуперации в вентиляции и монтажа системы.

Оцените статью:

4.4

Оценок:0

Автор статьи

Алексей Папченко

QWENT

Руководитель технического отдела

Эксперт в области проектирования, монтажа и обслуживания систем вентиляции, кондиционирования и дымоудаления.

Комментарии

Вам могут быть полезны эти статьи

Обогрев воздуха за счет воды и электричества: принцип работы, отличия, расходы

Качественный обогрев гарантирует тепловой комфорт на промышленном или коммерческом объекте и обеспечивает благоприятный микроклимат.

Время чтения:4 минуты

Вентиляция на промышленных объектах: виды, ключевые особенности, выбор систем, требования

Вентиляция на производстве решает одну важную задачу — сделать пребывание сотрудников на рабочем месте максимально комфортным.

Время чтения:7 минут

Техническое задание: что необходимо знать заказчику перед установкой вентиляции и кондиционирования

Не секрет, что без эффективной вентиляции и качественного климатического оборудования невозможно поддерживать комфортный микроклимат на производстве или в офисе.

Время чтения:6 минут

Остались вопросы? Свяжитесь с нами или оставьте заявку и наши менеджеры с радостью вас проконсультируют!

Заказать проектирование, монтаж и обслуживание инженерных систем можно по телефону +7 (495) 055-72-55, по адресу электронной почты [email protected], или просто оставьте заявку в форме ниже — мы вам перезвоним!

Вентиляция с рекуперацией тепла в Ярославле по доступным ценам

Приточно-вытяжной системой вентиляции с рекуперацией называется система одновременно подающая и удаляющая определенный объем воздуха из помещений, кол-во воздуха рассчитывается исходя из назначения помещения, а часть тепловой энергии вытяжного воздуха возвращается приточному воздуху

Приточно-вытяжная вентиляция с рекуперацией обеспечивает одновременно и подачу и удаление воздуха из помещения. Теплый воздух, удаляемый из помещения, в теплообменнике отдает большую часть своего тепла холодному приточному воздуху. Благодаря этому процессу на улицу выходит остывший воздух, а в помещение попадает свежий нагретый воздух.

Существует три основных типа рекуператоров воздуха

1. Пластинчатые рекуператоры

Рекуперация происходит это за счет пересечения потоков воздуха в специальном пластинчатом рекуператоре. Пластинчатым он называется из-за схемы разделения потоков воздуха. В пластинчатом рекуператоре потоки воздуха разделяются пластинами из теплопроводящего материала. Самые популярные материалы для пластинчатых рекуператоров — это алюминий, пластик, нержавеющая сталь и бумага.

2. Роторные рекуператоры

Роторный рекуператор — один из видов рекуператоров воздуха. Принцип работы данного рекуператора — роторный теплообменник, вращающийся с определенной скоростью. Этот теплообменник вращаясь нагревается в зоне вытяжного канала, а затем охлаждается в зоне приточного канала. В результате тепло из вытяжного воздуха передается в приточный.

3. Рекуператор с промежуточным теплоносителем

Данный вид рекуператоров позволяет соединить две отдельных системы — приточную и вытяжную. Подходит для модернизации уже существующих раздельных систем вентиляции. В приточную систему перед приточной установкой устанавливается нагревательный теплообменник, в который подается нагретый вытяжным воздухом антифриз. Следовательно в вытяжку так-же устанавливается теплообменник, который забирает тепло из вытяжного воздуха.

Преимущества

Энергозатраты

За счет использования рекуперации, происходит экономия энергересурсов направленных на нагрев или охлаждение воздуха.

Комфорт

Приточно-вытяжная вентиляция с рекуперацией служит для того, чтобы приблизить микроклимат замкнутых помещений к естественным условиям.

Постоянство

Воздухообмен в помещении будет поддерживаться постоянным и не зависит от внешних факторов: ветра или разницы температур.

Микроклимат

Приточно-вытяжная вентиляция срекуперацией помогает избежать духоты, застоя воздуха, появления неприятных запахов.

Комплектация и оборудование

В системах приточно-вытяжной вентиляции с рекуперацией используются вентиляторы, приточные установки которые по сети воздуховодов подают и удаляют воздух через воздухораспределители. Очень эффективными в экономическом плане являются приточно-вытяжные установки с утилизацией тепла. В таких системах тепло удаляемого из помещения воздуха используется для нагревания приточного, что помогает существенно снизить затраты на обогрев помещений в холодное время года.

Применение

Бытовая вентиляция

Приточно-вытяжная вентиляция с рекуперацией широко используется для вентиляции коттеджей и квартир, благодаря простой схеме монтажа.

Коммерческая вентиляция

Простота и скорость монтажа позволяют успешно использовать схему работы приточно-вытяжной вентиляции с рекуперацией для офисных зданий, торговых центров, ресторанов.

Промышленная вентиляция

Благодаря надежности в эксплуатации приточно-вытяжная вентиляция с рекуперацией широко применяется на крупных объектах таких как склады, цеха и т.д. из типовых решений.

Документация

СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности

Скачать (pdf, 499.86 КБ)

СП 44.13330.2011 СНиП 2.09.04-87 Административные и бытовые здания

Скачать (pdf, 514.84 КБ)

СП 56.13330.2011 СНиП 31-03-2001 Производственные здания

Скачать (pdf, 403 КБ)

СП 60.13330.2012 СНиП 41-01-2003 Отопление, вентиляция и кондиционирование

Скачать (pdf, 655.24 КБ)

СП 118.13330.2012 СНиП 31-06-2009 Общественные здания и сооружения

Скачать (pdf, 695.24 КБ)

СП 131.13330.2012 СНиП 23-01-99 Строительная климатология

Скачать (pdf, 2.67 МБ)

Китайский производитель сухих охладителей, иммерсионное охлаждение, поставщик теплообменников

Рекомендуется для вас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Горячие продукты

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Популярные продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Новые продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/завод, Торговая компания
	Деловой диапазон:	Промышленное оборудование и компоненты, Производственное и технологическое оборудование
	Основные продукты:	Сухой охладитель , Иммерсионное охлаждение , Теплообменник , Конденсатор , Чиллер , Воздух на крыше. ..
	Сертификация системы менеджмента:	ИСО 9000
	Год экспорта:	2009-12-29
	Доступность OEM/ODM:	Да

Shanghai Shenglin является профессиональным поставщиком в Китае, специализирующимся на холодильных установках и запасных частях. Теперь у нас есть две фабрики. Одна в основном производит конденсаторы и испарители, другая в основном производит центральные кондиционеры, такие как крышные кондиционеры, прецизионные кондиционеры и вентиляционные установки. Оба наших завода сертифицированы по стандарту ISO.

Наши конденсаторы и испарители могут широко использоваться в кондиционерах, тепловых насосах, фанкойлах, кондиционерах, питьевых машинах, льдогенераторах …

Просмотреть все

Сертификаты

7 шт.

CE AC-EMC

для крыши

CE Крыша AC-LVD

CE Тепловой насос-EMC

CE Тепловой насос-LVD

Сертификат BV

Сертификат проверенного поставщика

Отправить сообщение этому поставщику

* От:

* Кому:

Мисс Белла

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

Вентиляционные рекуператоры серии HRV | Мидея

Midea HRV-200

Midea HRV-1500

Рекомендованная розничная цена

0 грн.

Найти дилера

Технология

Внутренний блок комплектуется/может комплектоваться (опция) проводным пультом управления.
Общие функциональные характеристики:

1. Подключение к внутренним блокам с помощью многожильного провода.
2. Режимы работы.3. Установите скорость вентилятора.
3. Отображение информации о режимах работы на ЖК-дисплее.
4. Установка времени автоматического включения/выключения с помощью таймера.
Описание

ВЕНТИЛЯЦИЯ Рекуператоры серии CE-HRV совместно с системами кондиционирования и VRF обеспечивают идеально комфортный климат в помещении за счет изменения температуры и влажности поступающего свежего воздуха в зависимости от климатических условий внутри и снаружи помещений.

     Особенности этой серии:

• Есть несколько режимов работы
• Обеспечивает высокоэффективный теплообмен между приточным и вытяжным воздухом
• Система управления отдельно или в составе центральной системы управления VRF Midea. Возможна организация группового управления
• Компактный дизайн и низкий уровень шума

В качестве теплообменника используется специально разработанный рекуператор из материала HEP (многослойная бумага со специальной обработкой и лако-защитным покрытием). Он оптимизирован по сравнению с моделями 2006-08 годов.
также дизайн вентилятора.

• Размеры и объем установок уменьшены в среднем на 27% по сравнению с моделями 2006-08 гг.;
• Также уменьшился вес установок, что в сочетании с уменьшением габаритов делает установку и обслуживание систем проще и удобнее.

Свежий воздух снаружи проходит через теплообменник из специальной бумаги, нагревается или охлаждается (в зависимости от сезона) за счет тепловой энергии отработанного воздуха. Процесс теплообмена происходит между воздушными потоками, движущимися синхронно.

Теплообменник благодаря своей конструкции обеспечивает:

1. Отличные способности по передаче тепла и влаги Коэффициент теплоотдачи достигает значения 74% (см. спецификацию на каждый тип вентустановки).
2. Хорошие показатели пожарной безопасности (антивозгораемость), что обеспечивает при эксплуатации вентиляторного агрегата большую безопасность и применимость.
3. Отличные параметры улавливания капель конденсата, материал устойчив к износу и пригоден для длительной эксплуатации.

В некоторых случаях необходимо обеспечить «свежий воздух» в помещении — на рисунке показана схема, когда «излишки» приточного воздуха подаются в общую зону, а удаляются через смежные помещения, куда поступают через переливные решетки или естественные неплотности в конструкции.

Для некоторых объектов, например медицинских, важно обеспечить избыточный «вакуум» воздуха в рабочей зоне — на рисунке представлена ​​схема, когда основной объем воздуха с бактериями необходимо удалить из рабочей зоны под потолка, а поток воздуха подается как в общую зону, так и в смежные помещения через другие устройства, в рабочую зону этот воздух поступает через передаточные решетки.

Технические характеристики

Модель			CE-HRV-200		CE-HRV-300	CE-HRV-400	CE-HRV-500	CE-HRV-800
Расход воздуха (м3/ч)			200		300	400	500	800
Статическое давление (Па)			75		75	80	80	100
Летом режим кондиционирования — Охлаждение (t наруж. > t в помещении)	Температурная эффективность теплопередачи (%)		60		60	60	60	60
	Энтальпийная эффективность теплообмена (%)		50		50	50	50	50
В зимнем режиме кондиционирования — Отопление (t наруж. < t в помещении)	Температурная эффективность теплопередачи (%)		65		65	65	70	70
	Энтальпийная эффективность теплообмена (%)		55		55	60	60	60
Источник питания (В-Гц-F)			220~240-1-50
Двигатель вентилятора		тип	Однофазный асинхронный
		Потребляемая мощность (Вт)	20	40		80	120	360
		Рабочий ток (А)	0,5	0,56		1	1,2	2
Размеры (Д * Ш * В) мм			666*580*264	744*599*270		744*804*270	824*904*270	1116*884*388
Вес нетто/брутто (кг)			22/46	23/48		30/57	35,5/65,5	57,5/91,5
Уровень звукового давления дБ(А)			27	30		32	35	39
Проводной пульт дистанционного управления			КДЖР-27Б/Е





Модель			CE-HRV-1000	CE-HRV-1500	CE-HRV-2000
Расход воздуха (м3/ч)			1500	1500	2000
Статическое давление (Па)			150	160	170
Летом режим кондиционирования — Охлаждение (t наруж. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Your Name * Your Email * Your Website
