Система вентиляции в многоквартирном доме схема

Назначение вентиляции

Недостаточная вентиляция оказывает непосредственное влияние на здоровье и самочувствие жильцов, проживающих в квартире. Недостаток свежего воздуха провоцирует головную боль, подавленность, сонливость, быструю утомляемость.

В каждой многоэтажке согласно строительным нормам существует централизованная система вентиляции, представляющая собой совокупность вентиляционных шахт и каналов, выводящих отработанные воздушные массы из комнат на чердак или на улицу. Воздуховоды располагаются в перекрытиях, а их установка производится на стадии строительства.

Различают три подхода к организации вентиляции в многоэтажных постройках:

Естественная система притока и вытяжки воздуха. Используется в большинстве типовых многоэтажек. Явное преимущество такого решения – работа без подключения к электропитанию.
Принудительная вентиляция с использованием специальных установок. Применяется там, где мощности естественного воздухообмена оказывается недостаточно.
Комбинированные вентиляционные системы используют сочетание механической и естественной вентиляционных систем.

Также возможно добавление домовую вентсистему дополнительных узлов.

Например, установка рекуператора (устройство, способное аккумулировать тепло от вытягиваемого воздуха и отдавать его приточному) позволяет сэкономить немало средств на отоплении.

Или другой элемент – дефлектор, который устанавливается на крыше, над выходным отверстием шахты. Выполняет две функции: защиту вентиляционной шахты от попадания атмосферных осадков и усиление тяги посредством энергии ветра.

Принцип работы и варианты устройства вентиляции

Приток уличного воздуха в помещения проходит через неплотно прилегающие оконные притворы или предусмотренные для этого в стеклопакетах из металлопластика каналы и клапаны.

Вытяжка производится через вертикальные шахты (как правило, проходят в санузлах и в кухонных помещениях), идущие от квартиры на крышу или чердачное помещение.

Благодаря разности температур в помещении и на улице, в шахте возникает тяга, обеспечивающая движение воздуха.

Обратите внимание! В холодное время года тяга выше, чем летом. В жаркую безветренную погоду, напротив, осуществление естественной вентиляции фактически не происходит.

Поток свежего воздуха продвигается по комнатам, постепенно смешиваясь с отработанными воздушными массами, после чего через вытяжные каналы и удаляются из помещения.

Если поток воздуха перекрывается, нормальная циркуляция воздуха в квартире становится невозможной.

К нарушению этого процесса ведут такие действия:

Установка глухих оконных рам.
Монтаж дверных проемов без зазора между полом и дверным полотном.

Постоянно закрытые межкомнатные двери.
Установка периодически включающихся вентиляторов на входах в вентиляционные шахты.

Разумеется, это ни в коем случае не должно явиться поводом для отказа от межкомнатных дверей или удобных пластиковых окон. Для нормального воздухообмена достаточно установить в дверные полотна переточные решетки, в окна врезать специальные клапаны, а при установке вентиляторов следить, чтобы они не блокировали полностью вытяжной канал.

О неправильной работе вентсистемы свидетельствуют образование конденсата на стенах, запотевшие окна, образование плесени.

Для многоквартирных домов допускается несколько вариантов устройства вентиляции:

От каждого помещения в каждой квартире на крышу идет отдельная шахта. Способ удобен тем, что в квартиру ни при каких условиях не проникнут запахи от соседей. Тяга здесь также сильнее и стабильнее. Застройщики используют такой способ нечасто, поскольку его реализация требует большого количества труб и дополнительных трудозатрат. Кроме того, в многоэтажных постройках для такой системы вентиляции потребуется слишком много места.

Вытяжные каналы из отдельных помещений подходят к общему сборному каналу на чердаке, откуда выводится на улицу. При недостаточном диаметре вентканала, отработанные воздушные массы способны проникать в помещения, расположенные на верхних этажах. Из-за этого верхние этажи часто подсоединяют к шахте напрямую, минуя коробтсборника.

Вентиляционные каналы выводятся непосредственно на чердак, который выполняет роль своеобразной промежуточной вентиляционной камеры. Оттуда через сборный канал отработанный воздух уходит на улицу. Не очень удобный способ, поскольку на чердаке будут скапливаться не только всевозможные запахи, но и обилие влажного воздуха. Это приведет к образованию конденсата, появлению плесени и ускоренному разрушению строительных материалов. Для уменьшения конденсата каналы должны иметь хорошую теплоизоляцию.
Древообразная структура системы вентиляции. К общему вертикальному стволу подходят мелкие каналы от отдельных помещений. Способ экономный, а посему и самый распространенный. Главная проблема такого решения – при нарушении тяги запахи из одной квартиры будут проникать в соседние.

Обратите внимание! Независимо от способа организации вентиляции наиболее уязвимы к нарушениям в ее работе квартиры на верхних этажах.
Здесь минимальное расстояние до выхода вытяжного канала и, следовательно, самая малая тяга. Возможные способы решения – использование принудительной вентиляции или отдельных вентиляционных каналов большей высоты.

Важность вентиляции в многоэтажном доме

Многоэтажный дом – место круглогодичного проживания большого количества людей, семей с детьми и домашними животными. Говорить о том, какая поддерживается тепловая атмосфера в них не стоит. Строят здания из герметичных материалов, их утепляют, устанавливают пластиковые окна. Перечисленные факторы мешают естественному воздухообмену.

В каждой квартире многоэтажного дома ежедневно моют посуду, принимают горячий душ, делают влажную уборку, расчесывают волосы. Часто живут домашние животные: кошки, собаки, грызуны или попугаи. Чтобы избавиться от испарений влаги, неприятных запахов, пыли вытяжная вентиляция многоэтажных жилых зданий просто необходима.

Воздухообмен способствует формированию нормального микроклимата, защищает потолок и стены от плесени, а металлические изделия от ржавления.

Вентиляционная шахта в высотном здании предусматривается инженерами во время проектировки. Наибольшее внимание уделяется воздухообмену в жилых помещениях с повышенным испарением.

Правильно работающая вентиляция — необходимость в многоквартирном доме!

Требования к общедомовой вентиляции

Система вентиляции в многоквартирном доме призвана обеспечивать отток загрязненных воздушных масс и постоянный приток новых. Часто жители высоких этажей ощущают на себе недостаточную тягу, в помещении кухни скапливаются запахи, а в углах комнат пыль. Эти признаки указывают на неполадки в функционировании вентиляции.

К вентиляционной системе в высотных домах выдвигаются такие требования:

Воздухообмен в кухне должен осуществляться со скоростью 60 куб. м воздуха за час, в ванной 25 куб. м за час.
Скорость воздухообмена в других жилых комнатах должна быть кратна 0,2 от общего объема помещения.
Циркуляция воздуха должна быть непрерывной.
Вентиляция не должна приводить к снижению температуры воздуха в квартире.

Каждое из требований учитывается во время составления схемы вентиляции при проекте постройки здания. Дома сейчас и десятилетия назад строили быстро, поэтому в работе вентиляции есть недостатки. Со временем они усугубляются и мешают осуществлению циркуляции воздуха. Исправлять неполадки приходится хозяевам квартир. Переоборудовать вентиляцию в многоэтажном здании нельзя.

Переоборудовать систему вентиляции в многоэтажном доме запрещено

Недостатки в работе вентиляции

Недостатком схемы с горизонтальным коробом является наличие обратной тяги. Она появляется, если крышку в горизонтальном коробе установили слишком низко. От обратной тяги страдают жители верхнего этажа. Устранить недостаток можно двумя способами:

Увеличение диаметра короба в 2,5 раза, установка внутри «рассечек».
Обустройство вентиляционных каналов верхних этажей отдельно от общей системы, заводить их в шахту выше короба.

Все работы должны осуществляться профессионалами. Отдельные каналы верхних этажей требуют утепления.

У второй схемы проекта вентиляции есть недостатки:

слабая тяга на верхнем этаже;
не работает вентиляция при открытых дверях на чердаке.

Устранить недостаток работы воздуховода в подъезде многоквартирного дома можно, удлинив выходы каналов. На них надевают трубы длиной 1-1,5 метра. Места соединений обязательно обрабатывают герметизирующим материалом.

Приточно-вытяжная вентиляция в квартирах

Естественная система притока и удаления воздуха важна для каждой отдельной квартиры в многоэтажном доме.

Движение воздуха в квартире реализуется с помощью нескольких простых приемов:

Вытяжные каналы общей системы естественной вентиляции имеют выходы в ваннах, туалетах и кухнях.
Чистый воздух поступает в комнаты через открытые окна и форточки.
Чтобы воздух мог двигаться свободно из комнаты в комнату, под межкомнатными дверями оставляют промежутки (1–2 см).

Такой план вентиляции жилой квартиры очень простой, но не всегда эффективный. Система воздухообмена со временем засоряется и перестает полноценно исполнять свои функции. Самостоятельно чистить каналы жильцам запрещено, это делают бригады специалистов.

В старых постройках естественная вентиляция осуществляется через щели в оконных рамах и под плинтусами.

Принудительная вентиляция в квартире

Движущей силой в работе естественной вентиляции является разница температур и давлений. Механический воздухообмен осуществляют специальные приборы.
Есть несколько методов механической вентиляции жилого помещения:

кухонные вытяжки;
вентиляторы;
приточные клапаны.

Вентиляторы соединяют с общим вытяжным каналом. Приточные клапаны устанавливают в стены или у окон. Вытяжка в зависимости от типа может подключаться к вентиляции или работать как фильтр.

Если естественная вентиляция в многоквартирном доме по каким-либо причинам не выполняет своих функций, нужно установить в кухне вытяжку, а в ванной и туалете – вентиляторы. Приточные клапаны можно поставить в любой комнате.

Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:

воздушные каналы;
вентиляционную шахту;

Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.

В зависимости от типа побуждения начала тяги, такие системы принято разделять на:

естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.

Если в многоэтажном доме применяется естественная вентиляция жилых зданий — наличие вентшахты обязательно.

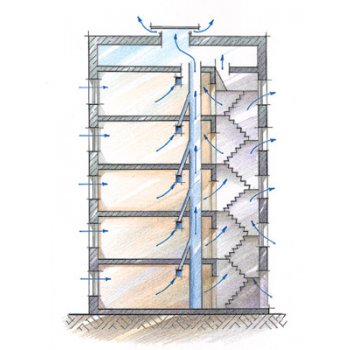

Схема типичной общедомовой вентшахты

Требования к ее обустройству просты и едины для всех зданий:

герметичность;
пропускная способность соответствует проектному объему;
соответствие санитарно-гигиеническим нормативам;
пожаробезопасность.

Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.

Для выбора типа вентиляции необходимо учитывать все факторы, такие как:

количество этажей;
место расположения относительно других сооружений;
уровень внешних шумов;
загрязнённость окружающей среды.

Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.

Обустройство элементов вентиляции в высотном здании

Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.

Чтобы проникающий воздух подогревался под воздействием отопительных приборов, установленных в квартире, ввод осуществляют около этих приборов.

Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.

Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.

Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.

Особенности обустройства и функционирования в панельных домах

Если говорить о таком распространенном виде домов, то там воздухообмен устроен по естественному принципу. Точно так же устроена система и в старых домах из кирпича, а так же в низкобюджетных новостройках. Всасывание уличного воздуха происходит сквозь щели и неплотности в старых рамах или через особые отверстия, предусмотренные в современных пластиковых.

Отвод в них происходит за счет наличия постоянной тяги, присутствующей внутри вентиляционной шахты-канала, которая возвышается над коньком крыши или выходит в чердачное помещение. Уличный воздух, попадая в жилые помещения через окна, благодаря тяге в канале, стремится к вытяжному отверстию в санузле или вытяжке на кухне. Получается, что воздух, проходя через все помещения квартиры, постепенно вытесняет загрязненный на улицу.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

установка герметичных пластиковых окон;
межкомнатные двери с уплотнителем;
монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Как производится вентиляция канализации?

Вывод неприятных канализационных запахов также необходим для комфортного проживания в многоквартирных домах. Система «проветривания» канализации упрощена до минимума: газы выводятся через тот же самый стояк, что и осуществляется отвод стоков.

Чтобы неприятные запахи не беспокоили жильцов, стояк оборудован продолжением, выходящим на крышу, – вентиляционной (фановой) трубой.

На схеме хорошо видно, как устроена вентиляция канализации. Все квартирные сантехнические приборы «привязаны» к общему стояку, который с одной стороны заканчивается фановой трубой, с другой – выпуском, ведущим к централизованной городской сети

Зная схему, можно понять, почему работы по перепланировке санузлов требуют разрешения. Если изменить расположение стояка или подключить большое количество сантехнических приборов, работа вентиляционной системы может быть нарушена.

При оборудовании канализационной сети с учетом вентилирования системы руководствуются СНиП 2.04.01-85.

Естественная вентиляция МКД

Пример приточно-вытяжной системы

Жилые дома массовой застройки (типовые) традиционно оборудуются естественной приточно-вытяжной вентиляцией. Принцип работы основан на разности давления и температуры внутреннего/наружного воздуха. Для приточки используются окна, вытяжка осуществляется через вентшахты, расположенные в стенах здания.

В советское время использовалась громоздкая, не всегда оправданная схема вентилирования: от каждой решётки отходил свой канал до чердака, а там они объединялись в один большой, выходивший в вытяжную шахту.

В современном строительстве метод индивидуальных каналов используется для МКД до 4 этажей.

Современные МКД выше четырех этажей оборудуются вентиляцией по схеме «ствол-спутник». Это оптимальное решение, удовлетворяющее требования нормативной документации.

Схема «ствол-спутник»

Схема вентиляции с каналами-спутниками

Вентиляция по данной схеме состоит из вертикального сборного канала (ствол) и его боковых ответвлений (спутники). Такая система обеспечивает вытяжку из кухонь, туалетов и ванн. Через вытяжное отверстие воздух поступает в боковой канал, на уровне межэтажного перекрытия он попадет в магистральный сборный канал. Данная схема отличается повышенной аэродинамической устойчивостью и проходит по всем требованиям противопожарной безопасности.

Существуют два вариант исполнения: первый предусматривает отдельное боковое ответвление для каждой заборной точки; второй позволяет запитать кухню и санузел через одно боковое ответвление (но только, когда оно находится не мене, чем на 2000 мм выше обслуживаемых комнат). Это требование продиктовано аэродинамическими свойствами.

Один или два последних этажа могут быть подключены по отдельной схеме. Это вызвано невозможностью подключения боковых ответвлений к основному стволу из-за конструктивных особенностей здания.

На чердак воздух поступает из нескольких сборных вертикальных каналов. Так что чердачное помещение – горизонтальный отрезок общедомовой вентсистемы. Через вентиляционные шахты, одну или несколько для каждой секции, он удаляется в атмосферу. Чтобы уменьшить теплопотери, чердак должен быть утепленным.

Воздуховоды выполняются в двух вариантах. Для типовых многоквартирных домов используется поэтажный вентблок, он бывает кирпичный или железобетонный (панельные дома 86 и 800 серии). Элитное жилье, а также многие современные МКД оборудуются стальными вытяжными воздуховодами.

Основное положительной свойство схемы вентилирования «ствол-спутник»» – отсутствие энергетических затрат. Движение воздушных масс происходит за счёт физических и аэродинамических законов.

Строение вентблока

Пример строения вентблока

Вентиляционный блок состоит из центрального канала с одним или несколькими ответвлениями и переходного клапана. Практически все схемы вентилирования многоквартирных домов предусматривают подключение боковых ответвлений на каждом этаже. Но так было не всегда, раньше узлы соединения ставились через 2-5 этажей.

Между собой блоки соединяются цементно-песчаным раствором, это быстрый, но ненадёжный способ герметизации: может шов сместиться или раствор заполнить внутренне пространство, тогда интенсивность работы вентиляции уменьшится. Для предотвращения нежелательных последствий швы герметизируются силиконовым клеем.

Пример вентиляции 9 этажного дома

В стандартном жилом доме советской эпохи 9 этажей. Приточно-вытяжная вентиляция с естественным побуждением, приток осуществляется через окна и двери, а вытяжка работает по схеме «ствол-спутник». В большей части проектов чередование боковых отводов происходит через два этажа, но иногда встречается и поэтажная схема. Из квартир последних двух уровней воздух вытягивается по отдельным каналам, а не в общую шахту.

Схема вентиляции стандартного жилого дома

Расчёт мощности вентсистемы ведётся по партерам без ветра, принимая среднюю температуру снаружи, равную +50С.

Недостатки в работе естественной вентиляции

Вентблок схожей конструкции применяются в 10-этажном и 25-этажном домах. Это приводит к просадке воздушных масс: они не успевают набрать достаточную скорость для выброса отработки из ответвлений квартир последнего уровня. Если нет ветра или он дует на противоположный фасад, то жильцы последних этажей могут ощущать запах из нижележащих квартир.

В сильную жару, даже если все окна открыты, интенсивность проветривания при классической схеме естественного вентилирования значительно падает, поэтому для создания комфортных условий микроклимата рекомендуется устанавливать кондиционеры.

Вентиляция подвала

Вытяжное вентилирование подвальных помещений осуществляется по одинаковой с основным зданием схеме. Если нет окон, то подача свежего воздуха осуществляется через отдушины и отверстия в цокольной части здания. Снаружи они закрываются решетками.

ОтдушиныВ последнее время наблюдается тенденция, когда жильцы многоквартирного дома заделывают отдушины. Это строго запрещается и является нарушением условий эксплуатации.

Расчет вентиляции жилого дома

Необходимо отметить, что принудительная и естественная вентиляция многоэтажного дома рассчитывается серьезными проектными организациями. Жильцам же она достается в готовом виде и что-то в ней поменять без вмешательства в строительные конструкции здания не удастся. Тем не менее с помощью различного дополнительного оборудования можно улучшить воздухообмен, для чего потребуется простой расчет.

К примеру, вентиляция в панельном доме работает плохо, а вы хотите иметь в пределах своего жилища благоприятную для здоровья воздушную среду. Тогда вам следует запомнить одну закономерность: количество приточного воздуха должно быть не меньшим, чем удаляемого всеми вытяжками. Имеется в виду, что для повышения тяги на выходах в шахту уже установлены осевые вентиляторы. Чтобы они не молотили воздух на месте и вытяжная вентиляция функционировала нормально, следует поставить агрегаты той же производительности на приток.

Совет. Не устанавливайте на кухне и в ванной слишком мощные вентиляторы. Для однокомнатной квартиры хватит производительности 50 м3/ч для каждого, двух – или трехкомнатной – до 100 м3/ч.

Организовать принудительный приток с очисткой и подогревом можно с помощью небольших установок, встраиваемых в стену. Обычно система вентиляции жилого дома состоит из нескольких подобных агрегатов, расположенных в разных комнатах. Своей работой они обеспечивают баланс воздушной среды в помещениях и ее чистоту. Кстати, количество притока может даже преобладать над вытяжкой в пределах 15%, вреда от этого не будет.

Выводы и полезное видео по теме

Для улучшения вентиляции собственными силами необходимо посоветоваться с профессионалами и выбрать наиболее экономичный и действенный способ.

Экспертные мнения специалистов:

О равномерной работе двух и более вентиляционных каналов:

Для чего нужны турбодефлекторы:

Как установить приточный клапан:

Естественный режим вентиляции, характерный для многоквартирных домов, не всегда оправдывает себя в полной мере. Если в здании не предусмотрена принудительная централизованная сеть, то организовать приток/отток воздуха можно самостоятельно, с помощью бытовых устройств.

Заключение

Необходимо отметить, что естественная вентиляция многоквартирных домов не слишком эффективна, но и засоряется не так уж часто. Правда, иногда каналы забивались строительным мусором еще на стадии возведения здания и это создавало большую проблему впоследствии. В обычных условиях очистка шахты от налета и паутины производится 1 раз в несколько лет.

Источники

https://TopVentilyaciya.ru/ventilyaciya/v-mnogokvartirnom-dome.html
https://vozduhstroy.ru/ventilyaciya/v-mnogokvartirnom-dome.html
https://VentilyaciyaDom.ru/kvartiry/ustrojstvo-problemy-funktsionirovaniya-mnogoetazhnyh-domah.html
https://tion.ru/ventilyaciya/v-mnogokvartirnom-dome/
https://sovet-ingenera.com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.html
https://m-e-g-a.ru/ventilyatsiya/kak-sozdaetsya-shema-ventilyatsii-v-mnogoetazhnom-dome
http://venteler.ru/ventilyaciya/ventilyaciya-v-mnogokvartirnom-zhilom-dome-sxema-ustrojstvo.html

[свернуть]

Вентиляция в многоквартирном доме схема

Вентиляция в многоквартирном доме

Устройство вентиляции

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

герметичность;
высокая производительность;
пожаробезопасность;
соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Нормы

СНИПы

СП 60. 13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»

СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.

СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.

СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». Настоящий свод правил применяется к строительным работам. Расписаны необходимые этапы, технология монтажа, включает перечень итоговой документации по итогам работ.

Под ней понимается обмен потоков воздуха, при котором из помещений удаляется избыточное тепло и влажность, а также неприятные запахи, пыль и вредные вещества.

Хорошо работающие вентканалы в многоквартирном доме способствуют очистке воздуха и созданию в помещениях благоприятного микроклимата. Отсутствие нормально работающего воздухообмена в помещениях, в которых постоянно находятся люди, не только доставляет неудобства, но и несет потенциальный вред здоровью. Застаивающийся воздух в жилье провоцирует развитие аллергических реакций, а также различные заболевания органов дыхания. Если помещение не проветривается, то в нем поддерживается высокая влажность, что пагубно сказывается на мебели и декоративной отделке.

ГОСТы

ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»

ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования

Санитарные нормы и правила

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»

Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.

Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий.
СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»

Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.

В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.

Схемы систем

Очень хорошо, когда в панельном доме вентиляция устроена с индивидуальными вытяжными каналами. То есть, из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. Тогда нет перетекания запахов от соседей, тяга более стабильна и не склонна к опрокидыванию. Другой вариант – вертикальные каналы из всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а уж из него воздух попадает на улицу. Ниже на рисунке изображены разные способы, как может быть организована схема вентиляции панельного дома:

Самый неудачный способ показан на варианте «б», где из каждой квартиры выходит небольшой канал – спутник, входящий выше в общую вертикальную шахту. Данный метод позволяет экономить полезную площадь комнат и дешев в реализации, но при эксплуатации создает массу проблем проживающим в доме людям. Самая распространенная из них – перетекание запахов из квартиры в квартиру. Нагляднее подобное устройство вентиляции показано на картинке:

Способы «в» и «г» встречаются в панельных домах небольшой этажности, имеющих чердак. Их тоже нельзя назвать безупречными, так как в первом случае коллектор создает дополнительное сопротивление тяге, а во втором все запахи из квартир собираются на чердаке. Поэтому наилучшие варианты — это современные схемы вентиляции с механической подачей и удалением воздуха. Такие применяются в новых домах, пример проиллюстрирован ниже:

Здесь имеется приточная установка, находящаяся в подвале и подающая очищенный и подогретый (или охлажденный) воздух во все помещения. На кровле здания размещен вытяжной вентилятор такой же производительности, исправно удаляющий загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляция в многоэтажном доме может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Их задача – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Работа вентиляции в подвале

Шахта, которая отводит воздух и осуществляет его подачу в квартиры, начинается на цокольном этаже. Из подвального помещения тоже необходимо отводить застоявшийся воздух и влажность, и делается это при помощи общей вентиляционной шахты. Она за счет каналов-спутников соединяется с каждой квартирой. Нормальная вентиляция подвала в многоквартирном доме препятствует появлению грибка и плесени. Дополнительно здесь предусматриваются специальные продухи в стенах, располагающиеся выше уровня земли. Число этих отверстий зависит от площади подвала.

Порядок работы вентиляции на примере типового проекта

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

установка герметичных пластиковых окон;
межкомнатные двери с уплотнителем;
монтаж различных вентиляторов в вытяжке.

Вентиляционная шахта в многоэтажном доме

Вентиляция многоквартирных жилых домов – очень важная система. От ее правильного функционирования зависит качество воздуха в квартирах, подъезде и подсобных помещениях дома. Чем лучше и чище воздух, тем более здоровыми будут жильцы. Также при качественной вентиляции квартир увеличивается срок службы мебели, строительных и отделочных материалов, которые были использованы при ремонте. От вентиляции зависит многое, поэтому не стоит пренебрегать этой системой.

Какие факторы влияют на выбор системы вентиляции?

Выбор той или иной системы вентиляции может быть обусловлен следующими факторами:

Этажность.
Уровень шумов на прилегающих территориях.
Место расположения по отношению к соседним зданиям и сооружениям.
Загрязненность местности, где расположен дом.

Устройство вентиляции в многоэтажных домах

В многоэтажных домах старого жилого фонда и в бюджетных современных зданиях преимущественно работает естественная система вентиляции воздуха. Это вызвано тем, что жилье бюджетное и построено по принципу экономности и минимальных затрат. Естественная вентиляция работает по следующему принципу:
1. Свежий воздух поступает в квартиру через небольшие щели, которые имели место в старых деревянных окнах. В современных стеклопакетах свежий воздух поступает через специальные клапаны и каналы, которые предусмотрены конструкцией стеклопакетов.

Рисунок 1 – Естественная вентиляция многоэтажного дома

2. Вытяжка старого и грязного воздуха осуществляется за счет природной тяги, которая возникает в вентиляционной шахте. Отработанный воздух выводится из квартир через вентканалы на кухне или в санузле на крышу или чердак дома. То есть воздух работает в квартире, с течением времени он загрязняется и затем удаляется через вентиляционные каналы.

Рисунок 2 – Схема вентиляции домов с чердаком Рисунок 3 – Схема системы вентиляции воздуха

В более дорогих жилых домах нередко устанавливается принудительная система вентиляции. В этом случае циркуляция воздуха осуществляется при помощи вентиляционной установки.

Схема вентиляции в многоэтажном доме

Большинство схем вентиляции в домах существующего жилого фонда имеет ряд недостатков. Воздух, который выводится из квартир, чаще всего перемешивается в общем канале, из-за чего иногда в своей квартире (в особенности в санузле) можно почувствовать посторонние запахи из других квартир.

Рисунок 4 – Вентиляционная шахта в квартире

Вентиляция в многоэтажном доме, схема которой приведена на рисунке выше, используется очень часто, потому что это один из наиболее легкореализуемых вариантов. Другой вариант – когда воздух из квартир выводится на чердак (такой вариант вентиляции используется в домах с чердаком). Этот вариант также нельзя назвать идеальным, так как он имеет свои недостатки: плохая тяга из-за сопротивления, оказываемого коллектором, сбор воздуха из всех квартир на чердаке.
В более современных и дорогих домах используется принудительная система вентиляции. Она состоит производительных приточного и вытяжного вентиляторов одинаковой мощности, которые исправно прогоняют воздух через дом, постоянно обеспечивая квартиры и другие помещения чистым воздухом. Приточный вентилятор устанавливается в подвале дома, вытяжной – на крыше.

Рисунок 5 – Схема системы принудительной вентиляци

Проверка вентиляции в многоквартирном доме

Нередко нерабочая вентиляция в квартире может быть вызвана засорением вентиляционных шахт или элементарно засорившимися вентиляционными решетками на кухне или в санузле. Чтобы проверить, исправна ли вентиляция в квартире, можно воспользоваться несколькими простыми способами.

Первый способ – Пламя спички

Шаг 1. Зажечь спичку и поднести ее к вентиляционной решетке в санузле или ванной.
Шаг 2. Понаблюдать за движением пламени: если вентиляция работает, то пламя будет отклоняться в сторону решетки, то есть отработанный воздух вытягивается из квартиры в вентиляционную шахту. Если же пламя не будет отклоняться, то стоит прочистить вентиляционные каналы в квартире от мусора и паутины.

Рисунок 6 – Проверка исправности вентиляции при помощи пламени спички

Второй способ – листок бумаги

Другой способ проверки исправности вентиляции – поднести листок бумаги к вентиляционной решетке. Однако этот способ не очень достоверный, потому что вентиляционная тяга не всегда в состоянии удерживать листок.
Оптимальный вариант проверки работоспособности вентиляции – вызвать профессионалов. Они работают с применением специального оборудования и приспособлений и могут удалить засоры в труднодоступных местах.

Рисунок 7 – Очистка вентиляционной шахты ершом

Попытка наладить вентиляцию самостоятельно, без помощи профессионалов, нередко может принести больше вреда, чем пользы. Поэтому лучше всего снять вентиляционные решетки, помыть их и очистить от пыли, грязи, копоти, паутины. Также можно попытаться прочистить шахты за решетками в пределах доступности рук. Удалить все лишнее, любую пыль и мусор. Если эти меры не возымеют должного эффекта, то лучше прибегнуть к помощи профессионалов.

Вентиляция в панельном доме

Вентиляция в панельных домах чаще всего естественная. Свежий воздух поступает в квартиры через небольшие щели в дверях и окнах, а удаляется через основной вентиляционный канал. В высотных панельках иногда существующая система вентиляции не справляется с очисткой воздуха. В этом случае в 9-этажных панельных домах для очистки воздуха на последнем этаже проектируется отдельная шахта, которая функционирует независимо от основной вентиляции дома.

Рисунок 8 – Схема вентиляции многоэтажного панельного дома

Для улучшения воздухообмена в панельном доме крайне желательно устанавливать вытяжку и осевые вентиляторы одинаковой мощности на приток и вытяжку.

Рисунок 9 – Схема вентиляции хрущевки

Расчет системы вентиляции

Обычно расчетом системы вентиляции занимаются проектные организации. Самостоятельно внести изменения в работающую систему практически невозможно, так как это потребует перепланировки дома и системы вентиляции. В условиях жилого заселенного дома это невозможно.
И все же при помощи простого расчета и небольшой модернизации можно значительно улучшить вентиляцию в квартире. Суть расчета заключается в том, что количество воздуха, поступающего в квартиру, должно быть не меньше его объема, выводимого через вентшахты. Дело в том, что на выходе из квартиры в вентшахтах устанавливаются осевые вентиляторы. Чтобы они функционировали правильно, а не гоняли воздух вокруг себя, нужно установить вентиляторы такой же производительности на приток. Осевые вентиляторы в ванной и санузле будут удалять из этих комнат влажный и неприятный запах в шахту.

!ВАЖНО!
Не стоит устанавливать в квартире вентиляторы слишком большой мощности. Например, для однокомнатного жилья достаточно вентилятора с производительностью около 50 м 3 /ч, для трехкомнатной квартиры – до 100 м 3 /ч.

Чтобы воздух в квартире всегда был чистым и свежим, желательно установить на кухне вытяжку, которая будет удалять воздух с запахами пищи из кухни, а также регулярно проветривать комнаты, открывая для этого окна.
Дополнительно можно установить кондиционер. Он будет выдувать охлажденный или, наоборот, подогретый воздух с улицы в помещение, обеспечивая оптимальный микроклимат и дополнительную циркуляцию воздуха в квартире.

Заключение
Исправная вентиляция многоквартирного дома обеспечивает непрерывную циркуляцию и обновление воздуха в квартире. Естественная вентиляция работает не слишком эффективно, тем не менее в рабочем состоянии она обеспечивает движение воздуха по квартире и удаление старого отработавшего и загрязненного воздуха наружу. Естественная вентиляция забивается редко, так как вентиляционные каналы достаточно широкие. Обычно чистить такую систему нужно не чаще одного раза в пару лет.
Принудительная вентиляция лучше засасывает воздух и удаляет старый, но она стоит дороже и устанавливается преимущественно в дорогих новых домах. Старый жилой фонд имеет естественную вентиляцию.

Вентиляционная шахта в квартире

Вентиляционная шахта в квартире , все особенности, схемы, снипы! Правила строительства жилых домов подразумевают установку вентиляционной системы. Эти правила одинаково применимы и к частным домам, и к многоэтажным зданиям.

Но технические нюансы этой системы напрямую зависит от особенностей дома, так как существует несколько основных разновидностей схем вентиляции, на основе которых будет происходить циркуляция воздуха. Соответственно, нюансы, которые могут повлиять на работоспособность системы, также могут быть разными.

пенельный многоквартирный дом

Как вентилируются квартиры в панельных домах?

На практике часто происходит так, что проживание в новостройке не гарантирует то, что вентиляция там является качественной. Если сравнивать по этому показателю новые дома и дома, которые были построены несколько десятков лет назад, то особой разницы там не будет.

То есть, вентиляционная шахта в квартире присутствовать будет, но сам процесс в целом будет организован по бюджетному принципу. Только лишь в дорогих новостройках можно отметить наличие систем, выполненных в соответствии с новыми стандартами и с использованием новых материалов.

Циркуляция воздуха в доме может быть представлена в следующем виде:

Панельные дома имеют только естественный обмен воздуха, также такой обмен имеют старые многоэтажные дома. Воздух поступает через старые деревянные окна или через каналы в стеклопакетах. Забор воздуха происходит через шахту, которая выходит на крышу.

То есть, свежий воздух, попадающий через окно, через некоторое время будет забираться шахтой за счет природной тяги. Подобные шахты обычно есть на кухне, в ванной и в туалете – если дать запрос «вентиляционная шахта в многоэтажном доме схема», то она именно так и будет выглядеть. Шахта перестанет выполнять свои функции, если на этапе строительства будут допущены серьезные ошибки, которые нарушат обмен воздуха. Отметить можно отсутствие просвета между дверным полотном и полом или установка глухих стеклопакетов.

Устройство вентиляционной шахты и монтаж — Особенности схем

Наличие индивидуальных вытяжных каналов в квартире приведет к тому, что тяга воздуха будет стабильной. При такой реализации в каждой квартире есть своя шахта, которая работает автономно от других шахт в доме.

Также вертикальные каналы могут соединяться только в горизонтальном коллекторе, который будет собирать все отработанные потоки в доме. Считается, что наиболее неудачным вариантом обустройства воздухообмена в квартире является тот, когда канал выходит в общую шахту. Это обусловлено возможностью сэкономить на полезной площади, но на практике доставляет немало проблем людям, проживающим в квартирах. В такой ситуации запахи из одних квартир могут попадать в другие квартиры, и бороться с этим довольно трудно.

Вентиляционная шахта в многоэтажном доме схема

Если же рассматривать схемы, при которых отработанный воздух будет собираться на чердаке, то их также нельзя назвать идеальными. Для использования подобной схемы требуется наличие чердака. И в обоих случаях есть свои существенные минуса.

Наличие общего коллектора создает дополнительное сопротивление тяге, а если вентиляционная шахта в многоэтажном доме отдает воздух на чердак, то там будут накапливаться неприятные запахи. В новых домах забор воздуха происходит через специальную установку, которая ставиться в подвале. Очищенный воздух будет подаваться во все квартиры, а когда он загрязниться, то вытяжной вентилятор заберет его.

Для чего в квартире вентиляционная шахта — Как устроены шахты?

В панельных домах вентиляционные шахты представляют собой бетонные блоки, которые устанавливаются друг на друга. Чтобы устройство вентиляционной шахты действительно работало, следует выполнить идеально вертикальный канал.

Начало свое шахта берет еще на цокольном этаже, и заканчивается на крыше, куда воздушные потоки и выходят. Нужно понимать, что размеры вентиляционной шахты в многоэтажном доме составляют 30 см на 60 см. Сами магистрали изготовляются из металла или пластика. Такой выбор материала обусловлен тем, что их достаточно легко очищать, и они служат долгий срок. Также важно защитить ствол от попадания мусора и осадков – справляется с этим зонт из нержавеющего металла.

Проблема в том, что даже если шахта будет забита, и воздухообмен нарушится, то самостоятельно выполнить очистку канала не получиться – заниматься этим должна управляющая компания.

Какие требования могут предъявляться вентиляционной шахте?

Чтобы понимать требования к подобным конструкциям, нужно сначала ответить на вопрос, для чего в квартире вентиляционная шахта. Она должна забирать уже отработанный воздух. Отсюда возникают и требования к ней.

Шахта должна быть полностью герметичной, чтобы туда ничего лишнего не попадало. Тот объем воздуха, который были запланирован в проекте, должен проходить без каких-либо проблем. Конечно, конструкция должна соответствовать установленным санитарным и гигиеническим нормам. В независимости от того, используется ли шахта в квартире или в промышленном здании, ее конструкция должна выполняться из негорючих материалов. Между отдельными бетонными модулями не могут оставаться промежутки – они заделываются бетонным раствором. Если же рассматривать конструкции из металла, то стыки делают на фланцах.

Причины, по которым шахта может перестать работать

Типичной проблемой воздушного канала является перегонка воздуха в обратную сторону. Тут все зависит от особенностей используемой системы. Например, все шахты в квартире направляют отработанные потоки на общий канал.

Если индивидуальный канал в какой-то из квартир выйдет из строя, то это никак не повлияет на работоспособность всей системы. Но если таких квартир будет несколько, то воздушный поток просто не сможет себя вытолкнуть дальше, соответственно, он пойдет вниз. Затягивать отработанный воздух будут последние этажи. Обычно в этом случае принимают решение вывести свой канал непосредственно на крышу. Виновником нарушения воздухообмена в отдельных квартирах может являться пластиковый стеклопакет, отсутствие зазора между полом.

Вентиляционные шахты в многоэтажных домах СНиП

Так как конструкция является очень важной для всего дома, ведь она является частью общей системы, то вентиляционные шахты в многоэтажных домах снип включают сразу несколько нормативов, в частности:
1. СНиП 41-01-2003, который имеет и формулы расчета воздуха и требования к самим шахтам и другие важные положения.
2. Норматив, который затрагивает требования к системе вентиляции и пожарной безопасности.
3. Норматив по системе вентиляции. Важно придерживаться именно актуализированной редакции.
4. Нормативы жилых многоквартирных домов.
5. Нормативы санитарно-технических систем.

Можно ли улучшить работу шахты?

Если имеются герметичные стеклопакеты, то можно сделать дополнительные приточные каналы, которые устанавливаются в оконный профиль ниже подоконника. Лучше, если вход в шахту будет оборудован вытяжным вентилятором. Эти вентиляторы должны иметь датчики влажности, что позволит автоматически запустить вентилятор, если в помещении слишком влажно.

Способы устройства вентсистем многоквартирных жилых домов

Многоквартирный дом (МКД) – сложное инженерное сооружение, предназначенное для проживания большого количества людей. Отсутствие в черте города свободного места для строительства, совершенствование технологий и материалов стимулируют увеличение этажности. Стандартные пятиэтажные панельные и девятиэтажные кирпичные дома больше не актуальны. На смену приходят высотные строения 15-20 этажей, поэтому появляются новые технологи устройства вентиляции, отопления и других инженерных сетей. Схема вентиляции в многоэтажном доме меняется, но задача остаётся та же, а именно — качественное проветривание квартир. Создание полноценного проекта, способного пройти государственную экспертизу — нетривиальная задача. Выполнить все условия строительных норм и правил под силу только профессиональным проектировщикам.

Важность вентиляции многоквартирного дома

Вентиляционная система выполняет несколько функций:

Обеспечивает поступление свежего воздуха через окна, двери и вентиляционные решётки.
Удаляет отработанные воздушные массы через вентиляционные решётки и вытяжки.
Поддерживает кратность воздухообмена.
Регулирует относительную влажность.

Без качественного воздухообмена жить в квартире станет невозможно. Тепловые выделения от людей, пыль, неприятные запахи и влага – все эти факторы ухудшают микроклимат внутри помещения. Поэтому так важно спроектировать и смонтировать полноценную, правильно функционирующую вентсистему.

Нормативные требования

Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.

Для расчёта используется несколько параметров:

Температура воздуха внутри помещений: для жилых комнат +20-22 0 С; кухни с электрической и газовой плитой 16-18 0 С; ванной +25 0 С; уборной +18 0 С; совмещенного санузла +25 0 С; коридора (вестибюля) +16 0 С; кладовой +12 0 С; машинного отделения лифтовой +5 0 С
Кратность воздухообмена: варьируется от 25 до 90 м 3 /ч на одного человека.
Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м 3 /ч на один квадратный метр площади.

Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.

У проектировщиков есть определённый запас свободы:

Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +22 0 С.
В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 2 0 С, но не выше +22 0 С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.

Нормы внутриквартирного устройства

Строительные нормы предъявляют несколько требований к конструктивному устройству вентсистемы:

Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период — 2000 мм от отмостки.
Площадь сечения воздуховодов для кухни 150 см 2 , совмещённого санузла и раздельных туалета с ванной по 100 см.
Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.

Естественная вентиляция МКД

В современном строительстве метод индивидуальных каналов используется для МКД до 4 этажей.

Схема «ствол-спутник»

Строение вентблока

Пример вентиляции 9 этажного дома

Схема вентиляции стандартного жилого дома

Расчёт мощности вентсистемы ведётся по партерам без ветра, принимая среднюю температуру снаружи, равную +5 0 С.

Недостатки в работе естественной вентиляции

Вентиляция подвала

Отдушины

Вентиляция квартир

Схема движение воздушных масс при естественном способе проветривания выглядит так: более холодный воздух через открытые окна или зазоры между рамой и стеной, а также дверным полотном и косяком попадает внутрь. За счёт тяги он движется к вентиляционным решёткам. Так как он более холодный, то вытесняет теплый отработанный вверх, где тот уходит через вентиляционные отверстия ванной комнаты, кухни и санузла.

Это идеальная схема, где не учитываются современные герметичные пластиковые окна и металлические двери. В деревянных окнах инфильтрации происходит через открытые форточки, что носит кратковременный характер и негативно сказывается на общем микроклимате. Поэтому для улучшения вентиляции квартир используется несколько дополнительных устройств:

Кухонные вытяжки. Это локальные системы механического отсоса, устанавливающиеся над электрическими или газовыми плитами. Они вытягивают воздух в вентиляционную шахту. Существует вариант вывода отработанного воздуха через окно на улицу.
Вытяжные вентиляторы. Монтируются в вентиляционные отверстия на кухне, санузле или форточку. Дополнительно стимулируют удаление отработанного воздуха.
Приточные клапаны. Специальные механизмы, вмонтированные в ограждающие конструкции. Позволяют регулировать объём подаваемого приточного воздуха. Эффективная система естественного вентилирования.

Приточный клапан

Аэроматы. Устанавливаются на пластиковые окна. Благодаря высокому аэродинамическому сопротивлению не пропускают шум. Относятся к дополнительным устройствам естественной вентиляции квартир.

В многоквартирных жилых домах, построенных по индивидуальному проекту, а также некоторых серийных, естественная приточно-вытяжная вентсистема дополняется механической. Для этого на крыше МКД устанавливаются автономные блоки вентиляторов, которые могут работать на приточку и вытяжку. Это энергозатратная, сложная в исполнении схема и для типового строительства применяется редко.

Очистка вентиляционных каналов многоквартирных домов

Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.

Есть два способа очистки:

Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.

Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.

Пример проекта

Компания «Мега.ру» предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».

Система вентиляции в многоэтажных зданиях

Чтобы в помещениях было комфортно, а воздухообмен происходил соответственно нормативам, каждый жилой дом оборудуют вентиляционной системой. Это относится и к многоэтажным зданиям, которые представляют основной сегмент городского жилья.

Во время строительства применяют стандартные схемы систем вентиляции в многоквартирном доме, благодаря которым реализуются различные режимы циркуляции воздуха.

Блок: 1/6 | Кол-во символов: 397
Источник: https://sovet-ingenera.com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.html

Устройство естественной вентиляции

В каждом подъезде с первого этажа по последний есть общий вентиляционный канал, который проходит вертикально снизу, вверх с выходом либо на чердак, либо сразу на крышу (в зависимости от проекта). К основному вентиляционному каналу подсоединяются каналы-спутники, начало которых расположено, как правило, в ванной, на кухне и туалете.

Через эти каналы-спутники «отработанный» воздух уходит из квартир, попадает в общую вентиляционную шахту, проходит ее и выводится в атмосферу.

Вроде бы все предельно просто и подобный механизм должен работать безотказно. Но существует множество моментов, которые могут помешать нормальной работе вентиляции.

Самое важное в работе естественной вентиляции то что в квартиру должен поступать воздух в достаточном количестве. По проектам, согласно СНиП этот воздух должен поступать через «неплотности» оконных проемов, а также, путем открытия форточек.

Выдержка из СНиП -89 (параметры минимального воздухообмена для квартиры).

Жилая комната квартир	3 м3/ч на 1м2 жилых помещений
Кухня: — с электроплитой — с газовой	— Не менее 60 м3/ч — Не менее 90 м3/ч
Ванная	25 м3/ч
Уборная индивидуальная	25 м3/ч
Совмещенное помещение уборной и ванной	50 м3/ч

Но все мы понимаем, что современные окна в закрытом состоянии не пропускают ни звуки ни тем более воздух. Получается нужно все время держать окна открытыми, что естественно не представляется возможным по целому ряду причин.

Блок: 2/3 | Кол-во символов: 1526
Источник: https://prof-komfort.ru/stati/estestvennaya-ventilyaciya-v-mnogokvartirnom-dome/

Важность вентиляции в многоэтажном доме

Воздухообмен способствует формированию нормального микроклимата, защищает потолок и стены от плесени, а металлические изделия от ржавления.

Правильно работающая вентиляция — необходимость в многоквартирном доме!

Блок: 2/12 | Кол-во символов: 1085
Источник: https://vozduhstroy.ru/ventilyaciya/v-mnogokvartirnom-dome.html

Как устроена вентиляция в панельных домах?

Большинство граждан стран СНГ проживают в многоэтажных домах, построенных во времена советского союза, хотя за последние годы некоторая часть населения переместилась в квартиры новостроек. Но большинство новых зданий по уровню комфорта ненамного лучше советских. Соответственно, и воздухообмен в них организован по бюджетному принципу.

В более дорогих новостройках отопление и вентиляция устроены по современным стандартам и с учетом использования новых материалов и конструкций. На данный момент можно встретить следующие виды вентиляции в жилых домах:

с естественным притоком и вытяжкой;
с принудительным движением воздуха посредством вентиляционных установок.

Примечание. Встречаются и комбинированные системы, где задействована естественная приточная вентиляция и механическая вытяжка.

Если вести речь о жилье панельного типа, то в нем используется только естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным малобюджетным зданиям. Приток в помещения должен осуществляться через неплотности притворов деревянных окон либо специальные каналы и клапаны, сделанные в металлопластиковых стеклопакетах.

Соответственно, вытяжка происходит благодаря природной тяге, возникающей внутри вертикальной шахты, выходящей над кровлей или на чердак. Свежий воздух, попадая в комнаты через окна, под воздействием тяги в шахте устремляется к ее выходу на кухне или в ванной. Таким образом, он проходит через всю квартиру, постепенно загрязняясь, после чего удаляется наружу через вентканалы. Как это происходит, хорошо отражает схема системы вентиляции квартиры:

Если перекрыть путь этому потоку в любом месте, то обновление воздуха в квартире прекратится. Это и делают многие жильцы в процессе ремонтных работ, ошибочно полагая, что вытяжка сможет работать без притока. Вот перечень типичных ошибок, приводящих к нарушению воздухообмена:

установка глухих стеклопакетов из металлопластика;
устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
монтаж периодически работающих осевых вентиляторов в туалете.

Чтобы работа вентиляции с естественным побуждением не нарушалась, нельзя перекрывать путь приточному воздуху. В новые окна надо врезать специальные клапаны или организовать подачу с улицы отдельно. В полотна межкомнатных дверей ставятся переточные решетки, а вентилятор не должен перекрывать сечение всего вытяжного канала.

Блок: 2/6 | Кол-во символов: 2450
Источник: http://venteler.ru/ventilyaciya/ventilyaciya-v-mnogokvartirnom-zhilom-dome-sxema-ustrojstvo.html

Причины нарушения работы естественной вентиляции

Переоборудование вент каналов

Бывает, что вентиляция перестает работать из-за деятельных соседей, которые попросту могли сломать вентиляционный канал для расширения жилплощади. В таком случае у всех жильцов, квартиры которых находятся ниже, вентиляция работать перестанет.

Мусор в вентиляционном канале

Часто случается, что в вентиляционную шахту что-либо попадает и попросту не дает воздуху свободно двигаться. Если такое произошло, то Вам необходимо обратиться в соответствующую структуру, самостоятельно лезть в вентиляционный канал запрещено.

Не правильное подключение вытяжных зонтов

Так же распространенной проблемой является подключение кухонных вытяжек (вытяжных зонтов)большой мощности к каналу-спутнику, который для этого не предназначен. И когда такая вытяжка включена, то в общем вентиляционном канале образуется воздушная пробка, которая нарушает работу всей системы.

Сезонность

К сожалению, на работу естественной системы вентиляции так же имеет влияние температурный режим, в холодное время года она работает лучше, а летом, когда на улице температура повышается она работает слабее. К этому еще добавляется несколько отрицательных моментов описанных выше, и работа всей системы сходит на нет.

И конечно же бывают ошибки при строительстве допущенные подрядчиком по тем или иным причинам… Здесь поможет только установка приточно-вытяжного вентиляционного оборудования.

Естественная вентиляция работает круглый год 24 часа в сутки. Поэтому необходим круглосуточный приток воздуха в помещение. Если его не будет, то зимой при закрытых окнах возможно выпадение конденсата, повышение влажности вплоть до образования плесени, чтобы этого избежать установите приточные клапаны, это улучшит вентиляцию в помещении и избавит от лишней влаги.

Для организации хорошего воздухообмена в квартире круглый год. Потребуется установка проветривателя. Благодаря этому устройству Вам не придется открывать окна, а в квартиру всегда будет поступать свежий и чистый воздух.

Блок: 3/3 | Кол-во символов: 2052
Источник: https://prof-komfort.ru/stati/estestvennaya-ventilyaciya-v-mnogokvartirnom-dome/

Как сделать правильную работу вентиляции в квартире своими руками

Как прочистить вентиляцию в квартире

Если вы решили прочистить вентиляцию, то имейте в виду то, что жильцы многоквартирных домов не имеют права осуществлять самостоятельный монтаж инженерных коммуникаций, которыми пользуются другие люди. Прочистка или ремонт вентиляционной шахты должна выполняться только специалистами из соответствующих организаций. Если вентиляция и кондиционирование дома не работают, единственное, что вы можете сделать – это снять решётку с вентиляционного отверстия и устранить находящийся в ней мусор при помощи пылесоса (или вручную).

В некоторых случаях бывает так, что вытяжная система находится в исправном состоянии, но неприятные запахи и запотевшие окна всё равно дают о себе знать. Такое часто можно наблюдать в квартирах, где установлены пластиковые окна. В этом случае есть два способа решения проблемы: регулярное проветривание комнат или установка дополнительных приточных клапанов.

Чертёж и схема установки вентиляционного клапана на окно

Приточные клапаны, как правило, устанавливаются в отверстия за батареями отопления, что позволяет свежему воздуху немного прогреться при попадании в помещение. Диаметр отверстий обычно находится в пределах 6-10 см. По типам конструкции клапаны делятся на несколько видов. У некоторых, например, имеется заглушка, которую при необходимости можно открыть вручную. Более современные модели оснащаются специальными датчиками, способные реагировать на изменения уровня влажности в помещении, в нужный момент открывая клапан, впускающий свежий уличный воздух. Многие клапаны обладают набором фильтрующих элементов.

В большинстве случаев, естественная вентиляция в старых домах не способна обеспечить необходимый объём свежего воздуха, поэтому многие люди устанавливают кондиционеры. Это устройство не может полностью заменить систему вентиляции, но может очистить и увлажнить воздух, находящийся в квартире.

Вернуться к оглавлению

Блок: 3/6 | Кол-во символов: 1968
Источник: https://Proekt-sam.ru/proektsistem/ventilyaciya-v-mnogoetazhnom-mnogokvartirnom-dome.html

Расчёт вентиляции квартиры

Естественная или искусственная вентиляция жилого дома рассчитывается при строительстве здания специалистами, а жильцы дома получают квартиры с системой проветривания «по умолчанию». Изменить схему системы вентиляции в хрущёвке не получится, для этого будет необходимо серьёзное вмешательство в структуру здания. Однако с помощью различных устройств можно улучшить циркуляцию воздуха в своей квартире. Для этого необходимо провести расчёты.

Если вас не устраивает вентиляция в квартире, можно установить дополнительные вытяжки на кухню и вентиляторы на решётках в ванной. При этом следует запомнить основное правило – количество вытягиваемого воздуха не должно превышать количество поступающего в квартиру. В этом случае системы проветривания будут работать максимально эффективно. Некоторые модели вытяжек и вентиляторов могут работать на приток воздуха – их стоит установить, если комната недостаточно проветривается через окна и двери.

Особое внимание стоит уделить мощности вытяжных устройств, для небольших квартир будет достаточно производительности от 50 до 100 м³ воздуха в час. Чтобы точно определить, какая нагрузка для прибора будет оптимальной, можно измерить количество воздушных масс в комнате. Для этого площадь квартиры суммируется и умножается втрое. Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа.

Организовать дополнительный приток воздуха можно с помощью кондиционеров, вытяжек и вентиляторов. В комплексе эти приборы будут выполнять основные задачи по вентиляции помещений:

вытяжка в кухне будет очищать помещение от неприятных запахов, жира и дыма, наполняя его чистым воздухом;
вентилятор в ванной — удалять влажный воздух;
кондиционер — охлаждать и осушать воздух в помещении.

Эти устройства будут обеспечивать хорошую циркуляцию воздушных масс в разных комнатах и регулировать их чистоту – в ванной и кухне они просто незаменимы.

Количество приточного воздуха может превышать объёмы выводимого на 15–20%, но не наоборот.

Блок: 4/5 | Кол-во символов: 2014
Источник: https://VentingInfo.ru/raspolozhenie/ventilyatsiya-mnogoetazhki

Особенности обустройства и функционирования в панельных домах

Блок: 4/7 | Кол-во символов: 847
Источник: https://VentilyaciyaDom.ru/kvartiry/ustrojstvo-problemy-funktsionirovaniya-mnogoetazhnyh-domah.html

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

Самая удачная схема вентиляции в панельном доме – индивидуальная, когда каждая квартира имеет отдельный канал с выходом на крышу.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
быстрое загрязнение общей трубы вентиляции;
отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Блок: 3/5 | Кол-во символов: 3788
Источник: https://VentingInfo.ru/raspolozhenie/ventilyatsiya-mnogoetazhki

Обслуживание

В процессе эксплуатации любая вентиляционная система неизбежно засоряется. В нее может попадать пыль с улицы, частицы жира из кухни, строительный мусор и т.п. Вентиляционная решетка в квартире может также засориться.

Проверить уровень тяги в шахте вентканала легко. Достаточно приблизить язык пламени зажженной спички или зажигалки к решетке. Когда с тягой все в порядке, огонь начнет дрожать и заметно устремляться в сторону шахты. Если этого не происходит, необходимо снять решетку и повторить тест еще раз. Если снова пламя остается неподвижным – шахта нуждается в прочистке.

Это важно! С огнем следует обращаться осторожно – открытое пламя способно оплавить пластиковую решетку и даже воспламенить скопления пыли в сильно засоренной шахте. Альтернативный способ определения засоренности – прикладывание к вентиляционному отверстию тонкого листа бумаги или салфетки. Правильно работающая вентиляция должна без проблем удерживать лист на месте.

Иногда пламя и вовсе отклоняется в другую сторону, сигнализируя о наличии обратной тяги – неприятного явления, способствующего проникновению в квартиру не самого полезного для здоровья воздуха и не самых приятных запахов из вентиляционной шахты. Избежать этого поможет установка решеток с обратным клапаном, пропускающих воздушные потоки только в одном направлении.

Полную и эффективную очистку вентиляционных шахт в многоэтажных домах выполняют только профессиональные организации, имеющие специальное оборудование: пневматические ерши с утяжелителями, специальные гири, видеооборудование, иные приспособления. Подобную процедуру рекомендуется проводить не реже одного раза в 3-5 лет. Помимо механической очистки производится дезинфекция.

Прочистить вентиляционную шахту собственными силами практически невозможно. Все что получится сделать из квартиры – прочистить канал вверх и вниз на расстояние вытянутой руки.

Блок: 4/6 | Кол-во символов: 1878
Источник: https://TopVentilyaciya.ru/ventilyaciya/v-mnogokvartirnom-dome.html

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование – приточно-вытяжные установки.

Пример монтажа приточно-вытяжной системы в многоквартирном здании. Внизу, в подвале или цоколе, устанавливают приточное оборудование с фильтрацией и подогревом воздуха, на крыше – чиллер и вентилятор

Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.

ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Блок: 3/6 | Кол-во символов: 1565
Источник: https://sovet-ingenera.com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.html

Уход за домашней вентиляцией

Зачастую из-за засорения воздуховода или решётки выходного отверстия не работает вентиляция. Прочистить вентиляционные каналы самостоятельно можно в пределах своей квартиры, сняв решётку и почистив стенки трубы щёточкой, веником или пылесосом. Особое внимание необходимо уделить сетке, закрывающей вход в шахту – она работает как фильтр, на котором остаются все загрязнения.

Полная очистка общедомовой вентиляции проводится специальной службой по запросу жильцов.

Сначала проводится диагностика работоспособности вытяжных каналов и составляется план работ. Для проверки чистоты шахт зачастую используют видеокамеру на тросе – она позволяет определить места скопления грязи и места деформации трубы.

После этого начинается прочистка воздуховода. Профессионалы используют гири, пневматические щётки, ерши с грузом и другие инструменты. Рядовым жильцам не стоит заниматься такими работами – этим можно навредить целостности трубы.

Естественная вентиляция в многоэтажном доме не очень эффективна по сравнению с механической, но она реже требует чистки. Бригаду специалистов стоит вызывать раз в несколько лет при возникновении явных признаков загрязнения воздуховода. Автоматические системы проветривания испытывают большие нагрузки и требуют более тщательной очистки. Обслуживанием таких систем зачастую занимаются фирмы, которые их устанавливают.

Отслеживание работоспособности и увеличение эффективности домовой вентиляции – один из ключевых пунктов в создании здорового микроклимата в вашем доме. Проведя ряд мероприятий по улучшению проветривания своего жилища, вы избавите себя от пыли, неприятных запахов, продуктов работы кухни или ванной в воздухе.

Блок: 5/5 | Кол-во символов: 1688
Источник: https://VentingInfo.ru/raspolozhenie/ventilyatsiya-mnogoetazhki

Недостатки в работе вентиляции

Увеличение диаметра короба в 2,5 раза, установка внутри «рассечек».
Обустройство вентиляционных каналов верхних этажей отдельно от общей системы, заводить их в шахту выше короба.

Все работы должны осуществляться профессионалами. Отдельные каналы верхних этажей требуют утепления.

У второй схемы проекта вентиляции есть недостатки:

слабая тяга на верхнем этаже;
не работает вентиляция при открытых дверях на чердаке.

Устранить недостаток работы воздуховода в подъезде многоквартирного дома можно, удлинив выходы каналов. На них надевают трубы длиной 1-1,5 метра. Места соединений обязательно обрабатывают герметизирующим материалом.

Блок: 5/12 | Кол-во символов: 909
Источник: https://vozduhstroy.ru/ventilyaciya/v-mnogokvartirnom-dome.html

Приточно-вытяжная вентиляция в квартирах

Естественная система притока и удаления воздуха важна для каждой отдельной квартиры в многоэтажном доме.

Движение воздуха в квартире реализуется с помощью нескольких простых приемов:

Вытяжные каналы общей системы естественной вентиляции имеют выходы в ваннах, туалетах и кухнях.
Чистый воздух поступает в комнаты через открытые окна и форточки.
Чтобы воздух мог двигаться свободно из комнаты в комнату, под межкомнатными дверями оставляют промежутки (1–2 см).

В старых постройках естественная вентиляция осуществляется через щели в оконных рамах и под плинтусами.

Блок: 6/12 | Кол-во символов: 858
Источник: https://vozduhstroy.ru/ventilyaciya/v-mnogokvartirnom-dome.html

Вентиляция подвала и цокольного этажа

Вентиляция нужна не только в квартирах, но и в подвальных помещениях, где часто располагаются всевозможные коммунальные приборы, складские помещения, спортзалы и т.п. Цокольный этаж по сути представляет собой фундамент дома, поэтому влажность воздуха здесь во многом зависит от типа грунта.

Вентиляция подвала многоэтажки чаще организуется посредством специальных отверстий в стенах – продухов. Они располагаются чуть выше уровня земли, а их количество и диаметр непосредственно зависят от площади подвального помещения.

Блок: 6/6 | Кол-во символов: 569
Источник: https://TopVentilyaciya. ru/ventilyaciya/v-mnogokvartirnom-dome.html

Выводы и полезное видео по теме

Экспертные мнения специалистов:

О равномерной работе двух и более вентиляционных каналов:

Для чего нужны турбодефлекторы:

Как установить приточный клапан:

Вы проживаете в квартире многоэтажки? Поделитесь своим опытом обустройства системы вентиляции, расскажите, какие приборы вы используете для обеспечения полноценного и своевременного воздухообмена во всех помещениях квартиры. Оставляйте свои под нашей статьей – ваши советы могут быть полезными многим владельцам квартир.

Блок: 6/6 | Кол-во символов: 914
Источник: https://sovet-ingenera.com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.html

Кухонные вытяжки

Кухонная вытяжка над плитой помогает очистить воздух от гари, неприятных запахов и испарений. Это важный элемент механической вентиляции и модный аксессуар. Работают вытяжки от аккумуляторов или электросети. Вытяжки делят по принципу работы:

Активного типа. Вытягивает грязный воздух и выводит его непосредственно на улицу или в общий вентиляционный канал.
Пассивного типа. Устанавливаются над плитой без подключения к вентиляции, осуществляют фильтрацию воздуха.

Если вытяжка подключается к общедомовой системе воздуховода, решетку на кухне перекрывать запрещено. Лучше выбирать агрегаты средней мощности, они не нарушают функционирования канала вентиляции дома. Если требования к очистке высокие, можно поставить мощную вытяжку, но вывести ее на улицу.

Блок: 8/12 | Кол-во символов: 772
Источник: https://vozduhstroy.ru/ventilyaciya/v-mnogokvartirnom-dome.html

Вытяжные вентиляторы

Количество и мощность вытяжных вентиляторов для квартиры подбирается в зависимости от ее метража. Форма и размер оборудования зависят от вытяжных отверстий. Вентиляторы работают от электричества, поэтому важно, чтобы в комнате был постоянный доступ к электросети.

Вытяжной вентилятор работает от электричества, поэтому важен постоянный доступ к электросети

Вентиляторы монтируют вместо вытяжных решеток. Движение лопастей затягивает воздух из комнаты в вентиляционный канал.

Работу вентилятора можно запускать самостоятельно, включая его в сеть. Сегодня есть автоматические устройства, которые начинают работать, если в комнате повышается влажность, это контролируется специальными датчиками.

Блок: 9/12 | Кол-во символов: 714
Источник: https://vozduhstroy. ru/ventilyaciya/v-mnogokvartirnom-dome.html

Приточные клапаны

Недостаток свежего воздуха в утепленных домах с герметичными пластиковыми окнами ощущается очень сильно. Это вредит здоровью его обитателей. Решить проблему помогут приточные клапаны.

Каналы притока воздуха бывают двух типов:

Стенные. Имею чаще всего трубчатую форму, монтируются в стену, соединяют воздушное пространство квартиры с улицей.
Оконные. Монтируются в щель пластикового окна.

Предпочтительнее устанавливать стенные клапаны. Это можно сделать своими руками. Они эффективнее подают воздух. Оконные клапаны могут установить только специально обученные люди. Их производительность невысокая, поставить фильтры для очистки воздуха нельзя.

Блок: 10/12 | Кол-во символов: 664
Источник: https://vozduhstroy.ru/ventilyaciya/v-mnogokvartirnom-dome.html

Очистка естественной вентиляции в многоэтажке

Жильцам многоэтажке запрещено самостоятельно чистить общедомовую вентиляцию. Это небезопасное занятие выполняют только специально обученные организации. На первом этапе бригада проводит диагностику работы системы воздухообмена. Видеокамера фиксирует места засоров канала. Грязь и убирают специальной пневматической щеткой. Также проводят дезинфекцию шахты.

Как работает система вентиляции в квартире, можно проверить самостоятельно. Для этого к решетке нужно поднести горящую свечку. Если пламя будет клониться в сторону вентиляции, воздуховод работает, а неполадки можно устранить чисткой.

Своими руками можно провести демонтаж вентиляционных решеток в квартире. Прилегающий участок шахты очищают от мусора и копоти с помощью пылесоса. Решетки нужно мыть во время влажных уборок.

Вентиляция в многоэтажном доме играет ключевую роль в обеспечении безопасности и комфорта жильцов. Каждая квартира должна иметь полноценный доступ к воздуховодам. Если в работе вентиляции возникли неполадки, устранить их можно с помощью специалистов. Дополнительную вентиляцию в жилых домах можно оборудовать самостоятельно.

Будьте в курсе новинок нашего сайта

Блок: 12/12 | Кол-во символов: 1202
Источник: https://vozduhstroy.ru/ventilyaciya/v-mnogokvartirnom-dome.html

Кол-во блоков: 27 | Общее кол-во символов: 34540
Количество использованных доноров: 8
Информация по каждому донору:

https://prof-komfort.ru/stati/estestvennaya-ventilyaciya-v-mnogokvartirnom-dome/: использовано 2 блоков из 3, кол-во символов 3578 (10%)
http://venteler.ru/ventilyaciya/ventilyaciya-v-mnogokvartirnom-zhilom-dome-sxema-ustrojstvo.html: использовано 2 блоков из 6, кол-во символов 2826 (8%)
https://VentingInfo.ru/raspolozhenie/ventilyatsiya-mnogoetazhki: использовано 3 блоков из 5, кол-во символов 7490 (22%)
https://TopVentilyaciya.ru/ventilyaciya/v-mnogokvartirnom-dome.html: использовано 2 блоков из 6, кол-во символов 2447 (7%)
https://vozduhstroy.ru/ventilyaciya/v-mnogokvartirnom-dome. html: использовано 7 блоков из 12, кол-во символов 6204 (18%)
https://VentilyaciyaDom.ru/kvartiry/ustrojstvo-problemy-funktsionirovaniya-mnogoetazhnyh-domah.html: использовано 4 блоков из 7, кол-во символов 5263 (15%)
https://sovet-ingenera.com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.html: использовано 3 блоков из 6, кол-во символов 2876 (8%)
https://Proekt-sam.ru/proektsistem/ventilyaciya-v-mnogoetazhnom-mnogokvartirnom-dome.html: использовано 2 блоков из 6, кол-во символов 3856 (11%)

Устройство и требования к организации вентиляционных систем в многоквартирных домах

Что это такое?

Естественное устройство вентиляции в многоэтажных домах на деле выглядит достаточно просто и понятно. Свежий воздух поступает в наши квартиры через открытые форточки, окна и балконы, то есть когда мы проветриваем помещения.

Отвод отработанного воздуха при естественной системе осуществляется через вентиляционные каналы и шахты. Из квартир по шахтам и через воздуховоды на кровле отработанный воздух выходит в атмосферу. Движение воздуха осуществляется за счет естественной тяги.

Как устроена вентиляция в многоквартирном доме?

Как уже было указано выше, в многоквартирных домах (в большинстве случаев) действует естественная система. Один из компонентов таких систем – вентиляционные шахты и каналы, которые различаются по устройству в зависимости от типа дома.

Так, в малоэтажных домах создаются индивидуальные системы шахт и каналов, которые идут от каждой квартиры и могут сразу соединяться с общей шахтой. Тот же принцип устройства вентиляции в многоэтажных домах работать не будет или будет работать неисправно. Поэтому в высотках на каждые несколько этажей приходится еще и промежуточная шахта, которая «проводит» отработанный воздух из квартир в основную вентиляционную шахту.

Требования и нормативы вентиляционных систем в многоквартирных домах

Вентиляция в многоэтажных домах организовывается в соответствии со стандартами гражданского строительства и действующими строительными нормами. Что это за нормы и стандарты?

Схема вентиляции в многоэтажном доме разрабатывается в соответствии с климатическими особенностями региона, а именно с температурным режимом.
Разница температур, на которую рассчитана вентиляционная сеть, должна составлять 5 градусов.
Строительный стандарт, который берется за основу, это разница давлений наружного и внутреннего воздуха. Неправильный расчет параметра приведет к тепловым потерям в доме.
На этапе планирования должен быть произведен фактический расчет кратности воздухообмена в жилых помещениях исходя из стандарта 3 куб. м на 1 кв. м площади на 1 человека. Например, кратность в жилых комнатах должна составлять 25 куб. м в час на человека.

При организации естественной вентиляции также учитываются:

тип окон;
элементы вентиляции в квартирах;
канал воздухообмена;
тип помещений и т.д.

Параметры и особенности системы вентиляции в квартире многоэтажного дома

Чтобы в жилое помещение поступало достаточное количество воздуха, оно должно иметь исправные открывающиеся окна и форточки.
Движение воздуха должно осуществляться, даже если закрыты внутренние двери.
В воздушных каналах дома запрещается прокладка кабелей, проводки, газопроводов и других сторонних устройств.
Системы воздуховодов не могут пересекаться с другими системами коммуникации.
Каналы вентиляции должны иметь определенные размеры: 150 кв. см – ванна и санузел (раздельные), 100 кв. см – совмещенный санузел, 100 кв. см – комнаты, 150 кв. см – кухня.

Механическая система вентиляции и ее особенности

Механическая, или принудительная, система вентиляции монтируется редко, но требуется, когда естественный воздуховод работает неисправно или не справляется со своими функциями.

Механическая система вентиляции – это организация воздухообмена в многоквартирном доме за счет установки приточного оборудования. Это может быть:

установка приточных устройств в каждой квартире, например, специальных клапанов;
установка приточных устройств общего типа, например, централизованных вентиляторов на весь дом.

Иногда в комплексе с приточным оборудованием устанавливаются дополнительные устройства – кондиционеры, увлажнители, осушители и т.д. Одна из основных задач механической системы – сократить тепловые потери и нормализовать воздухообмен в каждой квартире.

Вентиляция в панельном многоквартирном доме

Словосочетание «борьба за качество жизни» воспринимается большинством из нас как синоним понятия «стремление к материальному достатку». Между тем, качество воздуха в жилом помещении куда важней «статусных» элементов интерьера, брендовой одежды или дизайнерской мебели. Ведь длительное и систематическое воздействие некачественного (не соответствующего допустимым нормам) воздуха может стать причиной ухудшения самочувствия, снижения работоспособности и, увы, ухудшения состояния здоровья. Допустимые и оптимальные нормы подвижности воздуха, его температуры, влажности не зря прописаны в технических регламентах и сводах правил. Согласно требованиям ГОСТов, с учётом всех параметров помещения, разрабатывается схема вентиляции в панельном доме, кирпичной многоэтажке, любом другом многоквартирном доме. Чтобы обеспечить необходимый воздухообмен (выведение загрязнённого воздуха и приток свежего) рассчитывается и проектируется вентиляционная система. Рассмотрим подробнее, как может быть реализована система вентиляции в многоквартирном доме.

Содержание

Помимо чертежей размещения воздуховодов, воздухораспределителей, вентиляционных магистралей и прочих элементов вентиляционной системы, разрабатывается деталировка узлов вентиляционного оборудования, просчитываются энергопотребление и габаритные размеры. Устройство вентиляции в панельном доме, равно как и в кирпичном должно быть продуманным и эффективным, ведь кроме обеспечения воздухообмена, важно также сохранение тепла в жилище в зимний период. Кроме того, правильно обустроенная вентиляция может препятствовать распространению пожара в случае возникновения аварийной ситуации, тому способствует применение огнестойких материалов при монтаже, устройство автоматических защитных клапанов.

Выбор системы вентиляции производится для конкретного здания, при этом учитываются этажность, категория здания, расчётный уровень транспортного шума, степень загрязнённости воздуха. Организация движения воздуха по вентиляционным каналам, осуществляемого естественным способом (за счёт температурных и ветровых перепадов давления) рекомендуется для помещений расположенных внутри кварталов, с уровнем транспортного шума не выше 50 дБА. Системы с принудительным побуждением вытяжки или притока устанавливают для обеспечения комфортных условий в зданиях, где уровень транспортного шума у фасадов превышает 50 дБА.

Схема вентиляционной разводки каналов в многоэтажном доме с использованием общей основной шахты, в которую поступает воздух из разгонных каналов-спутников

вентиляция, осуществляемая естественным удалением воздуха с помощью тяги возникающей в вентиляционных каналах за счёт разности температур и притоком внешнего воздуха через форточки и окна;
комбинированная система с принудительным удалением и естественным притоком воздуха или, наоборот — с механическим нагнетанием приточного воздуха и естественным удалением;
полностью механическое как удаление отработанного, так и нагнетание свежего воздуха.

[include id=»1″ title=»Реклама в тексте»]

Поступление свежего воздуха в помещение осуществляется по-разному, оно зависит от используемой вентиляционной системы. В случае отсутствия подогрева приточного воздуха приток его необходимо производить в верхнюю зону для обеспечения наилучшего смешивания с нагретым воздухом помещения. В системах, где приточный воздух подогревается отопительными приборами, воздух извне поступает над приборами или за ними для обеспечения его подогрева. В системах с децентрализованным потоком, где подогрев воздуха производится при помощи встроенных нагревателей в приточных устройствах, поступление воздуха производится в верхней или нижней зоне помещения. Подача воздуха осуществляется в жилые помещения (детская комната, кабинет, спальная и общая комната).
Отвод отработанного воздуха, независимо от типа вентиляционной системы, должен производиться из верхней зоны кухонь, санузлов и других вспомогательных помещений. Вентиляционные решётки должны располагаться на высоте 2 м (или выше) от уровня пола.

Схема вентиляционной разводки каналов с удалением воздуха через раздельные вентиляционные каналы

Схема вентиляции в многоквартирном доме должна производиться с обязательным зонированием по чистоте, перетекание загрязнённого воздуха из вспомогательных помещений в жилые необходимо исключить.
Целесообразно объединение вытяжных вентиляционных шахт отдельных помещений в блоки. Системы воздухообмена с естественным побуждением притока и вывода воздуха лучше выполнять раздельными (исключая вертикальные или горизонтальные сборные каналы). Вентиляция в многоэтажном доме может быть устроена с присоединением вентиляционных каналов разных этажей к общему (сборному) каналу.

Схема системы естественной вентиляции с удалением воздуха через через каналы-спутники, сообщающиеся с основным каналом через один этаж

Присоединение к сборной шахте каналов-спутников должно быть произведено через один или несколько этажей. Вытяжные каналы двух верхних этажей не следует подключать к сборному каналу, целесообразней раздельное отведение.

[include id=»2″ title=»Реклама в тексте»]

В зависимости от схемы организации воздухообмена различают вентиляцию с перемешиванием и вентиляцию с вытеснением воздуха. Воздухообмен с перемешиванием характерен для помещений с воздухонепроницаемой пароизоляцией, бетонных и кирпичных зданий с воздухонепроницаемыми стенами. И приточная и вытяжная вентиляция осуществляется при помощи небольших вентиляционных окон, щели дверных и оконных проёмов также принимаются в расчёт.

Из-за высокой локальной скорости воздушных потоков свежий и загрязнённый воздух эффективно смешиваются и удаляются. Таким образом удалить все вредные примеси невозможно, ведь в помещении всегда есть зоны с практически нулевой скоростью движения воздуха. Лишь правильной организацией вентиляционной системы можно добиться желаемого эффекта.

Схема разводки вентиляционных каналов с подключением к сборному вентканалу через два этажа

Чаще всего в России применялась прежде система приточно-вытяжной вентиляции. Она осуществляется за счёт естественной тяги, возникающей вследствие разности температур внутреннего и наружного воздуха. Популярность устройства системы, в которой источником приточного воздуха являются щели в оконных переплётах и открытые форточки объясняется невысокой стоимостью устройства и простотой. Кроме того, вентиляция с естественным притоком практически не нуждалась в дополнительном обслуживании.

Сегодня, вследствие герметичности современных окон, естественная вентиляция в многоквартирном доме малоэффективна. Лишь немногим из нас в холодное время года захочется терять драгоценное тепло для обеспечения необходимого притока воздуха. Впрочем, даже разгерметизация квартиры (открыванием форточки) приносит лишь дополнительный дискомфорт от повышения уровня шума (с улицы), потерю тепла, но всё равно не даёт необходимого притока воздуха для эффективной работы вентиляции. Незаметно повышается влажность, в теплом влажном микроклимате квартиры со спёртым воздухом создаются отличные условия для роста грибков и плесени, что малоприятно и вредно для здоровья.

Устройством регулируемой системы с естественным притоком через приточные клапаны удаётся не только обеспечить необходимый уровень воздухообмена, но и снизить проникающий в квартиру шум. Устройством механической вытяжной (а также механической приточно-вытяжной) системы вентиляции можно добиться нормализации воздушно-теплового режима квартир, что даст возможность существенно снизить затраты на теплообразование. Рекуперацией воздуха (утилизация тепла вытяжного воздуха) можно добиться сохранения оптимального микроклимата при малых энергозатратах.

Устройство вентиляции в многоэтажных домах

Какие факторы влияют на выбор системы вентиляции?

Выбор той или иной системы вентиляции может быть обусловлен следующими факторами:

Этажность.
Уровень шумов на прилегающих территориях.
Место расположения по отношению к соседним зданиям и сооружениям.
Загрязненность местности, где расположен дом.

Устройство вентиляции в многоэтажных домах

Рисунок 1 – Естественная вентиляция многоэтажного дома

Схема вентиляции в многоэтажном доме

Рисунок 5 – Схема системы принудительной вентиляци

Проверка вентиляции в многоквартирном доме

Первый способ – Пламя спички

Рисунок 6 – Проверка исправности вентиляции при помощи пламени спички

Второй способ – листок бумаги
Другой способ проверки исправности вентиляции – поднести листок бумаги к вентиляционной решетке. Однако этот способ не очень достоверный, потому что вентиляционная тяга не всегда в состоянии удерживать листок.
Оптимальный вариант проверки работоспособности вентиляции – вызвать профессионалов. Они работают с применением специального оборудования и приспособлений и могут удалить засоры в труднодоступных местах.
Рисунок 7 – Очистка вентиляционной шахты ершом
Попытка наладить вентиляцию самостоятельно, без помощи профессионалов, нередко может принести больше вреда, чем пользы. Поэтому лучше всего снять вентиляционные решетки, помыть их и очистить от пыли, грязи, копоти, паутины. Также можно попытаться прочистить шахты за решетками в пределах доступности рук. Удалить все лишнее, любую пыль и мусор. Если эти меры не возымеют должного эффекта, то лучше прибегнуть к помощи профессионалов.
Вентиляция в панельном доме
Вентиляция в панельных домах чаще всего естественная. Свежий воздух поступает в квартиры через небольшие щели в дверях и окнах, а удаляется через основной вентиляционный канал. В высотных панельках иногда существующая система вентиляции не справляется с очисткой воздуха. В этом случае в 9-этажных панельных домах для очистки воздуха на последнем этаже проектируется отдельная шахта, которая функционирует независимо от основной вентиляции дома.
Рисунок 8 – Схема вентиляции многоэтажного панельного дома
Для улучшения воздухообмена в панельном доме крайне желательно устанавливать вытяжку и осевые вентиляторы одинаковой мощности на приток и вытяжку. Рисунок 9 – Схема вентиляции хрущевки

Расчет системы вентиляции
Обычно расчетом системы вентиляции занимаются проектные организации. Самостоятельно внести изменения в работающую систему практически невозможно, так как это потребует перепланировки дома и системы вентиляции. В условиях жилого заселенного дома это невозможно.
И все же при помощи простого расчета и небольшой модернизации можно значительно улучшить вентиляцию в квартире. Суть расчета заключается в том, что количество воздуха, поступающего в квартиру, должно быть не меньше его объема, выводимого через вентшахты. Дело в том, что на выходе из квартиры в вентшахтах устанавливаются осевые вентиляторы. Чтобы они функционировали правильно, а не гоняли воздух вокруг себя, нужно установить вентиляторы такой же производительности на приток. Осевые вентиляторы в ванной и санузле будут удалять из этих комнат влажный и неприятный запах в шахту.
!ВАЖНО!
Не стоит устанавливать в квартире вентиляторы слишком большой мощности. Например, для однокомнатного жилья достаточно вентилятора с производительностью около 50 м³/ч, для трехкомнатной квартиры – до 100 м³/ч.
Чтобы воздух в квартире всегда был чистым и свежим, желательно установить на кухне вытяжку, которая будет удалять воздух с запахами пищи из кухни, а также регулярно проветривать комнаты, открывая для этого окна.
Дополнительно можно установить кондиционер. Он будет выдувать охлажденный или, наоборот, подогретый воздух с улицы в помещение, обеспечивая оптимальный микроклимат и дополнительную циркуляцию воздуха в квартире.
Заключение
Исправная вентиляция многоквартирного дома обеспечивает непрерывную циркуляцию и обновление воздуха в квартире. Естественная вентиляция работает не слишком эффективно, тем не менее в рабочем состоянии она обеспечивает движение воздуха по квартире и удаление старого отработавшего и загрязненного воздуха наружу. Естественная вентиляция забивается редко, так как вентиляционные каналы достаточно широкие. Обычно чистить такую систему нужно не чаще одного раза в пару лет.
Принудительная вентиляция лучше засасывает воздух и удаляет старый, но она стоит дороже и устанавливается преимущественно в дорогих новых домах. Старый жилой фонд имеет естественную вентиляцию.
Вентиляция многоэтажного жилого дома —
Устройство и проблемы функционирования вентиляции в многоэтажных домах
От того, как выполнено устройство вентиляции в многоэтажных домах, будет зависеть состав воздуха и здоровье находящихся там жителей.
Многие люди желают свое проживание сделать более комфортным и уютным. Но происходит все наоборот. Не задумываясь о последствиях или по незнанию, они нарушают воздухообмен, что приводит к негативным последствиям. Цель этой статьи – разъяснить, как функционирует система вентиляции в многоквартирном доме, какие факторы нарушают ее работу и к каким проблемам это приводит.
Критерии выбора, типы и элементы вентилирования в многоквартирном доме
Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:
воздушные каналы;
вентиляционную шахту;
Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.
В зависимости от типа побуждения начала тяги, такие системы принято разделять на:
естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.
Если в многоэтажном доме применяется естественная вентиляция жилых зданий — наличие вентшахты обязательно.
Требования к ее обустройству просты и едины для всех зданий:
герметичность;
пропускная способность соответствует проектному объему;
соответствие санитарно-гигиеническим нормативам;
пожаробезопасность.
Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.
Для выбора типа вентиляции необходимо учитывать все факторы, такие как:
количество этажей;
место расположения относительно других сооружений;
уровень внешних шумов;
загрязнённость окружающей среды.
Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.
Обустройство элементов вентиляции в высотном здании
Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.
Чтобы проникающий воздух подогревался под воздействием отопительных приборов, установленных в квартире, ввод осуществляют около этих приборов.
Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.
Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.
Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.
Они присоединяются к такой шахте преимущественно раз в два этажа. Вентиляция на последнем этаже выводится отдельно, подсоединять ее к шахте не рекомендуется.
Особенности обустройства и функционирования в панельных домах
Если говорить о таком распространенном виде домов, то там воздухообмен устроен по естественному принципу. Точно так же устроена система и в старых домах из кирпича, а так же в низкобюджетных новостройках. Всасывание уличного воздуха происходит сквозь щели и неплотности в старых рамах или через особые отверстия, предусмотренные в современных пластиковых.
Отвод в них происходит за счет наличия постоянной тяги, присутствующей внутри вентиляционной шахты-канала, которая возвышается над коньком крыши или выходит в чердачное помещение. Уличный воздух, попадая в жилые помещения через окна, благодаря тяге в канале, стремится к вытяжному отверстию в санузле или вытяжке на кухне. Получается, что воздух, проходя через все помещения квартиры, постепенно вытесняет загрязненный на улицу.
Порядок работы вентиляции на примере типового проекта
Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.
Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.
Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.
Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.
Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:
установка герметичных пластиковых окон;
межкомнатные двери с уплотнителем;
монтаж различных вентиляторов в вытяжке.
Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.
Возможные варианты обустройства вентиляции в многоэтажках
Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.
Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.
Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.
Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.
Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.
Рекомендации по вентиляции
Последствием установки современных герметичных окон и дверей является неудовлетворительная работа элементов вентиляции и ее несоответствие рекомендациям СНиП. Мало кто готов в любое время года для притока необходимого количества воздуха держать окна приоткрытыми, даже в холода. В условиях отсутствия эффективной работы вытяжки повышается показатель влажности, растет насыщение воздуха углекислым газом, а кислородом — падает. В таком микроклимате помещения, когда влажность воздуха выше нормы, отлично размножаются плесень и различные грибки. Это очень вредно для человеческого организма и не эстетично на вид.
Выход из ситуации достаточно прост. Необходимо обзавестись принудительной системой вентиляции. Она позволит устранить проблемы обновления воздуха, а применение системы рекуперации позволяет сохранять комфортный микроклимат и свежий воздух при минимальных затратах энергии.
Как устроена вентиляция в многоэтажных домах: основные проблемы и особенности
Вентиляция в многоквартирном доме относится к наиболее важной инженерной системе, которая обустраивается в момент постройки сооружения. От ее правильной и согласованной работы с системами отопления и кондиционирования помещений зависит создание микроклимата, позволяющего в полной мере назвать жизнь в таком доме здоровой, удобной и качественной.
При некачественном воздухе быстро снижается трудоспособность, повышается утомляемость, начинают беспокоить старые болячки. Такую жизнь здоровой назвать трудно. Для того чтобы обеспечить свежим воздухом наши жилища работают целые институты, составляются всевозможные правила и нормативы, производятся расчеты и проектируются самые невероятные конструкции. А по большому счету, вентиляция должна выполнять исключительно одну функцию: обеспечивать хорошую циркуляцию воздуха.
Особенности устройства в высотных домах
Воздушные потоки должны двигаться из комнат в сторону кухни и санузла, т.е выводить насыщенный различными запахами, углекислотой и продуктами жизнедеятельности человека, воздух.
Сила, с какой вытягивается воздух по каналу в 5 и 9-этажных многоквартирных домах, может быть неодинакова, поэтому расчет проводится для конкретной постройки так, чтобы обеспечить движение воздуха во всех квартирах, независимо от этажности.
Если вентиляция многоквартирного жилого дома оборудована вытяжными вентиляторами, то в квартирах может быть слышен гул, поэтому и установка такого оборудования должна быть шумоизолированна.
Вентиляция в многоквартирных домах должна быть управляемой, т.е оборудована клапанами, заслонками для уменьшения энергозатрат на обогрев приточного воздуха.
Какие факторы влияют на выбор типа вентиляции
Основываясь на особенностях вентиляции в многоквартирных домах, делается выбор в пользу той или иной схемы. Но есть и некоторые специфические моменты, характерные для конкретного здания, которые необходимо принимать в расчет при выборе:
Категория постройки.
Уровень транспортных шумов.
Уровень загрязненности воздуха.
Этажность многоквартирного дома.
На самом деле, транспортные шумы очень даже влияют на выбор вентиляционной системы здания. Если уровень шума, в месте расположения постройки, не превышает 50 Дб, то допустимо дом оборудовать естественной вентиляцией, принудительная вентиляция обустраивается в случае превышения этого показателя.
Три возможных типа проектирования вентиляционной системы
Существуют наиболее распространенные готовые схемы вентиляции многоквартирного дома. По большому счету их всего три:
Естественный. Принцип работы которого заключается в выведении отработанного воздуха посредством естественной тяги, создаваемой в вытяжных воздуховодах.
Комбинированный. Работает посредством создания искусственного воздушного потока и естественного его выведения. Или наоборот: естественное поступление в жилище воздушного потока через щели в окнах, форточки и различные неплотности в дверях, и механическое выведение воздуха с помощью вытяжных вентиляторов.
Полностью принудительная система. При таком исполнении как приток, так и выведение воздуха осуществляется механически, т.е при помощи вытяжного и приточного оборудования.
В нашей стране большинство многоэтажек обустроены естественной вентиляционной системой, с общим магистральным каналом и каналами-спутниками, которые отводят отработанный воздух от каждой квартиры раздельно и врезаются в центральную шахту. Популярность такой обусловлена сравнительной дешевизной и несложностью обслуживания.
Проблемы вентиляции в многоэтажных домах
На сегодняшний день, когда в большинстве квартир стали устанавливаться герметичные пластиковые окна, естественная вентиляция в жилом многоквартирном доме стала работать неэффективно. В большинстве квартир попросту отсутствует, что производит к повышенной влажности, дискомфорту, образовании плесени в жилых помещениях.
С данной проблемой помогут справиться клапаны на окнах. Пример следующего видео покажет что это такое.
Второй и очень распространенной проблемой вентиляционных систем является появление обратной тяги. Жители нижних этажей с этим явлением практически не сталкиваются, а жильцы верхних этажей, особенно в летнее время, сталкиваются постоянно.
Эта проблема возникает из-за нехватки тяги. Воздух, выводимый из квартир нижних этажей, не может вытолкнуть воздушную массу, находящуюся в вентиляционной шахте, поэтому выходит по линии наименьшего сопротивления в каналы-спутники. А это довольно неприятно, особенно для жильцов, в чьи квартиры он попадает. Вместо вытяжки, из вентиляционных решеток дует, причем необязательно свежим и чистым воздухом. Чаще всего это запах канализации или «ароматы», доносящиеся с соседней кухни.
Механическая вентиляция в многоэтажках
Основной особенностью такой вентиляции является то, что воздух нагнетается и выводится с помощью механизмов, а именно приточных и вытяжных вентиляторов, которые выполняют свою функцию, не взирая не на какие природные факторы и атмосферные влияния. На механическую вентиляцию не влияет ни конструкция самого здания, ни планировка квартир.
Устройство вентиляции в многоэтажных домах состоит из системы воздуховодов и вытяжных вентиляционных решеток. В принудительную систему, как правило, включают воздушные фильтры, калориферы и рекуператоры. Нередко ее объединяют с системами кондиционированиями.
У механической вентиляционной системы есть несколько существенных недостатков – ее высокая стоимость, а также зависимость от электроэнергии. Принудительная система требует к себе должного внимания и регулярного обслуживания. За комфорт нужно платить, хотя вряд ли найдется человек, который захочет экономить на собственном здоровье и комфорте.
Многие жильцы многоквартирных домов самостоятельно обустраивают свое жилище приточными клапанами и вытяжными вентиляторами. На самом деле это сделать совсем несложно. Если вы не желаете бить несущие стены для установки приточных клапанов, или вентиляторов, то можно обратиться к производителю ваших хороших и герметичных пластиковых окон, и за небольшие деньги установить в них приточные клапаны для микроциркуляции. Их существует великое множество, от самых простых «гребенок» до сложных и дорогих клапанов с автоматической регулировкой заслонки по влажности воздуха в помещении и его температуре.
Еще не забывайте обращаться в управляющую компанию для регулярного осмотра состояния воздуховодов и их прочистке, в случае надобности. Как говориться во всем известных поговорках: «На бога надейся, а сам…» или «Спасение утопающих – это дело рук…. .» Все это верно. Если вы не будете беспокоиться о микроклимате своего жилища, то вас ждут серьезные неприятности со здоровьем. А вам это надо?
Схемы вентиляции в многоквартирных домах
Схема вентиляции в многоэтажном доме закладывается в момент строительства. Ее проектирование состоит из множества этапов. Вентиляция многоквартирных домов – обязательное требование санитарных норм.
Обязательным требованием санитарных норм является обустройство системы вентиляции в многоквартирных домах
Важность вентиляции в многоэтажном доме
Многоэтажный дом – место круглогодичного проживания большого количества людей, семей с детьми и домашними животными. Говорить о том, какая поддерживается тепловая атмосфера в них не стоит. Строят здания из герметичных материалов, их утепляют, устанавливают пластиковые окна. Перечисленные факторы мешают естественному воздухообмену.
В каждой квартире многоэтажного дома ежедневно моют посуду, принимают горячий душ, делают влажную уборку, расчесывают волосы. Часто живут домашние животные: кошки, собаки, грызуны или попугаи. Чтобы избавиться от испарений влаги, неприятных запахов, пыли вытяжная вентиляция многоэтажных жилых зданий просто необходима.
Воздухообмен способствует формированию нормального микроклимата, защищает потолок и стены от плесени, а металлические изделия от ржавления.
Вентиляционная шахта в высотном здании предусматривается инженерами во время проектировки. Наибольшее внимание уделяется воздухообмену в жилых помещениях с повышенным испарением.
Правильно работающая вентиляция — необходимость в многоквартирном доме!
Требования к общедомовой вентиляции
Система вентиляции в многоквартирном доме призвана обеспечивать отток загрязненных воздушных масс и постоянный приток новых. Часто жители высоких этажей ощущают на себе недостаточную тягу, в помещении кухни скапливаются запахи, а в углах комнат пыль. Эти признаки указывают на неполадки в функционировании вентиляции.
К вентиляционной системе в высотных домах выдвигаются такие требования:
Воздухообмен в кухне должен осуществляться со скоростью 60 куб. м воздуха за час, в ванной 25 куб. м за час.
Скорость воздухообмена в других жилых комнатах должна быть кратна 0,2 от общего объема помещения.
Циркуляция воздуха должна быть непрерывной.
Вентиляция не должна приводить к снижению температуры воздуха в квартире.
Каждое из требований учитывается во время составления схемы вентиляции при проекте постройки здания. Дома сейчас и десятилетия назад строили быстро, поэтому в работе вентиляции есть недостатки. Со временем они усугубляются и мешают осуществлению циркуляции воздуха. Исправлять неполадки приходится хозяевам квартир. Переоборудовать вентиляцию в многоэтажном здании нельзя.
Переоборудовать систему вентиляции в многоэтажном доме запрещено
Принцип работы вентиляции многоквартирного дома
Вентиляция осуществляется естественным или механическим путем. Эти виды вентиляции можно организовать в многоэтажных жилых домах и отдельных квартирах.
Как устроена вентиляция в многоквартирном доме? Ее проектируют по двум стандартным схемам. Знание обустройства системы воздуховода поможет разобраться и исправить проблемы в ее функционировании.
Первая схема представляет собой несколько герметичных коробов. Они объединены в одну шахту, которая заканчивается над крышей здания. Воздух с каждого этажа выходит в горизонтальный короб, оттуда через общую шахту во внешнюю среду. Во второй схеме вентиляционные каналы ведутся к чердаку. Чердак выступает промежуточной камерой, наружу ведет одна шахта. Многие новые постройки имеют такой план воздуховода.
Недостатки в работе вентиляции
Недостатком схемы с горизонтальным коробом является наличие обратной тяги. Она появляется, если крышку в горизонтальном коробе установили слишком низко. От обратной тяги страдают жители верхнего этажа. Устранить недостаток можно двумя способами:
Увеличение диаметра короба в 2,5 раза, установка внутри «рассечек».
Обустройство вентиляционных каналов верхних этажей отдельно от общей системы, заводить их в шахту выше короба.
Все работы должны осуществляться профессионалами. Отдельные каналы верхних этажей требуют утепления.
У второй схемы проекта вентиляции есть недостатки:
слабая тяга на верхнем этаже;
не работает вентиляция при открытых дверях на чердаке.
Устранить недостаток работы воздуховода в подъезде многоквартирного дома можно, удлинив выходы каналов. На них надевают трубы длиной 1-1,5 метра. Места соединений обязательно обрабатывают герметизирующим материалом.
Приточно-вытяжная вентиляция в квартирах
Естественная система притока и удаления воздуха важна для каждой отдельной квартиры в многоэтажном доме.
Движение воздуха в квартире реализуется с помощью нескольких простых приемов:
Вытяжные каналы общей системы естественной вентиляции имеют выходы в ваннах, туалетах и кухнях.
Чистый воздух поступает в комнаты через открытые окна и форточки.
Чтобы воздух мог двигаться свободно из комнаты в комнату, под межкомнатными дверями оставляют промежутки (1–2 см).
Такой план вентиляции жилой квартиры очень простой, но не всегда эффективный. Система воздухообмена со временем засоряется и перестает полноценно исполнять свои функции. Самостоятельно чистить каналы жильцам запрещено, это делают бригады специалистов.
В старых постройках естественная вентиляция осуществляется через щели в оконных рамах и под плинтусами.
Принудительная вентиляция в квартире
Движущей силой в работе естественной вентиляции является разница температур и давлений. Механический воздухообмен осуществляют специальные приборы. Есть несколько методов механической вентиляции жилого помещения:
кухонные вытяжки;
вентиляторы;
приточные клапаны.
Вентиляторы соединяют с общим вытяжным каналом. Приточные клапаны устанавливают в стены или у окон. Вытяжка в зависимости от типа может подключаться к вентиляции или работать как фильтр.
Если естественная вентиляция в многоквартирном доме по каким-либо причинам не выполняет своих функций, нужно установить в кухне вытяжку, а в ванной и туалете – вентиляторы. Приточные клапаны можно поставить в любой комнате.
Кухонные вытяжки
Кухонная вытяжка над плитой помогает очистить воздух от гари, неприятных запахов и испарений. Это важный элемент механической вентиляции и модный аксессуар. Работают вытяжки от аккумуляторов или электросети. Вытяжки делят по принципу работы:
Активного типа. Вытягивает грязный воздух и выводит его непосредственно на улицу или в общий вентиляционный канал.
Пассивного типа. Устанавливаются над плитой без подключения к вентиляции, осуществляют фильтрацию воздуха.
Если вытяжка подключается к общедомовой системе воздуховода, решетку на кухне перекрывать запрещено. Лучше выбирать агрегаты средней мощности, они не нарушают функционирования канала вентиляции дома. Если требования к очистке высокие, можно поставить мощную вытяжку, но вывести ее на улицу.
Вытяжные вентиляторы
Количество и мощность вытяжных вентиляторов для квартиры подбирается в зависимости от ее метража. Форма и размер оборудования зависят от вытяжных отверстий. Вентиляторы работают от электричества, поэтому важно, чтобы в комнате был постоянный доступ к электросети.
Вытяжной вентилятор работает от электричества, поэтому важен постоянный доступ к электросети
Работу вентилятора можно запускать самостоятельно, включая его в сеть. Сегодня есть автоматические устройства, которые начинают работать, если в комнате повышается влажность, это контролируется специальными датчиками.
Приточные клапаны
Недостаток свежего воздуха в утепленных домах с герметичными пластиковыми окнами ощущается очень сильно. Это вредит здоровью его обитателей. Решить проблему помогут приточные клапаны.
Каналы притока воздуха бывают двух типов:
Стенные. Имею чаще всего трубчатую форму, монтируются в стену, соединяют воздушное пространство квартиры с улицей.
Оконные. Монтируются в щель пластикового окна.
Предпочтительнее устанавливать стенные клапаны. Это можно сделать своими руками. Они эффективнее подают воздух. Оконные клапаны могут установить только специально обученные люди. Их производительность невысокая, поставить фильтры для очистки воздуха нельзя.
Вентиляция подвала жилого дома
Вентиляция многоквартирного дома начинается с подвала. Оттуда идут воздуховоды, к которым присоединены все квартиры подъезда.
Подвалы многоэтажных домов – помещения с повышенной влажностью. Она может стать причиной разрушения дома, ржавления коммуникаций. Поэтому очень важно организовать механическую вентиляцию в подвале жилого дома.
Можно использовать вытяжные вентиляторы высокой мощности. Устройство вентиляции в подвале многоквартирного дома лучше доверить профессионалам.
Очистка естественной вентиляции в многоэтажке
Жильцам многоэтажке запрещено самостоятельно чистить общедомовую вентиляцию. Это небезопасное занятие выполняют только специально обученные организации. На первом этапе бригада проводит диагностику работы системы воздухообмена. Видеокамера фиксирует места засоров канала. Грязь и убирают специальной пневматической щеткой. Также проводят дезинфекцию шахты.
Как работает система вентиляции в квартире, можно проверить самостоятельно. Для этого к решетке нужно поднести горящую свечку. Если пламя будет клониться в сторону вентиляции, воздуховод работает, а неполадки можно устранить чисткой.
Своими руками можно провести демонтаж вентиляционных решеток в квартире. Прилегающий участок шахты очищают от мусора и копоти с помощью пылесоса. Решетки нужно мыть во время влажных уборок.
Вентиляция в многоэтажном доме играет ключевую роль в обеспечении безопасности и комфорта жильцов. Каждая квартира должна иметь полноценный доступ к воздуховодам. Если в работе вентиляции возникли неполадки, устранить их можно с помощью специалистов. Дополнительную вентиляцию в жилых домах можно оборудовать самостоятельно.
Вентиляция в многоквартирном доме: виды, схемы, особенности
Устройство вентиляции в многоэтажных домах
В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.
Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов. На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.
Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.
В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:
Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.
Требования к вентиляции жилого дома:
герметичность;
высокая производительность;
пожаробезопасность;
соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.
Виды вентиляции в жилых домах
Наиболее распространена естественная вентиляция. Она работает так:
Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.
Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.
Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.
Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока. Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.
Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.
Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.
точка забора свежего воздуха;
блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
воздуховоды;
диффузор, через который подается свежий воздух;
вентиляционная решетка для забора отработанного воздуха;
труба, через которую выходит отработанный воздух.
Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.
Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.
Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.
В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.
Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.
Схемы вентиляции в квартирах многоэтажного дома
Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.
1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.
2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.
3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.
4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.
У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.
Кто должен чистить вентиляцию в многоквартирном доме
Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.
Возможные причины отсутствия тяги:
Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.
Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.
Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.
Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.
(PDF) Пассивная вентиляция в многоэтажных зданиях с атриумом: Руководство по проектированию первого порядка
[2] Б. Краусс, М. Кук, К. Дж. Ломас. Экологические показатели городской библиотеки с естественной вентиляцией
. Энергия и здания, 39: 792–801, 2007.
[3] А. Акред, Г. Р. Хант. Многопоточные режимы в вытяжной вентиляции многоэтажных атриумов
зданий. International Journal of Ventilation, 12: 1: 31-40, 2013.
[4] Х. Э. Фойстел, А. Райнер-Хусон, редакторы.Основы COMIS — LBL-28560. Лоуренс
Лаборатория Беркли, Калифорния, 1990.
[5] Г. Н. Уолтон, В. С. Долс. CONTAM v2.4 Руководство пользователя и документация по программе.
Национальный институт стандартов и технологий, США, 2010 г.
[6] Й. Джи, М. Дж. Кук, В. Ханби. CFD-моделирование естественной вытеснительной вентиляции в корпусе
, подключенном к атриуму. Строительство и окружающая среда, 42: 1158–1172, 2007.
[7] CIBSE. Естественная вентиляция в нежилых зданиях — Руководство по применению AM10.Сертифицированный институт инженеров по обслуживанию зданий
, 2005 г.
[8] CIBSE. Руководство A — Экологический дизайн. Сертифицированный институт строительных услуг
Engineers, 2006.
[9] ASHRAE. Стандарт 55-2010 — Тепловые условия среды обитания человека.
Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, 2010 г.
[10] Д. У. Этеридж. Естественная вентиляция зданий: теория, обмер, проектирование.Джон
Wiley & Sons, Чичестер, Великобритания, 2012.
[11] Дж. М. Холфорд, Г. Р. Хант. Фундаментальный дизайн атриума для естественной вентиляции. Building and
Environment, 38: 409–426, 2003.
[12] С. Р. Ливермор, А. В. Вудс. Естественная вентиляция многоэтажных домов: использование дымовых труб
для вторичной вентиляции. Строительство и окружающая среда, 41: 1339–1351, 2006.
[13] Т. Ченвидьякарн и А. В. Вудс. На естественную вентиляцию двух независимо друг от друга отапливаемых помещений
, соединенных нижним проемом.Строительство и окружающая среда, 45: 586–595,
2010.
[14] Д. В. Этеридж. Безразмерные методы проектирования естественной вентиляции. Building and
Environment, 37: 1057–1072, 2002.
[15] А. Акред, Г. Р. Хант. Вытяжная вентиляция в многоэтажных зданиях-атриумах: безразмерный подход к проектированию
. Строительство и окружающая среда, Представлено, 2013 г.
[16] Г. Р. Хант, Дж. М. Холфорд, П. Ф. Линден. Естественная вентиляция за счет конкурирующего воздействия
локальных и распределенных источников тепла.14-я Австралазийская конференция по механике жидкости,
, страницы 545–548, 2001.
[17] К. Гладстон и А. В. Вудс. О плавучей естественной вентиляции помещения с подогреваемым полом
. Journal of Fluid Mechanics, 441: 293–314, 2001.
[18] П. Ф. Линден, Г. Ф. Лейн-Серфф и Д. А. Смид. Опорожнение заправочных ящиков: жидкость
механика естественной вентиляции. Journal of Fluid Mechanics, 212: 309–335, 1990.
[19] Н. Б. Кэй, Г. Р. Хант.Влияние площади источника тепла пола на индуцированный воздушный поток в помещении.
Building and Environment, 45: 839–847, 2010.
[20] П. Купер, Г. Р. Хант. Вентилируемый заправочный ящик, содержащий вертикально распределенный источник плавучести
. Journal of Fluid Mechanics, 646: 39–58, 2010.
[21] П. Купер, П. Ф. Линден. Естественная вентиляция корпуса с двумя источниками плавучести
. Journal of Fluid Mechanics, 311: 153–176, 1996.
(PDF) Вытяжная вентиляция в многоэтажных зданиях с атриумом: безразмерный подход к проектированию
требует определенного общего потока вентиляции, Q
d
, и внутреннего tem-
perature, g
0
d
, где нижний индекс d означает «расчетное значение».С помощью этих известных величин
мы можем определить расчетное тепловложение для пространства
, B
d
¼Q
d
г
0
d
, и проектный VPI,
л
d
, дано
l
d
¼ Q
2
d
g
0
d
H
5
!
1
2
: (9)
Если расчет дает
л
¼
л
d
и B¼B
d
подачу свежего воздуха можно сбалансировать
и тепловыделения, позволяющие одновременно выполнять требования к скорости потока
и температуре; мы будем называть
этот идеальный случай, в котором оба требования выполняются, как «корпус конструкции
».Из (6) соответствующая (безразмерная эффективная) площадь вентиляции,
c
A

d
, необходимая для удовлетворения критериев проектирования, тогда c
A

d
¼
л
д
.
3.2. Требования к вентиляции на человека
Минимально допустимая интенсивность вентиляции также может быть указана из расчета
на человека; например, рекомендации CIBSE и ASHRAE
рекомендуют минимальную скорость подачи свежего воздуха 8e10 л с
21
на
человека [27,28].
Рассмотрим случай, когда в комнате n человек,
, и каждый человек получает свежий воздух со скоростью Q
p
, где нижний индекс
предшествует «на человека». Тогда общий расход через пространство
будет Q¼nQ
p
. Если мы разделим общее тепловложение в помещении поровну
между всеми жителями, мы также можем определить тепловложение на человека,
B
p
, так что общее тепловложение B¼nB
p
.Обратите внимание, что тепловая нагрузка на человека
B
p
относится не только к теплу тела, но и является мерой всего
притока тепла в пространстве (из-за оборудования, солнечной энергии, систем отопления
и т. Д. ), разделенных поровну между всеми пассажирами. Принимая во внимание
устойчивый тепловой баланс на человека, превышение температуры в пределах
пространство составляет g
0
¼g
0
p
, где g
0
p
-человеческая температура
превышение, согласно
г
0
p
¼B
p
Q
p
: (10)
A на человека VPI,
l
l
, тогда можно определить как
l
p
¼ Q
2
p
g
0
p
H
5
!
1
2
¼
л
n: (11)
Когда n
л
p
¼
l
d
p
000
d
снова можно реализовать проектный вариант
, в котором одновременно удовлетворяются требования к скорости вентиляционного потока и внутренней температуре
.Из уравнения
(6), площадь вентиляции, необходимая для удовлетворения проектных требований, тогда равна
c
A

d
¼n
l
p
¼
d
: (12)
3.3. Расчетная диаграмма
На рис. 3 показаны контуры постоянной
л
p
для различных значений расхода на человека
и внутренних температур для здания, в котором H¼3м.
Тепловой баланс на человека в (10) также использовался для построения контуров константы
постоянной B
p
на тех же осях.Для лучшего восприятия
того, как этот график может использоваться в дизайне, коэффициент плавучести на человека —
пут, B
p
в м
4
с
3
и уменьшено плотность, г
0
в мс
2
, было преобразовано
в тепловые затраты на одного человека, Вт
p
в ваттах, и превышение температуры
, TT
e
в

C, используя уравнения (1) и (2), соответственно.
Значения физических констант, используемых для этого преобразования, приведены
в Приложении.
Задав желаемое превышение внутренней температуры и интенсивность вентиляции на
человека, и оценив тепловложение на человека,
Вт
p
, проектировщик может использовать рис.
p
, которые
соответствуют их конструктивным требованиям. Если указать ожидаемое количество человек в комнате
, n, (7) и (12) могут быть использованы для определения необходимого эффективного размера вентиляции, A
*
.
Например, рассмотрим случай, в котором желаемая скорость вентиляции
составляет не менее 10 лс
1
на человека, а желаемое внутреннее превышение температуры
составляет 7

C. Из рис. 3, если расчетное тепловложение
на человека составляет W
p
¼100 Вт, эти проектные требования соответствуют
l
p
z0: 0015. Из (12), если в комнате 30 человек (т.е.
n¼30), безразмерная эффективная площадь вентиляции, необходимая для удовлетворения проектных требований
, тогда равна c
A
¼30 0: 0015 ¼0: 045. Из (7),
, начиная с H¼3 м, требуемая эффективная площадь вентиляции составляет
A
*
¼3
2
0,045 ¼0,405 м
2
. Если тепловложение на человека изменяется, можно использовать
Рис. 3, чтобы выбрать новое значение
l
p
и, следовательно, отрегулировать области вентиляции
в соответствии с новыми проектными параметрами.
Рис. 3 также может использоваться для информирования о стратегиях управления нагревом и охлаждением
. Например, если в помещении слишком жарко, температуру
можно снизить за счет уменьшения подводимого тепла, W
p
(например,
за счет увеличения солнечного затенения) и / или путем увеличения вентиляции
скорость за счет увеличения вентиляционных площадей, что соответствует увеличению
л
p
.
Adesignercanuse Рис. 3, чтобы определить, насколько следует изменять W
p
и
l
p
, чтобы обеспечить желаемую температуру для
пассажиров.
Адаптивные модели теплового комфорта, которые предсказывают диапазон из
температур, при которых пассажиры будут чувствовать себя комфортно,
в зависимости от внешней температуры — теперь они включены в стандарты проектирования
[29,30]. Следовательно, диапазон скоростей потока может составлять
, подходящий для обеспечения здоровой и комфортной внутренней среды
. В этом случае область на рис. 3 может использоваться для определения диапазона значений
из
l
p
и W
p
, которые соответствуют приемлемому проекту
.
4. Многоэтажные здания с атриумом
В этом разделе мы расширяем безразмерный подход к проектированию до
многоэтажных зданий, уделяя особое внимание зданиям с атриумом
, солнечным дымоходом или аналогичным вертикальным пространством, которое соединяет несколько
полы.
Рис. 3. Пространство проектных параметров, показывающее контуры постоянной
l
p
(сплошные черные линии) и
контуры постоянной тепловой нагрузки на человека, Вт
p
в ваттах (пунктирные серые линии) , для дома
H¼3 м.Задав желаемую внутреннюю температуру T и желаемую интенсивность вентиляции
на человека, Q
p
, дизайнеры могут определить значение
l
p
, необходимое для удовлетворения их требований
, и значение W
p
. См. Текст в x3.3 для
, как пример использования этого графика.
A. Acred, G.R. Охота / Строительство и окружающая среда 72 (2014) 44e52 47
Как это работает — дышащие здания
Что такое естественная вентиляция?
Естественная вентиляция — это низкоэнергетический способ обеспечить поток свежего воздуха через здание с использованием естественных сил ветра и / или плавучести.
Современные здания, как правило, хорошо изолированы для сохранения тепла зимой, поэтому для предотвращения повышения уровня CO ₂ необходимо подавать свежий воздух. Естественная вентиляция — это низкоэнергетический способ подачи свежего воздуха за счет естественной тенденции горячего воздуха подниматься вверх, а холодного опускаться. Понимая, как воздух будет естественным образом перемещаться в пространстве, вы можете создать отверстия, которые позволят вам контролировать вентиляцию без необходимости форсировать ее с помощью энергоемких механических систем.
Что такое гибридная вентиляция?
Гибридная вентиляция, также известная как вентиляция со смешанным режимом, описывает систему вентиляции, которая не является ни полностью естественной, ни полностью механической.Система сочетает в себе решения как естественной, так и механической вентиляции для удовлетворения требований вентиляции помещения. Стратегия гибридной вентиляции означает, что механические вентиляторы используются только для вентиляции помещения, когда естественной вентиляции недостаточно. Это сводит к минимуму энергопотребление системы вентиляции, обеспечивая при этом достаточную вентиляционную мощность в широком диапазоне условий.
Для получения дополнительной информации посетите Гибридная вентиляция.
Как работает система электронного стека
Системы электронных стеклопакетов
Breathing Buildings используют уникальную стратегию вентиляции, которая меняется в течение года в зависимости от внешней среды:
Летом система e-stack работает вместе с низко открывающимися окнами, чтобы эффективно проветривать комнату естественным путем.
Зимой в системе e-stack работает смешанная вентиляция. Эта стратегия исключает сквозняки без использования радиаторов предварительного нагрева / нагревательных батарей и, следовательно, дает значительные преимущества в экономии энергии.
Система управляется электроникой, измеряет внутреннюю и внешнюю температуру и уровни CO ₂; Светодиодный индикатор на стеновой панели указывает жильцам, когда окна должны быть открыты или закрыты, в зависимости от внутренней и внешней температуры.
Система подает свежий воздух в помещение, контролируя уровень CO ₂ и избегая предварительного нагрева холодного наружного воздуха. Естественное перемешивание позволяет значительно экономить энергию.
Нужен ли мне особый проект здания?
Нет, система e-stack может работать в самых разных конструкциях и областях применения. Существует два конструктивных решения для системы e-stack: наши потолочные блоки и система на базе атриума.
Решение для монтажа на крыше подходит, когда комната имеет прямой доступ к крыше.В этом случае потолок должен быть способен вместить блок e-stack, который должен иметь длину не менее 1600 мм и ширину 950 мм. Он связан с крышей шахтой и закрывается стойкой к атмосферным воздействиям. В этой ситуации вы можете выбирать между нашими блоками серии R и S, в зависимости от дизайна комнаты и количества людей.
Однако многие здания являются многоэтажными, и при прокладке шахты на нижние этажи можно использовать ценную площадь на верхних этажах. В этой ситуации мы часто обнаруживаем, что в здании есть центральное пространство, идеальная естественная смесительная камера.В этой ситуации наша атриумная система идеальна.
Мы используем центральное пространство как смесительную камеру, контролируя температуру в центральном пространстве и обмениваясь воздухом с отдельными комнатами. В этом случае агрегаты устанавливаются наверху стены помещения. Предусмотрены шумоглушители для сохранения акустической целостности помещений, а решетки могут быть установлены на входе / выходе блока. Это удивительно гибкая система, которую можно адаптировать к разным планировкам зданий.
Есть ли у Breathing Buildings виды на проекты Passivhaus?
Строительные принципы Passivhaus, такие как высокий уровень изоляции и воздухонепроницаемость, — это свойства, которыми должно обладать здание. Тем не менее, система вентиляции, используемая во многих схемах Passivhaus, представляет собой механическую вентиляцию с рекуперацией тепла, которая является специфической для требований Германии, в которой Passivhaus был создан.
В Германии длительные периоды времени проводят при минусовых температурах, и здания являются чистым поглотителем тепла без чистого прироста тепла.Это означает, что для поддержания желаемой температуры часто требуется специальное отопление помещения, и экономно расходовать электроэнергию для рекуперации как можно большего количества тепла из выходящего воздушного потока.
В Великобритании большинство зданий фактически являются чистым источником тепла с чистым притоком тепла, что означает, что не требуются специальные обогреватели для поддержания заданной температуры в помещении. Экономически невыгодно извлекать как можно больше тепла из выходящего воздушного потока, который использует относительно большое количество электроэнергии для прогона воздуха через теплообменник.
Работает только на верхнем этаже?
Нет, в многоэтажных домах можно использовать естественную вентиляцию. Есть несколько способов добиться этого. Вы можете использовать наши блоки NVHR, нашу систему для установки на фасаде, нашу систему для установки на крышу и обеспечить шахты на нижних этажах или использовать нашу систему атриума.
Наши установки NVHR — очень популярное решение, обеспечивающее одностороннюю вентиляцию помещения. В каждом агрегате есть смесительные вентиляторы с низким энергопотреблением для защиты от сквозняков зимой.
Атриумная система требует меньшей площади пола, чем требуется для шахт для кровельного решения. Используя высоту плавучести и эффективную площадь проемов, можно спроектировать здание с естественной вентиляцией почти на каждом этаже.
Разница в давлении внутри и снаружи здания зависит от уровня пола; изменение внутреннего давления с высотой зданий зависит от размера проемов на верхнем и нижнем уровнях зданий и от притока тепла в помещении.
Как обеспечить естественную вентиляцию на шумном участке?
Да, мы помогли нескольким клиентам выполнить строгие требования к шуму с помощью шумоподавления. Затухание можно обеспечить на низком уровне, поместив акустические перегородки в жалюзи, образующие часть терминала крыши или расположив его в шахте между терминалом крыши и помещением. Часто акустическое затухание может требоваться только на высоком уровне (например, в терминале крыши или в шахте), поскольку это основной путь для вентиляционного воздуха.
Как очистка научного кабинета работает с естественной вентиляцией?
Требование к продувке BB101 требует, чтобы в научных помещениях скорость вентиляции составляла 10 воздухообменов в час.
Стратегия продувки зависит от типа установленной системы вентиляции и вполне достижима с системой естественной вентиляции. Когда в научном кабинете используются блоки электронного стека, есть два простых метода очистки. Если есть прямой выход на крышу, то при продувке будет вытягиваться воздух из помещения наружу; открытие окон низкого уровня дополнительно увеличит скорость продувки, но не критично, если используется блок e-stack R или S-Series.
Правда ли, что можно избежать сквозняков?
Да, это правда.
Зимой прохладный свежий наружный воздух и теплый внутренний воздух смешиваются внутри блока на уровне потолка, избегая сквозняков. Смешанный воздух, который достигает пассажиров, хорошо перемешивается, избегая сквозняков.
В традиционной конструкции здания свежий воздух подается через открывающиеся окна, и его необходимо нагревать по мере поступления в помещение, чтобы избежать сквозняков для людей, находящихся близко к окнам.Для нас это не имеет смысла, когда в большинстве помещений у нас вырабатывается более чем достаточно тепла для естественного предварительного нагрева.
Требуется ли механическое охлаждение?
Иногда даже хорошо продуманная схема естественной вентиляции не может поддерживать внутреннюю температуру в пределах диапазона, требуемого клиентом. Это может иметь место в средах с особенно строгим контролем температуры или при исключительно высоком внутреннем притоке тепла.
В таких ситуациях следует придерживаться стратегии, которая максимизирует использование естественной вентиляции и ночного охлаждения и сводит к минимуму количество часов и мощность охлаждения, которые необходимо использовать.
Системы управления
Breathing Buildings могут взаимодействовать с системами охлаждения переменного тока, предлагая гибридное решение, которое наилучшим образом использует естественную вентиляцию, когда это возможно, но переключает на механическое охлаждение по мере необходимости.
Для получения дополнительной информации свяжитесь с конструкторским бюро по электронной почте info @ дыхание билдингс.com
Эффективна ли естественная вентиляция в безветренные дни?
Да, с системой e-stack.
Естественная вентиляция может управляться двумя способами; один — ветром, второй — плавучестью (эффект суммирования). По мере того, как воздух нагревается, он становится менее плотным, поэтому он будет подниматься в пространстве — это главный принцип эффекта стека.
Если у вас есть помещение с отверстиями как на высоком, так и на нижнем уровне, свежий воздух обычно поступает в помещение через отверстия низкого уровня.По мере того, как он нагревается за счет внутреннего тепла, он поднимается и выходит через отверстия высокого уровня. Эта стратегия не зависит от давления ветра, поэтому будет эффективна даже в безветренные дни.
Естественная вентиляция только открывает окна?
Открывающиеся окна могут обеспечить вентиляцию. Однако вентиляция — это не только обеспечение людей свежим воздухом, но и обеспечение комфорта для пассажиров. Комфорт для пассажиров невозможно достичь, открывая окна в одиночку.Один из примеров — открывание окон для вентиляции зимой; люди, находящиеся в помещении, вскоре испытают неприятные сквозняки. Хороший дизайн, адаптированный к каждому отдельному зданию, в сочетании с хорошей стратегией управления может помочь создать более комфортную среду обитания.
Радиаторы или теплый пол, что лучше для естественной вентиляции?
Системы теплого пола обычно потребляют меньше энергии, чем радиаторы, а требуемые относительно низкие температуры делают их идеальными для использования тепловых насосов, использующих грунтовые источники, которые очень эффективны.Недостатками систем пола являются высокая тепловая инерция, а система подогрева пола плохо справляется с охлаждением поступающего воздуха.
В системе электронного стека наиболее эффективным способом обогрева помещения будет использование тонкого радиатора с низкой тепловой инерцией. Его можно было включить непосредственно перед тем, как попасть в помещение, чтобы обогреть помещение, а затем выключить, чтобы тепло от людей и освещения могло поддерживать температуру в помещении.
При использовании системы напольного отопления следует проявлять осторожность, чтобы не перегреть комнату, что может привести к потере энергии, как только тепло набирается из-за наличия людей и освещения.Систему подогрева пола следует использовать только для поддержания минимально допустимой температуры в помещении и выключать ее до прибытия людей, поскольку большая инерция тепловой массы будет поддерживать температуру в течение некоторого времени после выключения системы.
Является ли система e-stack в зимнем режиме смешивания такой же, как система рекуперации тепла?
Система рекуперации тепла заставляет входящий свежий воздух и выходящий застоявшийся воздух проходить через теплообменник.Мощность вентилятора, используемого для прохождения воздуха через эти устройства, выше, чем в блоке электронного стека. В очень холодном климате или там, где в жилых помещениях наблюдается незначительный приток тепла, тепло, рекуперированное в системах рекуперации тепла с механической вентиляцией, более чем перевешивает используемую мощность вентилятора и является разумным решением для зимы.
Однако в более умеренном климате и в тех случаях, когда имеется достаточно высокий внутренний выигрыш, проблема состоит в том, чтобы просто использовать тепло, а не восстанавливать его.В механической системе вентиляции с рекуперацией тепла нет необходимости, и на самом деле это более энергоемкий вариант, чем электронный стек, поскольку мощность вентилятора, используемого в механической системе, намного выше.
В каких типах зданий работает естественная вентиляция?
Естественная вентиляция может работать в любом здании. Однако мы прагматики, и в некоторых типах зданий это не самая эффективная форма вентиляции.
Естественная вентиляция может работать в любом здании при условии, что имеется соответствующий проход воздуха изнутри здания наружу и что внешний воздух имеет подходящее качество и температуру.На практике естественная вентиляция наиболее эффективна в зданиях с неглубокой планировкой, поэтому воздух не должен проходить слишком далеко в боковом направлении внутри здания (или через / вокруг ограничений) до или после достижения людей.
Проект системы кондиционирования и вентиляции многоэтажного административного здания
IJRET: Международный журнал исследований в области инженерии и технологий eISSN: 2319-1163 | pISSN: 2321-7308 ПРОЕКТ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ И ВЕНТИЛЯЦИИ ДЛЯ МНОГОЭТАЖНОГО ОФИСНОГО ЗДАНИЯ G.Prasanthi 1, Sireesharevathi.D 2 [email protected], [email protected] Резюме Этот проект состоит из того, как предлагаемый централизованный воздух <сильный > кондиционирование и механической вентиляции системы спроектирован и ее критерий для новое здание в Хайдарабаде.Состоит из семи этажей и двух подвалов площадью 39000 футов на этаж. Два подвала (нижний и верхний) и большая часть первого этажа предназначены для офисы с общей площадью 273000 кв. футов. Основная цель — создать терморегулируемую среду в пространстве ограждения здания , такого как офисное пространство , комната BMS, общественная комната, вестибюль и т. д. и здание механической вентиляции , а именно: вентиляция подвала, герметизация корпуса воздуха , лифт создание избыточного давления, выхлоп из туалета и т. д. Дизайн и планирование указанной выше системы должны соответствовать указанным ниже целям заказчика, например Экономичный по стоимости, энергоэффективный, простой и гибкий в отношении эксплуатации и обслуживания.Ориентировочная нагрузка кондиционирования для системы должна составлять 800TR приблизительно. Чтобы сделать систему энергоэффективной, предлагаются винтовые чиллеры с воздушным охлаждением и перекачиваемой вторичной системой . Предлагаемая установка кондиционирования воздуха должна быть расположена на стороне выключателя на террасе здания .ключевые слова: чиллеры, переменный объем воздуха , воздух ч и блок. ————————————————— ——————— *** ————————— ——————————————— 1. ВВЕДЕНИЕ Воздух < Системы сильного> кондиционирования обычно делятся на четыре основных типа, определяемых методом, с помощью которого достигается окончательное охлаждение в помещении и нагревание, < сильный> воздух , окружающий пассажира, является конечной средой, которая кондиционируется.В некоторых системах большая часть теплового эффекта является излучающим. Основными типами являются: 1. система «все вода», 2. система воздух , 3. система «воздух — вода» система s, 4. Тепловой насос. 5. Унитарная система на основе хладагента s. Существующие и новые конструкции: — система доступна для существующих и новых зданий .на выходе из ограждений или конструкций отопление и временами вентиляция уже предусмотрено. Дополнительная система предназначена только для охлаждения, а и интеграция существующей системы отопления, вентиляции в годичный цикл. Здание H07 состоит из двух цокольных этажей, и 7 этажа.Два подвала (нижний и верхний) и большая часть первого этажа предназначены для автостоянки < strong> и подсобные помещения. Балансная часть первого этажа включает вестибюль, общественную комнату, комнату BMS, офисное пространство. Верхние этажи (с 1-го по 7-й) предназначены для офисов .Каждый этаж офисного пространства разделен на зоны, известные как левое и правое крыло. 1.1 Оценка нагрузки на кондиционер воздух Расчетная нагрузка кондиционирования служит основой для выбора оборудования для кондиционирования . Он должен учитывать тепло, поступающее в пространство снаружи в расчетный день, а также тепло, выделяемое в помещении.Расчетный день определяется как: 1. День, когда температуры сухого — и влажного термометра достигают пика одновременно, 2. День, когда воздуха мало или совсем нет воздуха для уменьшения поступления солнечного тепла через стекло. 3. Все из внутренних нагрузок в норме. 4. Давление паров воздуха — более высокое давление пара в кондиционируемом помещении заставляет водяной пар проходить через здание материалы.5. Ветер дует в сторону здания — ветер вызывает наружный воздух с более высокой температурой и влага проникает через щели вокруг дверей и окон. __________________________________________________________________________________________ Том: 02 Выпуск: 08 | Август 2013 г., доступно по адресу http://www.ijret.org 360
Breathing Buildings предоставляет первоклассное решение для низкоэнергетической вентиляции для школы
, удостоенной награды RIBA Поставьте лайк и поделитесь этой новостной статьей: Новости

Компания
Breathing Buildings, ведущий британский поставщик систем естественной и гибридной вентиляции, спроектировала и поставила систему вентиляции с низким потреблением энергии для отмеченной наградами школы RIBA в Саутварке, Лондон.Проект начальной школы Ivydale стоимостью 8 млн фунтов стерлингов предусматривал строительство нового двухэтажного здания, чтобы удвоить вместимость школы.
Ключевым элементом проекта было создание здоровой учебной среды, а это означало, что было жизненно важно обеспечить хорошее качество воздуха в помещении и тепловой комфорт в школе. Для достижения этой цели были установлены и установлены электронные блоки Breathing Buildings для естественной вентиляции школы.
В рамках стратегии вентиляции в проекте начальной школы Ivydale, пара блоков E-Stack A-500 компании Breathing Buildings была установлена в каждой из восьми классных комнат на первом этаже, а тринадцать секций жалюзи-заслонки с приводом были установлены в высокий уровень в атриуме.Это позволило использовать атриум с перекрестной вентиляцией в классных комнатах первого этажа, у которых не было прямого выхода на крышу. Кроме того, это имело дополнительное преимущество в виде вентиляции атриума, так что его можно было использовать в качестве дополнительного места для общения / отдыха.
Между тем, на первом этаже восемь классных комнат, которые имеют хороший доступ на крышу, вентилируются прямо через крышу с помощью восьми блоков серии E-Stack R-Series от компании Breathing Buildings с терминалами на крыше Mushroom.Затем вся вентиляция контролируется с помощью специальной панели управления, также предоставляемой Breathing Buildings.
Устройство E-stack A500 для дыхательных зданий представляет собой атриумную систему с вспомогательными функциями. Обеспечивая проход потока через здание, он также способствует принятию стратегии естественной вентиляции для окружающих комнат. Инновационная система с низким энергопотреблением может быть развернута в одноэтажных зданиях, где комнаты соединены с центральным атриумом, а также в многоэтажных зданиях. Зимой высокие вентиляционные отверстия или окна в атриуме используются для подачи свежего холодного воздуха в здание, а также для выпуска теплого застывшего воздуха.Воздух естественным образом смешивается в атриуме, и блоки e-stack A500 затем обмениваются воздухом между атриумом и соседними жилыми помещениями. Летом воздух поступает через внешние окна в каждой комнате, а затем попадает в атриум через передаточные устройства серии A. Воздух поднимается в атриуме и выходит через вентиляционные отверстия наверху помещения.
Между тем, система E-stack R-Series от Breathing Buildings разработана для помещений, которые имеют прямой выход наружу через крышу. Система идеально подходит для школьных классов или офисов малого и среднего размера с уровнем занятости от 10 до 40 человек.Летом через открывающиеся окна свежий воздух поступает прямо к пассажирам, а блок R-Series с выводом на крыше действует как вытяжное отверстие высокого уровня. Зимой действует стратегия смешанной вентиляции — она устраняет сквозняки без использования радиаторов предварительного нагрева / нагревательных батарей и, следовательно, дает значительные преимущества в экономии энергии. Используя эту запатентованную стратегию электронного стека, побочные тепловыделения, возникающие в помещении, используются для нагрева поступающего воздуха в более прохладную погоду, что снижает потребность в радиаторах или змеевиках нагревателя, которые часто используются в обычных системах естественной вентиляции.Приток тепла в густонаселенных помещениях (например, школьных классах) достаточно велик, поэтому отопление не требуется, пока температура наружного воздуха не упадет ниже ~ 7 ° C.
Breathing Buildings стремится к совершенству в проектировании систем вентиляции в школах и выпустила новую отраслевую брошюру под названием «Вентиляция для школ», которую можно загрузить с https://www.breathingbuildings.com/knowledge/ventilation-in-schools/schools. -брошюра /.
Для получения дополнительной информации о естественных и гибридных системах вентиляции, а также о других продуктах и услугах, предлагаемых Breathing Buildings, посетите www.дышащийbuildings.com. Или позвоните нам по телефону 01223 450 060
Концентрация радона в традиционных и новых энергоэффективных многоэтажных жилых домах: результаты опроса в четырех городах России
1.
Darby, S. et al. Радон в домах и риск рака легких: совместный анализ индивидуальных данных 13 европейских исследований случай-контроль. Br. Med. J. 330 , 223 (2005).
CAS Статья Google ученый
2.
Krewski, D. et al. Радон в жилых помещениях и риск рака легких: комбинированный анализ 7 исследований случай-контроль в Северной Америке. Эпидемиология 16 , 137–145 (2005).
Артикул Google ученый
3.
Ярмошенко И. В., Малиновский Г. П. Комбинированный анализ онкоэпидемиологических исследований взаимосвязи между раком легких и облучением радоном в помещениях. Нуклеоника 65 , 83–88 (2020).
CAS Статья Google ученый
4.
Clement, C.H. et al. Риск рака легкого от радона и дочерних продуктов и заявление по радону. Ann. МКРЗ 40 , 1–64 (2010).
Артикул Google ученый
5.
Lecomte, J.-F. et al. Публикация 126 МКРЗ: Радиологическая защита от облучения радоном. Ann. ICRP 43 , 5–73 (2014).
Артикул Google ученый
6.
Rogelj, J. et al. Предложения по климату в рамках Парижского соглашения нуждаются в ускорении, чтобы поддерживать температуру ниже 2 ° C. Природа 534 , 631–639 (2016).
ADS CAS Статья Google ученый
7.
Статистический бюллетень. Семейные расходы в Великобритании: финансовый год, заканчивающийся в марте 2016 года. Управление национальных стандартов Великобритании.Получено 15 октября 2020 г. с веб-сайта Gov.uk: https://www.ons.gov.uk/peoplepopulationandcommunity/personalandhouseholdfinances/expenditure/bulletins/familyspendingintheuk/financialyearendingmarch3016/pdf (2017).
8.
Рекомендация Комиссии (ЕС). 2019/786 от 8 мая 2019 г. о ремонте здания, C / 2019/3352. Официальный журнал Европейского Союза. L127 / 34. Получено 15 октября 2020 г. с веб-сайта Europa.eu: https://eur-lex.europa.eu/legal-content/EN/TXT/PDF/?uri=CELEX:32019H0786&from=GA (2019).
9.
Энергетическая стратегия России на период до 2030 г. от 13 ноября 2009 г. № 1715-р. Получено 15 октября 2020 г. с веб-сайта Energystrategy.ru: http://www.energystrategy.ru/projects/docs/ES-2030_(Eng).pdf (2009).
10.
Алексеев, А. Н., Лобова, С. В., Боговиз, А. В., Рагулина, Ю. В. Критический обзор политики России в области энергоэффективности в строительстве и жилищном секторе. IJEEP 9 , 166–172 (2019).
Артикул Google ученый
11.
Корниенко С.А. Комплексный анализ энергоэффективности эксплуатируемого многоэтажного жилого дома: на примере. E3S Web Conf. 33 , 02005 (2018).
Артикул Google ученый
12.
Неро, А. Ю., Бегель, М. Л., Холлоуэлл, К. Д., Ингерсолл, Дж. Г. и Назаров, В. В. Концентрации радона и скорость инфильтрации, измеренные в обычных и энергоэффективных домах. Health Phys. 45 , 401–405 (1983).
CAS Статья Google ученый
13.
Milner, J. et al. Энергоэффективность дома и риск рака легких, связанный с радоном: модельное исследование. BMJ 348 , f7493 – f7493 (2014 г.).
Артикул Google ученый
14.
Слезакова М., Навратилова Ровенска К., Томашек Л. и Холечек Дж. Краткосрочная и долгосрочная изменчивость концентрации дочерних продуктов радона в жилищах в Чешской Республике. Radiat. Prot. Досим. 153 , 334–341 (2012).
Артикул Google ученый
15.
Коллиньян, Б., Ле Поннер, Э. и Манден, К. Взаимосвязь между концентрацией радона в помещениях, термической модернизацией и характеристиками жилья. J. Environ. Радиоакт. 165 , 124–130 (2016).
CAS Статья Google ученый
16.
Буркарт, В., Вернли, К. и Бруннер, Х. Х. Сопоставленный парный анализ влияния гидроизоляции на концентрацию радона в жилых помещениях в Швейцарии. Radiat. Prot. Досим. 7 , 299–302 (1984).
CAS Статья Google ученый
17.
Пампури Л., Капуто П. и Валсангиакомо К. Влияние ремонта зданий на качество воздуха в помещениях. Результаты обширного исследования концентраций радона до и после проведения ремонтных работ. Sustain. Cities Soc. 42 , 100–106 (2018).
Артикул Google ученый
18.
Мейер, В. Влияние строительных энергосберегающих мероприятий на уровни радона в помещениях. Внутренний воздух 29 , 680–685 (2019).
CAS PubMed Google ученый
19.
Symonds, P. et al. Энергоэффективность дома и радон: наблюдательное исследование. Внутренний воздух 29 , 854–864 (2019).
Артикул Google ученый
20.
Ярмошенко И.В., Малиновский Г.П., Онищенко А.Д., Васильев А.В. Проблема облучения радоном в энергоэффективных зданиях: обзор. Radiat. Hyg. 12 , 56–65 (2019).
Google ученый
21.
Фойтикова И. и Навратилова Ровенска К.Влияние энергосберегающих мероприятий на концентрацию радона в некоторых детских садах Чехии. Radiat. Prot. Досим. 160 , 149–153 (2014).
CAS Статья Google ученый
22.
Онищенко А.Д., Васильев А.В., Малиновский Г.П., Жуковский М.В. Влияние строительных особенностей на накопление радона в детских садах Свердловской области. Radiat. Hyg. 11 , 28–36 (2018).
Google ученый
23.
Пигг, С., Колли, Д. и Франциско, П. В. Воздействие атмосферных воздействий на качество воздуха в помещениях: полевое исследование 514 домов. Внутренний воздух 28 , 307–317 (2017).
Артикул Google ученый
24.
Ярмошенко И., Малиновский Г., Васильев А., Онищенко А. и Селезнев А. Геогенное и антропогенное воздействие на радон в помещениях в районе реки Теча. Sci. Total Environ. 571 , 1298–1303 (2016).
ADS CAS Статья Google ученый
25.
Du, L. et al. Влияние модернизации энергоснабжения на качество воздуха в помещениях многоквартирных домов. Внутренний воздух 29 , 686–697 (2019).
CAS PubMed Google ученый
26.
Мак Каррон, Б., Мэн, Х.И Колкло, С. Исследование концентрации радона внутри сертифицированных пассивных домов. IJERPH 17 , 4149 (2020).
CAS Статья Google ученый
27.
Флейшер, Р. Л., Могро-Камперо, А. и Тернер, Л. Г. Уровни радона в помещениях на северо-востоке США. Health Phys. 45 , 407–412 (1983).
CAS Статья Google ученый
28.
Stanley, F. K. T. et al. Облучение радоном неуклонно растет в современной жилой среде Северной Америки и становится все более равномерным в зависимости от сезона. Sci. Отчетность 9 , 18472 (2019).
ADS CAS Статья Google ученый
29.
Кукош (Дину), А., Дику, Т. и Косма, С. Облучение радоном внутри помещений в энергоэффективных домах из Румынии. Rom. J. Phys. 60 , 1574–1580 (2015).
Google ученый
30.
Арвела, Х., Холмгрен, О. и Рейсбака, Х. Радоновая профилактика в новом строительстве в Финляндии: общенациональное выборочное обследование в 2009 году. Radiat. Prot. Досим. 148 , 465–474 (2011).
Артикул Google ученый
31.
Finne, I.E. et al. Значительное сокращение внутреннего радона в новостройках. J. Environ. Радиоакт. 196 , 259–263 (2019).
CAS Статья Google ученый
32.
Рингер У. Тенденции мониторинга в гражданском строительстве и их влияние на радон в помещениях. Radiat. Prot. Досим. 160 , 38–42 (2014).
CAS Статья Google ученый
33.
Goyette Pernot, J., Hager-Jörin, C., Pampuri, L.Внутренние исследования радона и качества воздуха в новых или отремонтированных энергоэффективных швейцарских односемейных жилищах. PLEA 2015 — Революция в архитектуре Сентябрь 2015 г., Болонья, Италия.
34.
Yang, S. et al. Исследование радона в 650 энергоэффективных жилых домах в Западной Швейцарии: влияние энергетического обновления и характеристики зданий. Атмосфера 10 , 777 (2019).
ADS CAS Статья Google ученый
35.
Васильев А.В., Ярмошенко И.В. и Жуковский М.В. Низкая скорость воздухообмена вызывает высокую концентрацию радона внутри энергоэффективных зданий. Radiat. Prot. Дозиметрия. 164 , 601–605 (2015).
CAS Статья Google ученый
36.
Ярмошенко И.В., Васильев А.В., Онищенко А.Д., Киселев С.М., Жуковский М.В. Проблема радона внутри помещений в энергоэффективных многоэтажных домах. Radiat. Prot. Дозиметрия. 160 , 53–56 (2014).
CAS Статья Google ученый
37.
Васильев А.В., Ярмошенко И.В., Жуковский М.В. Радоновая безопасность современных многоэтажных домов с различными классами энергоэффективности. Radiat. Hyg. 11 , 80–84 (2018).
Google ученый
38.
Жуковский, М.В., Васильев А.В. Механизмы и источники поступления радона в здания, построенные по современным технологиям. Radiat. Prot. Досим. 160 , 48–52 (2014).
CAS Статья Google ученый
39.
ООО «РАДОСИС». Техническая информация https://www.radosys.com/index_htm_files/RSKS_RS_Man82-130129_c.pdf. По состоянию на 28 августа 2020 г.
40.
Jilek, K., Havelka, M., Kotík, L. Результаты международного сравнения радона / торона и приборов для измерения короткоживущих продуктов распада радона / торона и радона за 2019 год в NRPI в Праге.SÚRO vvi. РЕГ 01–2020 (2020) (https://www.suro.cz/cz/vyzkum/vysledky/The-5th-International-Comparison-on-Radon-Thoron-gas-SURO-Prague-2019.pdf)
41.
Rabago, D. et al. Взаимное сравнение измерений радона внутри помещений в полевых условиях в рамках Европейского проекта MetroRADON. IJERPH 17 , 1780 (2020).
CAS Статья Google ученый
42.
Онищенко, А.Д. и Жуковский, М. В. Роль вмешивающихся факторов в эпидемиологическом исследовании радона. Radiat. Hyg. 10 (1), 65–75 (2017).
Google ученый
43.
Collignan, B. & Powaga, E. Влияние систем вентиляции и энергосбережения в здании на механизмы, регулирующие концентрацию активности радона в помещении. J. Environ. Радиоакт. 196 , 268–273 (2019).
CAS Статья Google ученый
44.
Арвела, Х., Холмгрен, О., Рейсбака, Х. и Винья, Дж. Обзор строительства с низким энергопотреблением, герметичности, вентиляции и радона в помещениях: результаты исследований финских домов и квартир. Radiat. Prot. Досим. 162 , 351–363 (2013).
Артикул Google ученый
Исследование потенциала ночной промывки в многоэтажном офисе открытой планировки в Германии с использованием TRNLizard с TRNSYS 18
[1] Ф.Аллард, М. Сантамурис, Естественная вентиляция в зданиях: Руководство по проектированию, Джеймс и Джеймс (1998).
[2] Ю.Аль Хорр, М. Ариф, А. Каушик, А. Мазрэй, М. Катафигиоту, Э. Эльсарраг, Производительность персонала и качество внутренней среды офиса: обзор литературы, Строительство и окружающая среда. 105 (2016) 369-389.
DOI: 10.1016 / j.buildenv.2016.06.001
[3] А.Wagner, E. Gossauer, C. Moosmann, Th. Гропп, Р. Леонхарт, Температурный комфорт и удовлетворенность людей на рабочем месте — Результаты полевых исследований в немецких офисных зданиях с низким энергопотреблением, Энергетика и здания. 39-7 (2007) 758-769.
DOI: 10.1016 / j.enbuild.2007.02.013
[4] Б.Ченари, Дж. Д. Каррильо, М. Гамейру да Силва, На пути к устойчивым, энергоэффективным и здоровым стратегиям вентиляции в зданиях: обзор, обзоры возобновляемых и устойчивых источников энергии. 59-C (2016) 1426-1447.
DOI: 10.1016 / j.rser.2016.01.074
[5] ЧАС.Бреш, А. Босер, А. Янссенс, Пассивное охлаждение в энергосберегающем офисном здании, Солнечная энергия. 79-6 (2005) 682-696.
DOI: 10.1016 / j.solener.2004.12.002
[6] Дж.Sundell, H. Levin, W.W. Назаров, W.S. Cain, W.J. Fisk, D.T. Grimsrud, F. Gyntelberg, Y. Li, A.K. Персили, A.C. Пикеринг, Дж.М.Самет, Скорость вентиляции и здоровье: Многопрофильный обзор научной литературы, Indoor Air, 21-3 (2011) 191-204.
DOI: 10.1111 / j.1600-0668.2010.00703.x
[7] Здоровье, благополучие и продуктивность в офисах, Всемирный совет по экологическому строительству, (2014 г.).
[8] В. Лофтнесс, В. Харткопф, Б. Гуртекин, Связь энергии со здоровьем и производительностью в искусственной среде, Центр эффективности строительства и диагностики, Карнеги-Меллон.(2003).
[9] Weber, Menti, Keller, ETH Zurich and Amstein + Walthert AG, май (1999 г.).
[10] Н. Артманн, Х. Манц, П. Гейзельберг, Исследование параметров охлаждения здания с помощью ночной вентиляции, Возобновляемые источники энергии.33-12 (2008) 2589-2598.
DOI: 10.1016 / j.renene.2008.02.025
[11] Ж.Чжай, М. Джонсон, М. Крарти, Оценка моделей естественной и гибридной вентиляции в моделировании энергопотребления всего здания, Энергетика и здания. 43-9 (2011) 2251-2261.
DOI: 10.1016 / j.enbuild.2011.06.026
[12] Дж.Пфафферотт, С. Херкель, М. Яшке, Проектирование пассивного охлаждения с помощью ночной вентиляции: оценка параметрической модели и моделирование здания с измерениями, Энергетика и здания. 35-11 (2003) 1129-1143.
DOI: 10.1016 / j.enbuild.2003.09.005
[13] Б.Гивони, Эффективность массовой и ночной вентиляции в снижении дневных температур в помещении — Часть I: экспериментальные периоды 1993 г., Энергия и здания. 28-1 (1998) 25-32.
DOI: 10.1016 / s0378-7788 (97) 00056-x
[14] В.Герос, М. Сантамурис, А. Цанграсулис, Г. Гуаррачино, Экспериментальная оценка феномена ночной вентиляции, Энергия и здания. 29-2 (1999) 141-154.
DOI: 10.1016 / s0378-7788 (98) 00056-5
[15] М.Колокотрони, А. Аронис, Снижение энергии охлаждения в офисах с кондиционированием воздуха с помощью ночной вентиляции, Applied Energy. 63-4 (1999) 241-253.
DOI: 10.1016 / s0306-2619 (99) 00031-8
[16] TRNSYS 18, http: // www.trnsys.com.
[17] TRNFlow: модуль сети воздушного потока для совместного моделирования с TYPE, (2009).
[18] Дж. Марио, М. Донателла, П. Элизабетта, Программа расчета распределения давления ветра для многозонных моделей воздушного потока, Building Simulation, Мэдисон, США, 1995, стр.105-118.
[19] Даскалаки 1995, Прогнозирование односторонней естественной вентиляции в зданиях, Солнечная энергия.55-5 (1995) 327-341.
DOI: 10.1016 / 0038-092x (95) 00057-x
[20] DIN EN 15251, Входные параметры внутренней среды для проектирования и оценки энергоэффективности зданий — качество воздуха в помещении, тепловая среда, освещение и акустика (2012 г.
