Вентиляция в жилых многоквартирных домах: схема, проверка, чистка
Каждый современный многоэтажный дом должен быть оборудован эффективной системой вентиляции, жизненно необходимой для создания должного микроклимата и качественной воздушной среды в помещениях всего жилого здания. На этапе проектирования обычно закладывают вентиляциионную систему по требованиям СанПин, а вот на практике работа действующей вентиляционной системы зачастую оставляет желать лучшего.
Стойкий неприятный запах в туалете или кухне может свидетельствовать о нарушении правильной работы системы, чаще всего в результате загрязнения воздухозаборных решеток, реже — из-за возникновении более серьезных неполадок. Практически всегда восстановить работоспособность вентиляционной системы можно своими силами, не прибегая к услугам специалистов.
Существует несколько разновидностей вентиляции:
- естественный приток воздуха и вытяжка,
- принудительное движение воздушных масс с помощью вентиляционных устройств.
Чаще всего схема обустройства вентиляционной системы для многоквартирного многоэтажно дома выглядит так:
Функциональное предназначение вентиляции в многоквартирном доме:
- создает надлежащий микроклимат в квартирах – доставляет с улицы свежий, насыщенный кислородом воздух;
- устраняет «отработанный» воздух, насыщенный углекислым газом, пылью и вредными соединениями;
- позволяет избежать излишней влажности во всех обитаемых помещениях.
Производительность системы напрямую зависит от двух факторов: качественной установки и технического обслуживания. Чистка вентиляции в многоквартирном доме подразумевает целый ряд специализированных мероприятий, благодаря которым система кондиционирования будет функционировать надлежащим образом: устранение препятствий, мешающих свободному протоку, замена вышедших из строя зонтов и решеток, обнаружение и ликвидация щелей в системе воздуховода и прочее.
Проверка вентиляции в многоквартирном доме: основные признаки необходимости чистки
- рядом с вентиляционным проходом собрался мусор, пыль, паутина и прочие инородные элементы;
- вентиляционная решетка собрала черный налет, жир и сажу – явный показатель образовавшихся загрязнений;
- после проведения влажной очистки быстро образуется пыль и другие загрязнения – посторонние элементы, которые расположены внутри вентиляционной шахты, снижают эффективность всей системы кондиционирования;
- в теплое время года помещения квартиры стали намного быстрее нагреваться;
- ослабление силы сквозняков при открытой двери квартиры – раньше они были гораздо сильнее.
Как восстановить работоспособность системы?
1. Почистить от пыли. Самое простое, что Вы можете сделать при снижении интенсивности движения воздушных потоков через воздухозаборную решетку — это элементарно почистить ее от накопившейся пыли. На решетках, расположенных в кухнях, иногда скапливается такое количество сажи и жира, что доступ воздуха вообще становится невозможным. Первым делом нужно хорошо очистить решетки от накопившейся грязи и посмотреть, как это скажется на воздушном потоке.
Если же проблемы возникли в центральном оборудовании, которое производит приток и вытяжку по квартирам, тогда без помощи специалистов обойтись не получится. Для того, чтобы правильно провести все мероприятия по возобновлению качественной работы всей конструкции, следует знать устройство используемой схемы вентиляции в многоквартирном доме. Только специалисты способны выполнить качественную очистку всех элементов вентиляционных систем.
2.
Встроить вытяжной вентилятор. Второй шаг по улучшению вентилирования Ваших помещений — это встраивание вместо обычной воздухозаборной решетки вытяжного вентилятора, который будет принудительно осуществлять вытяжку воздуха из комнаты. В условиях обычной квартиры такие вытяжные вентиляторы можно установить в туалете, ванной комнате и на кухне — то есть там, где есть выходы в центральную вентиляционную систему здания.
3. Настенный бризер. Еще одна возможность принципиально улучить вентилирование в жилых комнатах (спальнях, детских комнатах, рабочих кабинетах и пр.) — это монтаж настенной компактной приточно-вытяжной вентиляционной установки (бризера). Такой прибор имеет компактные размеры, легко встраивается в наружную стену здания и гарантированно обеспечивает заданный объем притока свежего уличного воздуха в Вашу комнату.
Сегодня такие настенные установки вентиляции (бризеры) представлены на рынке двумя производителями: ТИОН и Ballu. И все они имеют отличные технические характеристики, современный дизайн, позволяющий без проблем вписать их в интерьер жилой комнаты.
Нашей климатическая компания Дисконт-климат предлагает Вам:
- вытяжные вентиляторы для туалетов и ванных комнат;
- настенные установки для вентиляции квартир вместе с монтажом;
- монтаж полноценной приточно-вытяжной системы при наличии технических возможностей по устройству таковой.
Наши сертифицированные специалисты помогут Вам решить вопрос вентилирования воздуха в Вашем доме максимально качественно, быстро и эффективно. Помните, создание качественного микроклимата в помещениях — это комфорт и здоровье Вашей семьи!
Звоните нам по тел. 204-60-28!
варианты реализации, нормы и требования
В домашней пыли содержатся клещи, бактерии и продукты их жизнедеятельности. Из-за этого у жильцов дома может развиваться аллергия. Накапливающаяся в легких пыль часто приводит к хроническим заболеваниям, а также проблемам с иммунной системой. Чтобы избежать всех этих неприятностей, в жилых домах обустраиваются вентиляционные сети.
Касается это, конечно же, в том числе и многоквартирных зданий. Схемы вентиляции в многоэтажных домах могут использоваться разные.
Система с естественной циркуляцией воздуха
В советские времена при строительстве многоэтажек обустраивалась самая простая вытяжная система. Единственным элементом ее конструкции был вентиляционный стояк. Источниками притока воздуха в таких помещениях были форточки и щели в окнах. К примеру, в большинстве случаев реализовывалась такая схема вентиляции в многоэтажных домах сталинской постройки, а также в «хрущевках».
Вентиляция в котельной в частном доме: виды и требования….
Вентиляция в котельной в частном доме должна полностью соответствовать требованиям и нормам. Все…
Сегодня такой системы вентиляции для эффективного проветривания, конечно же, недостаточно. Ведь окна в квартирах устанавливаются герметичные. Да и форточки зимой для проветривания помещений открывать кто-то будет вряд ли. Поэтому простая вытяжная система вентиляции в настоящее время дополняется обычно специальными приточными клапанами..jpg)
Такие устройства устанавливаются чаще всего под окнами или рядом с ними. В своей конструкции они имеют специальный элемент, позволяющий регулировать поток поступающего в помещение воздуха.
Искусственная вентиляция
При использовании для притока свежего воздуха клапанов в стояк в здании может дополнительно устанавливаться вентилятор для отвода отработанного воздуха. Такая система называется уже вытяжной и очищает воздух в доме более эффективно.
Какими бывают виды вентиляции, ее устройство. Установка…
Каждое здание должно оснащаться эффективной вентиляционной системой, ведь постоянный воздухообмен…
Еще одним типом таких сетей, используемых в многоэтажных домах, является приточная. В этом случае в квартире устанавливается специальное устройство, нагнетающее воздух с улицы. Называются такие конструкции бризерами. Рассчитаны они обычно бывают на проветривание помещений до 40 м2. Помимо всего прочего, бризеры дополняются специальными фильтрами, очищающими воздух от пыли, газов и запахов.
В старых домах приточные клапаны, вытяжные вентиляторы и бризеры в большинстве случаев устанавливают сами владельцы квартир. Стоит такое оборудование относительно недорого и при этом монтируется очень легко.
Системы в современных домах
Схемы вентиляции в многоэтажных домах П-44Т, П-44, старых крупноблочных и сталинских, таким образом, предусматриваются самые простые. При строительстве же новых многоквартирных зданий монтируются системы немного другой конструкции. В данном случае изначально предусматривается то, что воздух сквозь современные герметичные окна в помещения проникать не может.

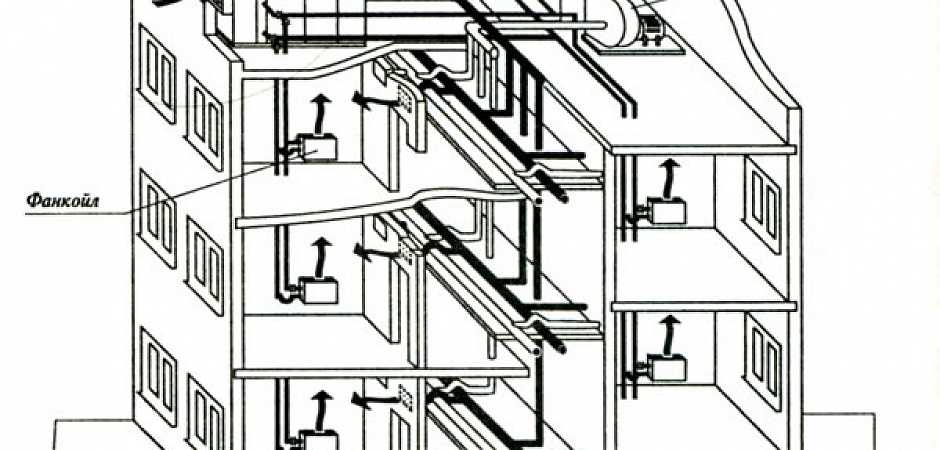

Чаще всего в многоэтажных зданиях сегодня монтируются более сложные приточно-вытяжные системы. Использование таких схем вентиляции в многоэтажных домах позволяет сделать проветривание наиболее эффективным. В этом случае в здании прокладываются отводящие грязный воздух шахты. К ним, в свою очередь, из квартир протягиваются воздуховоды.
В домах малой этажности в последующем все шахты объединяются в единый коллектор.
Последний обычно располагается на чердаке. В высоких домах обустраиваются специальные разгонные шахты-спутники. В дальнейшем они присоединяются к основной магистрали. Исключением при использовании такой схемы вентиляции в многоэтажном доме являются два последних этажа. В них отводящие загрязненный воздух шахты пропускаются наружу напрямую. С общим стояком они не соединяются.
Приточно-вытяжная система кондиционирования: проектирование…
Для обеспечения поступления чистых воздушных масс разрабатываются различные системы вентиляции….
В санитарных помещениях квартир под потолком при этом обустраиваются вентиляционные отверстия, к которым подключаются отводящие воздуховоды.
В некоторых новостройках также могут монтироваться и еще более сложные системы вентиляции со специальными воздухозаборниками, очистными комплексами, чиллерами и вытяжными вентиляторами.
Как может осуществляться приток воздуха
Удаление отработанных воздушных масс в современных домах, таким образом, производится через систему стояков.
Приток же их может обеспечиваться разными способами. Если потоки перед подачей в квартиру не подогреваются, ввод их обычно осуществляется сверху. Такое решение позволяет ускорить процесс смешивания в комнатах холодного воздуха с теплым.
Если же приточный воздух перед подачей в помещения подогревается, ввод осуществляется выше отопительного оборудования или же прямо из него. Подобные правила следует соблюдать при разработке схем вентиляции многоэтажных домов серии 800, I-464Д, П-44 и т. д.
Обустройство вентиляции: нормативы
Монтируются подобные инженерные системы в многоквартирных домах с обязательным зонированием по чистоте. Проектируют вентиляционные системы таких зданий таким образом, чтобы исключить возможность перетекания грязного воздуха из хозяйственных помещений в жилые. Также при разработке схем вентиляции в многоэтажных домах соблюдаются следующие требования:
вентиляция при работе не должна шуметь и гудеть;
жильцы квартир должны иметь возможность контролировать поступающий поток воздуха;
если в квартирах смонтированы окна без открывающихся форточек, естественную вентиляцию в них обустраивать нельзя;
готовая система должна эффективно работать при любых погодных условиях;
для уменьшения затрат на обогрев приточного воздуха систему вентиляции дома следует дополнять режимами отключения или ожидания.
Вентиляционные отверстия в санузлах и на кухнях в помещениях должны располагаться на высоте не менее 2 м от пола. Помимо этого, проектировать подобные системы нужно таким образом, чтобы воздухообмен в квартирах был равен 115-140 м3/ч (для типовых домов). Нормативами также допускается монтировать сети, обеспечивающие воздухообмен в 30 м3/ч на каждого проживающего в квартире человека.
Подобные нормативы должны учитываться при разработке схем вентиляции многоэтажных домов I-464Д (панельные девятиэтажки), «хрущевок», домов сталинской постройки и, конечно же, новостроек. В противном случае проживать в них людям будет некомфортно.
Два основных типа
Вентиляция в помещениях в современных многоквартирных домах, помимо всего прочего, может быть:
В первом случае свежие потоки подаются в помещения с высокой скоростью. Из-за этого в квартире они перемешиваются с отработанными и удаляются за ее пределы. Таким образом разрабатываются обычно схемы вентиляции многоэтажных домов 81 серии (крупноблочные), кирпичных, монолитных бетонных, а также зданий с непроницаемой пароизоляцией.
Удалить загрязненный воздух из помещений в таких сооружениях достаточно сложно. Поэтому инженерам важно подойти со всей ответственностью к такой процедуре, как разработка схемы вентиляции в панельном многоэтажном доме, в доме из кирпича или бетонных блоков.
Во втором случае воздушные потоки подаются с улицы в помещения очень медленно. В результате с отработанным воздухом они не смешиваются, а просто постепенно вытесняют его.
Правила прокладки вентканалов
Такие конструкции сегодня включаются в схему вентиляции многоэтажных панельных домов и любых других очень часто. Называют каналы, присоединяемые в помещениях к основной шахте, спутниками. Такие воздуховоды сопрягаются со стояком через несколько этажей. При возведении современных домов их встраивают в стены. Иногда случается так, что проложить воздуховоды подобным образом бывает невозможно. В этом случае их подвешивают или подшивают под потолком. При этом следят за тем, чтобы разница в высоте установки подающего и отводящего каналов была равна не менее 3 м.
В некоторых случаях в конструкцию воздуховодов вентиляционной системы зданий могут входить и горизонтальные участки. Согласно нормативам, длина таких элементов не должна превышать 3 м.
Материал изготовления для каналов вентиляции
Проложенные внутри стен вентиляционные шахты обычно имеют кирпичные стенки. Если же воздуховоды прокладываются снаружи, их в большинстве случаев изготавливают из металла. Кирпичные шахты в поперечном сечении обычно имеют размеры по полкирпича в ширину и глубину. Ходы такого типа чаще всего, конечно же, собирают с квадратным сечением.
Металлические воздуховоды изготавливаются из стали толщиной от 0,5 до 1,4 мм. Сечение их также определяется нормативами и обычно не бывает меньше 0,015 м2.
Засоры вентиляции
Конструкцией подобные инженерные системы в многоэтажных домах отличаются не особенно сложной. Но в некоторых случаях вентиляция многоквартирного здания может выходить из строя. Так происходит обычно при возникновении в шахтах и рукавах засоров.
Подобную проблему в особенности часто приходится решать жильцам старых зданий. Схема вентиляции в многоэтажных домах сталинской постройки, а также в «хрущевках» использовалась самая простая. Однако шахты в таких системах все равно периодически забиваются.
Помимо старых домов, проблемы с вентиляцией достаточно часто возникают, к сожалению, также и в современных высотках. К примеру, схемы вентиляции в многоэтажных домах в 22 этажа или выше используются стандартные. Шахты в таких зданиях, однако, обычно имеют значительную длину. Поэтому забиваются они, к сожалению, очень часто. При этом в квартиры людей, расположенные над проблемным местом, начинает поступать неприятные запахи с нижних этажей.
Самостоятельно подобные неполадки жильцам дома устранять нормативы запрещают. Единственное, что может сделать хозяин квартиры, это снять вентиляционную решетку и прочистить прилегающую к ней область шахты. Если это проблему не устранило, жильцам дома придется обращаться в управляющую компанию и вызывать специалистов.
К сожалению, очень часто на настоящий момент используется крайне неэффективная схема вентиляции в панельных домах, многоэтажных домах, построенных из кирпича, или любых других. В этом случае, как уже упоминалось, владельцы квартир устанавливают под окнами приточные клапаны, а также вытяжные вентиляторы в стояк. Поступать таким образом нормативы допускают тогда, когда толщина стены в квартире не превышает 40 см.
Как проверить работу домашней вентиляции
Определить наличие засора в стояке подобной инженерной сети будет совершенно несложно. Для этого нужно отрезать от газеты полосу шириной 3 см и длиной 15 см. Далее ее следует поднести к отдушине на расстоянии 5-6 см. Если полоска прилипнет к декоративной решетке — значит, вентиляция в доме работает нормально.
Иногда в Сети можно встретить рекомендацию проверять работу вентиляционной системы с помощью спички или зажигалки. Следовать этому совету не стоит. Схемы вентиляции в многоэтажных домах П-44, 121, 81 и пр. разрабатываются с учетом, конечно же, в том числе и безопасности жильцов.
Но, к сожалению, в вентиляционных шахтах в некоторых случаях могут все же скапливаться, к примеру, разного рода горючие газы. Так происходит редко, но вероятность возникновения подобной ситуации все же существует. В данном случае открытый огонь может, конечно же, привести к взрыву.
Как самостоятельно прочистить отдушину
Если при проверке кусок газеты не отклонится в сторону отдушины, попробовать убрать засор в шахте можно самостоятельно. Иногда случается так, что пыль просто забивает горловину выхода стояка в квартиру рядом с декоративной решеткой. Прочистить канал в данном случае можно попробовать с использованием обыкновенного ершика для унитаза с длинной ручкой. Чтобы закрепить эффект, далее канал можно также дополнительно пропылесосить с применением длинной трубчатой насадки.
Прочищая вентиляционную систему квартиры, стоит соблюдать, помимо всего прочего, некоторую осторожность. К сожалению, в стояках таких сетей зачастую устраивают гнезда осы и разного рода грызуны.
Как монтируются клапаны
Своими руками подобные устройства владельцы квартир обычно устанавливают под окнами. Такой способ удобен прежде всего тем, что поступающий в помещения с улицы воздух в зимнее время подогревается от радиаторов отопления. То есть на микроклимат в доме установленные клапана в данном случае не влияют. Помимо этого, работа приточных устройств, расположенных подобным образом, в дальнейшем будет наиболее эффективной.
Монтируют клапаны обычно следующим образом:
под окном проделывают приточное отверстие;
вставляют в него клапан;
закрывают устройство декоративной решеткой.
Самым сложным в данной процедуре является, конечно же, первый этап. Иногда приточные отверстия имеются в стенах под окнами изначально. К примеру, в схеме вентиляции многоэтажных домов серии 121 (панельных улучшенной планировки) они предусматриваются на кухне. Но в некоторых случаях проделывать отверстия под клапан владельцам квартир приходится отдельно.
Для выполнения такой процедуры можно пригласить специалиста или же сделать все самостоятельно.
Чаще всего своими руками отверстия в стенах под клапаны владельцы квартир просверливают с помощью перфоратора. В этом случае на стене сначала размечают его контур. При этом следят за тем, чтобы диаметр отверстия был немного больше сечения патрубка клапана. Далее по контуру сверлят отверстия с шагом 10-12 мм. После этого выбивают зубилом и молотком материал внутри круга.
Установка вентилятора в стояк
Такие устройства, позволяющие сделать более эффективным отвод из квартиры отработанного воздуха, монтируются обычно в отдушины, располагающиеся под потолком в санузле. Устанавливают такие вентиляторы при этом чаще всего по такой методике:
снимают с отдушины декоративную решетку;
удаляют из прилегающей части шахты пыль;
снимают декоративную решетку и с самого вентилятора;
промазывают герметиком корпус вентилятора и вставляют его в отдушину;
надевают на вентилятор декоративную решетку.
На заключительном этапе вытяжное устройство подключают к электричеству.
Что действительно важно при проектировании многоэтажного дома? — ScienceDaily
Впервые было выявлено влияние проектных соображений многоэтажных зданий на воплощенные выбросы углерода, стоимость и эксплуатационную энергию.
Используя компьютерную модель, исследователи подсчитали, что к 2050 году можно будет сэкономить до шести гигатонн углерода, если новые многоэтажные здания будут следовать определенным рекомендациям в процессе проектирования. Все эти рекомендации, которые также могут сэкономить от 28 до 44 % годовых затрат на отопление и охлаждение, основаны на доступных в настоящее время технологиях.
На строительство и эксплуатацию зданий приходится более одной трети глобальных выбросов и потребления энергии. Хотя здания составляют большую часть текущей проблемы, они также являются важным рычагом для перемен, говорят исследователи из университетов Кембриджа и Бата, изучавшие решения, которые должны согласовать архитекторы, инженеры и градостроители.
В своем исследовании исследователи изучили форму, размер, планировку, конструктивную систему, окна, изоляцию, вентиляцию и параметры использования как для жилых, так и для офисных зданий в разных климатических условиях.
Исследователи построили модель, которая позволила им впервые оценить относительную важность этих ранних проектных решений в контексте всего здания. Их результаты представлены в журнале Applied Energy .
Исследование показало, что повышение компактности здания, использование стали или дерева вместо бетонных каркасов, окна меньшего размера с оптимальным остеклением для данного климата и использование механической вентиляции с рекуперацией тепла являются лучшим способом уменьшение воплощенных выбросов и эксплуатационной энергии . Между тем, наиболее существенное влияние на стоимость строительства оказали выбор материала каркаса и необходимость установки механической вентиляции.
Что определяет воплощенный углерод?
Как для жилых, так и для офисных зданий выбор типа структурного каркаса оказывает большое влияние как на воплощенный углерод (количество углерода, выделяемого при строительстве здания), так и на стоимость.
Исследователи обнаружили, что более дешевые типы рам, как правило, более углеродоемки, и наоборот, что указывает на значительный компромисс. Для сравнения, решения с самым низким содержанием углерода представляют собой перекрестно-ламинированные деревянные плиты перекрытия с многослойными балками или стальными рамами. Между тем, по мере увеличения количества этажей увеличивается и ценность воплощенного углерода.
Выбор облицовки также является важным фактором, поскольку кирпичная облицовка приводит к значительно более высокому содержанию углерода и стоимости по сравнению с вариантами облицовки из более легкого листа или плитки. Это имеет эффект домино, с дальнейшим увеличением количества материала, необходимого для структурного каркаса, чтобы выдерживать более высокие нагрузки на облицовку. Облицованные кирпичом здания, которые до сих пор широко популярны в Великобритании, оказались на 20% более углеродоемкими и на 15% более дорогими, чем здания, облицованные листовым или плиточным материалом.
Что определяет рабочую энергию?
Для умеренного климата, такого как лондонский, форма здания и конфигурация его окон являются наиболее важными проектными решениями для отопления и охлаждения.
Однако в условиях тропического климата Сингапура или Лагоса высокая влажность и высокие температуры означают необходимость охлаждения. Чем больше людей находится в здании, тем больше энергии требуется для осушения поступающего воздуха.
В жарком и засушливом климате Каира решение о соотношении окон и стен имеет решающее значение. Чем больше окон, тем сильнее нагревается здание за счет солнечного излучения. Исследователи обнаружили, что окна меньшего размера и более низкий коэффициент солнечного тепла (доля солнечного излучения, проходящего через окно) больше влияют на эффективность офисных зданий, чем на жилые здания. Это связано с тем, что в первом больше людей и теплоизлучающих приборов.
Изучая влияние климата на чувствительность переменных конструкции здания, исследователи обнаружили, что гораздо сложнее сократить потребление энергии в жарком и влажном климате, чем в холодном и умеренном климате.
Использование механической вентиляции с рекуперацией тепла является одним из наиболее важных рычагов для снижения энергии нагрева и охлаждения, говорят исследователи, особенно для офисных зданий в жарком, влажном и холодном климате. Выбор вентиляции связан с более высокими первоначальными затратами, но исследователи считают, что это компромисс, который должен быть центральным соображением при проектировании зданий, особенно в свете изменения климата, которое уже непропорционально влияет на развивающиеся страны и которое неизбежно подтолкнет больше населения Земли в более жаркий климат.
Ведущий автор д-р Ханнес Гаух, научный сотрудник инженерного факультета Кембриджского университета в области воплощенной энергии и выбросов при строительстве, сказал: «Нас удивило, что толщина изоляции и тепловая масса, которым обычно уделяется большое внимание, проектировщиками зданий и исследователями, являются второстепенными факторами в определении эффективности здания.Например, выбор легкой облицовки вместо кирпича имеет гораздо более значительное влияние.
Наши результаты показывают, что при проектировании зданий с низким уровнем выбросов углерода мы должны сосредоточиться на эффективных формах ( квадратные) и несущие конструкции (более короткие пролеты, больше древесины), ограничивают размеры окон и используют вентиляцию с рекуперацией тепла».
Вентиляция многоэтажного дома: услуги и особенности
Быстрый проход:
- Нормативные требования
- Принцип работы
- Нарушение систем естественной вентиляции в многоэтажных жилых домах
Как мне получить коммерческое предложение?
Пром Климат — профессиональная проектно-монтажная компания. Реализуем инженерные системы здания или помещения на вашем объекте под ключ. Присылайте свои заявки по электронной почте или звоните по телефону, и наш инженер подготовит для вас наше коммерческое предложение.
Нормативные требования
Действующие СНиП по вентиляции жилых зданий — 2.04.05-91 «Отопление, вентиляция и кондиционирование воздуха» и 2.
08.01-89 «Жилые здания».
Для удобства читателя сведем воедино ключевые требования документов.
Температура
Для жилого помещения определяется по температуре самой холодной пятидневки года.
- При ее значении выше -31С в помещениях необходимо поддерживать не ниже +18С.
- При температуре самой холодной пятидневки ниже -31С требования несколько выше: в помещениях должна быть не ниже +20С.
Для угловых помещений, имеющих не менее двух общих стен с улицей, нормы выше на 2 градуса — +20 и +22С соответственно.
Полезно: вариативность требований обусловлена тем, что при низких температурах и увеличении теплопотерь точка росы (точка в толщине ограждающей конструкции, где начинается конденсация водяного пара) смещается в сторону внутренней поверхности. Указанные температуры исключают промерзание стены.
Для ванных комнат минимальная температура +18С, для ванных и душевых — +24.
Воздухообмен
Каковы нормы вентиляции жилых помещений (точнее, скорость воздухообмена в них)?
| Помещения | Минимальный воздухообмен |
| Гостиная | 3 м3/час на 1 м2 площади |
| Кухня 900 97 | 60 м3/час для электроплит и 90 м3/час для газовых плит |
| Ванная, туалетная комната | 25 м3/час |
| Санузел совмещенный | 50 м3/час |
Дополнительные требования 900 71
Какие еще требования и рекомендации можно найти в СНиП на отопление и вентиляцию жилых здания?
- Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, на кухне можно организовать вытяжку, а в спальне приток воздуха. Собственно, в документе указана рекомендация: в кухнях, санузлах, санузлах, туалетах и сушильных шкафах должна быть предусмотрена вытяжная вентиляция.
Проще говоря, на кухне можно организовать вытяжку, а в спальне приток воздуха. Собственно, в документе указана рекомендация: в кухнях, санузлах, санузлах, туалетах и сушильных шкафах должна быть предусмотрена вытяжная вентиляция.- Квартирная вентиляция должна быть подключена к общему вентиляционному каналу не ниже 2 метров от уровня потолка. Инструкция составлена таким образом, чтобы свести к минимуму вероятность опрокидывания тяги в ветреную погоду.
- При использовании отдельных помещений в жилом доме для общественных нужд они снабжаются собственной системой вентиляции, не связанной с общей системой вентиляции.
- При температуре самой холодной пятидневки ниже -40С для трехэтажных и выше зданий допускается оборудовать приточно-вытяжную вентиляцию системами отопления.
- Газовые котлы и колонки с отводом продуктов сгорания в общеобменную вентиляцию допускается устанавливать только в зданиях не выше пяти этажей. Твердотопливные котлы и водонагреватели вообще можно устанавливать только в одно- и двухэтажных домах.
- Рекомендуется подавать приточный воздух в помещения с постоянным присутствием людей. Что, собственно, снова приводит нас к уже упомянутой схеме: приток воздуха через жилые комнаты и вытяжку через кухню и ванную комнату.
Как это работает
Итак, мы изучили основные требования к вентиляции жилых помещений. Как реализована вентиляция в многоквартирных домах и частных домах?
Многоквартирные дома
Традиции
Традиционной схемой для России и всего постсоветского пространства является естественная вентиляция, использующая для воздухообмена разность плотностей теплого и холодного воздуха. Теплый вытесняется в верхнюю часть помещения и оттуда в вентиляционный канал; приток холода в домах советской постройки обеспечивали форточки и неплотно подогнанные деревянные каркасы.
Щели в деревянных рамах служили элементом приточной вентиляции.
Вытяжная вентиляция была оборудована по уже упомянутой схеме: в ванных, туалетах и на кухнях.
Комнаты проветривались свежим воздухом.

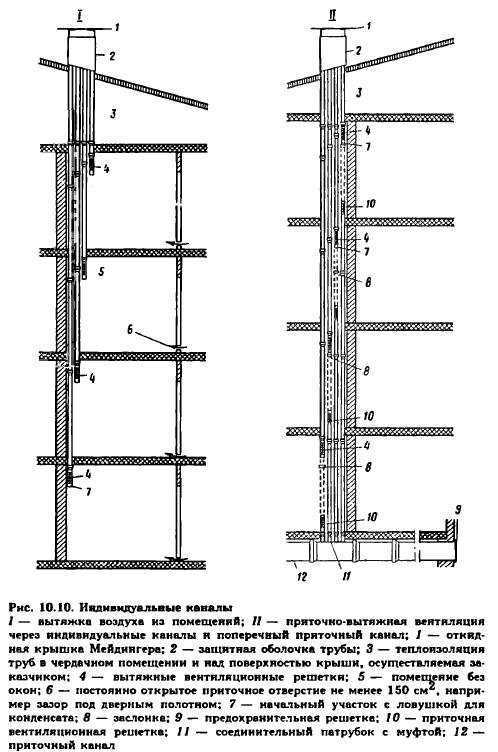

Поскольку собственный вертикальный вентиляционный канал для каждой квартиры является непозволительной роскошью в многоэтажных домах, системы вентиляции отдельных квартир стали объединять вертикальными шахтами.
Шахты объединены горизонтальным каналом с выходом на кровлю и оборудованы зонтом, предохраняющим его от атмосферных осадков; Выход на каждую квартиру снабжался коротким вертикальным каналом — сателлитом, препятствовавшим воздухообмену между квартирами.
Сателлитный канал соединяется с шахтой этажом выше воздухозаборника.
В чем преимущества такой схемы:
- Простота строительства и, как следствие, минимальные инвестиционные затраты.
- Минимальные эксплуатационные расходы. По сути, они сводятся лишь к редкой очистке забитых вентиляционных каналов. Причиной засорения является копоть от газовых плит и реже нарушения при проведении строительных работ.
На фото копоть в вентиляционном канале.
- Приток свежего воздуха в помещение непосредственно с улицы, без необходимости какой-либо промежуточной обработки.
Конечно, не обошлось без недостатков.
- На верхних этажах давление для вентиляции минимальное. Отсюда нередки случаи пресловутого опрокидывания тяги в ветреную погоду.
- Длинный канал с шероховатыми стенками (традиционные материалы шахты и отводов к квартирам — кирпич и бетон) обеспечивает высокое аэродинамическое сопротивление, что снижает эффективность вентиляции.
- Каналы часто негерметичны: для соединения их элементов используется цементный раствор, который имеет свойство крошиться. Утечки воздуха еще больше снижают тягу.
Современность
В последнее время при строительстве новостроек все чаще реализуется схема с теплым чердаком. Как она выглядит?
Горизонтальные каналы, соединяющие несколько шахт, остались в прошлом. Вместо этого весь чердак стал камерой статического давления.
Схема вентиляции с теплым чердаком.
Важно: за счет стабилизации высокой температуры на чердаке решается одна из главных проблем верхнего этажа — холодный потолок. В результате снижается потребность в отоплении.
Валы объединены горизонтальными отводами в единую производственную единицу. Это сводит к минимуму количество потенциально негерметичных соединений.
В каждой секции дома предусмотрен чердачный выход. Его совмещение с машинным отделением лифта позволяет увеличить высоту выхода до 2 метров от уровня крыши, не нарушая архитектурного облика дома, тем самым дополнительно увеличивая тягу.
Зонты, защищающие мины от дождя и снега, ушли в прошлое: они вызывали некоторое падение тяги. Вместо этого в основании шахты устанавливается поддон со сливом в канализацию.
Зонт защищает от дождя, но ограничивает сцепление.
Вал, выходящий на крышу, приобрел квадратное сечение, что улучшает сцепление с дорогой в ветреную погоду независимо от направления ветра.
Чердак, собранный из железобетонных плит, начали разбивать на секции.
Таким образом, решены две задачи:
- Воздушные потоки из разных входов не могут смешиваться. Их смешивание при определенных условиях могло привести к тому, что тяга в одном канале будет усиливаться в другом канале.
- Соблюдены действующие правила пожарной безопасности: противопожарная перегородка способна предотвратить распространение горячих продуктов горения при пожаре.
Как правило, сечение соответствует размеру подъезда.
Каков результат?
- В целом работа вентиляции стала более стабильной, независимой от силы и направления ветра.
- Аэродинамическое сопротивление спутникового канала увеличено с 1 — 1,5 до 6 — 9Па, что сделало воздухообмен в квартирах менее зависимым от пола.
Нюанс: на двух верхних этажах тяги может еще не хватить, так как разместить каналы — спутники нужной высоты просто негде.
Проблема полностью решается установкой вытяжных вентиляторов в квартирах: при такой схеме их работа уже не может привести к тому, что вытяжной воздух из одной квартиры будет поступать в другую.Отсутствие тяги компенсируется принудительной тягой.
Принудительная вытяжка
Основной проблемой любой схемы естественной вентиляции является ее зависимость от силы ветра.
Решение этой проблемы вполне очевидно:
- Искусственно занижено аэродинамическое сопротивление вала (например, установкой регулируемых клапанов).
- Шахта оборудована радиальным вентилятором с системой шумоподавления.
Цена повышения эффективности — незначительное увеличение эксплуатационных расходов и инвестиционных затрат проекта.
Зарубежный опыт
Довольно любопытная схема вентиляции реализуется в многоквартирных домах немецкими строителями.
- Вытяжная вентиляция организована через кухню и совмещенный санузел.
- Воздухозаборник представляет собой общий канал, открывающийся в помещение с несколькими небольшими отверстиями по периметру и центральным клапаном, снабженным соленоидом и возвратной пружиной. Воздуховод имеет повышенное аэродинамическое сопротивление и звукопоглощающую камеру.
Приточная решетка с вентилятором и клапаном.
Принцип работы:
- В режиме ожидания вытяжка осуществляется в ограниченном объеме.
- При включении света в ванной или принудительной подаче питания на кухонный вентиль мощность забора воздуха резко возрастает; кроме того, включается принудительная вентиляция.
Частный домостроение
Понятно, что общей схемы вентиляции для одноквартирных домов нет: проект составляется под конкретное здание. Автор позволит себе поделиться собственными мыслями, подкрепленными опытом установки вентиляции в своем доме.
Выбор схемы
Выбор был сделан на приточно-вытяжной вентиляции с естественным притоком воздуха через подвал.
Мотивов было несколько.
- Вытяжная вентиляция подразумевает прокладку одного воздуховода … Приточно-вытяжная — двух, что означает гораздо больший объем работ и ущерб уже сделанному ремонту.
Вытяжной канал можно установить с минимальными повреждениями.
Стоит уточнить: в данном случае воздуховод уже был. Эту роль выполнял замаскированный строителями паз между ригелем, на который опирались плиты перекрытия, и наружной стеной. Осталось только пробить отверстия для забора воздуха и организовать вытяжку снаружи.
- Расчет естественной вентиляции в жилых домах чрезвычайно сложен; для этого используются либо сложные формулы, учитывающие множество переменных, либо онлайн-калькуляторы, которые часто дают недостоверный результат … Для принудительной вытяжки производительность с минимальной погрешностью равна производительности вытяжного вентилятора.
- Воздухозаборник из подвала (сухой и расположенный ниже уровня земли) позволил сделать температуру приточного воздуха стабильной независимо от погодных условий . .. Температура почвы ниже точки замерзания держится на уровне +10 — +14 градусов.
.. Температура почвы ниже точки замерзания держится на уровне +10 — +14 градусов.В заглубленном подвале с бетонным полом температура стабильна в течение всего года.
- Эксплуатационные расходы ничтожны … Вот таблица зависимости энергопотребления вентилятора от его производительности.
| Производительность, м3/час | Потребляемая мощность, Вт |
| 110 | 13 |
| 200 | 25 |
| 300 | 35 |
Реализация схемы своими руками требовала минимальных затрат времени и денег.
- Приток воздуха организован в жилые помещения. Отверстия в полу закрыты москитными сетками.
Для пола лучше использовать металлические решетки с сетками.
- Решетки вытяжные устанавливаются в гипсокартон, закрывая канал между ригелем и стеной.
- Из канала на улицу пробито отверстие, в которое установлена вытяжная труба с канальным вентилятором и зонтом для защиты от дождя и снега. Труба запенена и зашпаклевана; вентилятор оснащен дистанционным выключателем.
Труба запенена и зашпаклевана; вентилятор оснащен дистанционным выключателем.Итого расходы составили около 1500 руб. Уровень влажности в доме стабилизировался на комфортном уровне; температура зимой при выключенном отоплении не ниже +12С.
Нарушение систем естественной вентиляции в многоэтажных жилых домах
Применение в массовом строительстве жилых домов светопрозрачных конструкций с повышенной герметичностью оконных переплетов (в переплетах из ПВХ, клееного дерева, алюминия и др., с двумя-тремя контурами герметизации, герметизация стеклопакетов) вызвало ряд проблем, связанных с ухудшением качества воздуха внутри помещений, повышением его относительной влажности, образованием плесени на отдельных конструкциях, порчей отделки помещений и др., о чем неоднократно писалось на страницах различных специализированных изданий .
Следует отметить, что эти проблемы характерны не только для нашей страны. Появился даже специальный термин, характеризующий состояние параметров внутренней среды таких зданий — «синдром больных зданий».
Но если в большинстве европейских стран увеличение герметичности оконных блоков и, соответственно, уменьшение воздухообмена в помещениях рассматривалось, в первую очередь, с позиций энергосбережения (снижение энергозатрат на нагрев приточного воздуха) и В качестве компенсирующих расход воздуха мер предусматривались различные типы клапанов, приточно-вытяжных систем. ИВЛ, то в нашей стране переход на использование герметичных светопрозрачных конструкций происходил (и происходит) с несколько иной мотивацией (удобно, красиво, «бесшумно» и т.п.) и практически без учета соотношения с микроклиматом помещений и работой систем вентиляции. И часто без элементарного понимания этой взаимосвязи.
В последние годы к вышеперечисленным проблемам добавилась еще одна — нарушение работы систем естественной вентиляции, проявляющееся в изменении направления движения воздуха в вытяжных вентиляционных каналах (так называемое опрокидывание воздуховодов) с поступлением холодного наружного воздуха в отапливаемые помещения.
