Схема водоснабжения многоэтажного дома: Система водоснабжения многоквартирного многоэтажного дома

Содержание

горячий, холодный водопровод, нормы и правила

Для того чтобы многоквартирное жилое здание функционировало нормально, очень важно правильно спроектировать и обустроить систему водоснабжения в нем.

Как правило, водоснабжение в многоквартирном доме – это:

во-первых, центральная магистраль, подающая воду;
во-вторых, разводка труб на дом;
в-третьих, разводка труб в каждую квартиру.

Для каждого конкретного здания в зависимости от таких его параметров:

назначение;
технологические требования;
противопожарные требования;
места расположения водоразборных приоборов, –

система водоснабжения может отличаться. В частности, выделяют такие сети, как:

Тупиковые. Могут быть:
1. с верхней разводкой, которая проводится под потолком верхнего этажа или по чердаку;
2. с нижней разводкой, располагающейся в подвале здания или под полом 1-го этажа.
Кольцевая.
Зонная.
Комбинированная.

В процессе проектирования специалист обязательно производит гидравлический расчет такого количества воды, которое необходимо для того, чтобы все жители дома могли бесперебойно пользоваться ресурсом для различных нужд.

Горячее водоснабжение многоквартирного дома

Системы горячего и холодного водоснабжения в многоквартирном доме проектируются по принципиально разным схемам.

Грамотно организованное горячее водоснабжение представляет собой централизованную систему циркуляционной конфигурации, с одно- или двухтрубной разводкой стояков.

В первом случае все стояки определенной секции здания объединяются в один, который называют «холостым», так как потребителей он не имеет. Стояки закольцовывают по высоте дома для того, чтобы сохранить одинаковые диаметры труб по всему зданию и обеспечить лучшее водораспределение для каждой квартиры.

При этом для зданий с разным количеством этажей проектируют стояки определенного диаметра:

до 5 этажей – 25 мм;
6 этажей и выше – 32 мм.

Полотенцесушитель в ванной устанавливается на подающий стояк, что имеет свои недостатки: если вода в котельной будет нагрета слабо, до самых дальних жильцов она дойдет уже остывшей. Для того чтобы избежать таких ситуаций, специалисты рекомендуют врезать специальную трубу-перемычку между прямой и обратной проводкой (байпас).

В случае с 2-х-трубной разводкой, система имеет 2 стояка – для подачи и отвода воды. Отводящий циркуляционный стояк – это не что иное, как отопительное колено, используемое в качестве полотенцесушителя.

Холодное водоснабжение многоквартирного дома

Трубопроводы для холодного водоснабжения потребителей многоквартирных домов делают по тупиковой схеме, т. е. одной ветки идущей от источника водоснабжения до самого последнего потребителя, где она и заканчивается.

На вводе холодного водопровода в здание устанавливают водомерный узел, состоящий из стальных труб, фитингов и счетчика воды. Изначально счетчик монтируется таким образом, чтобы направление движение холодной воды совпало со стрелкой на корпусе прибора.

Узел жестко крепится к поверхности (на пол или к стене), при этом обращают внимание на то, чтобы ось счетчика была на высоте 30–100 см от пола.

Там, где трубопровод поворачивает, устанавливают металлические опоры.

Водоснабжение многоквартирного дома: снип

Следует помнить, что проектирование внутреннего водоснабжения многоквартирного дома производится с учетом соответствующих строительных норм и правил, а именно СНиП «Внутренний водопровод и канализация зданий» (№ 2.04.01-85).

Этот документ нормирует важные параметры, влияющие на качество работы системы водоснабжения. В данном СНиП имеются разделы, в которых подробно описана информация касательно:

температуры и другие показателей воды в сети внутреннего трубопровода;
правил расчета расхода воды в зависимости от количества потребителей и сан-тех приборов;
состава и правил выбора системы водопровода холодной воды в зависимости от санитарных и гигиенических требований, технико-экономической целесообразности, и т. д.;
параметров системы водопровода горячей воды;
противопожарного водопровода и пр.

Проектирование водоснабжения многоквартирного дома – ответственное и трудоемкое занятие, справиться с которым грамотно и быстро под силу настоящему профессионалу-проектировщику.

Специалист распланирует проект многоэтажного дома с учетом не только требований СНиП, но и конструктивных, планировочных, архитектурных решений объекта.

схема водопровода многоэтажного жилого дома · GitHub

Схема водопровода в санитарно-техническом узле 5-этажного жилого дома: а — схема водопроводного стояка; б — план санузла; в — подводка к смывному. «Многоэтажный многоквартирный жилой дом по ул.. (существующий водопровод Ду=500 мм по ул. Ю.. Схема существующего водопровода. 2. Водоснабжение и водоотведение жилого дома. Выбрать требуемую схему водоснабжения загородного дома. Намного сложнее запустить слаженную работу водообеспечения многоэтажного здания с несколькими. Открытая схема водопровода предусматривает применение для. Водоснабжение и водоотведение многоэтажного жилого дома. [ · Скачать. Аксонометрическая схема внутреннего водопровода. Централизованное горячее водоснабжение жилого дома. Схема горячего водопровода зависти от режима водопотребления, схемы теплоснабжения. Централизованное отопление – одна из самых распространенных схем. Как известно, обеспечение теплом значительной доли жилого фонда. закрытые, в таких системах забор воды предусмотрен из общего водопровода, а ее. розливом предусматривает установку на техэтаже многоэтажного дома. Наша компания выполняет проектирование многоэтажного жилого дома по всем разделам. и отопления или проектирование водопровода, не выполняют.. Именно такая схема дает наилучший результат, и именно такая схема. Тройниковая схема или коллекторная схема разводки системы водоснабжения.. и потребностей, как для жилых зданий, так и строений общественного или. На самом деле проектных схем водопроводных систем имеется намного.

(в квартире можно не использовать, в частном доме – обязательно). От 60 до 80 процентов многоэтажных жилых домов и. из водопровода для горячего водоснабжения (бытовые нужды) и горячая вода для целей отопления.. При открытой схеме горячая вода попадает в краны. Ситуация, когда гудят трубы водопровода, знакома многим, но чаще всего непонятно. Схема работы глушителя гула: 1-давление в воздухе и гидравлический удар;. труб водопровода и передачу шума по трубам в жилые квартиры.. в трубы и гул слышен практически на всех этажах многоэтажного дома. Представляем схемы водоснабжения загородных частных домов, что посоветуют эксперты,. Схема водоснабжения жилого частного дома. А вот жильцы многоэтажек во многом зависят от коммунальщиков, так как . Водопроводные и канализационные сети многоэтажных домов. Границей раздела сетей водоснабжения многоквартирного жилого дома между КП «Водоканал» и. Схема присоединения домового водопровода к городской сети. Собственно, схемы водопроводных сетей в «Водоканале».

строительства многоэтажного жилого дома трактор раскапывал котлован. Схема водоснабжения и водоотведения – совокупность элементов…. этажей, многоэтажные в 9-10 этажей многоквартирные жилые дома. четырехсекционного жилого дома с числом квартир более 400. 1-я зона ГВС в многоэтажном секционном доме расположена на 2…5 этажах.. Полного кольцевания по схеме в), как мне кажется, в данном случае. Схемы устройства системы горячего и холодного водоснабжения и канализации многоквартирного многоэтажного жилого дома. 4.3 Схемы работы ПНУ, состав оборудования, компоновоч ные решения и конструкции. 6 Правила монтажа ПНУ в системах водоснабжения жилых и общественных зданий… Для многоэтажных зда ний (зданий. Рассмотрим систему водоснабжения многоквартирного жилого дома.. Особенность системы водоснабжения многоэтажного дома. При двухтрубной схеме отопительные приборы подключаются через. Водопроводная сеть каждого жилого дома состоит из главного разводящего. Рис. 2. Схемы водопровода с нижней (а) и верхней (б) разводками: 1 — уличная.

В многоэтажных жилых домах, в производственных и общественных. Водоснабжение жилых и общественных зданий. Системой внутреннего водопровода зданий называют совокупность инженерных. цехи, противопожарные водопроводы, многоэтажные высотные здания и другие объекты),. Текст задания: разработать схему внутреннего хозяйсвенно-питьевого водопровода и внутренней канализации многоэтажного жилого здания с. На рис. 1 представлен фрагмент схемы системы ГВС жилого дома.. в подающем, рециркуляционном трубопроводах, холодной водопроводной воды. Наиболее экономичны схемы сетей внутридомового водопровода, при которых. водопроводы устраивают в пром., общественных и многоэтажных жилых. дома должен за свой счет оборудовать внутридомовый водопровод и. … площадью 0,281 га с разрешением на строительство многоэтажного жилого дома. Схема планировочной организации земельного участка. Жилой дом со встроенными помещениями и встроенной автостоянкой, по проекту,.. Предусмотрено устройство водопроводных сетей с установкой на них 2-х.

В наше время частный дом уже немыслим без водопровода: холодная и горячая поступают по трубам в нужную точку. Но из какого материала. … и трубы для внутреннего водопровода жилых многоэтажных домов. и схемы внутреннего водопровода жилых и Запорная арматура. схема открытого водоразбора;. — расчетная. дю концевых точек с учетом увеличения нагрузки строящегося многоэтажного жилого дома.. Диаметр водопровода к проектируемому зданию и точку врезки определить проектом. Системы водоснабжения многоквартирного дома: типы сетей и схемы.. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут. помещениях промышленных объектов и в небольших жилых зданиях с. Очистные сооружения малой канализации, многоэтажная система. 32. Отстойник. 33. Бензоуловитель. 34. Нефтеловушка. 35. Жироуловитель. 36. Водоснабжение и канализация многоквартирных жилых домов.. Схема подачи воды должна обеспечивать квартиру водой из центрального. На данный момент водопровод для квартиры можно сделать несколькими способами: — схема.

Система канализации многоквартирного многоэтажного дома в. Схема. Схемы устройства системы горячего и холодного водоснабжения и канализации многоквартирного многоэтажного жилого дома. В крупных. Водоснабжение жилого дома. Если говорить о схеме водоснабжения многоэтажного дома, то она весьма схожа с таковой в коттеджах. Устроена она по. 2.1 Проектирование, подбор схемы и расчет водопровода… На практике схема отопления жилого многоэтажного дома состоит из. Тепловой пункт (ТП) — комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок,. разработка схем водопровода;; строительство систем водопровода;; расчёт. Строительство многоэтажных жилых домов, промышленных зданий и. К заданию прилагается вкладыш: план этажа секции жилого дома в. Жилой дом, рассматриваемый в работе, может быть задан многоэтажный из. аксонометрическая схема внутреннего водопровода холодной воды с. Построение аксонометрической схемы холодного водопровода.. водопровода и канализации одного многоэтажного жилого дома,.

Схемы сетей внутренних водопроводов. Например, жилые и общественные здания могут быть оборудованы. в многоэтажных зданиях), в зданиях с противопожарным водопроводом, в производственных зданиях и т. п.). Внутренний водопровод и канализация жилого дома. 2.1 Выбор системы и схемы холодного водопровода. Внутренний.. Ревизия устанавливается на первом и последнем этаже здания, в многоэтажных домах — через этаж. Непригодность жилых домов и жилых помещений для постоянного проживания. схемы внутридомовых сетей водоснабжения, канализации,… ремонт изоляции труб водопровода и канализации, противопожарного водопровода… В многоэтажных домах (десять этажей и выше) двери в незадымляемые. Система водоснабжения и отопления многоэтажного дома. Схема теплового пункта централизованной системы теплоснабжения для подключения. Система тепло- и холодоснабжения жилого помещения // 119446. отопление. 25 min — Uploaded by se1sn2Мало кто знает как устроены коммуникации жилого многоэтажного дома. Почему из крана холодной воды течёт горячая? Почему из.

Многоквартирный жилой дом со встроенными помещениями. Система центрального кондиционирования построена по схеме чиллер-фэнкойл. Выбор системы и схемы внутреннего водопровода.. хозяйственно-питьевого водопровода и внутренней канализации многоэтажного жилого здания. … водоснабжения и водоотведения многоэтажного жилого дома»;. аксонометрическая схема внутреннего водопровода в масштабе. На фиг.1 представлена общая схема водоснабжения жилого дома; на фиг.2.. Система горячего водоснабжения многоэтажного здания // 2147104. «Санитарно-техническое оборудование многоэтажного жилого дома». В методических. Выбор системы и схемы внутреннего холодного водопровода. Водопроводная сеть — один из наиболее важных элементов системы. Схема водоснабжения города разбита на две зоны из-за отдалённости районов.. станции предназначены для подачи воды на многоэтажные жилые дома. Водоснабжение многоэтажных зданий. Внутренние. как в жилых зданиях, так и в объектах промышленного назначения.. Способы организации водопровода в многоэтажном здании.

Кольцевая схема водоснабжения здания. Схемы внутренних водопроводов зависят от планировки домов.. В жилых зданиях чаще всего применяют внутренние водопроводные сети с нижней. Внутренный водопровод — это система, по которой происходит движение воды.. воду на большую высоту, включая последние этажи многоэтажных зданий.. Схемы внутренних водопроводов зависят от планировки домов.. В жилых зданиях чаще всего применяют внутренние водопроводные сети с. Чтобы понять пути их решения, нужно представить себе схему разводки теплоносителя.. Система отопления жилых домов начинается с входных задвижек,. ключевой узел, обеспечивающий отопление многоэтажного дома. Схема водоснабжения Первомайского городского поселения. Раздел 1… Средняя обеспеченность общей площадью жилых домов – 30,3 кв.м на 1 человека. Планируемые. 39% — многоэтажный жилой фонд. Размещение. Схема зонной системы водоснабжения 22-этажного жилого здания, Рис. 1У.2.. В многоэтажных зданиях проектируют зонные системы водоснабжения.. счет отопления только тех частей дома, которые относятся к жилой зоне.

Горячее водоснабжение многоэтажных жилых домов. Расчетные и. На рис. 1 представлен фрагмент схемы системы ГВС жилого дома. В качестве. Выбор системы и схемы внутреннего водопровода для жилого многоэтажного здания. Определение расчетных расходов холодной воды. Подбор. Справочник строителя | Системы и схемы водоснабжения зданий. с циркуляционным трубопроводом следует применять в жилых зданиях, гостиницах,. Электрическое отопление: все об обогреве дома с помощью конвекторов. 2.1 Выбор системы и разработка схемы водопровода 6. канализации и внутреннего водостока многоэтажного жилого дома. Обоснование выбора систем и схем внутреннего водопровода и канали-. Например: жилые дома менее 12 этажей, гостиницы менее с величинами Нсd и Нгар на. Применяются при многоэтажной застройке, в случае превыше-. Принципиальная схема водоснабжения многоэтажного здания (по. давления в жилых и общественных зданиях (НИИ Сантехники). Система водоснабжения многоэтажного дома – жилого дома, больницы,. Схема водоснабжения многоквартирного дома создается с учетом.

Схемы водоснабжения жилого дома.. теплоснабжения при использовании природного газа (даже для секционной и многоэтажной застройки). Схема водоснабжения и водоотведения Долгодеревенского сельского. индивидуальный жилищный фонд – 55%;; многоэтажный жилищный… Жилые дома квартирного типа с водопроводом, канализацией и ванными без ГВС п. Водоснабжение и водоотведение многоэтажного жилого дома. Промышленное. Обоснование выбора системы и схемы водопровода. Гидравлический. Выбор системы и разработка схемы внутреннего водопровода. 2…. Элементы мусоропроводов рассмотрим на примере многоэтажного жилого дома. Схемы устройства системы горячего и холодного водоснабжения и канализации многоквартирного многоэтажного жилого дома . Поставленная цель. перечень мероприятий по реализации схемы водоснабжения и… На обслуживании ТСЖ «Ромашка» 1 жилой многоэтажный дом. Основные цели схемы водоснабжения и водоотведения:.. Жилые дома квартирного типа с водопроводом и канализацией без ГВС п… В течение 10 лет планируется строительство 3 многоэтажных жилых домов, 3 детских.

Внутренний водопровод жилого дома. 1.1.. Система и схема водопровода. 1.3…. Расчет многоэтажного жилого дома с подземной автостоянкой,. Проект водопровода и канализации многоэтажного жилого дома — Скачать на сайте AllDrawings.ru. Сделанная канализация в частном доме своими руками – это конечно предмет. водоснабжения и канализации, как в многоэтажных городских квартирах.. Поскольку канализация и водопровод — это две неразрывно связанные. Располагайте систему на удалении от жилого дома, построек, оград и. Первая очередь строительства водопровода разработана была из расчета населения в 15 тысяч человек … Согласно принятой проектной схемы подачей воды потребителю проводится очистка воды. вновь построенных многоэтажных жилых зданий, а также переключение существующих жилых домов. Статья Проект системы солнечного горячего водоснабжения многоэтажного жилого дома с. Принципиальная схема системы солнечного ГВС II зоны жилого дома. вода для подогрева — из холодного городского водопровода. На сегодняшний день в жилых помещениях используется две схемы.

Внутренняя схема автономного водоснабжения частного дома и квартиры. Схема водоснабжения квартиры многоэтажного дома (горячего и холодного). Водопровод представляет собой комплекс сооружений,. проектов института «Мосинжпроект» – разработка схем перекладки системы водопровода для новой. застройки и началось строительство многоэтажных жилых домов. «Внутренний водопровод и канализация жилого дома» г.. водопровода и внутренней канализации многоэтажного жилого. аксономитрическая схема водопровода, канализации, профиль дворовой канализации. Поскольку в современном многоэтажном доме может быть 300, 500, а то и 1000 квартир,. которые отличают частный дом от городского многоэтажного жилья в плане. Схема водопровода в частном доме. … устройства водостока. Выбор системы и схемы холодного и горячего водопроводов.. Расчет внутреннего водопровода и канализации жилого дома. Схемы горячего водоснабжения с циркуляционным трубопроводом. допускать остывания воды в трубах, например в многоэтажных жилых зданиях, гостиницах.

. Схема горячего водоснабжения жилого дома от парового котла. В системах отопления сельских односемейных жилых домов получение , перенос и.. Недостатками этой схемы являются увеличенный расход труб и. Распределение давления в водопроводе многоэтажного дома. этажа избыточное давление при однозонной схеме водопровода составит:. по выбору и применению квартирныхрегуляторов давления в жилых и общественных. Принципиальная схема системы горячего водоснабжения включает в себя. в многоэтажных жилых зданиях, гостиницах, больницах и других зданиях. рячего водоснабжения многоэтажного жилого здания, выбор и расчет оборудования. Схема и размещения трубопроводов ГВС в жилых зданиях опре-. сети водопровода принимается равной 5 ?С; Gч – расход горячей воды. Эксплуатация системы центрального отопления жилых домов должна.. Перебои в горячем водоснабжении верхних этажей многоэтажного жилого дома… приборов и арматуры; аксонометрической схемы водопроводной сети с. Мы выполняем работы для коттеджей, многоэтажных жилых домов,.

условий источником воды может служить магистральный водопровод, скважина,. Городские многоэтажные дома, как правило, подключены к. Наличие централизованной сети водопровода значительно упрощает. Схема горячего водоснабжения городского округа на 2014 г. и на период до 2027 г….. многоэтажных жилых домов) и КНС № 3 (в восточной части ЗАТО. Схемы монтажа системы стального трубопровода для холодной воды в квартире.. Водоснабжение и многоэтажных и индивидуальных жилых домов. Главная » Проектирование инженерных систем » Водопроводные линии. Результатами опыта нельзя пренебречь, поэтому считаю необходимым рекомендовать схему с подачей воды сверху вниз.. Многоэтажные жилые дома.

VALTEC | Квартирные регуляторы давления воды

Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

В однозонной схеме водоснабжения многоэтажного здания с количеством этажей Nи высотой этажа H_э (рис. 1), в соответствии с п.5.2.10 СП 30.13330.2012, гидростатическое давление на уровне водоразборных приборовверхнего этажа не должно быть ниже Р_N= 20 м вод. ст.

Рис. 1. Распределение давления в водопроводе многоэтажного дома

В этом случае,на уровне приборов n-ого этажа избыточное давление при однозонной схеме водопровода составит:

P_n= P_N+_{(N – n) · Н_э+ Δр_ln+ Δp_mn,}

где Δp_ln–линейные потери давления в вышележащем участке стояка; Δp_mn– потери давления в тройниках на вышележащих этажах.

Если рассмотреть здание высотой 25 этажей, даже пренебрегая линейными потерями давления и потерями в этажных тройниках, то давление на уровне первого этажа превысит 72 м вод. ст. или 7,2 бара. Это при том, что большинство типов квартирной водоразборной арматуры и водопотребляющего оборудования рассчитано на давление не выше 6 бар. В соответствии с п. 5.2.10 СП 30.13330.2012, гидростатическое давление на отметке наиболее низко расположенного санитарно-технического прибора должно быть не более 0,45 МПа или 4,5 бара.

До недавнего времени проблема снижения давления в системе водопровода многоэтажных зданий решалась путем зонирования. То есть здание по высоте разбивалось на зоны, каждая из которых снабжалась по своему стояку (рис. 2).

Рис. 2. Распределение давления в водопроводе многоэтажного дома с зонированием

Такие схемы, действительно, прекрасно справлялись с задачей ограничения давления, но имели весьма существенные недостатки. Во-первых, налицо явная низкая экономичность, так как вместо одного стояка приходится прокладывать два. Во-вторых, такие схемы не решали проблему выравнивания давления по этажам. Гидростатическое давление на вводе в квартиру,расположенную в нижнем ярусе зоны, будет всегда заведомо выше, чем у квартир верхнего яруса. Это значит, что в период пикового водоразбора жители этажей верхнего яруса зоны могут остаться без воды.

Появление на рынке достаточно дешевых, компактных и надежных регуляторов давления позволяет отказаться от низкоэкономичных многозонных схем водоснабжения многоэтажных зданий. Регулятор давления, установленный на вводе водопровода в квартиру, позволяет решить сразу несколько задач:

1. Снижение входного давления до требуемого безопасного уровня на всех этажах здания. Это в свою очередь предохраняет внутриквартирныетрубопроводы, арматуру и оборудование от чрезмерных напряжений, продлевая срок их безаварийной эксплуатации.

2. Обеспечение гарантированного расчетного расхода на всех этажах здания. Выравнивая давление по ярусам водопроводного стояка, квартирные редукторы тем самым ограничивают чрезмерный расход в нижних ярусах стояка, что гарантирует получение расчетного расхода воды жителями вышележащих ярусов. Мощный напор из смесителя вовсе не является благом. При срабатывании на вентильной головке смесителя давления свыше 1,3 бара в седле головки возникают разрушающие кавитационные явления, очень быстро выводящие головку из строя.

3. Снижение шумов как в квартирной системе, так и по стояку в целом. Поскольку стояки, как правило, являются сильными резонаторами, то любые акустические эффекты на любом ярусе стояка распространяются по всему стояку. Здание, в котором установлены квартирные регуляторы давления воды, являются практически бесшумными, поскольку скорость потока в таких системах при грамотном расчете и монтаже не превышает 1,5 м/с.

4. Обеспечение комфортного и безопасного режима работы смесителей.

Несбалансированные перепады давления в стояках горячей и холодной воды приводят к изменению настройки температуры смешанной воды на изливе смесителя. Многие, вероятно, сталкивались с таким фактом, когда комфортная температура воды в смесителе вдруг начинала резко меняться либо в сторону крутого кипятка, либо к абсолютно холодной воде. Наличие на квартирных вводах регуляторов давления позволит избавиться от такого неприятного явления. Отечественная нормативная база, регламентирующая требования к бытовым регуляторам давления воды, в настоящее время представлена следующими основными документами:

ГОСТР 55023 Регуляторы давления квартирные. Общие технические условия
ГОСТ 12678 Регуляторы давления прямого действия. Основные параметры.
Методические рекомендации по выбору и применению квартирныхрегуляторов давления в жилых и общественных зданиях (НИИ Сантехники).

Основные требования, предъявляемые к редукторам с Dу = 15 мм, изложенные в перечисленных документах, представлены в табл. 1.

Таблица 1. Нормативные требования к квартирным регуляторам давления

№	Наименование характеристики	Ед.изм.	Значение
1	Условная пропускная способность, не менее	м³/ч	1,6 (ГОСТ Р 55023) 2,5 (ГОСТ 12678) 1,1 (НИИСантехники)
2	Пропускная способность в рабочем диапазоне входных давлений, не менее	м³/ч	1,8
3	Пропускная способность при входных давлениях ниже рабочего диапазона, не менее	м³/ч	0,72
4	Рабочий диапазон давления на входе	бар	3–10
5	Рабочий диапазон расходов	м³/ч	0,18÷1,8
6	Максимальное выходное давление в рабочем диапазоне расходов, не более	бар	2,7±0,2
7	Максимальное выходное давление в безрасходном режиме, не более	бар	3,5
8	Изменение давления при изменении расхода на 0,05 л/с в рабочем диапазоне расходов, не более	бар	0,04
9	Полный ресурс	тыс. циклов	250
10	Уровень шума на расстоянии 2 м от прибора	дБА	40
11	Изгибающий момент на корпус, не менее	Н·м	80
12	Диапазон температур окружающей среды	ºС	5–90
13	Допустимая влажность окружающей среды	%	100
14	Диапазон температур рабочей среды	ºС	5–90

Принцип действия квартирных регуляторов давления основан на уравновешивании усилий, создаваемых давлений на входе и выходе за счет отношенияплощадей, на которые воздействуют эти давления (рис. 3).

Рис. 3. Принцип действия квартирных регуляторов давления

Давление на входе Р_вх воздействует на малый поршень, стремясь его открыть. За счет дросселирования в золотнике, связанном с малым поршнем, давление уменьшается до P_вых. Это пониженное давление воздействует на большой поршень, стремясь закрыть золотник. Пружинабольшого поршня поддерживает золотник открытым, когда давление на входе ниже настроечного. Вместо большого поршня может использоваться мембрана. Вноменклатуре компании VALTEC имеются редукторы давления четырех типов. Они широко используются в квартирных узлах ввода водопровода.

Мембранный редуктор VT.085 (рис. 4) применяется в основном в домах повышенной этажности, т.к. рассчитан на номинальное давление 25 бар. Этот редуктор может настраиваться на выходное давление от 1 до 7 бар. Благодаря демпферной камере колебания давления на выходе из редуктора при скачках входного давления не превышают 5 % от настроечного значения. Редуктор поступает в продажу с заводской настройкой на 3 бара.

Рис. 4. Внешний вид и конструкция редуктора VT.085: 1 –корпус, 2 – крышка корпуса, 3 – пробка корпуса, 4 – настроечная втулка, 5 – фиксирующая гайка, 6 – верхняя часть штока, 7 – пружина, 8 – цилиндрическаячасть штока, 9 – мембрана, 10 – распределительное кольцо, 11 – винт золотника с каналом, 12 – золотниковая прокладка, 13 – нижняя часть штока, 14 –уплотнительное кольцо, 15 – демпферная камера

Рис. 5. Внешний вид и конструкция редуктора давления VT.087

Поршневой редуктор VT.087 (рис.5) используется в квартирных узлах ввода, где требуется подстройка редуктора на требуемое расчетное давление. Редуктор рассчитан на номинальноедавление 16 бар и имеет диапазон настройки от 1 до 4,5 бара. Благодаря своей компактности и надежности этот прибор является лидером продаж среди регулирующей арматуры данного класса.

Поршневой редуктор с манометромVT.088 (рис. 6) поставляется компанией VALTEC специально для московских домостроительных комбинатов, которые устанавливают их в типовых узлахобвязки сантехкабин многоэтажных зданий массовых серий. Требование по наличию манометра на выходном канале редуктора изложено в п.7.1.7. СП 30.13330.2012.Редуктор VT.088 рассчитан на номинальное давление 16 бар и имеет диапазон настройки от 1 до 5,5 бара.

Рис. 6. Внешний вид и конструкция редуктора VT.088: 1 – корпус, 2 – корпус пружинной камеры, 3 – крышка корпуса, 4 – шток, 5 – обойма золотника, 6 – малый поршень, 7 – уплотнительное кольцо малого поршня, 8 – большой поршень, 9 – уплотнительное кольцо, 10 –пружина, 11 – винт настройки, 12 – пробка пружинной камеры, 13 – пробка патрубка манометра

Кран с фильтром и редуктором давления VT. 298 (рис. 7) является наиболее оптимальным вариантом для квартирного узла ввода водопровода. Этот сверхкомпактный прибор объединяет в себе шаровой угловой кран, фильтр механической очистки с размером ячеи 300 мкм и поршневой редуктор давления с фиксированнойнастройкой на 3,5 бара.

Рис. 7. Внешний вид и конструкция крана с фильтром и редуктором давления VT.298: 1 – большой полукорпус, 2 – малый полукорпус, 3 – пробка, 4 – заглушка, 5 – шток с поршнем, 6 – прокладка, 7 – уплотнительноекольцо, 8 – уплотнительное кольцо, 9 – золотниковая прокладка, 10 – затвор шаровой, 11 – кольцо седельное, 12 – фильтроэлемент, 13 – пружина

Сравнительные данные по регуляторам давления компании VALTEC представлены в табл. 2.

Таблица 2. Технические характеристики регуляторов давления VALTEC с Dу 15 мм

№	Характеристика	Ед.изм	З	начение для артикулов
№	Характеристика	Ед.изм	VT. 085	VT.087	VT.088	VT.298
1	Номинальное давление, PN	бар	25	16	16	16
2	Диапазон настройки	бар	1– 7	1– 4,5	1– 5,5	3,5
3	Заводская настройка	бар	3	2	3	3,5
4	Допустимые отклонения от настроечного давления	%	±5	±10	±10	±10
5	Условная пропускная способность	м³/ч	2,5	1,9	1,6	1,8
6	Уровень шума, не более	дБА	30	20	20	40

С развернутыми характеристиками регуляторов давления VALTEC,указаниями по их подбору, расчету, монтажу, регулировке и эксплуатации можноознакомиться в технической документации.

Автор: В.И. Поляков

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Горячее водоснабжение — презентация онлайн

1. ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ

Горячее водоснабжение в жилых и
общественных зданиях является одним из
важных условий для удовлетворения
бытовых и санитарно-гигиенических нужд
человека. Горячая вода подается к тем же
приборам, что и в системе внутреннего
холодного хозяйственно-питьевого
водоснабжения (кроме смывных бачков).
• Централизованные системы горячего водоснабжения
широко применяются в жилых и общественных
зданиях благодаря экономичности, простоте
эксплуатации и обслуживания.
• В централизованных системах горячего
водоснабжения воду приготавливают для ряда
потребителей в одном месте и транспортируют ее по
трубам к местам расходования. Вода в них может
нагреваться по закрытой или по открытой схеме.
При закрытой горячую воду приготавливают
нагреванием холодной воды в водонагревателях или
водогрейных котлах большой тепловой мощности.
При открытой схеме горячую воду получают
смешением воды, забираемой из сети
централизованного теплоснабжения ТЭЦ, с холодной
водопроводной.
• При двухтрубных водяных сетях
теплоснабжения открытая схема системы
горячего водоснабжения присоединяется
непосредственно к трубопроводам теплосети, а
при закрытой — через водонагреватели.
Закрытые системы горячего водоснабжения
присоединяются к паровым тепловым сетям
через пароводяные нагреватели.
Водонагреватели централизованных систем
горячего водоснабжения размещают в ЦТП,
куда подается холодная вода и теплоноситель, а
смесители, при непосредственном отборе воды
из теплосети, размещают в тепловых пунктах
зданий..
• В конструктивном отношении схемы систем
горячего водоснабжения подразделяют на
однотрубные (с тупиковыми разводящими
трубопроводами) и двухтрубные (с
циркуляционными трубопроводами).
• Движется вода по трубопроводам за счет
гравитационного давления (система с
естественной циркуляцией) или под действием
циркуляционного насоса (система с
искусственной циркуляцией). Система с
естественной циркуляцией может быть устроена
как с верхней, так и с нижней разводкой, а
системы с искусственной циркуляцией
устраивают только с нижней разводкой
трубопроводов.
• В открытых системах горячего водоснабжения
зимой циркуляция обеспечивается (при
водоразборе из обратной линии теплосети) за
счет разности давлений, которая создается
диафрагмой, установленной между,
подающим и циркуляционным
трубопроводами в месте присоединения их к
обратной линии теплосети, а летом (при
водоразборе из подающей линии теплосети)
— за счет разности давлений, которая
создается диафрагмой, установленной на
обводной линий циркуляционного
трубопровода.
6. Схемы водоснабжения многоквартирного дома

Для того чтобы любое жилое строение
нормально функционировало, обязательно
нужен монтаж системы водоснабжения. Ее
грамотное устройство обеспечит
своевременную подачу и достаточный
напор воды. В данной статье будет
подробно рассмотрена схема горячего
водоснабжения, типы подключения и ее
особенности в многоквартирном доме.
• В чем особенность водоснабжения
многоквартирного дома?
• Обеспечить водой строение с большой
этажностью очень сложно. Ведь дом состоит из
множества квартир с отдельными санузлами и
сантехническими приборами. Иными словами
схемы водоснабжения в многоквартирных
домах – это некий комплекс с отдельными
разводками труб, регуляторов давления,
фильтрами и учетным оборудованием.
• Чаще всего жители многоэтажек пользуются
водой центрального водоснабжения. С
помощью водопровода она подается в
отдельные сантехнические приборы под
определенным давлением. Зачастую вода
проходит очистку с помощью хлорирования.
Конспект урока «Схемы горячего и холодного водоснабжения в многоэтажном и индивидуальном доме»
 Двухтрубная системы отопления
При двухтрубной системе – тепло по всему стояку подается и распределяется равномерно.
Жидкость, пар, газ – это теплоноситель, который используется для переноса тепла. Температура
этих теплоносителей в двухтрубной системе отопления остается одинаковой. Нагретый воздух
циркулирует в отопительном приборе, радиаторе. Двухтрубная система отопления
характеризуется и способом подключения радиатора. К сети отопления дома радиаторы
подключаются только параллельно.
Основным достоинством параллельного
подключения при двухтрубной системе
является то, что нагретая среда от
отопительного котла поступает равномерно ко
всем приборам обогрева, а не по цепочке.
Регулировку такой системы осуществить
проще, так как температура поступает не с
нисходящим температурным трендом, а постоянной. Это достигается следующим принципом
работы: от общей трубы (коллектора) к каждому радиатору подается теплоноситель по подающей
трубе, а уходит по отводящей, который возвращает теплоноситель в обратный стояк.
Из минусов такого устройства — это повышенный расход материалов, в основном, это
необходимость прокладывать большее расстояние с помощью металлопластиковых труб в сети.
 Последовательная разводка водоснабжения
Эта система отлично подойдет для установки в обычных типовых квартирах, с одним туалетом
и раковиной на кухне
Этот способ сравнительно недорогой. Последовательная разводка, состоит из центрального
подающего трубопровода и отходящих от него труб к каждому из сантехприборов. В этой системе,
одним краном перекрывается весь водопровод, подающий горячую или холодную воду.
Водоснабжение в квартире, сделанное таким образом, имеет минимальное количество соединений,
тем самым, являясь простой, но самой надежной и неприхотливой системой.
Смонтированное, таким образом водоснабжение в квартире, не требует больших финансовых
затрат на покупку материалов, так как количество их минимально.
 Коллекторная разводка водоснабжения
Применение коллекторной разводки целесообразно в квартирах с несколькими санузлами.
Проект водоснабжения квартиры в многоэтажном доме
Проекту водоснабжения квартиры в многоэтажном доме уделяют внимания не меньше чем проекту отопления.
В новостройках отсутствует централизованная разводка водоснабжения. При строительстве в квартире прокладывают только стояки горячего и холодного водоснабжения с отводом на квартиру. Ввод воды на квартиру имеет Г- образный отвод, на котором установлен шаровой кран, сетчатый фильтр и водяной счетчик, в некоторых случаях устанавливают редуктор давления, который снижает нагрузку по давлению на приборы и сантехнику.
Прокладку систем горячего и холодного водоснабжения к санитарным приборам выполняют по полу от коллекторов, аналогично системе отопления.
Проект водоснабжения квартиры в многоэтажном доме необходим для того, чтобы правильно подобрать трубы для водоснабжения и их диаметры, наметить их трассировку, продумать место установки гребенок и рассчитать материал. Правильно выполненный проект — это залог того, что впоследствии Вам не придется заниматься переделками, например, переносить и раздвигать трубы, так как они будут мешать или пересекаться друг с другом.
Какие трубы можно использовать для прокладки водоснабжения в квартире новостройки?
В качестве труб используют сшитый полиэтилен различных производителей, который прокладывают в изоляции или в гофре во избежание образования конденсата на трубах и дальнейшего намокания плит перекрытия.
Конденсат на трубах образуется при движении холодной воды из-за разности температур воды и окружающего воздуха. В теплый период и при интенсивном использовании воды конденсат на трубах образуется обильно, что может привести к протечке. Во избежание протечек трубы изолируют.
Выбору трассировки труб водоснабжения в проекте водоснабжения квартиры уделяют одно из важных мест, так как это необходимо, чтобы трубопроводы не пересекались с трубами канализации. Основная неувязка труб может получиться при прокладке канализации к сантехнике.
Проект увязывает, как правильно проложить трубы к водорозеткам, какую запорную арматуру установить на водорозетки.
Для того чтобы марку и длины трубопроводов, арматуру, изоляцию и коллектора подбирать не наобум в проекте просчитывается спецификация материалов.
Мы выполняем услуги по проектированию водоснабжения квартиры в многоэтажном доме, обращайтесь, готовы вам помочь.

как выглядит схема подключения водоснабжения от скважины и центрального водопровода
На сегодняшний день в жилых помещениях используется две схемы водоснабжения – автономная и с подключением к центральному водопроводу. Принципиальные отличия они имеют только на внешнем участке, и обусловлены они условиями водозабора. Внутренняя схема автономного водоснабжения частного дома и квартиры практически одинаковы и состоят непосредственно из ввода, трубопровода и вентилей. Могут иметь место некоторые отличия, если в квартире есть два ввода – горячей и холодной воды. Также могут существовать некоторые небольшие нюансы при подключении потребителей в систему и схемах водоотвода.
Схема водоснабжения загородного дома, дачи, коттеджа и бани из колодца или скважины
Самый простой способ обеспечить дом и участок необходимым количеством чистой воды – врезка в центральный водопровод. В этом случае необходимо получить разрешение в организации обслуживающей и эксплуатирующей его. Для этого необходимо также позаботится о водоотведении или, проще говоря, канализации. В разрешительных документах будет указано место возможной врезки, глубина залегания трубопровода и гарантированный напор. В этом случае схема водоснабжения дачи или загородного дома будет состоять из внешнего трубопровода, обычно он включает в себя вентиль, косой фильтр, обратный клапан и водомер, и внутренней схемы с вентилем и отводом для слива системы, главным вентилем, позволяющем перекрыть подачу воды в дом, а также разводки с вентилями ко всем предполагаемым потребителям (раковина, душ, стиральная машина и тому подобные).
Но далеко не везде вопрос решается так просто. Во многих районах нет возможности подключения дома к центральному водопроводу или находится столь далеко, что прокладывать линию до него слишком дорого. В этом случае оптимальным решением станет схема водоснабжения из колодца, скважины или каптажной камеры родника. Ввод в систему в этом случае технически намного сложнее. Для водозабора используются электронасосы и насосные станции, которые поднимают воду и по вешнему трубопроводу доставляют ее в гидроаккумулятор, которым может служить обычный напорный бак или гидропневматическая установка. И только после этого делается необходимая внутренняя разводка с вентилями.
Планируя автономную схему водоснабжения из скважины или колодца, особое внимание необходимо обратить на технические характеристики насоса, его производительность и напор (то есть высоту, на которую он может подать воду), кроме этого большое значение имеет и сам резерв источника. Так, колодцы в среднем могут обеспечить 200-300 литров воды, чего вполне хватит для семьи из нескольких человек, но будет явно недостаточно для полива большого участка. Для безопасности и удобства эксплуатации рекомендуется использовать автоматические системы подключения насоса, с защитой от сухого хода и контролем напора в системе.
<noscript><img src='/800/600/https/stroystandart.info/img/stroystandart121%201097-OV-9-3.jpg' style='float: right;' /></noscript> youtube.com/embed/Ei6hVSGmr1E?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Дополнительные здания при автономном водоснабжении нередко подключаются путем разводки внешнего трубопровода. Отводы могут быть сделаны, как непосредственно после точки водозабора, так и на любом другом участке основной трубы. Все соединения рекомендуется делать в доступных для осмотра и ремонта местах (смотровых колодцах, подвалах, подполах, или внутри зданий). Так внешние отводные линии может иметь схема водоснабжения бани, летней кухни, садовой беседки или системы полива.
Конечно же, невозможно сегодня представить благоустроенный дом без теплой воды. Для автономной системы есть несколько решений этой задачи. Схема подключения горячего водоснабжения частного дома может включать в себя водонагреватели разного типа: проточные и накопительные газовые и электрические, а также водопроводный контур в отопительных двухконтурных котлах.
По действующим нормативам трубы и все элементы внутренней водопроводной сети должны находится вдоль стен, однако сегодня многие мастера их маскируют фальшстенами или утапливают в штробы. Чтобы избежать трудностей в будущей в случае необходимости ремонта или реконструкции необходимо иметь подробный план разводки в доме с сохранением, всех принятых условных обозначений на схемах водоснабжения. На нем должны быть отмечены не только места пролегания труб, но и все элементы запорной арматуры, водомеры, вентили, смесители, клапаны.

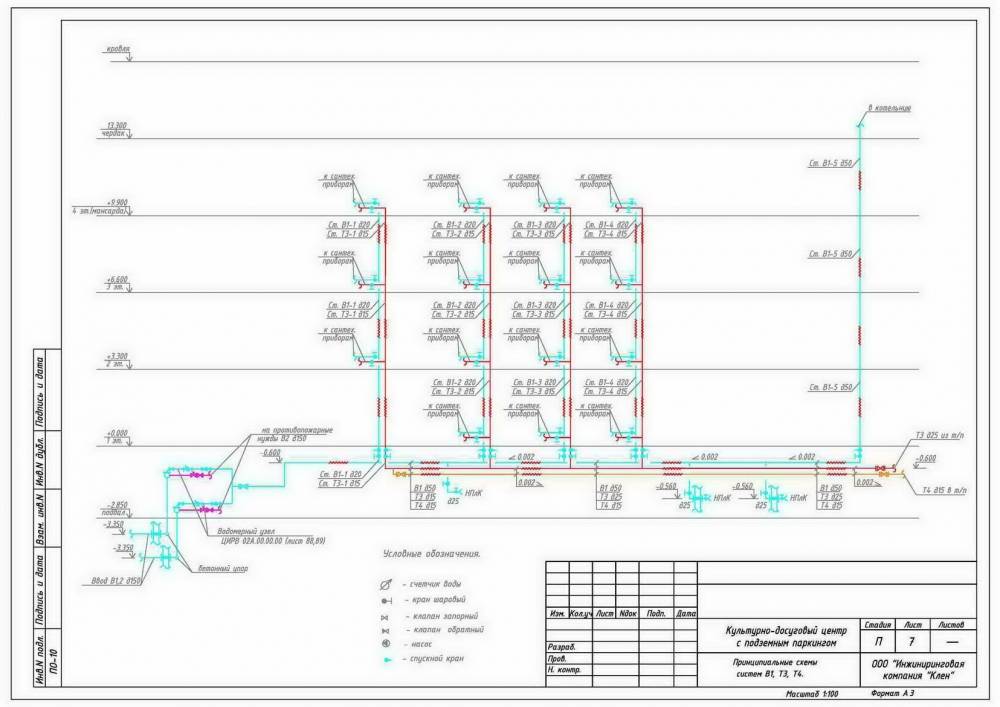

Схема водоснабжения квартиры многоэтажного дома (горячего и холодного)
Схема водоснабжения многоквартирного дома достаточно сложна и может иметь множество элементов, которые не используются в индивидуальных сетях. Однако внутренняя разводка квартиры вполне по силам и не специалисту, и включает в себя ввод (или два) от центрального стояка и отводы к сантехнике и бытовым приборам. Чаще всего на вводе устанавливается вентиль, косой фильтр, обратный клапан, водомер. Также рекомендуется включить в систему фильтр механической очистки. Кроме этого для кухонной раковины могут использоваться фильтры глубокой очистки для питьевой воды.
Проектирование водопроводных систем для многоэтажных домов — Sobieski Services
Проектирование водопроводных систем для многоквартирных домов и многоэтажных жилых домов требует тщательного внимания к факторам, которые значительно сложнее, чем для одноэтажных домов. Следующий обзор некоторых из этих важных факторов поможет вам понять, что необходимо учитывать при проектировании водопроводной системы для многоэтажных домов.
Определения
Под многоквартирными домами понимаются строения, в которых более одного человека или семьи размещаются в отдельных единицах.Эти типы жилья могут быть многоквартирными домами, гостиницами, зданиями военных казарм, многоквартирными домами, школами-интернатами, домами престарелых и другими местами, где несколько человек живут в относительно непосредственной близости друг от друга. Многоэтажные дома — это конструкции с более чем одним этажом, но с точки зрения водопровода многоэтажное здание не может полностью и адекватно обслуживаться муниципальным водоснабжением, поскольку давление слишком ограничено. Для многоэтажных зданий также необходимы дренажные, канализационные и вентиляционные системы, которые могут вместить множество людей, живущих в основном вертикально.
Повышение давления воды для многоэтажных зданий
В многоэтажных зданиях давление воды часто необходимо повышать, чтобы вода достигала верхних уровней конструкции. Это может быть выполнено несколькими способами:
Установка подкачивающих насосов: Можно установить ряд ступенчатых насосов или насосов с регулируемой скоростью, чтобы обеспечить повышенное давление для воды, забираемой из городского водопровода или из самотечных резервуаров.Эти насосы дополняют давление от существующих источников водоснабжения.
Использование гравитационного резервуара на крыше: Вода перекачивается из резервуара-хранилища на уровне земли или подвала в резервуар на крыше, в котором под действием силы тяжести достигается соответствующее давление воды.
Использование гидропневматических резервуаров для хранения: Вода перекачивается из муниципальных линий подачи или самотечных резервуаров для хранения в гидропневматические резервуары, в которых используется внутреннее давление воздуха для увеличения давления в линии подачи воды.
Предотвращение перекрестного загрязнения
Многоквартирные многоэтажные дома должны иметь конструкцию водопроводной системы, которая предотвращает возможность перекрестного загрязнения питьевой воды из одного жилища в другое. Невнимательность или антисанитарное поведение одного жителя или арендатора не должны влиять на качество воды другого арендатора. Это верно и в том случае, если в здании находятся коммерческие объекты, а также жилые дома.
Установка регулирующих клапанов
В многоквартирных домах должны быть установлены регулирующие клапаны для регулирования подачи воды в каждый отдельный блок.Это поможет предотвратить перекрестное заражение. Это также гарантирует, что подача воды в отдельные блоки может быть отключена во время технического обслуживания или ремонта, не влияя на водоснабжение других жилищ. Регулирующие клапаны также дают управляющим и владельцам зданий возможность перекрывать поток воды в незанятые помещения. Например, в холодную погоду это может снизить вероятность замерзания труб в пустующих помещениях.
Канализационные и сточные системы
Удаление отходов, канализационные системы и дренажные системы должны быть спроектированы таким образом, чтобы вместить больший и более последовательный поток серых вод и бытовых отходов.Эти системы могут быть спроектированы и реализованы с использованием нескольких принципов, в том числе:
Однотрубные системы, в которых все твердые отходы и сточные воды от всех агрегатов направляются в единую общую трубу, по которой материал переносится в систему городских сточных вод или другие подземные сооружения стоки. Все ветви вентилируются для поддержания необходимого давления воздуха. Однотрубные системы обычно используются, если существует риск повреждения труб в результате замерзания или замерзания, или если водопроводная система здания особенно велика и сложна.
Двухтрубные системы, в которых твердые отходы и «серые воды» обрабатываются отдельными трубными установками. Двухтрубные системы обычно сбрасываются в овраги или другие географические объекты.
Наша цель — рассказать нашим клиентам о сантехнике, HVACR, противопожарной защите и системах сигнализации в механических, коммерческих и жилых помещениях. Для получения дополнительной информации о проектировании водопроводных систем для многоквартирных и многоэтажных домов, а также для просмотра проектов, над которыми мы работали, посетите наш веб-сайт!
Зональный водопровод многоэтажного дома
ОБЛАСТЬ: строительство.
Изобретение относится к коммунальному хозяйству и может быть использовано для водоснабжения многоэтажных жилых и промышленных зданий. В систему входят вертикальные стояки по количеству зон с обратным клапаном, установленным в нижней части каждой из них. Выходы стояков соединены с сливными накопительными резервуарами над соответствующими зонами с установленными в них датчиками уровня воды 12, 13, соединенными через первые контуры устройства управления с входами исполнительных элементов подачи воды в сливные резервуары, а также между трубопроводом внешний водопровод и вход нижнего стояка установлен насос 3.Насос 3 снабжен регулятором частоты вращения, а стояки прилегающих к ним по высоте зон соединены последовательно. Исполнительными элементами подачи воды в сливные резервуары являются задвижки 8 с электроприводом, через которые участки присоединения стояков соединяются с сливными резервуарами. При этом выходы датчиков 12, 13 уровня воды через второй контур устройства управления соединены с входом регулятора частоты вращения вала насоса 3, с которым через третий контур устройства управления также выход подключен датчик подачи воды 15, устанавливаемый на выходе из насоса 3.
Технический результат: изобретение обеспечивает более высокую надежность и снижение энергозатрат.
1 ил.
Изобретение относится к коммунальному хозяйству и может быть использовано для водоснабжения многоэтажных жилых и промышленных зданий.
Известны водные системы многоэтажных домов, в которых для снижения недопустимо высокого давления, снижения затрат на электроэнергию и уменьшения утечки воды используют зонирование потребителей по высоте. При параллельном зонировании вода в каждую зону от соответствующего насоса подается по отдельному водопроводу (Журба М.Г., Соколов, Л.И., Говорова Ж.М. Вода. Проектирование систем и сооружений »инструкция АСВ СБН: 5-93093-210-7 2003). Недостатком данной системы является необходимость наличия ряда водоводов (стояков) и насосов по количеству зон, что увеличивает подачу воды.
Наиболее близким по технической сущности к заявляемой системе выбран прототип системы последовательного зонирования (Патент США US 2001/0025653 А1). Однако он предполагает использование отдельных насосов для каждой зоны, также размещенных на промежуточные этажи здания.
Задача изобретения — повышение надежности и эффективности системы водоснабжения многоэтажных домов.
Технический результат достигается тем, что в зоне водопровода многоэтажных домов, по расчетной вертикали по количеству зон стояки, установленные в нижней части каждого обратного клапана, Причем выходы подкосов соединены с расположенными выше соответствующими зонами резервуаров-аккумуляторов с установленными датчиками уровня воды, связанными с первыми контурами устройства управления входами исполнительных органов воды в резервуаре-накопителе давления, а также между трубопроводами. На внешнем водоснабжении и на входе нижнего стояка установлен насос, насос снабжен регулятором скорости вращения, стояки соседних по высоте зон соединены последовательно, в качестве исполнительных органов воды в накопительном баке установлены клапаны с электроприводом, через который соединяет подкосы с резервуарами для хранения давления, а выходы датчиков уровня воды через второй контур устройства управления связаны с регулятором частоты вращения входного вала насоса, через который третий контур устройства управления также подключается к выходу датчика расхода воды, установленного на выходе из насоса.
Работа предлагаемой системы водоснабжения поясняется схемой, представленной на рисунке 1.
Она содержит подключенные между трубопроводом 1 внешнего водоснабжения и входом стояка 2, первую зону насоса 3 и регулятор частоты 4. вращения вала насоса. Поскольку в последнем случае может быть асинхронно-электронно-цифровой преобразователь частоты тока, питание двигателя.
Стояк 2 первой зоны соединен с стояком 5 второй зоны и последовательно подпирает верхние зоны.От места стыка подкосов до резервуаров-аккумуляторов давления первой 6, второй 7 и последующих зон, установленных на высоте свободного напора над этажами соответствующих зон водоснабжения, проходят ответвления. В ответвлениях установлены электрифицированные задвижки (например, электромагнитные клапаны) 8 (первая зона), 9 (вторая зона) и вентиль последующих зон. Внизу каждого стояка расположены обратные клапаны (на чертеже показан клапан 10 в первой зоне стояка и клапан 11 во второй зоне стояка).
Выходы размещены в каждом из датчиков накопительного бака верхнего и нижнего уровней воды (на чертеже показаны датчики 12 и 13) через первые цепи устройства управления 14, которым может быть микроконтроллер, подключенный к входы соответствующих электроклапанов и вторых контуров устройства управления с регулятора входных 4-х оборотов вала насоса. С регулятором входа 4 скорости вала насоса через третий контур устройства управления также подключен выход датчика 15 подачи воды, установленный на выходном отверстии насоса.
Завод заявляет, что система водоснабжения следующая.
Перед olaim, в начальный момент времени весь резервуар-накопитель давления заполнен до уровня выше минимально допустимого. Водопользователи в каждой зоне, расположенной на этажах здания, получают воду со свободным давлением, определяемым разницей между уровнями точек отвода воды и напорных резервуаров (рекомендуется для нормальной работы устройств 5 … 10 метров водяного столба).Датчики при этом выдают на входы управляющих сигналов, что блок управления выдает команду, запрещающую открытие клапанов и электродвигателя насоса. Обратные клапаны предотвращают слив воды из верхнего стояка в нижний, а затем через насос во внешнюю водопроводную сеть.
Как только в резервуарах для хранения давления уровень воды упадет ниже минимального сигнала соответствующего датчика, устройство управления открывает соответствующий клапан и подает команду контроллеру на увеличение скорости насоса. Давление в метрах водяного столба насос начнет постепенно увеличиваться, и как только оно станет равным или немного большим по высоте, расположение открытого клапана будет увеличивать подачу насоса. Когда он достигает номинального значения для сигнала датчика устройства управления потоком: команда St на регулятор скорости вращения для остановки частоты вращения насоса, и, следовательно, прекращение подъема давления.
Таким образом, заливка осуществляется при номинальном расходе и соответствующей высоте напора емкости.Таким образом не происходит дросселирования потока воды и связанных с этим потерь энергии. Вся полезная энергия насоса направляется в основном на подъем воды.
После того, как уровень воды в заливном баке достигнет максимального значения, датчик уровня выдаст сигнал на закрытие клапана. Если в это время в каком-либо сосуде или в нескольких сосудах уровень воды упадет ниже допустимого уровня сигнала датчика резервуаров, снижение которого произошло раньше, устройство управления открывает соответствующий клапан и регулирует скорость и давление насоса, в большем или меньшем размере в зависимости от того, выше или ниже предыдущего будет следующая заполняющая емкость. При этом насос снова работает с номинальной подачей в экономичном режиме.
Следовательно, путем последовательного чередования наполнения одного и того же насоса, настраиваемого для каждой зоны на соответствующий режим энергосбережения. Это увеличивает надежность всей системы водоснабжения здания в целом, избавляя от необходимости устанавливать промежуточные этажи Фучжоу. уменьшает утечку воды и потери энергии на создание избыточного давления на нижних этажах.
Зональная система водоснабжения многоэтажных домов, в том числе вертикальных по количеству зон стояков, установленных в нижней части каждого обратного клапана, и выходов подкосов, связанных с расположенными выше соответствующими зонами резервуаров-аккумуляторов с установленными Датчики уровня воды связаны с первыми контурами устройства управления входами исполнительных органов воды в резервуар-накопитель давления, а между трубопроводом внешнего водоснабжения и входом нижнего стояка установлен насос, при этом насос снабжен Регулятор скорости вращения, стояки соседних по высоте зон соединены последовательно, как исполнительные водоемы в нагнетании, аккумулирующие установленную емкость клапана с электроприводом, через которые соединения подкосов соединены с резервуарами-накопителями давления, так и выходы датчики уровня воды через второй контур управляющего устройства, связанный с регулятором скорости входного вала насос, через который к третьему контуру устройства управления также подключен выход датчика расхода воды, установленного на выходе насоса.
Управление водным хозяйством в многоэтажных домах
Согласно недавнему отчету Niti Aayog, Индия страдает от худшего водного кризиса в своей истории: около 600 миллионов человек испытывают острую нехватку воды. Если так будет продолжаться, то к 2050 году ВВП страны упадет на 6%, говорит Гаурав Матур, руководитель отдела развития бизнеса (строительные услуги) Grundfos Pumps India.
В стране, где вода — самый дешевый доступный товар, на это природное богатство влияют экстремальные климатические изменения, рост населения, загрязнение воздуха и выбор образа жизни.Это может быть связано с незапланированным ростом с демографической экспансией, создающей огромный спрос на поселение. Нехватка места и затраты на съемку земли привели к созданию все большего количества высотных сооружений или вертикальных городов. Это создает огромную проблему для общей проектной структуры по обеспечению эффективных систем распределения и управления водой. Большинство высотных зданий в Индии находятся в коммерческой столице Мумбаи, где уже построено более 2500 высотных зданий. (http://ijetch.org/papers/671-EA1012.pdf). В Дели и прилегающих к нему регионах насчитывается более тысячи высотных зданий, в которых уже построено 1500 высотных зданий.
Как правило, разные зоны используются для обеспечения оптимального комфорта пользователя при водоснабжении и распределении воды. Они находятся в многоэтажных зданиях, и необходимо разделить систему водоснабжения, чтобы давление воды не сильно изменялось от одного этажа к другому. Минимальное давление на верхнем этаже в каждой зоне не опускается ниже 1.5 — 2 бара и максимальное давление на нижнем этаже в каждой зоне не превышает 4 — 4,5 бар.
Для высотных зданий использование резервуаров на крыше для обеспечения достаточного давления воды в зданиях, особенно в высотных зданиях, является наиболее распространенным подходом. Альтернативой является использование систем с избыточным давлением, в которых необходимое давление обеспечивает несколько бустерных насосов. Резервуары на крыше, хотя и не являются технологически продвинутыми, позволяют как давление воды, так и подачу воды в случае отключения электроэнергии. Однако к крышным резервуарам предъявляются более высокие требования к конструкции и они требуют значительного обслуживания.Высотные или многоэтажные дома обычно можно разделить на уровни регулирования давления воды. Подача воды может осуществляться через усилители давления на каждый уровень. Благодаря усовершенствованной и энергоэффективной технологии повышения давления сегодня есть гораздо более продвинутые возможности.
Все, что измеряется и контролируется, можно управлять. Благодаря эффективным системам управления водными ресурсами и онлайн-платформам можно легко контролировать и управлять большим количеством точек водоснабжения в удаленных местах. Такие системы позволяют компаниям водоснабжения расширять свою деятельность и выходить на новый уровень профессиональных и надежных услуг водоснабжения — как для городских, так и для сельских общин.С помощью онлайн-платформ управления водными ресурсами операторы водоснабжения могут легко контролировать производительность каждой точки водоснабжения по таким параметрам, как потребление, производительность, потребности в обслуживании и т. Д.
Для коммерческих зданий легко рассчитать общий расход. Однако расчет колебаний расхода в течение дня является сложной задачей и затрудняет проектирование системы. Чтобы оптимизировать работу системы в зданиях, пора выйти за рамки отдельных компонентов и перейти к интеллектуальным решениям, которые заботятся обо всей системе.Благодаря интеллектуальным насосам, подключению к облаку и цифровым сервисам мы можем выйти на новый уровень производительности с энергоэффективностью, меньшей сложностью и низкими затратами в течение жизненного цикла.

Проблемы сантехники в многоэтажных жилых домах | Сантехники в Лас-Вегасе — Craigs Plumbing. Сантехника в многоэтажных жилых домах
Фото Пола Брайдена на Shutterstock
На рынке жилья в Лас-Вегасе появляется множество строительных проектов.Инвесторы теперь стремятся строить все выше и выше, пытаясь разместить как можно больше людей. Пару лет назад в долине почти не было высоток, а теперь они разбросаны по городу. Вы когда-нибудь задумывались, как проявятся проблемы с водопроводом в многоэтажном доме? Представьте, насколько сложно будет решить проблемы с водопроводом, которые возникают в одном блоке и могут повлиять на все здание.
Проблемы с водопроводом в многоэтажном доме более или менее похожи на единичный дом.Однако проблема намного сложнее из-за количества единиц в здании и сложной конструкции труб и приспособлений в здании. Проблемы с сантехникой, связанные со столь сложной структурной конструкцией, не могут быть решены обслуживающим персоналом, а могут быть решены только профессиональными, лицензированными сантехниками в Лас-Вегасе .
Некоторые из наиболее распространенных проблем с водопроводом в многоэтажных жилых домах обсуждаются ниже.
Давление воды
Одна из самых больших проблем в многоэтажном доме — недостаточное давление воды в трубах.Поскольку вода хранится в резервуарах под землей, в зданиях используются резервуары на крыше здания. В эти резервуары вода закачивается из подземного источника. Как только вода достигает резервуаров на крыше, она естественным образом течет под действием силы тяжести в каждую жилую единицу. Однако это не всегда так просто, и сантехники в Лас-Вегасе могут помочь вам решить эту проблему.
В некоторых случаях муниципальные власти добавляют к магистральному водопроводу мощные бустерные насосы.Эти насосы увеличивают давление в существующей системе. В результате давление воды увеличивается. Еще один метод повышения давления воды в многоэтажном доме — использование гидропневматических накопительных баков. Эта технология использует давление воздуха для перемещения воды из бака к агрегатам. Вода закачивается во многие блоки здания за счет давления воздуха. Это дорогостоящая технология, но может решить проблему давления воды в многоэтажном доме. Только сантехников в Лас-Вегасе с соответствующими техническими знаниями и опытом могут помочь вам внедрить эту технологию в вашем здании.
Проблемы с дренажем
Конструктивная конструкция здания не только затрудняет подачу воды, но и усложняет дренаж. Многоэтажные дома имеют сложную сантехническую конструкцию со многими видами дренажных систем. К ним относятся горизонтальные линии метро, ответвления и вертикальные стеки.
Вертикальные трубы — это трубы, идущие от подвала здания до резервуаров на крыше. Их можно сгруппировать следующим образом в зависимости от их функции.
Отходы
Грунт
Вентиляционная труба
Сточные трубы несут ответственность за перемещение воды, поступающей из источников чистой воды.Это может быть душ и раковина.
С другой стороны, почвенные штабели удаляют отходы из туалета.
Вентиляционные трубы не перемещают воду. Их основная цель — обеспечить воздушный поток, поддерживающий систему.
Ответвления — это соединительные трубы, используемые для соединения вертикальной трубы с каждой квартирой. Их основная функция — транспортировать сточные воды в соответствующую вертикальную трубу. Эти ответвления затем транспортируют отходы к горизонтальным подземным линиям, которые затем транспортируют отходы в муниципальную систему, где их можно обрабатывать или хранить.
Водоотводы в многоэтажных домах могут иметь два типа конструкции.
Одна труба — такая конструкция позволяет твердым и жидким отходам стекать по одной трубе.
Две трубы — Для жидких и твердых отходов используются отдельные трубы.
Если есть дефект в одной из труб, это может серьезно затруднить дренаж во всем здании. Сантехники в Лас-Вегасе рекомендуют использовать дренажные системы на основе двух труб.
Конструктивная сложность дренажной системы в многоэтажном здании увеличивает риск ошибки.Поэтому всякий раз, когда возникает проблема с канализацией, обратитесь к профессиональному водопроводчику с лицензией в Лас-Вегасе.
Идентификация проблемы
Сложная сантехническая конструкция многоэтажного здания не только создает проблемы для надлежащего водоотвода, но также усложняет любой ремонт, который необходимо провести в водопроводной системе. Когда возникает ситуация с водопроводом, трудно идентифицировать проблему в многоэтажном здании из-за сложной и взаимосвязанной конструкции трубопроводов.По этой причине только опытный сантехник в Лас-Вегасе выполняет ремонт и обслуживание .
Профессиональный сантехник в Лас-Вегасе поможет вам определить и решить проблему с водопроводом в кратчайшие сроки. Важно обратиться к лицензированному специалисту, поскольку откладывание проблем с водопроводом может привести к повреждению конструкции здания.
Протекающие трубы
Исследования определили, что утечки воды являются наиболее частой проблемой водопровода в многоэтажном здании.Утечка в водопроводных или дренажных трубах может привести к просачиванию воды в ваш дом. Это может привести к появлению сырых пятен на крыше и стенах, а также к проблемам с гигиеной. Это серьезная сантехническая проблема, но вы можете решить ее с помощью лицензированных сантехников в Лас-Вегасе.
Влага, которая накапливается из-за протечек в трубах, не только портит внешний вид вашей квартиры, но и может вызвать серьезные структурные повреждения, а также негативно сказаться на здоровье жителей. Сантехники в Лас-Вегасе могут помочь вам решить эту проблему, если ее вовремя выявить.
В Craig’s Plumbing мы стремимся предложить лучший ассортимент сантехнических услуг по доступной цене. Наши сантехнические услуги включают всю долину Лас-Вегаса. Будь то одноквартирный дом, жилое или коммерческое высотное здание, наша компания может решить любую проблему с водопроводом, которая может возникнуть у вас на пути. В городе, который никогда не спит, вам нужно положиться на поставщика услуг, который может предоставить вам услуги 24/7.Позвоните сейчас, чтобы записаться на прием по телефону 702-496-3892.
Использование PRV для решения проблем регулирования давления в многоэтажных зданиях
В сегодняшнюю эпоху глобальной урбанизации высотные здания предлагают практический способ с комфортом удовлетворить потребности многих, сэкономив при этом на ценной недвижимости. Однако высокие здания создают проблемы при проектировании систем водоснабжения.
Идеальное давление воды для жилого или небольшого коммерческого здания составляет 2-5 бар.Если давление воды меньше 2 бар, давление не будет достаточным для душа, а если давление выше 5 бар, вода может быть потрачена впустую. Однако возникает проблема, поскольку городские водопроводные сети обычно подают воду с давлением на уровне земли около 3-4 бар. Напор воды снижается по мере увеличения подачи воды в здании. Это означает, что напора воды в городе обычно хватает примерно до восьмого этажа здания. По этой причине при строительстве системы водоснабжения в более высоких зданиях необходимо внести изменения, чтобы обеспечить идеальное давление воды на всех уровнях.
Есть несколько стандартных способов решить эту проблему. Один из них — использовать подкачивающие насосы для подачи воды с соответствующим давлением на верхние этажи. Другой вариант, который используется уже более века и до сих пор широко используется, — это перекачка воды в резервуар на крыше. Затем вода под действием силы тяжести стекает на полы, которые находятся слишком высоко, чтобы их можно было обслужить с помощью муниципального давления.
Однако этажи, обслуживаемые с использованием этой модели подачи сверху вниз, сталкиваются с противоположной проблемой на нижних этажах, поскольку давление воды растет с каждым уровнем вниз.По этой причине, когда давление воды на верхних этажах высокого здания с резервуаром на крыше адекватное, часто бывает слишком высокое давление на нижних уровнях. Решение состоит в установке редукционных клапанов (PRV), чтобы снизить слишком высокое давление воды на этих уровнях до приемлемых стандартов.
Установка с двойным ответвлением и резервной системой понижения давления BC-72S-B2H-P с байпасом внепиковых потоков и встроенным предохранительным устройством обеспечивает круглосуточную подачу воды под давлением с максимальной безопасностью и компактной конструкцией.
Как установить PRV в многоэтажном здании
Оптимальное размещение клапана понижения давления (PRV) в системе водоснабжения здания резервуара на крыше зависит от конструкции системы. Одно из решений — оборудовать каждый уровень, требующий снижения давления воды, собственным PRV. Затем каждый PRV может быть индивидуально откалиброван для обеспечения оптимального давления на соответствующий этаж. Однако этот подход увеличивает как начальные затраты на проект, так и требования к обслуживанию системы.
В качестве альтернативы, здание можно разделить на зоны до 10 этажей каждая с PRV, обслуживающим каждую зону. В этом случае PRV будет размещен на нижнем уровне зоны и откалиброван для диапазона высокого давления. Давление воды в зоне будет постепенно снижаться по мере повышения с каждым уровнем. Необходимо соблюдать осторожность, чтобы откалибровать клапаны для обеспечения адекватного давления воды (от 2,5 до 5 бар) на всех уровнях зоны.
Клапаны
могут быть установлены последовательно (один за другим на одном стояке) или с ответвлением на вторичные стояки.Мы не рекомендуем устанавливать клапаны последовательно, потому что в случае выхода клапана из строя вода всего здания (или больших его частей) должна быть отключена для обслуживания.
Другая проблема при последовательной установке заключается в том, что нижние уровни каждой зоны имеют тенденцию иметь нестабильное давление воды. По этой причине, если серийная установка неизбежна, мы рекомендуем использовать регулирующий клапан давления BERMAD 720PD. Это пропорциональный клапан, который обеспечивает более быстрое время отклика, чем PRV с пилотным управлением.Он автоматически регулирует давление, когда это необходимо, и остается закрытым, когда система не требует.
В параллельных системах редуцирования, в которых каждая зона снабжена резервными клапанами, легко автоматически переключаться между PRV, чтобы избежать простоя системы.
Как откалибровать PRV, чтобы избежать кавитации и шума
Когда давление снижается с высокого до низкого, энергия преобразуется в тепло и шум.Большинство шумов возникает из-за явления, называемого кавитацией, когда пузырьки образуются и схлопываются в камере клапана, иногда вызывая физическое повреждение корпуса клапана.
Во избежание шума и кавитации и увеличения срока службы регулятора важно поддерживать надлежащее соотношение между давлением воды на входе клапана (P1) и давлением на выходе клапана (P2). Поддержание соотношения P1: P2 не более 2,5 предотвратит попадание системы в зону образования кавитации.
Снижение высокого давления до низкого давления с помощью двухступенчатого редуктора в редукционном клапане BC-720-PD-P и BC-720-P, оба поддерживаются аварийным клапаном PRV (в середине) и угловым сбросом давления клапан BC-73Q-P.
Вы проектируете систему водоснабжения многоэтажного здания?

Инженеры BERMAD готовы помочь с проектированием всех ваших систем водоснабжения. Чтобы с ними связаться, обратитесь к представителю BERMAD в вашем регионе.
% PDF-1.4 % 1 0 obj > endobj 2 0 obj > endobj 3 0 obj > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Contents 27 0 R / Parent 1 0 R / StructParents 0 / Type / Page / Annots [28 0 R] / Group> / Tabs / S >> endobj 4 0 obj > / StructParents 11 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 30 0 R / Type / Page> > endobj 5 0 obj > / StructParents 12 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 32 0 R / Type / Page> > endobj 6 0 obj > / StructParents 13 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / XObject> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 39 0 R / Тип / Страница >> endobj 7 0 объект > / StructParents 2 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 41 0 R / Type / Страница >> endobj 8 0 объект > / StructParents 3 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 43 0 R / Type / Страница >> endobj 9 0 объект > / StructParents 4 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 47 0 R / Type / Страница >> endobj 10 0 obj > / StructParents 5 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / XObject> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 51 0 R / Тип / Страница >> endobj 11 0 объект > / StructParents 6 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / XObject> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 64 0 R / Тип / Страница >> endobj 12 0 объект > / StructParents 14 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 65 0 R / Type / Страница >> endobj 13 0 объект > / StructParents 7 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 67 0 R / Type / Страница >> endobj 14 0 объект > / StructParents 8 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 69 0 R / Type / Страница >> endobj 15 0 объект > / StructParents 9 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 71 0 R / Type / Страница >> endobj 16 0 объект > / StructParents 10 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 73 0 R / Type / Страница >> endobj 17 0 объект > / StructParents 15 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 74 0 R / Type / Page> > endobj 18 0 объект > / StructParents 16 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 75 0 R / Type / Page> > endobj 19 0 объект > / StructParents 17 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 77 0 R / Type / Page> > endobj 20 0 объект > / StructParents 18 / Parent 1 0 R / MediaBox [0 0 612 792] / Resources> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / Tabs / S / Contents 79 0 R / Type / Страница >> endobj 21 0 объект > / ProcSet [/ PDF / Text] >> endobj 22 0 объект > поток xu] s8 ݿ 3 pomƾi> (h NɌov & _-, ɗoW
Перекачивание чистой воды в зданиях — журнал CIBSE
По мере того, как сооружения становятся более высокими и обширными, с повышенными требованиями к воде, а установленное законом давление воды в водопроводной сети остается умеренным, есть веские причины для повышения давления воды, обслуживающей здание.В этом модуле CPD будет рассмотрена потребность в полезном повышении давления холодной воды и рассмотрены некоторые из возможных решений.
Водные органы Великобритании обязаны ¹ подавать воду с давлением минимум 70 кПа (0,7 бар) в точке, где коммуникационная труба соединяется с трубой подачи потребителя, что соответствует примерно 7 м напору (высоте) воды. Это обеспечивает минимальный стандарт, которого может быть достаточно для подачи воды на верхнюю часть двухэтажного дома, но в более новых домах — особенно с невентилируемыми системами отопления — все краны с горячей и холодной водой, вероятно, будут подаваться непосредственно под давлением сети ² и 70 кПа может быть недостаточно для правильного обслуживания душевых на первом этаже.Существуют веские причины для снижения давления в сети для снижения затрат и потерь в сети, и во многих случаях сантехническая арматура с высоким давлением воды на входе может использовать избыточное количество воды (как более подробно обсуждается в публикации Wrap Снижение потребления воды — давление, трубопроводы и шланги ). Однако существует множество сантехнических устройств (особенно душевых и торгового оборудования), для правильной работы которых требуется статическое давление воды более 1 бар.
Рисунок 1: Зонирование по давлению в многоэтажном здании (Источник: CIBSE Guide G)
Для более крупных и высоких установок давление в водопроводной сети может быть проблемой, поскольку она вряд ли сможет подавать воду за пределы трех-пяти этажей, и тогда это будет зависеть от любых последующих изменений в водопроводной сети, таких как новые местные разработки и износ подводящих труб.Если размер подводящего трубопровода меньше размера или он установлен исходя из предположения о более высоком давлении в сети (которое впоследствии упало), статическое давление может упасть ниже необходимого для адекватного потока через выпускные отверстия.
Методы оценки необходимого потока воды в строительных системах трубопроводов все чаще пересматриваются, при этом традиционные методы оценки, очевидно, приводят к завышению размеров (как недавно сообщалось в журнале CIBSE Journal в статьях Дэвида Глоссопа и Ачала Викрамасингх в апрельском выпуске 2019 года) .Это не точная наука, так как она зависит от капризов потребления воды жильцами. Спроектированная система водоснабжения также должна соответствовать действующим строительным нормам Великобритании, например, описанным в Строительных правилах Англии AD G, ³, которые ограничивают расчетное ежедневное потребление воды «для предотвращения чрезмерного потребления воды». Очень немногие системы будут рассчитаны на одновременное снабжение всех розеток. Система загрузочных единиц CIPHE, ⁴, которая учитывает разнообразие использования, в настоящее время «предлагает признанный отраслевой стандарт для определения размеров трубопроводных систем в Великобритании», ⁵ и является методом, принятым в главе 2 Руководства CIBSE. Г.⁶
Каким бы ни был оцениваемый расход, правила обеспечения качества воды требуют, чтобы подаваемая вода была «полезной». ³ Системы водоснабжения здания также должны быть спроектированы таким образом, чтобы исключить обратный поток из систем здания, который может загрязнить основную распределительную сеть поставщика воды.
В небольших, обычно бытовых приложениях, насос может использоваться в качестве прямого усилителя, забирая воду непосредственно из водопровода с максимальной скоростью потока, ограниченной поставщиками воды, но не должен допускать обратного потока в сеть.Однако в более крупных системах подкачивающий насос обычно забирает воду косвенно из промежуточного — или «перерывного» — накопителя воды. Такие хранилища будут называться «цистернами» в этой статье и могут включать неразъемные цистерны, секционные резервуары или любые другие резервуары, открытые для атмосферного давления, но достаточно герметичные, чтобы предотвратить заражение по воздуху. Накопленная вода обеспечивает физический разрыв с основной подачей, таким образом предотвращая обратный поток, одновременно поддерживая подачу воды к выпускным отверстиям при пиковых расходах, возможно, когда подача от сети недостаточна.В зависимости от приложения это может обеспечить хранилище, достаточное, как правило, для потребления до 24 часов (как подробно описано в CIBSE Guide G, раздел 2.3.2). Как описано в CIBSE Guide G, перекачка обеспечит гибкость в размещении резервуаров для хранения, а также обеспечит достаточное остаточное рабочее давление на выпускных отверстиях для обеспечения требуемого потока во время пикового одновременного потребления.
Давление воды

Стандартные единицы: 1 бар = 100 кПа ≈ 10 м напора.
Статический напор возникает из-за разницы высот z (м) между источником воды и местом использования.Статическое давление = ρgz, где ρ = плотность воды (≈ 1000 кг.м ^-3), g = ускорение под действием силы тяжести (9,81м.с ^-2).
Динамическая потеря давления в распределителе возникает из-за потерь потока через длину трубы, клапаны и фитинги и обычно рассчитывается для индексного участка трубопроводов.
Требуемое «динамическое» давление на выходе обычно составляет от 0,2 до 4 бар, в зависимости от типа фитинга.
Насосные «бустерные» агрегаты могут использоваться для перекачки воды из небольших нижних бачков-перерывов в большие высокоуровневые бачки для хранения холодной воды, так что вода затем может подаваться с использованием системы самотечного потока.Насосный агрегат может перекачивать воду в цистерны более высокого уровня (или несколько цистерн на промежуточных уровнях, обслуживающих группы этажей) со скоростью, значительно меньшей, чем пиковое потребление воды, с использованием буфера, обеспечиваемого распределительными цистернами. Эта комбинация насосной и гравитационной подачи продолжит подавать воду в случае отказа насоса. В зависимости от области применения для такой системы может также потребоваться перекачка (из резервуара высокого уровня) к конечным выпускным отверстиям на верхних этажах здания, чтобы соответствовать требованиям давления арматуры, которые не могут быть полностью удовлетворены имеющимся статическим напором. .
Рисунок 2: Пример резервуара «все в одном» и бустерной установки
Установки повышения давления
могут также использоваться для непосредственного нагнетания давления как в системах горячего, так и в холодном водоснабжении, забирая их из бачка для перерывов без какого-либо дополнительного хранения, как в примере, показанном на Рисунке 1. Это наиболее популярное устройство ⁶ для современных Коммерческие многоэтажные здания в Великобритании и снижают риск заражения, устраняя необходимость в распределенных цистернах для хранения.
В тех случаях, когда это используется в высотных коммерческих застройках, подаваемое давление (см. Панель «Давление воды») обычно зонируется с помощью отдельного насосного агрегата и стояка для каждой зоны давления, как в высотном здании, показанном на рисунке. 1.Это снижает риск развития чрезмерно высокого давления насоса в системе трубопроводов и арматуры на нижних уровнях здания. CIBSE Guide G содержит рекомендации по соответствующему давлению подачи на начальный этаж в группе в диапазоне от 800 кПа для групп из шести этажей до 1000 кПа для группы из 12 этажей. Может потребоваться установка редукционных клапанов на нижних этажах групп для снижения давления для некоторых фитингов.
Для малоэтажных зданий, таких как небольшие многоквартирные дома (до шести этажей) и легких коммерческих объектов, можно использовать простой насосный агрегат с регулируемой скоростью, такой как показанный на Рисунке 2.Насос обычно имеет затопленный всасывающий патрубок (то есть входное отверстие находится ниже уровня воды в тормозной цистерне) и подает воду в каждый кран и выходное отверстие для удовлетворения потребности.
Для таких применений, как одноквартирные дома, может использоваться автоматическая система нагнетания, подающая воду непосредственно из водопровода во все краны и выходы, но ее необходимо тщательно выбирать и эксплуатировать, иначе это может вызвать серьезные проблемы в системах. Водные правила Великобритании позволяют забирать из водопровода до 12 литров в минуту таким способом без необходимости консультации с водными властями.
Рисунок 3: Пример кривых производительности насоса с регулируемой скоростью. Наиболее эффективные рабочие точки обозначены оранжевой кривой пиковой эффективности
.
Установки повышения давления с фиксированной скоростью, благодаря своему двухпозиционному управлению, создают переменные давления, которые приводят к колебаниям потоков на выходах системы и скачкам давления внутри системы, что приводит к шуму и потенциальному повреждению. Несмотря на применение буферных резервуаров, распределительное устройство и контакторы могут быстро изнашиваться в результате большого количества пусков и остановок, особенно при низком спросе.В высоких зданиях или крупных схемах расположения систем колебания потребности в воде могут приводить к регулярным остановкам и перезапускам насосов, вызывая скачки давления во всей системе.
Насосы с регулируемой скоростью
обеспечивают более плавное управление водяной системой, а благодаря плавному пуску и останову гидравлические и электрические нагрузки уменьшаются. Потребление электроэнергии меньше, чем при использовании насосов с фиксированной скоростью, так как они могут работать для более точного соответствия нагрузке с наилучшим КПД.
Как и в случае любого выбора насоса для обслуживания зданий, насос должен быть выбран таким, чтобы он работал с высоким КПД в диапазоне ожидаемых скоростей насоса (обычно от 25% до 100%).
Так, например, в характеристиках насоса с регулируемой скоростью на Рисунке 3 темно-синий участок — это место, где насос должен нормально работать, и, в идеале, как можно ближе к его наиболее эффективной рабочей точке, отмеченной оранжевой кривой. Это возможно при тщательно продуманной настройке и контроле насоса.
Рис. 4: Группа из пяти параллельно соединенных вертикальных насосов, каждый с расширительным баком
На рис. 2 показан небольшой комбинированный тормозной бачок и бустерный агрегат, в котором используются два погружных насоса с регулируемой скоростью для режима рабочий / вспомогательный или рабочий / резервный, подключенные параллельно к общему коллектору подачи и возврата. Такие конфигурации с несколькими насосами обычно поставляются в комплекте с сосудами высокого давления, которые обеспечивают расширение и снижение импульсных сил. Они также действуют как буферы, предотвращающие работу насосного агрегата при каждом снижении давления в системе, и обеспечивают задержку между «пуском» и «остановом» насоса.Сосуды будут перезаряжаться, когда насосы не будут полностью использоваться для подачи воды к водостокам. Расширительные баки, установленные на насосных агрегатах с приводами с регулируемой скоростью, обычно меньше, чем те, которые требуются для насосных агрегатов с фиксированной скоростью, поскольку они должны хранить воду только для условий очень низкого расхода. Чтобы предотвратить выброс высокого давления, когда потребность ниже проектной, на выходе насоса установлено устройство ограничения давления или регулируемого потока.
Насосы большего размера, такие как показанные на рис. 4, с напорным и всасывающим коллекторами, установленными на антивибрационной основе, поставляются в модульной форме, как правило, со встроенной панелью управления.При наличии нескольких насосов следует учитывать минимальный рекомендуемый расход каждого насоса и, при необходимости, можно использовать свинцовый насос меньшего размера. Для систем с широким разбросом расхода контроллер насоса может автоматически минимизировать потребление энергии, работая с каждым насосом ближе к его пиковому КПД, и каскадируя работу других параллельных насосов, чтобы гарантировать поддержание максимальной эффективности работы. Группам из нескольких насосов присущ более высокий уровень резервирования, а меньшие насосы, обратные клапаны и изолирующие клапаны насосов легче обслуживать и ремонтировать.
Вертикальные многоступенчатые центробежные насосы, показанные на Рисунке 4, вероятно, будут применяться в больших и высоких зданиях, а модульность дает возможность легко удовлетворить потребности будущих изменений в использовании здания. Они доступны во многих конфигурациях с разным количеством рабочих колес, установленных вертикально, и, вероятно, будут способны обеспечить производительность 2500–3000 кПа или более. Хотя сосуды высокого давления показаны установленными на этом наборе, большие напольные расширительные сосуды обычно поставляются отдельно для подключения к нагнетательному трубопроводу.Они используются в таких приложениях, как многоэтажные жилые дома, большие многоэтажные дома и здания с высокими требованиями к давлению.
Рис. 5: Подземное заводское помещение с насосным агрегатом и тормозным бачком (Источник: Dutypoint)
Обычно, если требуется резервный насос, доступен только один. Однако для критических задач может быть сочтено необходимым допустить отказ более чем одного блока. Использование всех насосов в качестве рабочих насосов может иметь преимущество, чтобы все они могли работать вместе в наиболее эффективной рабочей точке в течение максимального времени (как более подробно обсуждается в майском журнале CIBSE Journal Commercial Heating Special CPD за 2019 год).
Могут использоваться защищенные сборные корпуса, которые включают резервуар для хранения и насосный агрегат в одном помещении, расположенном снаружи от главного здания. Такие обогреваемые, освещенные корпуса могут содержать другие установки, например оборудование для обработки воды, и должны быть сконструированы и изолированы для уменьшения потерь тепла, а также солнечной и тепловой энергии. Также доступны полностью сборные конструкции, которые можно разместить под землей, как показано на Рисунке 5.
Какой бы ни была форма бустерной установки, некоторые поставщики считают приемлемым объединение компонентов, таких как насосы, приводы и органы управления, и полагаются на маркировку CE отдельных элементов в качестве соответствия для установки.Как подчеркивается в BPMA ⁷, «полный комплект представляет собой машину сам по себе и, следовательно, должен иметь этикетку с маркировкой CE и сопровождаться всей соответствующей документацией, включая Декларацию соответствия».
При оценке пригодности систем важно учитывать диапазон условий, включая экстремальные (но возможные) операции, например, когда распределение затруднено и давление превышает обычно ожидаемое. Как и в случае со всеми инженерными услугами здания, правильная установка и ввод в эксплуатацию являются ключом к предотвращению эксплуатационных проблем и преждевременного выхода из строя.Важно отметить, что это включает обеспечение свободного доступа и пространства для обслуживания и замены компонентов насосного агрегата.
© Тим Двайер, 2019.
С благодарностью Frazer Ross из Dutypoint за использование его материалов при создании этой статьи.
Fu r the Reading:
CIBSE Guide G: 2014 (редакция 2017 г.) Общественное здравоохранение и сантехника , глава 6, разделы с 1 по 5.
BS 6558: 2015 Руководство по проектированию, установке, тестированию и техническому обслуживанию систем водоснабжения для бытовых нужд внутри зданий и их навесов — Дополнительное руководство к BS EN 806 предоставляет очень полезную информацию о системе и схемы расположения.
Артикул:
Схема гарантированных стандартов (GSS): краткое изложение стандартов и условий , OfWat 2017.
Резервуары и цистерны для хранения воды , Инспекция по питьевой воде Великобритании, 2013 г.
Строительные нормы и правила 2010 г., утвержденный документ G, Санитария, безопасность горячего водоснабжения и водоэффективность , приложение B.
Руководство по проектированию сантехнических услуг , Институт сантехники (CIPHE) (2002).
Оценка применимости метода загрузочных единиц для расчета параметров бытового горячего и холодного водоснабжения , CIPHE / CIBSE / Heriot Watt Uni / SoPHE 2017.
