Радиаторное отопление частного дома своими руками: батареи, трубы, схемы

Содержание статьи:

Особенности радиаторного отопления дома
Схемы сетей радиаторного отопления
Типы отопительного оборудования
Установка радиаторного отопления своими руками

Правильно устроенная система радиаторного отопления равномерно отапливает все помещения двухэтажного дома

Наиболее подходящими для отопления частных домов заслуженно считаются системы радиаторного отопления, опыт эксплуатации которых свидетельствует об их отличной работе. Они безотказно выполняют свои функции, оставаясь при этом простыми и удобными в эксплуатации. Вопрос устройства в доме радиаторного отопления своими руками волнует многих владельцев частного жилья. Наша статья призвана проинформировать читателей о том, как спроектировать и установить такие системы отопления.

Особенности радиаторного отопления дома

По сравнению с другими видами отопления радиаторные системы требуют меньше энергии для обогрева помещений.

Соответственно, финансовые затраты на их установку и обслуживание также будут относительно небольшими. Можно выбрать водогрейный котел, использующий самое доступное в регионе топливо (газ, торф, уголь). Сделать своими руками разводку труб для радиаторного отопления гораздо проще, чем, например, установить систему «теплый пол». Радиаторы легко установить в каждом помещении, где они будут обогревать воздух, насыщая его теплом от циркулирующей в системе горячей воды.

Для отопления жилых помещений применяют радиаторное отопление, схема которого предусматривает один из двух способов перемещения теплоносителя по трубам:

за счет естественной циркуляции, когда горячая вода вытесняет остывшую воду обратно в котел с ее повышенным давлением;
искусственной циркуляцией, когда циркуляционный насос нагнетает давление и усиливает движение теплоносителя.

Систему можно сделать саморегулирующейся, если при монтаже радиаторного отопления установить термостатические вентили.

Распределение тепловых потоков по дому будет происходить автоматически, в зависимости от температурных потребностей каждого помещения.

Использование радиаторных радиаторов также имеет свои недостатки. Нагретый воздух постоянно циркулирует по помещению, а вместе с ним летит пыль, что создает некоторый дискомфорт. Кроме того, определенные зоны в помещении остаются недостаточно прогретыми. Но такие неудобства практически незаметны на фоне несомненных достоинств рассматриваемой нами системы отопления.

Схемы сетей радиаторного отопления

Схемы однотрубных и двухтрубных систем отопления показывают последовательность соединений

В зависимости от способа присоединения труб к отопительным приборам радиаторное отопление загородного дома может быть выполнено в виде следующих схем:

Однотрубная — отопительные приборы подключаются последовательно, и теплоноситель протекает через каждую радиаторную отопительную батарею, направляясь к следующей. При этом последняя из батарей нагревается меньше, чем предыдущие;
Двойная труба — горячая вода к каждому радиатору подается по одной трубе, а охлажденная уходит по другой. Все батареи при параллельном соединении получают одинаковую долю тепловой энергии;
Коллектор — Имеет более удобную регулировку системы и распределения тепла. Общая длина трубы при такой схеме значительно увеличивается.

Некоторые пользователи считают однотрубную радиаторную систему отопления малоэффективной, так как нет возможности регулировать нагрев каждого радиатора в отдельности. Но исправить эту ситуацию поможет установка байпаса, дополнительной перемычки с регулятором температуры, которая размещается возле отопительного прибора.

При использовании однотрубной системы возможно снижение затрат на 25%, по сравнению с двухтрубной, за счет более рациональной прокладки труб.

Применение коллектора для радиаторного отопления помогает решить проблему равномерного обогрева всех помещений большого коттеджа. Это устройство оптимизирует производительность системы и снижает потери тепла. Правда, коллекторная система может работать только в условиях принудительной циркуляции, а ее сооружение требует прокладки многочисленных трубопроводов.

Схема радиаторного отопления двухэтажного дома с нижним расходом теплоносителя

Отопительные приборы по-разному подключаются к магистрали теплоснабжения. Например, схема радиаторного отопления двухэтажного дома может быть выполнена с подключением к вертикальному стояку. Горячая вода подается от бойлера по вертикальному стояку, а затем разводится к радиаторам. Подвод теплоносителя к стояку может осуществляться как снизу, так и сверху.

Варианты горизонтального подключения удобнее использовать в зданиях с большой площадью. Трубопроводы, расположенные на уровне пола, подключаются к нижней части радиаторов, и такая схема позволяет скрыть трубы под декоративной облицовкой.

Эффективность циркуляции теплоносителя в длинных горизонтальных линиях должна обеспечиваться применением циркуляционного насоса.

Виды отопительного оборудования

Основной комплект оборудования для радиаторного отопления загородного дома состоит из отопительного котла, трубопроводов и теплообменников (радиаторов). При необходимости систему можно дополнить циркуляционным насосом, коллектором, расширительным баком, байпасами и регуляторами температуры.

Отопительный котел

Настенный котел не занимает много места

Самым экономичным источником тепла можно считать газовый котел. Разнообразие моделей этих отопительных приборов дает возможность использовать их в любой из схем радиаторного отопления. Самые мощные агрегаты необходимо устанавливать на полу в специальных помещениях, а компактные газовые котлы можно повесить на стену в кухне или подсобном помещении. Для установки в доме приборов газового отопления необходимо получить разрешение, а монтировать их имеет право только специалист. Электрический котел отопления может быть оснащен группой безопасности, автоматикой, встроенным насосом, расширительным баком и другими полезными устройствами. Использовать его в системе радиаторного отопления достаточно удобно, но очень невыгодно из-за больших затрат на оплату электроэнергии.

Твердотопливный котел — старый проверенный источник тепла, усовершенствованный новыми технологиями. Некоторые сложности при монтаже радиаторного отопления могут возникнуть из-за того, что в котловом контуре твердотопливного котла нежелательно использовать пластиковые трубы.

Материал труб

Специалисты рекомендуют использовать пластиковые трубы для отопления

Стальные трубы — тяжелые и подверженные коррозии — повсеместно заменяются более практичными металлопластиковыми и полипропиленовыми. Есть вариант использования медных труб, но из-за дороговизны такая система отопления будет по карману не каждому.

Для монтажа металлопластиковых труб не нужно громоздкое сварочное оборудование. Надежные соединения выполняются с помощью обжимных фитингов или пресс-фитингов с применением развальцовочных и запрессовочных инструментов. Из металлопластика делают не только систему трубопроводов, но и коллекторы для радиаторного отопления.

Полипропиленовые трубы и соответствующие фитинги к ним даже более доступны по цене, чем металлопластиковые. Для самостоятельной работы с ними потребуется приобрести специальный паяльник для полипропиленовых труб. При правильном использовании в системе отопления дома этот материал прослужит долго. Полипропиленовая труба не лопнет даже при случайном размораживании системы.

Выбор радиаторов для отопления

Алюминиевые радиаторы красивы, практичны и недороги

Современные радиаторы-радиаторы изготавливаются из металлов с разными свойствами. Рассмотрим их особенности:

Алюминий — легкие и компактные, обеспечивают высокий теплоотвод за счет дополнительных внутренних ребер. Теплопроводность алюминия настолько велика, что батарея нагревается за считанные минуты. Среди недостатков — чувствительность к рН теплоносителя и недолговечность резьбовых соединений;

Биметаллический — более надежный за счет наличия стальных трубок в алюминиевом корпусе. Они обладают высокой химической стойкостью и выдерживают высокое кровяное давление. Их преимущества лучше проявляются в системах с принудительной циркуляцией;
Сталь — изготовлены из двух стальных пластин, соединенных в единую панель. Благодаря штампованным углублениям они обладают высокой теплоотдачей. Разнообразие размеров панельных радиаторов облегчает выбор покупателям;
Чугун — в отличие от своих советских предшественников более привлекательный дизайн и улучшенные характеристики.

Выбор конкретной модели радиатора необходимо производить с учетом всех особенностей системы отопления дома.

При расчете мощности радиаторов отопления следует учитывать, что если их закрыть декоративными щитками, теплоотдача может снизиться на 10%.

Установка радиаторного отопления своими руками

Ключ для монтажа радиаторов своими руками нужен специальный

Главное, чтобы была продумана схема устройства радиаторного отопления, без чего невозможно приступить к работе. Предварительный расчет системы удобно произвести с помощью онлайн-калькулятора, но более точно рассчитать теплопроизводительность может только инженер-теплотехник. Его услугами нужно пользоваться, чтобы застраховаться от ошибок в расчетах.

Радиаторное отопление своими руками необходимо устанавливать в определенной последовательности:

Установите котел в предназначенном для него помещении.
Обвязка котла (желательно под наблюдением специалиста).
Монтаж коллектора для радиаторного отопления (при наличии).
Проложите трубы и (при необходимости) установите циркуляционный насос.
Прикрепите батареи радиатора к кронштейнам в предусмотренных местах.
Подсоедините трубопровод к радиаторам.
Тестируйте и тестируйте систему.

Конкретный вариант прокладки труб радиаторного отопления в загородном доме выбирается на основании дизайн-проекта интерьера. Трубопроводы прокладываются вдоль стен или прячутся в воротах. При скрытой прокладке труб потребуется утепление. В схеме радиаторного отопления частного двухэтажного дома может присутствовать и теплый пол. В этом случае стяжка пола с проложенными внутри него трубами допустима только после опрессовки системы.

Для предотвращения образования воздушных пробок, в системе с естественной циркуляцией необходимо прокладывать горизонтальные трубы с уклоном в сторону течения теплоносителя. Уклон должен составлять 10 мм на метр длины трубы.

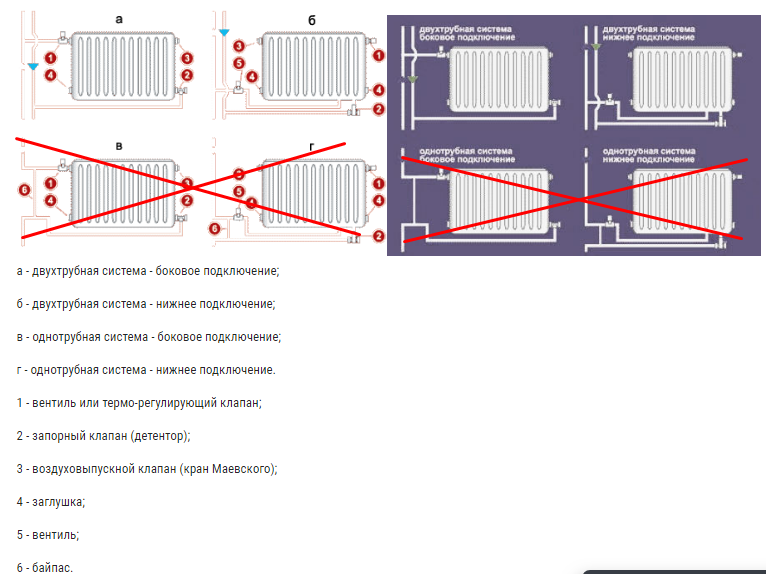

Радиаторы подключаются к трубопроводу тремя различными способами:

диагональное подключение — теплоноситель поступает через верхний патрубок с одной стороны радиатора, а выходит через нижний патрубок с другой стороны;
боковая односторонняя — подача и отвод охлаждающей жидкости осуществляется только с одной стороны;
нижний патрубок — ОЖ поступает и выходит через два нижних патрубка.

На видео показано, как установить батарею алюминиевого радиатора:

Самостоятельная установка радиаторного отопления в своем доме дает экономному хозяину возможность сэкономить. Но кроме финансовой выгоды важно и моральное удовлетворение от проделанной работы. В результате не только станет теплее микроклимат, но и в глазах домочадцев появятся теплые огоньки.

Замена радиаторов. Руководство по замене радиаторов

Радиаторы имеют долгий срок службы. На самом деле, радиаторы настолько долговечны, что мы даже начали их красить, заменять их термостаты и фитинги и обшивать их деревянными панелями, чтобы они подходили к остальной части нашего интерьера. Однако всему хорошему когда-нибудь приходит конец, даже жизни радиатора.

Независимо от того, является ли ваш радиатор электрическим или подключенным к системе центрального водяного отопления, есть определенные моменты, о которых вы должны помнить, прежде чем искать замену.

Однако, что бы вы ни решили, обязательно проконсультируйтесь с электриком (для электрических радиаторов) или сантехником (для водяных радиаторов). Они смогут посоветовать вам размер и требования к подключению вашего сменного радиатора.
Имея это в виду, вот несколько вещей, о которых следует помнить перед покупкой и установкой нового радиатора.

Замена водяных радиаторов

Советы по замене водяных радиаторов

Замена радиатора — это не только выбор опции, которая снизит ваши счета за электроэнергию, но и эстетика. Профессионал может порекомендовать радиатор, который будет обогревать ваше помещение и соответствовать существующему декору.
Современные радиаторы энергоэффективны и предназначены для подключения к инновационным низкотемпературным системам. Размер радиаторов должен соответствовать источнику тепла, например, тепловому насосу, использующему грунт, или тепловому насосу «воздух-вода», чтобы быть энергоэффективными.
Есть модели на любой вкус и бюджет.
Обычно можно красить элементы радиатора на водной основе, но мы не рекомендуем это сразу. Если вам нужен радиатор, который подходит к вашей существующей цветовой гамме, радиаторы Purmos доступны в более чем 70 различных оттенках. Это так же просто, как выбрать свой цвет.

Замена радиатора на водной основе не составит большого труда

Замена радиатора профессионалом обычно выполняется быстро и легко. Если расстояния между трубами отопления подходят, а клапаны рассчитаны по стандартам, монтажник может выполнить работу примерно за час — даже если в системе еще есть вода.
Тем не менее, могут возникнуть две проблемы:

Не подходит расстояние между трубами. Гибкие производственные мощности позволяют изготавливать радиаторы с индивидуальным расстоянием между трубами с небольшими дополнительными затратами. В качестве альтернативы, в случаях небольших отклонений в расстоянии между трубами, мастер может установить распорки. Однако в случае больших различий необходимо внести изменения в сам трубопровод.
Отсечные клапаны отсутствуют. Монтажник может надеть охлаждающий рукав на трубы радиатора и соединить их со специальным чиллером. Это замораживает воду в трубе, позволяя заменить радиатор. Новые запорные клапаны также могут быть установлены, когда вода замерзнет.

Можно ли заменить водяной радиатор самостоятельно?

Мы рекомендуем при замене радиатора всегда вызывать квалифицированного специалиста. Это связано с тем, что замена водяных радиаторов должна выполняться профессионально, чтобы страхование домохозяйства вступило в силу в случае повреждения. Если вы знаете, какую модель радиатора вы хотите, вы также можете купить ее в Интернете, но всегда стоит спросить инженера по установке о лучшей модели для вашего помещения.
Что часто упускается из виду при покупке радиаторов в Интернете, так это то, как они будут подключаться к водопроводной трубе отопления и как они будут крепиться к стене. Важно помнить, что они обычно варьируются от модели к модели.

В то время как элементы на водной основе могут быть легко заменены сантехником, этот процесс требует подготовки. Вода должна быть отключена, а каждый радиатор перекрыт запорным вентилем. В идеале, воду также следует слить из радиатора до того, как сантехник произведет замену.

Замена старых водяных радиаторов в частных домах повышает энергоэффективность

Водяные радиаторы часто полностью изготавливаются из стали, что делает их чрезвычайно прочными. Небольшие царапины на краске можно легко отремонтировать, а если проветрить и пропылесосить радиатор, можно десятилетиями не нуждаться в замене. Но, как и при других ремонтных работах, таких как обновление кухонных шкафов или обоев, вы можете легко заменить радиаторы.
Радиаторы прошли долгий путь по сравнению с неуклюжими нагревательными элементами 50-летней давности. Ранние типы стальных панелей имели плоскую конструкцию с высоким содержанием воды (A). Затем последовало введение пластин конвектора между водяными каналами, что увеличило тепловую мощность (В). С годами было обнаружено, что теплоотдачу можно еще больше увеличить, уменьшив содержание воды и приведя листы в контакт с более теплыми воздуховодами (C). Однако только путем сплющивания каналов до сегодняшней оптимизированной шестиугольной формы тепловая мощность могла быть полностью оптимизирована за счет максимизации площади контакта (D).

Современные радиаторы на 87 % эффективнее своих предшественников, и все же многие до сих пор цепляются за радиаторы, устаревшие десятилетия назад.

При ремонте частного дома с водяным отоплением радиаторы часто остаются совершенно нетронутыми. Однако профессионалу понятно, что их патрубки или части патрубков и термостатическая головка требуют замены. Но старый радиатор остался позади.
Однако, если масляный котел заменяется геотермальным тепловым насосом или другой низкотемпературной системой, крайне важно также проверить радиаторы. Это связано с тем, что в подавляющем большинстве случаев их необходимо изменять для обеспечения оптимальной производительности.

Радиаторы старого образца не работают оптимально при подключении к низкотемпературным системам. С другой стороны, радиаторы подходящего размера в низкотемпературных системах обеспечивают экономию энергии и повышенный комфорт. Это особенно выгодно, если в качестве источника тепла выбран тепловой насос, но центральное теплоснабжение также выигрывает от низкой температуры обратного потока.
Замена старого однопанельного радиатора новым радиатором типа 11 того же размера увеличивает тепловую мощность примерно на 60 %. А если вы замените старый двухстенный панельный радиатор новым радиатором типа 22, вы получите увеличение тепловой мощности на 50 %.

За счет перехода на более эффективные современные радиаторы можно снизить температуру горячей воды в системе на 10 °C. Коэффициент полезного действия теплового насоса улучшается примерно на 2 % на каждый градус снижения температуры воды. Следовательно, в данном случае это будет означать улучшение производительности на 20 %. Если в доме будут произведены дальнейшие улучшения, температура в системе может быть снижена еще больше, что приведет к еще более высокой производительности.

Радиаторы старого образца

Некоторые люди не меняют свои старые радиаторы, потому что хотят сохранить винтажный стиль своего дома. Тем не менее, существует широкий спектр ретро-радиаторов, доступных именно для этой цели. Они изготовлены по современным технологиям, но соответствуют критериям радиатора в винтажном стиле. Одним из таких примеров является дельта Пурмо.
Вторая проблема старых радиаторов – отсутствие регулирующей запорной арматуры. К счастью, это можно решить, надев охлаждающие рукава на трубы и подключив их к специальному чиллеру. Это замораживает воду в трубе, позволяя инженеру по установке заменить радиатор. Одновременно можно установить предписанный запорный клапан.

Замена электрических радиаторов

Замена старых электрических радиаторов

Замена электрических радиаторов проще, чем многие думают. Вы можете заменить все электрические радиаторы в небольшом доме примерно за день. Если модель проста в настройке, опытный монтажник может установить один или несколько элементов за час. Однако, учитывая различные проблемы, которые могут возникнуть, установщик нередко взимает плату за час работы за элемент. Это также зависит от того, работают ли они в одиночку или с помощником.

Можно ли заменить электрические радиаторы самостоятельно?

Вы можете самостоятельно заменить электрический радиатор, только если он поставляется с заглушкой. Kaba P поставляется с вилкой и напольными кронштейнами, поэтому его можно легко использовать в качестве портативного устройства. Простой регулятор температуры делает его идеальным выбором для помещений, которые иногда нуждаются в дополнительном тепле. В противном случае вам всегда следует проконсультироваться со специализированным дилером или электриком, прежде чем планировать замену электрического радиатора самостоятельно.

Чрезвычайно важно, чтобы все стационарные электрические установки выполнялись квалифицированным электриком. Профессионал также поможет вам определить правильную теплопроизводительность радиатора. Если вы не утеплили свой дом и отопление работает исправно, вы можете сами проверить мощность своих старых электрических радиаторов. Обычно эту информацию можно получить после ослабления настенных кронштейнов, на которых установлен радиатор.

Замена электрических элементов

Замена старых электрических радиаторов на современные радиаторы с электронными термостатами в частном доме не представляет особой сложности. В принципе, это можно сделать за день.
Старые электрические элементы сжигают пыль и даже могут стать причиной пожара. Таким образом, качество воздуха в помещении улучшается за счет замены старых электрических радиаторов на их современные аналоги. А среди электрических радиаторов есть стильные современные решения как для ретро, так и для современных интерьеров. Все, что вам нужно сделать, это найти решение, которое подходит для вашей системы отопления и источника тепла.
