Симисторный регулятор скорости СРМ4А
+375291876700
Ваша корзина пуста!
- Симисторный регулятор скорости СРМ4А
- Описание
- Отзывов (0)
Симисторные регуляторы предназначены для плавного изменения скорости вращения однофазных асинхронных двигателей. Работа регулятора основана на изменении выходного напряжения с помощью симистора.
Регулирование ведется от минимально возможного значения напряжения (при котором вентилятор начинает стабильно вращаться) до значения 220 В.
Допускается управлять несколькими двигателями, если общий потребляемый ток не превышает предельно допустимой величины.
Входная цепь регулятора защищена против перегрузки плавким предохранителем. С целью снижения шума от двигателя, при низких оборотах вращения, установлен дополнительный сглаживающий конденсатор.
Описание работы
При нажатии кнопки PUSH на двигатель вентилятора подается напряжение, и он начинает вращаться. Загорается зеленый светодиод СЕТЬ. Нужная скорость вращения задается поворотом ручки.
Для выключения вентилятора необходимо повторно нажать кнопку PUSH.
Симисторный, регулятор, скорости, СРМ4А
Рекомендуемые
Доступные варианты
HD — Выберите —Smart TV without Wi-Fi (+3.00 BYN) 80 (+2.00 BYN) UHD 4K (+4.00 BYN)
Доступные варианты
HD
— Выберите —Smart TV without Wi-Fi
(+3.
Доступные варианты
HD — Выберите —Smart TV without Wi-Fi (+3.00 BYN) 80 (+2.00 BYN) UHD 4K (+4.00 BYN)
Доступные варианты
HD — Выберите —Smart TV without Wi-Fi (+3.00 BYN) 80 (+2.00 BYN) UHD 4K (+4.00 BYN)
Доступные варианты
HD
— Выберите —Smart TV without Wi-Fi
(+3.
00 BYN)
80
(+2.00 BYN)
UHD 4K
(+4.00 BYN)
Доступные варианты
HD — Выберите —Smart TV without Wi-Fi (+3.00 BYN) 80 (+2.00 BYN) UHD 4K (+4.00 BYN)
ВЕНТИКС СРС1 Регулятор скорости симисторный
СРС 1 — это регулятор скорости симисторный.
СРС 1 используется для плавного изменения скорости вращения однофазного асинхронного двигателя. Работа регулятора основана на изменении выходного напряжения с помощью симистора.
Регулирование ведется от минимально возможного значения напряжения (при котором вентилятор начинает стабильно вращаться, обычно 120-150 В) до значения 220 В.
Допускается управлять несколькими двигателями, если общий потребляемый ток не превышает предельно допустимой величины.
Входная цепь регулятора защищена против перегрузки плавким предохранителем.
В регуляторе есть возможность настройки нижнего предела регулирования.
СРС 1 технические характеристики:
— Напряжение питания: ~ 220 В ± 15%;
— Подаваемое напряжение на двигатель вентилятора: от 100 до 220 В;
— Диапазон рабочих температур: от 0 до 40 °С Класс защиты: IP20;
— Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²;
— Усилие затяжки: 0,3 Нм.
Характеристики СРС1
| Наименование регулятора | Максимальный рабочий ток, А | Мощность двигателя, Вт | Установленный предохранитель, А | Габаритные размеры, мм | Вес, кг | Вариант монтажа |
| СРС1 | 1 | 220 | 2 | 80х80х70 | 0,15 | скрытый |
| СРС2 | 2 | 440 | 3,15 | 80х80х70 | 0,15 | скрытый |
| СРМ1 | 1 | 220 | 2 | 80х80х53 | 0,2 | поверхностный |
| СРМ2 | 2 | 440 | 3,15 | 80х80х53 | 0,2 | поверхностный |
| СРМ3 | 3 | 660 | 5 | 80х80х53 | 0,2 | поверхностный |
| СРМ4 | 4 | 880 | 6,3 | 80х80х63 | 0,3 | поверхностный |
| СРМ5 | 5 | 1100 | 10 | 150х80х70 | 0,5 | поверхностный |
| СРМ7 | 7 | 1500 | 15 | 150х80х70 | 0,5 | поверхностный |
Россия, Казахстан, Белоруссия, Узбекистан, Армения, Киргизия, Таджикистан — доставка в любой город и другие страны ЕАЭС и мира.
Ваше имя * Обязательное поле Имя должно быть не менее 4 символов.
Электронная почта * Обязательное поле Неправильный E-mail.
Название компании или физ.лицо
*
Обязательное поле
Название должно быть не менее 4 символов.
Телефон
Сообщение * Обязательное поле
Защита от спама reCAPTCHA Конфиденциальность и Условия использования
Сообщение отправлено
Капча недействительна, обновите страницу
Отправка.
..
Капча недействительна.
Повторите попытку позже.
КАЧЕСТВО
В своей работе компания сделала ставку, прежде всего, на качество предлагаемой продукции и уровень сервиса.
ТЕХ. ПОДДЕРЖКА
ВЕНТИКС оказывает услуги по модернизации и сопровождению уже смонтированных систем автоматики любых производителей. Предлагает консультацию в монтаже и настройке уже приобретенных устройств.
ВЫГОДНАЯ ЦЕНА
Компания осуществляет поставки продукции по всей территории нашей страны, а также за рубеж. Постоянным покупателям доступны более гибкие условия работы и дополнительные скидки.
Позиционеры
ПН1, ПС1 и др.
Пульты управления
ПУ ATV и др.
Трансформаторы
ТП12, ТП20 и др.
Защита двигателей
EASYPACT TVS GZ1, GV3 и др.
Датчики
NTC10kOm, Pt1000 и др.
Контроллеры
Klimat 101, TT-S2 и др.
Устройства плавного пуска
ATS, SSI и др.
Смесительные узлы
СУ3, СУ3А и др.
Щиты управления
ЩУТ, ЩУ, ЩУН и др.
Регуляторы температуры
МРТ220.10-16, МРТ380.14 и др.
Регуляторы скорости
СРС, SDI, FCI и др.
Ваше имя * Обязательное поле Имя должно быть не менее 4 символов.
Электронная почта
*
Обязательное поле
Неправильный E-mail.
Название компании или физ.лицо * Обязательное поле Название должно быть не менее 4 символов.
Телефон
Сообщение * Обязательное поле
Защита от спама reCAPTCHA Конфиденциальность и Условия использования
Сообщение отправлено
Капча недействительна, обновите страницу
Пожалуйста, заполните форму правильно.
Отправка…
Капча недействительна.
Повторите попытку позже.
адрес для заявок: [email protected]Оператор набирает сообщение
Здравствуйте! Какая продукция Вас интересует?
- (7273)495-231
- (3955)60-70-56
- (8182)63-90-72
- (8512)99-46-04
- (3852)73-04-60
- (4722)40-23-64
- (4162)22-76-07
- (4832)59-03-52
- (423)249-28-31
- (8672)28-90-48
- (4922)49-43-18
- (844)278-03-48
- (8172)26-41-59
- (473)204-51-73
- (343)384-55-89
- (4932)77-34-06
- (3412)26-03-58
- (395)279-98-46
- (843)206-01-48
- (4012)72-03-81
- (4842)92-23-67
- (3842)65-04-62
- (8332)68-02-04
- (4966)23-41-49
- (4942)77-07-48
- (861)203-40-90
- (391)204-63-61
- (3522)50-90-47
- (4712)77-13-04
- (4742)52-20-81
- (3519)55-03-13
- (495)268-04-70
- (8152)59-64-93
- (8552)20-53-41
- (831)429-08-12
- (3843)20-46-81
- (383)227-86-73
- (3496)41-32-12
- (3812)21-46-40
- (4862)44-53-42
- (3532)37-68-04
- (8412)22-31-16
- (342)205-81-47
- (8142)55-98-37
- (8112)59-10-37
- (863)308-18-15
- (4912)46-61-64
- (846)206-03-16
- (812)309-46-40
- (8342)22-96-24
- (845)249-38-78
- (8692)22-31-93
- (3652)67-13-56
- (4812)29-41-54
- (862)225-72-31
- (8652)20-65-13
- (3462)77-98-35
- (8212)25-95-17
- (4752)50-40-97
- (4822)63-31-35
- (8482)63-91-07
- (3822)98-41-53
- (4872)33-79-87
- (3452)66-21-18
- (3012)59-97-51
- (8422)24-23-59
- (347)229-48-12
- (4212)92-98-04
- (8352)28-53-07
- (351)202-03-61
- (8202)49-02-64
- (3022)38-34-83
- (4112)23-90-97
- (4852)69-52-93
Задайте вопрос прямо сейчас:
Извините, сервис временно недоступен.
Некорректный номер.
Ожидайте звонка на введенный номер.
front/header.call_free_error
Заказать обратный звонок
мы перезвоним Вам в рабочее время
Настоящее соглашение является официальным документом OOO «Новые Технологии», ОГРН 1131690023178, ИНН 1656069657 (далее – Администратор) и определяют порядок использования посетителями (далее — Посетитель) сайта Администратора и обработки информации, получаемой Администратором от Посетителя.
- Соглашение может быть изменено Администратором в одностороннем порядке в любой момент, без какого-либо специального уведомления Посетителя Сайта.
- В случае, если при использовании Посетителями Сайта Администратору будет сообщена какая-либо информация, относящаяся прямо или косвенно к определенному или определяемому физическому лицу (далее – Персональные данные), ее последующая обработка будет осуществляться в соответствии с законодательством Российской Федерации. В отношении всех сообщаемых Персональных данных Посетитель дает Администратору согласие на их обработку. Администратор обрабатывает персональные данные Посетителя исключительно в целях предоставления Посетителю функций Сайта, размещенного на нем контента, маркетинговой, рекламной, иной информации, в целях получения Посетителем персонализированной (таргетированной) рекламы, исследования и анализа данных Посетителя, а также в целях предложения Посетителю своих товаров и услуг. В отношении всех сообщенных Администратору Посетителем своих персональных данных Администратор вправе осуществлять сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, распространение (в том числе передача любым третьим лицам, включая передачу персональных данных третьим лицам на хранение или в случае поручения обработки персональных данных третьим лицам), обезличивание, блокирование, уничтожение, трансграничную передачу, обработку с применением основных способов такой обработки (хранение, запись на электронных носителях и их хранение, составление перечней, маркировка) и иные действия в соответствии со статьей 3 Федерального закона от 27. 07.2006 № 152-ФЗ «О персональных данных».
- Посетитель понимает и соглашается с тем, что предоставление Администратору какой-либо информации о себе, не являющейся контактной и не относящейся к целям, обозначенным Администратором Сайта (не относящейся к деятельности Администратора, к продвигаемым им товарам и/или услугам, к условиям сотрудничества Администратора и Посетителя Сайта), а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни Посетителя Сайта или иного третьего лица запрещено.
- В случае принятия Посетителем решения о предоставлении Администратору какой-либо информации (каких-либо данных), Посетитель обязуется предоставлять исключительно достоверную и актуальную информацию. Посетитель Сайта не вправе вводить Администратора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.
- Администратор принимает меры для защиты Персональных данных Посетителя Сайта в соответствии с законодательством Российской Федерации.
- Администратор не проверяет достоверность персональной информации, предоставляемой Посетителем Сайта, и не имеет возможности оценивать его дееспособность. Однако Администратор исходит из того, что Посетитель предоставляет достоверную персональную информацию и поддерживает эту информацию в актуальном состоянии.
- Администратор вправе запрещать Посетителю доступ к Сайту или к отдельным частям Сайта.
- Посетитель в соответствии с ч. 1 ст. 18 Федерального закона «О рекламе» дает Администратору свое согласие на получение сообщений рекламного характера.
- Согласие может быть отозвано субъектом персональных данных или его представителем путем направления письменного заявления ООО «Новые Технологии» или его представителю по адресу: 420030 Казань, Адмиралтейская д. 3 к.4 п.1026.
- В случае отзыва субъектом персональных данных или его представителем Согласия на обработку персональных данных, ООО «Новые Технологии» вправе продолжить обработку без разрешения субъекта персональных данных при наличии оснований, указанных в пунктах 2 — 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.
- Настоящее Согласие действует все время до момента прекращения обработки персональных данных по причинам, указанным в п. 9 данного документа.
В отношении всех сообщаемых Персональных данных Посетитель дает Администратору согласие на их обработку. Администратор обрабатывает персональные данные Посетителя исключительно в целях предоставления Посетителю функций Сайта, размещенного на нем контента, маркетинговой, рекламной, иной информации, в целях получения Посетителем персонализированной (таргетированной) рекламы, исследования и анализа данных Посетителя, а также в целях предложения Посетителю своих товаров и услуг. В отношении всех сообщенных Администратору Посетителем своих персональных данных Администратор вправе осуществлять сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, распространение (в том числе передача любым третьим лицам, включая передачу персональных данных третьим лицам на хранение или в случае поручения обработки персональных данных третьим лицам), обезличивание, блокирование, уничтожение, трансграничную передачу, обработку с применением основных способов такой обработки (хранение, запись на электронных носителях и их хранение, составление перечней, маркировка) и иные действия в соответствии со статьей 3 Федерального закона от 27.
07.2006 № 152-ФЗ «О персональных данных».
3 к.4 п.1026.AC03 Регулятор скорости двигателя переменного тока Triac
AC03 Регулятор скорости двигателя переменного тока Triac | Дротики be_ixf;ym_202306 d_05; ct_50 Значок со стрелкой внизФлаг СШАЗначок телефонаВарианты покупки продукта >
Симистор Регулируемый источник переменного напряжения. Для использования с резистивными нагрузками, постоянными разделенными конденсаторами, постоянными разделенными фазами или универсальными двигателями (не для двигателей с конденсаторным пуском).
Обычно используется на небольших воздуходувках и осветительных приборах.
ЭТО НЕ ЭКВИВАЛЕНТ ПРЕОБРАЗОВАТЕЛЯ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ / ПЕРЕМЕННОГО ТОКА.
Пожалуйста, свяжитесь со службой технической поддержки Dart по телефону 317-873-5211, если у вас есть какие-либо вопросы о совместимости этого продукта с вашим двигателем / приложением.
Посмотреть варианты покупки продукта >| НОМЕР МОДЕЛИ | МАКСИМАЛЬНЫЙ ТОК | ВХОД (В переменного тока) | ВЫХОД (В переменного тока) |
|---|---|---|---|
АС03 | 2,5 | 120 | 0-120 |
- Каталог продукции
- Схема подключения
- Примечания к приложению
- C-RU-США
- Соответствует RoHS
Запросить бесплатную помощь по применению
Заявка на поддержку >Загрузите наш последний полный каталог продуктов
Скачать сейчас > Клиенты выбирают Dart для управления скоростью двигателя.
Будь то SCR постоянного тока, переменный ток, ШИМ низкого напряжения, бесщеточный постоянный ток, цифровые регуляторы скорости, цифровые регуляторы скорости или датчики скорости, продукты Dart не имеют себе равных.
Свяжитесь с нами
- 5000 W. 106th Street
Zionsville, IN 46077 - 317.873.5211
- 317.873.1105
- [email protected]
Быстрые ссылки
Продажи и поддержка317.873.5211
Copyright © Dart Controls, 2023. Все права защищены. | Дизайн: IHS Website Solutions
Мы здесь, чтобы помочь
Мы ждем вас.
Какой проект вы имеете в виду?
Так много вариантов на выбор.

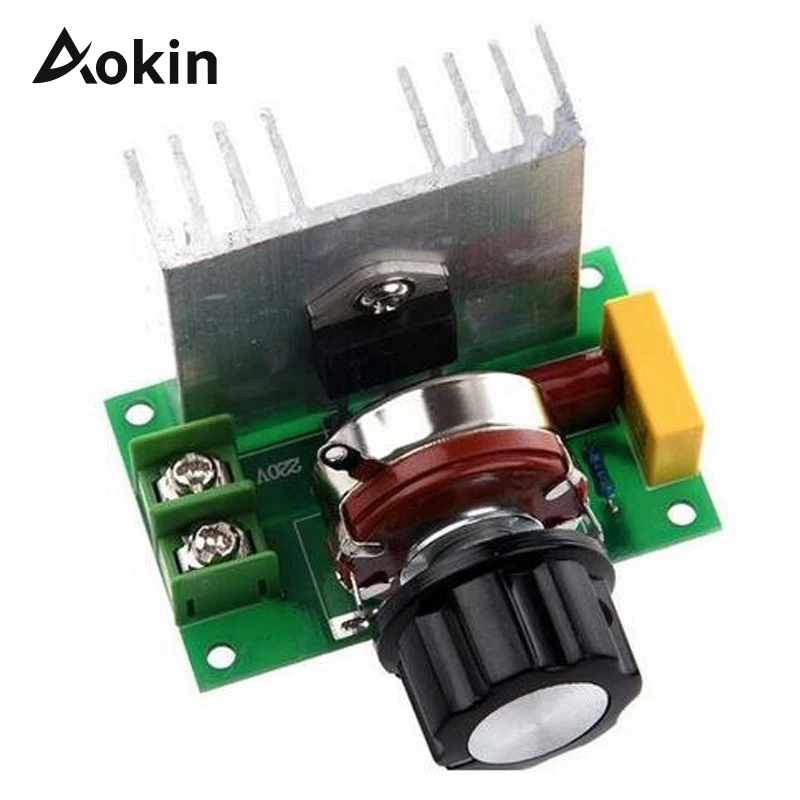

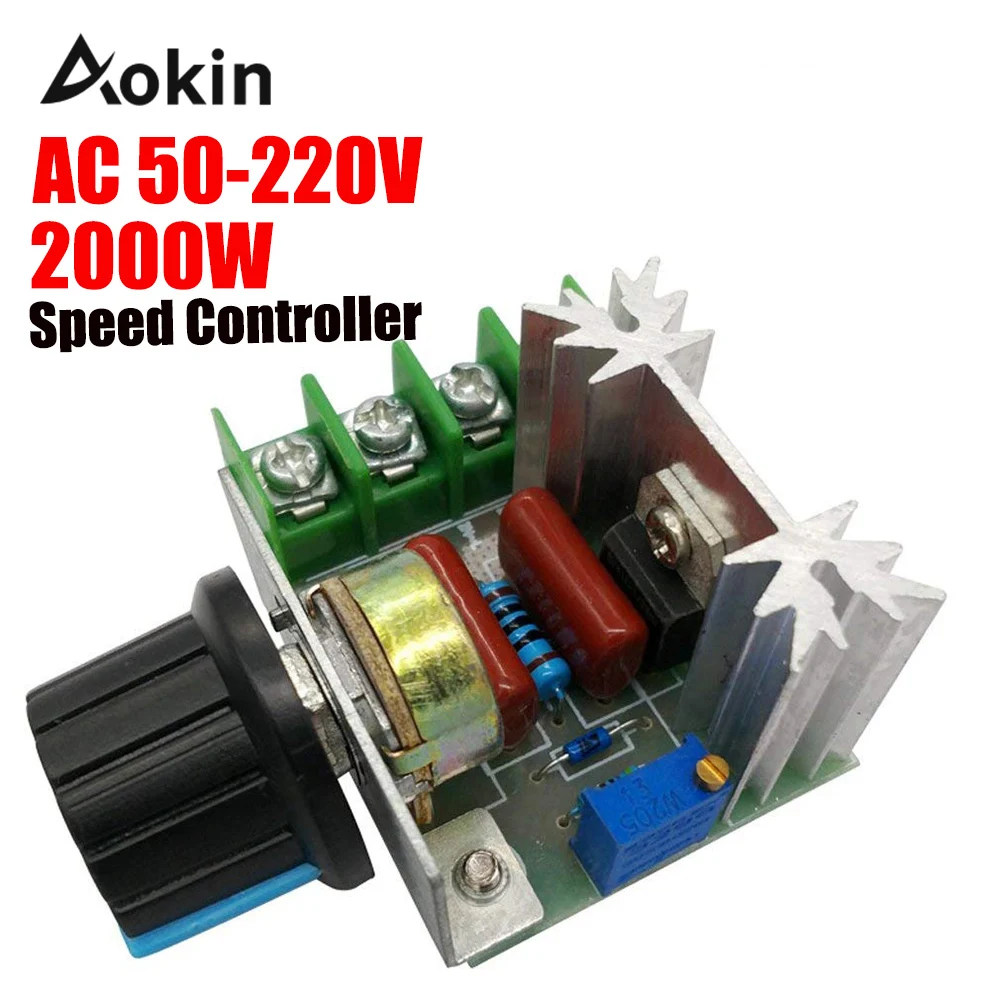

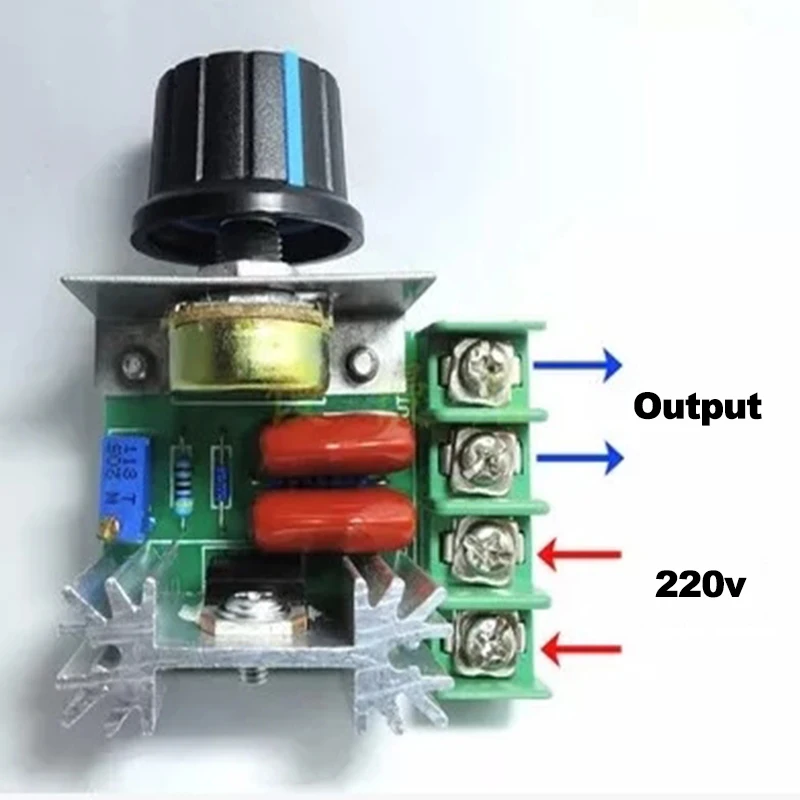

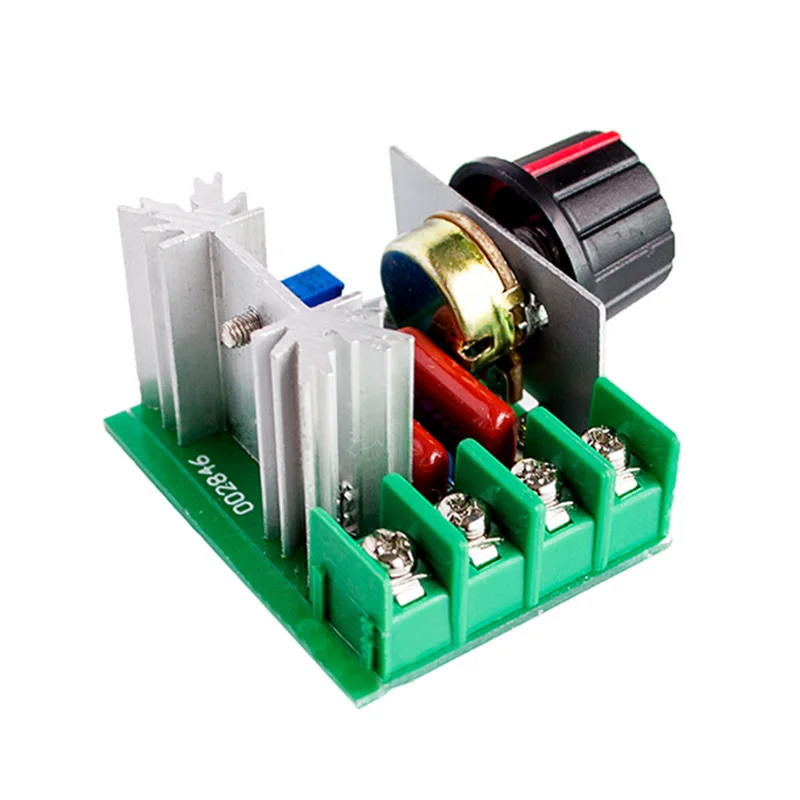

Управление скоростью двигателя переменного тока с помощью ZCD-IC555-DIAC-TRIAC
Здесь представлены различные методы управления скоростью двигателя переменного тока.
Одним из самых популярных из них является применение обрезанной формы волны переменного тока, что означает изменение фазового угла применяемой формы волны переменного тока. Этот метод используется во многих различных устройствах, таких как
Угол открытия тиристора, такого как TRIAC, который подает питание на двигатель, задерживается для снижения скорости двигателя или срабатывает раньше для увеличения скорости двигателя. При изменении угла зажигания часть сигнала переменного тока, подаваемого на двигатель, более или менее прерывается. Таким образом, среднее напряжение переменного тока, приложенное к двигателю, изменяется, что меняет скорость двигателя.
Существуют различные методы управления скоростью двигателя переменного тока. Одним из самых популярных из них является применение обрезанной формы волны переменного тока, что означает изменение фазового угла применяемой формы волны переменного тока. Этот метод используется во многих различных устройствах, таких как
1.
В бытовом регуляторе вентилятора для изменения скорости вращения вентилятора
2. В электродрели для вращения вала с различной скоростью
3. В современных электрических ручных блендерах
4. Для изменения скорости воздуходувок или вентиляторов, используемых в промышленности для различных целей
Угол открытия тиристора, такого как TRIAC, который подает питание на двигатель, задерживается для снижения скорости двигателя или срабатывает раньше для увеличения скорости двигателя. При изменении угла зажигания часть сигнала переменного тока, подаваемого на двигатель, более или менее прерывается. Таким образом, среднее напряжение переменного тока, приложенное к двигателю, изменяется, что меняет скорость двигателя.
Здесь данная схема использует тот же принцип для изменения скорости двигателя переменного тока. Он использует IC555 для генерации импульса переменной ширины, который изменяет угол открытия TRIAC через DIAC. Сначала он берет нулевую опорную форму волны переменного тока из схемы детектора пересечения нуля (ZCD) и отсекает входной сигнал переменного тока, подаваемый на двигатель, путем увеличения/уменьшения фазового угла TRIAC с использованием выходного импульса с переменной шириной импульса IC555.
Давайте сначала разберемся с блок-схемой цепи. Затем следует описание схемы и подробное описание ее работы и работы
Описание блок-схемы:
006
Давайте понять функции различных блоков, чтобы понять, как работает схема
Мостовой выпрямитель – он генерирует выпрямленный выходной сигнал от подаваемого на вход переменного тока
ZCD – генерирует кратковременные положительные и отрицательные импульсы, когда кривая переменного тока пересекает нулевую отметку. Он используется в качестве эталона для прерывания формы сигнала переменного тока, подаваемого на двигатель.
Моностабильный мультивибратор – он генерирует импульсы, ширина которых может изменяться (ШИМ) с помощью потенциометра, и он изменяет угол возбуждения симистора через DIAC
Управление фазовым углом DIAC-TRIAC цепь — подает на двигатель прерываемую форму волны переменного тока и изменяет скорость двигателя переменного тока
Таким образом, схема изменяет скорость двигателя переменного тока, изменяя угол включения симистора путем применения ШИМ, генерируемого с помощью IC555, подключенного в моностабильном режиме.
Поскольку ширина выходного импульса IC555 изменяется с помощью потенциометра, изменяется угол открытия симистора и изменяется скорость двигателя.
Описание схемы:
12, 500 мА). Его вторичная обмотка подключена к входным клеммам переменного тока мостового выпрямителя BR1
· Выпрямленный выход подается на базу транзистора Q1 через делитель напряжения, образованный резисторами R2 (1K) и R2 (1K)
· Коллекторный выход Q1 подается на базу транзистора Q2 через R1 (470 Ом). Q1 и Q2 оба подключены в конфигурации переключателя, как показано
(см. вкладку схемы для полной схемы управления скоростью двигателя переменного тока)
· Выход Q2 подается на триггерный вход первой микросхемы NE555 U1. Настроен на моностабильный режим. Временные компоненты RV1 (потенциометр 10K) и C1 (1 мкФ) определяют ширину выходного импульса
· Выход U3 подается на катодный вход (вывод № 2) внутреннего светодиода оптопары MOC3021
· Анодный вход (вывод № 1) внутреннего светодиода MOC3021 подключается к Vcc через регистр ограничения тока R11 (220 Ом).
· Между контактами 6 и 4 на MOC3021 имеется DIAC. Контакт № 6 подключен к клемме MT2 TRIAC BT136 через резистор 470 Ом, а контакт №. 4 подключен к затвору симистора.
· Двигатель переменного тока подключается между клеммой MT1 симистора и нейтральным проводом линии переменного тока, как показано на рисунке. Фазный провод линии переменного тока подключается к клемме МТ2 симистора 9.0007
Работа схемы:
Давайте разберем работу схемы блок за блоком с помощью сигналов в разных точках A, B, C, D, E и F, указанных на принципиальной схеме.
Мостовой выпрямитель – состоит из трансформатора и диодного моста. Трансформатор понижает 230 В переменного тока до 12 В переменного тока. Сигнал 1 st на рисунке показывает этот сигнал в точке «A». Эта волна переменного тока подается на диодный мост, который просто генерирует двухполупериодный выпрямленный выходной сигнал. Он отображается как 2 9Форма волны 0205 nd на рисунке в точке «B».
Детектор пересечения нуля (ZCD) – эта секция состоит всего из двух транзисторов Q1 и Q2, соединенных по схеме переключателя. Выпрямленный выход мостового выпрямителя подается на базовый вход Q1.
Рис. 2: Временная диаграмма, показывающая обнаружение пересечения нуля положительный импульс в точке «С». Это показано как 3 rd осциллограмма на рисунке. Когда эти положительные импульсы подаются на Q2, который снова подключен в конфигурации переключателя, он будет генерировать отрицательный импульс в точке «D» той же ширины, что и положительный импульс. Это показано как 4 th форма волны
Моностабильный мультивибратор – Когда он получает импульс –Ve от секции ZCD на его триггерном входе, он будет генерировать положительный выходной импульс, ширина которого варьируется. Период времени этого импульса определяется номиналом потенциометра RV1 и конденсатора C1. Значения RV1 и C1 выбираются таким образом, чтобы схема генерировала импульс длительностью от 0 до 10 мс при изменении потенциометра.
Управление фазовым углом DIAC-TRIAC: – выход IC555 подается на микросхему оптопары MOC3021. Поскольку анод внутреннего светодиода подключен к Vcc, когда низкий уровень выходного сигнала IC555 подается на катод, ток проходит через светодиод и вызывает срабатывание внутреннего DIAC. Таким образом, пока на выходе IC555 нет высокого уровня, DIAC не проводит и не запускает TRIAC. По истечении периода времени на выходе IC555 — выход снова становится низким — DIAC проводит — он запускает TRIAC. Поскольку ширина выходного сигнала IC555 варьируется, симистор срабатывает раньше или позже. Это лучше объясняется с помощью сигналов, представленных на следующем рисунке 9.0007
Рис. 3: Временная диаграмма, показывающая управление фазовым углом
Рассмотрим два случая.
Случай 1:
- В этом первом случае ширина импульса составляет 7 мс, поэтому светодиод не горит в течение 7 мс и включается на 3 мс в состоянии покоя
- Таким образом, DIAC также будет проводить только 3 мс и активирует TRIAC на 3 мс
- Часть сигнала переменного тока, подаваемого на двигатель переменного тока, показана как форма сигнала 3 rd .
