Система чиллер фанкойл принцип работы: как устроен, виды и принцип работы

фанкойл — что это за система и каков её принцип работы

Содержание

• 1 Чиллер-фанкойл или сплит-система?
• 2 Из чего состоит система чиллер-фанкойл
  • 2.1 Как устроен чиллер
  • 2.2 Что такое фанкойлы — принцип работы

Чиллер-фанкойл это универсальная система, позволяющая поддерживать комфортную температуру в помещении независимо от времени года: летом охлаждая воздух, а зимой, нагревая его. Чиллер-фанкойл позволяет поддерживать комфортные климатические условия в зданиях любой площади и этажности.

Принцип его работы аналогичен принципу действия системы водяного отопления. Только вместо котла в ней используется универсальный агрегат (чиллер), предназначенный для охлаждения жидкости, но способный осуществлять также ее нагрев.

Для поддержания комфортной температуры в отдельных комнатах здания в системе чиллер-фанкойл используются фанкойлы-теплообменники, дополненные вентиляторами.

К одному чиллеру, устанавливаемому, как правило, в верхней части здания,  можно подсоединить любое количество фанкойлов, расположенных в помещениях.

Так же, как и радиаторов отопления, фанкойлов в одной комнате может быть от одного до нескольких, в зависимости от площади и требований к температуре воздуха.

В качестве теплоносителя в системах чиллер-фанкойл используется вода или водный раствор этиленгликоля. Расстояние между холодильным агрегатом и фанкойлами может быть любым и регламентируется только конструктивными особенностями здания.

Немного истории

Название системы чиллер-фанкойл свидетельствует об ее явно зарубежной происхождении: в переводе с английского ««сhiller» -мощный холодильный агрегат, а «fan coil unit»-теплообменник, дополненный вентилятором.

Принцип работы чиллер фанкойл

Между тем системы чиллер-фанкойл широко использовались в Советском Союзе. Именно с их помощью поддерживался комфортный микроклимат в гостиницах и общественных зданиях.

Их установка предусматривалась на стадии проектирования наряду с системами отопления и вентиляции. Оборудование, используемое в чиллер-фанкойлах, и сами системы должны были соответствовать действующим ГОСТ и СНиП.

Системы чиллер-фанкойл универсальны и в равной мере эффективны как для отопления здания, так и для кондиционирования воздуха в нем. Однако зачастую возможность обогрева помещений при использовании чиллеров упускается из виду, а сами системы используются только в жаркое время года. При этом чиллер-фанкойл сравнивается со сплит-системой и с системой центрального кондиционирования.

Но даже опустив возможность обогрева здания, чиллер-фанкойл при сравнении со сплит-системой имеет ряд неоспоримых преимуществ.

Чиллер-фанкойл или сплит-система?

Обе эти системы аналогичны, но в сплит системе циркулирует газовый хладогент, что в значительной мере ограничивает расстояние между холодильной машиной и внутренними блоками системы. Именно поэтому наружные блоки сплит систем располагают в непосредственной близости к внутренним блокам, помещая их на фасадах зданий.

Благодаря использованию в качестве охлаждающей среды жидкости, чиллер-фанкойл имеет ряд преимуществ

• Возможность присоединения к одному холодильнику любого количества фанкойлов. Разумеется, их суммарная мощность должна соответствовать мощности холодильной установки.
• Компактность: для работы системы кондиционирования здания достаточно одного холодильного агрегата, установить который можно в техническом помещении, не портя при этом фасада здания. Фанкойлы могут находиться на любом расстоянии от чиллера
• Простота монтажа: система кондиционирования монтируется аналогично системе отопления с использованием водопроводных труб и запорной арматуры, что значительно проще и дешевле по сравнению с газонаполненными системами.
• Безопасность: уровень аварийной опасности системы сравним с обычным водопроводом. В случае аварии существует только угроза затопления помещений, снизить уровень которой можно с помощью качественной запорной арматуры.

Из чего состоит система чиллер-фанкойл

В состав системы чиллер-фанкойл входят следующие структурные элементы:

1. Чиллер или центральная охлаждающая машина
2. Фанкойлы или локальные теплообменники
3. Охлаждающая жидкость (теплоноситель). Это может быть обычная вода или раствор этиленгликоля.
4. Насос, называемый гидромодулем. В крупных системах обычно речь идет о насосных станциях
5. Трубная разводка
6. Система автоматического регулирования

Как устроен чиллер

Схема строения чиллера

Чиллером называют агрегат, предназначенный для охлаждения или нагрева жидких сред, используемых далее в качестве теплоносителей. Чиллеры могут иметь широкий диапазон мощности, благодаря чему они с успехом используются в пищевой промышленности и фармацевтике, а также в климатотехнике. Их применяют для кондиционирования воздуха и отопления общественных зданий и частных домов, для заливки катков, охлаждения напитков и медикаментов.

Устройство чиллера аналогично устройству бытового холодильника. В нем есть компрессор, конденсатор и испаритель. Отличие состоит только в том, что тепловая энергия может забираться или отдаваться жидкости, циркулирующей через теплообменник, для чего используются одновременно 2 контура циркуляции воды: горячий и холодный.

В жаркое время года тепло охлаждаемой жидкости используется для нагрева воды, направляемой далее на горячее водоснабжение.  В холодное время года осуществляется только нагрев воды.

Движение горячей и холодной жидкости идет по двум отдельным непересекающимся трубопроводам, по которым  теплоноситель поступает к фанкойлам.

Что такое фанкойлы — принцип работы

Фанкойл — теплообменник с вентилятором

Фанкойл это высокоэффективный теплообменник, одновременно подключаемый к холодному и горячему трубопроводу. Для усиления теплообмена используется вентилятор, монтируемый за теплообменником фанкойла. Особенностью фанкойла является создание воздушных потоков заданной температуры внутри помещения без дополнительного притока воздуха извне, что позволяет повысить эффективность использования вырабатываемой чиллером тепловой энергии.

Управление фанкойлом может идти в ручном и в автоматическом  режиме.

При ручном управлении для отопления достаточно перекрыть кран подачи в устройство холодной воды, а для охлаждения, напротив, перекрыть кран подачи горячей воды, открыв движение охлаждающей жидкости.

Принцип работы фанкойла

В автоматическом режиме достаточно установить  на панели требуемую температуру воздуха в помещении, поддержание которой осуществляется с помощью термостатов, регулирующих движение горячего и холодного теплоносителей.

Место установки фанкойлов может быть любым: настенным, напольным, потолочным. Если система используется предпочтительно для охлаждения, предпочтение отдается потолочному монтажу. Если, наоборот, для отопления, то фанкойлы помещают в нижней части стен.

Подведем итоги

Чиллер-фанкойл эффективная, проверенная временем, система отопления и кондиционирования воздуха, применение которой обеспечивает благоприятный климат круглый год.

Чиллер-фанкойл в равной степени эффективна для общественных зданий и частных домостроений, но в настоящее время ее широкое распространение ограничено недостаточным количеством предложений на рынке нашей страны чиллеров малой мощности, установка которых возможна в индивидуальных домах.

Еще одним недостатком чиллеров является высокая стоимость единицы тепловой энергии, вырабатываемой с их помощью. При выборе чиллеров для отопления они проигрывают газовым котлам.

принцип работы, преимущества и недостатки ☴ Альянс Эйр

Нам нравится комфорт в доме, даже когда на улице морозно или жарко. Летом мы привыкли использовать кондиционеры. Но способен ли кондиционер наполнить прохладой огромный загородный коттедж? А если речь идёт об огромном деловом центре? Некоторые уверены, что кондиционеры — это исключительно сплит-системы, получившие большую популярность. Но мы поговорим об особой технологии кондиционирования — системе чиллер-фанкойл (chiller—fan coil unit), занимающей особенное место среди климатической техники. Благодаря ей удаётся создавать микроклимат в помещениях и сохранять желаемые параметры круглогодично и без перебоев. Летом воздушные потоки охлаждаются, зимой — нагреваются.

Роль охлаждающего агрегата выполняет чиллер — наружный аппарат, который производит и подаёт холод по трубам с движущейся по ним жидкостью. В этом состоит отличие системы чиллер-фанкойл от других сплит-систем, имеется фреон. Задача чиллера— создать холод и направить его потребителям. Дальше по трубам охлаждённая жидкость подаётся в другой теплообменник — фанкойл, имеющийся во всех комнатах. В нём вода греется и передаёт прохладу воздуху комнаты, потом снова направляется в чиллер.

Преимущества и недостатки технологии

Среди преимуществ чиллер-фанкойл выделяют следующие моменты:

1. Универсальное использование. Большинство сплит-систем становятся не работоспособными при понижении наружной температуры. Рассматриваемый тип кондиционирования функционирует круглогодично при любой температуре. При желании в каждой комнате может поддерживаться разная температура.
2. Неограниченная длина трубопроводов. С использованием эффективного насоса расстояние между чиллером и фанкойлом может составлять километры. Благодаря этому и в огромном сооружении можно поставить только один чиллер.
3. Удобство монтажа. Для установки оборудования необходима минимальная площадь.
4. Невысокая стоимость разводки. Для транспортировки хладагента выбраны не дорогостоящие соединения из меди, а простые водопроводные трубы.
5. Формирование независимых микроклиматических параметров в каждом отдельном помещении благодаря установке большого числа фанкойлов. Их количество зависит от мощности чиллера, а расстояние — от производительности насоса.
6. Безопасная эксплуатация. Теплоносителем выступает жидкость, а не газ, как в сплит-системах, поэтому риск возникновения аварии значительно понижается.

Установка достаточно компактна, что позволяет грамотно использовать имеющуюся площадь, избежать покупки занимающих много места теплообменников, большого числа конденсаторов и наружных блоков, повысить экологическую безопасность за счёт отказа от фреона.

Назовём недостатки системы чиллер-фанкойл:

1. Невозможность влиять на циркуляцию воздуха. Для обеспечения притока свежего воздуха с улицы необходимы дополнительные установки или отдельная система вентиляции.
2. Монтаж может быть выполнен только профессионалами. Для установки потребуется несколько мастеров из-за значительного веса чиллера. Все установочные мероприятия нужно производить до отделочных работ.
3. Трудоемкое техническое обслуживание. Только поставить систему недостаточно. Требуется периодическая проверка её работоспособности, для чего необходимо привлекать дополнительный персонал.

Предназначение чиллера и фанкойла

Чиллер — машина для охлаждения используемой в магистралях жидкости. Он переносит тепло от жидкости к внутреннему воздуху, меняя агрегатное состояние хладагента. Есть множество вариаций чиллеров, что даёт возможность выбрать подходящую модель для любых сооружений. Есть у чиллера и другое применение. Он подходит для заливки катка или охлаждения медицинских препаратов. Часто чиллер располагается на крыше либо в техпомещении.



Фанкойлы — аппараты, которые необходимы для охлаждения воздуха. Охлаждение воздуха производится за счёт жидкости, которая циркулирует через теплообменный агрегат жидкости.

Производится различных видов и вариаций. Обычно поставляется вместе с 3-ходовым клапаном, служащим для более точной регулировки расходования хладагента и техобслуживания системы. Ведущими узлами являются теплообменник и обдувающее вентиляторное устройство. Такая несложная конструкция обеспечивает длительную эксплуатацию фанкойла, его невысокую стоимость и минимальные расходы на обслуживание.

В одном помещении можно поставить несколько фанкойлов, как и обычных отопительных приборов. Число устройств зависит от площади комнаты и от пожеланий к температуре воздуха. Фанкойлы разделяют по типу расположения:

• Фанкойлы канального типа;
• Фанкойл кассетного типа или потолочный;
• Напольные фанкойлы или пристенные;
• Настенные фанкойлы.

Принцип работы системы чиллер-фанкойл

Чиллер-фанкойл представляет собой функциональную машину по кондиционированию воздуха. Можно отрегулировать температуру путём подачи воздуха на теплообменник. В итоге воздух становится более прохладным или тёплым, создаются комфортные условия в комнате.

Это даёт возможность успешно решать вентиляционные задачи и обеспечивать круглогодичное кондиционирование помещений. Отсутствует ограничение температурного диапазона в отличие от установок, функционирующих на газе. Последние можно эксплуатировать только в межсезонный период, так как после опускания отметки термометра ниже 0 градусов фреоновые системы теряют свою эффективность, а при -10 градусах становятся небезопасными и требуют выключения.

То, как работает система чиллер-фанкойл — это ещё одна особенность данной технологии. Кондиционирование воздуха выполняется благодаря не совсем стандартному хладагенту, которым выступает вода либо этиленгликоль. Но самое главное — возможность организовать разные температурные режимы в каждой комнате одного сооружения. Все пользователи могут самостоятельно устанавливать комфортную для них температуру независимо друг от друга.

Система состоит из таких элементов:

• чиллер — оборудование, которое осуществляет охлаждение или нагревание жидкости в системе;
• фанкойл — теплообменный агрегат, через который проходит охлаждённый либо тёплый воздух;
• магистральные трубопроводы;
• насос для перегонки носителя по магистралям;
• блок управления;
• хладоноситель.

Система чиллер-фанкойл весьма простая. Чиллер охлаждает воду до желаемого уровня. С помощью насоса она подаётся по изолированным трубопроводам к фанкойлу, который установлен внутри здания и играет роль кондиционера-доводчика. Фанкойл напоминает обычный внутренний блок сплит-системы. Но работает он на жидкости, нагреваемой за счёт тепловой энергии воздуха, забираемого из комнаты и потом возвращаемого обратно в охладитель.

Область применения

Благодаря используемой технологии получается создать комфортные условия одновременно в нескольких помещениях. Оборудование устанавливают на многих объектах:

• крупные склады и промышленные цеха;
• офисные, торгово-развлекательные комплексы, гостиницы, кафе, рестораны;
• медицинские организации, больницы, поликлиники;
• многоэтажные деловые центры;
• учебные учреждения, школы, садики;
• гипермаркеты, магазины.

Установка может использоваться в помещениях, которые предназначены для размещения компьютерных систем и вспомогательного оборудования, серверных и телефонных станциях. Часто чиллер-фанкойл покупают для большого дома или многокомнатной квартиры.

Как правильно выбрать и купить систему чиллер-фанкойл

Рекомендуемое оборудование

Чиллер Thermocold DOMINO XEA II (серия C)

Технология чиллер-фанкойл позволяет обеспечить комфортные условия одновременно в нескольких помещениях. Назовём основные технические показатели, которые нужно принимать во внимание, если планируется купить чиллер-фанкойл:

• мощность агрегата, то есть его способность производить холод;
• уровень шума при работе установки;
• энергетические затраты;
• наличие автоматического управления;
• экологичность и безопасность эксплуатации;
• размеры оборудования и площадь, выделенная для монтажа.

В стоимость климатической установки входят несколько составляющих. На цену повлияют как технические параметры, так и торговая марка. После оценки всех параметров и расчёта нужной мощности, можно выбрать подходящий вариант чиллера не только по производительности, но и цене, в которую входит и стоимость техобслуживания.

В продаже представлено множество различных брендов, производящих как чиллеры так и фанкойлы. Своими силами подобрать такую технику крайне сложно. Для оптимального выбора оборудования необходимы профессиональные навыки и опыт, поэтому желательно обращаться за помощью к профессионалам.

Наши специалисты точно подберут вам оборудование для системы чиллер-фанкойл под ваш объект. Цена на системы чиллер-фанкойл будет как у производителя, поскольку мы являемся официальным дилером данной продукции в Украине. Оставляйте ваши запросы и мы в кротчайшие сроки предоставим всю интересующую информацию.

что это такое, принцип работы, устройство и обслуживание

Система чиллер-фанкойл представляет собой комплекс многозонного климатического оборудования, предназначенного для создания оптимального микроклимата внутри зданий любой этажности и любой площади. Система рассчитана на непрерывную работу: летом обеспечивает эффективное охлаждение, зимой подогревает воздух. Основные элементы: теплообменное устройство и охладитель.

Содержание

1. Элементы и комплект оборудования
2. Устройство оборудования
3. Вспомогательное оборудование
4. Принцип работы чиллера и фанкойла
5. Подключение чиллера и фанкойла
6. Преимущества и недостатки системы

Элементы и комплектация оборудования

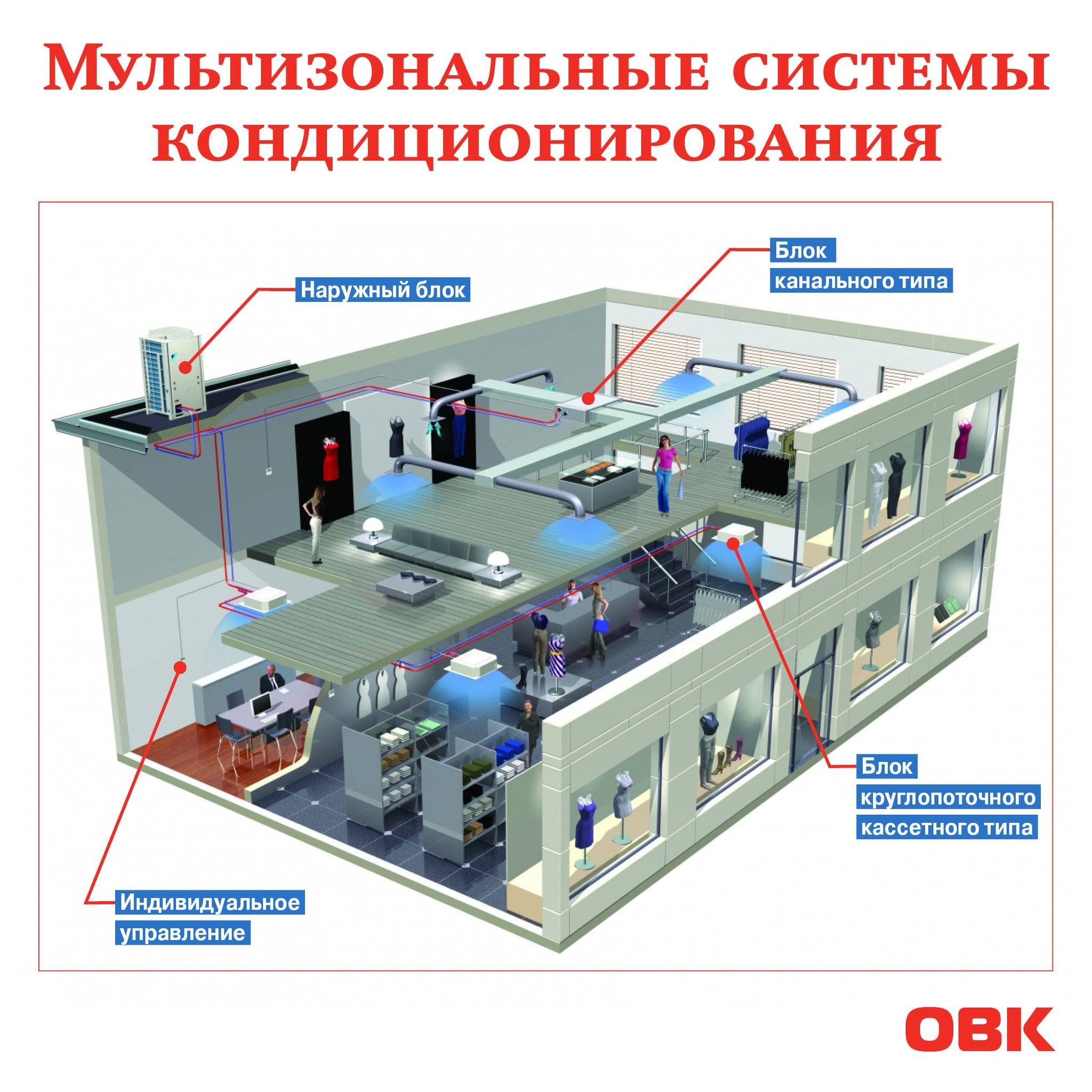

Чиллер — наружный блок мультизонального оборудование

А чиллер служит охлаждающим устройством. Это внешний блок, который производит и подает холод по набору трубопроводов, внутри которых происходит циркуляция этиленгликоля или воды. В этом принципиальное отличие от сплит-систем, где в качестве хладагента выступает фреон, передача которого осуществляется по дорогостоящим медным трубам.

В системе чиллер-фанкойл используются обычные водопроводные трубы (металлические или ПВХ) с надежной изоляцией. В связи с этим оборудование значительно дешевле. Температура наружного воздуха не влияет на эффективность системы. Сплит-система теряет свою работоспособность даже при температуре окружающей среды -10 градусов Цельсия.

Внутренний блок управляется фанкойлом. С его помощью осуществляется прием охлажденной жидкости и передача холода в помещение. После того, как жидкость окончательно нагреется, ее возвращают обратно в чиллер. Фанкойлы устанавливаются в каждом помещении и работают по индивидуальной программе.

Область применения:

• гипермаркеты;
• крупные гостиницы;
• подземные сооружения;
• торговые центры.

Для использования комплекса на отопление необходимо переключить программу на котельные или фанкойлы для подачи горячей воды во второй контур. К одному чиллеру можно подключить несколько фанкойлов. Такие устройства монтируются в верхней части помещения.

Устройство устройства

Чиллер — холодильная машина большой мощности. Теплообменник выпускает холод в воду. Вода охлаждается и по трубам подается к фанкойлам.

Чиллеры бывают двух типов: абсорбционные и парокомпрессионные. Первый тип отличается дороговизной, громоздкостью и ограниченной сферой применения.

Чиллеры с парокомпрессионным двигателем более распространены. Они подразделяются на типы:

• наружной установки с воздушным охлаждением: теплообменник-конденсатор охлаждается с помощью осевых вентиляторов;
• внутренняя установка с воздушным охлаждением: забор воздуха для охлаждения и отвод горячего воздуха осуществляется с помощью центробежного насоса;
• с водяным охлаждением – оборудование целесообразно устанавливать вблизи водоемов;
• реверсивные — позволяют охлаждать и нагревать воздух.

Фанкойл кассетный — внутренний блок многозонального оборудования

Фанкойлы (доводчики) состоят из теплообменника и вентилятора большой мощности. Продукт также включает в себя блок управления и легкосъемные воздушные фильтры. Модели оснащены пультом дистанционного управления.

Фанкойлы могут быть кассетными или канальными.

Кассетные фанкойлы предназначены для охлаждения или обогрева воздушного пространства в больших помещениях. Для установки необходимы подвесные потолки. Распределение воздуха происходит в 2 или 4 направлениях.

Установка канальных фанкойлов предусмотрена в отдельных помещениях. Забор воздуха в помещение осуществляется по трубопроводам. Охлажденный или подогретый воздух выдувается через воздуховоды, расположенные в помещениях за подвесным потолком. Устройства различаются по способу установки: настенные, потолочные и напольные. Есть и универсальные модели.

Вспомогательное оборудование

Для бесперебойного функционирования устройств используются приспособления и приспособления, позволяющие расширить функциональные возможности оборудования и сделать его работу более эффективной:

• Устройство регулирования расхода хладоносителя;
• газовый котел для нагрева воды, берущий на себя функции чиллера в холодное время года;
• расширительно-накопительный бак компенсирует расширение теплоносителя при нагреве.

Принцип работы чиллера и фанкойла

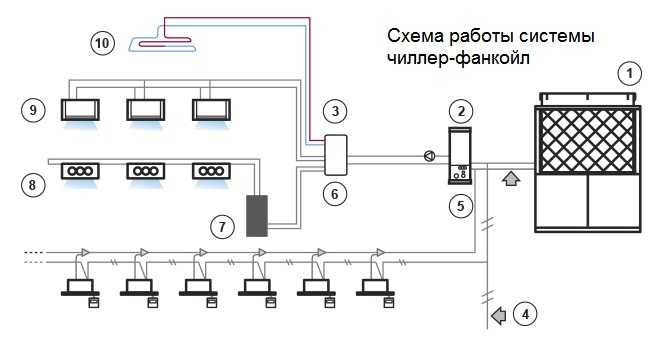

Схема работы системы чиллер-фанкойл

Принцип работы парокомпрессионного чиллера:

1. Компрессор всасывает газообразный хладагент, давление внутри аппарата повышается.
2. Этиленгликоль поступает в клапан терморегуляции. Давление внутри прибора снижается, а температура хладагента повышается. Этиленгликоль кипит и частично испаряется.
3. В испаритель оборудования поступает кипящий хладагент, при испарении которого отбирается тепло из водяного контура. Пройдя через испаритель, этиленгликоль снова переходит в газообразное состояние, цикл повторяется.
4. Охлажденная вода по специальному трубопроводу подается в фанкойл. Доводчик, в свою очередь, распределяет охлажденный воздух по всему пространству помещения.

Фанкойл работает просто: охлажденный водный ресурс поступает в теплообменник, который продувается потоками воздуха. Воздух, проходящий через теплообменник, охлаждается и выдувается в помещение.

Соединение чиллера и фанкойла

Чиллер соединяется с одним или несколькими фанкойлами с изолированной системой трубопроводов. При отсутствии изоляции КПД оборудования значительно падает. Каждый фанкойл оснащен отдельным блоком трубопроводов, который регулирует производительность блока как в режиме охлаждения, так и в режиме обогрева. За регулирование хладагента отвечают вентили – запорная и регулирующая арматура.

Хладагент нельзя смешивать с теплоносителем. Для нагрева воды необходим отдельный теплообменник с циркуляционным насосом. Для обеспечения плавного управления потоком технологической жидкости необходимо использовать трехходовой клапан. Элемент необходимо установить при монтаже оборудования. Если в здании установлен двухтрубный тип отопления, то нагрев и охлаждение осуществляется чиллером. Одна из имеющихся систем теплообмена подключена к системе трубопроводов хладагента. Второй подключается к трубе с теплоносителем.

Требуется специальный пункт для проверки температуры воды. Температурный показатель теплоносителя в системе в отопительный период варьируется от 70 до 95 градусов Цельсия. Для большинства фанкойлов эта температура слишком высока и должна быть снижена.

К преимуществам оборудования относятся:

• отсутствие ограничений по длине трубопроводов между фанкойлами;
• возможность добавлять или удалять внутренние блоки в уже работающую систему;
• отсутствие фреона и других летучих газов, что делает эксплуатацию оборудования безопасной и экологичной;
• использование одного внешнего блока.

Комплекс завоевал популярность среди представителей среднего и крупного бизнеса. Однако у него есть недостатки:

• значительный уровень шума;
• высокая стоимость отдельных устройств;
• низкая энергоэффективность.

Система чиллер-фанкойл применяется в основном в тех случаях, когда площадь помещения и особенности здания не позволяют использовать сплит-систему в качестве климатического оборудования.

Что такое установка кондиционирования воздуха

Установка кондиционирования воздуха иногда обозначается аббревиатурой «AHU». Как следует из названия, вентиляционная установка — это часть оборудования, которое обрабатывает воздух. Его внутренняя структура очень проста. Вентиляционная установка (AHU) является сердцем центрального кондиционирования воздуха. Он собирает наружный воздух и воздух в помещении, удаляет пыль и другие частицы из собранного воздуха, регулирует температуру и влажность, а затем по воздуховодам подает в помещения комфортный и освежающий кондиционированный воздух.

Что такое вентиляционная установка?

Вкратце, установка кондиционирования воздуха — это огромный внутренний блок коммерческого оборудования для кондиционирования воздуха. Этот массивный «внутренний блок» устанавливается на крыше или вдоль внешней стены здания. Он производит холодный/теплый воздух и направляет его в помещения для охлаждения/обогрева. В отличие от обычных коммерческих кондиционеров, приточно-вытяжные установки обычно изготавливаются на заказ для индивидуальных зданий. Кроме того, вентиляционные установки могут быть изготовлены по индивидуальному заказу путем установки внутреннего фильтра, увлажнителя и других устройств для контроля температуры, влажности, воздушного потока и чистоты воздуха.

Механизм приточно-вытяжной установки

Вентиляционная установка обычно содержит в своем корпусе фильтр, увлажнитель, воздуходувки (вентиляторы) и теплообменник (ребра). Там вообще нет сложного механизма. Система очень проста.

Центральное кондиционирование

Чтобы правильно понять функцию вентиляционной установки (AHU), необходимо понять концепцию центрального кондиционирования воздуха.
Центральное кондиционирование воздуха относится к системе, в которой используется оборудование источника тепла, установленное в одном месте в здании, для подачи охлажденной/нагретой воды в вентиляционную установку для использования в охлаждении/обогреве помещений. Для сравнения, система, требующая распределенной установки нескольких источников тепла, например, по одному на каждом этаже или в каждой зоне, называется «индивидуальным кондиционированием воздуха».

Механизм центрального кондиционирования

Центральное кондиционирование воздуха использует комбинацию оборудования источника тепла (холодильная машина, котел и т. д.) и оборудования для кондиционирования воздуха (приточно-вытяжная установка, фанкойл) для охлаждения и обогрева. Поскольку все источники тепла устанавливаются в одном месте в здании, а охлажденная/нагретая вода направляется в блоки кондиционирования воздуха для охлаждения/обогрева помещений, центральное кондиционирование также называют централизованным кондиционированием. Центральные системы кондиционирования воздуха устанавливаются и используются обычно в крупных зданиях и сооружениях.

Преимущества центрального кондиционирования

Центральное кондиционирование воздуха имеет ряд преимуществ. Например, он позволяет гибко выбирать места установки чиллеров и вентиляционных установок (AHU), а также гибко проектировать маршруты водопровода. Центральное кондиционирование накладывает минимальные ограничения на трубопроводы охлажденной/нагретой воды и расстояние подачи воздуха по воздуховодам. Например, когда центральная система кондиционирования воздуха работает в режиме охлаждения, чиллер производит охлажденную воду, а установка обработки воздуха (AHU) направляет охлажденную воду в змеевик холодной воды, который обменивается теплом между водой и воздухом. Затем холодный воздух направляется вентиляторами по воздуховодам. Таким образом, в зависимости от комбинации оборудования и устройств или конструкции системы центральное кондиционирование воздуха может эффективно обогревать или охлаждать большие помещения и помещения. Кроме того, поскольку используются большие водяные насосы и вентиляторы для нагнетания воздуха, нет необходимости беспокоиться о верхних пределах перепада высот труб хладагента, длины труб, расхода воздуха или статического давления, в отличие от кондиционеров с непосредственным охлаждением.

Функция приточно-вытяжной установки

Давайте посмотрим, какие функции выполняют приточно-вытяжные установки в системе центрального кондиционирования. Как упоминалось ранее, блок обработки воздуха — это огромный внутренний блок коммерческого кондиционирования воздуха. Этот огромный «внутренний блок» установлен снаружи. Он производит, направляет и циркулирует охлажденный или нагретый воздух в помещения через воздуховоды. Приточно-вытяжные установки обычно изготавливаются на заказ. Они также настраиваются в соответствии с приложениями и характеристиками здания.
Приточно-вытяжные установки широко используются в крупных объектах, посещаемых большим количеством людей, таких как театры и торговые центры. Одна из причин этого заключается в том, что на крупных объектах, посещаемых людьми, соблюдаются строгие правила, касающиеся удаления углекислого газа и чистоты воздуха. На крупном объекте необходимо пропускать большое количество воздуха в здание и использовать множество вентиляторов для циркуляции воздуха. Поскольку вентиляционные установки подают наружный воздух в помещения, они могут уменьшить количество необходимых вентиляторов.
Установки обработки воздуха также используются на заводах и других предприятиях, где обрабатываются горючие газы. В местах, где работают с горючими газами, искры, создаваемые электрическим устройством, могут вызвать взрыв. Поэтому в таких местах используют взрывозащищенное оборудование или приточно-вытяжные установки.

Механизм и способ кондиционирования воздуха приточно-вытяжной установки

В предыдущем разделе вентиляционная установка была описана как огромный внутренний блок, но сами по себе вентиляционные установки не могут охлаждать или нагревать помещения. Для них требуются различные устройства, такие как оборудование источника тепла, выполняющее функцию наружного блока. Наружные блоки коммерческого кондиционирования воздуха (VRF), чиллеры или градирни используются для подачи охлажденной/нагретой воды в вентиляционные установки для кондиционирования воздуха.
Внутри вентиляционной установки находятся змеевик горячей/холодной воды, змеевик повторного нагрева, увлажнитель, воздушный фильтр, вентиляторы и другие элементы. Приточно-вытяжные установки устанавливаются в специально отведенных машинных залах. Поскольку все внутренние устройства унифицированы и интегрированы в вентиляционную установку, техническое обслуживание и проверка выполняются легко.
В вентиляционных установках используется чиллер или VRF в качестве источника тепла и осуществляется обмен тепла между охлажденной/нагретой водой или хладагентом и воздухом для регулирования температуры воздуха. Таким образом, вентиляционные установки обеспечивают превосходную эксплуатационную гибкость. Например, в зданиях среднего/большого размера можно установить комбинацию чиллеров и кондиционеров, а в зданиях малого/среднего размера можно использовать комбинацию VRF и кондиционеров.

Преимущества приточно-вытяжных установок

Одним из преимуществ вентиляционных установок является то, что их можно устанавливать вместе в одном месте снаружи. Обычные наружные блоки коммерческого кондиционирования воздуха устанавливаются на крышах или вдоль внешних стен зданий, а внутренние блоки должны устанавливаться индивидуально в комнатах. Кроме того, необходимо проводить техническое обслуживание каждого внутреннего блока, установленного в помещении, а это требует затрат и времени. Для сравнения, вентиляционные установки можно сгруппировать и установить вместе в одном месте снаружи, чтобы техническое обслуживание можно было выполнять в одном месте.

Недостатки приточно-вытяжных установок

Приточно-вытяжные установки имеют и недостатки. Если вентиляционная установка выйдет из строя, весь объект потеряет функцию кондиционирования воздуха. Следовательно, необходимо установить более одной вентиляционной установки для обеспечения резерва.

Отличия приточно-вытяжной установки от обычного коммерческого кондиционера

Основное различие между блоком обработки воздуха и обычным кондиционером заключается в том, что блок обработки воздуха производит холодный/теплый воздух в одном месте и направляет этот воздух в несколько комнат, в то время как обычный коммерческий кондиционер использует отдельные внутренние блоки, установленные в помещения для производства холодного/теплого воздуха, как указано в предыдущем разделе. Еще одно отличие заключается в том, что вентиляционная установка охлаждает/нагревает воздух, поступающий снаружи, и направляет его в помещения, в то время как обычный коммерческий кондиционер забирает воздух в помещении, охлаждает/нагревает этот воздух и выпускает холодный/теплый воздух в помещение. комната.

Различия между приточно-вытяжной установкой и фанкойлом

Приточно-вытяжные установки устанавливаются для охлаждения/обогрева всего здания, а фанкойлы используются для охлаждения/обогрева отдельных помещений. Для фанкойлов также требуется теплоноситель. Как правило, теплоносителем для фанкойлов служит нагретая/охлажденная вода. Вода, нагретая или охлажденная в другом месте, направляется в фанкойл для подачи теплого/холодного воздуха в помещения.

Техническое обслуживание вентиляционной установки

Вентиляционная установка состоит из фильтра, увлажнителя, воздуходувок (вентиляторов) и теплообменника (ребер).
