Системы чиллер-фанкойл: особенности, преимущества и недостатки

В жару или холод нам нужен комфортный микроклимат в помещениях. Один из способов его создать – использовать систему чиллер-фанкойл. О ее особенностях, устройстве и сферах применения мы расскажем в этой статье.

Из каких компонентов состоит и как работает система чиллер и фанкойл

Подобные системы состоят из следующих компонентов:

чиллер, который охлаждает или нагревает хладоноситель;
фанкойл, обеспечивающие нагрев или охлаждение воздуха в помещениях;
система магистральных трубопроводов, по которым перемещается хладоноситель;
насосная станция, обеспечивающая циркуляцию хладоносителя;
микропроцессорный блок управления;
хладоноситель (в его качестве можно использовать воду или водный раствор этиленгликоля).

Работу системы можно описать следующим образом.

Чиллер является аналогом наружного блока фреонового кондиционера, но через его испаритель проходит не фреон, который нужно охладить, а вода. После охлаждения система с помощью насосов подает ее через магистральный трубопровод во внутренние блоки – фанкойлы.

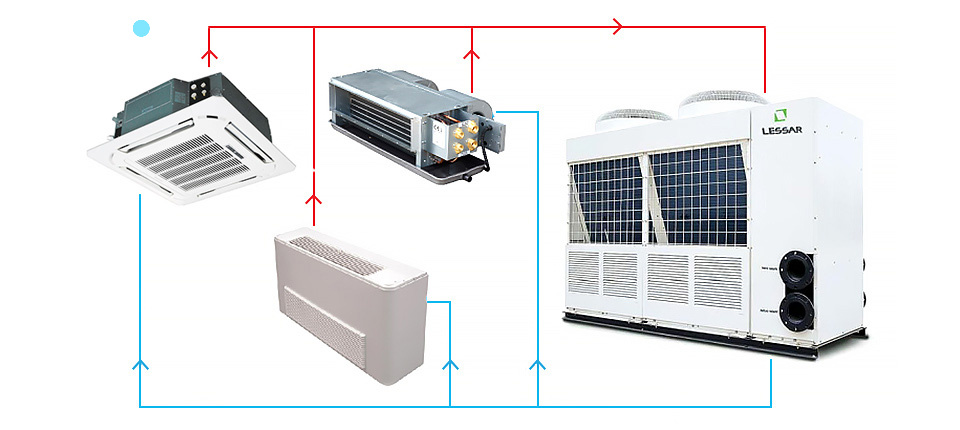

Это один из вариантов смонтированной системы чиллер и фанкойл

Особенности конструкции насосной станции

Насосная станция или по-другому гидромодуль обеспечивает циркуляцию воды между чиллером и фанкойлами. Она состоит из нескольких компонентов:

циркуляционного насоса для создания требуемого давления воды в системе;
расширительного бака для компенсации температурного изменения объема воды в системе;
запорной арматуры для обслуживания системы;
накопительного бака для сглаживания нагрузки на компрессор чиллера в тех случаях, когда его холодопроизводительность превышает реальную потребность в холоде;
системы управления.

Плюсы и минусы систем чиллер-фанкойл

Можно выделить следующие плюсы систем чиллер-фанкойл:

К одному чиллеру можно подключить любое количество фанкойлов. Их число ограничено только мощностью чиллера.
Фанкойлы в одной системе могут быть любого типа. Функционируют они независимо друг от друга, поэтому режимы их работы можно менять индивидуально.

Максимальное расстояние между чиллером и фанкойлами не лимитировано. Оно зависит только от возможностей насосной станции и качества теплоизоляции системы трубопроводов.
Чиллер и фанкойлы в подавляющем большинстве случаев не связаны электропроводами. По этой причине в одной системе можно использовать фанкойлы разных производителей.
Для соединения чиллера с фанкойлами используются не медные трубы, как это принято в стандартных системах кондиционирования, а обычные водопроводные. Поэтому монтаж трубопровода вместо узких специалистов могут выполнять сантехники.
Мощность потребителей можно наращивать постепенно, увеличивая количество фанкойлов и поэтапно вводя объект в эксплуатацию.

Как и у любой другой системы кондиционирования, у системы чиллер-фанкойл есть свои преимущества и недостатки

Из минусов следует отметить следующее:

Системы чиллер-фанкойл достаточно дорогие.
Их монтаж (за исключением прокладки системы трубопроводов) могут выполнять только специально обученные и квалифицированные специалисты. Таких в нашей стране немного и их услуги стоят недешево.
Расчет и проектирование систем тоже достаточно специфичные и сложные. Любая проектная организация выполнить их не сможет. Нужно обращаться к узкопрофильным специалистам.
В системе чиллер-фанкойл находится внушительный объем воды. При нарушении герметичности трубопровода могут понадобится значительные усилия и затраты для устранения последствий.

Заключение

Ближайший конкурент систем чиллер-фанкойл – мультизональные VRV-/VRF-системы (подробней о них можно прочитать в статье «Как работают мультизональные системы»). Между ними есть несколько отличий:

В мультизональных системах наружный и внутренние блоки соединяет медная фреоновая магистраль, в системах чиллер-фанкойл – водопроводные трубы.

В мультизональных системах к одному наружному блоку можно подключить до 30 внутренних. В системах чиллер-фанкойл такого ограничения нет.
Аналогичная ситуация с максимальным расстоянием между наружным и внутренними блоками. В мультизональных системах оно ограничено 1 000 м. В системах чиллер-фанкойл все зависит от мощности насосной станции.
При одинаковой мощности системы VRV/VRF дешевле чиллер-фанкойлов.

В итоге можно сделать такой вывод: когда речь идет о выборе между системами VRV/VRF и чиллер-фанкойлами одинаковой мощности, логичней остановиться на мультизональных системах. Они прекрасно справляются со своей задачей, но стоят дешевле.

Ситуация меняется, когда речь идет об обслуживании помещений большой площади и одной VRV-/VRF-системы для этого не хватит. В этом случае придется монтировать несколько мультизональных систем или установить одну систему чиллер-фанкойл. Здесь уже выбор следует делать в пользу чиллер-фанкойла. Это будет оправдано как с практической, так и с финансовой точки зрения.

Система «Чиллеры + фанкойлы»
