Автоматизация системы вентиляции — АртПроект

Автоматизация системы вентиляции это комплекс автоматического управления микроклиматом помещения. Автоматические системы вентиляции и кондиционирования, обеспечивают надлежащие условия движения воздуха в помещениях. При этом экономят электроэнергию, сохраняют холод и тепло, а также сокращают надобность в обслуживающем персонале. Кроме всего прочего в аварийных ситуациях, благодаря системе, происходит автоматическое отключение и включение оборудования.

Особое значение автоматика для вентиляции имеет при возведении больших зданий. Вентиляционные конструкции расположены на больших площадях и поэтому контролировать в ручном режиме работу всего оборудования очень проблематично. Поэтому очень важно правильно настроить автоматическую систему вентиляции, так как это является гарантией ее качественной работы и облегчает управление приборами.

Автоматизация системы вентиляции

Вентиляция это обмен воздуха в помещениях для удаления избытков теплоты, влаги, вредных и других веществ с целью обеспечения допустимого микроклимата и качества воздуха.

Вентиляция бывает приточной и вытяжной.

Приточная – это вентиляция, при которой осуществляется подача очищенного свежего воздуха заданной температуры и влажности приточными установками и центральными кондиционерами.

Вытяжная – это вентиляция, при которой осуществляется удаление воздух из помещения с помощью вытяжных вентиляторов.

Приток и вытяжка должны быть равны по объему (исключением является противодымная вентиляция – когда на путях эвакуации создается подпор приточного воздуха). Внутри объекта приточный и вытяжной воздух распределяются неравномерно. Например, в комнате приготовления пищи, в санузлах, в комнатах сбора мусора баланс должен быть отрицательный (вытяжка больше притока). В чистых помещениях, например, кабинетах, переговорных, в чистых комнатах (микроэлектроника, фармацевтика) – напротив, положительный (приток больше вытяжки). Тогда запахи и пыль не будут распространяться по всем площадям и будут локализованы.

Основные задачи автоматического управления вентиляцией.

Правильно разработанная, смонтированная и налаженная схема автоматического управления вентиляцией помещений или рабочих зон позволяет решить следующие задачи:

отслеживание контрольных климатических показателей и постоянный контроль работоспособности основного вентиляционного оборудования;
сохранение данных о работе и параметрах подаваемого воздуха на протяжении длительного времени;
автоматическое поддержание и изменение режимов подачи воздуха в обслуживаемые помещения;
включение и выключение дополнительных вентиляционных установок в зависимости от изменения микроклиматических условий, фактической степени нагрузки, времени суток и других изменяющихся условий;
автоматический переход на летний или зимний режим работы;
осуществление контроля уровня загрязнения воздушных фильтров, рекуператоров, калориферов и другого оборудования;
обеспечение отключения системы в случае короткого замыкания для предотвращения более серьёзных повреждений;

совместная работа с системами пожарной безопасности и отключение подачи воздуха при обнаружении очага возгорания;
возможность перехода на ручное управление работой.

Функции автоматизированной системы вентиляции.
Автоматизация системы вентиляции решает все управленческие функции, связанные с нормальной деятельностью системы. Инновационные разработки позволяют работать с такими системами удаленно. Решаются задачи по управлению и мониторингу нормальной работы схемы. Обязательно устанавливается сигнализатор аварии, для предупреждения опасности. Производится индивидуальный анализ относительно работы каждого отдельного элемента. При необходимости работа узла начинает корректироваться. На крайний случай всегда можно выключить все оборудование. Защита аппаратов от воздействия холода, не допускает возможность критического охлаждения системы.

Если меняются условия внешней среды, то есть изменения нагрузки в электросети, перепады температуры система управления автоматически переключает режимы управления. Способна понижать скорость вращения вентиляторов, а так же полностью выключить оборудование. Таким образом, поддерживая комфортные условия в обслуживаемом помещении. В случае короткого замыкания и других аварийных ситуаций, производится автоматическое отключение всей системы. Исключая пожар и поражение людей током.
Автоматизация системы вентиляции позволяет проводить управление процессом без постоянного участия человека. Экономя при этом значительные средства. Исключает человеческий фактор при управлении. Работает она круглосуточно и требует только профилактическое обслуживание. Необходимость технического обслуживания определяется по косвенным параметрам, по падению давления или снижению скорости воздушных потоков в воздуховодах, энергопотреблению электрооборудования, сравнению параметров системы, со средними, для данного режима работы. Информация, выводимая оператору, сообщает о необходимости замены масла в компрессоре, замене фильтров, чистке воздуховодов и т.д.

Автоматизация системы вентиляции, что входит в систему.
Конструкция современных систем вентиляции устроена достаточно сложно. Она состоит из множества приборов, каждый из которых имеет своё назначение в обеспечении функционирования системы. Автоматизированные системы оснащены контрольно – измерительными приборами.
Автоматика систем вентиляции состоит из следующих элементов:
Датчики и преобразователи. Приборы, которые собирают информацию об окружающей среде. С их помощью осуществляется обратная связь системы регулирования с объектом по следующим параметрам: температуре, давлению, влажности и т.д. Для того, чтобы информация с датчика передавалась системе в виде цифрового кода каждый датчик снабжается преобразователем.

Контроллеры и регуляторы. Собирают и обрабатывают информацию, поступающую от контрольных датчиков. На основании полученного анализа выдает команды механизмам управления на изменения режима работы. По функциональному предназначению регуляторы вентиляционных систем подразделяются на регуляторы скорости и регуляторы температур;
Исполнительные механизмы. Обеспечивают выполнение команд поступающих с регуляторов. В качестве исполнительных устройств могут выступать клапаны, заслонки и частотные регуляторы;
Щиты автоматизации (контроллеры, управляющие контакты).

Контроль и определение общего уровня безопасности, всего цикла работы вентиляционной системы, осуществляется с помощью щита с центральным управлением вентиляционной системы.
При подключении датчиков к щиту автоматизации учитывают тип сигнала, передаваемого преобразователем (аналоговый, дискретный или пороговый). Аналогично выбираются и модули расширения, управляющие приводами устройств.
Щиты бывают силовые, управляющие или совмещенные, если система небольшая.
Щиты автоматики для вентиляции обеспечивают:
Включение и выключение системы вентиляции;
Индикацию состояния оборудования;
Защиту от неправильного подключения питающего напряжения и короткого замыкания;
Управление производительностью вентиляционной установки;
Индикацию состояния воздушных фильтров;
Защиту от перегрева электродвигателей;
Защиту калорифера от замерзания;
Поддержку и контроль температуры воздуха на входе вентиляционной установки и в помещении;
Возможность применения временных ручных алгоритмов управления.
Щит автоматизации системы вентиляции должен обеспечивать работу в следующих режимах:
Ручной. Управление вентиляцией осуществляет оператор, находящийся непосредственно в щитовой комнате, либо за удалённым пультом управления.

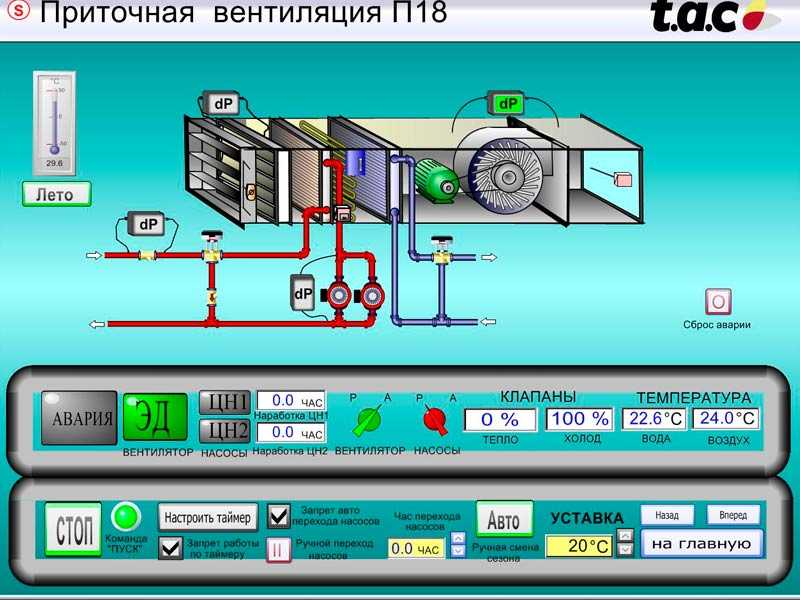

Автоматический автономный. Передача данных в систему диспетчеризации. В этом случае включение и выключение происходит автономно, без учета показаний смежных инженерных систем, при этом уведомления о работе системы передаются диспетчеру.

Автоматический. Приборы управления интегрированы в общее управление всеми инженерными комплексами здания. Работа вентиляции синхронизирована с прочими приборами и датчиками, расположенными в здании — например, с пожарной сигнализацией, иными аварийными датчиками.
Таким образом, автоматизация системы вентиляции запускает вентиляцию в работу, останавливает её, обрабатывает показания датчиков и устанавливает нужный режим в зависимости от температуры, влажности и прочих параметров.
АртПроект – путь в автоматизацию
Автоматика вентиляции и кондиционирования — Стандарт Климат
Главная › Автоматика
Автоматизация вентиляции и кондиционирования в первую очередь актуальна для больших промышленных объектов: производственных площадей, фермерских хозяйств, спортивных комплексов, торговых и бизнес центров, мест массового общественного отдыха, но может с успехом применяться и в зданиях жилого фонда. От качества автоматики систем вентиляции и ее рабочих алгоритмов зависят безопасность и надежность работы всей вентиляционной системы.

Автоматика приточной вентиляции также позволяет снизить энергопотребление за счет циклов своевременного включения-отключения различных групп сетевого оборудования.
Система автоматики вентиляции воздуха – это совокупность устройств и алгоритмов, призванных обеспечить поддержание заданных климатических условий и управление ими, в соответствии с принятыми нормами (СНиП, ТУ) и другой нормативно-технической документацией. Система автоматики во многом определяет такие функциональные параметры систем вентиляции как:

надежность,

экономичность,

эффективность

долговечность работы.

Автоматизация систем вентиляции, как показывает практика, позволяет экономить от 13% до 20% теплопотребления и хладопотребления, а в итоге и электропотребления.

Системы автоматики вентиляции можно условно разделить на три раздела:
Система автоматики модульных систем вентиляции;

Система автоматики систем пожарной вентиляции.

Система автоматики центрального кондиционирования воздуха

Некоторые до сих пор считают, что диспетчеризация систем вентиляции — это нечто лишнее и ненужное. Между тем, основная задача диспетчеризации систем вентиляции состоит в улучшении условий эксплуатации систем и сокращении при этом обслуживающего персонала, чему способствует централизация органов включения-отключения систем, органов управления воздушными и водяными клапанами, сигнализация работы и аварийного останова систем, а также централизация контроля микроклимата в обслуживаемых зонах.

Система автоматики для модульных систем вентиляции
Модульная система вентиляции — это система вентиляции, которая набирается из отдельных элементов для создания требуемых условий в помещении (вентиляторы, калориферы, фильтры, шумоглушители и решетки, воздуховоды). Такие системы просты в монтаже, надежны, дешевы и наиболее распространены.
Система автоматики вентиляции должна обеспечивать:
регулирование скорости вращения вентилятора;

защиту водяного калорифера от замерзания;

поддержание заданной температуры воздуха в воздуховодах или помещении;

индикацию степени загрязнения фильтров.

Система автоматики вентиляции включает в себя такие основные элементы:
датчики — это элементы систем автоматики, с помощью которых производят измерение различных параметров (температуры, давления, влажности и т.д.) регулируемой системы в реальном времени. Выбор датчиков автоматического управления вентиляцией осуществляется по условиям эксплуатации, диапазону и требуемой точности измерений. Изменение параметров системы вентиляции фиксируется датчиком и с помощью электрического сигнала информация подается на регулятор;

регуляторы — это один из основных элементов системы, обеспечивающий управление исполнительными механизмами по показаниям различных датчиков;

устройства ввода — периферийное оборудование для занесения данных или сигналов в электронное устройство системы вентиляции во время его работы;

управляющие устройства (контроллеры) — устройства управления в электронике вентиляционной системы;

исполнительные механизмы представляют собой приводную часть исполнительного устройства (привода, смесительные узлы и др.). Исполнительные механизмы делятся на электрические, пневматические и гидравлические.

Элементы автоматического управления вентиляцией и некоторые исполнительные элементы обычно объединяются в щит автоматики. Щиты автоматики изготавливаются с использованием сертифицированного оборудования ведущих мировых производителей, таких как:
ABB,

Legrand,

Siemens,

Schneider Electric,

Finder,

Allen-Bradley,

General Electric,

Entrelec,

Phoenix Contact,

Regin и других.

Столь широкий выбор щитов автоматики вентиляции, имеющих высокое качество, позволяет Заказчику проводить гибкую и экономически эффективную подборку устройств, предлагаемых разными производителями.
Автоматизация позволяет повысить производительность труда, улучшить качество продукции, как уже говорилось оптимизировать процессы управления, отстранить человека от производств, опасных для здоровья. При этом, автоматизация, за исключением простейших случаев, требует комплексного, системного подхода к решению задачи. В состав систем автоматизации входят датчики (сенсоры), устройства ввода, управляющие устройства (контроллеры), исполнительные устройства, устройства вывода, компьютеры.
Система автоматики для систем пожарной вентиляции
Пожарная автоматика это комплекс технических средств для предупреждения, обнаружения и тушения пожаров, обеспечения безопасности людей при пожаре и автоматической блокировки систем пожарной безопасности, инженерных систем жизнеобеспечения и технологического оборудования по заданному алгоритму.
Пожарная автоматика — общее название комплекса автоматических систем противопожарной защиты (СПЗ), которыми оборудуются строения, сооружения, здания и помещения с повышенной пожарной опасностью. В комплекс систем противопожарной защиты включаются автоматические установки пожаротушения (АУПТ), сигнализации, оповещения и управления эвакуацией, противодымной защиты. Общим для систем, включаемым в понятие пожарной автоматики, является автоматический режим работы по заданной программе. При этом предусматривается дистанционное и ручное управление систем.
Автоматические системы и установки пожарной защиты должны обеспечить выполнение основных функций, а именно: обнаружение и тушение пожара, информирование о пожаре, оповещение людей, находящихся в зоне пожара и обеспечение их безопасной эвакуации, ограничение распространения пожара. Блокировка систем пожарной автоматики предусматривается для подачи на тушение пожара дополнительного количества огнетушащих средств (водопровод), ограничения развития пожара (противопожарные преграды, вентиляция, технологическое оборудование), исключения опасности для людей (энергосистемы).
В комплекс систем противопожарной защиты включаются:
автоматическая пожарная сигнализация;

автоматическое пожаротушение;

внутренний противопожарный водопровод;

оповещение о пожаре и управление эвакуацией людей;

противодымная защита;

устройства, ограничивающие распространение огня и дыма;

лифты для пожарных подразделений.

Основными элементами систем пожарной автоматики являются устройства для обнаружения (извещатели), приборы приема, обработки и выдачи информационных сигналов, формирования управляющих сигналов и передачи их исполнительным органам, а также исполнительные устройства, обеспечивающие выполнения функциональных задач, исходя из назначения системы пожарной защиты.
Система автоматики центрального кондиционирования воздуха
Системы автоматики, входящие в этот раздел служат для управления оборудованием систем HVAC (от англ. Heating, Ventilation, & Air Conditioning — теплоснабжение, вентиляция и кондиционирование воздуха), к ним относятся холодильные машины, чиллеры, центральные и прецизионные кондиционеры и др. Это оборудование, как правило, служит для обеспечения климатических условий на предприятиях, в офисах, промышленных цехах, складах, гостиницах, торговых и спортивных комплексах и прочих зданиях и сооружениях. Системы автоматики для оборудования систем HVAC обычно уже встроены или поставляются вместе с оборудованием. Такая автоматика проектируется и производится заводом изготовителем под каждый конкретный объект по предоставленному заказчиком техническому заданию и включает в себя целый набор различных устройств и программного обеспечения.
