Система водоснабжения жилого дома: схемы монтажа, устранение типичных неисправностей / Блог

Типовые схемы водоснабжения квартиры — последовательная и коллекторная

Правильный монтаж системы подачи воды в жилище обеспечивает возможность нормальной эксплуатации всех устройств, которые подключаются к ней. Корректно работающая схема водоснабжения квартиры должна обеспечивать бесперебойную подачу жидкости из центрального водопровода ко всем устройствам-клиентам.

Напор воды должен быть на должном уровне для обеспечения правильной работы сантехники и бытовых устройств. В наши дни существует три вида монтажа данной системы в жилище. Первый тип называется тройниковым, второй коллекторным, а последний – это средний тип, взявший от каждого предыдущего некоторые особенности. В этой статье мы поговорим об устройстве этих систем, их плюсах и минусах.

Содержание

• Последовательная схема водоснабжения квартиры
• Преимущества и недостатки последовательной схемы
• Коллекторная схема разводки
• Преимущества коллекторной системы водоснабжения
• Видео

Вернуться к содержанию

Последовательная схема водоснабжения квартиры

Подобная схема системы водоснабжения в квартире очень проста, поэтому система представляет собой дешевый вариант подключения водопроводных магистралей. Такую систему использовали при строительстве домов старого жилищного фонда, которые были возведены еще во времена советского союза. Несмотря на то, что она порядком устарела и во многом уступает новым системам, строители и сегодня используют ее в новостройках.

Если действовать по этой схеме, то трубы, по которым осуществляется подача горячей или холодной воды, должны быть монтированы параллельно. Каждое сантехническое или бытовое устройство должно подключаться к водопроводной магистрали с помощью специальных тройников.

Последовательная схема

Поэтому подобную схему называют тройниковой, но она имеет еще и название последовательной. Такая система подразумевает наличие элемента водопровода, от которого расходятся разветвления для подключения потребляющих воду приборов. Диаметр главной трубы должен быть гораздо больше, чем диаметр труб, которые отходят от нее.

Важно знать! Последовательная система является отличным вариантом для разводки труб в обычной типовой квартире, в которой присутствует только один санузел, а также будет использоваться небольшое количество сантехнического оборудования.

Вернуться к содержанию

Преимущества и недостатки последовательной схемы

Подобная схема разводки труб водоснабжения в квартире имеет ряд преимуществ, среди которых:

• экономия расходных материалов;
• малые затраты на монтаж магистралей;
• легкий и быстрый монтаж.

Последовательная схема с водонагревателем и полотенцесушителем

Однако в этой системе есть и существенные минусы, такие как:

• падение давления при условии подключения большого числа сантехники и бытовых устройств;
• отсутствие возможности отключения одного из устройств от водоснабжения, поскольку необходимо перекрывать всю водопроводную магистраль еще на входе;
• сложности обнаружения протечек, поскольку магистраль разбросана по большой площади и имеет очень много элементов;
• отсутствие нормального доступа к большей части узлов водопроводной магистрали, поскольку они в большинстве случаев скрыты под полом или в стенах;
• необходимость демонтажа отделки квартиры в случае поломки.

Важно знать! Если трубопровод устанавливался квалифицированным работником, который не обходит вниманием высокое качество используемых расходных материалов и четко следует инструкции по установке магистрали, то вероятность возникновения аварийной ситуации практически нулевая. В подобной системе также не будут возникать значительные перепады давления.

Вернуться к содержанию

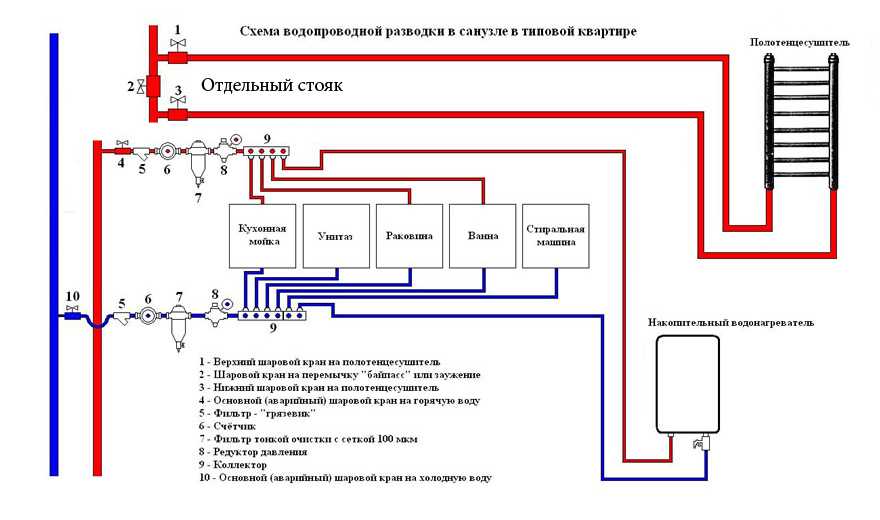

Коллекторная схема разводки

Современные жильцы используют все большее количество сантехники и бытовых устройств в жилище, поэтому возникла нужда обеспечения их стабильной и бесперебойной работы. В этом случае используется коллекторная схема водоснабжения квартиры. Этот вариант отличается от предыдущего высокой стоимостью и сложностью монтажа. Зато так можно избежать перепадов давления в водопроводе. Эта особенность позволяет одновременно использовать несколько приборов, потребляющих воду на полную мощность.

Коллекторная схема подключения водоснабжения в квартире предусматривает отдельное подключение каждого устройства напрямую к главной водопроводной магистрали.

Наличие отдельных подключений позволяет легко проводить профилактические или ремонтные работы любого подключенного прибора. Так выглядит стандартная схема водоснабжения квартиры с водонагревателем, фильтрами и газовой колонкой:

Коллекторная схема разводки труб

• главная магистраль подачи холодной воды;
• вентиль для перекрытия главной трубы;
• фильтры и редукторы основной магистрали;
• коллектор-распределитель основной трубы;
• вентиль, перекрывающий трубу с холодной водой, идущую к водонагревателю;
• вентиль, блокирующий приток горячей жидкости от нагревателя;
• главная магистраль подачи горячей жидкости;
• вентиль для перекрытия основной трубы с горячей жидкостью;
• фильтры и редукторы главной магистрали подачи горячей жидкости;
• коллектор-распределитель главной магистрали подачи горячей жидкости;
• краны, блокирующие приток горячей жидкости к полотенцесушителю;
• прочие бытовые устройства.

Подобная схема подключения водоснабжения в квартире предусматривает коллекторный вид разводки магистралей, любое устройство, потребляющее воду, подключается при помощи отдельной трубы к основным магистралям подачи горячей и холодной воды. Также отсутствует большое количество разветвлений, а также соединительных узлов в водопроводе, что значительно снижает риск поломок. Соединений только два и они полностью доступны для профилактических или ремонтных работ.

Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/water-supply/2455_kakie-truby-luchshe-dlya-vodoprovoda/, вы узнаете, какие трубы лучше выбрать для водопровода. Про особенности установки и подключения стиральной машины читайте здесь. Рекомендуем также прочесть статью о выборе электрического полотенцесушителя для ванной.

Вернуться к содержанию

Преимущества коллекторной системы водоснабжения

Малое число соединений делает систему более надежной.

Можно регулировать интенсивность подачи воды или полностью отключить ее для каждого отдельного бытового устройства при помощи шарового крана, который монтируется в подводящей магистрали на выходе из распределителя.

Коллекторная схема водоснабжения современной квартиры

Простая профилактика и ремонт данной системы.

Учет ряда нюансов для каждого прибора, подключенного к системе, при обустройстве его защиты. Это наличие редукторов и фильтров, обеспечивающих нормальную подачу воды должного качества при оптимальном давлении к каждому подключенному устройству.

Монтаж магистралей не повредит интерьеру квартиры, поскольку все подключения скрыты.
Во время разработки проекта водоснабжения жилого помещения, следует заранее определиться с тем, какую схему использовать. Она должна соответствовать условиям использования устройств, потребляющих воду, в данном помещении.

Расчет и планировка устройства водопроводных магистралей – это дело для высококвалифицированного специалиста. Правильная установка системы также имеет огромное значение. Ее необходимо проводить в строгом соответствии с проектными документами и актуальными строительными нормативами.

Вернуться к содержанию

Видео

Правила водоснабжения и водоотведения жилого дома

Коммуникационные системы многоквартирных и частных домов формируются из сложных проектных работ, которые предусматривают разработку систем водоснабжения и водоотведения. Инженерные расчеты по проектированию коммуникаций проводятся с соблюдением всех правил водоподачи и канализации, которые определяют все необходимые нормативы.

К сведению

Подача водных ресурсов в жилые помещения основана на нормативной базе, представленной правительственной документацией. В ней предусмотрены не только правила на стадии проектирования, но и действия поставщика и пользователя этими ресурсами.

Нормативная база

Все нормативы, касающиеся правил водоснабжения и водоотведения жилых домов, как частных, так и многоквартирных, регламентируются несколькими документами.

Общее законодательство РФ:

1. Конституция России от 12.12.1993.
2. Жилищный кодекс РФ (ст.188 ФЗ) от 29.12.2004.
3. ФЗ №189 от 29.12.2009 «О введении в действие Жилищного кодекса Российской Федерации».

А также Тарифным регулированием, Стандартами раскрытия информации и Организацией водоснабжения и водоотведения жилых домов:

1. Постановление Правительства России №6 «О стандартах раскрытия информации в сфере водоснабжения и водоотведения» (от 17. 01.2013).
2. Приказ ФАСа №792/17 «Об утверждении форм предоставления информации, подлежащей раскрытию, организациями, осуществляющими горячее и холодное водоснабжение и водоотведение, и органами регулирования тарифов, а также Правил заполнения таких форм» от 19.06.2017.
3. Приказ Федеральной тарифной службы №2244-э «Об утверждении Регламента раскрытия информации» от 16.12.2014.
4. Постановление Правительства Российской Федерации от 13 мая 2013 №406 «О государственном регулировании тарифов в сфере водоснабжения и водоотведения».

Строительные нормы и правила

Системы водоотведения и водоснабжения жилого дома проектируются и строятся согласно нормативным правилам, регламентированным определенными документами. Эти правила разработаны для выведения внешних и внутренних коммуникационных систем.

К основным правилам подачи воды в жилые дома относятся следующее:

1. Все коммуникационные проекты, цель которых – водоснабжение жилых помещений, необходимо согласовывать с учетом всех нюансов при строительстве центральной канализационной системы.
2. Все системы для подачи воды должны быть окружены и защищены охранной зоной водопровода.
3. Подаваемая в жилые помещения вода, назначение которой хозяйственно-бытовая и пищевая деятельность, должна полностью удовлетворять санитарные нормы и соответствовать государственному стандарту качества.
4. Все системы водоснабжения и водоотведения должны быть выполнены согласно современным технологиям, предусматривать полную автоматизацию процессов и механизацию тяжелой работы человека.

Все строительные работы по проведению водных систем для подачи воды должны предусматривать следующие нюансы:

1. Особенности помещений тех объектов, куда предполагается подача.
2. Расположение и особенности источника питьевой и технической воды.
3. Требуемый расход воды, ее максимальный напор и качество.

Правила и нормы по устройству водоотведения:

1. Канализационная система должна располагаться и обустраиваться с учетом помещения, для которого она предназначается.
2. Водоотведение должно быть рассчитано не только на вывод бытовой или промышленной жидкости, но и на талые и дождевые воды.
3. Запертом служит проведение канализационных труб в потолке, стенах и полу жилых помещений.

Нормы водоснабжения и водоотведения в жилом доме

Нормы водоснабжения

Водопровод по подаче воды в каждое жилое помещение проектируется согласно СНиП 2.04.02-84. В нем прописано, что в каждой точке жилого здания (многоквартирный или частный дом) давление напора воды из крана разный. Так, на верхних этажах показатель зависит от такового на первом.

К сведению

Норма давления воды в кране зависит от этажности жилого дома. Для одноэтажного здания норма давления будет равняться 10 м в. ст. На каждый верхний этаж будет добавляться по 4 м в. ст.

Нормы водоотведения

Норма водоотведения в жилом доме определяется среднесуточным количеством сточных вод от одного пользователя. Этот показатель определяется в соответствии с нормами водоснабжения в зависимости от климатических, санитарно-гигиенических и экологических особенностей местности.

Нормы водоотведения складываются из сточных вод, поступающих в канализацию из каждой квартиры многоквартирного дома и из каждого частного дома. В районах с отсутствием канализации среднесуточная норма принимается из расчета 25 л/сутки на одного жителя.

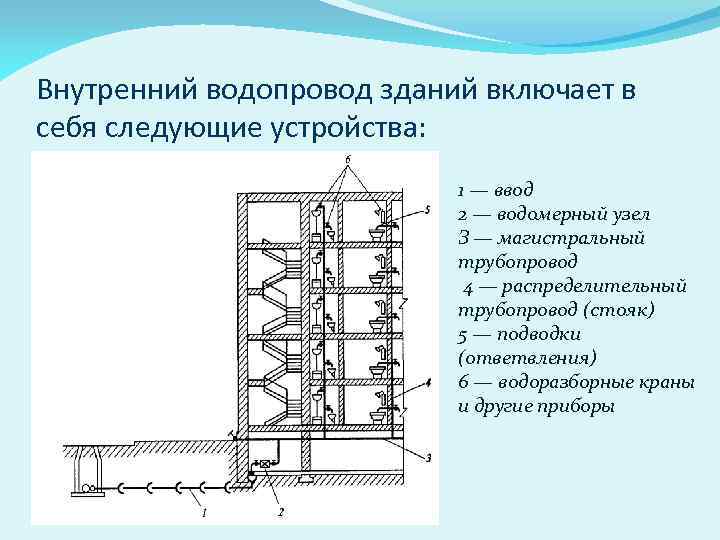

Особенности водопроводных систем многоквартирного дома

Обеспечение водоснабжения и водоотведения многоквартирного дома регламентируется ПП РФ №354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» от 6.05.2011.

Для подачи водного ресурса в многоквартирные дома применяют централизованную коммуникационную систему. Она отличается сложностью проектировки, поскольку подразумевает предоставление воды из общего источника в каждое помещение многоквартирного дома.

Схема движения воды при центральном водоснабжении:

1. Водозабор;
2. Станция водообработки;
3. Резервуары для воды;
4. Насосная станция;
5. Водопроводная сеть;
6. Потребитель.

Водоотведение

Канализационная система многоквартирного дома требует регулярной чистки, поскольку проходящие через трубы водоотведения отходы и стоки уменьшают их объем, что приводит к засорению. Правильно спроектированные системы обладают свойством самоочищения, которое возможно благодаря течению сточных вод под определенным давлением и наклоном.

Внимание

Периодическое прочищение, а также ремонтные работы, все же необходимы. Эти действия могут проводиться и самими жильцами, поскольку чистка проводится в соединительных элементах труб между унитазом или раковиной и сточной трубой.

Водоотведение многоквартирных домов оснащено гидрозатвором. Он предназначен для устранения скапливающихся газов в трубах и препятствия проникновения их в квартиры. Гидрозатвор представлен изогнутой формы трубкой, соединяющей раковины/унитазы/ванны со сточными трубами.

Особенности водоснабжения и водоотведения частного дома

Реализация подачи воды в частные дома осуществима двумя способами:

• частный;
• централизованный.

Частное водоснабжение намного проще осуществить, поскольку оно подразумевает бурение скважины или колодца на отдельном жилом участке, добываемая вода из которого поставляется только в один дом. Частный водопровод актуально для отдаленных от городов районов.

Дополнительная информация

Централизованная система подачи воды для частных домов проектируется реже, чем автономная, и предполагается для коттеджных поселков или комплексов таун-хаусов.

Водоотведение

Канализационные системы должны проектироваться вместе с системами подачи воды. Причем водоотведение частных домов должно подразумевать вывод не только стоков хозяйственно-бытовых вод, но и последствий ливней и талого снега. В настоящее время на каждом жилом участке располагается автономная система водоотведения. Ее местонахождение должно быть за 10-15 метров от дома, а также ограждено.

Чем шире и глубже будет вырыт канализационный водоотвод, тем больше количества сточных вод может быть выведено.

Правила пользования и предоставления

Водные ресурсы, предназначенные для пищевого и хозяйственно-бытового использования, поставляются в жилые квартиры и дома от поставщика (организации), с которой все собственники заключили договор- через управляющую компанию. Договорные отношения основаны на правилах Гражданского Кодекса РФ.

Эти правила описывают нормы составления договора, алгоритм учета и оплаты за используемый ресурс, порядок установки и снятия показаний со счетчиков. На основании обоюдного договора жильцы имеют право пользоваться водоснабжением. Без официального документа использование воды, предоставляемой организацией-поставщиком, является нарушением уголовного и административного кодексов. Этот порядок действует и на пользование системами водоотведения.

Правила оплаты водоснабжения и водоотведения

Оплату за водоснабжение и водоотведение собственники домов и квартир вносят ежемесячно, согласно представленным расчетам в квитанции. Оплата производится на счет управляющей компании.

Согласно ПП РФ от 6.05.2011 за №354 сумма в квитанции за горячую и холодную воду формируется исходя из количества её потребления (в кубических метрах). Общеустановленные правила определяют, что количество кубов воды водоотведения равно количеству кубов водоснабжения.

Внимание

Оплата за потребляемую воду формируется из показаний счетчиков, которые устанавливает УК. Счетчики должны полностью соответствовать стандартам Правительства России, а также обязательно быть опломбированы. Его показания ежемесячно заносятся в квитанцию, исходя из чего формируется сумма оплаты.

Если в квартире или доме счетчики на холодную и горячую воду не установлены, то сумма платежа определяется нормативами, рассчитанными на каждого зарегистрированного в квартире человека. За фактически проживающих в помещении жильцов плата формируется.

Правила расчета водоснабжения и водоотведения

Расчет водоотведения и водоснабжения проводятся по следующему алгоритму:

1. С установленного счетчика снимают показания и вписывают в графу в квитанцию. Если счетчики отсутствуют, то оплата производится по средним нормативам потребления, которые устанавливает местная администрация.
2. Производят умножение количества (в кубометрах) израсходованной холодной/горячей воды (показатели снятые со счетчиков) на тариф водоотведения (указан в квитанции).
3. Конечные показатели холодной и горячей воды складывают и получают сумму оплаты за водоотведение сточных вод из жилого помещения.

Показания канализационных систем многоквартирного дома и жилого различаются тем, что в первом случае оплата формируется из данных общедомового счетчика, а не с каждого прибора в каждой квартире.

Действия в случае несоблюдения норм водоснабжения и водоотведения

ВАЖНО

Отключение холодной воды – процесс, который должен занимать небольшой временной срок – 24 часа. Если срок устранения неполадок затягивается, то это считается нарушением норм водоснабжения.

Но, отключение холодной воды может быть плановым и аварийным. О плановом отключении УК обязана оповещать жильцов заблаговременно. Аварийное отключение должно быть ликвидировано в течении суток.

При внеплановом перебое с подачей воды жильцы должны позвонить в диспетчерскую аварийных служб. Если информация об отключении воды не известна, то сотрудники аварийной службы создают заявку на рассмотрение и в течение суток обязаны выяснить причины и оповестить звонившего. Если по истечению суток диспетчер не удовлетворил заявку обратившегося, то последний должен написать заявление в УК, в котором указывается причина и требование устранить проблему в короткие сроки. Рассмотрению заявления отводится 30 дней. При отсутствии каких-либо действий по решению проблемы со стороны УК, обратившийся вправе подавать жалобу в контрольно-надзорные службы города.

Незаконными случаями отключения воды считаются следующие:

• прекращение подачи ресурса для плановых работ без предварительного уведомления жильцов;
• задолженность жильцов за водоснабжение;
• уменьшение давления воды без причин;
• задержка воды даже после проведения плановых или аварийно-ремонтных работ.

Типы водопроводных труб для бытовых водопроводных систем

Каркас дома за стеной содержит жизненно важную водопроводную систему, обеспечивающую эффективную и безопасную работу вашего дома. В каждой жилой водопроводной системе есть подсистемы, включающие трубы водоснабжения, дренажные трубы, вентиляционные трубы и газопроводы.

Каждая подсистема действует как ключевой компонент в сложных системах водоснабжения, удаления отходов и т. д. При наличии множества вариантов трубопроводов следующая разбивка поможет вам определить наилучшие варианты для вашего дома или следующего проекта.

Варианты системы водоснабжения

Вода, поступающая в дом (питьевая вода) – либо из колодца, либо из коммунального предприятия (поставщик воды) – называется водоснабжением.

От душевой в главной ванной комнате до туалета в подвале ваша система водоснабжения обеспечивает эффективную циркуляцию воды по всему дому одним нажатием кнопки или простым поворотом ручки. Структура труб диаметром от ¼ дюйма до 1 ¼ дюйма поддерживает распределение этой воды.

Давайте рассмотрим типы трубопроводов, отвечающих за подачу воды.

• Медь: Медная труба, обычно используемая в домашних условиях, обеспечивает легкую портативность, которую можно легко транспортировать в дом и внутри него. Благодаря высокой теплопроводности и долговечности медные трубы обеспечивают домовладельцам долгую надежность.

Этот прочный металл имеет формуемые свойства, которые позволяют трубе изгибаться и принимать любую форму; однако, когда медные трубки требуют соединения, вы можете легко припаять эти трубы. Ассортимент припоев, флюсов и чистящих средств Oatey для изделий из меди обеспечивает необходимую уверенность при создании надежного соединения металлических деталей.

Несмотря на то, что свойства медных труб обеспечивают некоторую коррозионную стойкость, коррозия может проявляться в течение длительного периода времени. Проводите ежегодные проверки, чтобы обнаружить любые утечки, которые могут возникнуть с течением времени, и избежать опасностей для здоровья, связанных с коррозией.

Варианты размеров меди варьируются от ½ до 2 дюймов. Для жилых помещений чаще всего используются медные трубы типа L.

• PEX (пластик): Труба из сшитого полиэтилена, или PEX, приобрела популярность за последние три десятилетия среди профессионалов, домашних мастеров и домовладельцев. Почему? Меньше трубных соединений, работ по установке и возможных утечек. Этот гибкий пластиковый материал может огибать углы и проходить сквозь стены и полы, соединяясь с коллектором PEX, который сам подключен к основному водопроводу, тем самым устраняя необходимость подсоединения к трубе каждый раз, когда происходит изменение направления.

PEX также устойчив к коррозии и может расширяться, обеспечивая устойчивость к растрескиванию при понижении температуры до точки замерзания. Часто маркируется лаковым покрытием — красного или синего цвета — для различения линий горячего и холодного водоснабжения. PEX можно подсоединять к существующим металлическим линиям снабжения с помощью соответствующих фитингов, что полностью устраняет необходимость пайки.

Трубы и фитинги из PEX диаметром от ¼ дюйма до 1 ¼ дюйма (CTS) как в дюймовом, так и в метрическом диаметре, с номинальным гидростатическим давлением 160 фунтов на квадратный дюйм при 73°F и 100 фунтов на квадратный дюйм при 180° Ф.

• ХПВХ (пластик): Хлорированный поливинилхлорид или ХПВХ обладает свойствами, устойчивыми к коррозии и повреждению сильно хлорированной бытовой водой. Этот легкий термопластический материал может выдерживать температуры до 200°F. Все, что выше этой температуры, приведет к размягчению трубы и выходу из строя вашей водопроводной системы.

Хлор, присутствующий в ХПВХ, предотвращает образование бактерий в трубе до того, как вода попадет в ваш дом. Он обеспечивает превосходную механическую прочность в бытовых системах водоснабжения, легко соединяется с другими трубами и фитингами благодаря простому использованию растворяющего клея, такого как цемент Oatey из ХПВХ.

Варианты размеров из ХПВХ варьируются от ½ до 1 ¼ дюйма, размеры медных труб (CTS) и размеры труб от ½ до 2 дюймов, с номинальным гидростатическим давлением 400 фунтов на кв.

дюйм при 73°F и 100 фунтов на кв. дюйм при 180°F .

• Оцинкованные: Обычно устанавливавшиеся в домах, построенных до 1960 года, стальные оцинкованные трубы были погружены в защитный цинк для предотвращения коррозии. Менее дорогие, чем медные, оцинкованные трубы имеют больший диаметр, что обеспечивает более высокую скорость потока через них.

Жесткая вода содержит карбонат кальция, который в сочетании с карбонатом цинка образует защитный слой, устойчивый к коррозии. Тем не менее, ожидаемый срок службы оцинкованных труб уменьшается с течением времени при длительном использовании, поскольку слой ухудшается, вызывая надвигающийся отказ вашей системы водоснабжения.

Мягкая вода не содержит карбоната кальция, поэтому цинковый слой подвержен коррозии. Когда этот тип воды проходит через трубу, он повреждает защитный слой цинка, делая сталь уязвимой для коррозии и ржавчины. Это сокращает срок службы труб в течение более короткого периода времени, чем жесткая вода.

По этим причинам мы рекомендуем вам заменить оцинкованные трубы одним из вышеперечисленных вариантов, чтобы обеспечить оптимальное функционирование вашей домашней системы водоснабжения и безопасность для здоровья.

Варианты дренажно-сливно-вентиляционных систем

Сантехнические дренажно-сбросно-вентиляционные системы, или DWV, состоят из двух типов труб: 1) дренажных труб, образующих сеть для отвода стоков от различных приспособлений; и 2) вентиляционные трубы, которые удаляют и предотвращают утечку нежелательного газа внутрь здания. Вентиляционные трубы также поддерживают необходимый баланс давления, чтобы вода могла течь.

Система DWV использует гравитацию и вытеснение воздуха по всей сети трубопроводов, чтобы правильно функционировать и «дышать». В упрощенном примере подумайте о крошечных отверстиях на крышке чашки для кофе, которые позволяют воздуху поступать в контейнер. Без надлежащего потока воздуха в чашке не было бы достаточного вытеснения воздуха для равномерного вытекания жидкости, что очень затрудняло бы глоток. Короче говоря, чтобы жидкость вышла, воздух должен войти внутрь.

Все водопроводные системы DWV требуют как минимум одного вентиляционного отверстия через линию крыши дома. Это проникновение позволяет воздуху поступать в систему, а также позволяет выходить канализационным газам. Для предотвращения засоров трубы в системе DWV имеют больший диаметр, чем подающие трубы: от 1-¼ дюйма до 4 дюймов.

Давайте углубимся в сложную сеть трубопроводов DWV, чтобы увидеть, какие трубы обеспечивают эффективность этой важнейшей системы.

• ПВХ: Трубы из поливинилхлорида обеспечивают экономию средств благодаря своей гибкости, долговечности и простоте установки. ПВХ также устойчив к коррозии от кислот, щелочей, солей и окислителей.

Исследования показали, что этот низкоуглеродистый пластиковый трубопровод имеет более низкую частоту отказов, чем другие трубы. Используйте такие продукты, как Hercules® PVC Purple Primer и Multi-Purpose PVC Clear Cement, для грунтовки и цементирования соединений, чтобы предотвратить возможные поломки сантехники.

Хотя этот тип трубы может выглядеть похожим на белый, трубы и фитинги из ПВХ сортамента 40, трубы из ПВХ DWV не выдерживают давления. Системы DWV используют гравитацию для уменьшения значительной нагрузки на ПВХ.

• ABS: Акрилонитрил-бутадиен-стирол содержит химическое вещество, называемое бисфенолом А, или BPA, которое увеличивает срок службы за счет упрочнения трубы. В отличие от двухэтапного процесса соединения ПВХ, ABS использует цемент, такой как Hercules® ABC Black Medium-Bodied PVC Cement для легкого одноэтапного соединения.

ABS легко отличить по черному цвету. Хотя этот тип труб не такой гибкий, как ПВХ, он прочнее и устойчив к трещинам, разрывам и т. д., а также может выдерживать экстремально низкие температуры. ABS доступен в США длиной 10 и 20 футов.

• Чугунная канализационная труба: Эта сверхпрочная железная труба обладает несколькими характеристиками, благодаря которым ее более высокая цена оправдывает вложения. Чугунная труба без втулки диаметром всего четыре дюйма все еще может выдерживать почти 5000 фунтов на погонный фут. Обладая огнеупорными свойствами, а также низким уровнем звукопередачи, чугун является самым тихим в категории DWV.

Предостережение? Его прочность сочетается с большим весом, что может привести к проседанию и растрескиванию, а также к сложному ремонту. Неразбавленные сильные кислоты с рН ниже 4,3 могут вызвать коррозию. Когда отходы перемещаются по чугунным трубам, газообразный сероводород вызывает химическую реакцию, вызывая повреждение трубопроводов.

Несмотря на то, что трубы этого типа все еще производятся, они обычно используются в старых домах.

Медь: В отличие от других медных труб, медные трубы DWV нельзя использовать в системе водоснабжения. Несмотря на больший диаметр, его стенки тоньше, а максимальное номинальное давление составляет всего 15 фунтов на квадратный дюйм. Это эффективно ограничивает его использование системами с небольшим давлением или без него. Как и чугунная канализационная труба, медь DWV обычно используется в старых домах.

Медные трубы DWV имеют различимую желтую маркировку с толщиной стенки 0,040 для трубы диаметром 1 ¼». стальные трубы уступили место более современным и инновационным трубным решениям, описанным выше

Газовая система

Газопроводные системы используют давление для подачи природного газа или сжиженного нефтяного газа в вашу систему отопления Начиная с источника, природный газ поступает из выше, чтобы снизить давление через систему труб.Прежде чем выйти из этой системы распределения, газ должен пройти через внешний регулятор давления, чтобы снизить скорость потока перед входом в ваш дом.

Самым старым и наиболее часто используемым вариантом трубопровода для бытовых газовых систем является труба из черного железа.

• Черный чугун: Свойства черного чугуна включают термостойкость и долговечность при номинальном давлении не менее 150 фунтов на квадратный дюйм. Из-за толстых стенок в эту прочную металлическую трубу нелегко проникнуть. Это дает домовладельцам уверенность в том, что трубы не будут пропускать потенциально смертельный газ по всему дому.

Его пластичность позволяет использовать резьбовые фитинги, исключая необходимость сварки. Эти трубы можно соединять вместе, образуя герметичное уплотнение с помощью тефлоновой герметизирующей ленты.

Заключение

Теперь, когда вы ознакомились с различными типами водопроводных труб, используемых в бытовых водопроводных системах, помните о внешних условиях, которые могут нарушить работу систем в вашем собственном доме. Например, используйте подходящие материалы для крепления трубопровода в вашем доме, такие как вешалки для расходных материалов.

Не менее важно помнить, что эффективность ваших систем водоснабжения, ГВС и газоснабжения требует регулярного технического обслуживания. Это лучший способ сохранить долговечность и оптимальную производительность ваших систем, независимо от типа трубы.

Все, что вам нужно знать!

Вода — это сущность жизни. Цивилизации выросли там, где была вода, например, на берегу реки. Вода необходима для выполнения различных бытовых действий в повседневной жизни. Следовательно, водопровод (то есть водоснабжение и водоотведение) стал неотъемлемой частью любого домостроения. Предоставление услуг водоснабжения в доме известно как жилая водопроводная система. Это сложная и одна из самых дорогостоящих систем для установки и ремонта. В этой статье кратко рассказывается о водопроводной системе дома, которая будет очень полезна для понимания ее конструкции, назначения, работы и обслуживания.
Жилая водопроводная система представляет собой сложную сеть, состоящую из труб горячего и холодного водоснабжения, приспособлений и приборов, дренажных труб, ловушек, вентиляционных труб, резервуаров для хранения воды и т. д. Она проходит либо незаметно внутри стен, либо по стенам.

Цели хорошей водопроводной системы:

• Поставка безопасной питьевой воды (питьевой воды) в адекватных количествах при правильном давлении и в нужном количестве.
• Проверьте наличие утечек, чтобы свести к минимуму потери воды или, скажем, исключить утечки.
• Ни в коем случае нельзя смешивать питьевую воду со сточными водами.
• Эффективный сбор и удаление сточных вод из дома.
• Предотвращает проникновение зловонных газов в дом и облегчает их выход.
• Дренажная труба из дома должна иметь доступ к канализационным линиям или септику с уклоном вниз, минимум 1/4 дюйма на фут уклона, т. е. 20 мм на 1 м, и максимум 3 дюйма на фут, т. е. 80 мм на 1 м.
• Предоставление люков для очистки дренажных труб.
• Сантехника, материалы и качество изготовления должны соответствовать стандартам качества.

Тремя основными частями жилой водопроводной системы являются:

• Система водоснабжения (подача воды в дом) утилизация использованных (сточных) вод)

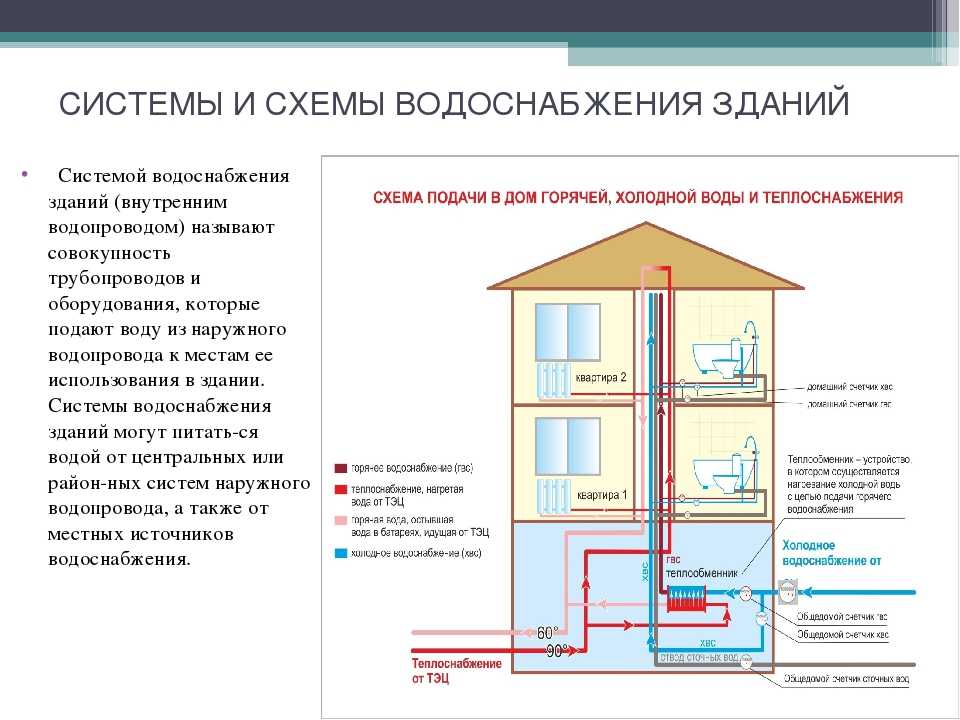

Courtesy – Схема водопровода и трубопроводов

Красный обозначает подачу горячей воды
Green , обозначающий систему дренажа
Желтый , обозначающий систему Vent (AIR)

Работа жилой водопроводной системы:

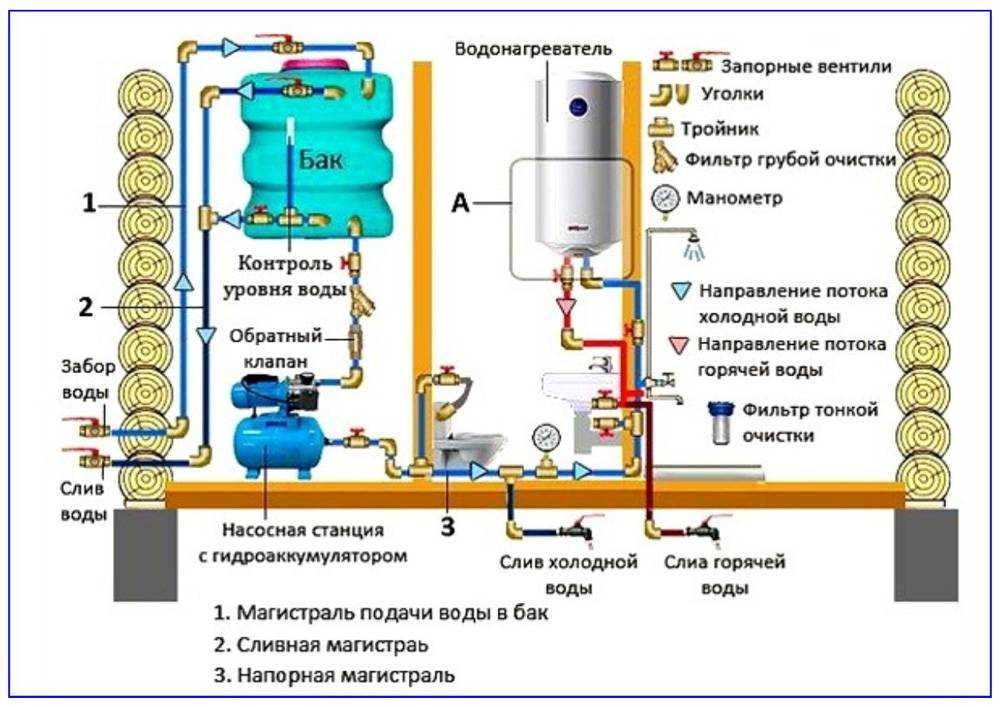

(а) Система снабжения воды:

01. . подается от муниципалитета или частной компании по водоснабжению или через частную подземную скважину.

02.  Эта вода поступает в дом по магистральному водопроводу (также известному как водопровод). Водоснабжение в доме осуществляется либо по системе прямого водоснабжения, либо по системе косвенного водоснабжения. Схема сети системы водоснабжения будет зависеть от того, будет ли подача круглосуточной или прерывистой.

• Система прямого водоснабжения: Все водовыпуски дома получают воду непосредственно из водопровода. Питьевая вода есть во всех кранах. Это возможно, когда источник воды подает воду 24 часа в сутки 7 дней в неделю с высоким напором воды, достаточным для подачи воды под соответствующим давлением во все краны.
• Система косвенного водоснабжения: Вода из водопровода подается в резервуары для хранения воды. Затем вода доставляется в дом из резервуара для хранения воды. Эта система применяется там, где водоснабжение от сети недоступно в течение дня. Он также используется, когда давление воды в водопроводе недостаточно для подачи воды во все краны с соответствующим давлением.

03.  Основная линия подачи (нижняя труба в случае косвенной системы водоснабжения) затем разделяется на две ответвления. По одному ответвлению вода поступает в водонагреватель, а по другому ответвлению идет холодная вода.

04.  От водонагревателя линия горячей воды проходит параллельно линии холодной воды. Обе линии подводят воду к приборам и приборам по всему дому.

05.  Таким образом, это в основном сеть труб для распределения и доставки воды.

06.  Подземные и подвесные резервуары и перекачка воды также требуют тщательного рассмотрения.

07.  Иногда также устанавливаются бустерные насосы, чтобы подавать воду с равномерным и адекватным давлением.

(b) Светильники и приборы:

01.   В доме имеется различное санитарно-техническое оборудование и приборы.

• Оснащение: раковины, ванны, душевые кабины и ванны для стирки (для туалетов и наружных кранов (нагрудников) требуется только линия холодной воды)
• Бытовая техника: водонагреватели, посудомоечные машины, стиральные машины, умягчители воды

02.  Все приборы и приборы нуждаются в воде при различном напоре воды и расходе воды. Давление на арматуру и приборы должно быть не менее 1,2 кг/см² (напор 12 м) и не более 5 кг/см² (напор 50 м). Следует соблюдать осторожность при фиксации высоты светильников, чтобы был доступен достаточный напор воды.

03.  Водоотвод на арматуре и приборах регулируется кранами (кранами) и вентилями.

04.  В настоящее время доступны сложные смесители, требующие базового минимального давления и надежной гидравлической конструкции.

(c) Дренаж или отведение сточных вод:

01.   Затем использованная вода поступает в дренажную систему (систему сточных вод).

02.  Перед попаданием в дренажные трубы использованная вода сначала проходит через дренажные ловушки.

• Ловушка: U-образная труба. Он удерживает стоячую воду и предотвращает попадание и распространение грязных канализационных газов в пространство помещения.

03.  Дренажная система работает исключительно под действием силы тяжести. Все сточные воды стекают вниз по ряду труб большого диаметра.

04.  Дренажные трубы присоединяются к системе вентиляционных труб.

• Вентиляционная труба: Вентиляционные трубы открыты с верхнего конца, откуда они подают свежий воздух в дренажную систему, заставляя дренажную воду стекать вниз. Эти трубы выходят из дома на крышу.

05.  Все сточные воды в конечном итоге попадают в магистральный канал сточных вод, который выходит из дома и подключается либо к городской канализационной линии, либо к септиктенку и выгребной яме, где канализационная линия отсутствует.
