Проектирование систем местной вентиляции в производственных помещениях

В различных помещениях с выделениями токсичных, горючих, взрывоопасных веществ, а также различных пылевоздушных смесей и других вредностей необходимо устройство местных приточных и вытяжных систем вентиляции. Вытяжными системами можно удалять загрязнитель непосредственно у мест образования при помощи различных укрытий, зонтов, шкафов и других специальных вытяжных устройств местной вентиляции. Приточные системы используются в нескольких вариациях, это либо компенсация местной вытяжной вентиляции, либо зонирование и распределение потоков воздуха, для предотвращения распространения вредностей, либо воздушное душирование для обеспечения необходимых требований качества воздуха в рабочей зоне.
Основными устройствами для местной вентиляции являются зонты, вытяжные шкафы и бортовые отсосы, удаление стружек и другой мелкодисперсной пыли производится системами аспирации, но деление это довольно условно и зависит от каждого конкретного производства.
Проектирование и расчет вытяжных зонтов

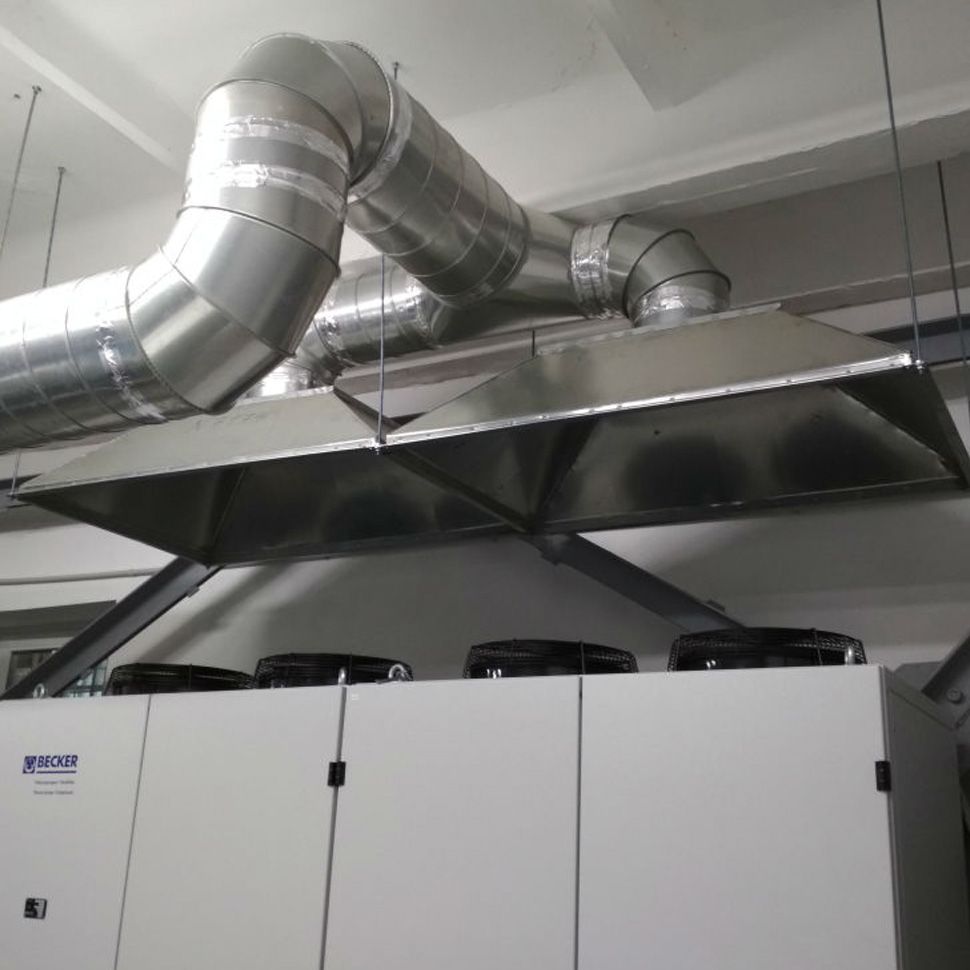

	Над оборудованием, выделяющим различные вредности, над производственными и сварочными столами устанавливаются вытяжные зонты. При проектировании кузнечных, токарных и других цехов, в которых зонты установлены над оборудованием, выделяющим масло, в конструкции зонта либо в воздуховоде за ним устанавливается жироуловитель.  Воздуховод прокладываются с уклоном и в нижней точке оборудуются вентилями для слива масла, в нижней части вентилятора также возможна установка вентиля для слива масла. Для расчета зонта необходимы размеры стола или оборудования, которое он будет защищать, а также его температуру. Размеры зонта принимаются таким образом, чтоб они перекрывали стол  или оборудование с запасом минимум 10-15%
Расчет расхода воздуха зонта для местной вентиляции ведется по скорости в сечении и рассчитывается по формуле: L = F x V x 3600 м3/ч где, L – расход воздуха в м3/ч, F – площадь сечения зонта в м2, V – рекомендуемая скорость в сечении зонта в м/с.
Рекомендуемая скорость для эффективного улавливания зонта системы местной вентиляции открытого с: четырех сторон — 1,05-1,25м/с трех сторон – 0,9-1,05м/с двух сторон – 0,75-0,9м/с одной стороны – 0,5-0,75м/с
	Для снижения эксплуатационных расходов, за счет снижения расхода воздуха, если это позволяет технологический процесс, можно закрыв его с одной, двух или даже трех сторон, это позволит снизить расход практически в два раза. Проектирование зонта местной вентиляции над нагретой поверхностью Проектирование и расчет зонта, установленного над нагретой поверхностью значительно сложнее и зависит температуры и размеров нагретой поверхности а также от высоты установки зонта. От нагретой поверхности образуется конвективная струя, которая по мере подъема втягивает в себя воздух и имеет определенный угол раскрытия зависящий от разности температур нагретой поверхности и температуры в помещении. Для правильного проектирования необходимо рассчитать площадь конвективной струи на высоте установки зонта, именно по этим данным необходимо подбирать зонт. Полюс струи — предполагаемая точка в которой сходятся лучи раскрытия находится ниже тела на две ширины проведя касательные можно определить размеры зонта, а для подбора вентилятора необходимо рассчитать расход воздуха.
Расход воздуха конвективной струи местной вентиляции где,  — расход воздуха в м3/с,  — тепловой поток от нагретой поверхности, образовывающийся при формировании конвективной струи в кВт, F – площадь нагретой поверхности в м2, h – расстояние между нагретой поверхностью и зонтом.
Расчет объема воздуха местной вентиляции при использовании вытяжных шкафов
	В основном вытяжные шкафы используются в больницах, аптеках, химических и фармакологических лабораториях, в аккумуляторных и других помещениях в которых необходима либо стерильность, либо удаление высокотоксичных вредностей. Вытяжной шкаф обычно закрыт со всех четырех сторон, одна из сторон открывается, для загрузки или разгрузки материала, основной особенностью является то что вредности выделяются в закрытом объеме и удаляются сразу у места образования. Основной задачей местной вытяжной вентиляции является удаление этих вредностей и обеспечение в заданной скорости в рабочем проеме.
Рекомендованная скорость в рабочем проеме вытяжного шкафа местной вентиляции: Если плотность газов близка к плотности воздуха – 0,35м/с Если концентрация ПДК=6-10мг/м3, то скорость – 0,8-1,0м/с Если концентрация ПДК= до 4мг/м3, то скорость – 0,9-1,2м/с Если концентрация ПДК= до 2мг/м3, то скорость – 1,1-1,6м/с Если в шкафу выделяется высокотоксичная пыль, свинцовая или марганцевая то – 2,0-3,5м/с Это обобщенные минимальные данные, больше необходимые в целях ориентирования, в каждом конкретном случае необходим точный расчет, который могут провести специалисты нашей проектной фирмы по вентиляции и отоплению, ведь современных технологических процессов появилось великое множество, а соответственно и веществ, от которых необходимо защитить помещение. Поэтому и расчет в каждом конкретном случае необходимо проводить не по рекомендуемой скорости, а по объемам выделяющихся вредностей и их физическим параметрам.
Объем воздуха для вытяжного шкафа местной вентиляции L = F x V x 3600 м3/ч   где, L – расход воздуха в м3/ч, F – площадь сечения проема в м2, V – рекомендуемая скорость в сечении проема в м/с. Как видно, формула такая же как и для расчета зонта, основным отличием является рекомендуемая скорость в сечении проема.
Расчет бортовых отсосов системы местной вентиляции производственных помещений В гальванических цехах и в других производственных помещениях, в которых используются ванны с различными растворами вредных химических веществ необходимо устройство местной вытяжной вентиляции. Для этого используются бортовые отсосы различной конструкции, если ширина ванны не превышает 700мм, то бортовой отсос устанавливается только с одной стороны, если ширина больше, то бортовые отсосы необходимо устанавливать с двух сторон. Если уровень жидкости находится в пределах 80-150мм от оси заборной щели(1), то используются простые бортовые отсосы, если расстояние находится в промежутке 150-300мм, то необходимо использовать опрокинутые бортовые отсосы(2), при этом объем воздуха резко уменьшается.
Расход воздуха бортового отсоса местной вентиляции определяется по формуле где, L – расход воздуха в м3/ч,  – коэффициент, учитывающий допустимую высоту подъема вредностей над поверхностью испарения,  — коэффициент, зависящий от уровня жидкости в ванной и ширины щели в бортовом отсосе,  — коэффициент учитывающий подвижность воздуха в помещении и температуру жидкости в ванной,  — длинна ванной в м,  — температура жидкости в ванной,  — температура воздуха в помещении. Значения коэффициентов очень сильно влияет на итоговый результат, именно поэтому их необходимо учитывать при проектировании местной промышленной вентиляции, и именно поэтому для каждого конкретного производства необходим индивидуальный расчет. Вытяжные шкафы, зонты и бортовые отсосы, это практически все оборудование, используемое для местной вентиляции, но его можно модернизировать различными способами под конкретные нужды. В кулинарии, например, используются остекленные шторы, а некоторых производствах, где нет возможности установить зонт используются вытяжные панели, которые больше похожи на наклонный зонт  и множество других доработок и интеграций все зависит от конкретной задачи установленной заказчиком.
Местная приточная вентиляция на производстве Разновидностей местной приточной вентиляции не так много, во-первых, это воздушные души, во-вторых, это воздушные и воздушно-тепловые завесы, и в-третьих организация воздушных потоков для правильного перетекания воздуха из одной зоны в другую.
	Воздушный душ позволяет создать необходимый микроклимат на отдельном локальном месте, в основном используются в летнее время для борьбы с избытками тепла. Основной задачей является создание зоны с заданной подвижностью воздуха в необходимом месте, для обеспечения комфортной работы персонала. Увеличение подвижности воздуха сдувает влагу с тела, благодаря чему человек быстрей охлаждается и чувствует себя более комфортно. Основной задачей является выбор температуры воздуха и его подвижность. При низкой температуре воздуха человек может простудиться, даже при низкой подвижности воздуха, а при высокой подвижности воздуха простудиться можно, даже если не охлаждать воздух.
Использование воздушно-тепловых завес в системах местной приточной вентиляции Основным назначением воздушных завес является зонирование и разграничение сред. При проектировании систем вентиляции и отопления зданий нельзя забывать про воздушные завесы благодаря ним можно сохранить тепло в зимний период и холод в летний. Завесы устанавливаются над дверями, воротами и другими открывающимися проемами для разделения наружного воздуха и внутреннего, воздушной стеной. Если завеса забирает воздух из помещения и не подогревая подает его обратно, то такая завеса называется воздушной, а если подогревает воздух то называется воздушно-тепловой. По типу установки воздушные завесы бывают с нижней подачей воздуха(1), с верхней(2) и боковой(3). Завесы с нижней подачей лучше защищают от холода в зимнее время, но могут забиваться, с верхней подачей лучше защищают холод в летнее время, боковые используются чаще всего на широких и высоких воротах.
Устройство местной приточной и вытяжной вентиляции Помимо проектирования местной вентиляции специалисты нашей компании VETER.PLUS выполняют монтажные и пусконаладочные работы по всем проектируемым системам. Можем выполнить не только подбор а и поставку основного оборудования, выполняем работы по его запуску, наладке и последующему сервисному обслуживания. Наши специалисты выполняют монтаж воздуховодов и оборудования промышленной вентиляции, на достаточно сложных объектах, в числе наших выполненных объектов есть множество различных промышленных и производственных помещений, цехов, заводов. Обращайтесь и наши проектировщики подберут для вас наиболее оптимальное решение.

Системы общеобменной вентиляции

Системы общеобменной вентиляции классифицируют по следующим характерным признакам:

—        По способу создания давления для перемещения воздуха: с естественным и искусственным (механическим) побуждением;

—        По назначению: приточные и вытяжные, приточно-вытяжные;

—        По зоне обслуживания: общеобменные, местные;

—        По конструктивному исполнению: канальные и бесканальные.

Естественная и механическая вентиляция

При естественной вентиляции воздухообмен осуществляется из-за разницы давления снаружи и внутри объекта.

Различают неорганизованную естественную систему вентиляции, под которой понимается воздухообмен в помещении, происходящий за счет разности давлений внутреннего и наружного воздуха и действий ветра через неплотности ограждающих конструкций, а также при открывании форточек, фрамуг и дверей.

Также различают организованную естественную систему вентиляцию, под которой понимается воздухообмен, происходящий за счет разности давлений внутреннего и наружного воздуха, но через специально устроенные приточные и вытяжные проемы, открытие которых регулируется. Для создания пониженного давления в вентиляционном канале может использоваться дефлектор.

Системы естественной вентиляции просты в эксплуатации, обслуживании и не требуют дорогостоящего оборудования и расхода электрической энергии. Однако зависимость эффективности этих систем вентиляции от переменных факторов (температуры воздуха, направления и скорости ветра), а также небольшое располагаемое давление не позволяют решать с их помощью все сложные и многообразные задачи в области вентиляции.

 Механическая вентиляция

При механической вентиляции воздухообмен происходит за счет разности давления, создаваемой вентилятором. Этот способ вентиляции более эффективен, так как воздух предварительно, в зависимости от требований, может быть очищен от пыли (грязи) и доведен до требуемой температуры и влажности.

В механических системах вентиляции используются:

—        вентиляторы,

—        электродвигатели,

—        воздухонагреватели (калориферы),

—        шумоглушители,

—        фильтры (пылеуловители),

—        автоматика (шкафы управления, датчики температуры, датчики давления и пр.),

позволяющие осуществлять воздухообмен в больших пространствах с заданными алгоритмами работы.

Такие системы могут подавать и удалять воздух из локальных зон объекта в необходимом количестве, независимо от изменяющихся факторов окружающей воздушной среды. При необходимости воздух подвергают различным видам обработки (нагреванию, очистке, увлажнению), что практически невозможно в системах естественной вентиляции.

Затраты электрической энергии на работу систем механической вентиляции могут быть довольно большими.

 Приточные и вытяжные системы вентиляции

Приточной системой вентиляции называется система, подающая в помещение объекта определенное расчетом количество воздуха, который может подогреваться в зимний период и охлаждаться в летний.

Вытяжная система вентиляции служит для удаления из помещения объекта отработанного воздуха.

Приточно-вытяжная система вентиляция характеризуется наличием  в своем составе элементов приточной и вытяжной вентиляции.

 Общеобменные и местные системы вентиляции

Местной системой вентиляцией называется такая система вентияции, при которой воздух подают на определенные места объекта (местная приточная вентиляция), а также загрязненный воздух удаляют только от необходимых мест образования вредных выделений (местная вытяжная вентиляция).

Применение:

—        Воздушные тепловые завесы;

—        Местные отсосы;

—        Вытяжка на кухне.

Общеобменные системы вентиляции – как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении объекта, так и объекта в целом или в значительной его части.

Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемых помещений бъекта.

Канальные и канальные системы вентиляции

Канальная система вентиляции строится в виде разветвленной сети и служит для перемещения воздушных масс по воздуховоду.

Если воздуховодных каналов нет, то такая система вентиляции называется бесканальной.

ООО «Альтаир-25» предлагает услуги по проектированию  и монтажу  систем общеобменной вентиляции объектов любой сложности. Заявку на услугу можно оставить по тел. 410-433,  отправить в разделе Контакты или на Е-mail: [email protected]

Страница не найдена | WorkSafe

Типы местной вытяжной вентиляции

Многие рабочие процессы создают в воздухе вредные загрязняющие вещества, которые могут вдыхать сотрудники и другие лица в здании. Местная вытяжная вентиляция, также известная как LEV, — это система, которая отводит загрязняющие вещества в воздухе от зон дыхания, чтобы уменьшить воздействие вредных загрязнителей на рабочем месте.

Использование этого типа вентиляции защитит от повреждения дыхательных путей , когда воздух в противном случае был бы опасен для дыхания. Продолжайте читать, чтобы узнать больше о типах местной вытяжной вентиляции, компонентах систем LEV и зачем они вам нужны.

Зачем нужна местная вытяжная вентиляция?

Существует несколько причин, по которым вам необходимо установить системы LEV на вашем рабочем месте. Помимо основного преимущества обеспечения безопасности ваших сотрудников, существуют законы, требующие от вас создания здоровой рабочей среды. Используя систему LEV, вы создадите более безопасную рабочую среду для своих сотрудников.

Законы

Если на вашем предприятии образуются пыль или другие загрязняющие вещества, попадающие в воздух, по закону вы обязаны защищать своих сотрудников. Система LEV удаляет из воздуха вредные загрязняющие вещества, снижая вероятность плохого качества воздуха и делая его более безопасным местом для работы ваших сотрудников.

Безопасность

При выполнении некоторых видов работ в воздух выбрасываются дымы, пары и другие опасные частицы. Если сам рабочий процесс не может быть заряжен для уменьшения производимого загрязнения, то местная вытяжная вентиляция является лучшим способом уменьшить воздействие переносимых по воздуху наночастиц. RPE должен быть последним средством защиты пользователя.

Существует множество опасных частиц, которым могут подвергаться рабочие. Например, у рабочих могут возникнуть проблемы из-за вдыхания мучной пыли, паров краски и т. д. Эти типы частиц являются хорошо известными причинами проблем со здоровьем, таких как астма, рак легких или другие виды легочных заболеваний.

Долгосрочные преимущества систем LEV

Одно из долгосрочных преимуществ установки системы LEV на вашем рабочем месте заключается в том, что она обеспечит безопасность ваших сотрудников и снизит риск легочных заболеваний. Это также повысит безопасность вашей рабочей среды.

Типы местной вентиляции

Защитный колпак

В этой системе вентиляции колпак окружает место, откуда поступают загрязнители или частицы. Сюда также входят частично закрытые колпаки, которые блокируют только две или три стороны помещения.

Приемный колпак

Приемный колпак расположен над источником выбросов. Он расположен в месте образования загрязняющих веществ и получает загрязняющие вещества с высокой скоростью воздушного потока.

Улавливающий кожух

Система имеет достаточно сильный воздушный поток для всасывания загрязненного воздуха. По сути, этот тип вентиляции удаляет вредные для здоровья частицы из воздуха, втягивая воздух вместе с опасными частицами в вытяжку.

Есть много типов улавливающих колпаков. К ним относятся подвижные, стационарные, переносные и многое другое.

LEV Компоненты

Местная вытяжная система вентиляции состоит из многих частей. К ним относятся вытяжка, воздуховод, фильтр или воздухоочиститель, вентилятор и выхлопная труба. Каждый из этих компонентов играет жизненно важную роль в поддержании хорошего качества воздуха для ваших сотрудников и помогает удерживать вредные частицы в воздухе.

Капот

Основной частью системы LEV является колпак. Это часть системы вентиляции, которая улавливает загрязненный воздух.

Чтобы быть эффективным, он должен быть расположен близко к источнику загрязнения и, по возможности, должен охватывать рабочую зону. Если он не ограждает помещение, есть вероятность, что загрязненный воздух может попасть на рабочее место. Это противоречило бы цели системы LEV.

Воздуховод

Загрязненный воздух проходит через воздуховод, чтобы попасть в воздухоочиститель или фильтр. Важно обслуживать воздуховоды системы LEV, поскольку скопление пыли может привести к снижению производительности системы, пожарам, взрывам или разрушению воздуховодов.

Фильтр

Это жизненно важная часть системы LEV, поскольку фильтр очищает загрязненный воздух.

Убедитесь, что фильтр работает с типом загрязнения в вашей рабочей зоне и что его несложно очистить или заменить. Это значительно облегчит техническое обслуживание LEV. Когда вы проходите тестирование LEV, это одна из вещей, которые будут проверены. Убедитесь, что воздухоочиститель не поврежден.

Вентилятор

Вентилятор перемещает загрязненный воздух через всю систему LEV. Он будет забирать воздух из вытяжки, через воздуховоды и в выхлопную трубу. Вентиляторы должны иметь достаточно хороший поток для перемещения частиц и прохождения их через систему.

Выбор правильного типа и размера вентилятора важен для правильной работы вашей системы LEV.

Выхлопная труба

Выхлопная труба является конечным пунктом системы LEV. Здесь загрязненный воздух выходит наружу. Убедитесь, что вы соблюдаете правила техники безопасности, чтобы разместить вытяжную трубу в безопасном месте вдали от соседних зданий или общественных мест.
