Размер окна в котельной

При строительстве частного дома или коттеджа немало внимания уделяют обустройству помещения для котельной. Для организации отопительной системы используются разные виды котлов, но большим спросом пользуется газовое оборудование. Существенное значение при обустройстве отопления имеет размер окна в котельной. Монтаж этого элемента конструкции проходит по правилам, регламентированным в нормативных актах.

Соблюдение нормативов при сооружении бойлерной обеспечивает безопасную эксплуатацию отопительной системы. Поэтому нужно тщательно изучить все нюансы и тонкости монтажа таких сооружений.

Общие требования к топочным зданиям

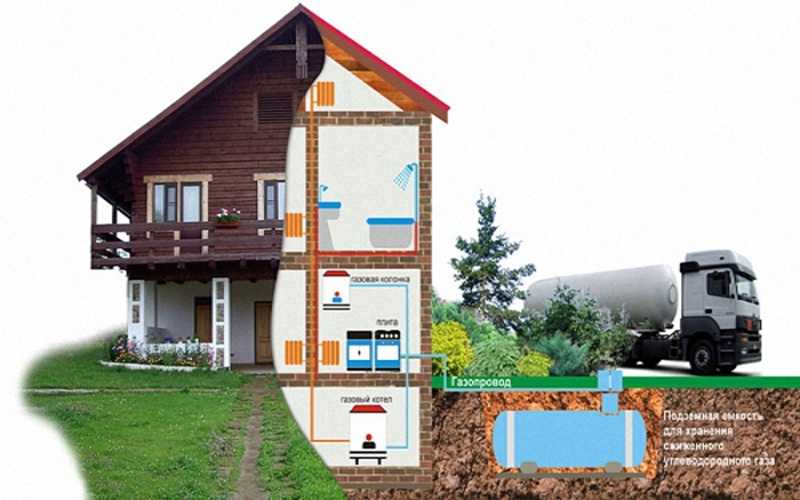

Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.

Котел может находиться внутри дома:

• на чердачном или мансардном этаже;
• в подвальном помещении;
• на кухне.

Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).

Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:

1. Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
2. При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
3. При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
4. Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
5. Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
6. Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
7. Обязательно наличие естественного освещения и системы вентиляции.

Внимание! Разрешается оборудовать одно помещение не более, чем 2 котлами.

Строительство бойлерного отделения желательно начинать с подготовки проекта.

В нем учитывают все требования, отвечающие следующим подзаконным актам:

• СНиПу (строительным нормам и правилам), действующим в отношении топочного оборудования;
• своду правил (СП), регламентирующему проектирование индивидуальных систем отопления.

Высота потолков и объём помещения

Высота потолков топочного помещения должна быть не менее 2.5 метров. Но если мощность котла меньше 60 киловатт, то допустимая высота потолка может составлять 2 метра.

Ещё одно требование предъявляется к объёму помещения. На один газовый котёл мощностью до 30 кВт должно приходиться не менее 7.5 кубометров помещения; оборудование мощностью 30–60 кВт требуют 13.5 м3; котлы мощностью 60–200 кВт устанавливаются в топочных, объёмом не менее 15 м3.

Другими словами: если в котельной высота потолка 2.5 метра, то площадь для установки оборудования мощностью свыше 60 кВт должна составлять не менее 6 квадратных метров. То есть 2*3 метра и с высотой потолка 2.5 метра.

Вентиляция

Топочная обязана оборудоваться вентиляцией! Вентиляционный канал, должен выходить непосредственно на улицу и не сообщаться с другими помещениями. И также необходимо организовать приток воздуха в котельную: установить в стене приточный клапан или поставить жалюзийную решётку на входной двери.

Приток воздуха в топочные помещения должен быть трёхкратным. Это означает, что воздушные массы в помещении за один час должны смениться три раза. Например, в котельной объёмом 15 м3 воздухообмен должен составлять 45 кубометров в час.

Если приток воздуха будет недостаточным, это станет причиной плохого сгорания газа. При этом остаточные продукты горения начнут скапливаться в помещении. Это не только повысит взрывоопасность, но и поспособствует накоплению в котельной опасных веществ, например, меркаптана. Этим веществом дезодорируют газ и оно крайне опасно в больших дозировках.

Дополнительные коммуникации

Проводка в котельной должна быть закрытого типа

Помещение, предназначенное под котельную, должно быть оснащено необходимыми коммуникациями:

• Электричеством, индивидуальной проводкой закрытого типа. Напряжение в сети должно быть постоянно стабильным. Вся проводка прокладывается в металлические трубы. Это один из самых важных нормативов.
• Подбирая прибор для освещения, нужно учитывать, что он должен быть взрывозащищенным. Рекомендуется монтировать его в герметичный плафон.
• Все выключатели устанавливаются со стороны улицы.

Вентиляцию нельзя соединять с дымоходом. В противном случае продукты сгорания будут попадать в дом.

Особенности подготовки бойлерных с газовым котлом

Помимо общих, к каждому из типов устройств предъявляются дополнительные требования, но по отношению к газовым агрегатам они более серьезны. Объясняется это повышенной взрывоопасностью приборов, работающих на газе, поэтому таким образом оборудованные помещения необходимо тщательно готовить.

Монтаж отопительного устройства в автономном помещении проводится в соответствии с нормативами, регламентируемыми действующим СНиП и должен соответствовать следующим условиям:

• возведение отдельного фундамента и подиума под агрегат, устанавливаемый непосредственно на пол;
• наличие свободного пространства площадью 1 кв. м. перед устройством;
• обеспечение прохода к отопительному оборудованию шириной не менее 0,7 м;
• обустройство дымоходом, расположенным выше кровли;
• утепление дымоходного канала теплоизоляционным материалом;
• наличие устройства, обеспечивающего автоматическое отключение газа при аварии.

Внимание! Запрещается монтаж газовых устройств в жилых комнатах, в том числе в коридоре и санузле. Разрешается обустройства прибора на кухне при наличии систем вентиляции или вытяжки.

К обособленно расположенному зданию топочной прокладывают коммуникационные сети: трубопровод с водой, обеспечивающий подпитку отопительной системы, канализация для слива теплоносителя.

Техобслуживание приборов и коммуникаций проводится не реже 1 раза в год.

Основные нормативные документы

Требования к газовым котельным приведены в следующих нормативных документах действующих в 2022 году:

• СП 62.13330.2011 Газораспределительные системы. (Актуализированная редакция СНиП 42-01-2002) (обязательный к применению по пост.815)
• СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления (действующий на добровольной основе по приказу 567)
• СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (носит рекомендательный характер)
• Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов (МДС 41-2.2000) (носит рекомендательный характер)

Выделим наиболее важные требования (по пунктам), которые необходимо соблюсти при проектировании и строительстве газовой котельной в доме, а также при проектировании пути прокладки газопровода:

Согласно СП62.13330.2011:

пп. 5.1.6* Вводы газопроводов в здания следует предусматривать непосредственно в помещение, в котором установлено газоиспользующее оборудование, или в смежное с ним помещение, соединенное открытым проемом.

Допускается предусматривать вводы газопроводов в кухни квартир через лоджии и балконы при условии отсутствия на газопроводах разъемных соединений и обеспечения доступа для их осмотра.

Не допускаются вводы газопроводов в помещения подвальных и цокольных этажей зданий, кроме вводов газопроводов природного газа в одноквартирные и блокированные дома и производственные здания, в которых ввод обусловлен технологией производства.

пп. 5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода, футляра или балластирующего устройства, за исключением оговоренных случаев. В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов должна быть не менее 0,6 м.

пп. 5.2.2 Расстояние по вертикали (в свету) между газопроводом (футляром) и подземными сетями инженерно-технического обеспечения и сооружениями в местах их пересечений рекомендуется принимать согласно приложению В* СП62.

13330.2011.

Согласно приложению В* при подземной прокладке газопровода (давлении газа до 0,005 МПа) и наиболее распространенных коммуникациях на земельном участке частного дома:

•  По вертикали  (при пересечении) с водопроводом и канализацией- минимум 0,2 м в свету (между стенками труб)
• По горизонтали (параллельно) с водопроводом и канализацией — минимум 1 м
• По горизонтали (параллельно) с силовыми кабелями до 35кВ — минимум 1 м (при устройстве защитной стенки возможно уменьшение до 0,5 м)

Окно в газовой котельной. Требования СНиП

Размер окна в газовой котельной СНиП

Согласно действующим сегодня СНиПам, а также Инструкции по размещению агрегатов для отопления и горячего водоснабжения Минстроя России, при размещении агрегатов мощностью до 150 кВт в отдельном помещении, расположенном в жилом здании, помещение должно отвечать ряду требований. В том числе, окно в газовой котельной должно быть определенного размера.

Высота от пола до потолка в котельной должна быть не менее 250 см. Если газовый котел предполагается установить на некотором возвышении, то высота потолка считается от верхней точки возвышения. Котельная должна иметь дверь. На входы в смежные помещения двери должны быть также установлены.

Объем газовой котельной должен составлять не менее 15 кубических метров. Если в котельной устанавливается и газовая колонка для горячего водоснабжения, объем котельной по нормам СНиП не увеличивается.

Площадь окна в газовой котельной СНиП

В котельной должно быть установлено окно или несколько окон на улицу с общей площадью остекления не менее 0,5 квадратного метра. Если объем газовой котельной больше, то площадь окна по нормам должна быть больше — на каждый дополнительный куб объема необходимо площадь окна в газовой котельной увеличивать не менее чем на 0,03 квадратных метра. Необходима форточка в котельной для проветривания в случае утечек.

В котельной должен быть организован приток воздуха с улицы, через отверстие не менее 150 х 200 миллиметров. Или под дверью в котельной должна быть щель снизу от пола не менее 20 миллиметров.

СНиП на окно в газовой котельной

Помещение отделяют от смежных помещений стенами или перегородками с пределом огнестойкости 0,75 часа, а предел распространения огня должен быть равен нулю. Естественное освещение устанавливается из расчета площади остекления окна в газовой котельной.

При размещении тепло генераторов в цокольном или подвальном этаже необходим выход непосредственно на улицу. Допускается второй выход в подсобное помещение, при этом дверь должна быть противопожарной, и шириной полотна не менее 800 миллиметров.

На практике эти требования не всегда соблюдаются. Инспекторы на некоторые отклонения при приёмке могут закрыть глаза. Достаточно жестко только смотрят на объем котельной, размер окна в газовой котельной, наличие дверей и вытяжки. Но проектируют газовые котельные всегда, ссылаясь на нормы СНиП.

Площадь котельной и остекления

Поскольку проектирование пристройки возлагается на частное лицо, необходимо ознакомиться с технической документацией.

Хоть котёл не занимает много места и установка дополнительного оборудования не предусматривается, площадь помещения не может составлять 2-3 квадратных метра.

Минимальные размеры котельной частного дома
Согласно СП 402.1325800.2018, высота помещения должна составлять не менее 2,5 метров. Суммарный объём воздуха в ней должен быть от 15 кубов, а значит площадь – минимум 6 квадратов. Параметры помещения рассчитывались для среднего класса оборудования мощностью до 150 кВт.

Обычно частный сектор использует такие модели котлов.

Помещение может иметь смежную дверь с жилым либо эксплуатироваться как отдельная пристройка со входом только с улицы. Независимо от наличия смежной двери выход на улицу должен быть в любом котельном помещении. Двери для таких комнат следует использовать из негорючих материалов, шириной минимум 80 см.

Со стороны улицы можно установить дверь со стеклом, тогда в котельной станет светлее

Размер окна для котельной в частном доме также регламентируется строительными правилами.

Достаточно проёма в 0,5 м2. Но эта цифра рассчитывалась для стандартных 15 кубов воздуха в комнате. Если размер котельной больше, то на каждый м3 необходимо добавлять по 0,03 м2 площади окна.

Такие требования прописаны не только в своде правил по обслуживанию газового оборудования. Это норма естественной освещённости даже в жилых комнатах.

Если в котельной монтируют электрический водонагревательный бак, увеличение площади или объёма помещения не нужно. Важно только правильно расположить газовое оборудование, соблюдая требования пожарной безопасности.

Таблицы со стандартными габаритами

Как правило, при обустройстве котельной, проектировщик стремится заложить типовые оконные конструкции, габариты которых не превышают нормируемых значений. Все наиболее часто используемые габариты светопрозрачных элементов в помещениях котельных разных категорий приводятся далее.

Для частного дома

Для частного дома существует три типа котельных, предназначенных для размещения водогрейных агрегатов, работающих от разных типов топлива:

• Встроенные котельные с дублирующей входной группой с улицы, либо из смежных помещений жилого дома.
• Пристроенные котельные – доступ обеспечивается только со стороны улицы.
• Отдельно стоящие инженерные сооружения.

Типовые габариты оконных блоков в рассматриваемых помещениях приводятся в следующей таблице:

Маркировкаэлементаостекления	Площадь полаинженерногосооружения, м,2	Объёмэксплуатируемогопространства, м3	Высотаокна, мм	Ширинаокна, мм	Высотапроёма, мм	Ширинапроёма, мм
ОР	6	15,0	670	670	710	710
ОР	9	22,5	820	820	860	860
ОР	12	30. 0	970	970	1010	1010
ОР	15	37.5	1070	1070	1110	1110
ОР	20	50.0	2 x 670	1170	1110	2 x 710
ОР	25	62.5	2 x 820	1170	1110	2 x 860
ОР	30	75.0	2 x 770	1470	1510	2 x 910

Для газовых инженерных сооружений нормируемая площадь светопрозрачной конструкции должна составлять не менее 0,03 м2 на каждый 1 м3 эксплуатируемого пространства, предназначенного для размещения оборудования. При несоблюдении данных требований, эксплуатирующие службы от газового треста не имеют права установить счётчик и принять инженерную сеть на баланс, что не позволит собственнику объекта запустить систему отопления в доме.

Для коммунальной

Для коммунальной блочной конструкции, которая, как правило, возводится и оборудуется, согласно типовым проектным решениям, габариты оконных блоков, приводятся в таблице:

Размерный рядмодульнойконструкции, мм	Количествоблок модулей	Количествоокон	Ширинаокон, мм	Высотаокон, мм	Ширинапроёмов, мм	Высотапроёмов, мм
3000 x 6000 x 3500	1	1	1370	1370	1410	1410
5000 x 10000 x 3500	1	1	2370	1770	2410	1810
5500 x 10000 x 3500	2	2	2 x 1370	1770	2 x 1410	1810
5500 x 11000 x 3500	2	2	2 x 1370	1770	2 x 1410	1810
6000 x 11000 x 3500	3	2	2 x 1570	1770	2 x 1610	1810
10000 x 11000 x 4300	4	3	3 x 1370	1770	3 x 1410	1810
13200 x 9000 x 4300	4	3	3 x 1570	1770	3 x 1610	1810

Если застройщик или коммунальные службы города принимают решение об устройстве полносборного сооружения, оконные блоки требуемого габарита устанавливаются в нём заранее.

При необходимости строительства котельной, согласно индивидуальному проекту, следует принимать размеры светопрозрачных элементов из приведённой выше таблицы.

Нестандартные

Далеко не каждая котельная, оборудованная в стеснённых условиях, позволяет обустроить оконные блоки с типовыми размерами. Кроме того, если сооружение возводится в составе микрорайона, его архитектурный облик должен соответствовать общей застройке. В связи с этим, проектировщики нередко прибегают к устройству оконных конструкций со следующими габаритами:

• При блокированных инженерных сооружениях, количество окон может дублироваться, либо проёмы объединяются в ленточное остекление с длиной до 4200 мм.
• При возведении двухуровневых инженерных сооружений в стеснённых условиях, габариты окон для каждого машинного зала могут быть занижены до 670 – 970 х 670 х 1170 мм.
• При установке нестандартного оборудования, при высоте котельной 4300 мм, допускается устраивать двойные окна по высоте – с габаритом до 2970 мм. При использовании более протяжённых светопрозрачных конструкций, требуются усиливающие фахверки.
• При необходимости включения здание блочного здания в общий архитектурный облик микрорайона, проектировщики предусматривают стандартное расположение элементов остекления, которое может повторять внешний вид первых этажей основных жилых зданий. В таких случаях, габариты оконных блоков назначаются, согласно архитектурному проекту.
• Следует учесть, что, при произвольном размещении окон на фасаде котельной, минимальный габарит простенка должен составлять не менее 1200 мм.

Учитывая, что к помещению инженерного сооружения рассматриваемой категории не предъявляется таких жёстких требований по обеспечению энергоэффективности, как к жилым зданиям, оконные конструкции для них стоят значительно дешевле и не требуют дорогостоящих многокамерных профилей.

Зачем нужны легкосбрасываемые конструкции?

В Российской Федерации остро стоит вопрос со взрывами газа. Так, ежегодно в стране случаются десятки указанных происшествий. Наиболее печально известным является январь 2008 г., на протяжении которого произошло 10 взрывов, жертвами которых стали десятки россиян.

А усугубляют причину дешевые, но очень прочные современные окна, которые кратковременно выдерживают значительное избыточное давление. В результате, существенно возрастает давление на конструкцию здания. И она, зачастую, не выдерживают горизонтальных нагрузок, так как те же стены не предназначены для этого. В результате здания просто складываются как карточные домики.

Следует помнить о том, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации. Или горгаз не даст разрешения на строительство

Бороться с таким негативным явлением можно 2 способами, к которым относятся:

• усиление конструкции зданий;
• использование легкосбрасываемых конструкций.

А, поскольку, первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало использование ЛСК.

Которые на российском рынке присутствуют давно, но их дороговизна не способствовала популярности. Чему решило «поспособствовать» правительство, которое сделало использование легкосбрасываемых конструкций обязательным в ряде случаев.

Легкосбрасываемые ограждающие конструкции

Хороший вариант остекления котельной – легкосбрасываемые конструкции (ЛСК). При взрыве они быстро разрушаются, образуя отверстие для сброса избыточного давления.

Такие конструкции позволили снизить количество разрушений в результате взрыва газового оборудования. Площадь такого окна в котельной частного дома не будет отличаться от обычного.

Легкосбрасываемая конструкция внешне и по теплоизоляционным свойствам не отличается от обычного окна

Использование армированного стекла не даёт такого результата и часто становится причиной для передачи кинетической энергии от взрыва на помещения в частном доме.

Установив обычное пластиковое окно в котельной частного дома, нельзя быть уверенным в безопасности эксплуатации, потому использование ПВХ-конструкций запрещено.

В качестве ЛСК принято использовать поликарбонат, триплекс или сталинит. Требования 2020 года привели к использованию новых материалов, а листовое стекло постепенно уходит в прошлое.

Можно поставить стеклопакеты, но это потребует установки лекгосбрасываемой конструкции окна.

Какие варианты предусматривает ГОСТ

В нормативных документах прописаны два варианта замены стекла на специальные окна с особой конструкцией.

1. Первый предусматривает установку особого стеклопакета с поворотным элементом. Особенность такой конструкции – лёгкость отворота рамы даже при минимальном избыточном давлении. Окно должно раскрыться полностью наружу при взрыве и снизить давление в котельной.
2. Второй вариант включает в себя установку рамы со смещаемым элементом. При взрыве окно должно полностью откинуться наружу, предоставив выход избыточному давлению. Створки могут открываться горизонтально или вертикально.В такие конструкции устанавливают защитные механизмы, которые легко разрушаются при возникновении повышенного давления.

Все ЛСК проходят государственную сертификацию и получают маркировку.

Так, ЛСКОС может дополнятся буквой Ж, свидетельствующей о разрешении применения в жилых помещениях. П или С будут обозначать конструктивные особенности створки и механизма открытия окна.

Сертифицированная продукция должна быть с маркировкой ГОСТа, используемого при производстве изделия.

Легкосбрасываемые панели для строительства пристройки

Для возведения пристройки можно использовать бетон и камень, но более простой вариант – ЛСП технологии. Они подходят для пристроек и отдельно стоящих котельных. Их преимуществ в скорости строительства и безопасности эксплуатации оборудования.

Газовая котельная из ЛСП

Такой вариант обеспечивает 100% сброс избыточного давления в окружающую среду. Взрыв может привести к появлению множества осколков от бетона или кирпича, а панели просто раскроются.

При проектировании следует учитывать температурный диапазон срабатывания ЛСК (от 30 до 45 градусов).

Такие технологии позволяют не думать над тем, каким должны быть размеры окна в котельной частного дома, ведь при должном подходе котёл можно разместить подальше от жилища. А используя их в качестве пристройки, можно запросто перенаправить силу взрыва в сторону улицы.

ЛСП дорогие. Но безопасность эксплуатации газового котла того стоит.

Удобнее всего возводить комбинированную постройку с использованием легкосбрасываемых панелей и традиционных материалов. Так можно полностью обезопасить себя и своё имущество от воздействия взрывной волны.

Нужно ли придерживаться правил?

Прокладка газопровода в котельную и подключение газа к агрегату возможно только после заключения договора с газовой службой. Для этого проект размещения системы отопления должен быть согласован с поднадзорными службами (пожарной инспекцией, санитарно-эпидемиологической станцией, градостроительным управлением).

При игнорировании требований СНиПа оформление разрешительных документов станет невозможным. Если строительство не прошло согласования в соответствующих инстанциях, ее эксплуатация будет запрещена. В результате придется переоборудовать бойлерную в соответствии с правилами, что повлечет за собой дополнительные расходы.

К тому же несоблюдение норм безопасности может стать причиной аварии, повлекшей за собой разрушения здания и, возможно, гибель близких.

Прежде чем начинать строительство котельной следует внимательно изучить все законодательные акты. Поднадзорные органы больше всего внимания уделяют площади бойлерной, размерам окна, наличию вентиляции и вытяжки. Поэтому при разработке проектной документации лучше посоветоваться со специалистами, которые знакомы с актуальными нормами СНиП.

Известные производители

Производством оконных конструкций занимаются многие компании. Наиболее известными считаются:

1. КБЕ – это производитель, выпускающий оптимальные варианты для помещений, где установлено газовое оборудование.
2. Novotex Termo – окна этой фирмы подходят для складов, ангаров, цехов и котельных.
3. Rehau GENEO – вариант алюминиевого остекления с однокамерным стеклопакетом.

Важно знать, какое окно должно быть в газовой котельной, так как несоблюдение требований приведет к большим потерям. Весь процесс газификации частных домов находится под контролем специальных служб. Нарушение норм может привести не только к большим штрафам, но и к возникновению аварийной ситуации.

Видео описание

В этом видео пользователь делится своим опытом по устройству котельной с газовым отопительным котлом:

Источники

• https://okna-dom.net/razmer-okna-v-kotelnoy/
• https://zen.yandex.ru/media/forumhouse/dlia-chego-v-gazovoi-kotelnoi-obiazatelno-nujno-okno-trebovaniia-k-ustanovke-oborudovaniia-601fc4fc86f4e22208940d82
• https://StrojDvor.ru/otoplenie/ploschad-ostekleniya-v-kotelnoy-s-gazovym-kotlom/
• https://buildingclub. ru/trebovaniya-k-gazovoj-kotelnoj-v-chast/
• https://progazosnabgenie.ru/gazifikatsiya-chastnyh-domov/trebovaniya-k-oknam-v-gazovoj-kotelnoj.html
• https://Proekt-sam.ru/proektsistem/okno-v-kotelnoj-chastnogo-doma.html
• https://stroim-domik.org/stroitelstvo/okna/razmery/v-kotelnoj
• https://sovet-ingenera.com/otoplenie/kotelnaya/okno-dlya-gazovoy-kotelnoy-chastnogo-doma.html
• https://kak-sdelano.ru/otoplenie/razmer-okna-v-kotelnoj-chastnogo-doma
• https://m-strana.ru/articles/razmer-okna-v-kotelnoy/

Проектирование котельной и обвязка котла | Газификация России

Котел — это сердце отопительной системы. Размещение котельной, отопительных приборов, выбор обвязки котла определяют, насколько вам и вашей семье будет комфортно в доме. Разберемся, на что обратить внимание.



Проектирование котельной может быть выполнено как специалистами вашей ГРОГазораспределительная организация | глоссарий → или коммерческих специализированных организацийГазораспределительная организация, допущенная в установленном законодательством Российской Федерации порядке к осуществлению деятельности по техническому обслуживанию внутридомового газового оборудования и имеющая аварийно-диспетчерскую службу либо заключившая договор об оказании услуг аварийно-диспетчерской службы | глоссарий → с соответствующим допуском СРОСаморегулируемая организация — это некоммерческая организация, объединяющая предпринимателей и юридических лиц в одной отрасли и регламентирующая их деятельность в той или иной сфере. Создаются СРО в целях, предусмотренных Федеральным законом от 1 декабря 2007 года № 315-ФЗ (ред. от 2 июля 2021 года) «О саморегулируемых организациях» | глоссарий →, так и собственными силами. Однако отвечать за эксплуатацию и обслуживание оборудования будет только собственник жилья. Он же будет обязан согласовать проект с местной ГРО.

В инженерных проектах не бывает одинаковых решений. Однако существуют единые для всех строительные нормы, которые нужно соблюдать при проектировании газовых котельных индивидуальных (блокированных) жилых домов. В частности, вам могут пригодиться следующие рекомендации специалистов.

• Котельную целесообразнее размещать на цокольном или первом этаже жилого дома. Не рекомендуется отводить под нее чердак или коридор.
• В случае если вы планируете устанавливать газовый котел мощностью до 60 кВт (наиболее распространенный класс тепловой мощности котлов), выделять отдельное помещение для устройства котельной в частном доме нет необходимости, котел можно поставить и на кухне. Для котлов большей мощности рекомендуется отдельное помещение.
• Высота потолков в таком помещении — не менее 2,5 метра.
• Помещение котельной должно быть просторным, чтобы вокруг котла оставалось свободное пространство для его обслуживания. Это правило указано в паспорте любого теплогенератора. Объем (кубатура) помещения может быть рассчитан по формуле, в которой мощность котла в киловаттах (кВт) умножается на 0,2 куб. метра. При этом минимальная допустимая кубатура — 15 куб. метров.
• В котельной должны быть окно и дверь. Окно может быть деревянным или пластиковым. Важно, чтобы оно было распашным для возможности аварийного проветривания на случай утечки газа. Также для помещения котельной есть специальный норматив для площади окон — на 1 куб. метр пространства помещения нужно предусмотреть не менее 0,03 кв. метра застекленного оконного проема, остекление одинарное. При этом в расчет идут именно стекла, без учета рам и наличников.
• Пол и двери должны быть прочными.
• В котельной не должно быть горючих материалов. Пол рекомендуется оставлять бетонным, а дверь лучше поставить металлическую. Стены специалисты советуют облицевать минеральной штукатуркой или кафелем.

Зачем нужен проект газификации

Как правильно подобрать газовый котел

• В котельной должна быть естественная вентиляция. Вытяжка предусматривается из расчета трехкратного воздухообмена в час, а приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Размеры вытяжных и приточных устройств определяются расчетом, который выполнит специалист по газификации. При этом вытяжной вентиляционный канал нужно сделать обособленным.
• В целях обеспечения безопасной работы котельной мы рекомендуем ее оснащать системой контроля загазованности на метан и угарный газ (блокируется быстродействующим электромагнитным клапаном), с выводом предупреждающих и аварийных сигналов на мобильный телефон владельца жилого дома. Система устанавливается в обязательном порядке для котлов тепловой мощностью более 50 кВт, независимо от места установки, или при размещении котельной на подвальном и цокольном этажах, независимо от тепловой мощности.

В помещении котельной могут размещаться бойлеры или водонагревающие колонки, расширительный бак, трубопровод, насосное оборудование, автоматика по управлению отопительными приборами, но котлов в помещении может быть не более двух.

Лайфхаки для успешного монтажа вентиляции

Выбираем и устанавливаем сигнализаторы загазованности

Кроме этого, для газовой котельной существует дополнительный перечень требований по обустройству коммуникаций: электричества, водоснабжения и водоотведения.

• Электричество: сеть, питающая котельную, должна иметь стабильное напряжение 220 В, при силе тока не менее 5 А. Для стабильности подачи электричества используют источники бесперебойного питания и устанавливают индивидуальные автоматы, выполняющие заземление.
• Водоснабжение и водоотведение: к котельной обязательно должен быть подведен водопровод с возможностью подключения к системе отопления и горячего водоснабжения. Предохранительные клапаны и сливные краны котла и бойлера или газовой колонки должны быть подключены к системе водоотведения жилого дома. Стоки осуществляют через канализацию в котельной, а подача воды регулируется запорным краном с обратным клапаном. Количество запорных узлов должно быть равно числу котлов в помещении.

Газовое оборудование в сельском доме

После выбора модели и покупки котла перед собственником встает следующая задача — подключить его. Не менее важно продумать правильную обвязку котла, которая обеспечит безопасность и нужную производительность системы отопления.

Обвязка — это все оборудование, которое соединяет котел и отопительные приборы и обеспечивает циркуляцию теплоносителя.

Грамотно выполненная обвязка гарантирует, что давление в системе не превысит максимально допустимый уровень и не опустится ниже требуемого, оборудование будет удалять воздух, попавший в воду, не допуская образования воздушных подушек, и станет компенсировать избыточное тепловое расширение, избавит от обломившихся окалин, песка, шлака и другого мусора в трубах.

Основных вариантов обвязки котельного оборудования два — это естественная и принудительная циркуляция. Они определяют, как теплоноситель будет двигаться по трубам.

Обвязка с естественной циркуляцией — самая доступная и простая в реализации. В данной схеме движение теплоносителя по трубам обеспечивается благодаря тому, что холодные и более плотные жидкости выталкивают теплые и менее плотные. Такая система стоит дешевле, так как требуется меньше теплоносителя, чем в случае принудительной обвязки. Она проста в обслуживании, легко монтируется и может быть быстро восстановлена в случае поломки. Важное преимущество такой системы — отсутствие необходимости в электричестве, поскольку теплоноситель движется самотеком.

Однако есть и ряд недостатков. Например, в холодную погоду теплоноситель быстро охлаждается, и тепло распределяется неравномерно. При открытой системе отопления, когда расширительный бак устанавливается в верхней части помещения, например под крышей, а трубы — под уклоном, высока вероятность коррозии труб и радиаторов из-за постоянного контакта теплоносителя с воздухом.

Метод естественной циркуляции применим только при использовании одноконтурных котлов и оптимален для небольших домов.

Что такое газо­распределительная организация и чем она может вам помочь

Обвязка котла отопления с принудительной циркуляцией популярнее — она более практична и удобна. Здесь за движение теплоносителя отвечает насос. Такую систему используют в частных домах чаще всего. Циркуляционный насос создает магистральное давление и дает теплоносителю дополнительный импульс, позволяя преодолевать гидравлическое сопротивление элементов трубопровода. Нагнетание теплоносителя способствует сохранению равномерной температуры и одновременной подаче во все приборы.

Как и у любой другой системы, у этой есть и достоинства, и недостатки.

Среди достоинств стоит отметить возможность использования собственником различных по сложности схем разветвления труб и выбора длины контура — то есть на этапе проектирования дома можно заранее предусмотреть наиболее удачное расположение жилых помещений, отталкиваясь от этажности и в целом от конфигурации дома.

Однако имеются и недостатки:

• сложность: множество устройств, включенных в схему, значительно усложняют ее;
• более высокая стоимость: покупка приборов, монтаж и последующее регулярное обслуживание стоят дороже;
• необходимость настройки: установленные элементы необходимо тщательно сбалансировать между собой;
• потребность в бесперебойном энергоснабжении: система зависит от источников электроэнергии.

Для получения консультаций по вопросам, связанным с проектированием, установкой и обслуживанием котлов и другого газового оборудования, вы можете обратиться в ГРО вашего региона.

О чем вам стоит знать

Техобслуживание газового котла: кто и как должен это делать

Как определить неисправность газового котла

Газовая колонка для подогрева воды: удобство, безопасность, отличия моделей

StopAlong захватывает котельную Logan Square

• Достоверность:

• Эта статья содержит новую информацию из первых рук, полученную от ее репортеров. Это включает в себя прямое интервьюирование источников и исследование/анализ первоисточников.

• В качестве новости эта статья цитирует поддающиеся проверке сторонние источники, все из которых были тщательно проверены и признаны заслуживающими доверия отделом новостей.

LOGAN SQUARE — место, где подают пиццу и гамбургеры Bucktown. StopAlong занимает котельную Logan Square.

Владельцы StopAlong Роберт Мэджиет и Тейлор Хаммонд намерены этой весной открыть второе заведение StopAlong в Boiler Room.

The Boiler Room, 2210 N. California Ave., закрылась в ноябре после 12 лет пребывания на Logan Square.

В ресторане StopAlong at Boiler Room будет предложено меню StopAlong, состоящее из гамбургеров и пиццы, а также известного в районе фирменного блюда PB&J — кусок пиццы, высокий мальчик PBR и порция Jameson, как сказали новые владельцы. Однако подаваемая пицца будет в стиле StopAlong.

«Место не сломано; Вот почему мы хотим взять его на себя», — сказал Маджиет. «Это в отличном месте. Мы хотим привнести туда нашу индивидуальность, нашу еду».

Кредит: Предоставлено Ресторан Bucktown The StopAlong известен своей пиццей и гамбургерами.

Владельцы Дезире и Расс Грант незаметно закрыли котельную за неделю до Дня Благодарения, что застало врасплох многих жителей района, в том числе сотрудников ресторана.

СВЯЗАННЫЕ: Закрытие котельной, завершение 12-летнего пробега на Логан-сквер

Дезире Грант, которая была молчаливым партнером, сказала, что они хотели бы позволить «кому-то новому с другими глазами взять на себя управление». Но Расс Грант, который руководил повседневными операциями, сказал, что бизнес испытывает трудности, и он достиг «точки разрыва», когда сотрудники перестали появляться на работе.

«Большая картина заключается в том, что в этой отрасли сложно работать после пандемии», — сказал Расс Грант в декабре.

Внезапное закрытие вызвало споры. Работники ресторана заявили, что в преддверии праздников им трудно оплатить счета. Но Расс Грант выступил в защиту этого шага, заявив, что у него не было другого выбора, кроме как закрыть ресторан перед лицом растущих финансовых и кадровых проблем.

СВЯЗАННЫЕ С: Сотрудники Boiler Room говорят, что внезапное закрытие было шоком, они пытаются найти работу

Magiet сказал, что они были на борту, чтобы купить Boiler Room в течение часа после того, как к ним обратился агент продавца. Эти двое купили бизнес и взяли на себя аренду бывших владельцев. Переговоры заняли около двух месяцев, «чтобы убедиться, что все сделано правильно», — сказал Мажи.

Мэджиет сказал, что они были привлечены к сделке из-за звездной репутации Boiler Room как крутого и привлекательного места по соседству, а также потому, что покупка закусочной Logan Square позволит им расширить StopAlong, в котором в последние месяцы наблюдался приток заказов на доставку. и перерастает свое текущее местоположение.

«В Бойлерной не было ничего, что бы нас не привлекало», — сказал он. «Мысль о том, чтобы иметь большее пространство, иметь возможность проводить больше общественных мероприятий, частных вечеринок, облегчать стресс при доставке заказов. Все в нем имело для нас смысл».

Кредит: Предоставлен загруженный бургер в The StopAlong.

По словам новых владельцев, переосмысленная котельная будет похожа на оригинал, но с заметными отличиями. Примечательно, что в ресторане будет подаваться пицца The StopAlong, которая похожа на пиццу Boiler Room в том, что она выполнена в нью-йоркском стиле, но приготовлена ​​по другому рецепту.

«Пицца в Бойлерной была отличной, но мы думаем, что наша тоже великолепна», — сказала Магиет.

Новые владельцы планируют добавить в меню гамбургеры и другие основные продукты StopAlong, но оставить некоторые фавориты Boiler Room, такие как соус elote, сказал Маджиет.

Дизайн Boiler Room в основном останется прежним, но Мэджиет сказал, что они планируют добавить несколько бесплатных аркадных игр, как в The StopAlong, и «освежить место» новыми фресками и другими незначительными улучшениями.

«Мы не хотим разрушать то, что создала Котельная. Мы просто хотим улучшить его и сделать его более удобным для детей в течение дня для семей, которые хотят прийти и съесть пиццу и гамбургер», — сказал Маджиет.

Бывшие сотрудники могут подать заявку на вакансию в новом ресторане, сказала Мэджиет.

Хаммонд открыл The StopAlong по адресу 1812 N. Milwaukee Ave. в 2016 году. Маджиет присоединилась к бизнесу прошлым летом в качестве совладельца.

Мэджиет — бывший владелец мексиканско-корейского фьюжн-ресторана TaKorea Cocina по адресу 1022 N. Western Ave., который закрылся прошлым летом после трех лет пребывания в Украинской деревне. Он также является активным общественным организатором, который проводит акции общественного питания и другие общественные инициативы через свою некоммерческую организацию West Town Feeds.

Маджиет сказал, что надеется продолжить эту работу в Бойлерной.

«Мы планируем стать отличными членами сообщества. Любые местные школы и организации, которые хотят провести мероприятия по сбору средств, свяжитесь с нами. Это важная причина, по которой я работаю в ресторанной индустрии. Если в этом районе есть родители-одиночки, которые когда-либо боролись за еду, пожалуйста, напишите мне. Это просто то, что мы делаем», — сказал он.

«Мы с нетерпением ждем возможности служить сообществу Logan Square, и они примут нас так же сильно, как мы их».

Нажмите здесь, чтобы поддержать Block Club пожертвованием, не облагаемым налогом.

Благодарим за подписку на Block Club Chicago, независимую новостную службу 501(c)(3), управляемую журналистами. Каждый цент мы зарабатываем, сообщая о районах Чикаго . Нажмите здесь, чтобы поддержать Block Club пожертвованием, не облагаемым налогом.

Прослушать «Все хорошо: подкаст чикагского блочного клуба»:

Что такое котельная

Котел, конечно. В некоторых домах установлены бойлеры для обеспечения горячей водой для питья, горячей водой для отопления или для того и другого. Часто это старые дома, которые отапливаются радиаторами, а не принудительным воздухом.

Дома с паровыми котлами для отопления встречаются реже. В системе лучистого отопления вода нагревается почти до точки кипения в бойлере, прежде чем направляется по соединенным трубам к радиаторам, которые излучают тепло в комнаты. Вода внутри этой изолированной системы непригодна для употребления человеком.

Для второго оборудования требуется закрытая котельная для обеспечения дома питьевой горячей водой. Вам понадобится типичный бытовой водонагреватель, который ставится в котельной с котлом, если не установлена ​​безбаковая система.

В открытой системе бойлер нагревает воду, когда человек включает горячий кран в раковине или душе, а также подает воду в радиаторы. Затем вода выходит из котла через кран после прохождения по трубам. Бойлеры не держат горячую воду в накопительном баке, как это делают водонагреватели.

Котельная вырабатывает горячую воду или, реже, пар для нагрева воды для бытовых нужд и строения.

Пар иногда используется для питания абсорбционных охлаждающих устройств. В котельной большого здания обычно размещаются два или более котла, так что люди могут использовать один, пока другой чистится или ремонтируется. Один дымоход служит соединением для всех котлов. Котельные могут располагаться в любом месте строения. Типичные места включают крышу, технический пол, подвал и механическое помещение на уровне земли. В связи с необходимостью воздухозаборной решетки для воздуха для горения и дверцы или съемной панели для облегчения демонтажа и замены котлов ее следует монтировать на наружной стене.

Котельная должна располагаться под или рядом с такими местами, как погрузочные доки и вестибюли. Это места, которые не будут подвергаться негативному воздействию из-за шума и тепла, которые они производят. Котельная должна располагаться рядом с установкой охлажденной воды, так как два помещения часто сливаются в одно помещение. Вертикальные шахты соединяют трубы горячего водоснабжения и обратки котлов с другими уровнями здания.

При планировании несущей конструкции необходимо учитывать нагрузки на пол, создаваемые котлами и соответствующим оборудованием.

Газ, электричество или нефть могут использоваться для питания котлов. Необходимость в воздухозаборниках для горения и дымоходе устраняется электрическими котлами, которые часто экономически выгодны только в местах с небольшими мощностями. Топливо для жидкотопливного котла обычно хранится в резервуарах внутри здания или рядом с ним на двухнедельный запас. Автовозы должны иметь доступ к заправочным трубопроводам. Эти резервуары часто закапывают рядом с сооружением, если там достаточно места. Если резервуары находятся внутри здания, они должны располагаться в помещении с естественной вентиляцией. Он предназначен для удержания всего содержимого резервуара, предотвращая его утечку за пределы конструкции.

Лучшее место на внешней стене в подвале.

Нефть перекачивается по трубопроводу из нижних резервуаров в котел на верхнем этаже сооружения.

Приблизительную площадь котельной можно рассчитать с помощью таблицы на стр. 190–191. Длинная тонкая комната обычно предпочтительнее квадратной в более значительных строениях.
