Как выбрать гидроаккумулятор? Какой должен быть его объем?

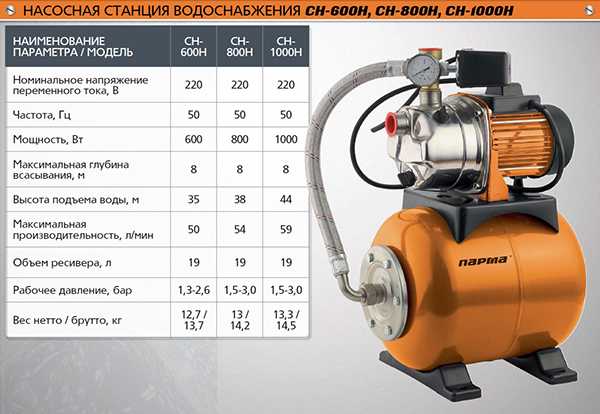

Гидроаккумуляторный бак (или гидроаккумулятор) – это емкость для воды с эластичной резиновой мембраной в виде груши, расположенной внутри и герметично соединенной с металлическим корпусом гидробака фланцем, имеющим резьбовое соединение для подключения к водопроводной сети. Пространство между металлическим корпусом гидроаккумулятора и мембраной заполнено воздухом, давление которого составляет 1,5-2 бара. Гидроаккумуляторные баки применяются для смягчения гидравлических ударов и поддержания постоянного давления как в бытовых, так и в промышленных установках. Ведь именно гидроаккумулятор при выключенном насосе обеспечивает давление в системе водоснабжения. Об использовании гидроаккумулятора в составе бытовой насосной станции я уже рассказывал. Остановимся подробнее на устройстве гидроаккумулятора и принципе его работы. Итак…

Содержание

Принцип действия гидроаккумулятора
Как выбрать гидроаккумулятор? Расчет объема гидроаккумулятора
Как выполнить расчет давления воздуха в гидроаккумуляторе?

Принцип действия гидроаккумулятора

Гидроаккумулятор состоит из корпуса с резиновой мембраной, фланца, ниппеля для закачивания воздуха в полость, воздухоудалительного клапана, фитинга для крепления мембраны и пр.

В чем же заключается принцип работы гидроаккумулятора?

При попадании воды под давлением из колодца или скважины, присоединённая к водопроводу мембрана увеличивается в объёме. Соответственно, объём воздуха, находящегося между металлическими стенками гидробака и мембраной, начинает уменьшаться, тем самым создавая еще большее давление. Как только достигается установленный уровень давления, реле давления размыкает контакты подачи на насос электроэнергии и он отключается. Что же получается? Находящийся между мембраной и корпусом гидроаккумулятора воздух давит под давлением на находящуюся внутри “грушу” с водой. При открытии крана на подачу воды, давящий на мембрану воздух под давлением будет выталкивать из гидробака воду к вам в кран. При этом в мембране по мере расхода воды давление, накаченное насосом, будет падать. И как только оно упадёт до установленного уровня, контакты на реле давления снова сомкнутся и насос вновь заработает. Таким образом, в гидроаккумуляторе в рабочем состоянии всегда находится и вода и воздух, отделенные друг от друга резиновой мембраной. Стоит отметить, что давление воздуха, находящегося в полости гидроаккумулятора, в процессе эксплуатации может уменьшаться. Рекомендуется один раз в год проверять давление воздуха в гидробаке при отсутствии в нем воды. Если оно меньше нормы, можно его подкачать через ниппель с применением простого автомобильного насоса. Стоит также иметь ввиду, что вода никогда не заполняет полностью весь объем гидроаккумулятора. Реальный объем находящейся в нем воды зависит от целого ряда параметров: от формы гидроаккумулятора, изначального давления воздуха в нем, геометрической формы и эластичности диафрагмы, заданных верхнего и нижнего пределов реле давления и др.

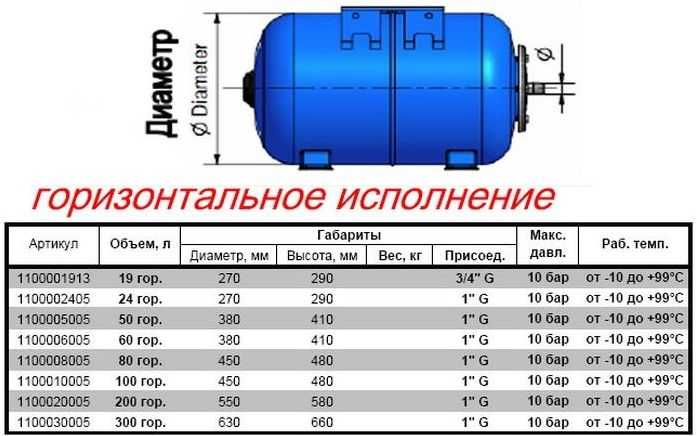

Гидроаккумуляторы в зависимости от способа их установки бывают горизонтальные и вертикальные. Какой гидроаккумулятор лучше выбрать? Если позволяют габариты помещения, то следует обратить внимание на то, как осуществляется удаление скапливающегося внутри резиновой мембраны воздуха. Все дело в том, что в находящейся в системе водоснабжения воде всегда присутствует растворенный воздух. И со временем этот воздух из воды выделяется и скапливается, образуя воздушные пробки в различных местах системы. Для удаления воздушных пробок в конструкции гидроаккумуляторов больших объемов (100 литров и более) дополнительно предусмотрен фитинг, на котором устанавливается клапан, через который скапливающийся в системе воздух периодически стравливается. У гидроаккумуляторов вертикального типа емкостью от 100 литров весь воздух скапливается в верхней их части и удаляется при помощи данного воздухоудалительного клапана. В горизонтальных гидроаккумуляторах воздух можно удалить при помощи дополнительного участка трубопровода, который состоит из шарового крана, выводного воздушного ниппеля и слива в канализацию. Гидроаккумуляторы, имеющие небольшой объем, такого фитинга не имеют. Их выбор оправдан разве что удобностью компоновки в небольшом помещении. Удаление скапливающегося в них воздуха возможно только при периодическом полном опорожнении.

Как выбрать гидроаккумулятор? Расчет объема гидроаккумулятора

Как рассчитать объем гидроаккумулятора? Для того, чтобы ответить на этот вопрос, нужно сначала определить его назначение:

— для исключения чрезмерно частого включения насоса;

— для поддержания в системе давления при выключенном насосе;

— для некоторого резерва воды;

— для компенсации пиковых значений при потреблении воды.

Стоит отметить, что чем ближе к насосу Вы установите гидробак, тем он лучше будет работать. К примеру, если Вы установите насос в подвале и рядом с ним поставите первый гидроаккумулятор, а второй закинете на чердак, то объем воды во втором гидробаке будет меньше, поскольку на уровне чердака давление воды будет ниже. В случае же, если оба гидроаккумулятора Вы установите на первом этаже, то и заполнение их будет почти одинаково.

Выбор гидроаккумулятора с точки зрения использования его для обеспечения резерва определенного количества воды в случае отключения электроэнергии зависит от того, какой резерв необходим именно Вам.

А как выбрать гидроаккумулятор для исключения частого включения насоса? Как известно, насос не рекомендуется включать чаще, чем один раз в минуту. В бытовых системах, как правило, применяются насосы, имеющие производительность примерно 30л/мин (1,8 м³/ч). С учетом того, что вода в гидроаккумуляторе занимает примерно 50% объема (остальное – воздух под давлением), то гидроаккумулятор объемом 60–80 литров с легкостью справится с этой задачей.

При выборе гидроаккумулятора с точки зрения компенсации пиковых значений при потреблении воды, необходимо рассмотреть некоторые расходные характеристики точек потребления воды в быту:

— туалет – 1,3 л/ мин;

— душ – 8-10 л/мин;

— кухонная мойка – 8,4 л/мин.

Допустим, что туалетов у нас два, и все вышеперечисленные точки одновременно потребляют воду. Суммарный объем получается примерно 20 литров. Учитывая процент заполнения воды в гидробаке и то, что производители насосов допускают не более тридцати включений насоса в час, объема 60–80 литров в нашем примере для бака будет вполне достаточно.

Как выполнить расчет давления воздуха в гидроаккумуляторе?

Какое давление воздуха в гидроаккумуляторе должно быть изначально? Если он установлен у Вас в подвале, то минимальное значение давления можно запросто посчитать. Для этого берем высоту в метрах от верхней точки системы водоснабжения до подвала. Например, для дома из двух этажей это около 6–7 метров. Затем прибавляем к данному числу 6 и делим на 10. В результате получим необходимое нам значение в атмосферах. Так, например, для двухэтажного дома расчетная величина минимального давления воздуха в гидроаккумуляторе составляет (7 + 6 )/ 10 = 1,3 атмосферы. Если давление в гидроаккумуляторе будет меньше этого значения, то вода из него на второй этаж поступать не будет. Завышать эти значения также не следует, в противном случае в гидробаке просто не будет воды. Устанавливаемое производителями давление воздуха обычно составляет 1,5 атм., но может получиться и так, что в приобретенном Вами гидроаккумуляторе величина давления окажется другой. Поэтому следует сразу после покупки проверить давление воздуха внутри гидроаккумулятора при помощи обыкновенного манометра, подсоединив его к ниппелю гидробака, и в случае необходимости увеличить давление при помощи автомобильного насоса. При использовании гидробака в сочетании с насосом давление воздуха в нем долно быть таким же, как величина нижнего предела включения насоса. А о том, что такое нижний и верхний пределы (пределы включения и выключения насоса, соответственно) и как они регулируются, мы рассказывали в статье о настройке и регулировке реле давления.
