Наблюдение за скоростью потока воздуха в воздуховодах очень важно для функционирования систем вентиляции и кондиционирования воздуха. Если скорость потока воздуха меньше намеченной, то при определенных условиях отвод тепловой нагрузки помещения (горячего или холодного воздуха, либо содержащихся в воздухе частиц) не сможет быть обеспечен. Поэтому очень важно как можно точнее определить скорость потока воздуха .
Фильтр
Фильтр (17 Найдено результатов)
Фильтровать по: Параметры
- Анемометры
- Влажность
- Давление
- Температура
Фильтровать по: Тип продукта
- Зонды
- Портативные приборы
Фильтровать по: Отрасли
- ОВКВ
- Промышленность
- Фармацевтика
Очистить фильтры Применить фильтры
Релевантность
- Сортировать по
- Релевантность
- Название (а — я)
- Цена (по возрастанию)
- Цена (по убыванию)
- Название (я — а)
Комплект testo 510 — Карманный дифференциальный манометр
Номер заказа.
0563 0510- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- Отображение данных в Паскалях по всему измерительному диапазону
Подробнее
Смарт-зонд testo 405 i — Термоанемометр с Bluetooth, управляемый со смартфона/планшета
Номер заказа. 0560 1405
- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- Измерение скорости потока, объемного расхода и температуры воздуха
Подробнее
Полный комплект смарт-зондов для систем ОВКВ
Номер заказа.
0563 0002 321 258,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- Для всех измерений в системах отопления, вентиляции, кондиционирования и охлаждения
Подробнее
Комплект смарт-зондов для систем вентиляции — Полный комплект смарт-зондов для систем ОВКВ
Номер заказа.
0563 0003 10503,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- Измерение температуры воздуха и поверхности, влажности, скорости потока воздуха и объемного расхода
Подробнее
testo 400 — Универсальный измерительный прибор для контроля микроклимата
Номер заказа.
0560 04001 744,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- Интуитивные ассистенты для измерений, в т.ч. для измерений в воздуховодах систем ОВКВ согласно EN ISO 12599 и ASHRAE 111, индексов PMV/PPD и турбулентности согласно EN ISO 7730 и ASHRAE 55
Подробнее
Комплект testo 400 для вентиляции с зондом-крыльчаткой 16 мм
Номер заказа.
0563 0400 723 725,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- Определение объёмного расхода в воздуховодах с помощью косвенных методов измерений согласно стандартам EN ISO 12599 и ASHRAE 111
Подробнее
Комплект testo 400 для вентиляции с зондом с обогреваемой струной
Номер заказа.
0563 0400 713 601,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- Определение объёмного расхода в воздуховодах с помощью косвенных методов измерений согласно стандартам EN ISO 12599 и ASHRAE 111
Подробнее
Смарт-зонд testo 510 i — Манометр дифференциального давления с Bluetooth, управляемый со смартфона/планшета
Номер заказа.
152,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- Измерение давления газа
Подробнее
testo 440 Комплект с обогреваемой струной — testo 440 Комплект с обогреваемой струной
Номер заказа. 0563 4400
687,00 y.e.
c НДС. Внутренний курс у.
е. равен 89 рублям- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- С интуитивным управлением: четко структурированное измерительное меню для измерения объемного расхода и одновременного определения скорости воздуха, объемного расхода и температуры воздуха в воздуховодах систем вентиляции
Подробнее
testo 440 Комплект с крыльчаткой 16 мм — testo 440 Комплект с крыльчаткой 16 мм
Номер заказа.
0563 4401687,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
- С интуитивным управлением: четко структурированное измерительное меню для измерения объемного расхода и одновременного определения скорости воздуха в воздуховодах систем вентиляции
- Удобный: в комплект входит телескопическая рукоятка длиной до 0,85 м со шкалой
Подробнее
testo 405 — Карманный термоанемометр стик-класса
Номер заказа.
0560 4053- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- Расчет объемного расхода до 99 990 м3/ч
Подробнее
testo 440 delta P Комплект для вентиляции 1 с Bluetooth® — testo 440 delta P Комплект для вентиляции 1 с Bluetooth®
Номер заказа. 0563 4409
2 057,00 y.e.
c НДС. Внутренний курс у.
е. равен 89 рублям- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- С интуитивным управлением: четко структурированное измерительное меню для измерения объемного расхода и одновременного определения скорости воздуха, дифференциального давления, влажности и температуры в воздуховодах систем вентиляции или на вентиляционных решетках
Подробнее
Комплект смарт-зондов для систем отопления — Комплект смарт-зондов для систем отопления
Номер заказа.
0563 0004 10340,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- Бесконтактное измерение температуры, измерение температуры подающей и обратной линии трубопровода, а также давления потока газа
Подробнее
testo 445 — прибор для систем ОВК (снят с производства)
Номер заказа.
0560 4450- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- Автоматическое усреднение при расчете объемного расхода
Подробнее
testo 521-1 — Дифференциальный манометр
Номер заказа. 0560 5210
1 381,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- Встроенный сенсор дифференциального давления с температурной компенсацией
Подробнее
testo 521-3 — Дифференциальный манометр
Номер заказа.
0560 52131 380,00 y.e.
c НДС. Внутренний курс у.е. равен 89 рублям
- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- Встроенный сенсор дифференциального давления с температурной компенсацией
Подробнее
testo 521-2 — Дифференциальный манометр
Номер заказа. 0560 5211
1 695,00 y.e.
c НДС.
Внутренний курс у.е. равен 89 рублям- Внесен в Государственный реестр средств измерений РФ ФГИС «АРШИН»
- Встроенный сенсор дифференциального давления с погрешностью 0,1 % от пред.зн.
Подробнее
0563 0510
0563 0002 32
0563 0003 10
0560 0400
0563 0400 72
0563 0400 71
е. равен 89 рублям
0563 4401
0560 4053
е. равен 89 рублям
0563 0004 10
0560 4450
0560 5213
Внутренний курс у.е. равен 89 рублямИзмерение расхода воздуха в помещениях
Дата публикации: 01.12.2020 00:00
Для комфортной и надежной работы системы вентиляции и кондиционирования необходима их качественная настройка и постоянное техобслуживание.
Замеры скорости воздуха и его расхода могут проводиться как на вентиляционной входной решетке, так и прямо в воздуховоде.
Для этого применяют различные контрольно-измерительные приборы.
- Крыльчатый анемометр. Измеряет скорость воздуха по скорости вращения крыльчатки прибора.
- Термоанемометр. Измеряет скорость воздуха в зависимости от скорости остывания датчика.
- Ультразвуковой трехмерный анемометр. Измеряет скорость воздуха по изменению частоты звука между контрольными точками
- Трубка Пито. В данном приборе применяется цифровой электрический манометр. С его помощью в заданной точке потока фиксируется разница между полным и статическим давлением.
- Балометр. Быстро определяет суммарный расход воздушной массы, концентрируя поток в точке замеров с заранее установленным сечением.
При пуско-наладке вентиляции необходимо сделать точные замеры объемного расхода воздуха.
Наиболее надежный и цивилизованный метод —сделать замеры при помощи балометра. Верхний конфузор прикладывается к плоскости потолка, закрывая диффузор, и производятся замеры воздуха. Замеряется как приточный, так и вытяжной потоки. Этот прибор достаточно дорогой и редкий в России.
Некоторые замерщики пытаются вставлять зонд в пространство между ламелями диффузора и крутят им, пока не будет получен средний результат по расходу. Такой подход неверен, так как турбулентность потоков воздуха в пленуме очень велика и поэтому реальный расход не увидеть. Да и прямо по потоку зонд не выставить. Таким образом замерщик, вертящий зондом в решетке, создает только видимость работы и ничего больше.
Второй способ (по ГОСТ) предполагает наличие перед воздухораспределителем прямого участка воздуховода, на котором поток равномерный по сечению. Делают измерительные отверстия и через них делают замеры. Такая методика хоть и точна, но часто неуместна. Не везде есть прямые участки с двумя диаметрами до и шестью диаметрами после места возмущения потока, нужно постоянно лезть за подвесной потолок.
Для подобной методики нужно несколько человек: один замеряет, второй стремянку держит, ну и так далее…
Поэтому, если нужно получить результат быстро и точно — то нужен специалист именно с балометром.
Измерение расхода воздуха на вентиляционной решеткеЗамеры объемного расхода воздуха на решетке воздуховода производят, используя анемометр или термоанемометр с достаточно большой крыльчаткой.
При своем диаметре от 60 до 100 мм она вполне сопоставима с габаритами решетки.
Благодаря такому прибору можно достичь оптимального результата при минимальном количестве замеров.
Получить доступ для замеров в труднодоступных местах позволит также применение специального телескопического зонда (удлинителя зонда).
Измерение расхода воздуха в воздуховоде Контрольно-измерительные операции в воздуховоде проводят через специальное рабочее отверстие в стенке трубы. Его диаметр должен точно соответствовать диаметру зонда.
Важно точно выбрать и место для замеров. Согласно ГОСТ, указанное отверстие следует просверлить на прямом отрезке воздуховода, длина которого должна составлять не менее 5 диаметров трубы. При этом само отверстие надо располагать таким образом, чтобы расстояние до него равнялось 3 диаметрам, а после него — 2 диаметрам воздуховода.
При измерении расхода воздуха внутри воздуховода рекомендуется применять крыльчатые анемометры с крыльчаткой небольшого диаметра (16-25 мм).
В случае достаточно высокого расположения воздуховода в помещении (например, под потолком комнаты) рекомендуется воспользоваться зондом с телескопической ручкой либо удлинителем зонда.
Правила использования приборовИспользование контрольно-измерительных приборов для определения расхода воздуха должно осуществляться строго в номинальных температурных диапазонах, указанных в паспортах приборов.
Проводя замеры скорости и расхода воздуха, надо следить, чтобы чувствительный датчик зонда был всегда сориентирован точно навстречу воздушному потоку.
Несоблюдение данного требования ведет к искажению результатов измерений. Причем искажения и неточности будут тем значительнее, чем больше будет степень отклонения датчика от идеального положения.
Правильный выбор и применение приборов позволяет специалистам составить объективную картину вентиляции помещений.
Цены на замеры воздухообмена вентиляции и других услуг компании можно узнать, позвонив нам по тел.+7(495) 108-07-93 или отправив электронный запрос нашим менеджерам. В подробностях контакты и схему проезда смотрите здесь.
ТАКЖЕ МЫ ВЫПОЛНЯЕМ: | |||
| Монтаж системы вентиляции | Техническое обслуживание вентиляции | Очистка и дезинфекция вентиляции | Монтаж системы кондиционирования |
К НАЧАЛУ СТРАНИЦЫ

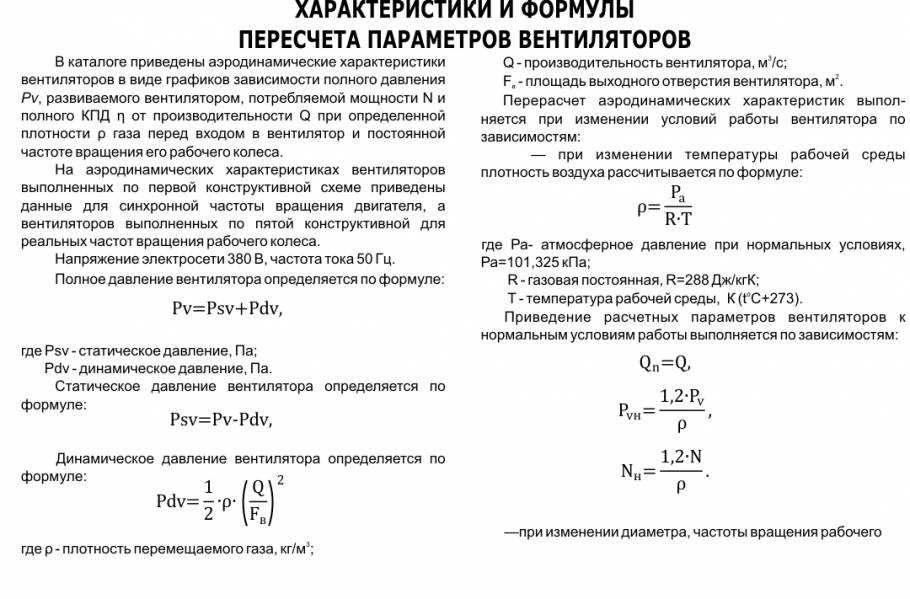

Расчетная скорость воздушного потока в воздуховоде
Связанные ресурсы: hvac-systems
Расчетная скорость воздушного потока в воздуховоде
Проектирование и проектирование систем и компонентов системы ОВКВ
HVAC — системы кондиционирования воздуха и отопления обычно требуют какой-либо системы воздуховодов для направления воздуха в места, где требуется кондиционированный воздух.
Плохая конструкция системы HVAC для защиты от пыли, неправильная работа по установке приведут к снижению производительности, плохому потоку воздуха, негерметичным системам воздуховодов и более высоким, чем обычно, затратам на электроэнергию. В процессе установки важно убедиться, что размеры воздуховода подобраны правильно. Система воздуховодов большего размера будет стоить дороже и может не поддерживать желаемый поток воздуха, а система воздуховодов меньшего размера может привести к тому, что система не будет направлять воздух HVAC в желаемые места.
При проектировании эффективной системы воздуховодов необходимо учитывать следующее.
- Компромисс между стоимостью системы воздуховодов и стоимостью энергии системы распределения воздуха.
- свободное место, Требования к уровню шума
- ,
- емкость для расширения,
- ремонтопригодность
- Система воздуховодов должна быть рассчитана на нагрузку кондиционирования воздуха.
- Каждая комната или пространство должны быть оценены и определено, какой поток воздуха потребуется
Таблица скоростей воздуха в каналах ОВКВ
| Впускные жалюзи | Скорость (фут/мин) |
| 400 |
| Вытяжные жалюзи | |
| 500 |
| Панельные фильтры | |
| от 200 до 800 350 |
Фильтры с возобновляемым материалом
|
500 |
Электронные воздухоочистители
|
от 300 до 500 |
| Змеевики пара и горячей воды | 200 мин 1500 макс |
Электрические катушки
|
См. |
| Катушки осушителя | от 500 до 600 |
| Воздухоочистители распылительного типа | от 300 до 600 |
| Воздухоочистители ячеистого типа | См. данные производителя |
| Высокоскоростные воздухоочистители распылительного типа | от 1200 до 1800 |
данные производителя
Адаптировано из «Карманного справочника» ASHRAE 1993
Типовые расчетные скорости воздуха для компонентов ОВиК (воздуховодов)
| Элемент воздуховода | Лицевая скорость, |
| Жалюзи | |
| Впуск | |
| 7000 кубических футов в минуту3300 л/с и более | 2 |
| Менее 7000 кубических футов в минуту3300 л/с | См. |
| Выхлоп | |
| 5000 кубических футов в минуту 2400 л/с и выше | 2,5 |
| Менее 5000 кубических футов в минуту 2400 л/с | См. рис. 1.0 |
| Фильтры | |
| Панельные фильтры | от 1 до 4 |
| Вязкостное соударение | |
| Сухого типа, с удлиненной поверхностью | Скорость воздуховода |
| Плоский (низкий КПД) | |
| Гофрированный материал (средняя эффективность) | До 3,8 |
| НЕРА | 1,3 |
| Фильтры с возобновляемым материалом | |
| Вязкостное соударение с подвижной завесой | 2,5 |
| Сухая среда с подвижной завесой | 1 |
| Электронные воздухоочистители | Ионизирующего типа |
| Нагревательные змеевики | |
| Пар и горячая вода | от 2,5 до 5 |
| Электрический | |
| Открытый провод | См. производ. данные |
| Ребристая трубка | См. производ. данные |
| Катушки осушителя | от 2 до 3 |
| Воздухоочистители | |
| Распылитель | См. производ. данные |
| Тип ячейки | См. производ. данные |
| Высокоскоростной распылитель | от 6 до 9 |
рис. 1.0
, 8 макс.
| Параметры для рисунка | Впуск | Выхлоп |
Мин. свободная площадь (1220 мм 2 тестовая секция | 45 | 45 |
| Водопроницаемость, мл/(м 2 · 0,25 ч) | Незначительная | Н/Д |
| Макс. Падение статического давления, Па | 35 | 60 |
Рисунок 1.0 (таблица + данные диаграммы) Критерии выбора размера жалюзи (2017F, глава 21, рис. 19)
Адаптировано из: ASHRAE Карманный справочник для Кондиционер, Отопление, Вентиляция, охлаждение SI 9-е издание
Связанный:
- Проектирование жилых систем воздуховодов | Инженерные табличные калькуляторы Excel
- Тепловые потери в воздуховодах Уравнения и калькулятор
- Таблица сопротивления воздуховодов ОВКВ
- Коэффициент теплопередачи для круглых воздуховодов Температура стенки Уравнение теплопередачи и калькулятор
- Эквивалент прямоугольного или круглого воздуховода ОВКВ
Основы системы высокоскоростных воздуховодов
Если вы посещали техническую конференцию Virtual Fall, вы слышали все об основах систем высокоскоростных воздуховодов от Дэвида Монсона.
Если вы пропустили это, вам повезло! Мы здесь, чтобы подвести итоги сессии и предоставить ценные образовательные инструменты для любого бизнеса, занимающегося очисткой систем HVAC для этих очень сложных систем.
Прочитав эту статью, вы:
- узнаете, как системы высокого давления связаны с высокоскоростными системами.
- Знать компоненты конструкции высокоскоростной системы.
- Знать, как чистить и устранять неполадки при очистке высокоскоростных систем.
Что такое высокоскоростная система? Во-первых, давайте поговорим о системах высокого давления и высокоскоростных системах. Специалисты, знакомые с системами высокого давления, могут подумать, что они уже знакомы с высокоскоростными системами. Однако между этими двумя системами есть заметные различия.
Например, где больше воздуха? Одиннадцать 55-галлонных бочек или один акваланг? Ответ: они держатся примерно одинаково. Разница между ними заключается в давлении.
Для выполнения функций обогрева и охлаждения в здании требуется определенный объем воздуха с определенной теплоемкостью.
Если в здании минимум места, как обеспечить необходимый объем воздуха? Ответ заключается в том, чтобы создать давление и доставить его через каналы меньшего размера.
Итак, почему она называется высокоскоростной системой, а не системой высокого давления? Мы не можем воспринимать давление в воздуховоде нашими органами чувств, но мы можем воспринимать скорость воздуха нашими органами чувств. Каждая система воздуховодов высокого давления является также высокоскоростной системой воздуховодов. Когда вы увеличиваете давление в системе воздуховодов и пропускаете ее через более мелкие воздуховоды, вы получаете высокоскоростной воздух.
Потребители выбирают высокоскоростные системы по целому ряду причин. Одной из основных причин, по которой эти системы могут быть предпочтительными, является их меньшая занимаемая площадь — затраты на строительство теперь рассчитываются на кубический фут, а не на квадратный фут, что делает установку высокоскоростных систем более доступной, чем в прошлом.
Их меньший размер также делает их идеальными для незаметного добавления кондиционеров в исторические здания.
Хотя высокоскоростные системы могут быть предпочтительнее по стоимости, пространству или другим причинам, важно отметить, что эти системы не выполняют работу лучше или надежнее, чем обычные системы, они просто выполняют эту работу за меньшее время. космос.
Проекты высокоскоростной системы
На рис. 1 ниже показан пример дома с высокоскоростной системой на чердаке (показан зеленым). Обратите внимание:
- Чердак дома имеет петлевую систему.
- Приточно-вытяжная установка расположена в центре чердака.
- Приточно-вытяжная установка подает воздух в Т-образное соединение основного контура магистрального воздуховода, огибающего чердак по периметру.
- Гибкие воздуховоды отходят от контура и ведут к диффузорам.
- Система контура по периметру используется для выравнивания давления в точке соединения для каждого ответвления воздуховода, обеспечивая сбалансированность системы.
Рисунок 1: Дом с двумя типами высокоскоростных систем.
Нижняя часть На рис. 1 также показан более традиционный метод, который можно найти на цокольном этаже домов с обычным прямым стволом с отводными воздуховодами (показаны желтым цветом).
Системы обратных каналов работают аналогично обычным обратным каналам; один или два возврата будут расположены в центральной части, а не в каждой комнате. Они, как правило, короткие и простые и состоят из стандартных воздуховодов, потому что вентилятор возвращает возвратный воздух в вентиляционную установку, как и предполагалось.
Приточные магистральные воздуховоды в жилых системах обычно представляют собой 8-дюймовые круглые воздуховоды, хотя в больших системах могут использоваться 10-дюймовые круглые воздуховоды. Как правило, подающий магистральный воздуховод высокоскоростной системы очень похож на типичный ответвленный воздуховод традиционной системы.
Однако все отводные воздуховоды представляют собой специализированные 2-дюймовые изолированные гибкие воздуховоды, разработанные для поглощения звука, что является серьезной проблемой для клиентов, у которых дома есть высокоскоростные системы. Эти специализированные гибкие воздуховоды продаются тремя основными торговыми марками:
• Unico
• Hi-Velocity
• SpacePak
Некоторые системы имеют звукопоглощающие секции гибких воздуховодов, длина которых должна составлять не менее 12 футов. Для более длинных участков используется перфорированный полужесткий воздуховод с алюминиевой изоляцией диаметром два дюйма. Независимо от длины прогона должна присутствовать звукопоглощающая секция длиной не менее 12 футов. Некоторые бренды также имеют большой ассортимент фирменных соединителей, сращиваний и обжимных фитингов. Один бренд использует воздуховод с алюминиевым сердечником для большинства ответвлений и имеет звукопоглощающие секции длиной 2 фута на концах. Детали разных марок не взаимозаменяемы.
Глушение высокоскоростного звука работает по тому же принципу, что и глушители из стеклопакета на хот-роде: есть внутренняя труба, перфорированная слоем звукоизоляции, а затем внешний корпус. Высокоскоростные частоты проходят через перфорацию в изоляцию, и звук поглощается изоляцией.
Методы очистки высокоскоростной системы
Очистка высокоскоростной системы имеет некоторые отличия и сходства с очисткой обычной системы. Обратку чистите так же, как и обычную обратку, как и подающий ствол. Гибкий воздуховод, используемый в высокоскоростных системах, является наиболее сложным для очистки компонентом высокоскоростной системы, поскольку в настоящее время не существует специальных инструментов для очистки воздуховодов диаметром два дюйма. В гибкие воздуховоды можно занести чистящее оборудование, но вытащить его будет невозможно.
Эту проблему лучше всего иллюстрирует пример дома, который был запылен ультратонкой розовой терракотовой пылью из вышедшего из строя пылесоса HEPA.
В доме было три системы высокоскоростных воздуховодов Unico, и розовая пыль проникла в двухдюймовые гибкие воздуховоды.
Для успешной очистки этой системы воздуховодов каждую ветвь гибкого воздуховода нужно было отсоединить и вытянуть прямо, даже в узких закутках, чтобы чистящее оборудование могло проходить через ответвления и извлекаться после очистки. В доме это можно было сделать, но это был трудоемкий и сложный процесс. Эти работы должны быть правильно оценены с точки зрения времени и усилий, понимая, что они занимают значительно больше времени и их гораздо труднее выполнить в данный момент времени.
Заключение
Хотя высокоскоростные системы еще не получили широкого распространения в некоторых областях, очистители воздуховодов должны быть готовы справиться с ними. Обычные методы очистки воздуховодов могут не сработать в этих системах, а некоторые методы просто не сработают. Также могут возникнуть ситуации, когда стандартные методы очистки не будут соответствовать ожиданиям клиентов.
