Что такое открытая и скрытая проводка

«Что такое скрытая и открытая проводка? Чем отличаются эти способы укладки? Как должен проводиться монтаж?» Данная статья поможет с ответом. Ниже вы сможете найти общую информацию, касающуюся скрытой и открытой проводке.

Скрытая проводка

Поговорим о скрытой. Сегодня почти в каждом жилом доме проводка в квартире скрытая. При её прокладке в отделанных стенах и потолках пробиваются небольшие борозды, в которые собственно и помещаются провода. После того, как монтаж завершится, всё это заштукатуривается цементом или алебастром. Если установка происходит ещё в только строящемся доме, то операция с бороздами нецелесообразна. В таких случаях всё делается немного иначе. Сначала производится укладка проводов, которые закрепляются гвоздями, вбиваемыми в раствор между кирпичами. В некоторых точках необходимо будет примазывать проводку алебастром. После всех операций, наступает заключительный этап — первичная отделка поверхностей помещения. В итоге все провода оказываются под штукатуркой.

Рядом с соединением проводов монтируется специальные коробки. В них маскируются все скрутки проводов. Они должны располагаться вровень поверхности стены (заподлицо с ней). Изготавливают их из полимеров или стали. Разветвленные коробки закрываются в целях безопасности пластмассовыми крышками. Также это необходимо ещё и для эстетического аспекта. Поэтому часто эти крышки имеют интересный дизайн.

Поскольку розетки и выключатели применяются для скрытой проводки, для них используются аналогичные разветвленные коробки. Для установки скрытой проводки используются медные и алюминиевые провода. Первые имеют сечение около 1 мм2 , вторые применяются в резиновой изоляции и их минимальное сечение составляет 2,5 мм2 .

В жилых помещениях прокладка скрытой проводки происходит в специальных каналах, сделанных заранее в стенах и перекрытиях. Поэтому хозяевам квартир рекомендуется быть очень осторожными в эксплуатации выключателей и самостоятельной работе с электрическими проводами (например при замене выключателей и розеток). Вообще замена каких-то компонентов или наращивание электропровода является очень хлопотным делом. Зачастую, чтобы добраться до проводки, необходимо демонтировать кафельную плитку или какую-либо другую отделку. Учтите это. Лучше при прокладке всё тщательно обдумать, чем потом зря терять время (а может и денежные средства) и проделывать двойную работу.

Открытая проводка

Открытая проводка прокладывается вдоль поверхностей помещения (в коробах, гофре, плинтусах) Для её установки также используются медные или алюминиевые резиновые провода покрытые слоем поливинилхлорида. Вообще можно применять металлические провода только с поливинилхлоридом. Правда, при этом у провода должно быть разделительное основание, которое будет отделять одну жилу от другой. Провода открытой электропроводки закрепляются на поверхности стен или потолка с помощью специальных роликов, которые производятся из фарфора (этот материал является изолирующим). В каждом из них есть ось отверстия, через которое продевается гвоздь. На него в свою очередь крепится ролик с надетыми проводами. Для правильного крепления провода, ролики должны располагаться на расстоянии 500 мм друг от друга.

Сечение проводов при открытой проводки нисколько не отличается от сечения скрытой: медные — 1 мм2, алюминиевые — 2,5 мм2. Провода при горизонтальной установке по стенам прокладывают параллельно линиям пересечения поверхностей помещения на расстоянии не меньше 10 см и не больше 20 см от края карниза. Что же касается вертикальной части проводки, то её укладывают перпендикулярно поверхности потолка. Рядом с дверью или окном провод прокладывается на расстоянии 10 см от их обрамления.

Розетки и выключатели в открытом способе укладки закрепляются не к стене, а на специальные прокладки — подразетники. Они состоят из сухого дерева и устанавливаются на плоскость стены шурупом. Только после их монтажа прикручивается розетка или выключатель, которые в свою очередь значительно различаются по внешнему виду от розеток и выключателей предназначенных для скрытой проводки. Также существует разница в способе установки, ведь розетки и выключатели при открытой проводке располагаются не в стене, а на её поверхности.

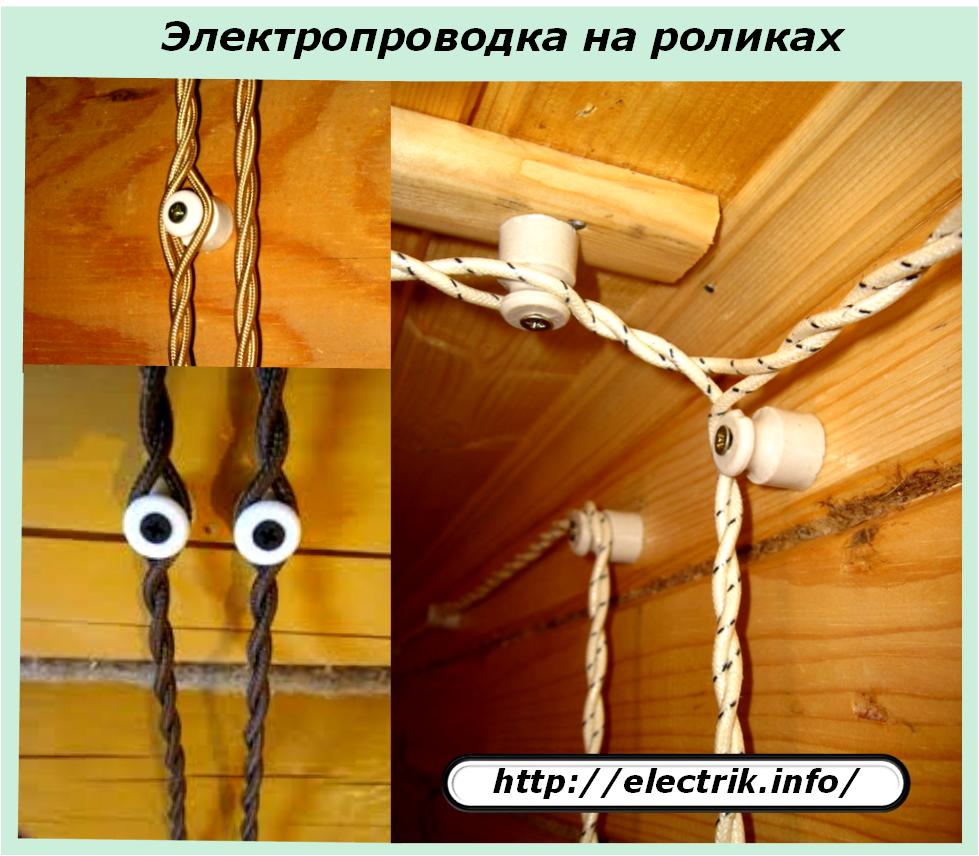

Сегодня открытый метод укладки встречается не часто. Например, в деревянных домах, где устанавливать электропроводку другим способом невозможно.

Скрытая или открытая проводка?

Скрытая или открытая проводка?

Перед тем, как разрабатывать проект электрики и осуществлять ее монтаж, необходимо определиться с типом будущей проводки. Она бывает двух типов: открытая и скрытая. Рассмотрим особенности, плюсы и минусы каждого из них.

Открытая проводка

Открытая проводка представляет собой проложенные по поверхности стен изолированные провода. Крепление проводки к стенам осуществляется с помощью кабель-каналов или металлических скоб.

Преимущества открытой проводки:

• простота поиска мест повреждения кабелей и проводов.  Так как проводка открыта, не составляет труда своевременно обнаружить и устранить какие-либо дефекты;
• универсальность. Открытую проводку можно проложить в любом помещении вне зависимости от его планировки и размеров, при необходимости ее можно оперативно изменить;
• безопасность. Когда провода находятся на виду, их невозможно случайно повредить при осуществлении ремонтных работ.

Недостатки открытой проводки:

• неэстетичный внешний вид. Открытая проводка не всегда вписывается в дизайн помещения;
• громоздкость. Открытые провода «съедают» свободное пространство и не дают разместить предметы интерьера в местах их пролегания, розетки и выключатели сильно выступают над поверхностью стены.

Скрытая проводка

Скрытая проводка – это заизолированные провода, проложенные в штробах. Такая проводка стационарна, поэтому расположение проводов, а также места подключения приборов необходимо определить до начала монтажа.

Преимущества скрытой проводки:

• компактность. Проводка не занимает полезное пространство комнаты, не препятствует свободной расстановке мебели;
• эстетичность. Провода не нарушают внешний вид комнаты, выключатели и розетки располагаются практически в одной плоскости со стеной;

Недостатки скрытой проводки:

• невозможность оценить состояние проводов. Любая проводка со временем старее и изнашивается, а это может снизить качество электроэнергии и породить риск возникновения коротких замыканий пожаров. Оценить состояние скрытой проводки без специального инструмента не представляется возможным;
• невозможность оценить расположение проводов. Если человек купил дом, квартиру или офис со скрытой проводкой, он не может самостоятельно определить, где расположены провода и рискует задеть их при проведении ремонтных работ;
• стационарный характер. Если хозяевам помещения со скрытой проводкой захочется поменять расположение тех или иных бытовых приборов, розеток и выключателей, им придется долбить стены и наращивать провода, что время- и трудозатратно и довольно дорого.

Читать далее

Профилактические электроизмерения — периодичность и виды

Регулярное проведение профилактических электроизмерений необходимо для выявления не соответствующего нормативным показателям (ПТЭЭП и ПУЭ) или неисправного оборудования.

Согласовываем подключение дополнительной мощности

Подключение дополнительной электрической мощности – процесс многоэтапный. Рассмотрим последовательность шагов.

Энергосберегающая лампа

Экономия электроэнергии на освещении.

Свойства изоляции

Полезная информация о свойствах изоляции.

Наш инстаграм

16 Основное отличие скрытой проводки от открытой проводки

Оставить комментарий / Советы по строительству дома / Автор администратор

Скачать

Содержание

Привет друзья,

В этом посте мы обсудим отличия между скрытой проводкой и открытой проводкой

Итак, начнем

1). Концепция

Значение скрытого скрыто. При этом типе проводки во время строительства здания в плиты, стены и пол вставляются ПВХ или металлические трубы для электропроводки.

Скрытая проводка по сравнению с открытой проводкой

С другой стороны,

Значение открытой проводки раскрывается. В этом типе проводки электрические провода размещаются в кабелепроводах для поверхностного монтажа. Эти трубопроводы видны, и они не спрятаны внутри стен.

2). Эстетика

Электропроводка со скрытым кабелепроводом – самая популярная, атлетически красивая и прочная. Поверхность выглядит аккуратной и чистой, и эту поверхность можно использовать для дальнейшего декорирования.

Скрытая проводка по сравнению с открытой проводкой

Принимая во внимание, что

 Открытая система проводки не дает эстетически хорошего вида. При таком типе проводки эстетический вид стены можно сохранить, покрыв ее декоративными и защитными материалами, что может увеличить стоимость.

3). Установка

Со скрытой проводкой сложнее работать, чем с открытой проводкой. В случае скрытой проводки необходимо делать каналы или желоба в стене, что требует больше времени.

тогда как,

 В случае открытой проводки установка проводки проще по сравнению со скрытой проводкой, а также в случае открытой проводки не требуются каналы или каналы в стене, поэтому на это требуется меньше времени.

4). Безопасность и долговечность

 Система скрытой проводки безопасна и долговечна.

тогда как,

 Открытая система проводки не так безопасна и долговечна по сравнению со скрытой проводкой.

5). Обнаружение неисправности

 В случае скрытой проводки все провода закрыты электропроводкой, поэтому неисправности не могут быть быстро и легко обнаружены и устранены.

Принимая во внимание, что

В случае открытой проводки все кабели находятся на открытом воздухе, поэтому неисправности могут быть легко обнаружены и быстро устранены.

6). Дополнение

В случае скрытой проводки очень сложно и трудно обеспечить какое-либо дополнительное подключение в будущем. Для дополнительных подключений потребуется помощь специалиста.

Принимая во внимание, что

В случае открытой проводки легко обеспечить дополнительные соединения в будущем.

7). Популярность

Скрытая проводка в настоящее время является самой надежной и популярной системой электропроводки.

Принимая во внимание, что

Открытая система проводки используется редко.

8). Риск возгорания Скрытая проводка и открытая проводка

В случае скрытой проводки нет риска возгорания или механического износа.

Принимая во внимание, что

 В случае открытой проводки существует больший риск возгорания из-за короткого замыкания и механического износа.

9). Изменение расположения выключателей

 В случае скрытой проводки изменить расположение выключателей довольно сложно.

Скрытая проводка по сравнению с открытой проводкой

 тогда как

 В случае открытой проводки изменить расположение переключателей довольно просто.

10). Погодные условия

В случае скрытой проводки погодные условия, такие как дождь, пар, влажность, химические вещества, дым и т. д., не могут влиять на нее легко или медленно.

тогда как,

В случае открытой проводки погодные условия, такие как дождь, масло, пар, пар, влажность, химические вещества и дым, могут легко и быстро повредить ее по сравнению со скрытой проводкой.

11). Поражение электрическим током Скрытая проводка и открытая проводка

При скрытой проводке нет риска поражения пользователей электрическим током от кабеля.

тогда как,

В случае открытой проводки вероятность поражения электрическим током для пользователей выше.

12). Утечка воды и трещины Скрытая проводка по сравнению с открытой проводкой

В случае скрытой проводки были разрезаны и внесены изменения, которые делают стены слабыми или плохими, поэтому вероятность утечки воды и трещин в стенах также увеличивается.

тогда как,

В случае открытой проводки нет необходимости в какой-либо прогонке, поэтому вероятность утечки воды и трещин отсутствует.

13). Замена и повторное использование материалов

В случае скрытой проводки всю систему проводки нельзя заменить за короткий промежуток времени, а материал проводки нельзя повторно использовать в другом месте.

Принимая во внимание, что

В случае открытой проводки вся система проводки может быть заменена за короткий период времени, а материал проводки может быть повторно использован в другом месте.

14). Ремонт Скрытая и открытая проводка

Восстановить работу систем скрытой проводки очень сложно.

тогда как,

Ремонт открытой системы электропроводки очень прост по сравнению со скрытой системой электропроводки.

15). Срок службы

Срок службы скрытой проводки больше, чем у открытой проводки.

Принимая во внимание, что

Срок службы открытой проводки меньше, чем у скрытой проводки.

16). Стоимость Скрытая проводка по сравнению с открытой проводкой

Скрытая проводка дороже по сравнению с открытой системой проводки.

Принимая во внимание, что

Открытая система электропроводки дешевле по сравнению со скрытой системой электропроводки.

Итак, друг, я думаю, что этот пост поможет вам

Я искренне надеюсь, что этот пост был для вас содержательным и полезным и помог вам выбрать между скрытой проводкой и открытой проводкой

Если вам понравилась эта статья, тогда пожалуйста, поделитесь им с друзьями, а также поставьте лайк нашей  странице Facebook  и присоединитесь к нашему  Telegram

  Канал .

Если вам нужна копия этого документа в формате PDF,

Скрытая и открытая проводка

Дайте знать, оставив комментарий, и вы можете написать нам в Instagram и в телеграмме   канал ,   или вы можно скачать в правом верхнем углу этого поста.

Спасибо за внимание!

Видео по теме

Также прочитайте

Подвесной потолок из полипропилена и подвесной потолок из ПВХ – что лучше?

Технические условия армирования

Стоимость строительства дома площадью 1000 кв.м в 2022 году

Стоимость строительства основного дома в 2022 году

Просмотры сообщений: 2821

Открытая проводка – достоинства и недостатки, требования, особенности монтажа

Открытая проводка — самый простой способ прокладки электрических линий. В отличие от скрытого, он прокладывается не в толще строительных конструкций, а над их поверхностью. В современных домах используется редко. При этом данный способ требует гораздо меньше времени и связан с меньшими трудозатратами, чем прокладка линии закрытого типа. Также нет необходимости в штроблении, благодаря чему практически не нарушается целостность потолка и стен.

Если вы не планируете проводить проводку в стиле ретро по всему дому, то открытый способ лучше использовать только на отдельных участках, например, в том случае, когда нужно немного расширить линию. В противном случае большое количество проводов, которые прекрасно видны невооруженным глазом, испортят интерьер.

Монтаж открытой проводки требует тщательной подготовки. Этот способ установки связан с определенными правилами, которые требуют неукоснительного соблюдения.

Содержание

• Требования к монтажу электропроводки открытого типа
• Особенности монтажа электропроводки открытого типа
• Преимущества и недостатки наружной электропроводки
• Жесткая трубная электропроводка
  • Особенности монтажа поверхностной электропроводки в трубах ИРЛ
  • Необходимые инструменты для разводки труб
  • Преимущества и недостатки метода
• Заключение

Требования к установке электропроводки открытого типа

Вот основные правила, которые необходимо соблюдать при прокладке открытой электропроводки в квартире.

Пренебрежение ими является нарушением норм электробезопасности и может привести к короткому замыканию и выходу из строя линии. Итак:

• Запрещается прокладывать трубопровод под трубопроводами, на которых скапливается конденсат.
• Рядом с кабелями не должно быть источников тепла.
• Для прокладки такой линии не рекомендуется использовать простой трубопровод. Желательно, чтобы кабель имел дополнительную защиту. В зависимости от расположения проводки она может быть жесткой или гибкой, а также экранированной.
• Если проводник проложен в сантехнических нишах, то не следует использовать распределительные коробки, если нет возможности быстрого доступа к ЛЭП.
• Соединение жил кабеля между собой возможно только в специальных соединительных коробках.

Необходимо обеспечить возможность легкого доступа к крышке последнего. Если влажность в помещении достаточно высокая, на крышки распределительных коробок устанавливают прокладки для улучшения герметичности.

• Защитный слой проводника должен сохраняться неповрежденным по всей его длине, вплоть до присоединения проводников к розетке, выключателю или электроприбору.
• Для крепления кабеля рекомендуется использовать пластмассовые хомуты, соответствующие диаметру проводника. Расстояние между зажимами не должно быть слишком большим, иначе проводник провиснет под собственным весом. Расположить скобы необходимо с обеих сторон провода, а также обязательно установить хомуты возле точек подключения к электрическим элементам. Если кабель прокладывается горизонтально, то скобы должны располагаться на расстоянии не более 40 см одна от другой при креплении небронированной жилы и 75 см для провода с бронированным покрытием. Если открытая электропроводка прокладывается вертикально, то максимальный интервал между зажимами не должен превышать 1 м.
• При монтаже обычных проводников с защитным покрытием в горизонтальном направлении интервал между скобами не должен быть более 25 см, а в вертикальном — 40 см. Расстояние от электроэлемента до ближайшего к нему зажима не должно превышать 10 см.
• Если проволоку необходимо согнуть, минимальный радиус изгиба должен составлять 8 см.
• Если линия пересекает неэлектрический трубопровод, то минимальное расстояние между ними должно быть 3 см.

При прокладке кабеля через стену рекомендуется использовать изоляционную трубку для его защиты по всей длине.

Особенности монтажа ЛЭП открытого типа

Открытый способ монтажа электропроводки чаще всего применяют при прокладке проводов над плинтусом, в местах стыка стен с потолочной плиткой, а также в углах помещений. Используемый проводник должен быть идеально плоским.

Если в квартире с подвесными потолками проводится открытая проводка, то кабель необходимо крепить к стенам. При большом количестве проводов стоит использовать пропускные каналы.

Ни в коем случае нельзя просто прокладывать электропровод по натяжному потолку. Монтаж распределительных и ответвительных коробок необходимо производить так, чтобы доступ к ним не был затруднен.

Пример монтажа розетки с открытой проводкой на видео:

Преимущества и недостатки наружной проводки

Как и любой другой способ прокладки коммуникаций, монтаж открытой проводки имеет свои плюсы и минусы. К преимуществам относятся:

• Простота установки.
• Минимальное нарушение целостности стен (потолка).
• Нет необходимости в дополнительном оборудовании.

Имеет открытую проводку и свои недостатки. Они следующие:

• Непривлекательный внешний вид.
• Необходимость учитывать технические нормы помещения.
• Необходимость строгого соблюдения при монтаже норм пожарной и электробезопасности.

Конечно, наружная проводка не всегда выглядит в квартире непрезентабельно. Например, винтажная линия в стиле ретро может стать отличным дополнением интерьера и придать дому старомодный шарм. Но, во-первых, элементы для такой проводки стоят дорого, а во-вторых, устанавливать ее стоит только в том случае, если дизайн помещения выдержан в соответствующем стиле.

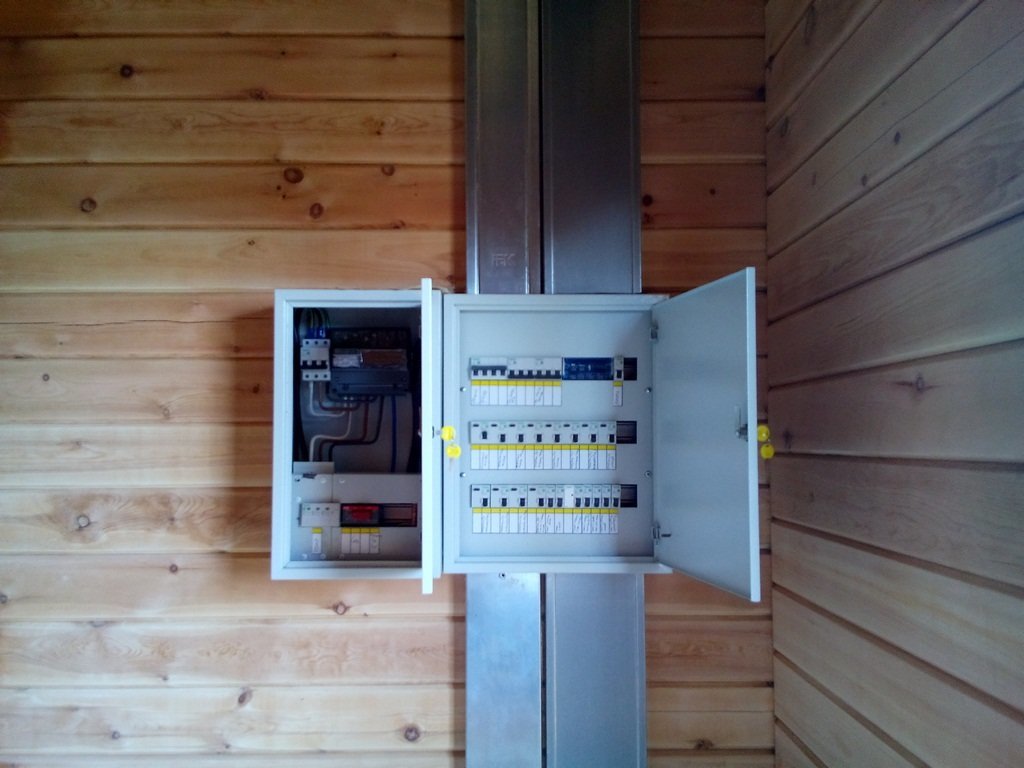

Пример готовой открытой электропроводки, проложенной в кабель-каналах на видео:

Жесткая трубная проводка

В последнее время многие люди открывают для себя монтаж внешней проводки с использованием жестких пластиковых труб. В этом случае кабели размещаются внутри трубопроводов, которые затем крепятся к стенам на специальных опорах. Для облегчения этого монтажа разработано большое количество вспомогательных приспособлений (тройники, кабельные муфты, тройники).

Основным преимуществом такой установки является высокая степень защиты электрических проводников от воздействия воды, а также от механических повреждений.

В связи с этим данный способ монтажа чаще всего используется в подвалах, гаражах и подвалах. Но это не значит, что наружную проводку нельзя проложить таким образом на даче, в городской квартире или загородном доме, так как внешне изолирующие трубы выглядят достаточно привлекательно.

Особенности монтажа накладной электропроводки в трубах ИРЛ

При прокладке линии электропередач в изоляционных трубах следует помнить о некоторых важных моментах:

• Трубопроводы должны крепиться к стенам таким образом, чтобы расстояние между ними составляло 80 см, при этом расстояние от электроприбора или элемента до ближайшего приспособления должно быть не менее 10 см.
• Кабели можно соединять друг с другом только на клеммах электрических элементов или внутри специальных распределительных коробок.

Соединение проводников в трубах не допускается.

• Радиус изгиба трубопроводов должен быть не менее чем в 6 раз больше их диаметра.

Для этого типа установки предусмотрены специальные фиксирующие устройства. Их список можно найти как в Интернете, так и в специальной литературе.

Если по каким-либо причинам вы не можете купить специальные хомуты, для монтажа теплоизоляционных труб можно использовать обычную строительную перфоленту. Для этого нужно отрезать от мотка кусок необходимой длины и закрепить его на поверхности. Торцевые крепления следует делать под углом и немного от себя, чтобы лента не провисала. Затем труба крепится стяжками по всей длине. Иногда, если нет возможности приобрести специальные хомуты, вполне хорошим решением может стать крепление перфолентой.

Пример монтажа трубопровода для электропроводки на видео:

Необходимые инструменты для разводки труб

Этот метод установки не требует большого количества инструментов. Для работы вам понадобится:

• Маркировочный шнур.
• Перфоратор (для работы с бетонными стенами). Для этого приспособления также потребуется сверло необходимого диаметра.
• Отвес.
• Рулетка.
• Молоток.
• Строительный уровень.
• Ножовка по металлу.

Для соединения на сложных участках понадобятся две муфты, а также гофра. Монтаж трубопроводов осуществляется таким образом, чтобы внутри них не скапливалась влага. Поэтому нужно уделить особое внимание качеству резинового уплотнителя, который устанавливается в месте соединения трубы с электроэлементом.

Рекомендуется использовать усиленные уплотнения, соответствующие диаметру изоляционной трубы. При установке манжета должна небольшой частью проникать в электромонтажное изделие.

При отсутствии уплотнительной манжеты рекомендуется вводить провод снизу.

Преимущества и недостатки метода

К преимуществам прокладки электропроводки в изоляционных трубах относятся:

• Простота установки.
• Дополнительная защита проводников от механических повреждений и влаги.
• Привлекательный внешний вид.

Недостатки этого метода следующие:

• Необходимо точно определить размеры труб.
• Требуется довольно много аксессуаров.
