Ищете, где заказать смесительный узел для вентиляции?
На нашем сайте можно выбрать смесительный узел для вентиляции напрямую с завода изготовителя с доставкой по всей России.
Смесительный узел для вентиляции – это
устройство, которое состоит из циркуляционного насоса, трехходового клапана, сервопривода, фильтра, обратного клапана, регулирующих и запорных вентилей. Он служит для трехпозиционного, либо плавного регулирования расхода теплоносителя (воды или антифриза), который поступает в теплообменник (нагреватель, калорифер или охладитель) вентиляционной установки.Заказать смесительный узел для вентиляции приточной установки или получить консультацию можно по телефону:
+7 (495) 109-60-40Смесительные узелы в вентиляции
Корзина пуста
Перейдите в каталог, выберите требуемый товар и добавьте его в корзину.
Или просто Отправьте заявку
Отправьте нам заявку и реквизиты и мы выставим Вам коммерческое предложение и не забудем про скидку.
Ваш E-mail
Файл заявки (doc,docx,xls,xlsx,pdf,txt,jpg):
Файл с реквизитами (необязательно):
Комментарий (необязательно):
+7 (495)749-49-89
Смесительный узел представляет собой специальную цепь трубопроводов, обеспечивающую смешивание двух разных потоков в один.
Узлы регулирования обвязки теплообменников можно рассматривать, как отдельный вид вентиляционного оснащения, потому что проще заказать цельный узел, чем делать сборку обвязки на месте. Удобство заключается в том, что, располагая гидравлическими данными по теплообменному аппарату можно послать запрос на расчёт узла под конкретное устройство и купить готовый смесительный узел, после чего легко смонтировать его в вентиляционной камере.
Существует ряд узлов обвязки:
• узлы обвязки водяного нагревателя/калорифера;
• узлы обвязки водяного охладителя;
• узлы обвязки гликолевого рекуператора;
Наиболее востребованный тип узлов регулирования — обвязки для водяного нагревателя. Их задача — регулирование температурных показателей вещества, передающего тепловую энергию в теплообменнике и дальнейшего поддержания заданных параметров для выходящего из приточной вентиляционной системы воздуха. Данные узлы отличаются по техническим возможностям, в зависимости от уронвня и назначения объектов.
Это могут быть самые простые варианты, обеспечивающие только поддержание нужной температуры жидкости внутри теплообменника либо более сложные решения, где обвязка калорифера содержит измерительные приборы для контроля температуры и давления на отдельно взятых участках обвязки, и обводные байпасы.

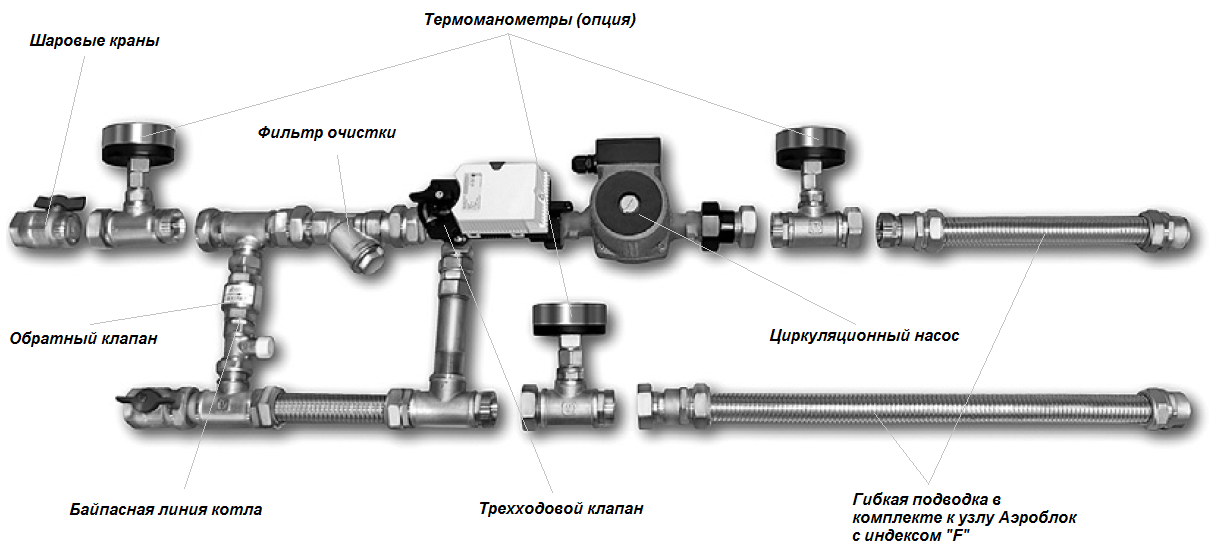

Типовой узел обвязки калорифера должен быть укомплектован следующими элементами:
• 3-х /2-х ходовой клапан с электрическим приводом;
• насос;
• байпас;
• запорная арматура с шаровым краном;
• система фильтрации — грубая очистка;
• гибкая подводка.
Особенности узлов обвязки различного назначения
Узел обвязки водяного охладителя отличается от обвязки теплообменной системы, работающей на тепло, тем, что зачастую не требует наличия циркуляционного насоса. Необходимое давление устройству водяного охладителя обеспечивает насос из гидромодуля холодильной установки.
В состав данного узла обвязки входят элементы, аналогичные типовому узлу обвязки калорифера.
В нем предусмотрено наличие:
• 3-х /2-х ходового клапана с приводом;
• запорной арматуры;
• приборов для мониторинга температуры и давления;
• системы фильтрации — грубая очистка;
• гибкой подводки.
Узлы обвязки гликолевых рекуператоров используются для корректного функционирования приточно-вытяжных вентиляционных установок, в состав которых включены гликолевые теплообменники. Гликолевые теплообменные системы в подобных приточных установках выполняют функцию гликолевых рекуператоров. Эффективность возврата части энергии напрямую зависит от того, насколько точно подобран узел обвязки.
• смесительные узлы гликолевого контура переносят тепло от теплообменника вытяжной вентустановки к теплообменнику приточной и осуществляет контроль над возможностью размораживания гликолевого теплообменного аппарата в приточной системе;
• в контуре данной обвязки предусмотрен расширительный бак, компенсирующий возможный избыток давления.
Узел обвязки воздушной завесы – это элемент, упрощающий монтажные работы при включении тепловой завесы в теплосеть.
Узел отличается несложностью конструкции, низкой ценой и удобством монтажа.
В состав этого узла входят:
• 3-х ходовой клапан с приводом для регулировки температуры жидкости;
• система фильтрации — грубая очистка;
• байпас с запорным краном;
• запорная арматура.
Механизм смешивания воздуха в системах отопления, вентиляции и кондиционирования воздуха
В нынешнюю эпоху глобального потепления экстремальные температурные условия стали новой нормой. Жаркие места становятся жарче и влажнее, а холодные – холоднее и холоднее. В таких условиях система HVAC ( Отопление, вентиляция и кондиционирование воздуха ) для организаций, жилых объектов, транспортных средств и отелей становится необходимостью, а не роскошью. В этой статье рассматриваются основные принципы функционирования системы ОВКВ и то, как механизм смешивания воздуха помогает эффективному функционированию системы и снижению затрат на техническое обслуживание и счетов за электроэнергию.
Система HVAC является основой любой системы отопления и охлаждения в квартирах, транспортных средствах или промышленных зданиях. Система HVAC может быть одноступенчатой, которая выбрасывает только горячий или холодный воздух. Его можно зонировать, то есть только часть помещения будет нагреваться или охлаждаться, тем самым экономя затраты на электроэнергию. Некоторые системы HVAC оснащены увлажнителем и/или осушителем для контроля влажности воздуха.
Как воздушный смеситель EB уменьшает расслоение?
В системе обработки воздуха расслоение воздуха возникает из-за неправильного смешивания воздуха внутри данной камеры. Это приводит к трудностям в эксплуатации кондиционера, а также в эффективной работе агрегата и поддержании качества воздуха в помещении. Зимой проблема становится еще более серьезной, так как замерзание змеевиков также приводит к срабатыванию функции Freeze Stat и ошибкам измерения. В последнее время проблемы стали еще более серьезными, поскольку требования к вентиляции, установленные стандартом ASHRAE, требуют нагнетания большего количества свежего воздуха внутрь здания.
На протяжении многих лет здания после постройки имеют проблемы с существующей системой, что приводит к большим потерям энергии с низкой эффективностью. В некоторых случаях использовалось дополнительное кондиционирование, поскольку существующие змеевики теплопередачи не могли обеспечить требуемую производительность. Компания EB Air Control изучила множество таких случаев, некоторые из них было сложно исправить, некоторые имели легкий доступ к решениям по стратификации воздуха. Во многих случаях старые смешивающие устройства были удалены, уступив место новым Air Mixers , которые не только обеспечивали лучшее смешивание, но и экономили на счетах за электроэнергию благодаря отсутствию движущихся частей.
Механизм смешивания воздуха в ОВКВ6 Тенденции в системе ОВКВ, которые останутся неизменными
■
Блок смешивания воздуха Система вентиляции и кондиционирования похожа на его сердце, которое выполняет различные задачи, такие как регулирование температуры, увлажнение и осушение, а также очистка и циркуляция воздуха.
Основным компонентом системы является блок смешивания воздуха, также известный как пленум, который устанавливается рядом с выходом подачи HVAC.■
Процесс смешиванияВ камере наружный воздух (OA) и рециркуляционный воздух (RA) смешиваются до тех пор, пока не будет достигнута точная температура, которая будет распределена в зону, требующую контроля температуры. Наружный воздух (OA) — это горячий или холодный воздух, который вырабатывается вентилятором системы ОВКВ и подается в пленум, который затем распределяет воздух по помещению. Когда свежий горячий или холодный воздух поступает в помещение, имеющийся в помещении холодный или горячий воздух втягивается обратно коробкой для сбора воздуха в пленуме и называется возвратным воздухом (RA). Затем с помощью отклоняющего устройства возвратный воздух направляется к наружному воздуху для обработки.
■
Воздухонепроницаемый клапан Для идеальной циркуляции воздуха в смесительной камере требуется пластинчатый или круглый воздухонепроницаемый клапан, который помогает контролировать объем воздушного потока и давления и перенаправлять воздух в заданную область.
Так как заслонка является одним из наиболее важных элементов нагнетательной камеры, она должна быть изготовлена из коррозионностойкого металла. Из-за его критической роли размер, расположение и ориентация демпфера чрезвычайно важны. Лучше иметь демпфер, соответствующий стандартам ASHRAE и сертифицированный AMCA.
■
Воздушный смеситель Высококачественный воздушный смеситель не допускает расслоения воздуха из-за несмешанного воздуха, поскольку его оплетки смешивают воздух с постоянной скоростью, тем самым исключая возможность попадания несмешанного воздуха в камеру нагнетания. Воздушная стратификация относится к расслоению воздуха, из-за которого много электрической и механической энергии тратится впустую, чтобы преодолеть его влияние. По оценкам, в среднем 20 процентов энергии тратится впустую из-за расслоения воздуха. Следовательно, разумно иметь воздушный смеситель со специальным механизмом управления для интенсивного перемешивания и в то же время иметь акустическую среду, препятствующую шуму, исходящему от машины.
EBAir — канадский производитель и дистрибьютор высококачественных систем ОВКВ. В течение 27 лет EBair отметила свое присутствие в Канаде, США, Гонконге, Китае, Израиле и Индии и неизменно пользуется уважением за выполнение высокотехнологичных проектов высокого качества и производительности. Продукция EBair HVAC энергоэффективна и устойчива благодаря технологии оптимального потребления воды. Все продукты разработаны и смоделированы с использованием сертифицированных на международном уровне 3D- и 2D-схем и проходят многочисленные проверки и процессы утверждения, чтобы убедиться, что конечные продукты безупречны и, следовательно, обеспечивают длительное качество воздуха в помещении и комфорт. Благодаря таким ценным партнерам, как Kodak, Bell, Honda, IBM, Toyota, Siemens, Honeywell и многим другим, продукты EBair считаются одними из самых качественных продуктов, доступных во всем мире.
Комплект смесительный для вентиляции ВЕНТС УСВК
Описание
Описание
| ПРИМЕНЕНИЕ |
Смесительный узел USWK предназначен для плавного регулирования расхода теплоносителя в системах вентиляции, оборудованных водяными подогревателями или охладителями для регулирования температуры приточного воздуха. |
| КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ |
Конструкция смесительного узла USWK показана на рис. 1. Циркуляционный насос (1) узла смешения обеспечивает постоянную циркуляцию теплоносителя через водяной теплообменник. Трехходовой клапан регулирования теплоносителя (3) с электроприводом (2) устанавливается перед циркуляционным насосом для смешивания воды, подаваемой из системы отопления (охлаждения), с обратной водой, подаваемой по рециркуляционному трубопроводу (4) . Клапан трехходовой предназначен для обеспечения соотношения смешивания двух потоков воды и, таким образом, регулирования температуры теплоносителя, подаваемого в водяной теплообменник. Привод трехходового клапана управляется выходным сигналом 0-10 В от системы управления вентиляцией. |
| ПОДКЛЮЧЕНИЕ К ВОДЯНОЙ СЕТИ |
Смесительный узел подключается непосредственно к водяному теплообменнику и водопроводу через жесткие и/или гибкие трубы. В случае гибкого трубного соединения надежно закрепите смесительный узел на стене или другой твердой поверхности с помощью хомутов. При установке смесительного узла держите двигатель в горизонтальном положении, чтобы исключить любые перекосы и механические нагрузки от присоединяемых трубопроводов к USWK ед. При подключении смесительного узла к водопроводу следить за отсутствием нагрузок и перекосов, которые могут повредить конструкцию агрегата и привести к нарушению герметичности. |
| ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ |
Все электрические соединения разрешены квалифицированным электрикам с действующим разрешением на электрические работы. Перед подключением насоса убедитесь, что он заземлен. Примите меры для предотвращения контакта с силовыми кабелями. |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ |
Подшипники двигателя насоса смазываются перекачиваемой средой. Однофазные насосы не требуют дополнительной защиты от перегрузки, а трехфазные насосы должны быть снабжены внешней защитой от перегрузки. Максимально допустимое давление теплоносителя в установке составляет 10 бар. |
| 3-ХОДОВОЙ КЛАПАН |
3-ходовой клапан |
Смесительный узел регулирует расход теплоносителя, подаваемого в водяной теплообменник, и таким образом поддерживает температуру приточного воздуха. Смесительный узел USWK совместим с NKV водонагревателями, канальными охладителями OKW а также со всеми водяными теплообменниками (как нагревателями, так и охладителями), интегрированными в приточно-вытяжные установки.
При присоединении трубопроводов обеспечить их быстрое отсоединение для проведения плановых ремонтных и ремонтных работ.
