Снип ii 35 76 котельные установки нормы проектирования: СНиП II-35-76* «Котельные установки»

Глава СНиП II-35-76. Котельные установки. Нормы проектирования.

Печать

УДК 697.32.001.2 (083.75)



Глава СНиП II-35-76 «Котельные установки» разработана институтом Сантехпроект Госстроя СССР при участии институтов ВНИПИИэнергопром Минэнерго СССР, ИКТИ им. И.И. Ползунова Минэнергомаша, Теплопроект Минмонтажспецстроя СССР, Красноярский ПромстройНИИпроект Монтажстроя СССР и Гипротехмонтаж Минмонтажспецстроя СССР.

С введением в действие настоящей главы СНиП утрачивают силу глава СНиП II-Г.9-65 «Котельные установки. Нормы проектирования» и «Указания по проектированию котельных установок» (СН 350-66)

РЕДАКТОРЫ  инженеры Ю.Б.Александрович, О.И.Косов (Госстрой СССР), Н.И.Школьник, М.Д. Язвин (Сантехпроект).

Внесены Изменения 1978, № 1 1998, утвержденные постановлением Госстроя СССР от 8 сентября 1977 г. № 140 и постановлением Госстроя России от 11 сентября 1997 г. № 18-52

С введением в действие СНиП 2.04.14-88 утрачивают силу разд. 13 и прил. 6-8 СНиП II-35-76 «Котельные установки»

Электроснабжение и электротехнические устройства

1. Электротехническая часть проектов котельных должна разрабатываться в соответствии с Правилами устройства электроустановок (ПУЭ), строительными нормами и правилами производства и приемки работ по электротехническим устройствам, Инструкцией по проектированию электроснабжения промышленных предприятий и настоящим разделом.

2. Электроприемники котельных по надежности электроснабжения относятся к первой или второй категориям, определяемым в соответствии с ПУЭ и п. 1.12 настоящих норм и правил. В котельных второй категории  с водогрейными котлами единичной производительностью более 10 Гкал/ч электродвигатели сетевых и подпиточных насосов относятся по условиям электроснабжения к первой категории.

3. Выбор электродвигателей, пусковой аппаратуры, аппаратов управления, светильников и проводки следует производить в зависимости от характеристики зданий (помещений) и сооружений по условиям среды, определяемой по прил.

9 к настоящим нормам и правилам с учетом следующих дополнительных требований:

• электродвигатели к вытяжным вентиляторам, устанавливаемым в помещениях встроенных пристроенных и крышных котельных с котлами, предназначенными для работы на газообразном топливе и на жидком топливе с температурой вспышки паров 45° С и ниже, должны быть в исполнении, предусмотренном ПУЭ для помещений класса В-Iа. Пусковая аппаратура этих вентиляторов, как правило, должна устанавливаться вне помещения котельной и быть в исполнении, соответствующем характеристике окружающей среды. При необходимости установки пусковой аппаратуры в помещении котельной эта аппаратура принимается в исполнении, предусмотренном ПУЭ для помещений класса В-Iа;
• при расположении оборудования водоподготовки, насосных станций и газорегуляторных установок в общем помещении с котлоагрегатами выбор электрооборудования производится по характеристике среди котельного зала;
• для помещений топливоподачи, оборудованных системой гидроуборки, выбор исполнения электрооборудования, проводки и светильников производится с учетом возможности обмывки их водой.

Категории производств по взрывной, взрывопожарной и пожарной опасности и степени огнестойкости и степень огнестойкости зданий (помещений) и сооружений котельных

Здания (помещения) и сооружения	Категория производств	Степень огнестойкости
1. Котельный зал, помещения дымососов и деаэраторов	Г	II
2. Помещения водоподготовки	Д	II
3. Помещения щитов управления, щитов станций управления	Д	II
4. Помещения закрытых распределительных устройств с выключателями и аппаратурой, содержащей более 60 кг масла в единице оборудования	В	II
5. Помещения закрытых распределительных устройств с выключателями и аппаратурой, содержащей 60 кг  масла и менее в единице оборудования	Г	II
6. Помещения комплектных трансформаторных подстанций, трансформаторные камеры с маслонаполненными выключателями	В	II
7. Открытые подстанции	Не нормируются
8. Помещения топливоподачи твердого топлива: надбункерная галерея, узлы пересыпки, дробильные отделения для угля и кускового торфа, закрытые разгрузочные( приемные) устройства, транспортерные галереи	В	II
9. Помещения размораживающих устройств для твердого топлива	Г	III
10. Открытые разгрузочные эстакады для твердого топлива	В	III
11. Открытые склады твердого топлива	Не нормируются
12. Закрытые склады угля	В	III
13. Открытые транспортерные галереи и здания скреперных лебедок для твердого топлива	Д	III
14. Отдельные помещения пылеприготовительных установок	Б	II
15. Приемно-сливные устройства, закрытые склады и насосные станции жидкого топлива с температурой вспышки паров выше 28°  до 61° С включительно, а также насосные станции при применении жидкого топлива, нагретого в условиях производства до температуры вспышки и выше	Б	II
16. Приемно-сливные устройства, закрытые склады и насосные станции жидкого топлива с температурой вспышки паров выше 61°С	В	II
17. Помещения газораспределительных пунктов и складов горючих газов	А	II
18. Золоулавливающие устройства и сооружения систем «сухого»золошлакоудаления. Газоходы	Г	II
19. Багерная насосная станция, шламовая насосная станция и другие сооружения систем «мокрого» золошлакоудаления	Д	III
20. Насосные станции конденсата и противопожарного водоснабжения	Д	II
21. Насосные станции хозяйственно-фекальных вод и питьевого водоснабжения	Д	III
22. Ремонтные  мастерские без литейной, кузницы и сварочной	Д	III
23. Склады реагентов	Д	III
24. Склады активированного угля и сульфоугля	В	II
25. Материальные склады	В	II
Примечание: 1. Помещения без постоянного обслуживающего персонала  с производствами категорий А, Б и В должны оборудоваться устройствами автоматической пожарной сигнализации. 2. Наружные ограждающие конструкции помещений топливоподачи с производством категории В, указанных в п. 8 данного приложения, следует проектировать согласно п. 3.16 настоящих норм и правил.



Характеристики зданий (помещений) и сооружение котельных по условиям среды

Здания (помещения) и сооружения	Характеристика зданий (помещений) и сооружений по условиям среды в соответствии с ПЭУ
1. Котельные залы с котлами, оборудованными камерными топками для сжигания газообразного, жидкого или твердого топлива; помещения деаэдераторов	Нормальные
2. Котельные залы с котлами, оборудованными слоевыми топками, для сжигания твердого топлива	Пыльные
3. Помещения водоподготовки	Нормальные
4. Помещения насосных станций для перекачки холодных средств (исходной воды, реагентов, противопожарного водоснабжения, багерных насосных станций и т.п.)	Влажные
5. Помещения  резервуаров реагентов	Химически активные
6. Склады сульфоугля и активированного угля	Пожароопасные класса П-II
7.  Зольные помещения при «сухом» золошлакоудалении	Пыльные
8. Зольные помещения при гидрошлакоудалении или при «мокром»скреперном золошлакоудалении	Сырые
9. Помещения топливоподачи (за исключением дробильных отделений для фрезерного торфа), закрытые склады угля	Пожароопасные класса П-II
10. Дробильные отделения для фрезерного торфа, пылеприготовительные установки в отдельных помещениях	Взрывоопасные класса В-IIа
11. Открытые склады и транспортные галереи угля и торфа	Пожароопасные класса П-III
12. Помещения газораспределительных пунктов и складов горючих газов или карбида	Взрывоопасные класса В-Iа
13. Помещения закрытых складов, насосных станций жидкого топлива, присадок и станций очистки сточных вод с температурой  вспышки паров 45°С и ниже	Взрывоопасные класса В-Iа
14. Наружные приемно-сливные устройства и резервуары для хранения жидкого топлива и присадок с температурой вспышки паров 45°С и ниже	Взрывоопасные класса В-Iг
15. Помещения закрытых складов, насосных станций жидкого топлива, присадок и станций очистки сточных вод с температурой  вспышки паров выше 45°С	Пожароопасные класса П-I
16. Наружные приемно-сливные устройства и резервуары для хранения жидкого топлива и присадок с температурой вспышки паров выше 45°С	Пожароопасные класса П-III





Проектирование котельных для промышленных нужд

Невысокая стоимость данного энергоресурса, относительно других видов топлива, обусловила популярность котельных установок, проектирование которых подразумевает выполнение следующих технологических этапов проектирования: •сбор первичной информации: назначение и планируемая мощность котельной; особенности промышленных потребителей, для нужд которых строится котельная; тепловая нагрузка на котельную; общая площадь объекта и каждого помещения по отдельности для строительства котельной в существующем здании; изучение территории Заказчика для определения возможных мест строительства новой котельной; •тепловые расчёты: определение требуемой мощности котельной установки; подбор основного оборудования для котельной; •техническое Задание для проектирования: оказание помощи Заказчику в разработке Технического Задания; •разработка технических чертежей: разработка в соответствии с ГОСТ Р 21. 1101-2013; •пояснительная записка: подробное разъяснение порядка действий в процессе строительства; описание работы технических устройств и их характеристики, а также пояснение чертежей и указания по монтажу для реализации проектных решений; •согласование проекта с Заказчиком: согласование схем теплоснабжения и основного оборудования котельной; согласование проектных решений по окончанию проектирования; •окончательное согласование проекта с надзорными органами; •проведение экспертизы проекта в специализированной организации; •передача согласованной проектной документации и экспертизы проекта Заказчику.

База нормативных документов, на основании которых выполняется проектирование котельных, а также согласование проектов с надзорными органами:

• ГОСТ Р 21.1101-2013 – определяет основные требования к оформлению разделов проектной и рабочей документации;

• ГОСТ 21.609-2014 – определяет правильность оформления рабочей документации раздела «Газоснабжение внутреннее»;

• ГОСТ Р 53865-2010 – содержит основные термины и определения в области газораспределительных систем;

• № 116-ФЗ — определяет основы обеспечения безопасной эксплуатации опасных производственных объектов и направлен на предупреждение аварий на них;

• СП 89. 13330.2016 СНиП II-35-76 «Котельные установки» — устанавливает требования к проектированию, строительству, реконструкции, капитальному ремонту, расширению и техническому перевооружению котельных;

• СП 62.13330.2011 — устанавливает нормы и правила проектирования, строительства, реконструкции, капитального ремонта, расширения и технического перевооружения сетей газораспределения, газопотребления;

• СП 42-102-2004 — распространяется на проектирование и строительство новых наружных газопроводов из стальных труб и внутренних газопроводов из стальных и медных труб;

• ПУЭ (издания 6,7) — требования к устройству электрической части котельных.

Подбор оборудования в проектной документации и проведение расчетов осуществляется в индивидуальном порядке, при этом Заказчик передаёт Исполнителю полную информационную базу, которая позволит более точно провести расчёт всех узлов и элементов для газовой котельной.

Факторы, влияющие на окончательную стоимость проектной документации:

Разработка проекта газовой котельной является сложным техническим решением, которое требует грамотного и профессионального подхода, учитывающего специфику объекта для промышленного производства.

Стоимость всего комплекса работ включает в себя следующие аспекты:

• разработка Технического Задания в зависимости от мощности котельной установки: 100 ÷ 500 кВт; 500 кВт ÷ 1 МВт; свыше 1 МВт;

• сложность разработки проектной документации, в том числе подбора оборудования и исследования земельного участка для предполагаемого строительства;

• проведение согласований проекта с надзорными органами.

Окончательная цена формируется на основании различных факторов, которые зависят от поставленных Заказчиком задач. После проведения предварительных расчётов разрабатывается Коммерческое предложение (КП), в котором определяется цена выполнения проектных работ. На основании КП заключается Договор, согласно которому ведутся работы по проектированию промышленных котельных.

Комплексные котельные и мини-ТЭЦ | fterno

Наша компания способна выполнить базовое проектирование, проектирование и изготовление или комплексную реконструкцию существующих котельных и мини-ТЭЦ, а также поставить «под ключ».

Комплекс котельных

Котельная – комплекс зданий и сооружений, здание или помещение с котлом (теплогенератором) и вспомогательным технологическим оборудованием, предназначенное для выработки тепла для теплоснабжения.

Котельные по назначению подразделяются на:

Отопление – для обеспечения теплом систем отопления, вентиляции и горячего водоснабжения;

Отопление и производство — для обеспечения теплом систем отопления, вентиляции, горячего водоснабжения и для технологического теплоснабжения;

Производственная – для технологического теплоснабжения Котельные по размещению подразделяются на:
– отдельные;
– пристроенные к зданиям другого назначения;
– помещения, встроенные в здания другого назначения независимо от этажа;
— крыша.

Блоки могут быть созданы группой из нескольких отдельных компонентов, однако могут быть и целостным источником питания, включающим все элементы, необходимые для выработки электрической и тепловой энергии.

Отдельной специализацией являются парогазовые установки, которые работают с паровыми и газовыми турбинами в когенерации. Эта система в котле-утилизаторе (возможна установка дополнительной горелки) использует тепловую энергию продуктов сгорания турбины для выработки пара для последующей паровой турбины.

Важным направлением деятельности компании являются энергоблоки, в которых в качестве топлива используется биомасса. В то время как в предыдущих блоках используется обычное топливо (газ или жидкое топливо), энергоблоки, сжигающие биомассу, отличаются от предыдущих тем, как они манипулируют этими видами топлива, как, например, их хранение, загрузка в топочное пространство в соответствии с мощности котла, а также с устранением твердых остатков после сжигания.

Предприятие обеспечивает проектирование и изготовление энергетического оборудования в соответствии с требованиями заказчиков в целлюлозно-бумажной и сахарной промышленности, сельском хозяйстве, химической промышленности, от их проектирования до реализации, включая необходимые строительные работы.

На поставляемые агрегаты предлагаем газовые турбины и электрогенераторы, паровые конденсационные турбины, турбины с противодавлением и отбором пара, паровые котлы и котлы-утилизаторы. Компонентами снабжения являются также компоненты технологии производства энергии, например, водяные или воздушные конденсаторы, станции химводоподготовки, маслосистемы, в том числе системы охлаждения масла, компрессорные станции подогрева газа, системы верхнего уровня управления энергоблоком как в целом, силовые системы и другие компоненты оборудования.

Компания имеет обширную базу для разработки и проектирования, в том числе технологический центр, способный спроектировать источник энергии исходя из требований заказчика в соответствии с требуемыми параметрами и конфигурацией, позволяющий производить электроэнергию, тепло или холод, или эксплуатировать газотурбинную установку с комбинированным циклом, состоящую из комбинации паровых и газовых турбин.

Компания специализируется на решении экологических проблем, связанных с эксплуатацией тепловых электростанций. Мы успешно участвуем во многих процессах, снижающих вредное воздействие электро- и теплогенерации на окружающую среду, инвестируем значительные средства в уникальное, современное и одновременно эффективное технологическое оборудование, что позволяет нам выполнять одну из своих основных задач – разработку и производство оборудования с высокая эффективность и экологически ответственные нормы.

Наша компания предоставляет:

консультации и проекты конструктивных решений экологических проблем клиентов профессиональные консультации и другие услуги в соответствии с индивидуальными потребностями клиентов энергетические услуги на основе принципов EPC (Energy Performance Contracting) далее EC (Energy Performance Contracting) или модификации из этих услуг подготовка и финансирование проекта – капитальные вложения в операционную деятельность – подготовка и реализация энергоэффективных мероприятий – повышение эффективности производства и распределения энергии – обеспечение управления, ремонта и обслуживания энергетического оборудования

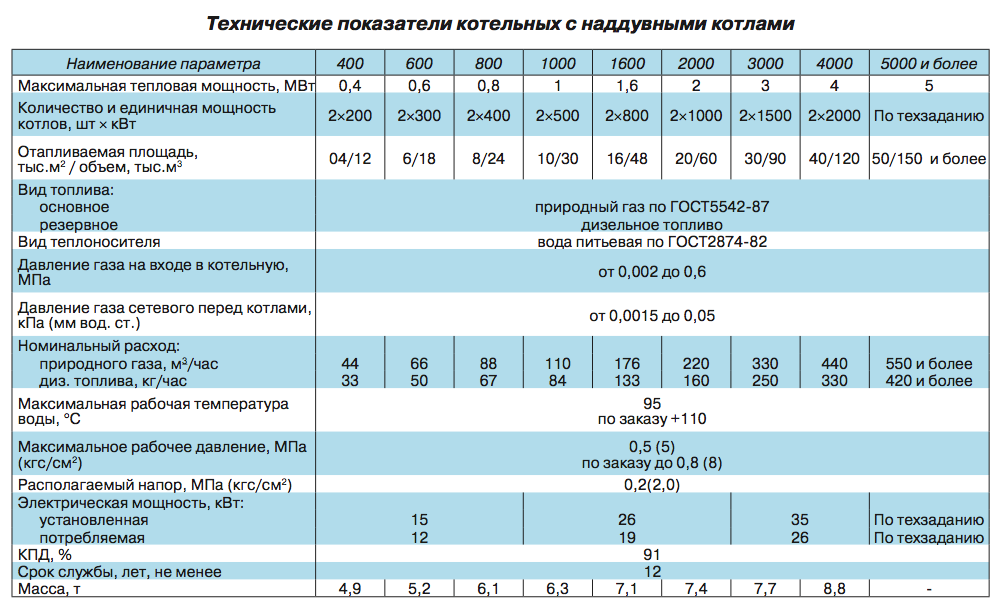

Блочно-модульные котельные

Наша компания имеет возможность обеспечить проектирование, изготовление и поставку блочно-модульных котельных, т. е. передвижных котельных полной заводской готовности, предназначенных для отопления, вентиляции и горячего водоснабжения промышленных, жилье и социальные объекты.

Котельные проектируются в соответствии с нормами, правилами и стандартами, действующими в Европе, Республике Беларусь и Российской Федерации, СНиП II-35-76 «Котельные установки» и ПБ 10-573-03 «Правила устройства устройство и безопасная эксплуатация паровых и водогрейных котлов». Предлагаемые котельные установки работают на жидком и газообразном топливе и имеют высокий КПД до 97%. Все технологическое оборудование размещено в заводском производственном блоке. Котельная полностью металлическая, утепленная, пожаробезопасная.

Уровень автоматизации обеспечивает бесперебойную работу всего оборудования без постоянного присутствия дежурного оператора. Автоматика обеспечивает работу объекта по температурному графику в зависимости от погодных условий. В случае утечки газа или отклонения значений контролируемых параметров от заданных система безопасности автоматически прекращает подачу топлива для предотвращения аварийных ситуаций.

Габаритные размеры и принцип построения котельных предусматривают возможность их перевозки автомобильным и железнодорожным транспортом. Блочно-модульный принцип строительства позволяет просто строить котельные в широком диапазоне мощностей.

В котельных устанавливаются коммерческие узлы учета электроэнергии, газа, холодной и горячей воды.

Диспетчеризация (удаленный контроль)

• каждая котельная оборудована системой управления с возможностью удаленного подключения к диспетчерскому пульту
• при покупке котельной заказчик обеспечивает подключение котельной к интернету (условие соблюдения гарантийного срока)
• диспетчерский пульт производителя дистанционно подключается к системе управления котельной
• консультирует диспетчер Заказчика в случае возникновения неисправности
• диспетчер проводит периодический контроль работы котельной и в случае неправильной эксплуатации котельной дает консультации Заказчику
