СНиП 2.04.01-85* Внутренний водопровод и канализация зданий. Системы внутреннего холодного и горячего водоснабжения
Уважаемые клиенты.
В связи с обострением ситуации в Украине и волатильностью Российской валюты цены могут отличаться от цен на сайте.
Техническая информация
СНиП 2.04.01-85*
Строительные нормы и правила
Внутренний водопровод и канализация зданий.
Дата введения 1986-07-01
РАЗРАБОТАНЫ ГПИ Сантехпроект Госстроя СССР (Ю. Н.Саргин), ЦНИИЭП инженерного оборудования Госгражданстроя (канд. техн. наук Л.А.Шопенский), МНИИТЭП ГлавАПУ Мосгорисполкома (канд. техн. наук Н.Н.Чистяков; И.Б.Покровская), Донецким Промстройниипроектом Госстроя СССР (Е.М.Зайцева), СКТБ Рострубпласта Росколхозстройобъединения (канд. техн. наук А.Я.Добромыслов), НИИ Мосстрой (канд. техн. наук Я.Б.Алескер), НПО |Стройполимер» (проф. В.С.Ромейко, В.А.Устюгов), МГСУ (проф. В.Н.Исаев), Мосводоканалпроектом (А.С.Вербицкий).
ВНЕСЕНЫ ГПИ Сантехпроект Госстроя СССР.
ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Главтехнормированием Госстроя СССР (Минстроя России) — Б.В.Тамбовцев, В.А.Глухарев.
УТВЕРЖДЕНЫ постановлением Государственного комитета СССР по делам строительства от 4 октября 1985 г. № 189.
СОГЛАСОВАНЫ Минздравом СССР, ГУПО МВД СССР.
ВЗАМЕН СНиП II-30-76 и СНиП II-34-76.
СНиП 2.
04.01-85* является переизданием СНиП 2.04.01-85 с изменением № 1, утвержденным постановлением Госстроя СССР от 28 ноября 1991 г. № 20, и изменением № 2, утвержденным постановлением Минстроя России от 11 июля 1996 г. № 18-46.Пункты и таблицы, в которые внесены изменения, отмечены в настоящих строительных нормах и правилах звездочкой.
1. Общие положения
2. Качество и температура воды в системах водоснабжения
3. Определение расчетных расходов воды в системах водоснабжения и канализации и теплоты на нужды горячего водоснабжения
4. Системы водопровода холодной воды
5. Системы водопровода горячей воды
6. Системы противопожарного водопровода
7. Расчет водопроводной сети холодной воды
8. Расчет водопроводной сети горячей воды
9. Сети внутреннего водопровода
10. Трубопроводы и арматура
11. Устройства для измерения количества и расхода воды
12. Насосные установки
13. Запасные и регулирующие емкости
14. Дополнительные требования к системам внутреннего водопровода зданий (сооружений), строящихся в особых природных и климатических условиях
15. Системы канализации
16. Санитарно-технические приборы и приемники сточных вод
17. Сети внутренней канализации
18. Расчет канализационных сетей
19. Местные установки для очистки и перекачки сточных вод
20. Внутренние водостоки
21. Дополнительные требования к системам внутренней канализации и водостоков зданий и сооружений в особых природных и климатических условиях
Приложение 1. Основные буквенные обозначения
Приложение 2. Расходы воды и стоков санитарными приборами
Приложение 3. Нормы расхода воды потребителями
Приложение 4. Значения коэффициентов и в зависимости от числа санитарно-технических приборов N, вероятности их действия P и использования Phr
Приложение 5. Значения коэффициента Kcir для систем горячего водоснабжения
Приложение 6. Номограмма для гидравлического расчета стальных труб с учетом зарастания в процессе эксплуатации для систем горячего водоснабжения
Приложение 7. Регулирующий объем резервуара (аккумулятора теплоты), % расхода воды (теплоты) за период ее потребления, при заданных неравномерностях подачи и потребления
Приложение 8. Регулирующий объем резервуара (аккумулятора теплоты), % расхода воды (теплоты) за период ее потребления, при равномерной подаче и неравномерном потреблении
Приложение 9. Номограмма для гидравлического расчета канализационных трубопроводов
Текст документа сверен по:
официальное издание
Минстрой России — М. : ГУП ЦПП,
1996
Внутреннее водоснабжение и канализация СНиП
Внутреннее водоснабжение и канализация СНиП, требования к которым изложены в нормативе 2.04.01-85, предназначены для проектирования систем водоснабжения промышленных и жилых объектов, а также для отвода отработанных стоков от зданий. Нормативы распространяются как на вновь возводящиеся объекты, так и на здания в процессе их реконструкции и ремонта.
Внутреннее водоснабжение и канализация СНиП непосредственно связано с аналогичными системами наружного типа. В комплексе внутренние и внешние коммуникации обеспечивают надежное и бесперебойное функционирование производственных предприятий и жизнеобеспечение жилых районов. В состав внутренних водопроводных коммуникаций входят следующие узлы:

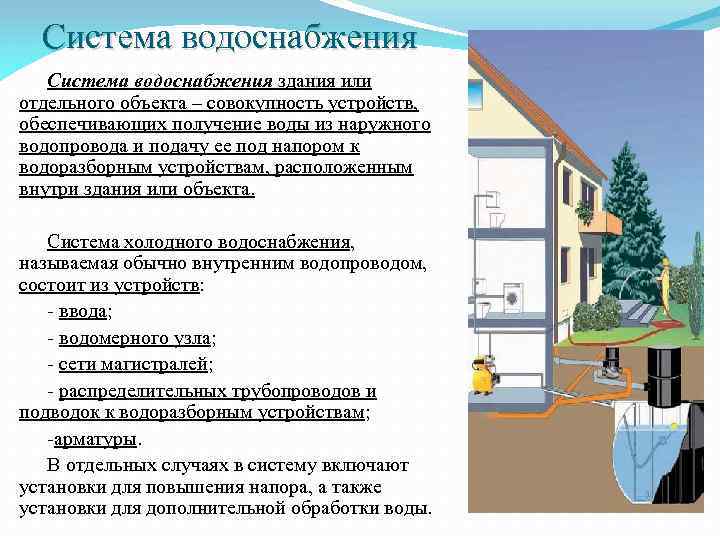

- Ввод трубопровода в обслуживаемое здание либо комплекс;
- Модуль учета расхода жидкости;
- Коммуникационные трубопроводы, стояки и подводящие каналы;
- Арматура различного типа, включая запорную и регулирующую.
Кроме указанных элементов, в состав внутренних водопроводных сетей входят фильтрационные элементы и насосные агрегаты. В качестве основных материалов для строительства внутренних водопроводных каналов используется металл, металлопластик и полимерные трубы. На сегодняшний день наиболее часто используются металлопластиковые конструктивы, ввиду оптимального соотношения цены к качеству.
Системы внутренней канализации оборудуются во всех промышленных помещениях, оборудованных водопроводом. При организации подобных комплексов должны выполняться следующие правила:
- Подключение различных приборов к общей канализационной сети подключается с использованием гидрозатворов.
- Отвод отработанной жидкости выполняется самотечным методом по трубопроводам закрытого типа.
- Монтаж каналов осуществляется прямолинейно, все повороты выполняются при помощи фитингов. Такой способ минимизирует возможность возникновения засоров. Кроме того, чистка труб выполняется с помощью ревизионных отверстий.
- Безнапорные трубопроводы выполняются из чугуна, стали и полимеров. В напорных системах используются эти же материалы, только выполненные со специальной защитой.
Все работы по проектированию и монтажу внутренних коммуникаций начинаются с изучения и применения в действие нормативов и правил СНиП.

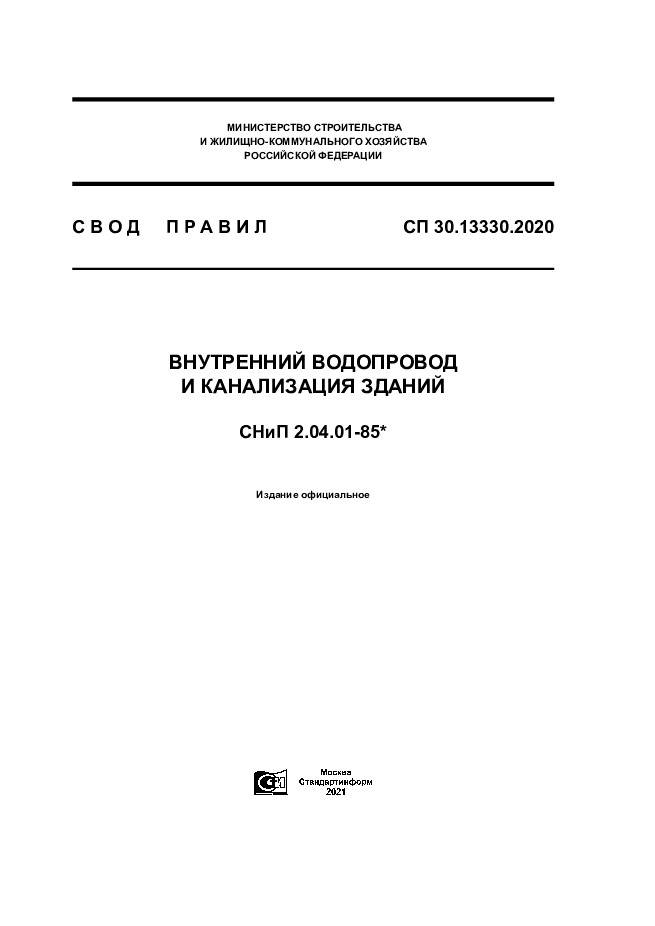

СП 30.13330.2012 – Внутренний водопровод и канализация зданий (актуальная редакция СНиП 2.04.01-85)
СП 31.13330.2012 – Водоснабжение. Наружные сети и сооружения (актуальная редакция СНиП 2.04.02-84)
СП 32.13330.2012 – Канализация. Наружные сети и сооружения (актуальная редакция СНиП 2.04.03-85)
СНиП 2.04.01-85 – Внутренний водопровод и канализация зданий
СНиП 2.04.02-84 – Водоснабжение. Наружные сети и сооружения
СНиП 2.04.03-85 – Канализация. Наружные сети и сооружения
СН РК 4.01-03-2013 – Наружные сети и сооружения водоснабжения и водоотведения (КАЗАХСТАН)
СН РК 4.
Жироуловитель 0,75-60 под мойку ООО «Коломаки»
Преимущества перед аналогами на рынке:
— регулируемые замки;
— сварка корпуса специальной машиной для торцевой сварки гарантирует механическую прочность изделия;
— профилированные перегородки обеспечивают жесткость корпуса.
332 ЕВРО (без НДС)
Компактный жироуловитель для установки под небольшой раковиной.
Предназначен для работы в кафе, ресторанах, столовых, общепитах, для домашнего использования.
Защищает систему труб вентилятора от образования жировых отложений на стенках и стыках. Изготовлен из высококачественного пищевого полипропилена чешского производства.
Простота обслуживания.
Благодаря использованию современной пломбы и металлических замков гарантирует отсутствие неприятных запахов в помещении.
производительность (литров/сек) | 0,21 |
производительность (м3/час) | 0,75 |
пиковый сброс (литры) | 60 |
длина (мм) | 520 |
ширина (мм) | 470 |
высота (мм) | 420 |
толщина материала корпуса (мм) | 8 |
диаметр патрубков (мм) | 50 |
материал корпуса | пищевой полипропилен |
вес изделия (кг) | 16 |
Очистка жироуловителя
Для очистки небольших емкостей достаточно зачерпывания, а вот жироотделители большого объема требуют для работы насоса. При уборке и опорожнении следует обращать серьезное внимание на опасность загрязнения кухни или другого рабочего места разлитыми отходами. Желательно доверить эту работу специалисту-подрядчику, способному регулярно удалять продукты жироотделителя и осадок, чистить и обслуживать жироуловитель (жироотделитель).
Сбор накопившихся жировых отходов и удаление шлама следует проводить не менее 2-3 суток для жироуловителей малого объема, и не менее 3-4 недель для больших емкостей. Выбрасывайте осадок при каждой очистке. Полное опорожнение и мытье стен рекомендуется проводить не реже одного раза в год.
Фактическая частота очистки жироотделителя также зависит от таких факторов, как содержание жиров и масел в сточных водах, поступающих на вход, или использование измельчителя пищевых продуктов.
Регулярная очистка жироотделителя
Отсутствие своевременного обслуживания жироотделителя однозначно приводит к его перегрузке и невозможности улавливания жира. Наряду с установкой датчиков регулярному обслуживанию способствует наличие договора на очистку сепаратора и утилизацию отходов.
Неудачной альтернативой постоянной очистке является использование ферментов и бактерий. В этом случае вещества, составляющие гидрофобные жировые отходы, являются гидрофильными и, таким образом, не поддаются разделению. Этот эффект длится лишь некоторое время, после чего жиры приобретают прежнюю структуру, но обычно это происходит уже в канализации.
Применение бактерий заключается в улавливании, усвоении жиров и масел и получении на выходе продуктов их расщепления, т. е. таким же образом, как это происходит на нефтеперерабатывающих заводах. Использование бактерий недешево и не избавляет от необходимости регулярного профессионального ухода и выделения непереваренных веществ, а также требует специальной конструкции отстойника.
Легкий монтаж
Также хотелось бы отметить, что жироуловители серийно «под каждую мойку», могут заменить жироуловитель большей производительности и значительно снизить количество жировых загрязнений, попадающих в канализационную сеть вашего предприятия.
Преимущества жироуловителя (жироуловителя) «Жироуловитель 0,75-60»
- Современность технических решений в конструкции обеспечивает высокую эффективность;
- Продуманный дизайн обеспечивает удобный доступ к накопителю жира;
- Относительно низкие затраты на установку и монтаж;
- Современные полимерные материалы обеспечивают долгий срок службы.
Качество воды после сепаратора соответствует нормам качества для сброса воды в канализацию и позволяет исключить засорение и засорение труб внутренней и наружной канализации.
На дне сепаратора жировые соединения поступают из раковины вместе с хозяйственно-бытовыми сточными водами и скапливаются обезжиренные взвеси, гидравлическая крупность которых превышает величину в (3-5) мм/с. Отделенные взвешенные вещества в сепараторе необходимо удалять.
Жироуловители под мойку, принцип работы
- Сточные воды, содержащие жир, по подводящему патрубку поступают в отделение отделения крупного мусора.
- Далее вода поступает в разделительную камеру, где жировые включения, содержащиеся в сточных водах, укрупняются.
- Окончательное отделение жиров происходит в отстойнике.
- Очищенная вода по отводящему патрубку поступает в канализационную сеть.
Сепараторы водно-жировых эмульсий разделяют сточные воды пищевых агрегатов непосредственно перед поступлением в трубопроводы внутренней канализации.
Сепараторы водно-жировых эмульсий изготавливаются из пищевой нержавеющей стали 12Х18Н10Т и пищевого пластика чешского производства. Они предназначены для очистки от жиров растительного и животного происхождения, хозяйственно-бытовых сточных вод, поступающих от предприятий общественного питания.
Применение жироуловителей встречает значительные трудности в связи с тем, что СНиП 2.04.01-85 (Внутреннее водоснабжение и канализация зданий, п.19.6) запрещает установку жироуловителей на кухне или в мойке, в связи с образование в них быстроразлагающихся примесей.
Жироотстойники допускается устанавливать под землей на соответствующем расстоянии от кухни или в изолированных помещениях с отдельным выходом.
А вот «Жироуловитель 0,75-60» допускается установка непосредственно под мойкой, ручное обслуживание – 5 минут ежедневно.
