Как соединить медный и алюминиевый провод: советы и подробное руководство
У любой кабельной продукции имеется токопроводящая жила, которая выполнена из меди или алюминия.
Поскольку данные материалы характеризуются отличной отдачей и проводимостью тока, в процессе монтажа и подключения зачастую появляется необходимость их соединения. О том, как соединить медный и алюминиевый провод, не допустив при этом ошибок, пойдет речь далее.
Монтаж электропроводки в деревянном доме (прочитать подробнее)
При появления влаги в проводном соединение меди и алюминия происходит электролиз, что может привести к перегоранию алюминия или пожару.Провода медные и алюминиевые: неужели несовместимы
Чтобы разобраться со всеми тонкостями процедуры, следует понять, что же кроется в подобном соединении. Ведь бытуют различные мнения относительно того, что категорически нельзя соединять медные провода с алюминиевыми.

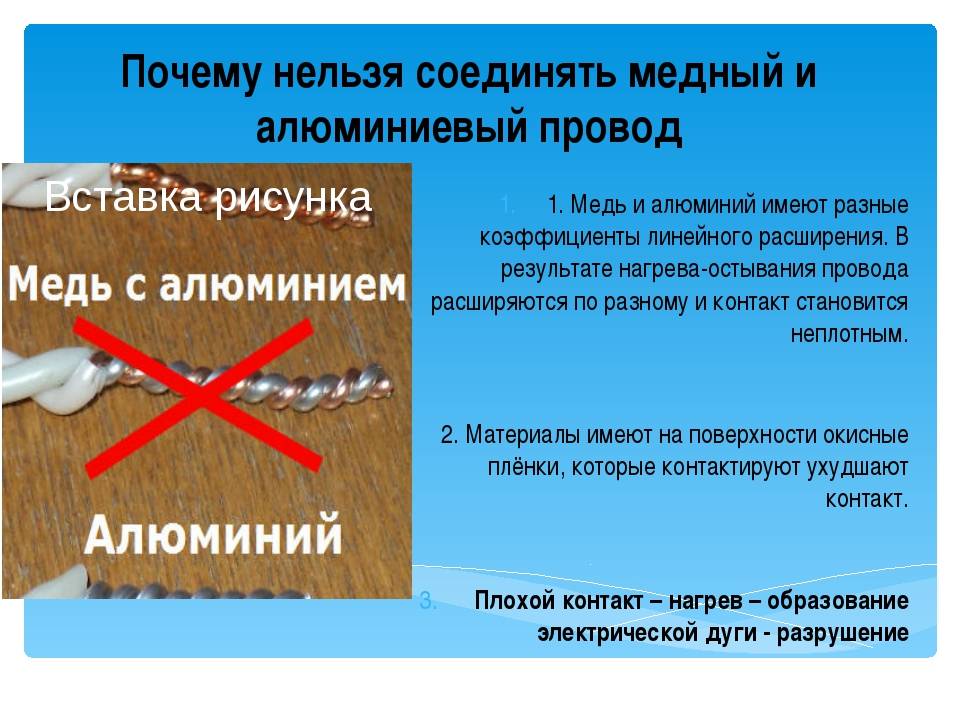

Пока одни сомневаются, можно ли соединять медные и алюминиевые провода, другие успешно это делают.Подобно любым другим металлам при участии кислорода происходит окисление алюминия и меди.
В результате этого появляется оксидная пленка на их поверхности. И если медный покров почти не мешает поступлению электротока, то вот оксидный представляет собой серьезный барьер для этого.
Проводное соединение меди и алюминия, несмотря ни на что, станет толчком для взаимодействия металлов. Алюминий характеризуется большей степенью активности. Это значит, что между соединениями, в случае появления влаги, происходит так называемый электролиз – перенесение ионов алюминия на медь. В итоге проводник из алюминия теряет свой вес. В нем появляются раковины и пустоты, которые тоже поддаются окислению и лишь ускоряют электролиз.
Результатом становится почти разрушенный проводник, который выполнен из алюминия. Поскольку его сечение уменьшается, степень плотности тока повышается. В свою очередь, это провоцирует нагревание металла. Вариантов исхода такой ситуации лишь два: либо алюминий перегорает в точке соединения, либо начинается пожар.
Невозможное возможно, или как соединить медный и алюминиевый провод
Пока некоторые сомневаются, можно ли соединять алюминиевые провода с медными, многие успешно это делают.
Причем существует ряд главных общепринятых методов, благодаря которым можно устранить контакт между материалами, агрессивно действующими по отношению друг к другу. Каждый из них требует отдельного внимания.
Как соединить медь и алюминий с помощью клеммных колодок
Клеммник для соединения проводов может оснащаться зажимным либо болтовым механизмом. Подобная конструкция обеспечивает подключение к материалам двух типов – алюминиевому и токопроводящему. Между собой они контактируют посредством стальной пластины. Она произведена из нейтрального материала, который не склонен вступать в реакции с алюминием – зачастую это пластины из латуни либо луженой меди.
Колодка для проводов, содержащая болтовой зажим, характеризуется большей надежностью и применяется в низковольтных силовых цепях. Зачастую такой зажим выполняется с применением «ореха».
Он представляет собой небольшую разветвительную коробку, которая сделана из диэлектрических материалов. Подобное название прибор получил благодаря своей форме. Внутри него располагается блок пластин из металла, посредством которых и обеспечивается контакт между медными и алюминиевыми проводами.
Каждый из вышеописанных методов является разъемным соединением. Это значит, что при необходимости можно неоднократно выполнять их отключение и подключение.
На заметку! Замена старой проводки рекомендуется в любом случае. Медная отличается нагрузочной способностью, которая соответствует потреблению электроустройств. Если же нет возможности выполнить тотальную замену, ее производят частично. Тогда и появляется вопрос, как правильно соединять провода.
Наибольшее распространение для соединения проводов получил клеммник.Клемма для соединения проводов, которая получила наибольшее распространение, способна обеспечить подключение до восьми проводников с разным сечением, а также позволяет прикрепить на рейку DIN посредством особого адаптера для монтажа.
Особенности и секреты применения опрессовочного метода
Порой в процессе монтажа и прокладывания электрической проводки возникает необходимость получения качественного соединения проводов. В таком случае соединение алюминиевых проводов с медными осуществляется методом опрессовки с применением гильз. Зачастую такая потребность появляется на этапе ввода в электрические шкафы, распределительные приборы либо во время подключения кабеля к уже вмонтированному агрегату, где отсутствует возможность замены меди на алюминий, и наоборот.
Представленный тип соединения проводников характеризуется большой затратностью, поскольку предполагает использование специализированного оборудования и инструментов. Вместе с тем в процессе выполнения многократных подобных работ профессионалы зачастую отдают предпочтение именно этому методу.
Обратите внимание! Не рекомендуется складывать проводники, сделанные из меди и алюминия, в параллельном друг другу направлении, иными словами, внахлест.
Дело в том, что в подобном случае медь и алюминий контактируют напрямую. Кроме того, лучше отказаться от использования медных нелуженых гильз в сочетании с кабелем, произведенным из алюминия.
Благодаря опрессовке проводов гильзами гарантируется более долговечный и надежный контакт. Подобным способом на производстве выполняют скрепление алюминиевых и медных жил даже с мощными потребителями.
Для выполнения таких работ потребуются специальные алюминиево-медные гильзы. Если в распоряжении нет ручного гидравлического пресса, их сжим может осуществляться с применением стандартного молотка и накладок из алюминия.
На заметку! Подобный сжим рекомендуют использовать при выполнении опрессовки не только гильзами, но и наконечниками. К слову, они тоже могут производиться наполовину из алюминия и меди. Это позволяет подключать алюминиевый провод к различным аппаратам с клеммами либо выводами из меди.
Зачастую алюмомедные гильзы применяют для того, чтобы соединить жилы кабелей, которые имеют большое сечение. Если же сечение несущественное, осуществляют опрессовку пары проводников единственной гильзой. При этом провода лучше заводить встык – с двух сторон.
Опрессовку жил кабелей, имеющих небольшое сечение производят одной гильзой.Несколько слов о правилах болтового соединения проводов
Зачастую во время работ с электрической проводкой в домашних условиях человек, который не занимается специфическими работами, может задаться вопросом о том, как надежно соединить алюминиевые и медные провода. Естественно, в такой ситуации бежать на рынок для того, чтобы приобрести специальные инструменты, нет смысла. Это объясняется тем, что работа носит разовый характер, но выполнить ее все же необходимо.
В подобном случае в ход вполне может пойти обычная гайка с парочкой шайб и простой болт. В этом методе главное – выполнить разделение шайбами двух агрессивных по отношению друг к другу металлов.
На заметку! Решив отдать предпочтение болтовому соединению, стальную шайбу можно заменить деталью, выполненной из латуни. Если под рукой присутствует металл, ее можно даже самостоятельно вырезать. Что же касается варианта с шайбой, произведенной из стали, ее можно применять только в тех сетях, где нагрузка не слишком велика.
Соединение медных проводов с алюминиевыми болтовым способом можно осуществлять в распределительных коробках. Без таких конструкций невозможно представить проводку, причем ни в домах, ни в отдельных квартирах. Таким образом, с помощью болта можно оперативно и легко решить вопрос относительно того, как соединить многожильный и одножильный медный провод.
Соединение алюминиевых и медных проводов болтовым способом можно осуществлять даже в распределительных коробках.При болтовом соединении колечки, образуемые из провода, должны заворачиваться в сторону закручивания гайки. Это необходимо для того, чтобы избежать раскручивания колечек и увеличения их в диаметре во время затягивания.
Кроме того, существует вариант использования алюмомедных шайб и наконечников. Здесь есть несколько путей:
- Осуществить опрессовку алюминиевого кабеля с помощью наконечника и выполнить подсоединение к шине, сделанной из меди.
- Опрессовать кабель, изготовленный из алюминия, стандартным алюминиевым наконечником и произвести подключение к шине посредством данной шайбы.
Как соединить медь с алюминием резьбовым методом
Соединение проводов посредством гаек и винтов, в случае корректного выполнения, представляет собой наиболее надежное решение и обеспечивает должный контакт в течение всего срока эксплуатации электропроводки. Ответом на вопрос о том, можно ли соединять медные и алюминиевые провода различных видов посредством резьбового соединения, будет однозначное «да». Применяя резьбовое соединение, можно работать с толстыми, одножильными, тонкими, а также многожильными проводами.
Перед тем как соединить электрические провода резьбовым способом, предстоит провести подготовку: снять изоляцию с проводников на такую длину, которая равна четырехкратному диаметру винта, в случае окисления жил – осуществить зачистку до блеска металла, а также сформировать кольца.
После этого винт окольцовывается в следующем порядке:
- пружинная шайба;
- простая шайба;
- кольцо одного проводника;
- простая шайба;
- кольцо другого проводника;
- шайба;
- гайка.
При завинчивании в гайку винта целый пакет стягивают до момента распрямления пружинной шайбы.
Проводникам, в которых диаметр жил не превышает 2-х мм, достаточно будет винта типа М4. Если же медный провод является многожильным, прежде всего необходимо выполнить его пролуживание посредством припоя.
Как соединить алюминиевый провод с алюминиевым неразъемным способом
Соединение неразъемного типа наделено всеми достоинствами резьбового. Разница состоит лишь в некоторых моментах:
- возможность разобрать и собрать заново соединения, не нарушая заклепку;
- необходимость присутствия специальных приспособлений для осуществления заклепки.
На сегодняшний день заклепки нашли широкое применение для неразъемных соединений тонкостенных элементов конструкций в процессе создания перегородок. Оперативность, небольшая цена и прочность – основные преимущества представленного типа неразъемного соединения.
Суть функционирования заклепочника довольно проста. Он втягивает и отрезает стальные стержни, продетые сквозь трубчатую заклепку со шляпкой, сделанную из алюминия. Стержни обладают утолщением, и во время втягивания заклепки в трубку она расширяется.
На заметку! Существуют заклепки различных типов, диаметров и вариаций длины. Поэтому каждый может выбрать оптимальный вариант для выполнения персональных задач.
Для соединения проводников с помощью заклепки понадобится их подготовить таким же образом, как и для резьбового соединения. Диаметр колец должен быть немного больше, чем диаметр заклепки. Оптимальный размер – 4 миллиметра.
На заклепку надевают детали в следующем порядке:
- проводник из алюминия;
- пружинная шайба;
- проводник из меди;
- плоская шайба.
Затем стержень из стали вставляют в заклепочник и прижимают его ручки до момента защелкивания. Этот звук свидетельствует об обрезке излишков стальных стержней. Вот и все, соединение выполнено.
Степень надежности как одного, так и второго представленного типа соединения посредством заклепки, довольно высокая.
Подобный метод соединения можно успешно использовать для того, чтобы срастить поврежденные участки в процессе ремонта проводников в стене. Однако при этом следует непременно обеспечить отличную изоляцию оголенных мест соединений.
Как соединить алюминиевые провода с помощью пайки
В случае большого сечения проводника (когда масса важнее, чем прочность) будет рационально отдать предпочтение алюминию. Площадь сечения провода, выполненного из алюминия, будет больше в сравнении с медным в несколько раз, причем алюминиевая деталь все равно будет вдвое легче, чем медная. Если спросить людей о том, как соединить медные провода между собой, многие ответят, что лучше это сделать с помощью пайки.
Осуществлять паяние проводов, выполненных из алюминия, можно в распределительном коробе, применяя газовую горелку либо паяльник. Сложность использования паяльника состоит в том, что точно нагреть до нужной температуры почти невозможно.
Обратите внимание! Металл характеризуется значительной теплопроводностью, и на обширном участке от точки спаивания может произойти его оплавление.
Следует помнить о том, что пайка меди с алюминием не представляется возможной.Поэтому перед тем, как соединить алюминиевые провода между собой, чтобы не нагревались, лучше вооружиться газовой горелкой. С ее помощью выполнять регулировку температуры нагревания легче, но для ее использования придется долго подготавливать поверхность. Тем не менее именно горелке лучше отдать предпочтение в случае необходимости припаивания массивных деталей. Как бы то ни было, пайка алюминиевых проводов предполагает их подготовку.
Трудность процесса пайки состоит в том, что алюминий характеризуется легкоплавкостью, поэтому в случае неосторожного нагрева может произойти его расплавление. Суть еще одного фактора, за счет которого процесс пайки усложняется, сводится к быстрому окислению алюминия на воздухе.
Хотя оксидный налет на поверхности является надежной защитой алюминия от воздействия негативных внешних условий, он одновременно тормозит адгезию материала с припоем, поэтому его требуется в обязательном порядке удалять.
На заметку! Механическим путем удалить налет оксида не представляется возможным. Материал сразу же поддается окислению и затягивается пленкой снова. Избавиться от нее можно лишь механическим способом, покрыв поверхность масляным слоем.
Перед пайкой концы алюминиевых проводников необходимо обработать маслом.Вариант с маслом совершенно неудобен в условиях дома, а также характеризуется трудоемкостью. Предварительно масло необходимо прокалить до отметки 200 градусов, чтобы избавить его от присутствующего в нем кислорода.
Таким образом, в преддверии пайки концы проводников из алюминия следует обработать. Применение канифоли либо многих других флюсов не будет эффективным по причине высокой степени химической устойчивости оксидного налета.
Он не растворяется даже в случае нанесения органической кислоты.
На заметку! Для того, чтобы осуществить облуживание проводов, следует применять специально предназначенные для этой цели флюсы и механический метод одновременно.
Естественно, выполнять подобную процедуру следует до момента скручивания проводов. В противном же случае очистить поверхность провода целиком не получится. Лишь концы, которые были облужены, можно друг с другом скрутить, а затем спаять.
Осуществлять паяние алюминиевых проводов можно с помощью газовой горелки или паяльника.Провода, оснащенные несколькими жилами, следует паять исключительно с использованием особого флюса, поскольку их обработка механическим путем почти невозможна. Особенностью технологии пайки служит то, что каждый из проводков предстоит сначала хорошенько обработать с применением флюса.
Для этого придется раскрутить и распушить пучок. После того как будет выполнена обработка, каждый из тонких проводков жилы потребуется покрыть слоем припоя и скрутить в жгут.
После этого выполняют скрутку нескольких концов и делают припаивание.
Обратите внимание! Нередко могут возникнуть ситуации, когда требуется произвести соединение проводов из разных металлов. Здесь следует заметить, что пайка алюминия с медью не представляется возможной.
Вся проблема кроется в алюминии. По причине своих качеств химического и физического характера алюминий не может быть припаян к другому металлу. Если же решить спаять медь и алюминий, применяя при этом припой, характеризующийся нейтральностью к обоим металлам, разнящийся коэффициент расширения температуры быстро разрушит контакт. Это объясняется тем, что во время прохождения тока сквозь проводник, он обязательно нагреется, а после отключения – остынет, и с этим невозможно ничего сделать.
Для облуживания проводов применяются специальные флюсы.Изучая вопрос о том, как соединить алюминиевые провода между собой при прокладывании силовых проводок, становится понятно, что стандартный паяльник и наждачная бумага здесь не справятся.
Поэтому перед тем, как соединить медные провода между собой, понадобится вооружиться знаниями относительно основных постулатов сварки.
Однако, если речь идет о соединении проводов, которые выполнены из различных металлов, идею сварки лучше сразу же отбросить. Это связано с разницей температуры, необходимой для расплавления металлов. Да и от разрушающего электролиза такая процедура совсем не защитит.
Как соединить алюминиевый провод с медным на улице: ключевые особенности процесса
В процессе монтажа кабельных линий в условиях улицы каждый из соединительных элементов подвергается влиянию негативных факторов внешней среды. Снег, дождь, туман, обледенение точно не поспособствуют высокому качеству соединений.
В связи с этим для осуществления подобных работ потребуется исключительно герметичная конструкция. Причем она должна характеризоваться устойчивостью к низкой температуре и лучам ультрафиолета.
Для осуществления соединений в условиях улицы потребуется герметичная, устойчивая к низкой температуре и лучам ультрафиолета конструкция.
Решив выполнять подключение на улице, следует вооружиться знаниями о том, как соединить кабель СИП с медным проводом. Ведь именно посредством данной операции можно соединить медный и алюминиевый провод на открытой местности.
Как соединить СИП и медный провод: особенности каждого варианта
В зависимости от места расположения учетного щита варианты соединения СИП могут разниться.
В случае если учетный щит находится на опоре линии, соединение осуществляется посредством цельного проводника. В рамках щита он непосредственно подключается к автомату. Для соединения проводников с линией рекомендуется применять штатный прокалывающий зажим, который специально разработан для линий СИП.
На заметку! Прокалывающие зажимы созданы для того, чтобы присоединять отпайки к магистральной линии. Подобные экземпляры могут служить для соединения линий, сечение которых составляет от 16-ти до 120-ти мм2, а сечение отпайки находится в рамках от 6-ти до 50-ти мм2.
При этом отпайкой может служить как СИП, так и стандартный кабель, выполненный из меди.
В качестве главных элементов сжима выступают две пластины с острыми зубцами, изготовленные из стали. В случае закручивания монтажных болтов они между собой сближаются и в момент прокалывания изоляции проводов создают надежное контактирование и герметичность точки крепления. Затягивание болтов происходит до срыва, который рассчитан на определенное сжимающее усилие. При этом конструкция носит одноразовый характер.
Если соединение от учетного щита до дома решено осуществлять с помощью СИП, здесь также не обойтись без штатной арматуры. Наилучшим вариантом будет заведение провода в распределительный короб с подключением его к автомату в щите. В подобном случае сцеплять его с кабелем нет необходимости.
На заметку! Для соединения СИП с голыми (неизолированными) проводами следует применять особый зажим.
У него должны отсутствовать острые зубцы со стороны крепления неизолированного провода.
В случае размещения учетного щита на стенке дома, отпайку, которая соединена с линией магистрали посредством зажима, заводят в учетный щит и подключают к автомату. Если роль отпаечного проводника выполняет СИП, на линии опоры и на стенке монтируют так называемые анкерные зажимы, обеспечивающие крепление проводов.
Для соединения СИП с голыми проводами применяются специальные зажимы.Выполнить соединение медного кабеля с проводом СИП может понадобиться в том случае, если участок располагает несколькими строениями и по ним разводка питания осуществлена посредством СИП. В подобной ситуации монтаж можно выполнять вышеописанным методом, применяя зажим плашечного либо прокалывающего типа.
Соединение медных и алюминиевых проводов: несколько блиц-советов
И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.
Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.
Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.
Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа.Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.
На заметку! Для исключения попадания воды в места соединения металлов можно применять специальную пасту.
Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.
Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.
Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.
Дополнительные детали, такие как гайки, шайбы и болты, должны быть изготовлены из неоцинкованного металла.
Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.
Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.
Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.
Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.
Видео: соединение медных и алюминиевых проводов
Соединение медных проводов с алюминиевыми
Монтаж современной электропроводки в большинстве случаев осуществляется с применением кабеля, имеющего медные жилы, что благоприятно сказывается на ее надежности и долговечности. Тем не менее приходится периодически соединять медные и алюминиевые провода в процессе ремонта квартир в домах, построенных несколько десятилетий назад. Чаще всего домашние умельцы просто скручивают оголенные концы соединяемых проводов. Но такой подход считается ненадежным, поскольку прямой контакт этих металлов нежелателен. Тем более что доступно сразу несколько способов соединения проводов из меди и алюминия, которые не подведут даже спустя многие годы эксплуатации модернизированной электропроводки.
Почему скрутка из медных и алюминиевых проводов – плохое решение?
Несмотря на то, что скрутка считается наиболее распространенным подходом к соединению электрических проводов, сегодня она фактически под запретом. Такое соединение часто подводит, поскольку со временем качество контакта ухудшается. Из-за чего увеличивается его сопротивление, в итоге соединение греется все сильнее. Пока изоляции не начнет плавиться, а затем и вовсе не загорится. Что может привести к пожару со всеми вытекающими из него трагическими последствиями.
Если скрутка из медных проводов еще может прослужить несколько лет без нареканий при условии незначительной нагрузки, то скрученные вместе медь и алюминий уже скоро начнут нагреваться, а их изоляция плавиться. Со временем пропадет контакт, в худшем случае возникнет возгорание. Все дело в том, что эти металлы имеют различные электрохимические свойства, поэтому при соприкосновении образуют гальваническую пару. Соединение окислится, из-за чего вырастает его электрическое сопротивление.
Оно начнет греться все сильнее, пока не перегорит.
Болт с гайкой и шайбами, когда ничего другого нет под рукой
Несмотря на свою простоту такое соединение отличается эффективностью и надежностью. Жилы из меди и алюминия оказываются разделенными шайбой из анодированной стали. Тем самым исключается возникновение гальванической пары из этих металлов. Жилы проводов предварительно скручивают в кольца, которые зажимаются шайбами и туго фиксируются гайкой. Единственным минусом такого соединения является его громоздкость. Несколько болтовых соединений вряд ли удастся поместить в распределительную коробку.
Сжим типа “орех”
В пластиковом корпусе такого сжима находятся три стальные пластины, между которыми помещают оголенные жилы проводов. Обе крайние пластины имеют продольные канавки, расположенные перпендикулярно друг другу. Между ними располагается разделительная пластина. Однако недостатком такого соединения также оказываются его немалые габариты.
Клеммники
Они могут быть винтовыми и зажимными.
Последние, в свою очередь, делятся на одноразовые и многоразовые.
В винтовых клеммниках оголенные провода фиксируются при помощи винтов. Однако можно переусердствовать, чрезмерно затянув винт. Им можно передавить мягкий алюминий, из-за чего провод может переломиться. Плюс винтовые соединения требуют ревизии пару раз в год, поскольку они со временем ослабевают. Нужно их подтягивать, чтобы сохранить надежность соединения.
Зажимные клеммники получили большое распространение, поскольку значительно упрощают работу с электропроводкой. Нужно лишь снять изоляцию с проводов на нужную длину, а затем вставить в клеммы колодки. В многоразовых изделиях нужно нажать на небольшой рычажок, чтобы провод оказался надежно зафиксирован в них. В одноразовых фиксация происходит самостоятельно за счет пружины.
Следует учесть, что клеммники не рассчитаны на большие нагрузки. При их использовании нужно учитывать требования производителя к максимальному току, который будет проходить через них.
Гильзы медно-алюминиевые
Медно-алюминиевые гильзы (ГАМ) обеспечивают надежное, но одноразовое соединение путем опрессовки проводов в них. Один конец такой гильзы изготовлен из чистой меди, а другой – из алюминия. Они бывают различных размеров, что надо учитывать при соединении проводов разных диаметров. Для обжимки такого соединения нужны специальные клещи. Покупку их для незначительного ремонта электропроводки вряд ли можно считать оправданным шагом. А вот у тех, кто всерьез зарабатывает на квартирной электрике, такой инструмент обязан присутствовать.
AlumiConn 3-портовый алюминиево-медный наконечник
Деталь № 95145
3-портовые алюминиево-медные соединители AlumiConn для проводов — алюминиево-медный наконечник AlumiConn компании King Innovation одобрен Комиссией по безопасности потребительских товаров Более…
ГДЕ КУПИТЬ- Изображения
- Обзор
- Технические данные
- Физические характеристики
HR Изображение продукта
Изображение приложения продукта
Альтернативное изображение продукта
Альтернативное изображение продукта
Изображение приложения продукта
Подробное изображение продукта
Размер продукта Изображение
AlumiConn 3-портовые алюминиево-медные соединители для проводов — алюминиево-медные наконечники AlumiConn компании King Innovation одобрены Комиссией по безопасности потребительских товаров (CPSC), UL и многочисленными страховыми компаниями как безопасный метод ремонта алюминиевой проводки.
AlumiConn представляет собой соединитель в виде наконечника с тремя отдельными портами, что исключает смешение проводников. Он покрывает алюминиевые провода тонким слоем силиконового герметика для обеспечения устойчивости к окислению и использует установочные винты для разрушения поверхностных оксидов и обеспечения надежного механического соединения. Избегайте полной замены проводки, используя AlumiConn, самое экономичное решение для ремонта алюминиевой проводки.
- Одобрено Комиссией по безопасности потребительских товаров (CPSC) и страховыми компаниями
- Надежное механическое соединение проводников
- Работает примерно на 25 градусов по Фаренгейту холоднее, чем фиолетовые твист-оны
- Обеспечивает более безопасное соединение
- Отдельные порты исключают смешение проводов
- Цельный элемент для легкой установки
- Диэлектрический силиконовый ингибитор снижает коррозию соединения
| Соответствует RoHS (Директива об ограничении использования опасных веществ) ° | Контактная информация |
| Высота в упаковке (дюйм) * | 9 |
| Ширина упаковки (дюймы) * | 12 |
| Каждый в упаковке Длина/глубина (дюйм) * | 12 |
| Вес каждого в упаковке (фунты) * | 19,33 |
| Вес внутренней упаковки (фунты) * | 19. 33 |
Купить алюминиевую проволоку + представить завод по производству и сбыту
Известно, что медь проводит электричество лучше, чем алюминий. Медные провода дороже, а алюминиевые относительно недороги, но они вызывают коррозию и могут вызвать пожар. Остановимся на каждом типе проводки отдельно. Медная проволока, как правило, лучше, чем алюминиевая. медная проволока Медная проволока обычно лучше алюминиевой. Прочность меди на растяжение на 40% выше, чем у алюминия, поэтому медь не так легко ломается. Алюминиевая проволока Алюминий также является распространенным материалом для изготовления электрических проводов. К сожалению, алюминиевая проволока не такая прочная, как медная, и имеет более высокий коэффициент теплового расширения. Тем не менее, использование алюминиевой проволоки все же имеет преимущества. Алюминиевая проволока в основном безопасна, хотя при обращении с ней необходимо учитывать некоторые особенности.
В большинстве случаев у домовладельцев нет проблем с алюминиевой проводкой, но при неправильной установке розетки или проводника возникает очень опасный потенциал. Хотя непрерывная прокладка провода AL не обязательно является проблемой, когда провод подключается к розеткам и выключателям света или даже к другим проводам в распределительной коробке, соединение может быть повреждено и стать пожароопасным. Алюминий имеет 61% проводимость меди, но только 30% ее веса. Это означает, что голый алюминиевый провод весит вдвое меньше, чем голый медный провод того же сопротивления. Алюминий обычно дешевле медных проводников. Капитальные затраты на охладители, оснащенные медными змеевиками, выше, чем у алюминиевых змеевиков. Однако, учитывая, что кондиционер является капитальным оборудованием со сроком службы около 10 лет, стоимость жизненного цикла должна быть нормальной. Переменный ток с плотными медными катушками работает значительно лучше, чем переменный ток с плотными алюминиевыми катушками. Кондиционеры с плотными медными змеевиками превосходят по энергоэффективности, что приводит к гораздо большей экономии на ежемесячных счетах за электроэнергию.
Сравнение сопротивления алюминия и медной проволоки
Электропроводность алюминия составляет примерно 60% от проводимости меди, что означает, что медь имеет более низкое электрическое сопротивление, чем алюминий. Следовательно, можно сделать вывод, что алюминий имеет большее сопротивление по сравнению с медью. Все мы знаем, что сопротивление обратно пропорционально площади поперечного сечения. Следовательно, для проводимости алюминия требуется меньшая площадь и вес для передачи определенного напряжения, чем у меди. В то время как медь лучше проводит электричество, мы в основном используем алюминий и сталь для проведения электричества из-за более низкой стоимости материалов. Но это верно только в том случае, если сопротивления никогда не равны. Но если два металла находятся при разных температурах, они могут быть равными, потому что сопротивление не является постоянным с температурой и имеет значительный температурный коэффициент. Их сопротивления близки, поэтому им не нужна большая разница температур, чтобы соответствовать им, намного ниже точки плавления.
Так, в некоторых парах разных температур они могут быть равны, и в этом случае сопротивления также будут равны исходя из одних и тех же физических размеров. Алюминий имеет более высокое электрическое сопротивление, и оба металла имеют положительное удельное сопротивление, что означает, что оно увеличивается при нагревании. Итак, если мы повысим температуру медного провода и понизим температуру алюминиевого провода, да, конечное сопротивление может выровняться. в нескольких парах температурных точек. И медь, и алюминий являются хорошими проводниками. По другим соображениям в некоторых приложениях не всегда используется более качественная медь. Он тяжелее алюминия и не всегда может использоваться в установках, требующих большой длины, например, в линиях электропередач длиной в несколько миль. Медь немного мягче алюминия и будет слишком сильно провисать при использовании на длинных линиях без опоры. Медь также легко окисляется и может создавать плохой электрический контакт. В приложениях с более короткими проводами, таких как электроника и электрическое оборудование, предпочтительнее медь, потому что ее можно легко согнуть, не растрескавшись.
Проблемы окисления легко решаются при помощи сварочного тока на концах проводов, требующих хорошего и надежного электрического контакта.
Алюминиевая и медная проводка в доме
В доме соединены алюминий и медь. Как проверить, есть ли в нашем доме алюминиевая и медная проводка? Что мне делать, если у нас в доме есть провода, в которых смешаны алюминий и медь? Решение для алюминиевых и медных проводов Есть только два решения: 1. Перемонтировать весь дом. Это лучший способ, но в большинстве случаев не самый дешевый и практичный! Кто снимает весь гипсокартон, чтобы получить доступ к проводам? Теперь, если вы не заземлены в своем доме и имеете медную оболочку, это отличное решение для одновременного переключения обоих. 2. Для подключения алюминиевых и медных пигтейлов к устройству используются два запатентованных материала. Это самый экономичный способ! УЛ очень важно. Перечисленное оборудование (оборудование AL/CU, AL/CO и ALO не предназначено для использования) и правильные процедуры установки должны выполняться лицензированным и застрахованным электриком.
Подрядчик-электрик должен иметь опыт работы с этим методом. Не нанимайте разнорабочих, которые занимаются только новым строительством или даже электриками. Метод «сделай сам» заключается в том, чтобы поместить диоксан в проволочный колпачок. это не работает! Это также незаконно, вызывает пожар и высыхает. Ремонт всего дома может быть дорогим. Это действительно зависит от размера вашего дома и вашей юрисдикции. Чтобы дать вам представление, в стоимость метода косички входят материалы и установка. Да, это отнимает много времени, но гораздо меньше, чем переделка всего дома. Смешивание алюминия и меди кажется простой проблемой, требующей легкого решения, но будьте осторожны с покупателем. Существует специальный метод правильного монтажа алюминиево-медных соединений. Если не сделать хорошо, мы тратим деньги впустую или даже сжигаем наши дома. Для обеспечения безопасности алюминиевой проводки могут быть приняты специальные меры, и некоторые домохозяйства, возможно, уже принимают эти меры. Первый шаг к тому, чтобы сделать проводку в нашем доме безопасной, — это пригласить лицензированного электрика для проведения электрической проверки.
Как только мы узнаем состояние нашей проводки, мы можем определить, нужно ли нам принять меры безопасности или полностью заменить проводку.
Почему алюминий предпочтительнее меди
Почему медь лучше для домашней электропроводки, чем алюминий, хотя медь дороже? Он более гибкий (легче протягивать провода), имеет более высокую прочность на растяжение (самонесущий на больших длинах) и обладает большей проводимостью, чем алюминий (дешевле, если вы платите за электричество, потому что потери меньше). Список чистых металлов (т. е. несплавов), отсортированных по проводимости, — это серебро, медь, золото, алюминий, цинк в нижней части списка. После этого у золота был большой прорыв. Проводимость меди примерно в два раза выше, чем у алюминия. Какой из них вы выберете для использования, зависит от выбора здания. В качестве электрического проводника обычно выбирают медь, потому что она предлагает наиболее выгодное соотношение цены и качества в большинстве приложений. Используя алюминий в определенных приложениях, которыми являются многие высоковольтные линии электропередачи на большие расстояния, иногда выбирают другие металлы, особенно когда часть проводника также должна нести некоторую структурную нагрузку.
Алюминий более электроположителен, чем медь, поэтому, когда кусок чистого алюминия помещают в раствор меди, алюминий растворяется в растворе, а Cu+2 на поверхности алюминия превращается в медь и прилипает к ней. На самом деле воздушные кабели очень сложные и многожильные, наружные и основные токопроводящие алюминиевые особенно хорошо подходят для малых токов и сопротивлений из-за скин-эффекта при питании переменным током. Другие жилы прочнее и имеют сталь в центре для хорошей прочности на растяжение, а в некоторых новых кабелях используется другой, более легкий материал в центре для повышения прочности на растяжение. В высокочастотных электронных схемах мы иногда используем посеребренный многожильный медный провод для высокой частоты. Для длинных и тяжелых кабелей предпочтительнее использовать алюминий, поскольку он имеет более высокую прочность на растяжение и меньшую плотность, чем медь, и намного дешевле. Проблема с алюминием для общей проводки заключается в том, что его трудно выполнить электрическими соединениями.
Алюминий быстро образует плохо проводящий оксид с твердой поверхностью, что затрудняет пайку и механическое соединение, усугубляемое его высоким тепловым расширением.
Разница между медью и алюминием
Разница между алюминиевой и медной проволокой заключается прежде всего в их применении, электрическом сопротивлении, проводимости, весе и стоимости. Коммунальные предприятия используют алюминий для передачи электроэнергии с начала 1900-х годов. С точки зрения веса, гибкости и стоимости алюминий превосходит старый медный провод, потому что он легче. гибче и дешевле. Алюминиевая проволока более популярна, чем медная, из-за роста цен на медь, поэтому алюминиевая проволока доступна по цене. Строительная проволока из алюминиевого сплава, известная как сплав 800, также используется в низковольтных фидерах, экономя деньги по сравнению с медью, которая значительно тяжелее. Алюминиевый строительный провод в два раза легче меди и имеет на 50% большую площадь, чем у меди, чтобы пропускать тот же ток, но алюминиевый провод требует большего сечения, чем медный, чтобы выдерживать такой же вес.
Рост цен на медь также привел к использованию алюминиевой проволоки в XIX веке.70-е годы. Когда алюминиевый провод установлен правильно, он может быть таким же безопасным, как медный провод, что непростительно при неправильной установке. Мало того, что медь более проводящая, чем алюминий, она также более пластична, имеет относительно высокую прочность на растяжение и ее можно сваривать. Алюминий менее проводящий, примерно на 60 процентов медный, но его малый вес позволяет достигать длинных пролетов. Алюминиевая проволока имеет явление «холодной ползучести», потому что она расширяется при нагревании и сжимается при охлаждении. Медь реже теряет герметичные свойства, чем алюминий. Алюминий окисляется и подвергается коррозии при контакте с некоторыми видами металлов, а медь безопаснее и долговечнее алюминия. Алюминиевые и медные провода также можно сращивать между собой, но это требует особой осторожности, так как если провода не сращивать между собой с помощью специального обжимного приспособления или антиокислительной смазки, они могут загореться при нагреве жил.
по сравнению с алюминиевой проволокой в AC
Никогда не используйте дома алюминиевый провод. Если в вашем доме есть алюминиевая проводка, немедленно замените ее на медную. Алюминиевый провод сечением 2,5 мм2 эквивалентен медному проводу сечением 1,5 мм, чего недостаточно для 1,5 тонны переменного тока. Медные трубы используются в кондиционерах для транспортировки газообразного хладагента между внутренним и наружным блоками кондиционера. Медные трубы также можно найти в теплообменниках внутри кондиционеров. Коэффициент теплообмена у меди выше, чем у алюминия. Медь является лучшим материалом, чем алюминий. Медь дороже алюминия, что увеличивает стоимость изготовления кондиционера, что увеличивает стоимость кондиционера. Медь дороже алюминия, что увеличивает стоимость изготовления кондиционера, что увеличивает стоимость кондиционера. Чтобы уменьшить значение переменного тока медных катушек, медные катушки теперь делают все тоньше и тоньше. Медь легче ремонтировать под землей, чем алюминий.
Обычно алюминиевые катушки заменяют при повреждении. Катушки из меди гораздо более заземлены, чем из алюминия. Поэтому они долговечны. Капитальные затраты охладителей, оснащенных плотными медными змеевиками, выше, чем у алюминиевых змеевиков. Однако, учитывая, что кондиционеры – это капитальное оборудование с расчетным сроком службы около 10 лет, стоимость жизненного цикла должна быть нормой. AC с плотными медными обмотками намного эффективнее, чем AC с плотными алюминиевыми обмотками. Переменный ток с плотными медными катушками имеет преимущества с точки зрения энергоэффективности и, следовательно, лучшей экономии на ежемесячных счетах за электроэнергию. Большинство кондиционеров используют для труб один из двух металлов — алюминий или медь. Алюминиевая сантехника постепенно устаревает, и в большинстве современных кулеров сегодня используется медь. Обе технологии сантехники имеют свои преимущества и недостатки, поэтому иногда бывает сложно сделать выбор между ними. По сравнению с алюминием медь как металл обладает более высокой коррозионной стойкостью.
