Соединение медного и алюминиевого проводов: Как соединить между собой алюминиевые и медные провода: основные методы и особенности соединения

Содержание

Соединение медного провода с алюминиевым

Практически все уже знают, что алюминиевая проводка это наследие прошлого века, и ее обязательно нужно менять при ремонте квартиры. Мало кто проводит капремонт и забывает об этом.

Однако случаются ситуации, когда ремонт проводится частично, и возникает крайняя необходимость соединить алюминиевый провод с медным или просто их нарастить, добавив несколько лишних сантиметров жилы.

При этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.

При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.

Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.

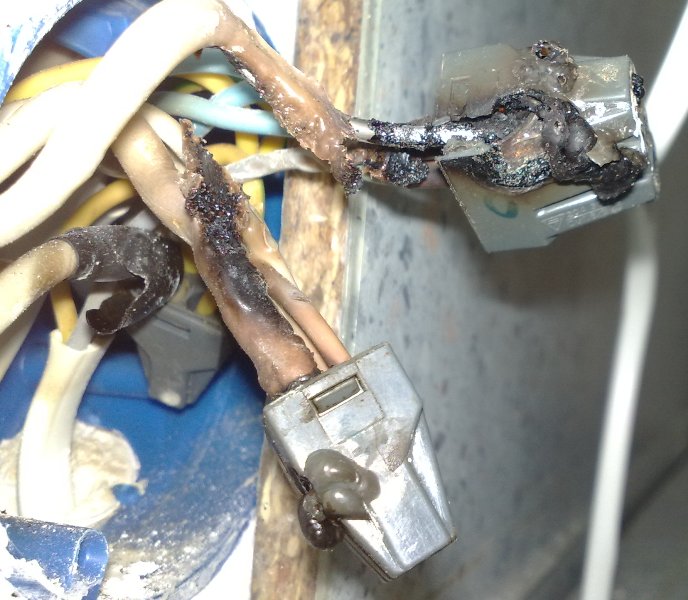

К чему может в итоге привести такой контакт, смотрите на фото.

Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.

Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.

Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.

Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.

Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.

Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.

Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.

Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления. При этом не забывайте про установку гравера или пружинной шайбы.

Без нее контакт со временем ослабнет.

Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.

Вот таблица таких потенциалов.

Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.

Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.

И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.

Последствия себя не заставят ждать через очень короткое время.

Еще один способ — это применение соединительного сжима типа орех.

Он часто используется для ответвления от питающего кабеля гораздо большего сечения, чем отпайка.

Причем здесь даже не требуется разрезание магистрального провода. Достаточно снять с него верхний слой изоляции. Некоторые нашли ему применение для подключения вводного кабеля к СИПу.

Однако делать этого не стоит. Почему, читайте в статье ниже.

Но опять же, для распаечных коробок орехи не подходят. Более того, и такие зажимы бывает, выгорают. Вот реальный отзыв от пользователя на одном из форумов:

Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.

Внутри таких клемм находится противоокислительная паста.

Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.

Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?

Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.

Вот очень наглядное видео, без лишних слов объясняющее данную проблему.

Данный способ имеет один существенный минус. Большинство продаваемых колодок очень низкого качества.

Некоторые исхитряются и чтобы избежать прямого контакта меди и алюминия, медную жилку припаивают сбоку такого зажима, а не вставляют во внутрь.

Правда клемму для этого придется разобрать. Кроме того, надежный контакт алюминия под винтом без ревизии, не живет очень долго.

Винтики каждые полгода-год нужно будет подтягивать. Частота ревизионных работ будет напрямую зависеть от нагрузки и ее колебаний в периоды максимума и минимума.

Забудете подтянуть и ждите беды. А если все это соединение запрятано глубоко в подрозетнике, то лезть туда каждый раз, не совсем удобное занятие.

Поэтому остается самый надежный из доступных способов – опрессовка. Здесь не будем рассматривать применение специализированных медно-алюминиевых гильз ГАМ, так как они начинаются от сечений 16мм2.

Для домашней же проводки, как правило наращивать нужно провода 1,5-2,5мм2 не более.

Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.

Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.

Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия.

При этом перед пайкой флюсом снимите с жилы оксидный слой.

Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.

После остывания жилы остатки флюса удаляются растворителем.

Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.

Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.

Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.

И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al).

У некоторых возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.

Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.

В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.

Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен.

После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.

Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.

Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов.

Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.

Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.

Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки). Подробнее

Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.

При монтаже электропроводки иногда встаёт вопрос о соединении медного и алюминиевого провода. Этот вопрос особенно актуален при электротехнических работах в старом жилом фонде, где основная часть электросетей выполнена из алюминиевого провода. Как соединить алюминиевый и медный провод, чтобы избежать проблем с электропроводкой в дальнейшем будет рассмотрено в этом обзоре.

В чем сложность соединения медной и алюминиевой проводки напрямую

Как известно, причиной возникновения проблем прямого соединения меди и алюминия является электрокоррозионные процессы. В сухой окружающей среде ничего не случится и при прямом контакте, но при увеличенной влажности в месте соединения образуется короткозамкнутый гальванический элемент, в котором металлы начинает играть роль батарейки с «плюсом» и «минусом». Сам металл практически истаивает, в результате чего происходит разрыв сети с возможным коротким замыканием и возгоранием изоляции.

Что в свою очередь может привести к пожару.

Для того чтобы этого избежать, для непрямого соединения медной и алюминиевой проводки используются различного рода контактные приспособления.

Все способы соединения можно разделить на 2 группы по наличию контакта проводов:

  1. Есть прямой контакт между проводами: скрутка, опрессовка, соединение заклепками, планками.
  2. Прямой контакт между проводами отсутствует: резьбовая фиксация, соединение разного рода клеммниками.

Важно! Для соединения алюминиевого и медного проводов рекомендуется использовать методы из второй группы. Допускается применять соединения из 1-ой группы при условии обработки медного провода. Например, его можно облудить припоем.

Скрутка

Основной метод соединения проводов в бытовых условиях, он достаточно удобен тем, что не требует специальных инструментов и оборудования. Но в случае соединения алюминиевого и медного провода, этот способ необходимо использовать крайне осторожно, соблюдая следующие условия:

  • Соединение скруткой делается взаимным скручиванием обоих концов провода друг с другом, не допускается обматывание конца одной жилы на другую;
  • Медный кабель перед скручиванием рекомендуется облудить оловом или припоем, этот момент особенно важен для многожильного медного провода;
  • На соединение алюминиевого и медного провода обязательно нанесение защитного влагоустойчивого покрытия.

Существует три основных разновидности скрутки: простая, бандажная и скрутка желобком. Нужно отметить, что наилучшие результаты даст бандажная скрутка. При выполнении скрутки стоит учитывать, что количество витков напрямую зависит от диаметра проводки, так для провода до 1 мм диаметра необходимо сделать минимум 5 витков, для больших сечений не менее трёх витков. Помимо влагоизоляции, не нужно забывать и о электроизоляции скрутки, для этого можно использовать специальные наконечники.

Качественная скрутка, прослужит достаточно долго, но верную гарантию может дать только использование непрямого соединения.

Как правильно сделать скрутку

Сначала необходимо подготовить концы жил. Для этого снять изоляцию на расстоянии 3–5 см от края кабеля. Необходимо отметить, что термоусадочная трубка одевается на один из проводов, до скрутки, по завершению всех операций, трубка сдвигается на открытое место и фиксируется на нем. После очистки концов, нужно скрутить провода по предложенной схеме. При этом необходимо следить, чтобы жилы взаимно обвивались, а не происходила накладка одной жилы кабеля на другую.

Для удобства скручивания многожильного медного кабеля, его жилы можно и нужно облудить. Также необходимо отметить, что лужение меди в любом случае повышает надёжность соединения скруткой. После скручивания, место подключения необходимо покрыть влагоустойчивым лаком. Электроизоляцию можно провести с помощью термоусадочной трубки или насадок колпачков с мягким зажимом или конусной пружиной.

Важно! Без крайней необходимости применять скрутку для соединения медного и алюминиевого кабеля не рекомендуется. В настоящее время существует достаточно много более безопасных и надёжных способов объединить медь и алюминий в одну сеть.

Опрессовка

В этом случае на соединение скруткой одевается металлическая или пластиковая гильза или наконечник, которая фиксируется на соединении пресс-клещами, специальным инструментом для обжима. Фиксация в этом случае осуществляется обжимом соединения материалом гильзы. Гильзы представляют собой металлическую трубку с изоляцией из ПВХ материалов. Насадки, как правило, представляют собой пластиковые колпачки, в которые вводится соединение, после чего колпачок обжимается пресс-клещами.

Отдельно нужно отметить соединение с помощью насадок-колпачков с зажимным кольцом или конусной пружиной. В этом случае после скручивания жил, на скрутку одевается колпачок, после чего вращательными движениями накручивается на соединение, после чего просто обжимается плоскогубцами. При этом кольцо из мягкого металла внутри колпачка плотно обжимает место соединения. Этот вариант опрессовки вполне доступен для бытового использования.

Резьбовая фиксация

Надёжным, хотя и несколько громоздким способом соединения медной и алюминиевой проводки является резьбовое соединение, в этом случае жилы зажимаются гайкой на резьбовой основе. Для того чтобы избежать прямого контакта, между оголёнными концами жил прокладывается шайба.

Достоинства этого метода соединения в простоте и универсальности. Таким способом можно соединить несколько электропроводов различного сечения. Но в тоже время этот вид соединения достаточно громоздок, кроме того его очень неудобно изолировать. Но, в тоже время, эта разновидность соединения требует только болта и гайки.

В первую очередь производится подготовка концов провода. Снимается изоляция на расстоянии 1–1.5 см от среза, после чего из оголённых жил делаются кольца диаметром чуть больше чем диаметр болта или заклёпки. Этими кольцами провод одевается на заклёпку или резьбовую часть болта. Между алюминиевым и медным кабелем прокладывается пружинная шайба, это необходимо для того чтобы между этими металлами не было прямого контакта. После чего соединение фиксируется затягиванием гайки или заклепочником.

Стоит отметить, что этот вариант подходит для сращивания проводов достаточной длины, при экономии длины, что часто встречается при подключении осветительного электрооборудования к коротким концам алюминиевого провода, как это часто бывает в старых квартирах, лучше использовать клеммные коробки.

Соединение медного и алюминиевого провода заклёпками

Прижим проводов в этом случае осуществляется расклинённой заклёпкой, состоящей из трубки и сердечника, фиксируемых с помощью заклепочника. Для соединения подготовленные жилы с навитыми кольцами одеваются на трубку заклёпки с прокладкой — стальной шайбой. После чего производится обжим заклёпки заклепочником, сердечник расклинивает трубку заклёпки, тем самым сжимая металл жил между собой, тем самым фиксируя жилы кабеля.

Контакт в этом случае получается неразъёмный, но в тоже время прочный и надёжный. Для такого типа подключения необходим специальный инструмент — заклепочник, и навыки работы с ним. Этот метод применяется в основном для работы с разрывами проводов, сращивания концов провода в труднодоступных местах.

Соединение двумя стальными планками

Соединить медный и алюминиевый провод можно и таким хитрым способом, также требующим предварительной обработи медного провода лужением: зажать провода двумя стальными планками, с болтами по краям. Достоинства метода: возможность подключение сразу нескольких ветвей проводки, без наращивания длины болта. Оголённые концы жил в этом случае размещаются между планками. Способ применим для проводов одного сечения.

Важно! Соединение двумя стальными планками требует обязательной внешней изоляции, а также подготовки медного провода лужением.

Клеммники и клеммные коробки

Удобный и надёжный способ соединения. Клеммная колодка представляет собой планку из изолирующего материала, в которой размещены гнезда для провода. Фиксация провода в гнёздах осуществляется прижимными болтами. Важной особенностью в нашем случае является отсутствие контактов проводов между собой. Для соединения медного и алюминиевого провода достаточно лишь отвёртки.

Клеммная коробка представляет собой систему из нескольких отдельно размещённых клеммников, объединённых в одну конструкцию и имеющую несколько выводов.

Достоинствами этого способа соединения являются:

  • Простота монтажа, достаточно ножа электрика для зачистки концов провода и отвёртки для затягивания винтов;
  • Надёжность изоляции, очень часто при использовании клеммника или клеммной коробки дополнительная изоляция не требуется;
  • Нетребовательность к длине провода, для фиксации провода в клеммной коробке достаточно 1–2 см провода.

В тоже время для монтажа скрытой проводки в стене клеммник требует установки распределительной коробки. Без распределительной коробки монтаж скрытой проводки недопустим. Но в этом случае можно использовать клеммную коробку для скрытого монтажа.

При работе с клеммной коробкой важно тщательно фиксировать концы провода в гнезде, особенно это касается алюминиевых проводов. Это особенно важно при монтаже коробки на улице или в помещении, в котором возможны колебания температуры.

Соединение пружинными и самозажимными клеммниками

В настоящее время выпускаются как клеммные колодки и клеммники многоразового применения, так и однократного использования.

  • пружинные клеммные колодки и клеммники многократного применения, имеют фиксирующую пружину, которую можно ослабить поднятием рычага, расположенного на корпусе прибора. Это позволяет достать или вставить провод без приложения усилий. Опускание рычага надёжно фиксирует жилы кабеля;
  • клеммники однократного применения автоматически зажимают провод при установке его в гнездо, извлечение провода потребует физического усилия, которое может повредить зажимную пружину, поэтому рекомендуется их однократное использование.

Как многоразовые, так и клеммники однократного применения выпускаются в широком ассортименте, в том числе с разным количеством подключаемых веток разводки, предназначенных для фиксации провода сечением от 0.08 мм² до 6 мм². В том числе, и в виде готовых к установке, клеммных коробок. Этот способ соединения алюминиевого и медного провода на настоящее время является наиболее оптимальным в плане надёжности и удобства использования.

Клеммные коробки с пружинными зажимами впервые были выпущены немецкой компанией Wago, от чего и получили своё название, но в настоящее время существует большое количество аналогов, в том числе и контрафактного происхождения. По этой причине необходимо приобретать пружинные клеммные коробки только в магазинах электротехники. При приобретении клеммных коробок на рынке существует большая вероятность приобрести некачественные изделия, не отвечающие заявленным требованиям.

Для фиксации провода в клеммной коробке необходимо подготовить провода, для этого снять с их концов изоляцию, размер оголённой части должен быть не менее 0. 5 см. После чего открытая часть жилы кабеля вставляется в нужное гнездо клеммной коробки и фиксируется в нем посредством пружинного зажима или винта. Необходимо отметить, что крепление в клеммной коробке обычно не требует дополнительной изоляции, но в тоже время при расположении их в стене, необходима распределительная коробка. Таким образом, пружинные клеммники обладают рядом преимуществ перед остальными видами соединений ввиду удобства подключения.

Выводы

Таким образом соединять медный и алюминиевый провод вполне возможно, но необходимо учитывать место расположения кабеля, окружающую среду. Скруткой, медь и алюминий соединять можно только в сухом помещении. При повышении влажности в комнате это соединение может прийти в негодность и более того, вызвать пожар. Наиболее оптимален на сегодняшний день это метод соединения электропроводки посредством пружинных клеммников.

Основное достоинство этого способа — стабильная фиксация в любых окружающих условиях. При всех достоинствах винтового клеммника, резьбового или заклёпочного соединения при эксплуатации в условиях резкой смены температуры возможно ослабление контакта под винтом. Ввиду разности температурного расширения металлов проводов. В результате этих изменений возможна потеря контакта или короткое замыкание. Таким образом, при всем многообразии методов соединения медной и алюминиевой проводки наиболее безопасным методом на настоящий момент, является использование самозажимных клеммников.

Видео по теме

О соединение медного и алюминиевого провода ходит немало слухов. Некоторые говорят, что в этом нет ничего страшного, и приводят примеры, когда такие соединения служат десятилетиями, а другие говорят, что из практики знают, как быстро они разрушаются. Кому верить, и как правильно соединять такие провода мы и поговорим в нашей статье.

Почему нельзя соединять медный и алюминиевый провод

Прежде всего, давайте разберемся, почему нельзя соединять эти провода вместе, и что нужно для того, чтобы такое соединение служило многие годы. Для этого нам придётся погрузиться немного в теорию, и разобраться со структурой этих металлов.

Почему нельзя соединять медный и алюминиевый провод

Чтобы понять, как соединить медный и алюминиевый провод, давайте разберемся, а что же такого в таком соединении. Ведь существует сразу несколько теорий о недопустимости такого соединения и практически все из них имеют рациональное зерно.

Как и любой другой металл, под воздействием кислорода медь и алюминий окисляются. В результате чего на их поверхности образуется оксидная пленка. Оксидная пленка меди практически не препятствует прохождению электрического тока, а вот оксидная пленка алюминия имеет достаточно большое сопротивление.

Если медный и алюминиевый провод соединить, то как бы мы не хотели, но металлы будут взаимодействовать. Алюминий является более активным металлом, поэтому при появлении между соединением влаги, которая в любом случае присутствует в воздухе, начинается процесс электролиза, то есть ионы алюминия переносятся на медь.

В результате алюминиевый проводник теряет свою массу. В нем образуются пустоты и раковины. Они в свою очередь тоже окисляются и еще больше ускоряют процесс электролиза. И чем больше влаги в соединении, тем быстрее происходит этот процесс.

В результате мы имеем практически разрушенный алюминиевый проводник. Его сечение уменьшено, а значит плотность тока вырастает. Вырастает плотность тока, металл начинает больше греться, и в результате это приведет либо к перегоранию алюминия в месте соединения, либо, в худшем случае — к пожару.

Как соединять медный и алюминиевый проводник

Но медный провод соединить с алюминиевым можно. Для этого между этими двумя проводниками достаточно разместить третий материал или же полностью исключить возможность проникновения влаги к месту соприкосновения металлов.

  • Давайте рассмотрим оба эти варианта. Начнем с наиболее простого – разместить между проводниками третий металл. Обычно для этого выбирают так же неактивный металл, дабы у нас вновь не было процесса электролиза. И обычно инструкция рекомендует использовать для этого латунь.

  • Это связано с тем, что этот материал имеет достаточно хорошие электротехнические свойства. Он стоек в химическом плане и препятствует процессу электролиза.
  • Некоторые предлагают использовать для этого обычную сталь или нержавейку. Но делать этого не стоит. Дело в том, что эти материалы обладают не очень хорошей проводимостью. Поэтому при прохождении через них больших токов они будут сильно греться. В результате мы опять можем получить пожар.

Обратите внимание! Если вы все-таки решили остановится на болтовом соединении, то вместо стальной шайбы можно использовать латунную. При наличии металла ее вы можете вырезать и своими руками. Вариант же со стальной шайбой допустимо использовать лишь в сетях с не очень большой нагрузкой.

  • Вторым возможным вариантом является исключение попадания воды в место соединения металлов. Герметизировать соединение будет слишком дорогостоящим, да и не всегда надежным вариантом. Поэтому в большинстве случаев для этого используют специальную пасту как на видео.

  • Такая паста не только препятствует проникновению в контактное соединение влаги, но и кислорода. В результате алюминий окисляется очень незначительно, ведь для образования оксидной пленки ему необходимо буквально несколько секунд. А благодаря отсутствию влаги в месте соединения не происходит самый страшный процесс для такого соединения – электролиз.

Как соединять правильно медные и алюминиевые провода

Зная причины и возможные варианты устранения проблемы, можно приступить к разбору вопроса, как правильно соединить медный и алюминиевый провод. И здесь есть сразу несколько вполне логичных ответов, некоторые из которых мы уже привели в разделе выше.

Начнем с вопроса по смазке. Это может быть технический вазелин, литол и любая другая смазка, препятствующая окислению металла и попаданию влаги. Но тут встает вопрос с последующей изоляцией такого соединения. Ведь на смазку изолента ложится очень плохо, а термоусадка может просто выдавить ее.

Обратите внимание! В любом случае соединение типа скрутка запрещено. А для таких разных металлов скрутка может быть вдвойне губительна.

Вывод

На вопрос, как лучше соединить медный и алюминиевый провод, однозначного ответа нет. Ведь здесь все зависит от местных условий и принадлежностей, имеющихся под рукой. Но в любом случае таких вариантов достаточно много. Не допускается только прямая их скрутка, что в любом случае запрещено нормами ПУЭ.

Соединить медный и алюминиевый провод можно при помощи разнообразных клемм. Это могут быть пружинные, винтовые или любые другие виды, только следует учитывать, что алюминий и медь не должны соприкасаться.

Если вы пытаетесь соединить одножильный алюминиевый и многожильный медный провод винтовой клеммой, то желательно пользоваться специальными латунными наконечниками. Причем пользоваться ими следует для обоих металлов.

Это связано с тем, что при винтовом зажиме алюминия, он может потерять частично или даже полностью свое сечение. Алюминий материал достаточно мягкий и качественно закрученный винт может его полностью передавить.

С многожильными медными проводами похожая ситуация. Но только в этом случае, при закручивании винта он может поломать часть проволок в проводнике. Опять-таки — уменьшение сечения. Поэтому такие наконечники могут стать отличной панацеей от таких случайностей. Тем более цена таких изделий составляет сущие копейки.

Одним из возможных вариантов, как соединить медный провод с алюминиевым, может стать использование специальных обжимных гильз. Сейчас на рынке достаточно широко представлены гильзы, выполненные из латуни. Для более наглядной демонстрации один их край имеет белый цвет, а другой цвет меди. Они специально предназначены для обжимки медного и алюминиевого провода.

Алюминиевый и медный провод соединить можно и при помощи пайки. Только в этом случае вам потребуется специальный припой для алюминия и качественное лужение медного проводника. Кстати уже одного лужения медного проводника будет достаточно чтобы предотвратить электролиз.

Сварка для таких соединений обычно не применяется в связи с разной температурой плавления металлов. Да и от процесса электролиза это не защищает. Поэтому о сварке проводов лучше забыть.

Перед тем как соединить алюминиевые и медные провода большого сечения, на них лучше одеть специальные наконечники. Они одеваются при помощи прессовки и обычно имеют латунную контактную часть. Это позволяет их в дальнейшем соединять обычным винтовым соединением без особых проблем.

Как соединить алюминиевый провод с медным: скрутка, зажим, колодка | Стройка/Ремонт (своими руками)

Бытовая электропроводка всегда является потенциальным источником пожарной опасности. Поэтому, при проведении любых электромонтажных работ в доме, следует особое внимание уделять требованиям технических нормативов и правил. В данной статье подробнее коснёмся такой темы, как соединение медных и алюминиевых проводов между собой.

Электрохимическая коррозия

В современном жилищном строительстве, при устройстве внутридомовой проводки, алюминий не используется. Согласно нормам ПУЭ, он заменён на провода с медными жилами. Это обеспечивает большую устойчивость к пиковым нагрузкам, и продлевает срок безаварийной службы домовой электросети.

Однако, в недалёком прошлом, в строительстве широко использовались алюминиевые провода. В результате, в большинстве жилых зданий, строившихся вплоть до 90-х годов, внутридомовая проводка алюминиевая – менее дорогая, но и менее долговечная. При необходимости частичной замены линий бытовой электросети, или при прокладке ответвлений от неё, возникает необходимость в соединении алюминиевых проводов с медными.

Казалось бы, что в этом сложного? Чтобы сделать простую скрутку двух токопроводящих жил, не нужно иметь глубоких познаний в электромонтажном деле. Но, соединение медной и алюминиевой проводки напрямую запрещено правилами монтажа электрооборудования. Связано это с таким явлением, как электрохимическая коррозия металлов.

Этот процесс свойственен для всех без исключения металлов, даже так называемых «благородных». Только протекает он в них с различной интенсивностью – одни покрываются разрушающим коррозийным налётом довольно быстро, а другие лишь с течением длительного времени. Но при определённых условиях, процесс электрохимической коррозии может многократно увеличиваться.

Один из примеров этого – прямое соединение медного и алюминиевого провода. Имея различные электролитические потенциалы, связанные с разным показателем токопроводности, они выступают катализаторами коррозийных процессов, относительно друг друга. В результате эксплуатации такой биметаллической электропроводки, в местах стыков разных жил будут проистекать разрушительные химические реакции.

Допустимо соединять меж собой металлические проводники, электрохимический потенциал на месте стыковки не превышает 0,6 милливатта. Тогда на месте соединения не будет быстро образовываться коррозия, и ухудшаться показатель токопроводности. Чем ниже этот показатель, чем более совместимы между собой проводники.

В таблице показан электрохимический потенциал, при соединении проводов из различных металлов и сплавов. Курсором выделены варианты соединений, недопустимые из-за высокой вероятности возникновения коррозийных повреждений.
Как видим из таблицы, алюминий с медью даёт при стыковке показатель потенциала в 0,65мВ, что недопустимо правилами ПУЭ. Соединение меди с алюминием покроется слоем налёта, увеличивающего сопротивление непосредственно на стыке. В результате, проводка в этом месте начинает перегреваться, оплётка плавится, что чревато самыми негативными последствиями – коротким замыканием и возникновением пожара. Во избежание подобного, нельзя скручивать напрямую медь с алюминием. При возникновении необходимости такой стыковки, следует воспользоваться одним из приведённых ниже способов, и соединить провода с жилами из разных металлов.

Соединение через болт и стальные шайбы

Один из допустимых вариантов, как соединить алюминиевые и медные провода, это использовать в качестве проводника для стыковки стольной болт с гайкой и шайбами, разделяющими разные металлы. Электрохимический потенциал в месте стыка обычной стали с алюминием составляет 0,2мВ, а стали с медью – 0,45мВ. Поэтому, стальной болт со стальными же шайбами отлично подойдёт в качестве промежуточного проводника при соединении проводов из различных металлов.

Процедура стыковки пошагово выглядит так:

  • Зачищенные концы обоих соединяемых проводов, при помощи круглогубцев или пассатижей закручиваем в кольца. Размер их должен соответствовать диаметру резьбовой части болта.
  • Надеваем до упора первый провод колечком на болт, прижимая его к головке.
  • После этого надевается стальная шайба, служащая разделителем. Ширина её должна быть достаточной, чтобы исключить прямой контакт алюминия и меди.
  • Затем надеваем колечко второго провода. Надевать его следует так, чтобы при закручивании гайки, кольцо не крепче стягивалось вокруг стержня болта.
  • Сверху надеваем ещё одну шайбу, которая будет прижимать колечко верхнего провода.
  • Чтобы избежать ослабления контакта с течением времени, между гайкой и верхней шайбой рекомендуется установить гравёр.
Как нельзя соединять медь и алюминий
Внимание! При необходимости соединить медный и алюминиевый провод, нельзя использовать оцинкованные стальные болты и гайки. Показатель из электрохимического потенциала при контакте с медными сплавами составляет целых 0,85мВ, что даже превышает таковую величину при переходе с алюминия на медь. Отрицательным моментом подобного варианта являются большие размеры полученной конструкции.. В результате, чтобы скрыть его, придётся приобретать наиболее габаритную распредкоробку, чтобы скрыть в ней концы проводов с накрученными на них болтами и гайками.

Сжим «орех»

Среди специальных приспособлений, с помощью которых возможно соединение медных и алюминиевых проводов, это сжим типа «орех». Своё название он получил из-за характерной формы корпуса, схожей по внешнему виду с грецким орехом. Внутри находится клемма, состоящая из двух стальных пластин, соединяемых винтами. Между этих пластин и зажимаются оголённые концы проводки из разных металлов, без непосредственного контакта между ними.Обычно он используется для стыковки ответвления проводки с основной электрической жилой. Удобство его состоит в том, что для этого не приходится разрезать основную линию проводки. Достаточно зачистить в месте подсоединения её от изоляционной оплётки, и надеть на неё клемму сжима «орех». Удобство его состоит и в возможности соединения проводов различного сечения – например, толстой центральной питающей жилы, и ответвлений из тонких проводов.
Недостаток данного приспособления состоит в его негерметичности. Поэтому, использовать его на открытом воздухе, или в помещениях с высоким уровнем влажности не рекомендуется.

Зажимы Wago

Ещё одно приспособление, с помощью которого можно произвести соединение проводов из меди и алюминия, это зажимы типа Wago. Изобретение принадлежит одноимённой немецкой электротехнической компании, откуда и пошло собирательное название устройств подобного типа.

В продаже сегодня можно встретить зажимы, оригинальные немецкие от Wago, выпускаемые другими фирмами по лицензии, либо контрафактные. Соответственно, и качество устройств будет различным.

Зачищенные концы проводов зажимаются в них при помощи подпружиненных клемм, либо упруго-жёстких стальных пластин. Внутри устройства находится противоокислительная паста, снижающая вероятность коррозии при контакте разных металлов. В данном случае это сталь с медью и алюминием.

По своим эксплуатационно-техническим особенностям устройства Wago подразделяются на:

  • Многоразовые. Их можно легко снимать, разъединяя при необходимости проводку. Для этого достаточно надавить подпружиненный зажим, или откинуть защёлку. Это позволяет быстро производить любые электромонтажные работы. Однако, в ряде случаев возникают нарекания на недостаточную плотность стыка. В результате неплотного контакта, при пиковой нагрузке может произойти нагрев и отгорание токопроводящей жилы.
  • Одноразовые. При вставке токопроводящей жилы в зажим, она очень жёстко фиксируется в нём. Для извлечения провода потребуется приложить немало сил, что чревато повреждением или даже обрывом его зажатого конца. Такой вариант позволяет добиться очень плотного соединения, но при ремонтных работах, или при замене части проводки, старые несъёмные зажимы просто вырезаются и меняются на новые.
Зажимы Wago не требуют дополнительной изоляции, а внешне выглядят достаточно презентабельно. Поэтому, при их применении можно обойтись без монтажа в месте стыковки распределительной коробки.

Клеммная колодка

Достаточно удобный способ, как соединить алюминиевый провод с медным – применить для этого клеммную колодку. Данное приспособление представляет собой обойму из полимерного изолирующего материала. Внутри неё располагается несколько контактов-клемм, имеющих выходы с разных сторон корпуса.

Для соединения проводов, их концы зачищаются, и вставляются в противоположные выходы одной клеммы. В ней они фиксируются зажимными болтами, расположенными на каждом из выходов. Поэтому, для соединения зачищенных концов проводов понадобится лишь отвёртка.

Колодка легко разрезается поперёк ножом или ножницами, в зависимости от того, какое количество проводов нужно соединить промеж собой. Каждая клемма имеет сквозной проход. Поэтому, при фиксации проводов, не следует вставлять их чересчур глубоко, чтобы не допустить непосредственного контакта меди и алюминия.

Для предотвращения попадания внутрь клемм влаги, или случайного механического повреждения, колодки устанавливаются внутри защитных распредкоробок. Обойтись без неё можно, если приобрести комплексный вариант – клеммную коробку, внутри которой смонтирована уже готовая к использованию колодка.

Как правильно сделать скрутку

Как уже сказано выше, прямая скрутка алюминиевых проводов с медными недопустима. Однако, в ряде ситуаций, иного выхода не остаётся из-за отсутствия под рукой специальных соединительных устройств. Также подобный способ имеет ряд преимуществ:
  • Не требует использования специальных инструментов.
  • Быстр и удобен.
  • Даёт возможность оперативно стыковать провода в домашних условиях.

Соединять алюминиевые провода с медными методом скрутки допускается в качестве временной меры, пока не будут приобретены специальные зажимные приспособления. Для более или менее длительного использования скрутки потребуется соблюсти ряд обязательных условий:

  • Соединение производится методом взаимной скрутки двух зачищенных концов. Не разрешается простая обмотка одной жилы вокруг другой, прямой.
  • Зачищенный конец медного провода следует облудить, чтобы снизить показатель электрохимического потенциала. Для этого применяют оловянный припой.
  • После произведения скрутки, оголённые части жил покрываются влагоотталкивающим покрытием, например, лаком или силиконовой пастой.
  • Имеет значение и количество витков скрутки – чем тоньше соединяемые жилы, тем их должно быть больше. Так, для проводки d = 1 мм, минимальное число витков не должно быть меньше пяти.
  • Поверх скрутки, для её надёжной фиксации, надеваются специальные пластиковые конусообразные наконечники с пружиной внутри.

Соединение меди с алюминием опрессовкой

Ещё один вариант соединения разных жил в электропроводке способом скрутки. В этом случае, на зачищенные концы скрученных между собой жил надевается металлическая или пластиковая гильза. Затем она расплющивается специальными прессовальными клещами, плотно сжимая провода друг с другом.Соблюдая перечисленные выше правила соединения медных и алюминиевых проводов, или используя специальные устройства, вы сможете избежать перегрева и отгорания фаз. А иногда это позволяет предотвратить и более серьёзные последствия в виде короткого замыкания и пожара.

Источник.

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!
С уважением, Пётр Андреевич.

Соединение алюминиевых медных жил проводов, возможно ли, как правильно сделать

Основными типами проводов, применяемых в быту, являются алюминиевые и медные. Далеко нередко возникает необходимость соединения меди и алюминия. Не все знают, что соединять разные провода скруткой очень не рекомендуется. Проблема здесь заключается в том, что в месте контакта ток фактически проходит через оксидные плёнки металлов, которые имеют разное электросопротивление, что снижает токопроводимость. В результате наблюдается повышенный нагрев, часто возникает искрение, следствием чего является образование раковин и повышенное окисление. Проблема ещё более актуальна на улице или в помещениях с повышенной влажностью. Другими словами, подобное соединение недолговечно, к тому же увеличивается пожароопасность в месте скрутки.

В практических условиях, однако, часто возникает необходимость соединения медных и алюминиевых проводов. Для этого используются методы, исключающие прямой контакт.

Уже давно применяются специальные переходники — клеммники. Наиболее распространённым вариантом тут являются клеммники типа «орешек», которые получили своё название из-за того, что внешне напоминают орехи. В этой конструкции имеются три пластины, между которым, собственно, провода и зажимаются. Они очень просты и надёжны, а замену кабеля можно произвести очень быстро.

Вторым способом является соединение посредством пружинного клемника типа WAGO. Эти устройства также очень просты. Для того чтобы соединить провода, достаточно их зачистить на концах и вставить в отверстия: ничего затягивать или закручивать не потребуется.

Аналогично предыдущему используется способ с применением клеммных колодок. Отличие заключается лишь в способе удержания проводов. Здесь, вставленный в отверстие кабель зажимается винтом.

В случае, если под рукой не оказалось клёмника, можно воспользоваться самым простым, но также надёжным методом соединения с помощью болта. Достаточно обмотать вокруг болта оба провода, а между ними установить металлическую анодированную шайбу. После этого следует прикрутить на болт гайку для удержания проводов, и соединение готово.

Как соединять медные и алюминиевые провода!? Ответ электрика!

Все провода состоят из изоляции и токопроводящей жилы, но отличаются металлом, из которого выполнена токопроводящая жила из меди или из алюминия. Вовсе не новость, что алюминиевая проводка давно вышла из популярности и при ремонте лучше всего ее полностью заменить, кроме того у алюминиевой проводки есть множество недостатков! Но соединять провода как-то нужно, рассмотрим это в статье!

К сожалению, или к радости ремонт дело не частое, гораздо чаще ремонт проводки проводиться частично, или вообще провода наращиваются на необходимое расстояние и этого достаточно для дальнейшей работоспособности электросети. И медь, и алюминий имеют отличную токопроводимость, теплоотдачу и довольно приемлемую стоимость, поэтому очень даже часто встречается потребность в соединении между собой медных и алюминиевых проводов, несмотря на их различный химический состав. Существуют определённые правила устройства электроустановок, которые запрещают обычную скрутку проводов различных материалов и это не спроста так как это соединение попросту окислится и выйдет из строя. Существуют и другие более эффективные методы для соединения алюминиевых и медных проводов как в квартире, доме, так и в производственных помещениях.

Самыми распространёнными методами, к которым прибегают мастера электрики для соединения медного провода с алюминиевым проводом являются: болтовое соединение и стальные шайбы, сжим-орех, зажимы WAGO или самозажимные клеммы, клеммная колодка, метод опрессовки проводов и сварка проводов.

Метод болтового соединения и стальные шайбы так называется потому что соединения медного провода с алюминием образуются благодаря использованию болта и стальных шайб, наиболее простой и проверенный временем способ, недостаток в том, что соединение проводом таким образом занимает много места. За то стальные шайбы между алюминиевым и медным проводами не дают им окисляться.

Сжим-орех чаще всего используется, когда необходимо ответвление от провода меньшего сечения чем питающий провод. Схим-орех не подходит для распределительных коробок, и бывают случаи, когда такое соединение ослабевает и выходит из строя.

Зажимы WAGO или самозажимные клеммы это специальное мини устройство, которое продается готовым и дает возможность соединять алюминий с медью, благодаря противоокислительной пасты внутри такой клеммы. Хороший и удобный способ для соединения проводов с минимальными нагрузками или правильно рассчитанными нагрузками на провода и саму клемму. Из нашего опыта выгорают из-за больших нагрузок.

Обычная клеммная колодка имеет огромный минус, это низкое качество практически всех продаваемых клеммных колодок. Но несмотря на это можно выбрать качественные, без обычных клемм не обойтись их применяют абсолютно все электрики. В целом клеммы надежные, но так как болтовое соединение имеет свойство ослабевать их нужно регулярно подтягивать и выбирать клеммы исходя мощности провода.

И самый надежный метод соединения алюминиевого провода с медным опрессовка, в итоге получиться не разъемное соединение, образуемое при помощи гильз. Такой метод наиболее часто используется в таких местах, в которых нельзя заменить алюминий на медь, или медь на алюминий. Метод довольно дорогостоящий и требующий специализированного инструмента.

Из нашего опыта, еще более надежный способ соединения — это сварка, это соединение переживет все другие соединения проводов, но самый не удобный в практике!

И в целом вечной проводки не бывает и каждого материала есть свой ресурс, если жила провода пролежит и сто лет, а вот изоляция проводов хорошо если лет тридцать. Все соединения проводов должны быть доступными и распределительных коробках, чтобы их всегда можно было обслуживать! А проводка должна обеспечиваться защитой с помощью автоматических выключателей! И все будет хорошо с вашей электросетью!

Требуется соединить медные и алюминиевые провода в городе Запорожье, звоните по номерам: +38(068)272-65-97; +38(099)214-80-65. Наши электрики профессионально выполнят соединения алюминиевых и медных проводов как в квартире, частном доме, так и промышленном помещении или же проконсультируют вас по возникшим вопросы. Наши мастера работают семь дней в неделю. Обычный вызов: 08:00-19:00. Так же возможен срочный вызов мастера электрика для устранения аварийных вопросов с электропроводкой!

Соединение медного и алюминиевого провода: 7 способ и особенности

Для правильного и надёжного соединения проводов важно учитывать материал, из которого изготовлены жилы кабельно-проводниковой продукции. Если не учитывать данный фактор, соединение может оказаться недостаточно надёжным. Рассмотрим, можно ли соединять медный и алюминиевый провода, с обзором эффективных и неэффективных способов и возможных последствий ошибок в таких соединениях.

Можно ли соединять

Причины нежелательности выполнения соединений медных и алюминиевых проводов объясняются разными химическими свойствами указанных металлов. Отрицательные моменты связаны главным образом с алюминиевой жилой и вызываются влиянием следующих факторов:

  • алюминий активно окисляется на открытом воздухе, вступая в реакцию с кислородом. При тесном контакте с медной жилой указанный процесс проходит значительно интенсивнее. Образовавшаяся оксидная плёнка обладает сопротивлением, существенно превышающем данную величину для самого материала. В результате такого окисления соединение начинает нагреваться в процессе эксплуатации,
  • более сильный нагрев алюминия, по сравнению с медью, связан с меньшим значением электропроводимости данного материала. Поэтому соединение множество раз успевает нагреться и остыть, с соответствующим температурным расширением и сжатием, что ослабляет контакт и приводит к ещё большему перегреву,
  • алюминий не совместим с медью гальванически. В процессе соединения указанных металлов между ними возникает химическая реакция электролиза, ускоряющая коррозийный эффект, с усилением описанных выше нежелательных моментов.

Возможные проблемы такого соединения

В результате неправильного соединения алюминия с медью, возможно возникновение следующих проблем:

  • перегрева,
  • ослабления контакта,
  • оплавления.

Наиболее нежелательное последствие контакта медных и алюминиевых жил – короткое замыкание, что связано с риском создания аварийной ситуации. Наименее опасное, но также нежелательное явление – исчезновение контакта после определённого времени эксплуатации.

Эффективные способы

Разработаны эффективные способы, позволяющие без особенных неблагоприятных последствий соединить медные и алюминиевые проводники. Рассмотрим правильные методы соединения детальнее.

На болтах

Проводники можно соединить с помощью болтов. Для этого очищенная жила изгибается кольцом по диаметру болта. Между головкой болта, гайкой и кольцами жил прокладываются стальные шайбы. Предпочтительнее использовать шайбы, изготовленные из нержавеющей стали. Между гайкой и крайней шайбой прокладывается гравёр (пружинная шайба), поджимающая витки и обеспечивающая плотность контакта с течением времени.

Болтовое соединение

После сборки такой конструкции, гайка плотно затягивается. Контакт защищается изолентой.

Данный способ обеспечивает достаточную надёжность и нивелирует негативные последствия контакта различных материалов. В случае необходимости полученный узел можно разобрать, выполнив ревизию контакта, замену проводников или крепёж дополнительных жил. Минус – в больших габаритах такого соединения.

С помощью зажима типа «Орех»

Выполняется с помощью специального приспособления, состоящего из двух стальных пластин, стягиваемых болтами. Верхняя пластина деформирована под размещение проводов. Узел размещается в поликарбонатном корпусе, обеспечивающем его изоляцию.

Прозвище «Орех» объясняется внешним сходством по причине двух половин данного приспособления.

Порядок установки такого узла:

  1. Разбирается корпус, с демонтажем стопорных колец;
  2. Очищаются жилы на участок, равный длине планок;
  3. После откручивания болтов, очищенные жилы укладываются в предусмотренные пазы;
  4. Сжим плотно затягивается болтами;
  5. Закрывается корпус и фиксируется стопорными кольцами.

Также соединение отличается достаточной надёжностью. Недостатки заключаются в необходимости приобретения сжима (он продаётся в магазинах, торгующих электротехнической продукцией) и недостаточной герметичности корпуса. В результате внутрь может проникать влага и пыль, забивая соединение.

Чтобы обеспечить герметичность сжима, корпус дополнительно покрывают слоем изоленты. Но данный способ не рекомендуется использовать для выполнения контакта, работающего на открытом воздухе.

На клеммной колодке

Клеммная колодка выполняется из изолирующего прозрачного пластика и состоит из нескольких соединённых ячеек. Внутри каждой ячейки размещены латунные гильзы и винтовые зажимы.

Очищенные концы проводов вставляются в ячейку с разных сторон и зажимаются винтами. Вставлять жилы необходимо таким образом, чтобы исключить возможность их соприкосновения в гильзе.

Если используется провод, состоящий из нескольких проволочек, необходимо устанавливать специальные наконечники, объединяющие жгут воедино.

Указанный способ отличается следующими преимуществами:

  • простотой и быстротой сборки;
  • разъёмным характером, благодаря чему не представляет труда разобрать контакт.

Недостатки связаны с низкой надёжностью и необходимостью регулярной ревизии. Алюминиевый провод под прижимом со временем начинает перетекать, поэтому плотность контакта ослабевает, и винт требуется поджать. В противном случае возрастает вероятность ослабления контакта с его перегревом, вплоть до воспламенения.

Самозажимными клеммами

Этот способ ещё проще. Продаются специальные приспособления, не требующие зажатия винтами, и обеспечивающие необходимую плотность крепления после вставки провода. Прозрачный материал корпуса позволяет удостовериться в правильной установке провода и надёжности контакта.

Указанный способ отличается аналогичными достоинствами, кроме возможности многоразового применения.

Однако выпускаются специальные рычажковые клеммы, позволяющие использовать данное приспособление несколько раз. Жила в них фиксируется рычажком, воздействуя на который соединение можно разобрать.

Из наиболее известных производителей данных приспособлений – компания «WAGO». Клеммы указанной фирмы дополнительно покрываются внутри специальным составом, нивелирующим гальваническую несовместимость меди с алюминием.

Опрессовка

Соединение медного и алюминиевого провода в автомате

Коррозия при соединении разных металлов

Многие искренне верят в то, что стыковка медных и алюминиевых проводов недопустима. Отчасти это так. Все дело в коррозии. Такие явления возникают при соединении проводников, выполненных из разных металлов. Если они состыкованы между собой в атмосфере, в которой нет влаги, то ничего страшного не должно произойти. Но в атмосфере всегда присутствует влага в том или ином объеме. У каждого металла существует свой строго индивидуальный электрохимический потенциал, у железа он имеет одно значение, у меди — другое, у алюминия — третье. Такое свойство металлов привело в свое время к появлению автономных источников питания:

  • батареек;
  • аккумуляторов.

Если в стык проводов, выполненных из разных металлов, попадает влага, то происходит образование короткозамкнутого гальванического элемента. То есть при подаче тока один из проводов начинает разрушаться. Но можно соединить алюминиевый провод с медным и при этом избежать нагрева и коррозии в точке контакта.

Методы соединения проводов

Разность электрохимических потенциалов меди и алюминия рано или поздно приведет к ее выходу из строя. Как быть в случае, когда без соединения меди алюминия не обойтись? Например, во время ремонта проводки в зданиях, где уложена проводка, выполненная из алюминиевого провода.

Существует несколько способов решения этой задачи:

  • использование клеммных коробок;
  • использование болтовых соединений.

Применив эти нехитрые устройства, можно будет гарантировать отсутствие контакта между алюминием и медью.

Клеммные коробки

На практике применяют множество конструкций клеммников. Одна из самых широко применяемых — это орешек.

По виду такая конструкция напоминает орех. Основную роль в этой конструкции играют три пластинки, между которыми и выполняется соединение. Для этого надо ослабить два болта, установить туда первый провод и зафиксировать его. Второй провод необходимо вставить между средней пластиной и оставшейся. Такая конструкция клеммника не допустит контактов проводов, выполненных из разных металлов. В данном случае алюминия и меди.

Другой не менее популярный способ стыковки проводов — по методу WAGO. Для осуществления этой операции достаточно снять с проводов изоляцию (10−15 мм) и вставить их в отверстия, расположенные в корпусе клеммника.

На внутренние полости этого небольшого устройства наложена смазка, не позволяющая проводам окисляться. Соединения такого типа подходят для подачи энергии на люстры, бра, то есть в цепях освещения. В то же время такой способ не подходит для работы с силовыми проводами. Дело в том, что большая нагрузка в силовых соединениях приводит к нагреву контактов, и вследствие этого может резко вырасти электрическое сопротивление.

Среди множества конструкций приспособлений для соединения проводов часто выбирают клеммные коробки. Для обеспечения подачи электричества достаточно зачистить, к примеру, медный провод, установить в одно отверстие и поджать установленным винтом. В другое отверстие, расположенное напротив, необходимо установить зачищенный провод из алюминия. Такие клеммные коробки обеспечивают передачу электроэнергии в сетях, собранных из проводов разных металлов.

Применение клеммников разной конфигурации и конструкции позволяет выполнять соединение алюминиевых и медных проводов между собой, при этом избегая их прямого контакта.

Болтовое соединение

Такой тип также допустимо использовать для соединения медных и алюминиевых проводов. Главное условие, которое необходимо соблюдать при использовании такого соединения, — это использование металлической шайбы, прошедшей через анодирование. Такой способ стыковки чаще все применяют в домашних условиях, когда нет возможности использовать клеммники и другие приспособления, произведённые в заводских условиях.

При выполнении электромонтажных работ, будь то домашняя или промышленная электрическая сеть, применяют широкую номенклатуру проводов, и объем алюминиевых занимает не последнее место. Часто перед монтажниками встает вопрос о способе соединить алюминиевые провода с выполненными из меди или других материалов. С помощью клеммных коробок это можно сделать и в домашних условиях, и на производстве.

Правильное соединение al и cu

Алюминий на практике зарекомендовал себя как устойчивый к коррозии. Однако алюминий обычно является чрезвычайно реактивным материалом, который быстро окисляется. Долговечность материала обусловлена ​​стойким оксидным слоем, который образуется на его поверхности при нанесении атмосферного кислорода — процесс, также известный как самопассивация.

Если электропроводящая жидкость, например конденсат, вступает в контакт с соединением алюминия и меди, это приводит к электрохимической реакции и последующему образованию контактных элементов.Ключевую роль в этом процессе играет разность потенциалов посредством электрохимических рядов. Контактный элемент образован медным электродом (анодом), электролитом (водой) и алюминиевым электродом (катодом).

Возникающее в результате напряжение закорачивается из-за контакта между медью и алюминием. Алюминий осаждается и / или корродирует в соответствии с возникающим током. Этот процесс виден в виде яркой отметки окисления и наносится даже на самые маленькие частицы меди на алюминии — это постоянная реакция, поскольку медь не подвергается коррозии.Если имеется электрическое соединение, следствием этого является увеличение контактного сопротивления, что может привести к повышению температуры и, в худшем случае, к возгоранию.

Поэтому при комбинировании меди и алюминия важно не допустить попадания влаги в стык между двумя материалами при любых обстоятельствах. Поэтому в помещениях, где скапливается конденсат, вам необходимо защитить место контакта между медью и алюминием с помощью специальных методов обработки.

Наиболее важным шагом здесь является использование алюминиевых / медных кабельных наконечников и соединителей. Эти элементы не имеют так называемых расстояний утечки, на которых может накапливаться проводящая жидкость, которая в конечном итоге отвечает за запуск процесса окисления. В результате алюминиево-медные кабельные наконечники и соединители особенно подходят для использования в морских ветряных турбинах. Также можно использовать кабельные наконечники из луженого алюминия. Этот раствор следует использовать только в помещениях, которые постоянно остаются сухими, поскольку даже небольшого повреждения слоя олова достаточно, чтобы запустить процесс контактной коррозии.

Алюминиевая проводка | The House Detectives

Некоторые свойства алюминия могут вызывать ухудшение соединений, что может представлять опасность пожара после многих лет эксплуатации. Опасность заключается в перегреве соединений, обычно после переноса большой электрической нагрузки, такой как фен или переносной обогреватель, в течение длительного периода времени. Проблема особенно остро стоит в домах, построенных в середине-конце 1960-х годов. Алюминиевая проводка для ответвленных цепей снова стала редкостью примерно после 1972 года, но многие дома, построенные с алюминиевой проводкой, остались, и эти электрические системы показывают свой возраст. В доме с алюминиевой проводкой может быть или не быть опасности возгорания. Владелец дома, построенного между 1965 и 1972 годами, должен определить, есть ли в доме алюминиевая проводка, и если да, то существуют ли какие-либо опасности. Алюминиевый провод большего диаметра обычно используется для фидеров и точек обслуживания и обычно не является проблемой, хотя соединения следует проверять, если они стареют.

Подробнее об этом

Выбор материала проводника — это компромисс между электрическими свойствами, механическими свойствами и ценой.С самого начала медь была предпочтительным материалом для домашних цепей. Алюминий мягче, чем медь, слабее и хуже проводит электрический ток, поэтому не так широко используется для домашней проводки небольших размеров. В середине 1960-х, когда цена на медь взлетела до небес, алюминий стал экономически более привлекательным. Алюминиевая версия кабеля с неметаллической оболочкой типа NM (обычный кабель домашней электропроводки) стала доступной и широко использовалась в течение 1960-х годов и примерно до 1972 года. Постепенно было признано, что определенные свойства алюминия вызывают проблемы с соединениями и иногда электрические пожары в результате перегрева этих соединений.

Наблюдение и тестирование постепенно выявляли причины. Слой «потускнения» или оксида меди на поверхности медной проволоки является довольно хорошим проводником, хотя и не таким хорошим, как сама медь. Он также довольно мягкий, поэтому затягивание латунного винта клеммы на потускневшем медном проводе смещает слой оксида меди, обеспечивая контакт металла с металлом между проводом и клеммой. Однако слой оксида алюминия, который образуется в течение нескольких минут на любой открытой поверхности алюминия, является очень плохим проводником.Кроме того, он плотно прилегает к основному металлу, поэтому не смещается при затягивании соединения, а остается между проводом и клеммой. Кроме того, когда медь и алюминий прижимаются друг к другу, соединение становится восприимчивым к ускоренной коррозии, особенно под воздействием сырости, тепла и электрического тока.

Алюминий относительно мягкий и при повышении температуры расширяется больше, чем металл, из которого сделаны соединители. Когда через соединение протекает ток, соединение становится теплее.Расширение алюминия, заключенного под винтовой зажим, создает огромное давление, так что металл «течет» в пустоты в соединителе. Когда электрическая нагрузка снимается, алюминий охлаждается и сжимается, и между проводом и разъемом образуется зазор. Слегка ослабленное соединение теперь имеет более высокое сопротивление, и в зазоре образуется больше коррозии, что еще больше увеличивает сопротивление. В следующий раз, когда будет приложена большая нагрузка, соединение станет еще более горячим, и так далее, пока однажды соединение не может сгореть или окружающий материал может воспламениться.

Постепенно были найдены методы и материалы, которые помогли решить эту проблему. Были изобретены плотно прилипающие ингибиторы коррозии, чтобы исключить кислород с поверхности проволоки и предотвратить коррозию. Лучшие сплавы как для провода, так и для соединителей уменьшили коррозию и механическое напряжение. Было признано, что алюминиевую проволоку необходимо очистить или отшлифовать, чтобы удалить оксидный слой, непосредственно перед выполнением соединения. Разъемы были разработаны для предотвращения прямого контакта между алюминием и медью.Между тем, большое количество домов было построено с алюминиевой проводкой. Этим домам сейчас от 30 до 40 лет, и наличие алюминиевой проводки, если она не будет модернизирована, может стать поводом для беспокойства.

Когда был построен дом?

Дом имеет наибольшие шансы быть построен с алюминиевой проводкой, если он был построен между 1965 и 1972 годами. Алюминиевая проводка редко использовалась для ответвленных цепей до или после этого периода.

Оболочка кабеля может быть помечена как «алюминий»

Обычно можно получить доступ, по крайней мере, к части домашней электропроводки на чердаке, в подвале, в подвальном помещении или в недостроенном гараже. Алюминиевый кабель обозначается буквой «AL» или словом «алюминий», напечатанным или тисненым на оболочке кабеля. Кабель с медным проводом не обязательно будет идентифицироваться как таковой. Помните, что вы исследуете ответвленные цепи, а не фидер, подающий в дом основное питание. Обнаружение алюминиевой маркировки на оболочке кабеля является подтверждением наличия алюминиевой проводки, но если вы не найдете ее, не думайте, что алюминиевой проводки нет. Также имейте в виду, что могли быть внесены изменения, и дополнительная проводка, скорее всего, будет медной, а не алюминиевой.

Как выглядит алюминиевый провод

Остальная часть этого обсуждения включает разборку или, по крайней мере, вскрытие электрического оборудования. Я считаю, что большинству домовладельцев следует передать это электрику, и я не буду пытаться давать инструкции по самостоятельному выполнению. Если вы действительно можете сделать это самостоятельно, в любом случае вам не нужны мои инструкции. Если есть сомнения, оставьте это в покое и вызовите электрика. Вы можете создать проблемы или ухудшить существующие условия, нарушив алюминиевую проводку.Проще всего найти оголенные концы проводов на панели автоматического выключателя. Алюминиевый провод, подвергнутый воздействию воздуха и оставленный в покое, постепенно изменится от блестящего белого до различных оттенков серого, почти до черного. Поцарапав поверхность, вы обнаружите ярко-белый металл.

Можно ввести в заблуждение, накрывая провод. Когда-то медные проводники обычно покрывали оловом, что придавало проводникам внешний вид, очень похожий на алюминий. Кроме того, алюминиевый провод иногда покрывали медью, и он выглядел как медный провод.Осмотрите обрезанный конец провода, чтобы определить, что находится под покрытием.

У меня есть! Есть ли у меня проблема?

В доме с алюминиевой проводкой можно вести совершенно нормальную жизнь. Если проблем нет, можно будет избегать обновления в течение длительного времени. Поскольку проблемы, связанные с алюминиевой проводкой, продолжают развиваться бесконечно, вопрос, на мой взгляд, не в том, нужно ли обновлять, а в том, насколько срочно это обновление необходимо. Вот несколько методов, которые помогут вам принять решение.

Предупреждающие знаки

Проблема с алюминиевой проводкой вызвана плохим подключением, и симптомы такие же, как и при плохом подключении в медной проводке. Наблюдение за любым из этих симптомов может указывать на то, что проводка требует внимания, но само по себе не идентифицирует алюминиевую проводку. С другой стороны, если у вас есть алюминиевая проводка, эти знаки подскажут, что пора действовать незамедлительно.

Лампы накаливания могут на мгновение погаснуть при запуске двигателя.Затемнение света часто связано с запуском холодильника, морозильной камеры, кондиционера или воздуходувки печи. Этот симптом сложно интерпретировать точно. Проблема может быть вызвана падением напряжения в проводке, а не плохим подключением. Это нормально во многих домах, особенно в старых домах, построенных с меньшим количеством электричества. Если затронутые огни находятся в той же цепи, что и двигатель (у большинства крупных бытовых приборов есть выделенная цепь), следует ожидать кратковременного затемнения. Если также затронуты индикаторы другой цепи, уменьшение яркости указывает на падение напряжения на фидере, ведущем к центру нагрузки, или на плохое соединение на фидере.Если затемнение длится более секунды или двух или сопровождается «мерцанием», это может быть вызвано обрывом соединения, требующим немедленного внимания.

Лампы накаливания могут на мгновение загореться при запуске двигателя. Это более серьезный симптом. Это часто указывает на плохое соединение в нейтральном проводе. Это серьезно, потому что открытая нейтраль приведет к неравномерному разделению 240-вольтовой линии, так что половина 120-вольтовых цепей в доме будет иметь слишком низкое напряжение, а половина — слишком много — возможно, целых 240 вольт. .Это состояние следует исследовать и незамедлительно устранить.

Периодическое мерцание ламп накаливания часто указывает на плохое соединение. Если мерцание одновременно влияет на несколько источников света, это, вероятно, указывает на плохое соединение в цепи, питающей их. Если это влияет на один источник света, а другие источники света в той же цепи не затрагиваются, плохое соединение, вероятно, находится в осветительном приборе или рядом с ним. Если покачивание вилки в розетке меняет симптомы, розетка изношена и ее следует заменить.

Внезапно все перестает работать, и не сработали автоматические выключатели. Если лампа, розетка или прибор внезапно перестают работать и не сработали автоматические выключатели (или перегорели предохранители), это может быть вызвано сгоревшим соединением. По возможности попробуйте использовать прибор в другом месте или подключите что-нибудь еще, что работает, к той же розетке. Поменяйте лампу во встроенном светильнике. Если проблема связана с феном, попробуйте включить лампу. Если эти усилия показывают, что проблема в проводке, это может быть опасно.В редких случаях цепь снова начинает работать после того, как соединение успеет остыть. Это не означает, что проблема исчезла, это означает, что соединение было перегрето, остыло и снова перегреется при повторном подключении нагрузки. Немедленно устраните эту проблему. Тем временем найдите и выключите автоматический выключатель (или удалите предохранитель) для этой цепи.

Искры, пламя, дым

Иногда сгорает соединение в розетке или распределительной коробке.Фейерверк может варьироваться от разочаровывающего до зрелищного. Будет различное количество искр, дыма, иногда кратковременное пламя и небольшой звук. В редких случаях событие может поджечь окружающий материал. Когда за этим событием наблюдают обитатели дома, это обычно побуждает к немедленным действиям того или иного рода. Первое, что нужно сделать, это отключить автоматический выключатель этой цепи (или главный выключатель). Понаблюдайте за розеткой или выключателем хотя бы полчаса, чтобы убедиться, что нет больше дыма или пламени.Если есть, позвоните в пожарную бригаду (в большинстве мест в США наберите 911). Вы можете снять лицевую панель, чтобы лучше проверить наличие дыма и пламени, но не вставляйте пальцы или инструменты внутрь, если вы не знаете, как убедиться, что питание отключено. Если возгорание не исчезнет, ​​используйте огнетушитель CO2 или химический огнетушитель. Не используйте воду. Немедленно исправьте это.

Признаки перегрева

Чаще всего перегорание происходит незаметно. Ищите следы сажи или опаливания вокруг лицевой панели или за ней.Отложение сажи в соединительных пазах розетки обычно вызвано изношенной розеткой, а не плохими соединениями.

Перегрев соединения, особенно на клеммах розетки или переключателя, может привести к тому, что винты металлической лицевой панели станут очень горячими — даже слишком горячими для прикосновения. Сама лицевая панель тоже будет теплой. Небольшое нагревание розетки и вилки — это нормально при большой нагрузке, такой как фен или переносной обогреватель. Никакие детали не должны становиться слишком горячими, чтобы их можно было прикоснуться.

Проверьте систему

Самый надежный способ определить, есть ли проблема, — это поручить электрику тщательно проверить систему.Электрик проверит маркировку розеток и выключателей (они должны иметь маркировку CO / ALR), герметичность соединений на панели выключателя или блоке предохранителей, состояние стыков, признаки перегрева и т. Д. Домовладелец тоже может делать это, но электрик может поделиться опытом и заметить то, чего не может любитель.

Испытание под нагрузкой

Подумайте о том, чтобы электрик проверил под нагрузкой все цепи и все розетки. Испытание включает приложение полной нагрузки для данной цепи и отслеживание того, насколько сильно изменяется напряжение.Тест может определить, соответствует ли проводка, есть ли плохое соединение в цепи, и даже может помочь найти проблему. Проверить розетки легко; проверка освещения и электрических цепей приборов требует больше работы. Нагрузочное тестирование — наиболее точный способ обнаружения плохих соединений. Это также самый надежный способ проверить, нет ли немедленной проблемы.

Алюминий против медной проволоки

Многие домовладельцы задаются вопросом, использовать ли медную или алюминиевую проводку при реконструкции или ремонте своего дома.Если вы собираетесь обновить домашнюю электропроводку, лучше выбрать более безопасный и долговечный вариант. Следует избегать использования алюминиевой проводки в домашней электропроводке, потому что это менее стабильный металл для передачи электричества.

Алюминиевая проводка

С тех пор, как электроэнергетические компании начали строить современные системы распределения энергии в конце 1800-х годов, алюминий стал предпочтительным для электромонтажа электрических сетей. Алюминий используется в более крупных системах распределения электроэнергии, потому что он намного дешевле и легче меди.

Поскольку алюминий относительно легкий, работать с ним легче, чем с медью. это делает его более практичным для небольших электронных устройств, менее напряженной электропроводки и соединений на большие расстояния.

Когда цены на медь были необычно высокими с 1960-х до середины 1970-х годов, в жилищном строительстве часто использовался алюминий для проводки целых домов. Алюминий не реагирует так же, как медь, из-за чего возникает множество электрических проблем и опасностей в будущем.

Прочность алюминия

Поскольку алюминий является более мягким металлом и состоит из петли или нитки алюминия, а не из одного большого шнура, как медная проводка, он более подвержен повреждениям. При ремонте дома на чердаке, в подвальном помещении или в стенах можно легко перерезать алюминиевую проводку. Это откроет проводку, чтобы установить электрические соединения с частицами и окружающим материалом, которые могут вызвать пожар.

Алюминиевый механизм

Когда электрический ток проходит через алюминиевую проводку, он нагревает ее и расширяет проводку больше, чем это было бы в меди. Со временем и при продолжительном использовании медная проводка может вывести из строя жгут проводов или электрическое соединение с переключением высоких розеток и шлейфом. Поскольку алюминий нагревается больше, чем медь, когда проводка удаляется от электрических приборов и соединений, это потенциально может вызвать пожар.

Алюминий Ржавчина

Алюминий также более подвержен коррозии со временем, чем медь. Ржавчина является проблемой как для меди, так и для алюминия, но когда медь ржавеет, окисленный металл все еще остается проводящим.Алюминиевая ржавчина, обычно белого цвета, не является проводящей и может вызвать электрические ограничения. Когда это происходит, алюминиевая проволока может нагреваться и дальше, создавая опасность возгорания.

Стоимость алюминиевого провода примерно вдвое меньше, чем у меди, и эта доступность может иметь существенное значение, поэтому алюминиевая проводка является популярным выбором для электросети. Из-за разницы в цене многие люди предпочитают алюминиевую проводку медной, чтобы снизить стоимость проекта электропроводки. Однако такая экономия затрат сопряжена со многими проблемами, и когда вы планируете проект электропроводки, лучше всего выбрать более безопасный и долговечный вариант электропроводки.

Медная проводка

Медная проводка из-за ее высокой проводимости и долговечности используется в большинстве электрических проводов, производства электроэнергии, передачи, распределения и схем. Единственный недостаток медной проводки — это цена. Медь ни в коем случае не дорогая, но более дорогая, чем алюминиевая проводка.

Долговечность меди

Благодаря своей прочности и гибкости, медная проводка проста в установке. Он достаточно гибкий, чтобы его можно было крутить без риска поломки.Его прочность позволяет протягивать его неповрежденным через трубопроводы, а его твердость гарантирует, что соединения останутся надежными. Благодаря высокой проводимости медь легко поддается пайке, и для нее требуются проводники меньшего диаметра, которые недороги и просты в установке.

История медной проволоки

Медь в электропроводке используется раньше, чем алюминий. Бен Франклин работал с медью в своих ранних экспериментах с электричеством. Изобретение электромагнита и телеграфа в начале 19 века, а через полвека спустя изобретение телефона привело к росту спроса на медный провод.

Стоит ли использовать выпускник?

Из-за электрических проблем, связанных с алюминиевым проводом, медный провод является лучшим выбором для долгосрочных электромонтажных работ. Стоимость замены медной проводки через несколько лет более чем перевесит затраты на дополнительные инвестиции в установку медной проводки в первый раз. Allgood Electric предлагает своим клиентам только самые лучшие и безопасные электромонтажные решения. Некоторые подрядчики стремятся установить установку по самой низкой цене, но Allgood Electric строит ее надолго.

Если у вас есть проводка, которую необходимо выполнить, и вы не знаете, с чего начать, Allgood Electric может вам помочь. Наши технические специалисты имеют опыт, лицензию, застрахованы и готовы к вашему следующему проекту. Свяжитесь с нами сегодня для получения бесплатного предложения.

Опасна ли алюминиевая проводка? | Early Bird Electric

Алюминиевая проводка, проложенная в домах в 1960-х и 1970-х годах, считается серьезной пожарной опасностью. Проблемы с установкой, выходными соединениями и самим металлом привели к тому, что проводка со временем ухудшается и расшатывается.Если в вашем доме алюминиевая проводка, вам следует немедленно отремонтировать или заменить ее.

Вот все, что вам нужно знать об алюминиевой проводке, в том числе о том, почему она опасна, как узнать, есть ли она у вас и как убедиться, что она не нанесет вред вашему дому или семье:

Что такое алюминиевая проводка?

Одножильная алюминиевая проводка — это электрическая проводка, выполненная из алюминия вместо стандартной меди. В середине 1960-х и 1970-х годов строители часто подключали новые дома с помощью этого типа проводки, чтобы не платить растущие цены на медь. Во многих домах 60-70-х годов до сих пор используется оригинальная электропроводка. К сожалению, за это время возникло несколько проблем с алюминиевой проводкой в ​​жилых домах.

Что с этим не так?

Алюминий расширяется при нагревании намного больше, чем медь. Избыточное тепловое расширение может вытолкнуть провод из-под винтов клемм, ослабив его соединение с подключенным устройством. Когда соединения алюминиевых проводов ослабляются, металл подвергается воздействию воздуха. Открытая проводка склонна к окислению и коррозии, что может еще больше затруднить прохождение электрического тока к розеткам.Наконец, алюминиевая проводка просто менее гибкая и более хрупкая, чем медная. Со временем он может сломаться или изнашиваться, особенно если он был установлен неправильно.

Ослабленные соединения, окисление металла, коррозия и деформация — все это увеличивает электрическое сопротивление внутри провода. Чем больше электрическое сопротивление внутри провода, тем он горячее. Чем горячее становится проволока, тем больше она расширяется. Чем больше расширяется провод, тем слабее становятся соединения проводов. Другими словами, проблемы с алюминиевой проводкой — и потенциальные повреждения, которые могут вызвать эти проблемы, — со временем усугубляются.

Это опасно?

Может быть, да. По мере того как соединения между алюминиевыми проводами и их соединения с розетками и выключателями ухудшаются, они становятся опасными для возгорания. По мере того, как внутри провода растет электрическое сопротивление, он становится все горячее и горячее в точках сопротивления. Точка соединения со временем может стать настолько опасно горячей, что может воспламенить окружающий ее материал. В некоторых случаях электричество в проводе может даже вызвать дугу, когда он пытается связаться с подключенным устройством.

Если учесть, сколько электрических соединений в доме, легко увидеть потенциальную опасность этой проводки. По данным Комиссии по безопасности потребительских товаров США, дома с алюминиевой проводкой, установленной до 1972 года, в 55 раз чаще имеют одно или несколько проводных соединений на розетках, достигающих опасных «пожароопасных условий», чем дома с медной проводкой. Алюминиевую проводку, установленную до 1972 года, следует рассматривать как серьезную опасность возгорания и отремонтировать или заменить.

Как узнать, есть ли оно у меня?

Если ваш дом был построен в середине 60-х — начале 70-х годов, то, вероятно, у вас алюминиевая проводка.Вы можете это точно сказать, посмотрев на маркировку на пластиковой оболочке электрических кабелей. Ищите оголенную проводку в незавершенных частях вашего дома, таких как подвал или гараж. Внимательно проверьте пластиковую оболочку, чтобы найти маркировку. Производители маркируют оболочки, содержащие алюминиевую проводку, «Al» или «алюминий» на одной стороне оболочки через каждые пару футов.

Не прикасайтесь к проводке , пока ищите эти отметки. Пластиковая оболочка изолирует проводку и должна защитить вас от ударов, но в любом случае следует проявлять осторожность.Метки могут быть плохо различимы, поэтому подумайте об использовании фонарика, чтобы найти их. Если вы не можете идентифицировать вашу проводку таким образом, позвоните нам. Наши специалисты могут определить алюминиевую проводку и предложить вам лучшие варианты ее ремонта или замены.

Что мне делать?

У вас есть несколько вариантов. Самый быстрый вариант — попросить квалифицированного электрика заменить концы ваших алюминиевых проводов медными разъемами «COPALUM» на каждом выходном соединении. Эти разъемы обеспечивают стабильное, нестабильное соединение между розетками и проводкой.В отличие от оригинального алюминия, соединители COPLAUM не расшатываются и не разрушаются со временем, что предотвращает серьезную опасность возгорания. Соединители COPLAUM заменяют только соединения, а это значит, что они не решают всех проблем, связанных с алюминиевой проводкой.

Процедура ремонта COPLAUM помогает обезопасить электрические соединения, но не решает проблемы с самим проводом. Со временем алюминиевая проводка выходит из строя и портится. Оборванные отрезки провода также представляют значительную опасность пожара.Единственный способ справиться с ухудшением качества самой проводки — полностью заменить ее. Замена алюминиевой проводки медной — лучший способ предотвратить проблемы с проводкой в ​​будущем.

Как его заменить?

Замена электропроводки в вашем доме — важный проект, , а не вам стоит пытаться его самостоятельно. Вместо этого позвольте Early Bird Electric помочь! Наши лицензированные технические специалисты обладают обучением, опытом и инструментами, необходимыми для быстрого и эффективного выполнения услуг по ремонту электропроводки всего дома.

Лучший способ предотвратить опасность возгорания алюминиевой проводки — это заменить проводку. Лучший способ заменить проводку — нанять экспертов Early Bird. Мы можем установить безопасную проводку, которая сохранит безопасность на долгие годы. Если вы ищете осмотр, ремонт COPLAUM, ремонт всего дома или просто вопросы по электрике, Early Bird — место, куда вы можете обратиться в любое время.

Плохая алюминиевая проводка?

В 1970-е годы стали применяться алюминиевые (вместо медных) проводки. довольно популярен и широко использовался.С этого момента, алюминиевая проводка была причастна к нескольким домашним пожарам, и большинство юрисдикций больше не разрешают это в новых установках. Рекомендуется, даже если вам разрешено, не использовать его для новых проводка.

Но не паникуйте, если в вашем доме алюминиевая проводка. Алюминий проводка при правильной установке может быть такой же безопасной, как и медь. Алюминиевая проводка, тем не менее, очень неумолима для неправильных установка. Мы расскажем немного о теории потенциала проблемы, и что вы можете сделать, чтобы сделать вашу проводку безопасной.

Основная проблема с алюминиевой проводкой — это явление, известное как «холодная ползучесть». Когда алюминиевая проводка нагревается, она расширяется. Когда остывает, сжимается. В отличие от меди, когда алюминий идет через несколько циклов нагрева / охлаждения он теряет немного герметичности каждый время. Проблема усугубляется тем, что алюминий окисляется или разъедает при контакте с некоторыми типами металлов, поэтому сопротивление соединения идет вверх. Из-за чего он нагревается и разъедает / окислить еще больше.Со временем проволока может сильно нагреться. расплавить изоляцию или приспособление, к которому она прикреплена, и, возможно, даже вызвать пожар.

Поскольку люди обычно сталкиваются с алюминиевой проводкой при движении в дом, построенный в 70-х годах, мы рассмотрим основные моменты безопасной алюминиевой проводки. Мы предлагаем это, если вы рассматривает покупку дома с алюминиевой проводкой, или позже обнаружил, что вы нанимаете лицензированного электрика или Инспектор должен проверить проводку на наличие следующих вещей:

1) Светильники (например, розетки и выключатели), непосредственно прикрепленные к на это должна быть рассчитана алюминиевая проводка.Устройство будет иметь штамп «Al / Cu» или «CO / ALR». Последний заменяет первый, но оба безопасны. Эти приспособления несколько дороже обычных.

2) Провода должны быть правильно подключены (не менее 3/4 оборота). винт по часовой стрелке). Подключения должны быть в обтяжку. Повторное затягивание винтов может привести к проблема хуже, во время осмотра окупится, чтобы уютно вверх каждое соединение.Обратите внимание, что алюминиевая проводка все еще часто используется для главный служебный входной кабель. Это должно быть проверено.

3) Вставные клеммы представляют большую опасность при работе с алюминиевым проводом. Любые соединения с помощью вставных клемм следует переделывать с правильные резьбовые соединения немедленно.

4) Признаков перегрева быть не должно: потемневшие соединения, расплавленный утеплитель, или «запеченные» светильники.Любой такой ущерб должен быть отремонтированным.

5) Соединения между алюминиевым и медным проводом должны быть обрабатывались специально. Используемые разъемы должны иметь специальную маркировку для подключения алюминий в медь. NEC требует, чтобы провод был соединены между собой с помощью специальных обжимных устройств, с антиоксидантная смазка. Инструменты и материалы для последнего довольно дороги — делать это самостоятельно нецелесообразно, если только Вы можете арендовать инструмент.

Обратите внимание, что правила в этой области быстро меняются. Предложите обсудить любую работу с инспектором, если вы собирается сделать более одного или двух подключений.]

6) Любая розетка без номинала может быть подключена к алюминиевой проводке. с помощью короткой медной «косички». См. (5) выше.

7) Показывает разумное качество изготовления: аккуратная проводка, правильно зачищенная (без зазубрин) проволока и т. д. Если, рассматривая покупку дома, осмотр проводки не показывает проблем или только один или два, мы считаем, что вы можете рассмотреть Электропроводка безопасна.Если во многих местах есть признаки проблем, мы предлагаем вам поискать в другом месте. Если используются неправильные розетки, вы можете заменить их на подходящие, или использовать косички — это профессионально выполненное может стоить от 3 до 10 долларов за емкость / выключатель. Вы тоже можете это сделать сами.

Назад

Электромонтаж дома

опасностей алюминиевой проводки | Предотвратить опасность возгорания дома

Если ваш дом был построен между 1965 и 1973 годами, скорее всего, он был построен с алюминиевой проводкой. Вы можете подумать: «Так в чем же дело?» Оказывается, дома с алюминиевой проводкой в ​​55 раз чаще, чем дома с медной проводкой, имеют одно или несколько соединений, которые могут стать серьезной пожарной опасностью. Типичный дом имеет 200 или более проводных соединений, что означает, что существует 200 или более шансов на возгорание. Узнайте об опасностях алюминиевой проводки и о том, что можно сделать, чтобы их избежать.

Большая пожарная опасность

Алюминиевый провод может стать причиной возгорания с большей вероятностью, чем медный, по многим причинам:

  • Алюминий мягче меди, что увеличивает вероятность обрыва провода и образования горячих точек.
  • Медь не расширяется так сильно, как алюминий. Поскольку алюминий гораздо шире, он может проникнуть под винты, что приведет к перегреву ослабленных соединений.
  • Оксид, образующийся на алюминии, вызывает перегрев, а оксид, образующийся на меди, — нет.

Если вы знаете, что в вашем доме есть алюминиевая проводка, важно следить за признаками, которые могут указывать на проблему. В их числе:

  • Выключатели теплого света или лицевые панели розеток.
  • Мерцание света не вызвано очевидным внешним источником.
  • Странный запах горящего пластика, исходящий от выключателя света или сосуда.
  • Искры или огонь.

Что дальше?

Если вы не знаете, какой тип электропроводки у вас дома, не проверяйте себя! Вызовите квалифицированного электрика, чтобы избежать смертельного поражения электрическим током и других возможных несчастных случаев. После того, как вы знаете, что ваш дом имеет алюминиевую проводку, и знаете об опасностях алюминиевой проводки, у вас есть несколько способов обезопасить себя и свою семью.

  • Самый дорогой и постоянный вариант — полностью перемонтировать свой дом медной проволокой. Это может стоить 8000 долларов или больше, в зависимости от размера вашего дома. Однако, как только это будет сделано, никакого обслуживания не потребуется.
  • Менее затратным вариантом является замена всех соединений медным кабелем с использованием соединителя Alumicon. Это обеспечивает надежное соединение между медью и алюминием. Это постоянное исправление, если все соединения меняются местами.
  • Третий вариант — немедленный ремонт при отсутствии явных признаков опасности.Однако вы должны назначить регулярные осмотры квалифицированным электриком. Тот факт, что в доме с алюминиевой проводкой не было проблем 30-40 лет, не означает, что он безопасен. Чем старше дом, тем больше вероятность возникновения проблемы из-за выхода из строя соединений.

По оценкам, с 1965 года два миллиона домов были построены с использованием алюминиевой проводки. Крайне важно знать, относится ли ваш дом к их числу, и затем предпринять шаги, чтобы обеспечить его безопасность.

Позвоните в службу поддержки Stafford Home сегодня, чтобы получить дополнительную информацию или назначить осмотр.

Основы проволоки — медь и алюминиевый сплав

Поскольку электричество является важным аспектом нашей повседневной жизни, проводники, которые используются для передачи энергии в таких местах, как наши дома и предприятия, должны быть в отличном состоянии. Важно отметить разные типы проводников и то, что у каждого из них лучше всего; по этой причине мы исследуем и сравним каждый доступный вариант.

Медный электрический провод

Большинство домов, офисов, фабрик и машин зависят от хорошего медного провода для передачи электроэнергии. Для этого есть много причин — это хороший проводник, его легко формовать и гнуть, его нетрудно найти, а цена идеальна для многих применений.

Медная проводка позволяет использовать меньшую изоляцию и более узкие кабелепроводы, чем алюминиевая. Почему это? Алюминий имеет более низкую проводимость и должен быть больше в диаметре, чем медь, чтобы проводить такое же количество тока.Из-за этого в один кабелепровод может поместиться больше медных проводников по сравнению с алюминиевыми. Медь также более эффективно проводит электричество, поэтому соединения и выводы медного провода не перегреваются так же легко, как алюминий.

Медь легко поддается пайке, и большинство проводников легче использовать для передачи силовых нагрузок, поскольку она имеет один из самых высоких показателей электропроводности среди металлов. Меньшие проводники легче транспортировать и устанавливать, что может привести к снижению общих затрат на проводку.Медь также не испытывает такого же расширения и сжатия, как алюминий, что делает ее более стабильным материалом.

Однако медь менее распространена и тяжелее алюминия, эти недостатки могут сделать покупку проволоки более дорогой и усложнить процесс установки.

Алюминиевый электрический провод

Алюминиевая проволока легче и с ней легче работать, ее легче формовать и сгибать, чем с медной проволокой, и часто делает работу менее жесткой.Это может уменьшить коронный разряд, который представляет собой электрический разряд, связанный с передачей большой мощности. Из-за обилия алюминия его самым большим достоинством является доступность; резкое снижение общих затрат на проводник для данного проекта.

С другой стороны, это менее проводящий металл, чем медь, поэтому алюминиевый провод, который предназначен для передачи того же количества электричества, что и медный провод, должен быть большего диаметра и, следовательно, во многих случаях требует более широкого кабелепровода — добавление к общей стоимости проекта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
