Сварка оцинкованных труб

Трубы с оцинкованным покрытием до недавнего времени были основными для создания водопроводных сетей в домах и производственных зданиях. При прокладке трубных разводок в массовом порядке применялась сварка.

Даже в местах, где по условиям монтажа сварное соединение невозможно, перед установкой элемента сети к нему приваривается резьбовой конец для последующего муфтового соединения.

Для увеличения срока службы для водопроводных и газовых сетей применяются трубы с защитным цинковым покрытием. Это не приводит к сложностям в процессе монтажа, но сама по себе сварка оцинкованных труб имеет ряд особенностей, которые необходимо учитывать в процессе сборки.

Для понимая сущности процесса, рассмотрим, что из себя представляют оцинкованные трубы.

Содержание

1. Оцинковка металла как способ защиты от коррозии
2. Соединение сваркой
3. Необходимые меры безопасности

Оцинковка металла как способ защиты от коррозии

Защитное покрытие стальных изделий применялось издавна, поскольку цветные металлы, устойчивые к коррозии слишком дороги для изготовления из них цельных изделий. Да и прочностные свойства таких предметов весьма невысоки. Применялось лужение по поверхности оловом или омеднение для создания защитной пленки.

Оцинкование стало популярным по причине повышенной адгезии цинка к железу. Температура плавления этого металла составляет 900 – 920о. В жидком состоянии он, нанесенный на поверхность стального изделия, образовывает прочную защитную пленку толщиной в несколько микрон, успешно противостоящую коррозии.

На сегодняшний день применяются три основных способа нанесения защитного покрытия:

1. Гальванический. При этом ионы цинка осаждаются на поверхности стального изделия, подключенного к противоположному электроду в гальванической ванне. Они прочно закрепляются на поверхности изделия, создавая практически неразрушимую защитную пленку. Толщина защитного слоя регулируется временем обработки, что позволяет рационально использовать дорогостоящий цветной металл, в частности, цинк.

2. Способ напыления. Суть его заключается в нанесение на поверхность распыленного металла с использованием специального пистолета, в котором происходит расплавление напыляемого вещества. Затем эта субстанция струйно подается на обрабатываемую поверхность, покрывая ее защитным слоем.

В результате на защищаемой поверхности образуется прочный защитный слой из химически пассивного материала. Способ удобен возможностью применения в полевых условиях на месте выполнения монтажных работ.

3. Горячее оцинкование. Применяется на специально созданных технологических линиях. При этом труба полностью окунается в ванну с расплавленным металлом. В конце процесса производится центрифугирования для удаления излишков защитного слоя с поверхности изделий.

При использовании любого из перечисленных способов нанесения защитного покрытия, поверхность обрабатываемых изделий тщательно обезжиривается.

Толщина слоя составляет от 2-х до 150 микрон.

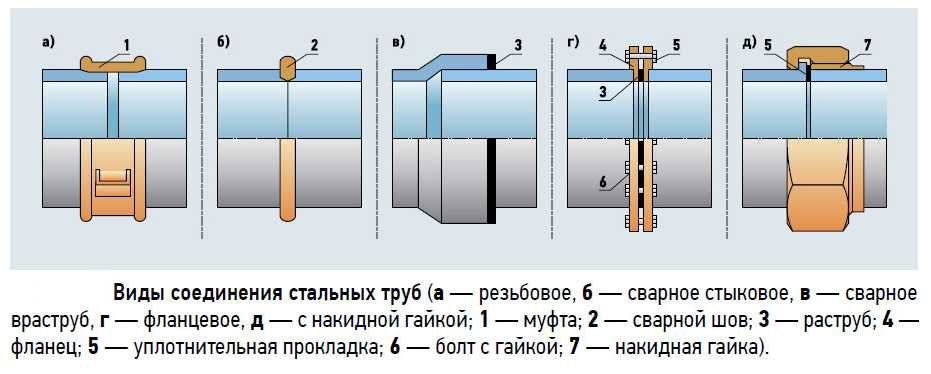

Соединение сваркой

Такой вид стыковки труб при монтаже отопительных, водопроводных и газовых систем оговаривается рядом регламентирующих документов, одним из которых является СНиП 3. 05.01-85 «Внутренние санитарно – технические системы».

При сварке оцинкованных труб СНиП, упомянутый выше, указывает на необходимость исполнения требований ряда стандартов, определяющих очередность применения материалов и регулирующий процесс производства работ.  В частности при сварке оцинкованных труб, ГОСТ 16037-80 регламентирует применение определенных типов сварного соединения, форму и конструктивные особенности швов, а также другие требования к ним.

При газопламенной сварке нужно использовать самозащитную сварочную проволоку марки Св 15ГСТЮЦА, имеющую в своем составе элемент селен. Размер проволоки от 0,8 до 1,2 мм.

Допускается также исполнение соединения электродами для сварки оцинкованных труб марками, содержащими в обмазке фтористо – кальциевые или рутиловые соединения. Их диаметр подбирается в соответствии с толщиной стенок свариваемых деталей, максимальный размер составляет 3 мм в диаметре.

Создание трубопроводной сети предполагает предварительную сборку блоками с выполнением части операции на предприятии, выполняющем ряд действий предварительной сборки монтажных блоков. При этом нормативно предусмотрено применение местных воздухоотсосов для удаления продуктов сгорания цинкового покрытия, опасных для здоровья.

Технология сварки оцинкованных труб предусматривает также зачистку поверхности от защитного покрытия на расстояние 30 – 40 мм от конца. После обработки сварного шва нужно восстановить защиту от коррозии в месте соединения.

Для этого применяют краску специального состава, состоящую на 95 % из мелкодисперсного цинкового порошка и включающую в состав синтетические связующие вещества в виде эпоксидных смол, каучука синтетического или полистерины.

Стыковка водогазопроводных труб с защитным цинковым покрытием (и без него), имеющих условный проход до 25 мм, следует производить «внахлест», для чего производится предварительная раздача одного конца.

При производстве сварки резьбовые концы труб, как и зеркала фланцев, нуждаются в защите от капель раскаленного металла, образующихся в процессе выполнения сварных работ.

В сварном шве не допускаются следующие дефекты:

• раковины;
• трещины;
• подрезы;
• поры;
• непроваренные кратеры;
• пережоги и подтеки металла.

Ультразвуковой контроль сварных швов не применяется, их целостность проверяется при опрессовке системы определенным давлением.

Разработан способ соединения оцинкованных заготовок сваркой с использованием флюса. Это вещество позволяет получить вязкий воздухонепроницаемый слой, препятствующий окислению (выгоранию) плакирующего цинкового слоя.

Флюс для сварки оцинкованных труб приводится в жидко – вязкое состояние и наносится на стык соединяемых деталей. В процессе сварки он еще расплавляется, покрывая тонким слоем участок вдоль шва, препятствуя отслоению цинкового слоя и его сгоранию.

При использовании флюса возможно повреждение защитного слоя, когда он наносился способом горячего оцинкования.

Это становится возможным при малейшем отклонении от требований технологического процесса при нанесении покрытия или при производстве сварки.

Попадание флюса во внутреннюю полость трубопровода не опасно, поскольку он легко растворяется в воде и вымывается еще на стадии опрессовки трубопровода.

Существует способ соединения оцинкованных труб, называемый сварко – пайкой. Для этого применяется присадочный пруток, в состав которого входят такие элементы, как цинк, медь, кремний и олово. Технология процесса такова:

• стыкуемые торцы нагревают до температуры плавления присадочного прутка, составляющей 900 – 950о;
• присадочный пруток помещается между фасками свариваемых деталей;
• на место шва насыпается слой флюса таки образом, чтобы он покрывал поверхность на расстояние до 20 мм по сторонам шва;
• присадку нагревают горелкой до полного расплавления, при этом она создает надежное соединение труб без повреждения плакирующего цинкового покрытия.

Диаметр присадочного прутка определяется из соотношения:

• при толщине стенки менее 10 мм D = 0,5S + 1, где

D – диаметр прутка для присадки;

S – толщина стенки трубы;

• для труб с толщиной стенки более 10 мм соотношение принимает вид:

D = 0,5S

Для нарезки фасок на стыкуемых концах труб в полевых условиях применяется специальное оборудование – орбитальные установки. Они могут оснащаться газопламенными резаками для нарезки таких элементов.

Для случая с оцинкованными трубами могут использоваться механические головки, нарезка производится резцом или фрезой. Позиционирование и крепление установки производится непосредственно на трубе.

Необходимые меры безопасности

Особенности сварки оцинкованной трубы предполагают особое внимание к исполнению правил безопасности при производстве работ. Выделяющиеся при выполнении соединения пары цинка являются весьма ядовитыми, поэтому их удаление из помещения обязательно.

Для этого используются мощные вытяжные устройства для каждого сварочного поста. Остальные требования по безопасности оговариваются соответствующими инструкциями и обязательны для исполнения.

Сварка оцинкованных труб является наиболее распространенным способом их соединения, как по надежности, так и по долговечности. Следует помнить, что шов нуждается специальной защите от коррозии с использованием специальной краски на основе цинкового порошка.

Оцинкованные трубы, применение оцинкованных труб

Оцинкованные трубы, отличающиеся от прочего трубопроката более высокой прочностью, устойчивостью к негативному воздействию коррозии и других разрушительных факторов.

Основным недостатком стали является ее слабая устойчивость к коррозии. Чтобы ржавчина не разъедала сталь, металл покрывается слоем цинка. После прохождения всех этих процедур изделие служит намного дольше. Если длительность службы обычной трубы — 4-5 лет, то у оцинкованной трубы она больше в 5-6 раз (25-30 лет). В этом-то и состоит главная ценность оцинкованных изделий.

Помимо необычайно высокой прочности и лучших эксплуатационных характеристик, трубы оцинкованные имеют и другие отличия от аналогов без покрытия — они имеют электрохимическую защиту и (благодаря покрытию) являются в среднем на 2-3% более тяжелыми. Именно поэтому их отгрузка осуществляется не по фактическому, а по теоретическому весу в полном соответствии с сертификатами от завода-производителя.

Конечно, стальная оцинкованная труба в этом отношении не является исключением. При сравнении оцинкованных труб с другими трубами можно выделить следующие моменты:

1. Очень высокая прочность – естественно, по сравнению с пластиковыми трубами. В данном сравнение оцинкованная труба имеет огромное преимущество перед пластиковой трубой, т.к. пластик достаточно легко перерубить топором, а с оцинкованной металлической трубой этого сделать не получится. В защите от механических повреждений эти трубы практически не нуждаются.

2. Стабильность размеров. Оцинкованные трубы, как, в общем-то, и любые другие металлические изделия данного типа, по сравнению с пластиком обладают меньшим коэффициентом температурного расширения.

3. Огромный диапазон рабочих температур – любая металлическая труба выдерживает воздействия даже перегретого пара.

4. Большое рабочее давление транспортируемой по трубам жидкости.

Зачастую труба оцинкованная подвергается оцинкованию горячим путем, благодаря чему защитный слой образуется и снаружи, и внутри трубы. Данный метод предполагает соединение покрытия с базовым металлом на молекулярном уровне, благодаря чему обеспечивается хорошая коррозийная стойкость металлических изделий. Способ отличается высокой эффективностью и экономичностью нанесения.

В зависимости от метода изготовления оцинкованные трубы подразделяются на бесшовные и электросварные.

Бесшовные изделия производятся либо путем горячей, либо путем холодной деформации. Оцинкованная бесшовная труба довольно широко используется в магистральных трубопроводах, поскольку она способна переносить высокий напор рабочей среды.

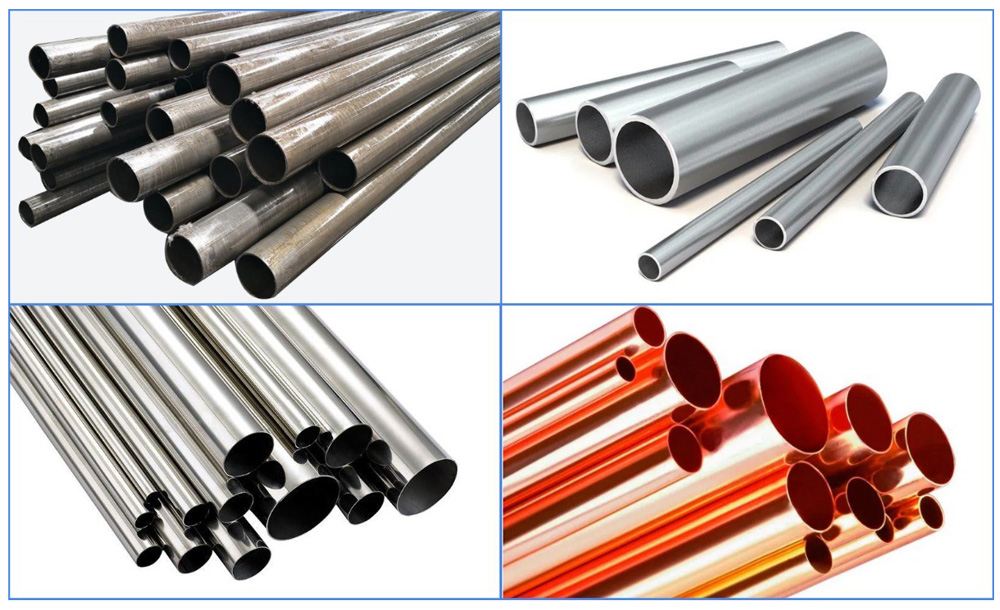

Оцинкованные трубы бывают различных видов:

1. Труба электросварная оцинкованная. Эта высококачественная труба изготавливается в соответствии с ГОСТ 3262 и применяется для изготовления как водопроводных систем, так газопроводных коммуникаций. Она предназначена только для использования внутри помещений. Стальные водогазопроводные оцинкованные трубы производятся длиной от 4 м до 12 метров.

2. Профильная оцинкованная труба  отличается от всех остальных разновидностей оцинкованных труб формой своего сечения. Это квадратная или прямоугольная труба с диапазоном размеров сторон от 10 мм и до 150 мм.

3. Бесшовная оцинкованная труба применяется практически во всех отраслях народного хозяйства. Изготавливается бесшовная труба или из высоко углеродистой стали, или из легированной стали, что возводит ее в разряд высококачественных, а главное долговечных изделий, с большим сроком службы.

Все эти разновидности труб обладают достаточно высокими эксплуатационными характеристиками, так как их наружный диаметр может варьироваться в пределах от 17 мм до 159 мм, а проходной диаметр оцинкованных труб составляет от 10 мм до 150 мм.

Все разновидности оцинкованных труб могут быть разделены в зависимости от их массы на три группы.

— Легкие трубы, имеющие толщину стен 2-4мм.

— Стандартные трубы – толщина их стен, в зависимости от диаметра, может варьироваться от 2,2мм до 4,4мм.

— Усиленные трубы с толщиной стенок 4,5-5 мм.

Сфера применения оцинкованных труб очень широка, например, от обустройства вентиляционных систем до изготовления дорожных знаков. Благодаря своей крепости и длительному сроку службы эти изделия широко применяются в промышленности, в частности, в нефте- и газодобыче, что способствует изрядной экономии средств таких производств. Помимо этого оцинкованные трубы нередко используются при возведении жилых/нежилых построек, а именно в их газо- и водопроводных системах. оцинкованная труба в современном строительстве используется не только для создания водопроводных коммуникаций – ее сфера применения намного шире. Она отлично подходит для прокладки электрических кабелей в земле или под полом, а также для устройства многих других коммуникационных систем.

Длина оцинкованных труб составляет от 4 до 12 м. Измерение диаметра производится согласно общепринятым нормативам. Но зачастую в газопроводах данные трубы небольшого диаметра.

Подходя к вопросу изучения технологии сборки систем из оцинкованных труб, первое, что нужно отметить, это тот факт, что данный тип материала соединяется исключительно с помощью резьбовых соединений. Сварка оцинкованных труб – это грубое нарушение технологии, особенно если речь идет о сборке водопроводных систем. Дело в том, что сварочные работы предусматривают нагрев материала до высокой температуры, которая попросту выжигает цинк, в результате чего труба становится уязвимой для коррозии. Кроме того, пары цинка представляют собой немалую опасность для человека, который вдыхает их.

• 57х3.5
• 76х3.5
• 89х3.5
• 108х3.5
• 133х4
• 133х4.5
• 159х4.5
• 219х6

Как соединить оцинкованные трубы без резьбы

Соединение оцинкованных труб без резьбы с помощью муфт, образующих герметичные соединения. Важно знать тип муфты, используемой для оцинкованных фитингов без резьбы , и порядок установки, чтобы труба не протекла. В зависимости от типа процесса нагрева цинка и стали оцинкованная труба имеет шероховатое или гладкое цинковое покрытие. Большинство обычных оцинкованных труб имеют шероховатую поверхность, что может стать проблемой при попытке надежно герметизировать две трубы. Далее 9Поставщик фитингов для оцинкованных труб 0003 поделится с вами следующим содержанием.

Шаги: Определить диаметр трубы, определить гладкость трубы, проверить ориентацию трубы, очистить оцинкованную трубу, вставить оцинкованную трубу без резьбы и затянуть болты. Подробнее читайте дальше!

  ЗАПРОСИТЕ фитинги для труб без резьбы

Шаг 1

С помощью рулетки измерьте наружный диаметр каждой трубы. Если диаметры совпадают, выберите стандартную муфту . Если диаметры разные, выбирайте ступенчатую муфту.



Шаг 2

Посмотрите на оцинкованную поверхность трубы, чтобы определить, является ли покрытие шероховатым или гладким . Если оцинкованное покрытие выглядит и ощущается текстурированным, выберите муфту, изготовленную для трубы с шероховатой поверхностью. Муфты для шероховатой поверхности необходимы, потому что они имеют допуски для всех типов неровных поверхностей труб, таких как бетонные и чугунные трубы. 9

Шаг 3 Если концы не заподлицо, обрежьте концы ножовкой или бензопилой, чтобы выровнять каждую трубу. Используйте металлическую шлифовальную машину, чтобы удалить шероховатые края концов труб.



Шаг 4

Протрите трубу тканью и обезжиривателем на водной основе , чтобы удалить грязь и пятна из области соединения. Сложите концы трубочек вместе. Отцентрируйте соединение на фитинге трубы и отметьте карандашом линию на каждой трубе с каждого конца фитинга.



Шаг 5

Вставьте один конец оцинкованной трубы без резьбы в фитинг . Совместите конец муфты с нарисованной линией на трубе. Вставьте вторую трубу в муфту и поместите муфту по центру между двумя нарисованными линиями.



Шаг 6

Затяните крепежные болты , пока муфта не удержит оцинкованную трубу на месте. Используйте динамометрический ключ, установленный на требуемом крутящем моменте метки муфты, чтобы равномерно затянуть болты до щелчка ключа.

Изучив, как соединять безрезьбовые оцинкованные трубы, производитель фитингов для оцинкованных труб объяснит, как чистить трубы из оцинкованной стали.

  СПРОСИТЬ Groove Оцинкованные безрезьбовые фитинги ЦЕНА

  СПРОСИТЬ Groove Оцинкованные резьбовые фитинги ЦЕНА

Как чистить оцинкованные стальные трубы?

Трубы из оцинкованной стали обычно используются в сантехнике, где металл постоянно подвергается воздействию влаги. Оцинковывать стальную трубу означает наносить на нее специальное покрытие из оксида цинка, чтобы предотвратить окисление и ограничить повреждение трубы другими коррозионно-активными элементами. Очистка оцинкованной трубы продлит срок службы оксидно-цинкового покрытия.

Шаг 1

Смешайте в ведре 1 галлон горячей воды, 1/4 стакана средства для мытья посуды и 1 стакан уксуса.



Шаг 2

Окуните мягкую щетку в мыльный раствор и протрите трубу небольшими круговыми движениями.



Шаг 3

Промойте трубы теплой водой и высушите их.



Шаг 4

Нанесите полироль для металла с помощью безворсовой тряпки небольшими круговыми движениями.



Шаг 5

Дайте лаку для металла высохнуть, затем протрите его.

  СПРАШИВАЙТЕ Оцинкованные безрезьбовые фитинги Groove ЦЕНА

Зачем менять оцинкованные трубы

Из-за возраста домов к северу от Чикаго оцинкованные трубы являются распространенной проблемой. Ниже приведен список наиболее часто задаваемых вопросов, которые мы получаем о оцинкованных трубах.

Что такое оцинкованные трубы?

Оцинкованные трубы представляют собой стальные трубы, покрытые защитным цинковым покрытием для предотвращения коррозии и ржавчины. Оцинкованные трубы обычно устанавливались в домах, построенных до 19 века.60. На момент изобретения оцинкованная труба была альтернативой свинцовой трубе для водопровода. Однако сегодня мы узнали, что десятилетия воздействия воды вызывают коррозию и ржавчину внутри оцинкованных труб.

Как долго служат оцинкованные трубы?

Ни одна трубопроводная система не вечна, но срок службы оцинкованных труб составляет от 40 до 100 лет. Если трубы в вашем доме были изготовлены в 1960-х годах или ранее, срок их службы, вероятно, подходит к концу. Однако есть причина, по которой оцинкованные трубы больше не используются в современном строительстве: опасность, которую они представляют для водоснабжения дома и здоровья людей.

Существуют ли риски или проблемы с безопасностью при использовании оцинкованных труб?

Безусловно, наиболее серьезной проблемой, связанной с оцинкованными трубами, являются минеральные отложения, которые накапливаются внутри трубопровода. Со временем это вызывает снижение давления воды и загрязняет воду в вашем доме. По мере того, как ржавчина и коррозия углубляются, они ставят под угрозу стабильность системы трубопроводов и вызывают утечки.

По мере старения старых и корродированных оцинкованных труб свинец может выделяться в водопроводную воду. Этот свинец может вызвать серьезные проблемы со здоровьем, так как употребление слишком большого количества свинца может привести к отравлению свинцом, а его симптомы включают усталость, головные боли, бессонницу, тошноту, запор, боль в животе и снижение когнитивных способностей. Высокие дозы свинца вызывают особую озабоченность у детей, поскольку они могут препятствовать развитию их мозга и приводить к пожизненным проблемам со здоровьем.

Как выглядят оцинкованные трубы?

При первой установке оцинкованные трубы по цвету напоминают никель. Но с возрастом оцинкованные трубы могут выглядеть намного тусклее, светлее или темнее, в зависимости от окружающей среды. Мы также видели дома, где водопроводные трубы были окрашены, поэтому с первого взгляда может быть трудно сказать.

Знаете ли вы, что у вас есть оцинкованные трубы и их нужно заменить? Звоните специалистам American Vintage Home по телефону (847) 99.9-4595 для замены трубы сегодня!

Как узнать, есть ли у меня оцинкованные трубы?

Если вы не можете сказать, глядя на ваши трубы, есть быстрый тест, чтобы определить, оцинкованы ли они. Просто возьмите плоскую отвертку и сильный магнит. Начните с поиска водопровода и поцарапайте наружную часть трубы отверткой.

Медь

Поцарапанная область будет выглядеть как медная монета. Магнит к ней НЕ прилипнет.

Пластик

Поцарапанная область будет цвета слоновой кости или белого цвета. Магнит к ней НЕ прилипнет.

Оцинкованная сталь

Царапины будут иметь серебристо-серый цвет. К нему прилипнет сильный магнит.

Свинец

Поцарапанная область будет иметь тусклый серебристо-серый цвет, а металл обычно мягкий и легко царапается. Магнит к ней НЕ прилипнет. Свинцовые трубы легко гнутся и могут деформироваться. Если у вас есть свинцовые трубы, мы рекомендуем заменить их, если это возможно.

Обязательно проверьте свои трубы на несколько областей. Нередко на вашей водопроводной линии имеется более одного типа трубопровода.

Содержат ли оцинкованные трубы свинец?

Оцинкованные трубы, установленные на водопроводах между 1880 и 1960 годами, были погружены в расплавленный природный цинк. Встречающийся в природе цинк не является чистым, поэтому эти трубы были залиты цинком, который также содержал свинец и другие примеси. Цинковое покрытие продлило срок службы стальных труб, но добавило небольшое количество свинца и других веществ, которые могли нанести вред жителям.

Кроме того, если ваши оцинкованные трубы когда-либо были подключены к свинцовой водопроводной сети (включая инженерные сети), причин для беспокойства больше. Коррозия внутри труб из оцинкованной стали могла задержать небольшие кусочки свинца. Даже если бы свинцовые трубы были удалены много лет назад, трубы из оцинкованной стали все еще могли периодически выпускать захваченный свинец в поток воды. Чикаго не прекращал использовать свинцовые трубы для коммуникаций до 1986 года, и, по оценкам, только в Чикаго до сих пор используется около 400 000 свинцовых линий.

Единственный способ гарантировать, что свинец не попадет из водопровода в кран в данном доме, — это полностью заменить оцинкованную сантехнику и любые свинцовые линии обслуживания.

Какие еще проблемы могут вызвать оцинкованные трубы?

Низкое давление воды

Из-за ограничения линии коррозия в оцинкованных трубах может привести к снижению давления воды во всем доме.

Неравномерное распределение воды

Если в некоторых из ваших кранов низкий напор воды, а в других нет, это может быть признаком оцинкованных труб. Коррозия может накапливаться неравномерно. Также часть оцинкованного трубопровода можно было бы заменить у вас дома, но не везде.

Изменение цвета воды

Оцинкованные трубы могут выделять железо и вызывать изменение цвета. Ярким индикатором этого является коричневое пятно на фарфоровой раковине.

Утечки

По прошествии достаточного времени оцинкованные трубы проржавеют насквозь и причинят больше вреда вашему дому.

Что влечет за собой процесс удаления оцинкованных труб?

Для постоянного ремонта лучше всего заменить все оцинкованные трубы, поскольку это гарантирует полное удаление ржавчины и свинца из системы трубопроводов. Несмотря на то, что ремонт всего дома — это большой проект, окупаемость оправдывает вложенные средства. Процесс перекомпоновки начинается с проверки для выявления любых уникальных проблем, которые необходимо решить. Затем выбирается материал для замены труб, обычно это медь, ПВХ или PEX для линий пресной воды и АБС или ПВХ для канализационных и дренажных труб.

Защитив ваш дом от возможных повреждений, квалифицированные сантехники используют специальные инструменты, чтобы найти существующие трубы, удалить их и заменить новыми.
