Как сделать ответвление от провода без его разрыва | Энергофиксик
Зачастую ответвление проводов нам с вами необходимо тогда, когда мы в уже готовую проводку желаем добавить еще один розеточный блок. Так вот, при таком раскладе совсем необязательно разрывать жилу и выполнять «скрутку», достаточно выполнить ответвление. А вот как это правильно и максимально безопасно сделать я и расскажу в этом материале.
Как можно выполнить ответвление
Существует несколько вариантов выполнения ответвления, а именно:
1. Использование сжима типа Орех.
2. Использование прокалывающего зажима.
3. Использование соединителей типа Скотч Лок.
4. Классическая скрутка с обязательной пропайкой соединения.
Итак, вот основные варианты исполнения ответвления от существующей проводки без разрезания жилы. А теперь про каждый из вариантов поговорим поподробней.
Соединитель типа Орех
Данный соединитель имеет достаточно простую конструкцию.
Орех состоит из карболитового корпуса со степенью защиты IP20 и «сердцевины» из металлических пластин, стягиваемых между собой болтами.
Наиболее распространены следующие модели.
Как вы уже поняли из выше представленной таблицы, первым и достаточно весомым недостатком является тот факт, что минимальное сечение магистрального провода равно 4 миллиметра квадратных. А скажите, у многих из вас розеточная линия имеет такое сечение жил? Все верно, в основном используется 2,5 мм жилы. Но по факту это не проблема, так как можно заполнить пустоту куском жилы подходящего сечения и получить надежное соединение.
Гораздо более сложной задачей будет «спрятать» такое соединение в стене, так как «орех» довольно габаритен, да и не забывайте, что такое соединение нельзя наглухо замуровывать в стене, так как соединение нужно раз в полгода обслуживать (протягивать болты).
В остальном это максимально простой и надежный способ выполнения ответвления от провода без его разрыва.
Прокалывающий зажим
Прокалывающий зажим – это своего рода разновидность «ореха», которая является, по сути, одноразовым, но при этом позволяет выполнить ответвление от провода даже без необходимости его зачищать.
Конструктивно такой зажим представляет собой шестигранную головку, которая выполняет задачу сжимания жил, а также пластины с зазубринами, которые и прокалывают изоляцию и обеспечивают надежный контакт.
Такой вариант выполнения ответвления непосредственно в доме не применим. Зато такими сжимами активно пользуются электрики для подключения вводов жилых домов к линии, выполненной проводом СИП. И при этом снятие напряжения вовсе не требуется.
Рис
Так что это отличное соединение, но не для домашнего использования.

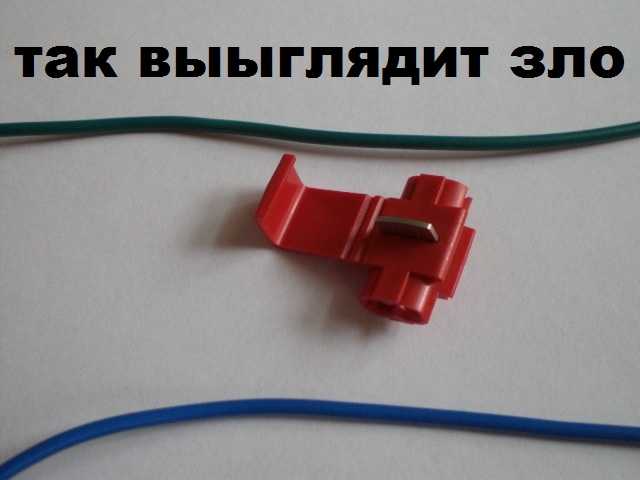

Ответвление с помощью Скотч Лок
Еще одним вариантом выполнения ответвления от провода без его разрыва является использование соединителей, которые называют Скотч Лок.
Это также достаточно простое изделие, которое работает следующим образом: кабель кладется в специализированную защелку, которая при сжиме прокалывает изоляцию латунным коннектором. В результате буквально за пару секунд получается готовое ответвление.
Но я считаю, что такой вариант ответвления подойдет исключительно для линии освещения, а на розеточной линии Скотч Лок делать нечего.
Классическая скрутка с обязательной пропайкой соединения
Итак, еще одним вариантом выполнения ответвления от проводника без его разрыва является использование старой доброй скрутки. Для этого нам потребуется зачистить изоляцию на обоих проводниках, а затем хорошенько накрутить провод на магистральную жилу одним из способов, показанным на картинке ниже.
Помним, что обычные скрутки запрещены требованиями ПУЭ, так что теперь нужно получившееся соединение хорошо пропаять и надежно заизолировать.
Это наиболее распространенные варианты выполнения ответвления проводов от магистрального провода без его разрыва. Помните, что все работы с проводкой должны осуществляться профессионалами и при отключенном напряжении, а этот материал позволит вам проконтролировать работу электрика.
Понравился материал? Тогда оцените его и не забудьте подписаться на канал, чтобы не пропустить новые еще более полезные статьи.
Спасибо за внимание!
Поделиться в социальных сетях
Вам может понравиться
Способы ответвления проводки
Для простых обывателей обычно не кажется слишком сложной задача произвести ответвление питающей линии от магистральной.
Объясняется это тем, что в жилом доме много распределительных коробок, к которым можно без труда подключиться и проложить ветвь в нужном направлении. Однако в ряде случаев всё не так просто, как кажется, и предполагаемым местом подключения является середина проходящего мимо кабеля. В этой ситуации требуется сделать корректное ответвление, которое не противоречило бы положениям ПУЭ, было безопасным и достаточно технологичным. Тому, как произвести подобные работы и что для этого понадобится, посвящена наша сегодняшняя статья.
Ответвители представляют собой особую группу электротехнических изделий, которые позволяют видоизменить топологию электрической сети, добавив в неё новые линии. Их основное отличие от более известных широкой общественности клеммных колодок состоит в том, что в данном случае предполагается коммутация с минимальными повреждениями кабеля. В зависимости от того, какой вид ответвителей будет использоваться, возможно сохранение целостности жил и минимальное нарушение всех изоляционных оболочек в процессе присоединения отводной линии к магистральной.
Разновидности ответвителей
Начать следует с того, что ответвления рассматриваемого здесь рода очень редко организуются в быту, за исключением домохозяйств в частном секторе. Зачастую такие отводы делаются в цехах на предприятиях, где силовые линии проходят в основном открыто, и к любой из них можно корректно присоединиться, если в помещение добавляется новый агрегат. При этом разрезание основной жилы крайне нежелательно, а потому приходится искать только такие способы ответвления, которые могут одновременно позволить сохранить её и добиться требуемого результата. При этом ответвители не принято помещать в монтажные коробки – обычно их просто оставляют на основной линии, и лишь иногда могут дополнительно укрепить на ближайшей поверхности.
Вполне естественно, что на серьёзных предприятиях скрутке жил не может быть места. Все соединения здесь должны быть ещё более надёжными и безопасными, чем в быту, а потому инженеры уже давно разработали несколько альтернативных подходов.
Далее мы рассмотрим несколько самых популярных типов ответвителей.
- Сжим типа «Орех»
Это специальный тип зажима, который был изобретён ещё в советское время. Несмотря на то, что его технологический уровень значительно ниже многих других сегодняшних альтернатив, «орешек» сохраняет очень большую популярность за счёт своей простоты. Изделия данного типа представляют собой небольшой карболитовый корпус, разделяющийся на две половины, как скорлупа грецкого ореха. Между собой они соединяются в пазы-защёлки и дополнительно удерживаются либо особым фиксационным кольцом, либо при помощи нескольких винтов с гайками, стягивающих конструкцию.
Внутри «Ореха» располагается три стальные пластины или плашки, насаженные на четыре винта. Принцип использования изделия таков: отрезок магистральной донорской линии зачищается на 5-15 мм и на его зажимают между крайней и средней пластинами. Точно таким же образом свободный конец новой линии зажимается между средней и другой крайней пластиной, причём отвод обычно располагается под прямым углом к исходному проводу или кабелю.
Несомненным преимуществом такого способа можно назвать отсутствие непосредственного контакта между двумя проводниками, что делает возможным даже коммутацию меди и алюминия, если в этом есть необходимость. Кроме того, данный ответвитель может использоваться для работы с жилами разного сечения, в должной мере сжимая их при коммутации.
Компактность сжима «Орех», его невысокая стоимость, простота в сборке и достаточно высокая безопасность сделала данный тип соединения одним из самых популярных на постсоветском пространстве, несмотря даже на то, что недостатки этого способа также существенны. К последним можно отнести невозможность осуществления работ под напряжением и крайне невысокую герметичность получаемого таким образом соединения. Обычно класс пылевлагозащищённости «орешка» – всего IP20, что означает запрет на его применение на открытом воздухе и в помещениях, где высока вероятность образования конденсата.
- Прокалывающие зажимы
Данный тип ответвительных изделий в значительной мере является логичным последователем «ореха».
Несомненными преимуществами таких зажимов является простота их установки, не требующая подготовительных работ. Здесь монтажнику не нужно не только разрезать кабель, но даже зачищать участок его изоляции. Присоединение отводной жилы к донорской осуществляется путём зажимания той и другой корпусом с несколькими подвижными губками. На последних имеются специальные зубцы, которые впиваются в провод, прокалывают все защитные оболочки и таким образом одновременно обеспечивают и хороший электрический контакт, и высокую механическую прочность.
Наиболее часто данный тип зажимов используется для организации отводной линии от провода СИП, проложенного воздушным способом. При этом работы в основном производятся под напряжением, но это никоим образом не сказывается на качестве контакта и не угрожает здоровью электрика, если всё сделано верно. Конструкция прокалывающего зажима такова, что зубья и контактная пластина надёжно заизолированы от тех зажимных болтов, к которым прикасается монтажник.
Важно отметить, что данный тип соединения демонстрирует высокую герметичность, поскольку все элементы прилегают друг к другу вплотную, а оголённые участки металла отсутствуют. Это позволяет мастерам без каких-либо опасений использовать прокалывающие зажимы при подключении фонарных столбов на улице и монтировать отводы питающих линий в местах с повышенной влажностью и запылённостью. Так же, как и изделия предыдущего типа, такие зажимы в целом довольно просты, долговечны и имеют сравнительно невысокую цену, что делает их чуть ли не оптимальным выбором для сферы ЖКХ и оснащения промышленных предприятий. Кроме того, их конструкция позволяет соединять между собой проводники из разных металлов и с отличающимися сечениями.
Единственным недостатком можно назвать лишь то, что данный тип соединения является одноразовым – с повреждённого донорского кабеля снимать зажим не принято, придётся заменять весь участок. Вместе с тем, при учёте долговечности соединения, произведённого таким образом, волноваться о том, что необходимость в отводной линии исчезнет, вряд ли стоит.
Скорее всего, избавляться от данного узла будут только на этапе полноценной реконструкции участка электросети.
- Зажимы типа ОВ
Такие изделия часто называют упрощённой версией традиционных прокалывающих ответвителей. Они действительно в максимальной мере повторяют принцип действия рассмотренных выше изделий, но при этом отличаются значительно более компактными размерами. В общем виде зажимы ОВ представляют собой небольшую защёлку с пластиковым наружным слоем и металлической основой внутри. В её канавки помещаются донорский и отводной кабель, после чего зажим закрывается и фиксирует проводники в одном положении. Специальная рубящая перемычка-гильотина из латуни, расположенная перпендикулярно осям проводников, с силой вдавливается в защёлку и пробивает их изоляционный слой, что и позволяет получить электрический контакт.
На манипуляции требуется лишь несколько секунд, а по надёжности такое соединение почти не уступает рассмотренным выше.
За счёт своих небольших размеров зажимы ОВ нередко используются при сборке распределительных щитков, когда нужно создать ответвление проводника, не задействовав для этого отдельную шину, или во время монтажа розеточных блоков, чтобы создать перемычки между соседними гнёздами. Безусловным преимуществом следует назвать тот факт, что для создания отводной линии монтажнику не требуется никакой инструмент – все действия легко произвести голыми руками.
К сожалению, данный вид ответвителей ещё не очень популярен среди отечественных потребителей. Скорее всего, здесь сказывается не только их недостаточная информированность о существовании изделий подобного типа в принципе, но и кажущаяся внешняя хрупкость изделий. В сравнении с более привычными «орешками» и обычными прокалывающими моделями, зажимы ОВ выглядят просто как маленькие пластиковые прищепки, не вызывающие доверия. Вместе с тем, профессионалы ценят их очень высоко и нередко используют там, где другой тип ответвления будет неудобен по каким-либо причинам – например, в тех же розетках и выключателях.
Единственным недостатком зажимов ОВ можно назвать ограничение по поперечному сечению подключаемых жил. В силу своей миниатюрности такие изделия могут коммутировать проводники диаметром не более 6 кв. мм., однако этого часто бывает достаточно не только для частного дома, но даже для подключения станка на предприятии. Так что, скорее всего, данный тип ответвителей ещё приобретёт заслуженную популярность.
Обращаем внимание читателей на то, что мы здесь решили умышленно не рассматривать различные клеммники и клеммные колодки. Хотя эти изделия широко используются монтажниками, и сегодня уже могут показать высокую надёжность, для стационарного ответвления проводов их применять всё же не очень рационально. Такой тип соединения проводников совершенно не герметичен, а колодки ещё и нуждаются в регулярном обслуживании – подтягивании винтов, не говоря уж о том, что использовать их без разрыва донорской линии невозможно.
Вместо заключения
Нетрудно заметить, что среди рассмотренных выше ответвителей нет ни однозначно выигрышных, ни слишком плохих.
Каждый тип в той или иной мере подходит для разных ситуаций и вполне может быть использован без опасений. И именно их ориентированность на конкретные технические задачи обуславливает качество соединения. Любой опытный электрик, столкнувшись с определённой ситуацией, всегда должен уметь выбрать наилучший вариант. Если же потребители сами хотят произвести отвод питающей линии, им сначала необходимо приобрести ответвители надлежащего качества. Чтобы выбор стал проще, мы решили привести несколько рекомендаций от специалистов.
- Обратите внимание на маркировку изделия: там должны быть указаны допустимые сечения проводников, класс защиты и ограничения на использование. Придерживаться их следует неукоснительно, иначе на надёжность соединения можно не рассчитывать.
- Изучите материал, из которого изготовлен ответвитель. Лучше всего себя показывает проверенный временем карболит и особый современный электротехнический пластик с повышенной прочностью. Кроме того, крайне рекомендуемо, чтобы изделие было стойким к ультрафиолету и хотя бы среднему нагреву.
- Следите, чтобы ответвитель был рассчитан именно на тот диаметр жилы, с которым ему придётся иметь дело. Это позволит не только обеспечить герметичность соединения, но и не даст проводнику выскользнуть со своего места.
- Избегайте моделей, в конструкции которых подразумевается непосредственный контакт донорской магистрали и отводной линии. Без промежуточной латунной пластины такое соединение может со временем стать аварийным, а при необходимости связать медь и алюминий будет таким с самого начала.
- Если предполагается ответвление сразу большого количества проводов, в том числе, разного диаметра, используйте зажимы ОВ правильного цвета. Красные (модель ОВ-1) коммутируют жилы от 0,5 до 1,5 кв. мм, синие (ОВ-2) – от 1,5 до 2,5 кв. мм, жёлтые (ОВ-3) – от 4 до 6 кв. мм.
Рассмотренные сегодня ответвители полностью соответствуют всем требованиям ПУЭ, а потому не заставят Вас волноваться о своей надёжности. Присоединение проводников без разрыва – не просто один из наиболее правильных и удобных способов ответвления, но и самый долговечный.
Если всё будет сделано корректно, такое соединение прослужит несколько десятков лет, не вызывая к себе ненужного внимания.
