Соединение проводов — нюансы процесса

Профессионалы своего дела знают, как надежно соединить провода. Некоторые из методов легко применимы в быту, а другие — немного опасные. Есть также технологии, которые не допускаются ПУЭ и другими нормативными документами.

Соединение электрических проводов используется при создании проводки с нуля, ремонте после аварии, восстановление электроцепи или отдельных частей. Без этого ток не будет поступать не будет проходить по проводам. Выбор метода соединения зависит от таких факторов, как:

Материал кабеля.
Диаметр.
Условия эксплуатации.
Наличие инструмента.

В статье описываются виды сращивание электрических проводов. Некоторые из них могут быть выполнены непрофессионалами. Но чтобы во время работы избежать плачевных ситуаций вроде возгорания или замыкания, следует обратиться к профессионалам.

Электрики компании знают все способы соединения проводов, а также работает по всей Москве и области.

Они выполнят ремонт и восстановление проводки быстро и качественно.

Скрутка, хоть и допускается, но способ не совсем надёжный и безопасный. Он прост, поэтому часто используется в быту. Способ соединения лучше использовать в качестве временной меры, пока не приедет мастер и не выполнит правильный монтаж. Скрутка подходит для проводов с одинаковым диаметром и изготовленных из одного и того же материала.

Соединение проводов выполняется следующим образом:

Обе части не должны быть под напряжением.
На концах следует снять изоляцию.
Соединение осуществляется скручиванием защищённых участков. При этом следует соединять кабель с наибольшей плотностью.
Открытый участок закрывается изолентой или термоусадочной трубкой.

Следующий способ— это пайка, который тоже не безопасностью. Он прост, если под рукой есть паяльник, припой или флюс. Но им сложно соединять провода с разными диаметрами и многожильные кабели.

Этапы выполнения работ таковы:

Необходимо убедиться, что напряжение отключено.
С концов удаляют слой изоляции, а затем скручивают их плоскогубцами.
Фиксируют в определённом положении «крокодилом».
Используя паяльник, спаивают скрученные концы.
Дав остыть, оголенные место закрывают изолентой.

Надёжным способом соединения проводов является сварка. Из необходимых инструментов нужен сварочный аппарат, а также электроды, нож и пассатижи. Работа начинается с того, что отключается напряжение или обесточивается вся электроцепь. Затем концы зачищаются, скручиваются и по возможности плотно соединяются. Далее, выполняется сварка, после чего участок изолируется. Мастер, который соединяет провода сваркой, должен использовать средства индивидуальной защиты, в частности защитные очки.

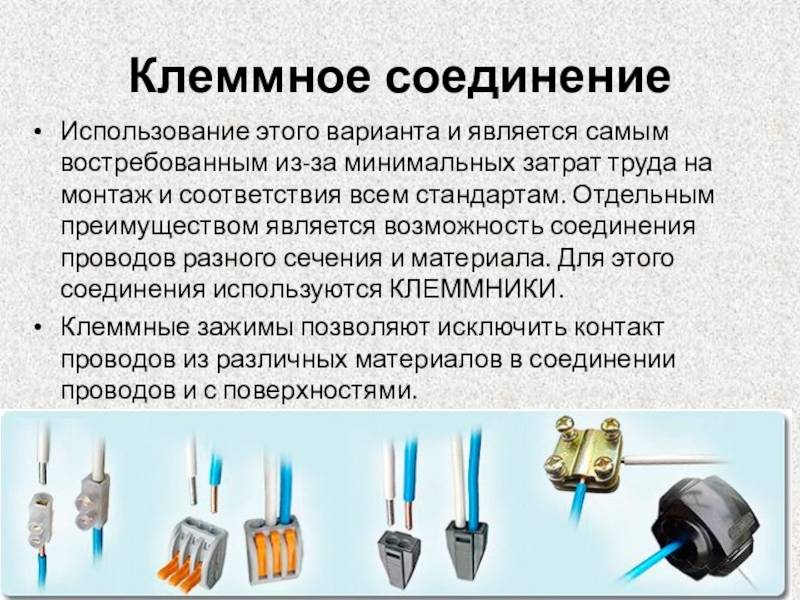

Если требуется соединить провода в распределительной коробке, то используют клеммные колодки. Устройство изготовлено из отлично токопроводящего сплава латуни и находится в пластиковом корпусе. Концы проводов соединяют вручную винтами, которые находятся в комплекте с колодкой.

Соединение довольно надёжное, но важно подобрать клеммную колодку по диаметру проводов. При закручивании винтов важно не сильно давить, чтобы не сломать клемму. Хотя метод относительно прочен, устройство нельзя дёргать, оставлять на весу или подвергать деформации. Он также не подходит для проводов, изготовленных из разных материалов.

Провода соединяют болтом, затянутым гайкой. Метод подходит для скрепления кабелей из разных материалов. В частности, мастера используют его при соединении алюминия и меди. Поскольку детали проводят электрический ток, их следует изолировать. Болтовое соединение применяется в быту. Это довольно простое по технологии выполнения способ. Сначала участки зачищают, затем прикрепляют шайбу под самую головку болта. Под неё накручивают оголенный конец первого кабеля. После чего надевать вторую шайбу и фиксирует под ней в другой провод. Такой способ не используется, если по кабелю проходит большая токовая нагрузка. Поскольку из-за подключения к сети болт раскалится, а изоляция расплавится.

В этом случае немедленно следует отключить электросеть и сменить способ соединения.

Защитные колпачки обладают такими преимуществами, как:

Доступная цена.
Цветовая маркировка.
Простое крепление

Они только не подходят для скрепления кабелей из алюминия и меди. Колпачки производятся из термостойкого пластика, поэтому не горят и не плавятся.

К безопасному способу соединения кабелей относится использование клеммы WAGO. Они одновременно изолируют оголённые участки. Устройства продаются неразъёмными и разъемными. Первые —одноразовые, вторые— многоразовые, поэтому стоят дороже.

Устройство используется для соединения двух или более кабелей как из одних и тех же материалов, так и из разных.

Поручить качественное соединение кабелей можно сертифицированным специалистам из нашей компании. Мы гарантируем быстрый отклик на заявку, выбор правильного способа и безопасное его выполнения.

Оконцевание и соединение жил проводов и кабелей пайкой

16. 09.2019

Пайка — это один из методов соединения металлических жил проводов посредством легкоплавких металлов. В отличие от сварки она является более легкой и доступной, не требует наличия особых умений и дорогого профессионального электрооборудования.

Общие моменты

Данный вариант лучше всего подходит для оконцевания многопроволочных кабелей из меди, так как припой равномерно покрывает обрабатываемую окружность. При этом все жилы должны до конца входить в монолитный фрагмент кольца, диаметр которого должен подходить размеру винтового зажима.

Во время пайки два конца соединяемых жил разогревают и покрывают специальным расплавленным припоем. Данный материал является смесью олова и свинца, он обеспечивает максимальную прочность контакта и электропроводность. При проведении процедуры необходимо следить за тем, чтобы соединение было гладким, не имело наплывов, пор и инородных образований.

При пайке медных проводов небольшого сечения используют трубки припоя, внутри которых расположена канифоль. Также для этого можно применять спиртовой канифольный раствор, наносимый перед началом работ на место соединения.

Перед началом работ для получения надёжного соединения нужно предварительно очистить концы проводов от оксидной пленки. Делают это посредством нанесения флюса. Помимо избавления от защитной окисной оболочки флюс положительно влияет на текучесть припоя, что увеличивает прочность. После этого проволоки скручивают и обжимают. Качественная скрутка во многом влияет на конечный результат пропаянного контакта.

Нагревание деталей и припоя производят посредством паяльника. Для бытового электромонтажа подойдёт прибор на 20-40 Вт с возможностью регуляции температуры или мощности. Для монтажа проводки на промышленных объектах применяют паяльники на 100 и более Вт.

После пайки соединение покрывают несколькими слоями изоленты или термоусадочной трубкой. Также для защиты можно использовать изоляционный колпачок. Предварительно следует обработать место контакта влагостойким лаком.

Преимущества и недостатки пайки

Способ присоединения проводов запаиванием имеет свои плюсы и минусы. В число первых входят:

получение контакта высокого качества;
лёгкость проведения монтажа;
возможность работы как с медными, так и с алюминиевыми проводами.

Среди недостатков пайки выделяют следующие:
необходимость удаления оксидной пленки с жил проводов;
нельзя применять для соединения высоковольтных линий и в термических установках;
не следует использовать при монтаже силовых проводов, так как при действии больших температур область контакта способна потерять все свойства.

Возврат к списку

Подключение и соединение проводов — Restarters Wiki

Другие языки:

Английский
Нидерланды
français

На этой странице рассказывается, как безопасно и надежно соединять, сращивать или соединять провода.

Содержание

1 Краткое описание
- 1.1 Безопасность
2 Почини, пока не сломалось!
3 Винтовые, зажимные и пружинные клеммы
- 3.1 Соединение сетевых кабелей
- 3.2 Соединители шоколадных блоков
- 3.3 Соединители с пружинными клеммами
4 Пайка
- 4.1 Пайка проводов для наушников
- 4.2 Термоусадочные втулки под пайку
5 Обжим
- 5.1 Обжим своими руками
6 Соединители с врезной изоляцией
7 Изоляция соединений

Резюме

Часто во время ремонта требуется подключение или повторное подключение проводов. Возможно, идет замена изношенного шлейфа или вышедшего из строя термопредохранителя. Просто скрутить провода вместе вряд ли когда-нибудь будет хорошей идеей, но есть несколько других способов сделать это.

Если вы регулярно занимаетесь ремонтом, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

Безопасность

Там, где провода находятся под сетевым напряжением, важно, чтобы соединение было должным образом изолировано, а провода были зажаты, чтобы предотвратить натяжение соединения.

Даже если сетевое напряжение не используется, короткое замыкание в результате неизолированного соединения может привести к повреждению других компонентов.

Имейте в виду, что плохо выполненное соединение может нагреться и даже вызвать пожар.

Почини пока не сломалось!

Очень распространенная неисправность — это обрыв кабеля наушников в месте его входа в гнездовой разъем. Если внешняя изоляция начинает трескаться, вы попали в долг! Простое решение — починить его с помощью Sugru. Он поставляется в формуемой форме, похожей на замазку, и застывает в течение 24 часов до синтетического каучука. Сформируйте немного вокруг кабеля, чтобы защитить поврежденный участок, придавливая его к разъему, чтобы предотвратить движение и постепенно утончая от разъема, избегая любой точки, в которой кабель может быть сильно изогнут.

Винтовые, зажимные и пружинные клеммы

Вероятно, самым старым методом соединения проводов является винтовая клемма. Головка винта может удерживать провод прямо или, что предпочтительнее, под шайбой, или винт может зажимать провод в отверстии латунной клеммы.

В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скрутив их вместе или, что еще лучше, нанеся немного припоя.

В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы сделать полвитка вокруг винта, и всегда оборачивайте его вокруг винта в том же направлении, в котором вы будете его затягивать.

Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы можно было согнуть оголенный конец вдвое, чтобы винт мог зацепиться за него. В качестве альтернативы нанесите припой на многожильный провод.

Соединение сетевых кабелей

Соединительная коробка с винтовыми клеммами для соединения сетевых кабелей.

Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

Единственный способ безопасного соединения двух гибких сетевых проводов — это встроенная соединительная коробка с винтовыми клеммами. На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только в том случае, если все входящие в нее кабели закреплены по длине кабельными зажимами, часто прибитыми к балке.

Соединители шоколадных блоков

Соединитель шоколадных блоков. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

Они поставляются в виде полос, которые можно легко разрезать в соответствии с количеством проводов, которые необходимо соединить. Они полезны для подключения проводов низкого напряжения, но не имеют формы кабельного зажима, поэтому их следует использовать только для сети, если вы можете гарантировать, что кабели не будут натянуты. Они содержат отверстие между каждой парой разъемов, которое можно использовать, чтобы привинтить их к прочному основанию.

Соединители Choc Block бывают разных размеров, например 3A, 5A, 15A и т. д., но единственное, что важно, это убедиться, что они достаточно велики, чтобы в них можно было вставить провод, и, что более важно, чтобы провод был достаточно большим, чтобы его можно было захватить винт. Вы всегда можете снять немного дополнительной изоляции и сложить провод вдвое, чтобы винт лучше держался.

Если позволяет место, эти соединители могут быть полезны при замене плавкого предохранителя, который может перегореть от тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться до того, как сработает термопредохранитель.

Соединители с пружинными клеммами

Соединители с пружинными клеммами.

Есть несколько типов, и они могут быть использованы для быстрого и простого соединения без каких-либо инструментов (кроме снятия изоляции). Они часто используются для кабелей громкоговорителей и в моделях поездов, обеспечивая простой способ подключения или отключения так часто, как это необходимо. Полезно нанесение припоя на оголенный конец многожильного провода.

Набор соединителей Wago.

9Соединители 0002 Wago представляют собой распространенную запатентованную форму пружинных соединителей, которые бывают нескольких различных типов. Они предназначены для соединения двух или более проводов, для сети или для низкого напряжения. У некоторых есть рычаг, который можно поднять или нажать, чтобы освободить пружину, но с другими вы просто вставляете проволоку внутрь, и нет никаких видимых средств для ее освобождения. Хитрость с ними заключается в том, чтобы скручивать проволоку вперед и назад, сильно натягивая ее.

Пайка

Соединение пайкой – провода сращиваются вместе (предпочтительный метод).

Паяное соединение — провода скручены вместе (не очень хорошо).

Скручивание проводов вместе и пайка часто является лучшим методом, но есть два способа сделать это. Если возможно, вы должны скрутить провода в линию перед пайкой, так как это делает соединение более прочным (и более аккуратным), чем скручивание концов вместе. Для этого требуется снять изоляцию с большей длины, и это может быть сложно, если провода различаются по диаметру или если один многожильный, а другой одножильный.

Провода должны быть чистыми, чтобы обеспечить хорошее соединение. Небольшой дополнительный флюс из флюсовой ручки никогда не причиняет вреда и часто облегчает процесс, если изоляция не была недавно удалена. В случае эмалированной проволоки эмаль необходимо соскоблить или сжечь. Если немного останется, это часто не имеет значения и может расплавиться с припоем. На самом деле некоторые проволочные эмали «пропаяны» и предназначены для плавления вместе с припоем, но обычно помогает первоначальная царапина, чтобы начать.

Пайка проводов для наушников

Для проводов наушников используется особый вид сверхгибкой проволоки, состоящей из множества отдельных тонких эмалевых жил. Три разъема для стереонаушников или четыре разъема для стереогарнитуры выполнены из эмали разного цвета. Вам нужно будет разделить пряди каждого цвета.

Эмаль может плавиться в припое, но часто помогает начать ее, осторожно соскребая ножом, стараясь при этом не сломать ни одной нити. В качестве альтернативы вы можете сжечь эмаль пламенем.

Термоусадочные втулки для пайки

Если у вас нет под рукой паяльника, простое решение — использовать термоусадочные втулки для пайки. Они содержат кольцо низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что зачищенные концы проводов чистые, чтобы принять припой. Пропустите по одному проводу с каждого конца так, чтобы они перекрещивались в кольце припоя, а затем просто примените тепловую пушку. Это одновременно расплавляет припой и сжимает муфту, чтобы изолировать соединение.

Обжим

Обжимной соединитель.

Опрессовка выполняется быстро и легко, и обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и соединителем. Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Инструмент для обжима и набор обжимных соединителей стоят недорого.

Обжимные соединители имеют несколько размеров с цветовой маркировкой, и важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен. В дополнение к линейным соединителям, набор ассорти обычно содержит различные лепестковые, кольцевые и цилиндрические соединители, которые широко используются в автомобильной электрике.

Некоторые обжимные соединители, такие как показанный на рисунке, снабжены термоусадочной втулкой. Это можно узнать по заметно большему диаметру втулки на двух концах. При усадке с помощью тепловой пушки это герметизирует провода на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двух соединяемых проводов.

Другой тип обжимного соединителя имеет глухое отверстие, в которое вставляются оба соединяемых провода.

N.B. в целях безопасности, всегда хорошо дергайте обжимное соединение после его изготовления, чтобы убедиться, что оно надежное.

Самостоятельный обжим

Стандартные обжимные соединители чаще всего имеют большие размеры, используемые в автомобильной электрике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным наконечником в фене, паровом утюге или чайнике. Пайка не рекомендуется, так как тепло от паяльника может привести к перегоранию сменного плавкого предохранителя.

В качестве альтернативы можно использовать узкие медные или латунные трубки, которые можно приобрести у поставщиков моделей. Выберите размер, в который удобно помещается провод. Отрежьте короткую часть, прокатив ее по плоской поверхности под лезвием канцелярского ножа, чтобы надрезать ее, а затем отломайте. Вставьте по одному проводу в каждый конец и раздавите трубку на каждом проводе с помощью острогубцев или тупых кусачек (но если вы используете кусачки, будьте осторожны, чтобы не разрезать трубку).

N.B. Испытание на перетягивание, возможно, еще более важно для самодельного обжима.

1. Прокрутите медную или латунную трубку под канцелярским ножом, чтобы надрезать ее.

2. Отрежьте требуемую длину трубки.

3. Вставьте зачищенный провод в трубку и раздавите его.

Врезные соединители

Соединитель Scotchlok.

Соединители Scotchlok содержат кусок металла, который прорезает изоляцию и вгрызается в медный проводник. Они обычно используются в автомобильной электрике для соединения силовых проводов с целью поставки дополнительных аксессуаров. В них есть два отверстия для двух проводов, одно открытое сбоку, что позволяет надеть его на существующий провод, а другое — глухое отверстие для подключения провода к аксессуару. Если сжать его плоскогубцами, металлический кусок прорежет изоляцию обоих проводов и установит соединение. Откидной клапан позволяет закрыть его.

Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для соединяемых проводов, чтобы он полностью прорезал изоляцию, не повредив медный провод внутри.

Изоляция ваших соединений

Некоторые типы соединителей являются самоизолирующими, если ни один из неизолированных проводов не оголен, но с другими вам обычно потребуется обеспечить некоторую форму изоляции.

Лента из ПВХ является самой простой и легкой, но не обязательно самой аккуратной. НИКОГДА просто не перевязывайте треснувший шнур питания ПВХ-лентой.
— отличный метод. Он поставляется в различных размерах и цветах, предварительно нарезанный или в виде непрерывной длины. Выберите размер, который не более чем в два раза превышает диаметр соединения, которое необходимо изолировать, и не забудьте надеть его на один из проводов, прежде чем соединить их! Если пайка, держите его подальше от утюга. Когда вы будете готовы, наденьте его на соединение и нагревайте с помощью тепловой пушки, пока он полностью не усядется. Если у вас нет под рукой теплового пистолета, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы он не коснулся паяльника.
Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе для наушников, но не полагайтесь только на него для снятия натяжения. Если вам нужно снять натяжение, то одним из решений будет завязать поводок узлом с обеих сторон соединения, чтобы дать Sugru что-то, за что можно было бы держаться.
Заземляющий провод в типах сетевых кабелей, предназначенных для стационарной прокладки, часто неизолирован. Имеется зеленый и желтый полосатый кожух, который можно надеть на сетевую розетку или настенный выключатель, чтобы он не касался соединения под напряжением. Иногда это будет полезно в других обстоятельствах, но избегайте его использования там, где следующий ремонтник может сбить с толку, думая, что это заземляющий провод, хотя это не так.
