Казалось бы, что может быть проще соединения проводов? Ведь существует несколько способов соединения проводов. Это скрутка проводов, пайка проводов, сварка проводов, обжим и соединение проводов с помощью клеммника. Даже школьник знает самый постой способ скрутки проводников. Надо приложить вместе кончики металлических проводов, называемых жилами, и свить в одну «косичку», после чего замотать изолентой. Не надо паяльника, клеммника, соединительных колпачков и прочих «ненужностей».
Любой «сам себе электромонтер» освоил такую операцию. И, случись необходимость, применяет такой способ в своей повседневной практике. Например, сращивает провода сетевого шнура бытового прибора, адаптера планшета или компьютера после обрыва.
Такую технологию скрепления проводов российские «технари» используют повсеместно.  Вот только в правилах устройства электроустановок ПЭУ «скрутки», всевозможные «загибы» и «клепки» не предусмотрены. Отсутствуют такие способы электромонтажа и в прочих нормативных документах. Почему?

Содержание

• 1 Соединение «на скорую руку» с большими последствиями
• 2 Как правильно надо соединять провода
• 3 Как скрутить провода правильно
• 4 Почему лучше обжать (опрессовать) провода
• 5 Пайка как надежная альтернатива скрутке
• 6 А все-таки сварка предпочтительней
• 7 Клеммники – самые эргономичные электроустановочные изделия

Соединение «на скорую руку» с большими последствиями

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.

Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений.   При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов.   Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.
К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.

Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:

• Скрутка.

• Сварка.

• Спайка.

• Обжим.

• Клеммное соединение.


Все эти способы требуют предварительной подготовки провода или кабеля – снятия изоляции для оголения соединяемых жил. Традиционно материалом изолирующей оболочки служат резина, полистирол, фторопласт. Дополнительно внутри изоляцией служат полиэтилен, шелк и лак. В зависимости от структуры токопроводящей части провод может быть одножильным или многожильным.

Под одножильным подразумевается провод, сечение которого образовано изолирующей оболочкой с металлическим сердечником или проводком внутри.

В многожильном проводе металлическая сердцевина образована несколькими тонкими проводками. Они обычно переплетены и представляют свивку, окруженную снаружи изолятором. Часто отдельные жилки покрываются полиуретановым лаком, а в структуру между ними добавляются капроновые нити для повышения прочности провода. Эти материалы, как и матерчатая оплетка снаружи, усложняет процесс снятия изоляции.

В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента.
По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Повреждение изоляция/жилы

Монтерский (кухонный) нож — 3/3
Бокорезы (кусачки) — 4/3
Стриппер — 5/4
Паяльник  или петлевой электровыжигатель — 4/4

В слаботочных телевизионных/компьютерных сетях применяют коаксиальные кабели. В процессе разделки важно аккуратно надрезать и снять изолирующую рубашку, не повредив при этом экранирующую оплетку. Для доступа к центральной жиле она распушивается и удаляется, оголяя ствол. После чего полиэтиленовая изоляция надрезается ножом или специальным приспособлением, обрезок снимается с жилы.
Бифиляр в экране состоит из пары проводов в экране, который для доступа к проводникам также предварительно распушивается на проводки, открывая доступ к каждой жиле.

Важно! Чтобы снять изолирующий материал эмалированного провода сечением меньше 0,2 мм² следует применять паяльник. Эмаль аккуратно удаляется с помощью наждачной «нулевки» перемещением бумаги вдоль проводков.

Как скрутить провода правильно

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм.
Пошагово сращивание проводов между собой можно производить следующим образом:

1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

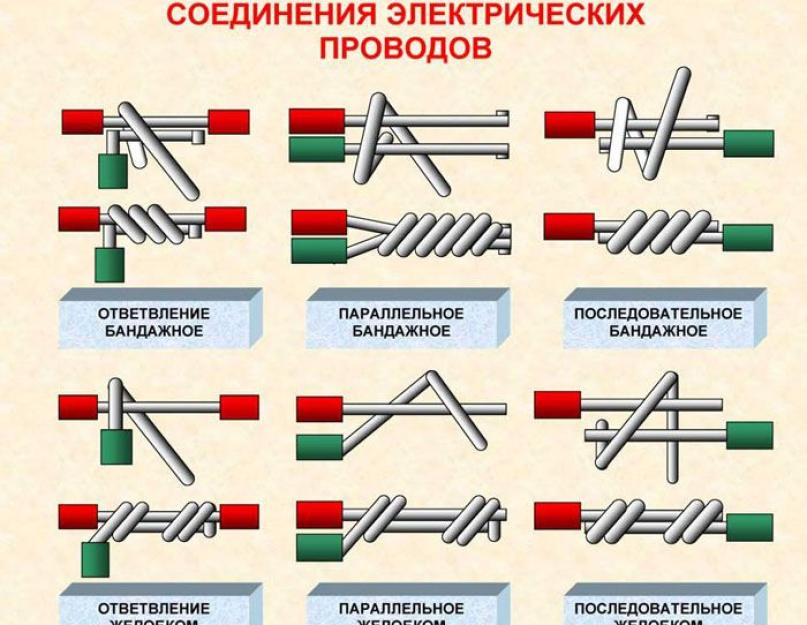

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала.
Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются.
Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

Важно! Медь и алюминий имеют разное омическое сопротивление, при взаимодействии активно окисляются, соединение по причине разной жесткости получается непрочным, поэтому соединение этих металлов нежелательно. В случае крайней необходимости соединяемые кончики следует подготовить – облудить оловянно-свинцовым припоем (ПОС) с помощью паяльника.

Почему лучше обжать (опрессовать) провода

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов. Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ.  Соединение проводов методом обжима применяется для   пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Совет! Спайка проводов внахлест считается самой ненадежной в технологии. В процессе эксплуатации припой крошится и соединение размыкается. Поэтому пред пайкой наложите бандаж, обмотайте кусочком провода меньшего диаметра соединяемые части, или скрутите вместе проводники.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы).  Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу.  Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

Важно! Нельзя перегревать места примыкания. Чтобы не поплавилась изоляция при пайке обязательно используйте теплоотвод. Для этого придерживайте оголенный провод между местом нагрева и изоляцией пинцетом или тонкогубцами.

1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Совет! Во время и после пайки в течении 5–8 с. провода нельзя дергать и шевелить, они должны находиться в неподвижном положении. Сигналом к тому, что структура затвердела, служит приобретение матового оттенка поверхностью припоя (в расплавленном состоянии он блестит).

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

• Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
• Кратковременности процесса сварки не более 1–2 секунд.
• Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Клеммники – самые эргономичные электроустановочные изделия

Правилами ПУЭ, п.2.1.21 предусмотрен вид соединений с помощью сжимов (винтов, болтов). Существует соединение непосредственно с помощью элементов крепежа «на весу», когда сквозь петельки каждого из проводов продевается винт, шайба и фиксируется гайкой с обратной стороны.

Такая инсталляция оборачивается несколькими витками изоленты и считается достаточно практичной и надежной.
Более эргономичны электроустановочные изделия, называемые винтовыми клеммниками. Они представляют контактную группу, размещенную в корпусе из изолирующего материала (пластика, фарфора). Наиболее часто соединение проводов методом с помощью клеммников   встречается в распределительных коробках и электрощитках. Чтобы подсоединить провод, надо его просунуть в гнездо и закрутить винт, прижимная планка надежно закрепит жилу на посадочном месте. К ответному гнезду, закороченному с первым, подключается другой соединяемый провод.

В самозажимных клеммниках типа WAGO провод защелкивается в гнезде, для лучшего контакта применяется специальная паста или гель.

Ответвительные зажимы представляют капитальный вариант винтового клемммника с несколькими закороченными отводами, используются преимущественно на улице и местах с неблагоприятными условиями окружающей среды.

Соединительные зажимы представляют изолирующий колпачок с резьбой внутри, он наворачиваются на скрутку, одновременно сжимая и защищая от механических воздействий.

самые безопасные и надежные методы

В чем особенность? Большой ошибкой будет считать, что, чтобы соединить провода между собой, достаточно сделать скрутку и не забивать себе голову. Такой подход приведет к проблемам, а то и к пожару. Поэтому важно разобраться, какой современный метод соединения подойдет вам лучше всего.

Какие способы существуют? Соединение проводов между собой возможно разными способами: пайкой, сваркой, различными приспособлениями и т. д. Выбрать подходящий начинающему электрику может быть непросто, ведь каждый из этих методов имеет свои особенности.

СОДЕРЖАНИЕ

• Подготовка к соединению проводов между собой
• Можно ли использовать обычную скрутку для соединения проводов
• 8 способов соединить провода между собой без пайки и сварки
• Технология скрутки с термоусадкой
• Использование соединительной гильзы
• Использование гильзы с термоусадкой
• Гильза с термоусадкой и припоем
• Использование клеммной колодки и обжимных наконечников
• Изолированный плоский разъем
• Использование круглого изолированного разъема
• Концевой клеммник
• Пайка и сварка для соединения проводов
• Пайка
• Сварка
• Нюансы соединения между собой проводов из разных материалов и различного диаметра
• Полезные рекомендации по соединению проводов

Подготовка к соединению проводов между собой

Перед тем как соединять провода между собой, их необходимо зачистить от изоляции.

Зачистку провода можно осуществлять с помощью монтерского ножа, но делать то нужно аккуратно, чтобы не повредить токопроводящую жилу и не уменьшить ее сечение. Поэтому здесь важно соблюдать последовательность действий:

1. Зачистку жил от изоляции нужно производить в удобных условиях.
2. Пальцами левой руки (если вы правша) сожмите изолированную жилу.
3. Нож держите в правой руке и без сильного нажима надсеките изоляционный слой – проверьте его твердость. Не повредите жилу: не надсеките и не уменьшите площадь ее сечения.
4. Медленно поворачивая провод пальцами левой руки, надрежьте изоляцию вокруг жилы.
5. После кругового надрезания стяните изоляцию с жилы «чехлом».

Для описанной выше нехитрой операции также было придумано приспособление – стриппер. Им обзавелся уже, наверное, каждый электрик. Это инструмент, позволяющий зачищать концы жил от изоляции, а также помогающий разделывать кабели, которые состоят из большого количества жил.

Для каждого сечения провода у стриппера предусмотрен свой «калибр» с режущей кромкой, а самое главное преимущество такого инструмента заключается в том, что с его помощью гарантированно не происходит повреждения металлической жилы.

Можно ли использовать обычную скрутку для соединения проводов

Еще в конце XX века нагрузки на электропроводку были меньше, а потому вопрос, как соединить провода между собой, был неактуален. Повсеместно практиковался кустарный способ соединения отрезков проводов под названием «скрутка». Два конца зачищались ножом от изоляции на одинаковую длину от среза, а дальше просто скручивались в жгут.

Для лучшего контакта такой жгут потом обжимался плоскогубцами. Затем получившийся хвостик обертывался изолентой так, чтобы не было видно оголенных жил. Вот и готово соединение.

В зависимости от проходящей по такому проводу электрической нагрузки длина жгута для обеспечения качественной передачи тока могла достигать 10 см!

В принципе, если вышеописанное соединение было грамотно заизолировано, то служить скрутка могла десятилетиями, не создавая при этом никакой угрозы для пожарной безопасности. Другое дело, что с тем самым качеством изоляции, с расчетом длины контакта никто особенно никогда не заморачивался, а потому имело место повсеместное нарушение электриками этой технологии.

Часто скрутки практиковались в производственных и складских помещениях, где почти всегда присутствует повышенная влажность. Металл проводов под воздействием паров воды и в присутствии сильного переменного электромагнитного поля, а также в отсутствии качественной герметизации очень быстро окислялся, ухудшалось эффективное передающее сечение. Как следствие, место скрутки начинало нагреваться, пока разрастающаяся коррозия не приводила к возгоранию узла.

Читайте также: «Длина сварочных проводов: требования, нормы, способы увеличения»

Так как же правильно соединить провода между собой?

Современные правила эксплуатации электроприборов (ПУЭ, п. 2.1.21) воспрещают эксплуатацию проводки, в которой имеются скрученные участки. И неважно, выдержаны или нет при этом требования тридцатилетней давности.

А иногда возникает вопрос, как соединить алюминиевые провода между собой. Или даже требуется обеспечить контакт между медной и алюминиевой жилами. Скрутка здесь также недопустима.

Виной всему здесь оксидная пленка, покрывающая любой предмет из алюминия (Al2O3). Она снижает проводимость, вследствие чего может считаться элементом изоляции. И избавиться от такой пленки невозможно – никакой напильник тут не поможет.

Есть и еще одна проблема с алюминием – он имеет высокое значение коэффициента линейного расширения при нагревании. Если задействовать недостаточно толстую жилу, то даже при протекании по алюминиевому проводу тока мощностью хотя бы в 1,5 киловатта в жгуте скрутки произойдет процесс, который электрики называют «самообжатие».

Читайте также: «Сварочный позиционер»

Казалось бы, хорошо – более плотный контакт проводов означает потенциально большую площадь их соприкосновения, что при прочих равных условиях снижает сопротивление и нагревание узла. Но стоит пользователю повернуть выключатель и разорвать цепь, как ток исчезнет, а жилы начнут охлаждаться. Со снижением температуры будет происходить и сокращение их геометрических размеров. Между проводами в скрутке появятся микрозазоры.

«Ну и что!» – скажут многие, – «Еще раз включим – снова все нагреется, расширится и прижмется». Верно, но не так, как сокращалось. В итоге многочисленные циклы нагревания и охлаждения способны разболтать изначально весьма плотную скрутку алюминиевых проводов.

Здесь уместно провести аналогию с поврежденным асфальтовым покрытием: маленькая ямка способна через пару сезонов превратиться в огромную промоину из-за того, что углубление накапливает воду, которая в межсезонье много раз превращается в лед и обратно. А вода имеет свойство расширяться при замерзании. В итоге – меняй асфальт!

Читайте также: «Сварочный стол своими руками»

В общем, чтобы гарантированно избежать появления пожароопасной ситуации, необходимо либо заменять скрутку специальными стыковочными узлами, либо дополнять ее пайкой, сваркой или же обжимом высокого усилия. Расскажем об этом далее.

8 способов соединить провода между собой без пайки и сварки

Технология скрутки с термоусадкой

Как соединить провода между собой без пайки, но чтобы при этом гарантировалась надежность соединения? Зачистим концы проводов от изоляционных слоев не менее чем на 3 см от среза. Далее жилы следует сложить параллельно и скрутить в жгут. Затем продолжения проводов разводятся, а скрутка подворачивается в сторону. Сверху ставится термоусадка.

Соединение получается влагостойким и достаточно длинным, чтобы обеспечить качественный контакт жил между собой для передачи электрической нагрузки без избыточного нагревания. Более того, термоусадка не позволит соединению разойтись при натяжении провода.

Использование соединительной гильзы

Соединительная гильза представляет собой цилиндр, как правило, из ПВХ, который призван прикрывать соединение проводов и защищать его от механических воздействий. Вначале гильза надевается на один из проводов подобно манжете. Затем концы проводов очищаются от изоляции, стыкуются, обжимаются, готовое соединение опрессовывается. Сверху натягивается гильза. Сразу следует отметить, что такое соединение не является герметичным для испарений различных жидкостей.

Использование гильзы с термоусадкой

Технология такого соединения практически ничем не отличается от предыдущей рассмотренной. Лишь только в конце гильза проходит процедуру термоусадки, в результате чего стыковочный узел герметизируется.

Гильза с термоусадкой и припоем

Современные гильзы такого типа содержат внутри припой. После того как вы состыкуете зачищенные от изоляции провода внутри нее, а далее нагреете ее феном, припой внутри расплавится и накрепко спаяет оголенные жилы. Вместе с припоем расплавятся и герметизирующие манжеты по краям гильзы – они обхватят провода и загерметизируют соединение.

Использование клеммной колодки и обжимных наконечников

Клеммная колодка – это соединительный элемент, выполняемый, как правило, из ПВХ. У самой колодки может иметься 1 или множество жил (в зависимости от того, сколько проводов вы соединяете). С каждой стороны каждой жилы на колодке присутствуют обжимные винты. Оголенные провода вставляются в зажимы и закрепляются винтами. Соединение получается надежным, а главное, его можно потом снова разобрать. Но следует отметить, что герметичность обжимная колодка не обеспечивает.

Изолированный плоский разъем

Такие разъемы крепятся на концах оголенных жил посредством обжатия, а далее соединяются по принципу «папа – мама». И здесь нужно внимательно отнестись к двум моментам:

• во-первых, такие разъемы ни в коем случае не обеспечивают герметичность соединения;
• а во-вторых, внимательно следите, чтобы количество «пап» равнялось количеству «мам», иначе останетесь без подходящих для соединения проводов.

Использование круглого изолированного разъема

Такое соединение ничем не отличается от технологии с плоскими разъемами. Оно также не обеспечивает герметичности, однако его удобнее изолировать, например, с помощью термоусадочной гильзы.

Концевой клеммник

Согласно современным ПУЭ соединение проводов скруткой допустимо только в том случае, если при этом задействуется концевой клеммник. Он похож на плоский разъем, только имеет один выход/вход. В него вставляется сплетенный жгут и обжимается винтами клеммника. Сейчас на рынке есть такие разновидности концевых клеммников, которые способны гарантировать влагонепроницаемость соединения.

Пайка и сварка для соединения проводов

Пайка

Как соединить медные провода между собой так, чтобы контакт был максимально надежным? Разумеется, с помощью пайки. Это классический способ соединения проводов. Расплавленный припой образует с медными проводами единое целое. Но следует помнить, что это все справедливо, если спаиваются именно медные жилы.

Для алюминиевых проводов намного более безопасным являются вышеописанные способы прижимного соединения, особенно если речь идет о стыковке алюминиевой и медной жил (здесь лучше использовать плоский или круглый разъем).

Но иногда ничего не остается, как соединить такие провода между собой пайкой. В таком случае используют флюсы – специальные добавки в оловянный припой, благодаря которым удается компенсировать разницу термических линейных расширений различных проводников без потери токопроводимости.

Читайте также: «Сварка арматуры»

Достоинства пайки:

• Данное соединение намного надежнее, чем, например, скрутка.
• Спайка удобна в случае соединения многожильных кабелей.
• Спайка более надежна в эксплуатации.
• И самое главное: спайка – это один из самых дешевых способов монтажа электрических цепей.

Недостатки пайки:

• Требуются большие затраты труда и времени, использование специализированного инструмента, который далеко не всегда находится под рукой.
• От работника требуется наличие квалификации и опыта работы с паяльником.

Но даже с учетом трудоемкости пайки невозможно отрицать, что данный способ монтажа проводки намного более эффективен, чем скрутка.

Сварка

Вместо паяльника можно использовать сварочный аппарат, оснащенный осциллятором (чтобы можно было сваривать тонкие детали). В этом случае будет иметь место особый вид пайки – сварка.

Достоинства сварки:

• По надежности данный способ обеспечения соединения проводов тянет на чистую «десятку».
• Провода проходят нагрев до температуры в 1,5 тысячи градусов и более. Образующийся шарик металла после этого неподвластен никакому линейному термическому расширению.

Читайте также: «Оборудование для сварочных работ»

Недостатки сварки:

• Свариваются обычно только толстые провода. Домашнюю проводку максимум паяют.
• Сварку проводов может осуществлять только тот, кто имеет соответствующую подтвержденную компетенцию.

Нюансы соединения между собой проводов из разных материалов и различного диаметра

Итак, еще раз: почему же не следует соединять в скрутку провода из разных металлов, в том числе отличающих по составу сплавов меди и алюминия? Вот причины:

• Сильное нагревание из-за различных показателей удельного сопротивления.
• Планомерное и неотвратимое ослабевание контакта вследствие разницы термических линейных расширений.

Читайте также: «Стыковое сварное соединение»

Чтобы избежать указанных неприятностей, проводники из разных металлов обычно соединяют при помощи:

• клеммных колодок;
• болтового соединения;
• плоских или круглых разъемов;
• ответвительных зажимов (по факту это то же, что и классические разъемы, только для соединения проводов на улице).

Другие разновидности технологий соединения использовать запрещено.

Читайте также: «Анодное покрытие»

Если же требуется соединить проводники с разными диаметрами, то использовать можно все разновидности коннекторов, нельзя лишь делать скрутку. Обычно применяют следующие виды соединения:

• клеммные колодки;
• плоские или круглые разъемы;
• болтовое соединение.

Ценные рекомендации по соединению проводов

Просто запомните нижеприведенные важные правила:

1. Очень аккуратно используйте нож при очистке жил от изоляции. В противном случае вы можете уменьшить эффективное сечение провода и тем самым увеличить вероятность аварии. Правильнее всего задействовать для этой цели стриппер.
2. Подбирайте диаметры гильз, наконечников и защитных колпачков по размеру.
3. Витки изоленты должны накладываться внахлест и в несколько слоев (не менее трех). Первые и последние витки должны, соответственно, начинаться и заканчиваться на изоляции проводов.
4. Одинокие жилы в зажимах колодок, как правило, держатся слабо. Рекомендуется сгибать концы вдвое или делать из них произвольную петельку.
5. Не стоит относиться к соединенным проводам слишком бережно. Подергайте их, чтобы проверить крепость контакта. Помните – провод обязан держать нагрузку, и не только электрическую.
6. Всегда оставляйте в щитке кабель с запасом. Помните, в случае проведения ремонтных мероприятий это соединение, скорей всего, будет не последнее.

Читайте также: «Цинкование металла»

Сварка и спаивание проводов хоть и гарантируют надежность соединения, но тем не менее являются трудоемкими процедурами. Альтернативных способов соединения проводов между собой достаточно много, и с развитием прогресса их будет становиться все больше. Главное в этом вопросе – проявлять тщательность и аккуратность.

5 различных способов соединения проводов, объяснение

Вы нарисовали схему, разложили компоненты и готовы собрать воедино свой последний электрический проект. Хотя на бумаге все выглядит великолепно, вы обнаружите, что ключевой компонент вашего проекта зависит от провода, который слишком короток для фактической сборки. Ну так что ты делаешь?

За исключением разборки этой детали для припайки более длинного провода, самым простым и надежным способом будет соединить удлинительный провод. Вот пять лучших методов сращивания проводов, которые обеспечат надежное соединение независимо от имеющихся в вашем распоряжении инструментов.

1. Скрутка и лента

2 изображения

Для любого проекта, где вам нужно временное решение, или проекта, который будет в основном стационарным, простое скручивание проводов, обмотанных изолентой, может помочь. Хотя это никоим образом не так жизнеспособно, как другие методы в этом списке, в крайнем случае он, безусловно, может помочь!

Преимущества простого маневра скручивания и изоленты заключаются главным образом в экономичности — не требуются никакие инструменты, кроме рулона изоленты. Из-за характера соединения его можно очень легко переделать или усилить позже; в результате это отличное решение для создания прототипа сборки, прежде чем переходить к более постоянному сращиванию.

Изюминкой этого метода было бы использование проволочной гайки — это маленькие пластиковые колпачки, которые действуют как надежный корпус для размещения витой пары проводов. Хотя они более безопасны, они также немного более громоздки, и их может быть трудно поместить в маленькое шасси.

2. Пайка

Естественный переход от скручивания и ленты к пайке обеспечивает безопасный, электрически надежный и недорогой метод соединения двух проводов. Компромисс для этого двоякий: стоимость приема при покупке качественного паяльника и кривая обучения, связанная с правильными методами пайки. Тем не менее, паяльник для электроники, как крыло для самолета — без него далеко не уедешь.

Связанный: Советы, которые следует учитывать перед покупкой нового паяльника

При сращивании проводов с помощью пайки необходимо помнить о нескольких важных вещах: как определить сплошное паяное соединение и как его выполнить.

Во-первых, обратите внимание на место пайки — правильное соединение будет блестящим и гладким, в отличие от гротескного пятна припоя на двух проводах. Нам нужны блестящие и гладкие, а не комковатые и серые:

2 изображения

Кроме того, место пайки должно быть прочным — хорошенько потяните! Если он разваливается, это может быть слабым местом в вашем проекте — лучше выяснить это, прежде чем ставить все остальное на место.

Для достижения наилучших результатов пайки при сращивании проводов следуйте следующим рекомендациям:

1. Надежно скрутите трос – проверьте рывком.
2. Нанесите флюс на витую пару. Это способствует правильному распределению тепла и обеспечивает плавный поток припоя.
3. Лудите утюг небольшим количеством припоя, чтобы он имел блестящее покрытие.
4. Нагрейте витую пару снизу и нанесите припой сверху. Дайте припою расплавиться и стечь по проводам. Это поможет избежать комков припоя и обеспечить соединение на всем протяжении.

3. Термоусадочный стыковой соединитель

Сочетая в себе надежность паяного соединения с простотой использования скрутки и ленты, термоусаживаемый стыковой соединитель представляет собой простой и чистый способ сращивания проводов. Хотя паяльник не требуется, вам все равно нужен какой-то источник тепла. По словам производителей этих соединителей, лучше всего использовать тепловую пушку.

Чтобы использовать эти разъемы, просто наденьте трубку на один конец соединения, скрутите провода вместе и поместите разъем над витой парой. Как только будет применено достаточное количество тепла, паяное соединение расплавится, соединяя провода. Одновременно с этим термоусадочная пленка сожмется, обеспечивая аккуратный и замкнутый раствор для припоя.

Основным недостатком этих соединителей является стоимость — вам не только нужен специальный термофен, но и сами соединители стоят намного больше, чем эквивалентный припой и термоусадка, из которых они состоят. Тем не менее, это быстрое и чистое решение.

4. Обжимной стыковой соединитель

Для чего-то, что обладает прочностью припоя, но не нагревается, лучше всего использовать обжимное соединение. Требуется только обжимной инструмент и соответствующие соединители, обжим обеспечивает сверхпрочное соединение с минимальными затратами.

По сути, при обжатии провода сжимаются в соединительный элемент; сильное давление и трение обжимного инструмента обеспечивают газонепроницаемое соединение, что помогает предотвратить коррозию проводов. Обжимные соединения чрезвычайно механически прочны и очень устойчивы к механическим нагрузкам, что делает их идеальным соединением для проекта, который будет выполняться в движении или вне зависимости от погодных условий.

Недостатком такого механически прочного соединения является то, что оно необратимо. В отличие от паяного соединения, которое при необходимости можно расплавить и переделать, обжимное соединение — это одно и то же.

Связанный: Не выбрасывайте, перепрофилируйте: крутые идеи DIY с использованием старых кабелей и проводов

5. Клеммные колодки

Клеммная колодка, один из самых быстрых и громоздких способов сращивания проводов, обеспечивает гибкое соединение без использования каких-либо специальных инструментов. Если у вас есть отвертка, вы можете использовать клеммную колодку.

Подобные по конструкции винтовым клеммам, которые часто используются в оборудовании Hi-Fi, клеммные колодки формируют соединения, физически закрепляя концы проводов на месте. Контакт между двумя терминальными входами соединяет провода, и выполняется соединение.

Эти устройства идеально подходят для простого подключения и соединения более двух проводов вместе. Вместо того, чтобы пытаться спаять несколько проводов вместе, простая клеммная колодка может обеспечить контакт между десятками проводов одновременно.

Соединения — максимально эффективное использование имеющихся у вас проводов

Независимо от того, соединяете ли вы провода меньшего размера для перекрытия зазора или лучше интегрируете существующие компоненты в свои проекты, сращивание проводов — это бесценный навык, который нужно иметь на поясе с инструментами. Имея немного ноу-хау, вы можете превратить этот клубок обрезков кабелей в сокровищницу проводных решений.

Как подключить электрические провода к клеммам крепления

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным профсоюзным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 12. 12.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик по электромонтажным работам с 36-летним опытом работы в области электромонтажных работ в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Пол Катлер / Wikimedia Commons / CC BY 2.0

Обзор проекта

При подключении электрических проводов к электрическим выключателям и розеткам есть два способа сделать это, но профессионалы рекомендуют только один из них.

На задней части корпуса выключателя или розетки вы увидите вставные соединительные отверстия, которые позволяют вам просто надавить на конец оголенного провода, чтобы выполнить подключение проводов. Хотя это может показаться очень удобным способом сделать это, практически ни один профессиональный электрик и несколько опытных мастеров-любителей никогда не используют эти вставные фитинги — в основном потому, что у них есть опыт ослабления этих соединений.

Хотя эти вставные соединения по-прежнему разрешены Underwriters Laboratories (UL), они не очень надежны и со временем часто ослабевают. Ослабленные вставные фитинги могут вызвать искрение, точечную коррозию поверхности вокруг соединения, искрение и накопление тепла. Если вам необходимо использовать эти вставные соединения, всегда проверяйте провода, потянув за них, чтобы убедиться, что соединение действительно плотное. Однако лучше вообще избегать их в пользу использования более надежных соединений с винтовыми клеммами.

Каждое устройство выключателя и розетки имеет стандартные винтовые клеммы по бокам корпуса устройства. Это клеммы подключения, которые лучше всего использовать, так как нет никаких сомнений в том, что соединения будут правильными, когда вы закончите свой проект. В этой статье рассматривается правильная техника использования этих винтовых клемм.

Предупреждение

Плохое электрическое соединение является одной из основных причин проблем с электричеством в доме. Обеспечьте безопасность своей семьи и избегайте проблем с электрическим подключением, освоив эту простую технику надежного и безупречного электрического подключения к выключателям и розеткам.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Плоскогубцы с длинными губками
• Отвертка

1. Снимите изоляцию

   Используйте пару инструментов для зачистки проводов или комбинированный инструмент, чтобы снять примерно 3/4 дюйма изоляции проводов с каждого подключаемого проводника. Будьте осторожны, чтобы не порезать сам металлический провод; использование надлежащего отверстия на инструменте для зачистки проводов предотвратит это.


2. Подготовьте провода

   Используйте плоскогубцы с длинными губками, чтобы согнуть открытый металлический кончик проволоки в J-образный крючок. Этот изгиб позволит проводу полностью обернуться вокруг винтовой клеммы, при этом изоляция не будет касаться головки винта.


3. Соедините провода

   Оберните проволочный крюк вокруг винтовой клеммы так, чтобы при закручивании винта крючок затягивал провод в закрытом состоянии, а не заставлял его открываться. По сути, это означает, что провод должен быть обмотан вокруг винтовой клеммы по часовой стрелке, если смотреть на головку винта сверху.

   Совет

   Всегда проверяйте, подключаете ли вы правильные провода к правильным винтовым клеммам. На розетке винтовые клеммы бронзового или латунного цвета предназначены для подключения к горячим проводам (которые обычно имеют черную или красную изоляцию).
