Соединение секций радиаторов биметаллических: Как соединить биметаллические радиаторы между собой и батареи: собрать и нарастить правильно

Как добавить секции к биметаллическому радиатору, что потребуется из инструментов, пошаговая инструкция.

Отопительные радиаторы согревают нас своим теплом всю зиму. При установке новых батарей или замене старых следует учитывать, что для разных помещений может потребоваться разное количество секций радиатора. Это зависит от площади помещения, типа термобатареи, коэффициента теплоотдачи, уровня теплоизоляции дома или квартиры. Иногда возникает необходимость нарастить батарею. Давайте рассмотрим как добавить секции к биметаллическому радиатору.

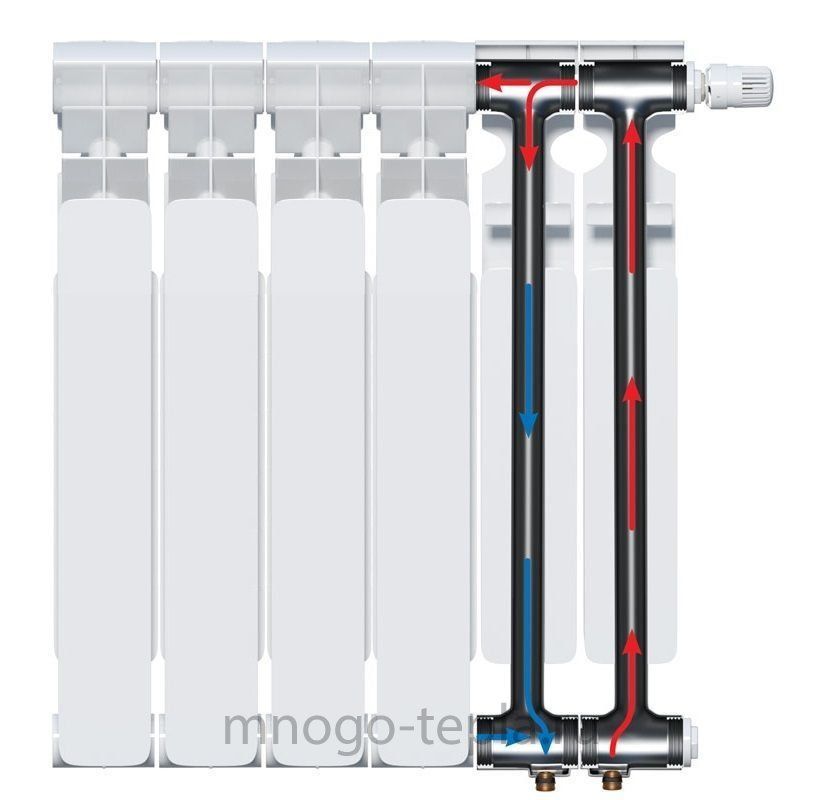

Что такое биметаллический радиатор

Содержание статьи

  • 1 Что такое биметаллический радиатор
  • 2 Подготовка к работе
  • 3 Приступаем к работе
  • 4 Что делать, когда нет кранов или воды в системе

Это самый популярный тип батарей на сегодня. Они аккуратные, легкие в монтаже, отлично вписываются в современный интерьер, не требуют регулярной покраски. Характерной особенностью таких термоэлементов является конструкция из двух металлов.  Внутренняя часть делается из стали, а внешняя – из алюминия. Это позволяет сделать крепкую основу, стойкую к высокому давлению и гидроударам в центральном отоплении, и эффективную внешнюю часть корпуса с высокой теплоотдачей. Биметаллические радиаторы идеально подходят для многоквартирных домов любой высоты. Единственным минусом можно считать только их стоимость.

Подготовка к работе

Следует отметить, что секции продаются поштучно, поэтому всегда можно докупить необходимое количество. Важно брать комплектующие одного производителя. Тогда можно быть уверенным, что все элементы будут одинаковыми и внешне, и с точки зрения рабочих параметров собранного радиатора.

Для работы вам понадобится:

  • Разводной ключ с диапазоном работы от 0 до 35 мм.
  • Ключ для радиаторов. Можно использовать самодельный, но для его изготовления потребуется приложить немало усилий. Лучше купить готовый.
  • Паронитовые прокладки – по 2 штуке на каждую добавленную секцию. По одной на каждый ниппель. Устанавливаются по центру резьбы.
  • Ниппели – по 2 штуки на каждую добавленную секцию. Часто идут в комплекте при продаже.

Ключ для алюминиевых радиаторов

Приступаем к работе

  1. Перекройте доступ воды к батарее с помощью запорных кранов на входе и выходе. Даже если воды в магистрали нет. Если у вас однотрубное отопление, и перед батареей нет байпаса, то перекрывать батарею можно только в аварийных ситуациях. Иначе вы оставите без тепла всех соседей!
  2. Открутите разводным ключом гайки крепления радиатора к трубам теплоснабжения. При наличии воды подставьте небольшую емкость для ее сбора. Начните откручивать нижнее крепление. Если вода слишком горячая, дайте время остыть термобатарее, чтобы не обжечься. Слейте воду, затем открутите верхний крепеж.
  3. Снимите радиатор с креплений на стене. Добавлять секции будет удобнее, когда он будет лежать горизонтально. Это поможет точно подогнать их между собой.
  4. Открутите глухие пробки на одной из сторон термобатареи разводным ключом. Через эти сквозные отверстия будет вставляться радиаторный ключ.
  5. Возьмите ниппели и наденьте на них прокладки, ближе к центру. Ниппель имеет до середины правую резьбу, а дальше левую. За счет этого одновременно закручивается в обе секции. Прокладки позволяют сделать место соединения герметичным. Паронитовые прокладки более стойкие к высоким температурам, они имеют длительный срок службы. Иногда используют резиновые.
  6. Установите ниппели между соединяемыми секциями. Попробуйте их наживить вручную, сделав один или полтора оборота. Если радиаторы новые – это будет очень легко.
  7. Возьмите радиаторный ключ, вставьте его на необходимую глубину через боковое отверстие секции. Сделайте два оборота одного ниппеля, потом сделайте столько же в нижней части батареи. Постепенно поворачивайте ниппели на одинаковое количество оборотов пока полностью не соедините секции. Важно делать небольшое количество оборотов, чтобы избежать перекоса между секциями, и добиться равномерного прилегания.
  8. Поставьте боковые заглушки на крайней секции термобатареи.
  9. Установите радиатор на стену и подключите его обратно к магистрали.
  10. Когда добавляется больше двух секций, возможно, придется дополнительно установить еще одну петлю для крепления батареи на стене.

Самое время проверить качество своей работы. Если перед радиатором установлены краны, то можно их открывать. Вода заполнит батарею и можно осмотреть места соединения. Если не наблюдается течь – значит вы справились с работой на «отлично»!

Установка биметаллических радиаторов своими руками, об можно почитать по ссылке.

Что делать, когда нет кранов или воды в системе

Краны необходимо обязательно установить. Раз уж вы сняли термобатарею, то позаботьтесь о необходимых элементах на будущее. Они помогут перекрыть воду в случае аварийных ситуаций и позволят избежать затопления соседей.

В летний период вода из магистрали, как правило, сливается коммунальщиками. Но оставить радиатор без проверки на герметичность до начала отопительного сезона будет большой ошибкой. Во время тестов и запуска отопления вас может не оказаться дома. Последствия могут быть печальными не только для вашего, но и для соседского ремонта.

Качество сборки можно проверить с помощью сжатого воздуха. Для этого потребуется компрессор. Можно использовать автомобильный, если нет стационарного, но придется дольше ждать пока он накачает необходимый объем. Это наиболее безопасный и разумный способ проверки. Если воздух нигде не выходит (можно проверить мыльным раствором), значит и вода не протечет. Можно устанавливать радиатор на место.

Лучше позаботиться о правильном соотношении мощности термобатареи и площади помещения еще на этапе установки. Однако, при необходимости можно исправить ситуацию. По этой схеме можно добавить любое количество дополнительных секций. Помните, что когда их слишком много, то в помещении также будет дискомфорт. Лучше всё делать в меру. О расчете необходимого количества секций такого радиатора мы писали ранее.

Предлагаем посмотреть видео, как удлинить биметаллический радиатор:

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

0

3D рендеринга. Радиатор центрального отопления с множеством секций. Фото ©Dezay 251820490

3D-рендеринг. Радиатор центрального отопления с множеством секций. Стоковое фото ©Dezay 251820490

Изображения

ВидеоРедакцииМузыка и звуковые эффекты

Инструменты

ПредприятиеЦены

Все изображения

ВойтиРегистрация

Удалить BG

Образец

Чтобы загрузить это изображение,


Уже зарегистрированы? Войти

Нажимая Зарегистрироваться, вы соглашаетесь с Depositphotos
Членское соглашение

3D визуализация. Радиатор центрального отопления с множеством секций. Белый радиатор отопления на заднем плане.

— Фото автора Dezay

Получите это изображение всего за $1,44 с нашим новым гибким планом

Попробуйте сейчас

Похожие лицензионные изображения:

Та же серия:

3D-рендеринга. Радиатор центрального отопления с множеством секций. Белый радиатор отопления на черном фоне. 3D рендеринг. Радиаторы центрального отопления с множеством секций. Многие белые радиаторы отопления на белом фоне. 3D рендеринг. Радиатор центрального отопления с множеством секций. Белый радиатор отопления на белом фоне. 3D рендеринг. Автомобильный аккумулятор на синем фоне. Кислотный аккумулятор для запуска авто. 12-вольтовый автоматический аккумулятор3D рендеринг. Аккумулятор 24В для грузовика. Аккумулятор коммерческого транспорта. Черный аккумулятор для грузовиков, запасные части3D рендеринг. Радиаторы центрального отопления с множеством секций. Многие белые радиаторы отопления на белом фоне. 3D рендеринг. Аккумулятор 24В для грузовика. Аккумулятор коммерческого транспорта. Черный аккумулятор для грузовиков, запасные части3D рендеринг. Аккумулятор 24В для грузовика. Аккумулятор коммерческого транспорта. Черный аккумулятор для грузовиков, запчасти. автозапчасти для грузовиков для грузовиков 3D рендеринга. 24-вольтовая батарея для грузовика на белом фоне. Аккумулятор коммерческого транспорта. Черный аккумулятор для грузовиков, запчасти. автозапчасти для грузовиков Новые зимние шины с современным протектором на черном фоне. 3D-рендеринг изображения с высоким разрешением. Шины для грузовиков и легковых автомобилей. Высококачественное изображение синего 10-футового транспортного контейнера на белом фоне. Десятифутовый морской контейнер 3d render3D рендеринг. Аккумулятор 24В для грузовика. Аккумулятор коммерческого транспорта. Черный аккумулятор для грузовиков, запчасти

Usage Information

Вы можете использовать это бесплатное фото «3D-рендеринг. Радиатор центрального отопления с множеством секций. » для личных и коммерческих целей в соответствии со Стандартной или Расширенной лицензией. Стандартная лицензия распространяется на большинство вариантов использования, включая рекламу, дизайн пользовательского интерфейса и упаковку продуктов, и позволяет издавать до 500 000 печатных копий. Расширенная лицензия разрешает все варианты использования в рамках Стандартной лицензии с неограниченными правами печати и позволяет вам использовать загруженные стоковые изображения для продажи товаров, перепродажи продукта или бесплатного распространения.

Вы можете купить эту фотографию и скачать ее в высоком разрешении до 5924×3950. Upload Date: Mar 19, 2019

    Tools

    online background eraser free background video eraser upload image search image size upscaler

    Depositphotos

    Language

    Information

    • Frequently Asked Questions
    • All Documents
    • Available on
    • Доступно на

    Контакты и поддержка

    • +90-850-390-2134
    • Свяжитесь с нами
    • Depositphotos Отзывы

    © 2009-2023. Depositphotos, Inc. США. Все права защищены.

    Вы используете устаревший браузер. Чтобы работать в Интернете быстрее и безопаснее, бесплатно обновитесь сегодня.

    отзывов. Подключение к радиатору Sira

    Радиаторы отопления Sira от известного итальянского производителя подходят для установки в различных типах помещений – как общественных, так и жилых. Производитель занимается производством алюминиевых и биметаллических отопительных приборов.

    В процессе производства используются технологии, обеспечивающие эффективную работу по обогреву помещений при достаточно низких энергозатратах.

    По отзывам потребителей конструктивные особенности приборов способствуют устойчивости к скачкам давления, высокой теплоотдаче, что обеспечивает надежность работы радиатора и системы отопления в целом.

    Прочность

    При производстве биметаллических радиаторов используется технология Sira, подразумевающая заполнение стальных каналов для движения теплоносителя высококачественным алюминиевым сплавом.

    Конструкторы разработали швеллеры особой конфигурации из специального стального сплава. Благодаря этому обеспечивается рекордная механическая прочность нагревательных приборов, устойчивость к агрессивным средам и высокая теплоотдача.

    Радиатор Sira рассчитан на то, чтобы выдерживать резкие перепады температуры и давления, которые так часто случаются в тепловой сети.

    Надежность и герметичность

    Применение кольцевых резиновых термостойких прокладок при сборке секций в единое отопительное устройство позволило добиться абсолютной надежности и герметичности конструкции, в отличие от других систем с прокладками из паронита. Благодаря отсутствию «карманов» в нижней части секций (шламонакопителей) возможность образования газов (в том числе водорода) сведена к минимуму.

    Теплоотвод

    Технология производства этих приборов была усовершенствована итальянскими специалистами и позволила разработать биметаллические радиаторы Sira с отличной теплоотдачей. Максимальный температурный режим теплоносителя 110°С.

    Покрытие

    Радиатор Sira покрыт порошковой эмалью класса А по инновационной триботехнологии. Это невероятно гладкое покрытие, напоминающее керамику.

    Гарантия

    Производитель гарантирует бесперебойную работу радиаторов Sira в течение 20 лет, но только при использовании оригинальных комплектующих, а также соблюдении требований по установке.

    • Давление опрессовки — 60 атм.
    • Максимально возможная температура теплоносителя 110°С.
    • Рабочее давление — до 40 атм.

    Основные виды

    На сегодняшний день производитель может предложить своим покупателям следующие виды отопительных приборов:

    • Гибридные и биметаллические радиаторы.
    • Алюминий — прессованный и литой.
    • Полотенцесушители.
    • Стальные электрические батареи.

    Кроме того, следует отметить, что любой радиатор Sira перед поступлением в продажу проходит испытания на совместную работу со всеми типами котлов – от твердотопливного оборудования до современных конденсационных устройств. При этом учитываются характерные отличия, которые присущи алюминиевым и биметаллическим радиаторам.

    Радиаторы биметаллические Sira: отзывы

    В настоящее время лидером продаж являются биметаллические приборы Sira. При разработке их конструкции были учтены все проблемы и недостатки, которые могут возникнуть в процессе эксплуатации.

    Секционный биметаллический радиатор Sira на первый взгляд мало чем отличается от аналогичного оборудования других марок. Главной отличительной чертой обогревателей Sira является отсутствие сварочных швов. Каждая секция изготавливается методом литья на собственных производственных мощностях. Это значительно снижает вероятность протечек при повышении давления. Ведь очень часто причиной нарушения герметичности радиаторов являются сварочные швы.

    По отзывам потребителей данное оборудование имеет следующие особенности:

    • Небольшое количество охлаждающей жидкости, которая распределяется по каналам устройства и тем самым обеспечивает быстрый нагрев.
    • Благодаря особой конфигурации внешних краев секции устройства обеспечивается оптимальная конвекция воздушного потока.
    • Канал охлаждающей жидкости изготовлен из специального сплава нержавеющей стали. Он полностью защищает от коррозии.

    Все отопительное оборудование Sira окрашено в белый цвет RAL 9010 по технологии порошковой обработки. Поэтому, если есть необходимость изменить цвет, заводской слой удалять не следует. Для этого лучше всего использовать специальные краски.

    Sira RS Bimetal

    Биметаллические радиаторы Sira (отзывы это подтверждают) считаются самыми прочными и надежными. К ним относится модель Sira RS 500, где последняя цифра указывает на расстояние между осями. Компания позиционирует такие радиаторы как оборудование премиум-класса. Для установки необходимо знать следующие технические данные:

    • Максимально допустимое давление 40 бар.
    • Ширина секции 80 мм.
    • Диаметр соединения 25 мм.

    В отзывах на эти радиаторы часто упоминается важность правильной подвязки. Термостат является его основным элементом.

    В среднем радиатор Sira RS Bimetal стоит около 1200 руб.

    .0169
    87-95 0.165 145
    572 500 87-95 0.199 201
    672 600 87-95 0.216 230
    772 700 87-95 0.233 258
    872 800 87-95 0.250 282

    Sira Gladiator

    Для комплектации системы отопления более доступными обогревателями компания предлагает своим покупателям линейку моделей серии Gladiator. Внешне они практически не отличаются от предыдущей версии. Отличие лишь в нескольких худших технических характеристиках.

    Одну секцию радиатора Sira Gladiator можно приобрести за 750 руб.

    Высота, мм Расстояние между осями, мм Depth, mm Heat dissipation, W
    273 200 80 92
    423 350 80 148
    573 500 80 185

    Подключение радиаторов Sira

    Любая из перечисленных ниже схем подключения может быть реализована в системе отопления с принудительным движением теплоносителя, иначе говоря, с насосным оборудованием. Типы подключения:

    • Одностороннее соединение. Подающий трубопровод расположен сверху, а обратный – снизу. Такой способ подключения обеспечивает равномерный прогрев каждой секции нагревателя. Это идеальный вариант для владельцев одноэтажных особняков и вилл.
    • Нижнее соединение. Хорошее решение для систем отопления, в которых предусмотрено расположение трубопроводов в конструкции пола. Подающий и обратный трубопроводы подведены к нижним патрубкам, расположенным на противоположных участках. Недостатком этой схемы является неравномерный нагрев верхней части радиатора.
    • Диагональное соединение. Этот вариант предполагает использование колпака и крана Маевского, а также большого количества секций. Подающий трубопровод находится сверху, обратный трубопровод – снизу. При таком способе подключения теплоноситель равномерно заполняет радиатор, что способствует максимальной теплоотдаче. Повышается КПД системы — потери тепла снижаются до 2%.

    Пошаговая инструкция

    • В первую очередь необходимо сделать разметку для последующей установки кронштейнов.
