Соединение сэндвич труб дымохода: Соединение труб дымохода — интернет-магазин Pech.ru

Технические характеристики и способы монтажа печных сэндвич труб / Дымоходные трубы / Предназначение труб / Публикации / Санитарно-технические работы

Для отвода дымовых газов от отопительного оборудования, работающего на топливе, нужна дымовая труба. Современные дымоходы для предприятий, многоквартирных домов и частных домовладений состоит из отдельных секций трубы сэндвича для печей, отопительных котлов и котлов-утилизаторов. Конструкция трубных элементов двустенная – «труба в трубе», со слоем теплоизоляции между металлическими обечайками.

Утеплённые двухслойные трубы на рынке

Производителей таких труб много, в том числе и полукустарного производства. При покупке сборных частей дымохода нужно запрашивать сертификаты качества. Рассмотрите фото изделий фирм-производителей, чтобы не приобрести некачественный товар – с жестью вместо металла, из стали не соответствующей марки, с дешевой теплоизоляцией. Если на качественные сэндвич трубы гарантийный срок может составлять до 50 лет, то подделки прогорят меньше, чем за год и могут привести к поломке отопительного оборудования.

Российские производители

Компания AGNI (Новосибирск) производит эмалированные сэндвич трубы под торговой маркой Lokki. Основные российские производители, выпускающие сэндвич дымоходы из нержавеющей стали, публикуют различные технические характеристики своих изделий.

«Вулкан», Москва

• Трубы – сварные «стык в стык», из стали AISI-321 (Германия) толщиной 0,5 мм и диаметром до 700 мм.
• Теплоизоляция – Rockwool (Дания).
• Максимальная температура – до 1000 °С.
• Технический ресурс – 50 лет.

«Универсал», Воронеж – ТМ FERRUM

• Диаметр – до 300 мм.
• Температура – до 700 °С.

Схема сборки дымохода FERRUM

«Балвент», Калининград

• Трубы – нержавеющие марки стали: AISI 316L (внутренняя) и AISI 304 (наружная).
• Теплоизоляция – минеральная вата.

Rosinox, г. Клин, Московской обл.

• Утеплитель – БСТВ (базальтовое волокно).
• Два исполнения по температуре: до 450 °С и до 700 °С

Зарубежные производители

Зарубежные производители печных сэндвич труб, выпускают изделия из кислотостойкой и жаростойкой стали, меди. Перечислим лучшие из них.

Buderus, Германия

Основная продукция компания – котлы. Трубы на российском рынке встречаются реже. Остерегайтесь подделки.

Schiedel permeter, Германия

Устройство трубы Schiedel permeter

• Трубы – внутренняя из нержавеющей стали AISI 444 толщиной 0,6 мм, наружная – из оцинкованной, толщиной 0,5 мм.
• Температура длительной эксплуатации – 540 °С.
• Выдерживает кратковременные «пики» – до 1100 °С.
• Теплоизоляция – Superwool (керамоволокно).
• Технический ресурс системы – 10 лет.

Bofill, Испания

Медная наружная обечайка Bofill

• Основная модель: Трубы из сталей AISI 304 (внешняя, толщиной 0,4 мм) и AISI 316L (внутренняя) – нержавеющие марки.
• Эксклюзивная модель – наружные трубные элементы из меди, толщиной 0,5 мм.
• Утеплитель – базальтовая вата.
• Температура рабочая – до 500 °С.
• Температура «пиковая» – до 750 °С.

Монтаж дымоходов из модульных сэндвич труб

Задача установки печных труб сэндвич – удаление дымовых газов и защита отопительного оборудования от конденсата. Теплоизоляция трубных элементов не позволяет дыму быстро остыть, снижая тягу и образовывая конденсат. Таким образом, газы имеют температуру выше точки росы даже после водогрейных котлов-утилизаторов.

Расчет высоты трубы

Виды соединений элементов дымохода

Вариантов соединений при монтаже может быть несколько:

• по конденсату;
• по дыму;
• фланцевое;
• сварное;
• байонетное.

Фланцевое и сварное соединение образует нетеплоизолированные участки – «мостики холода». Трубы, имеющие конструкцию для соединений «по конденсату» и «по дыму», имеют одно отверстие меньше условного диаметра, а второе больше. Соединение «по дыму» образуется установкой труб широкой частью вниз. При этом аэродинамическое сопротивление тракта снижается, но на этапе разогрева печи появляется риск попадания конденсата в теплоизоляционный слой дымохода. При соединении «по конденсату», элементы устанавливаются широкой частью вверх. Для сэндвич труб это лучший способ. Байонетное соединение образуется между прорезями на одном конце трубы и выпуклостями на другом и монтируется поворотом вокруг оси.

Элементы системы дымоудаления

Для монтажа печных труб сэндвич требуется определенный набор элементов. Дымоход начинается от печи стартовой муфтой, имеет небольшой участок с уклоном к полу (защита от конденсата), конденсатосборник, участок, обеспечивающий доступ в систему (ревизия), отводы, тройники, специальные модули прохода через стены и кровлю (разъемный адаптер, зависящий от класса пожарной опасности материалов строения) и наружные элементы – дефлектор, конусную часть и оголовок.

Существуют различные варианты установки системы дымоудаления. Трубу после печи можно вывести наружу через стену или через кровлю в высокой или низкой её части. В зависимости от расположения, высота и схема выходной группы будет отличаться. В любом случае монтаж ведется снизу вверх и с учетом безопасных расстояний до частей интерьера, склонных к возгоранию. При прохождении стен и крыши нужно обеспечить герметичность строения негорючими материалами. Если требуется установить наружную трубу выше, чем на 1,5 м от уровня кровли, её следует дополнительно закрепить растяжками.

Вывод трубы через крышу и стену

Самостоятельный монтаж двухслойных теплоизолированных труб возможен при условии соблюдения требований пожарной безопасности.

Видео: монтаж дымохода Вулкан

выбор, соединение, установка своими руками

Практически для любого здания, независимо от его предназначения, требуется дымоход, тем более, если в помещении установлена печь или даже обычный камин. Система дыоотведения должна обязательно отвечать положенным нормам и монтироваться, согласно принятых строительных правил и рекомендаций. Главные критерии, которым должна отвечать и сэндвич труба для вашего дымохода – это обеспечение надежной, безопасной и эффективной работы по выводу газов и прочих вредных веществ, имеющих свойство образовываться во время горения.

Если перед вами только встал вопрос выбора конструкции, вы еще не знаете всех нюансов и особенностей, предлагаем изначально обратить ваше внимание на такую конструкцию, как сэндвич трубы. Подобные системы оптимальны сразу по нескольким основным причинам. К примеру, установка конструкции из сборных систем, таких как сэндвич, не требует сложных технологических сооружений, вы справитесь даже в одиночку. Кроме того, подобные дымоходы по своим свойствам и характеристикам обслуживания зарекомендовали себя, как достаточно прочные и износостойкие дымоходы.

Устройство дымохода из сэндвич труб

Такие системы представляют собой конструкцию, в основе образованую с помощью двух контуров, которые между собой в свою очередь разделяются ощутимым слоем утеплителя. Как правило, изоляционный слой составляет около 50-60 мм.

Базальтовая теплоизоляционная скорлупа для дымоходов

Изоляцию используют из таких материалов:

• Базальтовая вата.
• Минеральное волокно.

Среди основных преимуществ или даже качеств таких материалов, можно отметить невероятные огнестойкие характеристики, высокую устойчивость к воздействиям химических реагентов и осадков.

Контур изнутри зачастую берется за основу только из металлов «нержавейки», состав которой может включать в некоторых случаях даже молибден. Наружный контур многие производители стараются сделать из обычного оцинкованного металла. Это делается для того, чтобы уберечь конструкцию от воздействия холодных температур, ведь не секрет, что именно оцинковка отлично справляется даже с большими перепадами минусовых показателей. Сэндвич труба для дымохода в таком случае обладает увеличенными износостойкими характеристиками и может служить даже в северных районах.

Сэндвич труба имеет трехслойную структуру, в середине находится изоляционный материал

Что касается утеплителя, то здесь все банально просто, им «обертывается» внутренняя труба, поверх чего после вставляется металлический кожух из оцинковки.
Учитывайте тот факт, что дымоход труба сэндвич должна обязательно быть оборудована специальным зонтиком, которым предотвращает засорение системы и попадание влаги.

Кроме того, особых условий требует к себе не только конструирование оголовка, но и соединения всех отрезков, которые обязательно должны быть хорошо за герметизированы. Устанавливается сэндвич труба для дымохода независимо от положения котла, разрешается внутри и снаружи здания. При монтаже нужно учитывать особенности крепления и расположения отрезков, их расположение по отношению к предыдущему отрезку. Подробней о технологии укладки, будет немного позже.

Технические характеристики сэндвич трубы для дымохода

Такой дымоход, как сэндвич подразумевает различие не только по размерам, но и по весу, а также диаметру. Поэтому производя расчет в обязательном порядке нужно ориентироваться на подобные показания. По техническим характеристикам, все подобные дымоходы подразделяются на такие подвиды:

• Одностенные.
• Двухконтурные.
• Одноконтурные.
• Гофрированные.
• Гибкие.

Также не забывайте, что по техническим нормам и свойствам, наиболее оптимально собирать конструкции из отрезков метровой длины. Кстати, в последнее время, заводы такими размерами только и оперируют.

Комплектующие для сэндвич дымоходов

У каждого из видов есть свои преимущества, а главное особенности монтажа, но об этом узнаете в другой статье посвященной монтажу сэндвич дымохода. Здесь же приведем примеры общих параметров. Среди главных особенностей такой конструкции дымохода сэндвич, выделяют удивительные параметры работы и износостойкости. При благоприятных условиях, система может прослужить порядка 20 лет, естественно, с оговоркой, что вся конструкция изначально была собрана правильно.

Также не забывайте, что правила монтажа сэндвич элементов напрямую касаются диаметра сэндвич трубы. Не забывайте обращаться к инструкции и рекомендации к вашему котлу либо печи, потому что большинство производителей на сегодня требуют к своей продукции определенные правила взаимодействия. К примеру, ни в коем случае, не устанавливайте в котел с патрубком 100 мм, трубу больших размеров, даже если используется переходник специальный. Котел может попросту не справится с таким напором тяги, либо наоборот не станет разгораться из-за завихрений. В общем, очень много всевозможных нюансов, которые следует придерживаться каждому домовладельцу.

Плюсы и минусы дымоходных труб сэндвич

Для начала нужно вспомнить, что собой представляет подобная конструкция. Как выше уже разобрались – это многослойный «пирог». Проще говоря – это две трубы вставленные друг в друга и имеющие между собой прослойку из утеплителя. Таким обозом дымоход уберегается с одной стороны от воздействия горячих газов, с другой холодных температур.
Итак, для начала перечислим основные достоинства, которые могут выделяться на фоне других труб:

• Универсальность. Подразумевается возможность использования для самых разных материалов, не зависимо от типа дома.
• Компактность.
• Легкость монтажа.
• Эстетичность.
• Пожаробезопасность.
• Возможность установить дымоход на абсолютно любом типе крыши, стропильная система не становится преградой.
• Многослойность обеспечивает меньшее оседание сажи и копоти, а также образования конденсата.

К недостаткам можно отнести некоторые проблемы, к примеру:

• Стоимость. По сравнению с другими разновидностями, действительно высокая стоимость.
• Небольшой срок эксплуатации. Хотя данный факт является противоречивым, но все же некоторые дыма отводящие системы готовы прослужить гораздо дольше.

Как видим, даже парочка ни значительных недостатков не способна перекрыть все преимущества таких систем. Кстати, если для вас серьезное значение имеет первый пункт, касающийся цены конструкции, то можно сэкономить, если сделать хорошую сэндвич трубу своими руками. Как правило, лучшие дымоходы получаются своими руками, когда человек знающий дело, создает что-то конкретно под себя.



Рекомендации по выбору

Подбирая элементы конструкции, многие упускают из вида сочетание диаметра труб и сечение патрубков источника отопления. Принято считать, что сечение рабочей зоны канала не должно быть меньше выходящего патрубка. Кроме того, не забывайте учитывать требования, которые возлагаются на сэндвич для дымохода, а именно нормы СНиПов. Согласно им, сечение «привязано» к мощности котла, печи. Итак:

1. до 3,5 КВ. – не менее 195 кв. см.
2. до 5,2 КВ. – не менее 290 кв. см.
3. до 7 КВ. – не менее 380 кв. см.

Кроме того, обращайте внимание на толщину утеплителя. Значение в пределах:

• 250 градусов равны 30 мм.
• 400 градусов не менее 50 мм.
• Свыше 800 градусов не менее 100 мм. Сюда относятся твердотопливные котлы.

Кстати, уточняйте не только саму толщину, но и диапазон тех температур, при которых подобный утеплитель разрешается эксплуатировать. Для примера, температуру в 850 градусов, способны выдержать далеко не все базальтовые утеплители.

Не стоит пренебрегать правильным выбором маркировки самой стали. Для наглядного примера нужно обратить внимание на свойства, простая оцинковка скорей подходят для маломощных газовых котлов. Твердотопливные, а также напольные газовые, должны иметь дымоход из стали по маркировке не меньшей АИС 439 с прибавкой в сплав титана. В некоторых случаях требуется использование стали маркировки АИС 316И или АИС 321.

Не забывайте и тот факт, что чем выше температура газов, тем сильней воздействует конденсат на внутренние стенки. Учитывайте особенности внутренних швов, чтобы не было попадания конденсата внутрь трубы, в утеплитель. Конструкции сэндвичей, используемые для мощных угольных, дровяных печей должны обладать толстыми стенками и утеплителем слоем не менее 100 мм. Особенно это правило нужно учитывать при внутри домовой проводке канала.

Особенности монтажа

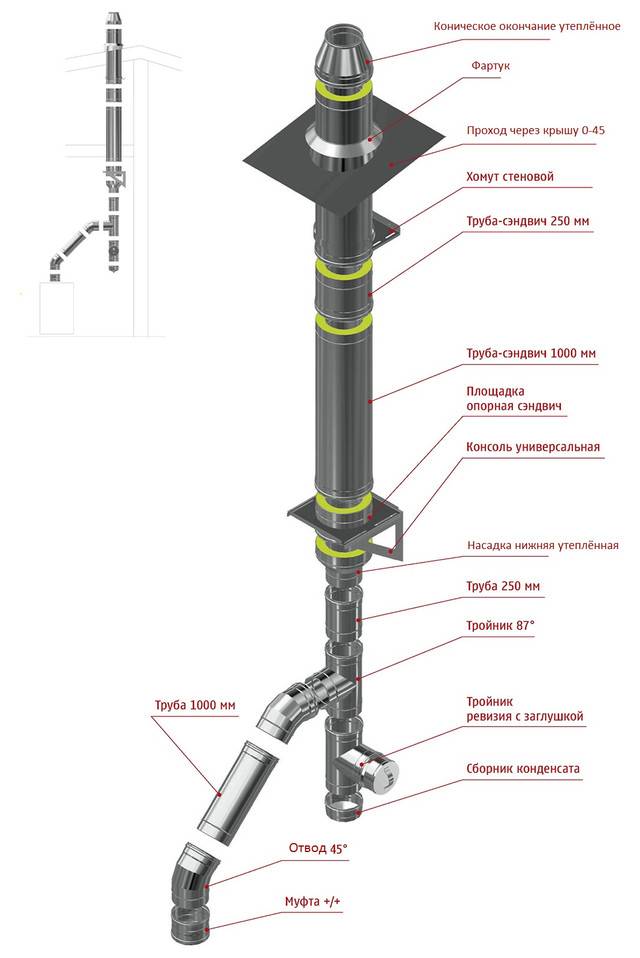

Схема сэндвич дымохода и комплектация проходного узла

Дымоход из сэндвич панелей должен не только обладать соответствующими характеристиками, но и быть установленным по всем «канонам» технической документации и правил. Некоторые из особенностей мы приведем ниже, на них нужно обращать внимание в первую очередь. Итак:

• К патрубку запрещается подключать напрямую сэндвич. В противном случае произойдет, так называемое «спекание» утеплителя и превращение его в камень с последующей потерей свойств.
• Учитывайте особенность размещения в деревянных домах. Даже с учетом двойного покрытия, внешние стенки имеют особенность нагреваться, поэтому слой теплоизоляции от огнестойких материалов не менее 250 мм., а, от пожароопасных не менее 450 мм.
• Сборка должна производится по схеме, чтобы верхняя часть канала вставлялась в нижнюю. Таким образом, вы уберегаете конструкцию от попадания внутрь неё влаги и прочих химических реагентов, образованных во время сгорания и образования конденсата. Что касается соединения «лежачих» участков, то используется схема стыковки сэндвич трубы для дымохода «по дыму». То есть, первая входит во вторую.
