Цельный или витой. Выбор воздуховодов из оцинкованной стали
Выбор воздуховода из оцинкованной стали основан на расчетах вентиляционной системы, ее производительности, динамических нагрузок, температурного режима и многих других параметров. Подбор необходимой модели воздуховода из оцинкованной стали выполняется не только на основе типоразмера и длины цельного участка, но и множества других значений:
- толщина стенки воздуховода,
- состав и качество защитного слоя,
- конструкция и форма сечения воздуховода,
- конструкция соединения (шва),
- конструкция сопрягаемого элемента,
- количество и сложность дополнительных элементов.
Учитывая огромный ассортимент и множество производителей воздуховодов из оцинкованной стали, при выборе необходимого изделия следует уделять особое внимание качеству продукции и наличию сертификатов, которые подтверждают заявленные в документации параметры.
Выбор конструкции и формы сечения воздуховода из оцинкованной стали
Витой воздуховод из оцинкованной стали представляет собой более сложную конструкцию, которая выполнена из узкой длинной металлической ленты, навитой в форме цилиндра и соединенной между собой (близлежащие витки). При этом следует учитывать, что витой воздуховод может иметь только круглое сечение.
Выбор формы сечения воздуховодов из оцинкованной стали зависит от сложности создаваемой вентиляционной системы, расстояния между параллельными каналами, способа монтажа и многих других характеристик.
Воздуховоды круглого сечения из оцинкованной стали предпочтительны в системах с большой протяженностью или особыми требованиями к уровню потерь.
Также круглые воздуховоды проще в монтаже и обслуживании.Прямоугольное сечение воздуховодов из оцинкованной стали рекомендуется применять при обустройстве сложной многоканальной системы вентиляции при ограниченном выделенном пространстве. Прямоугольные воздуховоды можно располагать в прямоугольных шахтах, тоннелях, вдоль потолков или стен в отдельном коробе, а также сооружать разветвленные системы перемещения и распределения воздушных масс.
Выбор конструкции соединения (шва) воздуховода из оцинкованной стали
Воздуховоды из оцинкованной стали имеют в своей конструкции один или несколько соединений металлического листа, которые могут быть выполнены при помощи сварки или специального замка. Сварка оцинкованной стали не всегда удовлетворяет требованиям эксплуатации и нарушает целостность защитного цинкового слоя, что недопустимо в условиях высокой влажности ли воздействия других факторов.
Самым предпочтительным является соединение в замок, которое обеспечивает не только герметичность и сохранение защитного слоя, но и выступает дополнительным ребром жесткости всего канала.
Конструкции разных замков и соединений отличаются у большинства производителей и их качество сложно определить. Но, принято считать, что чем больше слоев и загибов в замке, тем он надежней и герметичней.
Выбор конструкции сопрягаемого элемента воздуховода из оцинкованной стали
Сопряжению воздуховодов из оцинкованной стали редко уделяют внимание, но именно от этого зависит долговечность, прочность, технологичность и стоимость создаваемой системы.
Существует несколько вариантов соединения воздуховодов между собой и с вентиляционным оборудованием:

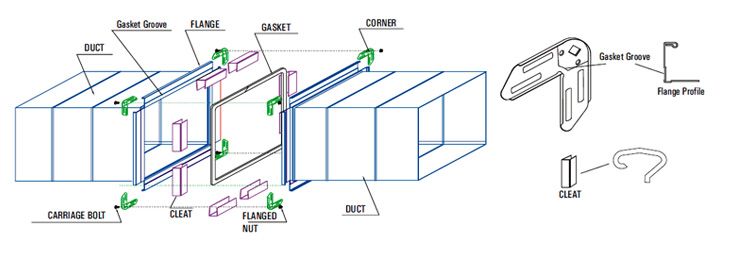

- соединение при помощи имеющихся на концах воздуховодов фланцев — является самым технологичным, но требует выделения дополнительного пространства для соединения и плохо переносит поперечные механические нагрузки,
- соединение путем погружения зауженного элемента в раструб — обеспечивает высокую надежность и герметичность, но сокращает общую длину вентиляционной системы и ограничивает возможность ее модернизации и ремонта (требует сложных демонтажных работ),
- соединение при помощи специальных муфт и соединителей — самый простой способ соединения, который не изменяет длину всей системы, но требует демонтажа значительных участков при ремонте и модернизации, а также требует обязательного приобретения дополнительных элементов (соединителей).
Применение дополнительных элементов для соединения воздуховодов из оцинкованной стали часто приводит к удорожанию всей системы и повышению сложности монтажных работ. Поэтому, выбор подходящего варианта выполняется после расчета вентиляционной системы на основе каждого типа соединения.
Выбор дополнительных элементов для воздуховодов из оцинкованной стали
Дополнительные элементы воздуховодов из оцинкованной стали (повороты, переходники, тройники, крестовины, дроссели, регуляторы, ревизионные элементы и т.д.) выбираются с учетом конструкции основного канала. Соответствие конструкции дополнительного элемента и воздуховода из оцинкованной стали обеспечивает единые рабочие характеристики на всей длине вентиляционной трасы.
Особого внимания заслуживают дополнительные элементы для прямоугольных воздуховодов, которые имеют повороты по узкой или широкой стороне. Поэтому, при выборе необходимого элемента следует учитывать геометрию (направление) каждого поворота трассы.
Перечисленные параметры выбора включают все основные рабочие характеристики вентиляционных систем на основе воздуховодов из оцинкованной стали. Но обязательным условием выбора любого воздуховода из оцинкованной стали является его качество, подтвержденное соответствующими сертификатами.
Воздуховод круглый спирально-навивной – ООО ПО «Уфимский вентиляторный завод»
Воздуховоды изготавливаются из оцинкованной стали в соответствии с требованиями ТУ 4863-001-75263987-2005 и СНиП 2.04.05.-91 вып. 1998 г. на оборудовании фирмы «Spiro International Group» (Швейцария) без нарушения цинкового покрытия на фальцевом соединении.
Герметичность всех деталей — класс «П» (плотные). Соединение воздуховодов — ниппельное с использованием силиконового герметика и с фиксацией саморезами или заклепками. Благодаря высокому качеству фальцевых соединений, конструкции фасонных частей и герметичности ниппельного соединения уменьшаются утечки воздуха и потери давления в сети, улучшаются шумовые характеристики.
Фасонные части имеют меньшую площадь относительно выпускаемых аналогов, что удешевляет стоимость воздуховодов в целом. В этом разделе приведены стандартные детали. Благодаря их разнообразию, Вы сможете подобрать из них почти весь комплект воздуховодов, необходимых по проекту в течение минимального времени.
Высокая герметичность
Прямолинейные участки круглого воздуховода изготавливаются методом вальцовки из полос тонколистовой стали (штрипса). Свободные концы соединяются фальцевым замком, обеспечивающим герметичное замыкание контура. При монтаже отдельные элементы воздуховодов собираются между собой посредством ниппельного соединения с применением уплотняющих паст, что обеспечивает высокую герметизацию на всей длине воздуховодной трассы. Кроме того, ниппельное соединение не выходит за основной габарит воздуховода, в отличие от фланцевого, применяемого в монтаже прямоугольных вентиляционных каналов.
Прямой участок
Спирально-навивные воздуховоды
Традиционные технологии изготовления воздуховодов круглого сечения сводятся к вальцовке листового металла и фальцевому или сварному соединению шва, замыкающего контур.
Главным недостатком такого производства воздуховодов является низкая производительность процесса. А поскольку сегодня спрос на воздуховоды и комплектующие вентиляционных систем только возрастает, приходится искать новые, более производительные технологии.
Технология изготовления спирально-навивных воздуховодов относится к наиболее прогрессивным на сегодняшний день. ООО ПО «УВЗ» предлагает вниманию клиентов спирально навивные воздуховоды круглого сечения в диапазоне диаметров Ø100 — Ø1250 мм. Класс герметичности – «П» (плотные), максимальное постоянное давление воздуха – 3000 Па, кратковременные перепады – до 5000 Па
Оборудование и технологии
Исходным материалом для изготовления воздуховода навивного является металлическая лента, иногда называемая штрипсом. Толщина ленты прямо пропорционально зависит от диаметра воздуховода (0,55…1,0 мм).
Штрипс, сматываясь с бобины, равномерно подается на спирально-навивной стан 600-U «SPIRO» («Spiro International Group», Швейцария).
Металлическая лента свивается в спираль с плотным прилеганием торцов витков друг к другу. Для герметичности воздуховода спирального в процессе свивки торцы соединяются в фальцевый замок. Фальцевая спираль не только герметизирует сечение, но и придает конструкции дополнительную жесткость. То есть при равной толщине заготовительного материала и диаметре воздуховода спирально-навивная конструкция будет жестче, нежели обычный круглый воздуховод. А, следовательно, уменьшаются вибрации, улучшаются шумовые характеристики, появляется возможность экономии на шумоизоляции и монтажных материалах. Для больших диаметров спиральных воздуховодов прокатывается дополнительное спиральное ребро жесткости.
Линейная скорость подачи штрипса в навивной стан составляет 60 метров в минуту. Спирально-навивные технологии характеризуются высокой производительностью и качеством готовой продукции. А «поточные» технологии – не самый последний фактор ценообразования. Полная автоматизация процесса и высокая производительность позволили значительно снизить цены на воздуховоды навивные.
Сегодня воздуховоды спиральные являются наиболее востребованными, поскольку органично сочетают в себе высокие показатели качества, низкую стоимость, удобство монтажа и экономичность в эксплуатации.
Поскольку штрипс свивается непрерывно, теоретически длина навивного воздуховода может быть бесконечной. Фактически же длина прямолинейного участка ограничивается возможностями транспортировки.
Одним из важнейших станков для производства воздуховодов и дымоходов является станок для сборки сегментных отводов MasterFitting, или горелокер (gorelocker). Технология фальцевого соединения сегментов пришла из Западных стран, где станок для сборки сегментных отводов широко известен как gorelocker. Такие станки бывают двух видов: компактные однопостовые станки серии gorelocker «Twist» и более производительные двухпостовые станки сборки отводов серии gorelocker «Duo». Рабочий процесс сборки сегментного отвода состоит из двух последовательно выполняемых операций.
Первая операция – развальцовка, при формировании одинарного или двойного борта (в зависимости от порядкового номера сегмента). Вторая операция – сборка (завальцовка). Оператор вручную соединяет развальцованные сегменты между собой и осаживает их на станке, путем формирования неразъемного пластического соединения.
Преимущества спирально-навивных воздуховодов
Спиральные воздуховоды изготавливаются только круглого сечения и обладают следующими преимуществами перед прямоугольными воздуховодами:
— высокая герметичность монтажных соединений;
— равномерность распределения воздушных потоков и низкое аэродинамическое сопротивление;
— возможность экономии на мощности вентиляторов за счет лучшей аэродинамики вентиляционной сети;
— меньшая металлоемкость и наружная площадь поверхности, что в свою очередь позволяет упростить монтаж и сэкономить на изоляционных материалах;
— удобство проведения профилактических работ.
Одинаковые типоразмеры обычных круглых и навивных воздуховодов являются взаимозаменяемыми, поэтому в монтаже можно использовать одни и те же фасонные части. Отдельные прямые участки между собой и с фасонными частями сопрягаются посредством ниппельного соединения с применением герметиков. Для дополнительной фиксации используются саморезные шурупы или заклепки.
Есть ли какой-нибудь трюк, чтобы совместить круглые части воздуховода ОВКВ
спросил
Изменено 8 лет, 6 месяцев назад
Просмотрено 30 тысяч раз
Я выполнял базовые работы по установке воздуховодов ОВиКВ в рамках проекта по реконструкции, и мне никогда не удавалось соединить части вместе без большого количества смазки для локтей и деформации концов.
Есть ли какой-то трюк, который мне не хватает, что делает его проще? Я работаю с 6-дюймовыми и 7-дюймовыми воздуховодами из листового металла и вентиляционными ботинками, а также с некоторыми гибкими воздуховодами.
- ОВКВ
- воздуховоды
0
Для уменьшения диаметра конца одного отрезка воздуховода вам понадобится такой обжимной инструмент:
Проведите инструментом вокруг конца воздуховода так, чтобы получилось несколько параллельных обжимов. Этот кусок должен скользить прямо в необжатый кусок, обеспечивая надежное соединение с лентой.
Если вы не хотите искать специальный инструмент, я видел, как люди используют острогубцы для обжима.
1
Если концы уже обжаты на заводе, расположите воздуховод достаточно близко к линии, другими словами, один немного наклонен к другому. Это позволит одной части обжатого конца войти не более чем на 1/4 дюйма, пока он не начнет становиться трудным.
Найдите отступ, чтобы сохранить воздуховод устойчивым (я обычно раздвигаю воздуховод, чтобы удерживать его устойчиво), пока вы пытаетесь чтобы провести последний край за другой, обычно для этого требуются обе руки, используя большие пальцы, чтобы протолкнуть последнюю часть обжатого конца внутрь, в то время как вы используете, если вы можете себе это представить, свободные пальцы, чтобы помочь держать необжатый конец или по крайней мере, чтобы он не деформировался. Причина в том, что когда металл зацепляется за сопрягаемую деталь, когда вы нажимаете, чтобы, так сказать, заправить его, другая часть тоже будет пытаться следовать за ним вниз. Свободные пальцы помогут управлять это проблема, но большие пальцы делают большую часть проталкивания, чтобы выровнять части. Тогда снова вы можете использовать кримпер или острогубцы в крайнем случае …
Когда я достаю воздуховоды из большой коробки, они представляют собой листы, которые в конечном итоге нужно связать в цилиндр. Я создаю свой первый.
Затем я привязываю только второй к нижней ноге или двум. Это означает, что вершина еще не имеет формы — поэтому она выгибается. Это приводит к тому, что дно слегка защемляется. Я вталкиваю его в первый воздуховод, затем заканчиваю связывать… и так далее, и тому подобное.
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
HVACQuick Пользовательские переходы с квадратного сечения на круглое
- коммерческий
- Решетки и регистры
- Решетки фильтра
- HVACQuick Пользовательские переходы с квадратного сечения на круглое
посмотреть все товары этой марки
Изготовленные на заказ квадратные и круглые потолочные коробчатые переходы. Позволяет подключать прямоугольные решетки к круглым воздуховодам.
Характеристики:
• Доступен широкий диапазон нестандартных размеров: круглые соединения для воздуховодов диаметром 4, 5, 6, 8, 10, 12 или 14 дюймов; прямоугольные размеры от 6 до 24 дюймов с шагом в полдюйма, в зависимости от диаметра окружности
• Высота каждой единицы составляет 12 дюймов, независимо от диаметра окружности или прямоугольных размеров
• Конструкция из оцинкованной стали 22 калибра, требуется некоторая окончательная сборка
• Монтажные кронштейны для легкой установки доступны в качестве дополнительного аксессуара
Стандартный срок изготовления — 1 неделя.
Пожалуйста, позвоните нам, если вам нужно быстрее или если у вас есть индивидуальное приложение.
- Настройка
- Картинки
- Размеры/Звенья
- Доставка
- Вопросы и ответы
1
Настройка параметров перехода
| Круглое соединение: | Диаметр 4 дюйма Диаметр 5 дюймов Диаметр 6 дюймов Диаметр 8 дюймов Диаметр 10 дюймов Диаметр 12 дюймов Диаметр 14 дюймов | |
| Сторона Х Размер: | 6 дюймов 6,5 дюймов 7 дюймов 7,5 дюймов 8 дюймов 8,5 дюймов 9 дюймов 90,5 дюйма 10 дюймов 10,5 дюйма 11 дюймов 11,5 дюймов 12 дюймов 12,5 дюймов 13 дюймов 13,5 дюймов 14 дюймов 14,5 дюймов 15 дюймов 15,5 дюймов 16 дюймов 16,5 дюймов 17 дюймов 17,5 дюймов 18 дюймов 18,5 дюймов 19 дюймов 190,5 дюйма 20 дюймов 20,5 дюйма 21 дюйм 21,5 дюйма 22 дюйма 22,5 дюйма 23 дюйма 23,5 дюйма 24 дюйма | |
| Размер стороны Y: | 6 дюймов 6,5 дюймов 7 дюймов 7,5 дюймов 8 дюймов 8,5 дюймов 9дюймов 9,5 дюймов 10 дюймов 10,5 дюймов 11 дюймов 11,5 дюймов 12 дюймов 12,5 дюймов 13 дюймов 13,5 дюймов 14 дюймов 14,5 дюймов 15 дюймов 15,5 дюймов 16 дюймов 16,5 дюймов 17 дюймов 17,5 дюймов 18 дюймов 18,5 дюймов 19дюйм 19,5 дюйм 20 дюйм 20,5 дюйм 21 дюйм 21,5 дюйм 22 дюйм 22,5 дюйм 23 дюйм 23,5 дюйм 24 дюйм | |
| Дополнительные монтажные кронштейны: | Без кронштейнов Включая дополнительные монтажные кронштейны | |
2
Цены и номер модели
3
Приобретение
Примечание.
Эти нестандартные переходы с квадратного на круглое изготавливаются на заказ. Они НЕВОЗВРАТНЫ. Если у вас есть вопросы, пожалуйста, позвоните нам по телефону 877-711-4822 перед заказом.
Количество:
123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899
