Соединения проводов электрических: Способы соединения проводов — как самостоятельно соединить электрические провода и кабеля

Содержание

Способы соединения проводов — как самостоятельно соединить электрические провода и кабеля

В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.

Как соединить провода

Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

  • соединение скруткой;
  • метод спайки или сварки;
  • соединение с помощью клеммных колодок;
  • присоединение опрессовкой;
  • способ бандажирования.

Все эти варианты имеют свои достоинства и недостатки — они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.

Как соединить кабели и провода скруткой

Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:

  • взять два провода и снять штатную изоляцию в размере пяти сантиметров;
  • плотно скрутить их;
  • провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.

Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.

Этот метод соединения электрических проводов является самым простым, но не самым надежным — механическая скрутка может быть ослаблена под воздействием разнообразных факторов.

Как соединить провода пайкой и сваркой

Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:

  • знание основ электромонтажа;
  • канифоль;
  • оловянно-свинцовый припой;
  • паяльник.

Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:

  • возьмите два провода и оголите их для скрутки;
  • покройте электрические провода не очень толстым слоем припоя;
  • скрутите провода;
  • проведите спайку при помощи паяльника;
  • дайте проводам остыть.

Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов — они прослужат вам многие годы без перебоев.

Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.

Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.

Способы соединения проводов при помощи клеммных колодок

Клеммы являются современным вариантом соединения кабелей и проводов. Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:

  • клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;

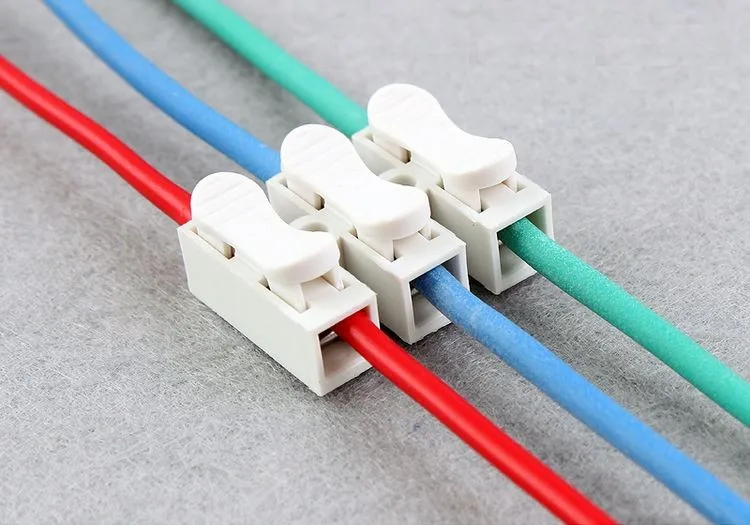

  • пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
  • ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.

Это основные виды клемм для соединения проводов. На современном рынке их множество — вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать — вы можете спокойно соединять медные кабели с алюминиевыми.

Соединение проводов методом опрессовки

Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:

  • сплошное обжатие;
  • местное вдавливание.

Проходит опрессовка по следующему алгоритму:

  • провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
  • возьмите специальную гильзу;
  • вставьте в нее провода таким образом, чтобы стык был посередине;
  • обожмите гильзу с двух сторон.

Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.

Метод бандажирования

Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно.

Технология подключения очень простая:

  • с проводов снимают слой штатной изоляции;
  • провода плотно прижимают друг к другу;
  • соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.

По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.

Перед началом работы

Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.

Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены.

Также заранее следует запастись всеми необходимыми материалами и инструментами. Следует помнить, что почти каждый способ требует тщательной изоляции стыков проводов после завершения соединения.

Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.

Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.

Способи з’єднання проводів — Platinum electric

Способи безпечного з’єднання проводів

Всі ми прагнемо, щоб наш будинок був комфортним і безпечним. Не останню роль у цьому грає електропостачання. Важко уявити сучасний будинок без побутової техніки, клімат контролю, опалення та охорона, і всюди потрібна електроенергія.

Для того, щоб вся ця техніка запрацювала, потрібно скласти грамотний проект і підвести до кожного споживача електрику або підключити до мережі, для цього знадобляться дроти.

У будь-якому випадку необхідно з’єднати провід із механізмом розетки, вимикача або автомата. Місце з’єднання – контакт має бути безпечним та надійним. Будь-які маніпуляції з проводом, кабелем, та й будь-яким обладнанням не терпить безтурботності та недбалого відношення. Навіть маленька помилка чи дефект може у майбутньому перерости у величезну проблему.

На перший погляд це просте завдання для кожного. З’єднати провід, здавалося б, що може бути простіше, скрутити два шматки, зверху для безпеки обкрутити ізоляційною стрічкою і все. Але професійні електрики знають, що це не так.

У точці де з’єднуються дроти утворюється опір, і як наслідок там виникає більш висока температура. Тому дуже важливо не допустити, щоб у місці з’єднання проводу та технологічного обладнання був неякісний контакт. Він може розігрітися до температури, коли не витримає ізоляція та почне плавитися.

Будь-який ізоляційний шар служить захистом від короткого замикання, якщо він порушений, то можливість короткого замикання зросте в рази. Дуже часто такі ситуації призводять до пожежі.

Завдяки технологічному розвитку сьогодні існують варіанти безпечного з’єднання проводів.

Як безпечно з’єднати дріт

На самому початку зупинимося на вимогах до електричного контакту.

  • При механічному впливі будь-якого роду, контакт повинен мати запас міцності.
  • Технічні характеристики дроту та контакту повинні збігатися – це дозволить не допустити додаткового опору.

Скрутка дротів

Найпростіший і найвідоміший спосіб — скрутка. Цей спосіб добре відомий спосіб кожному поціновувачу та професіоналу. Попередньо треба зняти ізоляцію, очистивши жилу від ізоляційного матеріалу приблизно на 5 см. Далі вже голі жили щільно з’єднати між собою та скрутити. Відремонтований новий контакт із голими жилами краще покрити ізолентою. Але багато професіоналів воліють зверху накрутити спеціальний пластиковий ковпачок. Він одночасно ізолює, підтискає контакт, і захищає.

При необхідності ковпачок можна скрутити перевірити, що відбувається з контактом і накрутити, але новому. Необхідно стежити, щоб гола жила не виходила за межі ковпачка.

Важливо!

  • Скручуванням не можна з’єднувати між собою алюміній та мідь;
  • Затискач повинен підходити за розміром, його підбирають за діаметром дроту або кабелю.
  • При накручуванні захисного ковпачка застосовується помірна сила;
  • Інтернет кабель, кручена пара — для цього виду проводів подібний спосіб не використовується;

Паяння та зварювання мідних проводів

Існує ще один спосіб з’єднання дроту та кабелю, але практикують його набагато рідше. Пайка – це метод вимагатиме набагато більше часу, додаткового обладнання та навичок. Але цей спосіб більш міцний і надійніший за скрутку.

Справа в тому, що як би ви не з’єднували два шматки дроту скруткою, в місці з’єднання все одно з’являється опір, а при подальшій експлуатації там провід нагрівається, і які будуть наслідки ніхто не знає.

Для того щоб виконати паяння проводів потрібно традиційний паяльник і розхідники у вигляді каніфолі та олов’яно-свинцевий припій. Метод хороший усім, крім того, що якщо треба роз’єднати дроти з якоїсь причини, то доведеться лише розрізати у двох місцях – до та після паяння.

Більш надійний та міцний спосіб – це зварювання. Але знадобиться більш складна і дорога техніка. Потрібно роздобути зварювальний апарат, електроди, будівельний фен, засоби індивідуального захисту для зварювальника.

Місце, де немає ізоляції, покривають шаром ізоляційної стрічки або термоусадковою трубкою підходящою по діаметру, попередньо одягнувши її на один з кінців дроту, а після з’єднання проводів термоусадку необхідно прогріти будівельним феном, щоб вона щільно прилягала до кабелю.

Важливо!

  • З’єднувати зварюванням можна лише однакові метали;

Клеми для з’єднання проводів

Клемна колодка – це проста конструкція, що складається з ізолюючої пластини та контактів. Два шматки дроту поміщаються в клемну колодку з різних боків і фіксуються ґвинтом. Можливий варіант іншої конструкції клемної колодки, коли оголена жила притискається пластиною.

Каркас, який виготовлений з ізолюючого матеріалу має кілька осередків, усередині кожної знаходиться латунна гільза, всередині якої відбувається з’єднання різних проводів. Конструкція дозволяє розділити велику колодку, відрізавши від неї ножем потрібну кількість осередків. Можна одночасно з’єднувати кілька пар. Клемна колодка зручна та безпечна для з’єднання проводів у розподільних коробках. Вас ніколи не вдарить струмом, якщо Ви візьметеся руками за клемну колодку, тому що вона ще й ізолює голі жили.

Важливо!

  • За допомогою клемної колодки можна з’єднувати дроти, у яких жила виготовлена ​​з різних металів. За допомогою клемної колодки вийде безпечне та надійне з’єднання алюмінію та міді.
  • Допускається з’єднання як м’яких проводів, так і жорстких з моно жиловою.



Мабуть, найшвидший спосіб – це пружинні клеми. Після того, як зняли ізоляцію з жили, достатньо помістити кінець оголеного дроту в клему і зафіксувати. Цей спосіб зручний при роботі з м’якими мідними проводами, типу ПВ-3. Так само даний спосіб підходить і для моножили, дроти типу ПВ-1. Метод підходить для дротів різних перерізів.

Німецькі клемники які випускаються під брендом Wago у своїй конструкції мають спеціальні контакти, виготовлені з біметалу, та покриті спеціальною пастою, яка не допускає окислення контакту. З’єднання проводів за допомогою клемників Ваго не вимагатиме робити скруток, затягувати гвинти, не потрібна і додаткова ізоляція, все відбувається швидко та технологічно.

З’єднання дроту за допомогою затискача-відповідача

Одноразові сполучні муфти, із вузьким спектром застосування – скотч-лок. Застосовується лише для слаботочних дротів, широко застосовується для прокладання телефонних ліній, комп’ютерних. Може застосовуватись для слаботочних проводів.

Провід в ізоляції стискається спеціальним інструментом безпосередньо в скотч-лоці, його конструкція передбачає спеціальну пластину з ріжучими краями. Вони частково розрізають ізоляцію та замикають ланцюг.

Затискач відгалужувач ЗПО простий і зручний у використанні, має доступну ціну, має водонепроникність завдяки тому, що є гідрофобний гель всередині. За потреби його можна легко замінити.

Офіційна назва даного способу — відгалужний стиск, але в народі він отримав свою унікальну назву — горішок. Цей спосіб з’єднання проводів зручний для приєднання до вже існуючої магістральної лінії електропередач без розриву основної магістралі.

Пристрій у вигляді невеликої та ізольованої коробочки, всередині якої передбачені три металеві пластини та гвинти.

Важливо!

  • Відгалужуючий стиск допускає з’єднання алюмінію та міді, що зручно і важливо при підключенні вже працюючої ПЛ.

З’єднання алюмінієвих та мідних проводів за допомогою гільзи

Гільза – може використовуватись для підключення кабелю та дроту різного діаметру. Є лудженою трубкою, може мати плоский наконечник для більш надійного і зручного кріплення.

Провід або кабель зачищають на довжину гільзи, оголену жилу поміщають усередину, і спеціальними кліщами у двох трьох місцях стискають. Бажано підібрати гільзу за перетином кабелю або дроту.

Для більшої надійності зверху можна використовувати термоусадку. Гільзи можуть бути мідними, алюмінієвими та мідно-алюмінієвими, лудженими.

Докладніше про з’єднання мідних та алюмінієвих дротів можете прочитати у статті.

Де у повсякденному житті ми можемо зіткнутися із необхідністю провести з’єднання дротів

Ми розповіли про найпопулярніші та найпростіші способи з’єднання проводів, кожен з них не вимагатиме спеціальних знань та навичок, його зможе повторити кожен електрик-аматор.

Основні принципи з’єднання проводів можуть успішно застосовуватися при підключенні і розведення будь-якого електрощитового обладнання.

Інженери багатьох компаній постійно працюють над зручністю та надійністю своєї продукції. У тому числі вони приділяють багато часу щоб підключення їх обладнання було простим і зрозумілим, і одночасно надійним, щоб крім викрутки та пасатижів монтажнику нічого не знадобилося.

Багато зусиль витрачається на те, щоб максимально убезпечити людину, яка з якоїсь причини полізла до дротів. Для цього обладнання розміщують у спеціальних щитах, де вся проводка знаходиться усередині цього щита. Для того щоб побачити, як там все влаштовано треба зняти спеціальну пластикову стінку. І навіть після цього людина буде у відносній безпеці. Всі контакти заховані та ізольовані.

Не важливо, що ми робимо, підключаємо розетку, світлодіодний світильник, прожектор або датчик руху. Головне скрізь дотримуватись основних правил і тоді будинок буде безперебійно забезпечений електроенергією.

Поганий контакт може вивести з ладу або тимчасово зіпсувати дороге обладнання та побутову побутову техніку.

Виды соединения проводов: плюсы и минусы

Каким способом соединить провода?

Виды соединений проводов мы рассматривали уже не раз, но вновь и вновь возвращаемся к этому вопросу. Ведь именно качественные контактные соединения являются залогом надежной работы любой электрической сети, а сами электрики частенько называют электротехнику наукой о контактных соединениях. Поэтому в нашей статье мы рассмотрим все возможные варианты соединения проводов, их особенности, преимущества и недостатки.

Содержание

  • Соединение проводов типа скрутка
  • Разрешенные способы соединения проводов
    • Сварка проводов
    • Опрессовка проводов
    • Соединение методом пайки
    • Сжимные соединения
  • Вывод

Соединение проводов типа скрутка

Одним из самых распространенных соединений является обычная скрутка проводов. Это не удивительно, ведь для ее реализации не надо никаких особых приспособлений или инструментов. Некоторые даже умудряются ее выполнить просто своими руками.

Варианты соединения проводов способом скрутки

  • На данный момент существует богатое разнообразие типов скруток для самых различных вариантов проводов. Скруткой соединяют между собой одножильные провода, соединяют многожильные провода и даже одножильные с многожильными. Скруткой можно выполнить любое соединение, но вот только встает вопрос качества такого соединения.
  • Проконтролировать его практически невозможно. Ведь тут крайне важно усилие, которое действует между проводами после такого соединения. А нормировать его практически невозможно, так как для разных по материалу, сечению и типу изготовления проводов оно должно быть различным. Да и поведение таких соединений в процессе эксплуатации определить сложно.

Скрутка проводов может привести к пожару

  • В связи с этим соединения типа скрутка было решено запретить, как недостаточно надежные. Конечно, это не привело к полному исчезновению данного типа соединения проводов, и еще есть немало его приверженцев, но если вы хотите создать действительно качественное соединение, то от скруток лучше отказаться.

Разрешенные способы соединения проводов

Но существует богатое разнообразие соединений, которые не только обеспечивают должную надежность, но и гарантируют свое качество в процессе эксплуатации. Согласно п.2.1.21 ПУЭ допускаются следующие виды соединения проводников — сваривание, опрессовка, пайка или сжимы. Сжимы могут быть винтовыми или болтовыми. Давайте рассмотрим каждый из этих видов соединений отдельно.

Из этого видео Вы узнаете о способах соединения проводов.

Сварка проводов

Одним из лучших вариантов в плане надежности контактного соединения является сварка проводов. С ее помощью допускается выполнять соединения не только проводов небольшого сечения, но и высоковольтных линий, термических установок и практически любого оборудования.

Сварка проводов

  • Для сварки проводов применяют специальные сварочные трансформаторы с напряжением вторичной обмотки от 9 до 36В. Заводские изделия данного типа обычно представлены сварочниками инвентарного типа, которые достаточно легки и просты в обращении. Мощность таких изделий обычно не превышает 800Вт.

Сварочник для проводов

  • Но учитывая, что цена таких заводских изделий достаточно высока, можно использовать и самодельный аппарат.
    Для его создания потребуется лишь трансформатор с соответствующими параметрами.
  • Главной особенностью сварочника для проводов является электрод. Он должен быть выполнен из графита. И если в заводских изделиях представлен угольный электрод специальной формы с углублением, то в самодельных изделиях часто используют графитовый стержень от обычной батарейки.

Электроды для сварки проводов

  • Вторичный ток сварочного аппарата регулируется в зависимости от типа свариваемых проводов. Обычно он колеблется в пределах 60 А для проводов сечением в 1-1,5 мм2 и может достигать значений в 100А и более для проводов сечением в 16 мм2.

Процесс сварки проводов

  • Сваривать можно любые провода одинакового материала изготовления. А вот выполнить сварку алюминиевого и медного провода у вас вряд ли получится. Это связано с разными температурами плавления у этих металлов.

На фото сварка алюминиевых проводов

  • Если вам необходимо сварить медный одножильный и многожильный провод, то эту операцию придется выполнять в два действия. Сначала сваривают между собой жилы многожильного провода, а уже затем происходит сварка одно- и многожильного провода.

Сварка многожильных проводов

  • В целом такой вид соединения считается одним из самых надежных и долговечных. Но необходимость специального оборудования, которое нельзя назвать дешевым, сильно тормозит развитие сварочного способа соединения проводов.

Опрессовка проводов

Такие виды соединений проводников, как опрессовка, так же относятся к одним из наиболее качественных. Опрессовкой выполняют соединения проводов небольшого сечения, соединение высоковольтных линий и электрооборудования в термических установках. В отличие от сварки оно более доступно, но также требует наличия специального инструмента.

Кримпер

Обжимной инструмент для опрессовки проводов называется кримпер. Его основная задача сжать специальную прессовочную гильзу с таким усилием, которое обеспечит надежное соединение проводов.   Существует несколько видов кримперов.

Кримпер гидравлический

Прежде всего, кримперы разделяются по способу создания необходимого усилия. Это могут быть ручные или гидравлические устройства. Ручной инструмент обычно применяется для обжимки проводов сечением до 16 мм2.

Для проводов большего сечения обычно применяют гидравлический инструмент, способный обеспечить большее усилие сжатия.

Кримпер с набором губок

Для бытового использования обычно применяются ручной инструмент. Он может иметь несколько губок для обжима проводов разного сечения. Обычно таковых до четырех. Более продвинутые модели имеют возможность смены губок под соответствующее сечение провода.

Такой вариант более многофункционален. Для такого инструмента крайне желательно, чтобы регулировка могла осуществляться в широком диапазоне сечений.

Опрессовка стык в стык

Также для опрессовки необходимы расходные материалы, которые называются гильзы. Существует два вида гильз: для соединения проводов стык в стык и для соединения методом нахлеста.

Большее распространение для соединения проводников небольшого диаметра получили гильзы второго типа.

Гильзы для опрессовки внахлест

Для соединения внахлест существует четыре вида гильз. Это медные, алюминиевые, медно-алюминиевые и изолированные жилы. Из названия в принципе понятны их различия.

Варианты прессовки проводников

Соединять методом опрессовки можно любые провода, любых сечений. Причем возможен вариант соединения алюминиевых проводников с медными. Единственным недостатком такого соединения являете их неразборность.

В связи с этим в местах контактных соединений следует обеспечивать достаточный запас провода.

Соединение методом пайки

Следующим вариантом соединения проводников, который допускает инструкция, является пайка. Данный метод применяется преимущественно в низковольтных сетях, для небольших по сечению проводников.

Его применение для соединений высоковольтных линий и в термических установках не допускается. А для соединения силовых проводов не приветствуется в связи с тем, что при больших температурах нагрева данное соединение может потерять свои свойства.

Соединение проводов методом пайки

  • Для соединения проводов методом пайки нам не обойтись без паяльника. Много рассказывать о этом устройстве мы не будем, думаю он знаком всем, кто хоть немного знаком с электротехникой.

Паяем провод

  • Для пайки проводов нам так же необходим расходный материал – это флюс и припой. В качестве них могут использоваться различные материалы, что отчасти зависит от материала паяемых проводов.

Пайка многожильных проводов

  • Процесс пайки не так сложен, но имеет свои особенности. В первую очередь это связано с многожильными проводами, в которых для качественного соединения необходимо обработать флюсом каждый провод по отдельности.  Это значительно усложняет процесс.
  • Также свои особенности имеет и пайка алюминиевых проводов. Ведь они покрыты слоем оксида алюминия, который перед пайкой следует удалить. Для этого обычно используют тинол, которым натирают алюминиевый провод, а затем обжигают горелкой, как это показано на видео. Данная манипуляция на незначительное время удаляет оксидную пленку. Но она образуется вновь достаточно быстро, поэтому пайку необходимо выполнять в очень сжатые сроки.

Пайка алюминиевых проводов

  • Вообще, главной проблемой пайки является ее длительность. Поэтому при монтаже силовых цепей, когда нам необходимо выполнять десятки соединений применять ее достаточно хлопотно. В то же время такой индивидуальный подход к каждому соединению позволяет создавать контактные соединения высокого качества, что является главным преимуществом пайки.

Сжимные соединения

Наиболее популярными и распространенными являются разнообразные сжимные соединения. Ведь для них не нужен специальный инструмент.

При этом они обеспечивают достаточное качество соединения и, что самое важное, в отличие от всех остальных допустимых методов, являются разборными. То есть их легко можно разобрать и выполнить подключение повторно.

Соединение проводов болтом и гайкой

  • Самое простое соединение проводников под один болт выполняется при помощи болта и гайки. Для этого с проводников снимают изоляцию, оборачивают вокруг болта и зажимают гайкой. Для надежности между шляпкой болта и гайкой лучше установить шайбы соответствующего диаметра.
  • С помощью такого соединения можно соединять многожильные, одножильные и многожильные с одножильными проводниками одного материала. Для соединения медных и алюминиевых проводов таким способом следует применять специальную смазку, которая препятствует попаданию влаги между проводниками.

Последствия установки стальной шайбы между медным и алюминиевым проводом

Обратите внимание! На некоторых сайтах вы найдете предложение установить между медным и алюминиевым проводом стальную шайбу, которая исключит процесс электролиза между ними. Это так, электролиз между материалами происходить не будет, но вот нагрев в следствии появление в цепи материала с высоким сопротивлением увеличится. И если через такое соединение будут протекать существенные токи, такая шайба вполне может привести к пожару.

Зажимные клеммники

  • Но именно болтовое соединение проводов, в последнее время используется все реже, ведь сейчас на рынке представлено богатое разнообразие клеммников самого разнообразного исполнения. Это и винтовые клеммы, и зажимные, и пружинные. Каждый из этих вариантов имеет свои плюсы и минусы, которые мы уже не раз рассматривали в других разделах нашего сайта. Поэтому возвращаться к этому вопросу вновь не имеет никакого смысла.

Винтовые клеммники

  • Отдельно отметим только то, что соединения многожильных проводов винтовыми клеммами должны выполняться при помощи специальных наконечников, которые исключают обрыв части жил при зажиме. Либо для этих целей должны использоваться клеммы со специальными плоскими зажимными площадками.

Наконечники для защиты многожильных и алюминиевых проводников

Обратите внимание! При зажиме винтовыми клеммами проводов из алюминия так же следует пользоваться такими наконечниками. Это связано с тем, что алюминий материал достаточно мягкий и при зажиме может просто продавиться.

  • Что касается вопроса соединения медных и алюминиевых проводов, то обычно этот вопрос для винтовых клемм не стоит. Ведь они выполняются из латуни, которая препятствует процессу электролиза между этими материалами.

Вывод

Соединения проводов и виды подключения могут применяться самые разные. Главное, чтобы они обеспечивали должный уровень контакта и долговечность.

Поэтому при выборе типа соединения проводов учитывайте не только удобство монтажа, но и условия, в которых предстоит работать соединению. И тогда ваши контакты не доставят вам никаких проблем и через десятки лет.

Способы соединения проводов — 3agorod.ru

Выполняя электромонтажные работы, следует иметь в виду, что от качества соединений проводов во многом зависит надежность всей электросистемы. Соединения нужно выполнять с особой тщательностью, поскольку они входят в число важнейших элементов любой электрической сети.

В тех местах, где проводники касаются друг друга, образуются соединения, по которым возможно прохождение электрического тока. В этих случаях в зонах контакта обязательно будет возникать переходное сопротивление. На его величину могут влиять такие параметры, как фактическая площадь соприкосновения материалов, их свойства, температура и усилие сжатия в области контакта.

Значение переходного сопротивления всегда превышает значение сопротивления при применении сплошного проводника с аналогичными свойствами. Если соединение выполнено некачественно, переходное сопротивление может существенно увеличиться. Качество соединений в ходе эксплуатации, как правило, ухудшается под влиянием различных внутренних и внешних причин. В результате переходное сопротивление может стать слишком большим, что приведет к перегреву проводов и риску возникновения пожара.


Необходимо помнить, что температура является одним из главных факторов, от которых зависит переходное сопротивление. Ток, проходящий через кабель, повышает его температуру, и вследствие этого сопротивление в месте контакта увеличивается. Кроме того, при нагревании контакта контактирующие поверхности начинают активно окисляться, и из-за возникающей оксидной пленки сопротивление еще больше возрастает.

Существуют различные способы выполнения электрических соединений. В каждой конкретной ситуации наиболее предпочтительным считается тот метод, благодаря которому сопротивление в зоне контакта будет минимальным в течение длительного времени. При помощи простого скручивания или обычного наложения проводов крайне сложно добиться качественного контакта. На поверхности проводников имеются микроскопические неровности, поэтому при использовании этих способов провода соприкасаются не всей своей площадью, а лишь отдельными точками. В результате переходное сопротивление в области контакта проводников значительно увеличивается.


Величина переходного сопротивления во многом зависит от того, в каком состоянии находятся контактные поверхности проводов. Чтобы добиться надежного соединения проводников, их поверхности необходимо тщательно зачистить и обработать. Изоляция с жил снимается на необходимую длину при помощи ножа или специального инструмента. Оголенный участок жилы нужно зачистить до блеска наждаком и обезжирить уайт-спиритом или ацетоном. Провод следует разделывать на такую длину, чтобы ее хватило на оконцевание или ответвления, с учетом нюансов того или иного способа соединения.

При обжиме проводников площадь их соприкосновения увеличивается, что дает возможность существенно уменьшить значение переходного контактного сопротивления. Применение обжимных втулок позволяет добиться необходимой степени сжатия проводников. При этом пластические деформации, приводящие к разрушению проводников, будут сведены к минимуму.

В Правилах устройства электроустановок сказано, что соединения, оконцевания и ответвления проводников следует производить следующими способами: опрессовка, пайка, сварка или при помощи болтового и винтового зажима. Чтобы переходное контактное соединение в таких соединениях было стабильно низким, при выполнении монтажных работ необходимо пользоваться соответствующими материалами и инструментами. Такой метод соединения, как скрутка, в данных Правилах не упоминается. Однако, по мнению многих опытных электриков, при условии правильного выполнения скрутка позволяет добиться качественного и надежного соединения с низким переходным сопротивлением. Таким образом, качественная скрутка может считаться одним из этапов соединения проводников методом сварки, пайки или СИЗ.


У каждого из вышеперечисленных способов соединения есть свои плюсы и минусы. Необходимо заранее решить, каким способом будут производиться соединения, и подобрать соответствующие инструменты, оборудование и материалы. Соединяя фазные, нулевые и заземляющие провода, следует обращать внимание на цвета изоляционного покрытия. Как правило, красный или коричневый цвет изоляции соответствует «фазе», голубой или синий – «нулю», а желто-зеленый – «земле».

При непосредственном контакте меди и алюминия происходит образование гальванической пары. В результате последующей электрохимической реакции начинается постепенное разрушение алюминия. Именно поэтому алюминиевые и медные провода обязательно должны соединяться между собой посредством болтовых приспособлений или специальных клеммников.

Сварка проводов

Самый долговечный, монолитный и качественный контакт получается при соединении проводов сваркой. С течением времени разрушаются даже паяные соединения, поскольку на границе между металлом проводов и более рыхлым припоем неизбежно возникает повышенное переходное сопротивление. В случае со сваркой ситуация другая: соединение состоит из монолитного однородного металла, и значение переходного сопротивления в месте контакта получается минимальным. Кроме того, сварные соединения отличаются повышенной прочностью.


Сварка электропроводов обычно происходит при помощи специальных инверторных мини-аппаратов. Они легки и компактны, поэтому мастер при необходимости (например, находясь на стремянке) может работать, повесив такой аппарат на плечо. При сварке проводников применяют электроды из графита, покрытые медным составом. Благодаря сравнительно низкой температуре и небольшой силе тока процесс сварки не сопровождается брызгами раскаленного металла и слепящей дугой. В этих условиях меры безопасности упрощаются, а электромонтажник может работать не в маске, а в защитных очках. Перед сваркой провода зачищают и скручивают, а после окончания процесса на остывшее соединение надевают термоусадочную трубку или наматывают изоляционную ленту.

Пайка проводов

При пайке металлические провода соединяются между собой третьим, более легкоплавким металлом. Этот способ проще и доступнее, чем сварка, поскольку он не столь пожароопасен и им можно пользоваться, не обладая профессиональными навыками и специальным оборудованием. Несмотря на то, что перед пайкой металл зачищается, его поверхность вскоре может вновь покрыться оксидной пленкой. Чтобы этого избежать, после зачистки оголенную часть провода обрабатывают флюсом, который улучшает текучесть припоя и повышает качество пайки.

В процессе пайки концы проводов разогреваются и покрываются припоем – сплавом свинца и олова. Застывшее соединение получается неразъемным, прочным и характеризуется высокой электропроводностью. Чтобы качественно пропаять контактное соединение, его тщательно залуживают, а после этого скручивают и обжимают. Для получения качественного пропаянного контакта следует, прежде всего, позаботиться о правильности выполнения скрутки. На ровной поверхности пайки не должно быть наплывов, загрязнений и пор.


Основной инструмент для осуществления пайки – паяльник. Выполняя электромонтаж в быту, вполне можно обойтись обычным стержневым паяльником мощностью до 40 Вт, в котором установлен терморегулятор или регулятор мощности. Медные жилы небольшого сечения перед пайкой обрабатывают канифолью со спиртом или паяют припоем с канифолью внутри. На готовое спаянное соединение надевается термоусадочная трубка или наносится несколько слоев изоленты.

Среди опытных электромонтажников распространен следующий, довольно остроумный метод пайки. В стержне паяльника просверливают отверстие диаметром 6-8 мм на глубину до 30 мм и заливают в него припой. Разогретый паяльник становится лудильной мини-ванночкой для быстрой и качественной пайки нескольких соединений. Перед пайкой в «ванночку» добавляется канифоль, а затем туда же погружается скрученное соединение.

Клеммники

Еще один популярный способ соединения проводников состоит в применении клеммников. Надежное соединение в данном случае достигается путем затягивания болта или винта. Основные преимущества этого способа – надежность и возможность разъединения контакта. Существует две категории клеммников – соединительные и проходные.

При помощи соединительного клеммника можно соединить между собой несколько одноименных проводов. Как правило, эта разновидность клеммников применяется в распределительных щитах и коробках. Используя проходной клеммник, можно создать несколько надежных соединений в ограниченном пространстве. Такой вид соединения удобен при сращивании проводов, подключении светильников и других электроприборов.


Чтобы получить надежное соединение проводов, состоящих из многопроволочных жил, с клеммниками часто используют различные виды специальных наконечников. Их крепят к проводам при помощи опрессовки или пайки. Винтовые клеммники нежелательно применять для соединения алюминиевых проводов, поскольку мягкий металл при затяжке винтами деформируется, а это снижает качество контакта.

В последние годы все чаще соединение проводов производится при помощи самозажимных клеммников различных видов. Сечение проводов, которые можно соединять такими устройствами, не должно превышать 2,5 кв.мм. Таким образом, они подходят для применения в электрических цепях с максимальной нагрузкой 5 КВт. Каждый клеммник может быть использован для одновременного соединения восьми проводов, однако его габариты больше, чем у скрутки, поэтому его не всегда бывает удобно разместить в ограниченном пространстве.


Клеммники крепятся к поверхности винтами или монтируются на рейку. Сам процесс монтажа с использованием самозажимного клеммника предельно прост: конец провода следует зачистить и вставить в гнездо, где он зафиксируется при помощи пружины. Недостаток данного вида соединения состоит в слишком малой площади эффективного контакта. При большой силе тока пружины нагреваются и становятся менее упругими, поэтому эти приспособления подходят лишь для сетей с небольшими нагрузками.

В некоторых конструкциях клеммников проводник фиксируется специальным рычажком. Такие устройства легко разбираются и обеспечивают хорошее прижимание и качественный контакт проводов.

Колпачки СИЗ

Не менее популярны и такие приспособления для стыковки проводников, как СИЗы (соединительные изолирующие зажимы). Данное устройство состоит из пластикового корпуса с конической пружиной внутри. Концы соединяемых проводов (длиной по 10-15 мм) зачищаются и складываются в общий пучок, на который до упора накручивается зажим. Надежный контакт обеспечивается пружиной, обжимающей провода.


Для правильного и надежного соединения необходимо подобрать колпачок соответствующего номинала. СИЗы разных цветов удобно применять для обозначения «земли», «фазы» и «нуля». Зажимы не рассчитаны на большие нагрузки, однако они не нуждаются в дополнительной изоляции и существенно ускоряют процесс монтажа.

Опрессовка проводов

Применение данного способа обеспечивает высокое качество соединения проводников. Гильзы, которые используются при опрессовке, подвергаются местному вдавливанию или сплошному обжатию. Благодаря этому между жилами кабеля и стенками гильзы возникает надежный электрический контакт. При сплошном обжатии гильза, как правило, приобретает шестигранную форму.

Чтобы правильно выполнить соединение опрессовкой, следует подобрать специальную медную гильзу подходящей длины и диаметра. В случае необходимости вместо гильзы можно воспользоваться обычной трубкой из меди. Зачищенные концы проводов нужно соединить в пучки и опрессовать. Готовое неразъемное соединение защищается при помощи термоусадочной трубки или изоленты.


Чтобы уменьшить трение и обезопасить медные провода от повреждения, перед опрессовкой на них желательно нанести густую смазку на основе вазелина. Если соблюдать технологию, вся смазка будет выдавлена из зоны контакта и заполнит оставшиеся пустоты, поэтому ее присутствие никак не повлияет на переходное сопротивление.

Распространенным инструментом для опрессовки являются пресс-клещи в комплекте с матрицами и пуансонами. Матрица представляет собой неподвижную скобу, которая противостоит давлению гильзы. Пуансоном называется подвижная часть пресс-клещей, с помощью которой гильза подвергается местному вдавливанию. При работе с различными сечениями проводов можно пользоваться регулируемыми или сменными пуансонами и матрицами. Для монтажа в домашних условиях вполне достаточно небольших пресс-клещей с фигурными губками.

  • Электробезопасность

    Наличие электрического тока невозможно определить без непосредственного прикосновения к токоведущему проводнику или без специальной техники. Это объясняется тем, что электричество не имеет ни цвета, ни запаха. Одновременно с этим, воздействие электротока на человеческий организм может быть смертельно опасным.

  • Монтаж электроустановочных устройств

    Для того чтобы эксплуатация электроустановочных устройств была безопасной их нужно правильно устанавливать. В случае с наружной проводкой вся проводка, подходящая к розеткам и выключателям, должна прокладываться по негорючему основанию. Если проводка скрытая, то эти изделия устанавливаются в специальную коробку, выполненную

  • Монтаж проводки в частном доме

    Для измерения таких величин, как мощность, напряжение и сила тока используются электроизмерительные щипцы. Они применяются в тех случаях, если проводник покрыт изоляцией и не имеет разрывов. Инструмент работает на основе принципа

  • Инструменты электрика

    Подготовительный этап работ завершен, сделаны все необходимые расчеты. Теперь можно заняться подбором материалов, инструментов и устройств, которые будут применяться в дальнейшей работе – выключателей, розеток, проводов, защитных устройств и многого другого. Помимо этого, необходимо решить

Задать вопрос

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Онлайн калькулятор расчета септика:

Ответьте на несколько вопросов и получите точную стоимость установки загородной канализации!

Какое количество проживающих планируется в доме или даче?

— выберите значение —до 33-56-8более 9


Уже сделали расчет в


другой компании?

Всегда можно найти еще более выгодные условия и избежать уловок продавцов. Мы сделаем бесплатный аудит вашей сметы на возможные подводные камни и поможем сэкономить.

Прикрепите расчет или проект

Ваше сообщение отправлено. Мы свяжемся с вами в течение 2х часов

Произошла ошибка. Сообщение не отправлено.
