Приточно-вытяжная вентиляция

Создание благоприятного комфортного климата в доме задача не из легких. Избежать больших затрат на закупку оборудования и его установку. Оптимизировать расходы на подогрев приточного воздуха зимой и его охлаждение летом. Предусмотреть и установить Просчитать и учесть все тонкости воздухообмена в каждой зоне: спальнях и детских, гостиной и столовой, хозяйственных помещениях, постирочной или в спортивном зале, может только команда специалистов. Только специалист знает, где и как объединить автоматическое включение вентиляции с включением плиты на кухне или появлении табачного дыма в гостиной. Такие детали важны, если проектируется приточно-вытяжная вентиляция например для дома в Екатеринбурге или Первоуральске.

Если вид требуемой вентиляции уже определен…Обеспечение притока свежего воздуха и удаление отработанного, с запахами, повышенной влажностью и бытовой пылью объединяет приточную и вытяжную вентиляцию…, то следующим этапом является определение ее комплектации, определяемая исходя из доп. задач, например, для снижения энергозатрат на подогрев приточного воздуха в осенне-зимний период, охлаждения воздуха в жару разработаны системы рекуперации (зимой частичный подогрев осуществляется посредством теплого воздуха из вытяжки, а далее калорифером электрическим или водяным). Зимой часто требуется дополнительное увлажнение воздуха, высушенного отопительными приборами. С этой задачей справляется секция увлажнения. Для жаркого времени года, когда Екатеринбург или Первоуральск попадает в зону высокого давления, приточную установку можно оборудовать секцией испарителя или охладителя, вмонтированную в воздуховод, похожую на кондиционер канального типа.

Совмещение приточной вентиляции с естественной может снизить затратную часть на комплектацию системы вентиляции дома. В этом случае приток воздуха принудительный, а в качестве вытяжки используется вентиляционные каналы естественной тяги (место размещения вентканала, его длина, диаметр, определяется специалистом). Для небольшого по площади дома этот вариант может быть оптимальным. Обратным вариантом совмещения приточной и естественной вентиляции, является принудительная вытяжка с естественным приточным потоком воздуха, для которого также предусматриваются вентканалы.

Для оптимальной работы приточно-вытяжной вентиляции воздухообмен дома рассчитывается по каждому отдельному помещению (такой подход оберегает людей от переноса различных запахов из одного помещения в другое, к примеру, запахов из кухни, табачного дыма или пара из ванной или сауны). Учитываются потребность в свежем воздухе в течение суток, к примеру, в спальне – ночью, днем в кухне, вечером в гостиной.
Одновременно заходящий в помещение воздух очищается фильтром, подогревается или охлаждается, доводится до оптимальной влажности.

Вся система приточно-вытяжной вентиляции дома подключается к блоку управления с пультов, размещенных в каждой зоне проживания человека. В момент запуска системы устанавливаются такие параметры, как температура и объем приточного воздуха. Это удобно во время работы в кухне или занятий на тренажерах. Если помещения временно не используются, можно снизить приток воздуха, и, следовательно, расход электроэнергии.

При рассмотрении бюджетных вариантов приточно-вытяжной системы вентиляции легко добиваются требуемой кратности воздухообмена по каждому помещению отдельно, но однозначно приходится отказаться от всех регулируемых параметров системы.

Поделитесь ссылкой:

Вытяжка и газовая колонка в один дымоход: критерии, правила, расположение

Здравствуйте, уважаемые читатели. Возможна ли такая картина: вытяжка и газовая колонка в один дымоход? Можно ли вообще такое устраивать? Насколько это противоречит нормам безопасности?

В некоторых случаях собственники кухонь решают поменять место расположения газовой колонки. И так получается, что её новая позиция приходится на позицию вытяжки. Образуется вопрос возможного совмещения.

Критерии и правила

Нормы СНиП, противопожарные критерии и прочие правила запрещают совмещение колонки и дымохода. В результате этого серьёзно снижается функциональность вентиляции. Также часто в подобных ситуациях отрицательные последствия касаются и самого газового аппарата. Например, он может погаснуть во время работы, у него не загораются фитили. Нередко он издаёт неприятные шумы.

Причина кроется в срабатывания индикатора тяги. А он в свою очередь подействовал из-за наличия вытяжки и газовой колонки в одном помещении.

Основной угрозой подобного совмещения является риск проникновения угарного газа в помещение. Он направляется из колонки. А вытяжка своей тягой выбрасывает его от функционирующего газового аппарата. В результате помещение наполняется опасным газом.

Особенно велик риск, если ещё при этом закрыты окна. Тогда отсутствует естественная вентиляция. И под угрозой оказываются как жильцы конкретной квартиры, так и их соседи. Правда, пострадать могут только соседи с верхних этажей.

Если вы проживаете на последнем этаже дома, тогда под угрозу ставите только себя и своих домочадцев.

Если вы обнаружили, что у каких-то хозяев устроена колонка и вытяжка одновременно на кухне, немедленно сообщите об этом. Заявить можно в городскую или областную газовую организацию.

Мифы о вытяжке

Многие хозяева располагают над плитой вытяжку. Они полагают, что с помощью такой установки обеспечивают вентиляцию. Это глубокое заблуждение!

Также мифами являются следующие положения:

1. Вытяжка осиливает весь объём воздуха в помещении за счёт собственной мощности.
2. Объём кухни обуславливает мощь вытяжки. Чем он солиднее, тем серьёзнее должна быть и мощность.

Критерии СНиП не рассматривают вытяжку, как средство воздухообмена. Нет и нормативов его применения.

Ведь многие здания в нашей стране воздвигнуты с основой на естественную вентиляцию.

Критерии вентиляции

Они отражены в строительных нормативах. В серийных домах вентиляционные каналы за час пропускают 150-180 куб. м. воздуха.

Многие вытяжки за этот же интервал производят 600-1100 куб.м.

Норматив касается двух типов вентиляции: естественной и механической. Для первой стандарт – это трёхкратный объём воздуха. Для второй – 10-12 кратный.

Вытяжка не является вторым видом вентиляции, как заявляют многие продавцы. Она вообще не выполняет функцию вентилирования. Её главная задача – устранять загрязнённый воздух в одной зоне – над плитой.

И вытяжка берёт воздух только на дистанции, которая идентичная его всасывающему отверстию. А выбрасывает воздух со значением в 15 этих диаметров.

Поэтому вытяжка не забирает воздух выше своей позиции. Берёт только тот, что находится под ней и рядом с ней.

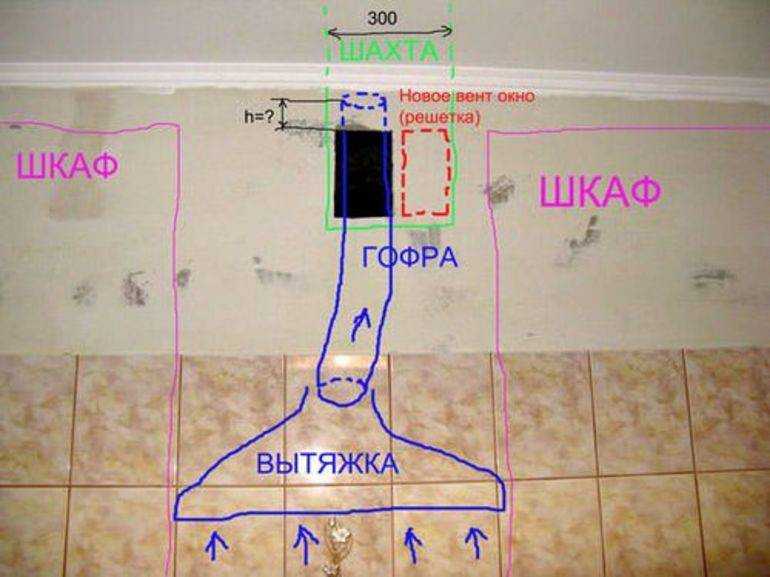

Как расположить колонку и вытяжку на кухне

Если в силу разных обстоятельств вам приходится на кухне ставить газовый аппарат, и вытяжку, вам нужно соблюдать такие критерии:

1. У газовой техники должен быть отдельный дымоход.
2. К нему подключается колонка.
3. Наличие на кухне окна с форточкой.
4. Наличие вентиляционного канала. В него нельзя подключать приборы с вентиляторами.

Газовщики могут запретить монтаж только вытяжки, имеющей вентилятор. Ставить сорбционную вытяжку можно.

Эта модификация не отводит воздух в вентканал. Она применяет поглощающие фильтры.

Таким образом, наибольшую угрозу при совмещении колонки и вытяжки представляет её версия с вентилятором.

При определённых погодных условиях тяга слабеет в дымовом туннеле. И если в это время на кухне есть даже малейшее разрежение, наступают негативные последствия, обозначенные ранее.

Колонка может не включаться. А воздух на кухне наполнится опасными элементами, в том числе и угарным газом.

Заключение

Не нарушайте нормы безопасности. Монтируйте на кухне либо одну газовую колонку, либо только вытяжку. А третий вариант – сорбционная вытяжка.

Похожие статьи

Практический подход к естественной вентиляции в лабораторных зданиях

Недавно мы с Джейкобом Ноулзом из BR+A представили семинар на ежегодной конференции Labs21 2011. Статью об этом семинаре можно найти в последнем выпуске информационного бюллетеня I2SL по дизайну лаборатории или прочитать ее ниже.

Естественная вентиляция стала центральной стратегией в экологичных зданиях по всей Европе и в настоящее время становится все более распространенной в Соединенных Штатах. Естественная вентиляция в сочетании с конструкцией, учитывающей климат, позволяет таким помещениям, как классы, офисы и места общего пользования, работать без механической вентиляции или кондиционирования воздуха в течение продолжительных периодов времени. Лабораторные здания, которые обычно упускают из виду, не следует исключать; нелабораторные помещения могут быть спроектированы так, чтобы использовать естественную вентиляцию, сохраняя при этом контролируемую и здоровую исследовательскую среду.

Преимущества естественной вентиляции в лабораторных зданиях включают энергосбережение, повышение производительности, контроль личного комфорта, улучшение качества воздуха в помещении и подключение к улице. Стратегии, которые следует учитывать в начале процесса проектирования, должны включать в себя оптимизацию ориентации здания, организацию программы, оконную систему, тепловую массу и средства управления, такие как автоматические окна, вспомогательный вентилятор и смешанная вентиляция. Также можно рассмотреть более продвинутые стратегии, такие как ночная вентиляция, ветроуловители и солнечные дымоходы. Успешное внедрение естественной вентиляции требует интегрированного процесса проектирования, включая четко сформулированный набор целей и показателей. Использование комфорта, стоимости, углерода и сдерживания (четыре C) в качестве категорий производительности обеспечивает основу для членов команды, чтобы они могли легко понять и принять участие в процессе.

Комфорт
Комфорт используется в широком смысле и включает слуховой, респираторный и тепловой комфорт. Слуховой (акустический) комфорт часто рассматривается отдельно и в первую очередь связан с внешним шумовым загрязнением, проникающим через открывающиеся окна. Респираторный и тепловой комфорт часто рассматриваются одновременно, но важно понимать, что естественная вентиляция и естественное кондиционирование являются отдельными проблемами. Например, в Европе принято использовать смешанную систему, в которой водяные системы обеспечивают дополнительный обогрев или охлаждение, а механическая или естественная система вентиляции обеспечивает приток свежего воздуха. Adaptive Comfort, как указано в ASHRAE 55, предоставляет основные рекомендации по оценке теплового комфорта в помещениях с естественной вентиляцией.

Здание геохимии Колумбийского университета имени Гэри Комера состоит из двух отдельных зон с различной архитектурой и инфраструктурой. Лабораторная часть спроектирована как высокоэнергетическая среда со сложными механическими системами и системами управления, а офисная часть спроектирована как низкотехнологичная структура с открывающимися окнами и отдельными фанкойлами.

Стоимость
Стоимость естественной вентиляции следует оценивать комплексно. Например, отказ от охлаждения в атриуме и снижение пиковых нагрузок во всех офисах и классах может компенсировать затраты на модернизацию окон, добавление последовательностей управления и другие элементы, такие как приводы с регулируемой скоростью на дымоотводе атриума, чтобы позволить вентилятору — вспомогательное движение воздуха. Кроме того, следует учитывать стоимость жизненного цикла, поскольку экономия энергии также может помочь компенсировать первоначальные затраты.

Углерод
Углерод является предпочтительным показателем воздействия на окружающую среду, вызванного потреблением энергии. Поскольку системы смешанного режима часто включают переключение между механической работой и естественной работой, крайне важно разработать архитектурные, механические системы и системы управления, которые работают согласованно для снижения энергопотребления. Наибольшую озабоченность вызывает введение больших объемов влажного наружного воздуха, который необходимо осушать при включении механической системы кондиционирования. Для успешного снижения энергопотребления можно использовать стратегии смешанного режима, включающие обучение и уведомление пассажиров, поддерживаемые интеллектуальными элементами управления, которые интерполируют оперативные данные и прогнозы погоды.

Центр биотехнологии и наук о жизни Университета Род-Айленда организован вокруг пятиэтажного атриума с естественной вентиляцией, соединяющего исследовательское и учебное крылья. Оконные приводы с электроприводом и вентиляторы с регулируемой скоростью, предназначенные для дымоудаления, также служат инфраструктурой для стратегии естественной вентиляции здания.

Защитная оболочка
Одной из основных функций лабораторного здания является способность поддерживать безопасность людей; огромные инвестиции в надлежащее планирование лаборатории, механическое проектирование, эксплуатацию вытяжных шкафов и обучение пассажиров могут быть легко сведены на нет из-за плохо спланированного подхода к естественной вентиляции. Кроме того, на важные исследования могут повлиять колебания температуры и влажности или они могут быть загрязнены попаданием загрязняющих веществ в нефильтрованный воздух.

Как правило, воздух перемещается из помещений с более высоким избыточным давлением в пространства с меньшим избыточным давлением в дверных проемах. Скорость переноса воздуха составляет всего 150 кубических футов в минуту, поэтому чувствительные отношения давления, обеспечивающие надлежащую изоляцию, могут быть нарушены быстро меняющимся давлением ветра, который может направить сотни кубических футов в минуту в пространство или из него. Кроме того, работающие окна позволяют повторно подавать выхлопные газы в здание.

Чтобы снизить эти риски, каждое помещение должно быть правильно классифицировано на этапе программирования, с указанием соотношений давления и чувствительности к температуре, влажности и загрязняющим веществам, таким как пыльца и пыль. Уровень контроля, требуемый для данного пространства, исходя из потенциального риска негерметизации, поможет определить, где может быть расположено пространство и как должно контролироваться движение воздуха. Чувствительные области, которые должны быть расположены рядом с зонами, предназначенными для естественной вентиляции, часто требуют компьютерного гидродинамического исследования. Точно так же потенциальный повторный унос выхлопных газов должен оцениваться специализированными инженерными фирмами, которые проводят испытания масштабных моделей в аэродинамической трубе.

Научно-исследовательский корпус Национального университета Голуэя, Ирландия, организован таким образом, что атриум, офисные помещения, технические рабочие зоны и коридоры по периметру имеют естественную вентиляцию, выступая в качестве «теплового свитера» для лаборатории с механической вентиляцией. люксы.

Как видно из примеров проектов, каждая ситуация требует отдельного решения, но остается одна константа. Для достижения целостного успеха команда интегрированного проекта должна подойти к естественной вентиляции в лабораторных зданиях с четким набором целей и показателей, включая итеративный процесс проектирования со своевременным анализом и обратной связью. Те, кто готов принять вызов, обеспечат более здоровую и гуманную среду для жильцов здания, что в конечном итоге поддержит продуктивное и творческое сообщество, востребованное в этой критически важной и конкурентной отрасли.
