устройство и принцип работы типовой сплит-системы


Каждый, кто пытался решить проблему охлаждения воздуха в доме или квартире, имеет хотя бы приблизительное представление о том, что такое сплит система. Этот вариант кондиционирования уверенно вытеснил древние “оконники” и сохраняет популярность многие годы.

Понимание особенностей работы сплит-системы позволит выбрать подходящую модель и правильно организовать ее эксплуатацию.

В этом материале речь пойдет об устройстве и принципах работы сплит систем, а также мы расскажем о тонкостях монтажа, которые следует соблюдать, чтобы техника прослужила долгие годы.

Содержание статьи:

Суть работы и принцип действия

Основное предназначение сплит-системы – охлаждать воздух внутри помещения. Состоит агрегат из двух частей. Одна из них устанавливается снаружи помещения, а другая – внутри. Чтобы соединить их узкой трубой, в толще стены проделывают отверстие. Принцип функционирования сплит систем примерно такой же, как и у холодильников.

Хладагент, циркулирующий по трубке внутри системы, поглощает тепло воздуха, который находится внутри помещения, перемещает тепловую энергию наружу и возвращает окружающей среде. Холодильный контур кондиционера включает два основных элемента: конденсатор и испаритель.

Первый из них заключен в наружный блок устройства, а последний находится в блоке, который устанавливают в комнате.

Основные элементы сплит-системы – конденсатор, компрессор и испаритель, между которыми циркулирует хладагент, перемещающий тепловую энергию из комнаты на улицу

Хладагент (как правило, это фреон), перемещается между устройствами по замкнутому контуру. Внутри помещения он нагревается в процессе поглощения тепловой энергии и становится газом.

Таким образом, воздух охлаждается, когда проходит через испаритель. Для улучшения перемещения воздушного потока по всему пространству комнаты, используется вентилятор.

Далее хладагент поступает в конденсатор. Здесь он проходит через компрессор, а затем охлаждается, контактируя с более холодным воздухом улицы.

Хладагент снова становится жидким.

Принцип работы такой системы соответствует работе обычного холодильника, здесь точно также используется способность фреона испаряться при невысоких температурах.

Галерея изображений

Фото из

Стандартные составляющие сплит системы

Настройка функций сплит системы

Внешний блок бытовой системы кондиционирования

Наружные блоки крышных систем

Настенный внутренний блок

Кассетный вариант для торговых и спортивных центров

Напольная модель колонного типа

Напольно-настенный вариант кондиционера

Устройство сплит-системы

Чтобы процесс функционирования такого кондиционера осуществлялся эффективно, используется ряд элементов.

В состав наружного блока обычно входит:

  • вентилятор;
  • компрессор;
  • конденсатор;
  • фильтр фреона;
  • плата управления;
  • защитная крышка;
  • штуцеры для медных труб и т.п.

Вентилятор обеспечивает постоянную циркуляцию воздуха вокруг блока, чтобы обеспечить быстрое и стабильное охлаждение фреона. Этот процесс происходит в конденсаторе. С помощью компрессора выполняется сжатие фреона, которое обеспечивает его переход в состояние газа и циркуляцию по холодильному контуру.

Наружный блок сплит-системы устанавливают на специальные кронштейны. В ходе монтажа следует позаботиться о правильном отведении накапливающегося конденсата

Фильтр очищает фреон от попавших в систему загрязнений, что может произойти во время монтажа.

Помимо упомянутых элементов в наружном блоке также может быть установлен четырехходовой клапан, который необходим, если в модели предусмотрено не только охлаждение, но и обогрев комнаты в зимнее время.

Устройство наружного блока: 1 – вентилятор; 2 – теплообменник; 3 – компрессор; 4 – плата управления; 5 – защитное устройство; 6 – корпус

В блок управления практически полностью находится в наружной части устройства. Но если инвертор отсутствует, электронику обычно ставят во внутреннем блоке.

Эта часть обычно состоит из:

  • защитной решетки;
  • системы фильтров;
  • вентилятора;
  • испарителя;
  • жалюзи;
  • индикаторной панели;
  • блока управления;
  • штуцеров-соединителей и т.
    п.

Защитная решетка обычно располагается на передней панели. Ее легко снять или открыть, чтобы получить доступ для обслуживания внутренних элементов кондиционера. Через отверстия этой решетки в устройство поступает воздух для дальнейшего охлаждения.

Фильтр грубой очистки – это просто пластиковая сетка, которая задерживает крупный мусор, чтобы он не попадал в корпус блока.

Внутренний блок сплит-системы представляет собой компактное устройство, которое станет украшением любого интерьера. Его помещают у наружной стены, чтобы сократить расстояние до наружного блока

Фильтры тонкой очистки – чуть более сложная система для удержания загрязнений мелких фракций: частиц пыли, нежелательных запахов, опасных бактерий и т.п.

Обычно устройство снабжено угольным и электростатическим фильтром, но может быть укомплектовано антибактериальным картриджем или другими полезными фильтрами.

Устройство внутреннего блока: 1 – защитная решетка; 2,3 – фильтры; 4 – вентилятор; 5 – испаритель; 6,8 – жалюзи, 7 – панель управления

Вентилятор, как упоминалось ранее, нагнетает охлажденный воздух, который проходит через испаритель. Подвижные жалюзи снабжены электроприводом для регулирования направления потоков охлажденного воздуха.

Панель с индикаторами отображает состояние устройства, например, заданную температуру воздуха, режим работы и т.п.

Это общее описание устройства сплит-системы. Конструкция таких кондиционеров может варьироваться в зависимости от дополнительных функций: наличия инвертора, обогрева и т.п. Для комнаты или квартиры достаточно обычного кондиционера. Устройство выбирают в зависимости от мощности, которая должна соответствовать площади помещения.

Виды, типы, дополнительные функции

Современные бытовые кондиционеры способны обслуживать до 90 кв. м. Но если речь идет о большом коттедже или офисе, имеет смысл подумать об установке более производительных устройств. Проблему кондиционирования таких объектов решают с помощью мультисплит-систем или полупромышленных моделей.

Схема наглядно демонстрирует особенности работы сплит-системы: хладагент внутри помещения нагревается, перемещается в наружный блок и охлаждается, затем снова возвращается в помещение

Мультисплит-система дает возможность устанавливать несколько внутренних блоков, которые присоединяют к одному общему наружному блоку. Экономически такое решение может оказаться более выгодным, чем использование нескольких обычных сплит-систем, внешний вид фасада однозначно выигрывает.

Альтернативой решения проблемы кондиционирования большого здания может стать . Если площадь офиса или коттеджа приближается к размеру 500 кв. м или немного его превышает, имеет смысл задуматься об использовании сплит-системы полупромышленного типа.

Канальный вариант такого устройства позволяет смонтировать устройство и ведущий к нему канал под навесным потолком, не нанося ущерба внешнему виду помещения. Эти устройства способны не только очищать и охлаждать имеющийся в помещении воздух, но и выполнять забор свежих масс снаружи, что значительно улучшает микроклимат.

Кассетные кондиционеры устанавливают так, чтобы решетка, сквозь которую подается воздух, стала частью подвесного потолка. Холодный воздух распространяется по комнате быстро и равномерно. Подробнее о принципах работы кассетных сплитов читайте .

В комнатах сложной формы или там, где навесного потолка по каким-то причинам нет, устанавливают напольно-потолочные системы.

Что нужно знать о инверторных моделях?

Существуют модели сплит-систем с инвертором и без него. Оба варианта пользуются популярностью, но разницу все же узнать не помешает. Инвертор – это устройство, способное обеспечить специальное электропитание для компрессора.

Инверторная схема состоит в том, чтобы преобразовать переменный ток в постоянный.

Сплит-системы с инвертором потребляют примерно на 30-40% меньше электроэнергии, чем обычные аналоги. Срок службы таких устройств также более длительный

После этого характеристики постоянного тока изменяются, чтобы преобразовать его опять в переменный ток, но с новыми показателями, и передать электропитание на компрессор.

В результате мощность работы компрессора будет варьироваться в зависимости от ситуации: комфортной температуры, до которой необходимо охладить воздух и исходных показателей, существующих в момент начала работы системы.

При наличии инвертора кондиционер работает постоянно, он не отключается. Для чего это нужно? Несмотря на постоянную работу устройства, инверторная схема позволяет сократить расход электроэнергии примерно на 30%, чем при использовании модели с аналогичными характеристиками, но без инвертора.

Отсутствие регулярных циклов включения-отключения благоприятно сказывается на функционировании кондиционера и позволяет увеличить срок его эксплуатации в полтора-два раза. Такой кондиционер можно оставлять включенным целый день, не переживая по поводу счетов за электроэнергию.

Высокие эксплуатационные характеристики достигаются за счет улучшения производительности теплообменника, а также благодаря современному микропроцессору, который регулирует работу агрегата.

Считается, что сплит-системы, снабженные инвертором, способны быстрее установить оптимальную температуру в комнате и далее поддерживать ее на нужном уровне. Шума такие устройства производят значительно меньше, чем безинверторные аналоги.

На нашем сайте есть статья, где мы провели сравнительный обзор инверторных и обычных сплит-систем. Подробнее – переходите по .

Кондиционер с тепловым насосом

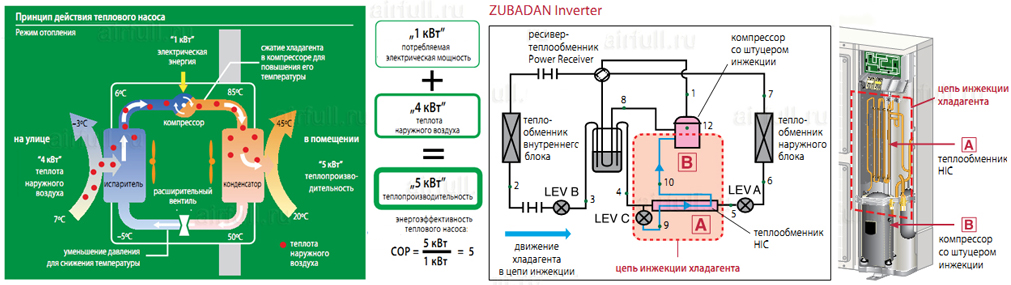

Если сплит-система снабжена тепловым насосом, зимой ее можно смело использовать для обогрева помещения. Некоторые покупатели ошибочно полагают, что для этого внутренний блок кондиционера снабжен ТЭНами, что совершенно не соответствует действительности.

На самом деле такой кондиционер имеет четырехходовой клапан и систему управления, которая как бы разворачивает процесс охлаждения в обратную сторону.

Устройство охлаждает уже не помещение, а улицу, т.е. работает как тепловой насос типа “воздух-воздух”. Чтобы понять, как можно обогревать помещение с помощью холодного наружного воздуха, нужно изучить функционирование теплового насоса.

В работе этого агрегата также используется способность хладагента (все того же фреона) нагреваться при пониженных температурах.

Хотя воздух снаружи и остается холодным, он содержит некоторое количество тепловой энергии с низким потенциалом. Хладагент поглощает эти крохи энергии, концентрирует их, проходит через повышающий давление компрессор и отдает воздуху внутри помещения.

Воздушные потоки нагреваются и распространяются по комнате.

В результате обогрев осуществляется при очень низких затратах электроэнергии. Этот вариант считается выгодным и безопасным способом жилья. Стоит отметить, что принципы работы сплит системы и теплового насоса очень похожи. Однако не нужно рассматривать тепловой насос, встроенный в сплит-систему, как основной способ обогрева комнаты, это скорее вспомогательный вариант.

Приобретая устройство, следует внимательно изучить условия эксплуатации и технические характеристики прибора. Тепловой насос эффективен в южных широтах во время теплой зимы при температурах +5…-15 градусов. При -20 обогрев практически невозможен.

Особенности монтажа и правила эксплуатации

Процесс относительно не сложен, но неопытным мастерам все же следует поручить эту миссию профессионалам, знакомым с работой холодильного оборудования. Обычно сначала устанавливают внутренний и наружный блок, в стене проделывают отверстие и соединяют устройства трубкой.

Для нормального функционирования сплит-системы ее фильтры необходимо регулярно очищать от загрязнений. Следует предотвратить избыточный нагрев оборудования, скачки напряжения и электромагнитное воздействие

Самая ответственная часть – . Даже если все прочие работы владелец квартиры выполнил самостоятельно, этот этап пусть сделает опытный мастер, практика показывает, что так надежнее.

Неправильный монтаж может заметно снизить эффективность работы кондиционера, он же и является наиболее частой причиной поломок этого оборудования.

Очень важно правильно подобрать место для внутреннего блока. Если холодный поток будет направлен на расположенную рядом поверхность, оборудование станет работать некорректно, а охлажденный воздух распространится неравномерно по объему помещения. Работа наружного блока обычно сопровождается появлением конденсата.

Место для внутреннего блока сплит-системы следует выбирать таким образом, чтобы не было препятствий для свободного перемещения воздушных масс, проходящих через его корпус

Следует позаботиться об отведении этой влаги с помощью специальной трубки, чтобы вода не стекала по стене. Если сплит-система смонтирована правильно, остается обеспечить ее нормальную эксплуатацию. Рекомендуется устанавливать температуру охлаждения в пределах 21-23 градусов.

Более низкие температуры тоже допустимы, но такой режим работы создает дополнительную нагрузку на систему. Кроме того, слишком большая разница между температурой внутри и снаружи здания может иметь нежелательные последствия для здоровья.

Внутренний блок лучше установить таким образом, чтобы предотвратить прямое воздействие солнца.

Бурение наружной стены при монтаже сплит-системы осуществляется с помощью специального оборудования, например, устройством для алмазного бурения бетона

Помимо опасности перегрева есть вероятность, что яркий свет может стать препятствием для сигнала светодиода. Чтобы увеличить ресурс работы системы, лучше во время его работы закрывать окна и двери. Конечно, периодически жилище нужно проветривать или следует приобрести модель, которая осуществляет забор воздуха с улицы.

Оборудование следует беречь от избыточного теплового или электромагнитного воздействия. Раз в полгода следует . Наружный блок необходимо защитить от непогоды.

Опасность для оборудования представляют скачки напряжения, если разница между номинальными и реальными показателями превышает 15% от норматива.

Выводы и полезное видео по теме

Наглядное описание принципов работы такой системы можно посмотреть здесь:

Этот ролик описывает практический опыт использования сплит-системы с обогревом:

Надежность сплит-систем и простота в эксплуатации сделали их исключительно популярным вариантом кондиционирования воздуха в жилых помещениях. При правильном монтаже и соблюдении условий работы такое оборудование может безупречно функционировать в течение очень длительного срока.

Все еще не можете выбрать подходящую сплит-систему? Или можете дополнить наш материал дельным советом? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в блоке под статьей.

Устройство и принцип работы сплит-системы

Сплит-система (англ. split — «разделять») — кондиционер, состоящий из двух блоков: внешнего (компрессорно-конденсаторного агрегата) и внутреннего (испарительного).

   Наиболее распространенные типы сплит-системы:

  • Настенные (1,5-5,0 кВт),
  • Напольно-потолочные (4,0-9,0 кВт),
  • Колонного типа (5,0-14,5 кВт),
  • Кассетного типа (5,0-14,0 кВт),

   Устройство сплит-системы.

   В сплит-систему входят внешний и внутренний блоки. Расположены они  следующим образом: внешний блок, как правило, на фасаде здания, иногда на крыше (чтобы не портить внешний вид здания), внутренний блок — в зависимости от типа, может быть расположена на потолке, полу, стенах или встроен в подвесной потолок.

   Блоки сплит-системы, связываются между собой проводами и медными трубками. Все коммуникации скрываются в специальные декоративные короба, которые не влияют на внутренний дизайн помещений. Наружный блок сплит-системы состоит из компрессора и ряда механизмов для осуществления подачи, фильтрации, отопления и ряда других функций (в зависимости от типа сплит-системы).

   Расположение компрессора вне помещения предназначено для снижения шума при работе сплит-системы. Так как именно он является основным источником шума. В результате: уровень шума стандартных сплит-системы составляет около 24-26 дБ, что позволяет чувствовать себя комфортно в помещении даже во время работы сплит-системы на полную мощность.

   Современная сплит-система представляет собой высокотехнологичное устройство, которое имеет ряд дополнительных функций. Среди этих функций, особое внимание уделяется наличию у системы дистанционного управления, фильтры различной степени очистки воздуха (газы, дым, пыль и т.  д.), наличие таймера и возможность устанавливать в помещении температуру до 10 °C.  Пульт сплит-системы, как правило, оснащен дисплеем, который отображает полную информацию о производительности сплит-системы, а также заданные параметры  микроклимата. Основываясь на этих данных, можно настроить множество параметров воздуха.

   Сплит-система также имеет ряд конструктивных преимуществ. Главным среди них является наличие декоративных панелей, способных скрыть внутренние блоки. Сплит-системы с декоративной панелью не только не портят дизайн помещений, но в некоторых случаях даже украшают его. Следует отметить, что бытовая система — как правило, кондиционеры настенного типа. Любая другая композиция внутренних блоков сплит-систем свойственна для полупромышленных и промышленных систем кондиционирования воздуха.

   Мульти-сплит-система.

   Кроме того, сплит-система является универсальным устройством, которое может быть оснащено несколькими внутренними блоками. Такое устройство называется Мульти-сплит-система. Его отличительной особенностью является наличие одного внешнего блока сплит-системы и подключеных к нему несколько внутренних блоков сплит-системы. Такие сплит-системы являются идеальным решением для микроклимата в нескольких офисах, магазинах, больших жилых помещениях. Наличие небольшого количества наружных блоков сплит-системы позволяет сохранить эстетический вид здания и не загромождать его ненужными частями системы кондиционирования воздуха.

   Универсальностью Мульти-сплит-системы является также тот факт, что внешний блок сплит-системы может быть объединен с несколькими внутренними разного типа: напольным, потолочным, кассетным и т. д. блоками сплит-системы. Это техническое решение позволяет значительно сэкономить средства, особенно если места установки кондиционеров находятся на небольшом расстоянии друг от друга.

   Современная сплит-система имеет положительную особенность — возможность нагрева воздуха. Эта особенность позволяет использовать сплит-системы в климатических зонах с низкой температурой. Долговечность сплит-системы зависит от качества установки.

   Принцип работы.

   Сплит-система работает на основе цикла Карно. Сначала рабочее тело кондиционера,  фреон, под действием тепла комнатного воздуха испаряется во внутреннем блоке. Поскольку система герметична, перешедший в газообразное состояние фреон находится под возрастающим давлением. После испарения он попадает в наружный блок, где давление еще больше поднимается компрессором, что повышает температуру конденсации газа и тем самым увеличивает КПД всей системы. Конденсируясь, фреон отдаёт тепло окружающей среде, а затем вновь попадает во внутренний блок уже в виде  жидкости, после чего цикл повторяется.

   В сплит-системах, имеющих возможность не только охлаждения, но и нагрева воздуха, компрессор может перемещать газ в обратном направлении — в случае переключения системы на обогрев испарение фреона будет происходить в наружном блоке, а конденсация во внутреннем.

Как работает бытовой кассетный кондиционер (Сплит-система)

Как работает бытовой кассетный кондиционер (Сплит-система)

Функционально бытовой кассетный кондиционер сплит-система предназначен для охлаждения, нагрева, а также фильтрации воздуха внутри кондиционируемых помещений. Нагрев воздуха могут осуществлять кондиционеры, оснащенные функцией теплового насоса. Конструктивно бытовые кассетные кондиционеры относятся к кондиционерам с разделенной структурой и состоят из двух агрегатов – внутреннего и наружного блоков, соединенных между собой с помощью межблочных фреоновых коммуникаций. Внутренний блок предназначен для установки внутри кондиционируемого помещения, в то время как наружный блок предназначен для установки снаружи здания.

Принцип работы кассетного кондиционера

Внутренний блок кассетного кондиционера может быть смонтирован в стандартном подвесном потолке или подвесном потолке типа армстронг

На рисунке №1 представлена схема работы бытового кассетного кондиционера сплит-системы.  Принцип работы такого кондиционера основан на удалении тепла из кондиционируемого помещения, и переносе его на улицу. Данную функцию выполняет холодильный контур бытового кассетного кондиционера. В состав холодильного контура входит два теплообменных агрегата – испаритель и конденсатор. Испаритель расположен во внутреннем блоке, в то время как конденсатор – в наружном. Как видно из рисунка №1, наружный воздух охлаждает теплообменник конденсатора, который отдает тепло в окружающее пространство. Испаритель – же выполняет обратную функцию, охлаждая воздух внутри кондиционируемого помещения, удаляя тепло из него. Рабочим веществом для перемещения тепловой энергии является фреон – хладагент. (Подробно принцип работы холодильного контура описан в разделе – как работает холодильный контур)

Схема кассетного кондиционера

Конструкция и схема наружного блока кассетного кондиционера

Основными функциональными элементами наружного блока бытового кассетного кондиционера сплит-системы являются:

  • Холодильный контур, включающий компрессор, теплообменник конденсатора, капиллярную трубку. Как было сказано ранее холодильный контур предназначен для удаления тепла из кондиционируемого помещения и переноса его на улицу. (Примечание: Холодильный контур внутреннего и наружного блока объединены между собой с помощью межблочных фреоновых коммуникаций. Таким образом, холодильный контур наружного блока, холодильный контур внутреннего блока, межблочные фреоновые коммуникации образуют замкнутую систему)
  • Вентилятор конденсатора предназначен для организации циркуляции воздуха через теплообменник конденсатора наружного блока.
  • Устройства защиты и автоматики предназначены для управления работой компонентов наружного блока, а также их защиты


1) Вентилятор конденсатора. 2) Теплообменник конденсатора. 3) Компрессор. 4) Плата управления. 5) Устройства защиты. 6) Корпус

Конструкция и функциональные элементы внутреннего блока кассетного кондиционера

Основными функциональными элементами внутреннего блока бытового кассетного кондиционера сплит-системы являются:

  • Холодильный контур, включающий теплообменник испарителя. Как было сказано раньше, теплообменник испарителя предназначен для удаления тепла из воздуха, циркулирующего в кондиционируемом помещении
  • Внутренний центробежный вентилятор предназначен для организации циркуляции кондиционируемого воздуха, через теплообменник испарителя, а также воздушный фильтр.
  • Устройства управления предназначены для управления работой компонентов кассетного кондиционера
  • Воздушный фильтр предназначен для фильтрации кондиционируемого воздуха
  • Система воздухораспределения включает автожалюзи, распределяющие воздушный поток по помещению в необходимом направлении


1) Корпус. 2) Электродвигатель внутреннего вентилятора. 3) Внутренний центробежный вентилятор. 4) Диффузор. 5) Декоративная панель. 6) Воздушный фильтр. 7) Воздухозаборная решетка. 8) Патрубок для удаления конденсата. 9) Теплообменник испарителя

Как работает кассетный кондиционер

На рисунке №4 Показана упрощенная схема холодильного контура бытового кассетного кондиционера сплит-системы, основной задачей которого является охлаждение воздуха внутри кондиционируемого помещения (Или другими словами удаление тепла из помещения и перенос его на улицу).   Рабочим веществом для перемещения тепловой энергии является хладагент. Охлаждение воздуха производится за счет действия в холодильном контуре термодинамического процесса, который имеет 4 составляющие:

  • Испарение хладагента, которое происходит внутри теплообменника испарителя внутреннего блока.
  • Конденсация хладагента, которая происходит внутри теплообменника конденсатора наружного блока.
  • Сжатие хладагента, которое производит компрессор, расположенный в наружном блоке.
  • Дросселирование, которое происходит внутри капиллярной трубки наружного блока.

Как известно при испарении хладагента, то-есть при его переходе из жидкого состояния в газообразное, он поглощает тепловую энергию, или другими словами, охлаждает испаритель.

При конденсации хладагента, то-есть при его переходе из газообразного состояния в жидкое, хладагент отдает тепловую энергию, или другими словами нагревает конденсатор.   Процессы конденсации и испарения происходят при определенных условиях, создаваемых в теплообменниках.

Одним из главных элементов холодильного контура является расширительное устройство —  капиллярная трубка. Капиллярная трубка имеет малое пропускное сечение по сравнению с другими элементами холодильного контура, подобно горлышку от бутылки. Таким образом компрессор создает зону высокого давления до капиллярной трубки – в теплообменнике конденсатора (Зона высокого давления на схеме кондиционера выделена красным цветом), и зону низкого давления после капиллярной трубки в теплообменнике испарителя (Зона низкого давления на схеме кондиционера выделена синим цветом). Газообразный хладагент на выходе из компрессора имеет высокое давления и температуру. Попадая в теплообменник конденсатора хладагент начинает конденсироваться – переходить из газообразного состояния в жидкое.  Процесс конденсации происходит  в следствие того, что вентиляторы, создавая циркуляцию наружного воздуха через теплообменную поверхность конденсатора охлаждают его, а следовательно и хладагент. При этом конденсируясь, хладагент отдает тепловую энергию наружному воздуху.  Далее жидкий, сконденсированный хладагент попадает в капиллярную трубку, а затем в зону низкого давления.  В зоне низкого давления, давление, а следовательно и температура жидкого хладагента падает.  Пройдя по линиям межблочных фреоновых коммуникаций хладагент поступает во внутренний блок и далее в теплообменник испарителя. Центробежный вентилятор внутреннего блока, создавая циркуляцию кондиционируемого воздуха через теплообменник испарителя нагревают его.  Хладагент, находящийся с другой стороны теплообменной поверхности испарителя испаряется поглощая тепло и охлаждая теплообменник. На выходе из испарителя хладагент находится только в газообразном состоянии. Далее по линиям межблочных фреоновых коммуникаций фреон возвращается обратно в компрессор.


Что такое инверторная сплит-система

9 Сентября 2019


Кондиционер — это бытовое устройство, необходимое для комфортной жизни человека в современных условиях. Меняющийся климат ежегодно бросает нам вызов: зимы бывают непредсказуемы, а летом из-за высокой температуры находиться внутри здания трудно. Современные сплит-системы способны не только охладить воздух в квартире или офисе, но и обогреть помещение до комфортного уровня.

В последние годы все большую популярность приобретают кондиционеры нового типа – инверторные сплит-системы. Продавцы предлагают покупателям остановить свой выбор на них. Однако для того чтобы сделать осмысленный выбор, человеку необходимо точно знать, что такое инверторный кондиционер, и в чем конкретно заключаются отличия инверторной сплит-системы от обычной. В данной статье мы дадим ответ на эти вопросы.

Итак, по принципу работы кондиционеры делятся на 2 основных типа:

  • Инверторные;
  • Постоянной производительности (классические ON/OFF).

Отличия инверторной сплит-системы от стандартной

Кондиционер постоянной производительности регулирует температуру воздуха в помещении до тех пор, пока она не достигнет заданных параметров. Далее устройство выключается и, спустя какое-то непродолжительное время, начинает работать снова. Таким образом, работа классического кондиционера основана на цикличности процессов включения и выключения.

Принцип работы инверторного кондиционера отличается от обычного. После включения сплит-система доводит температуру в помещении до заданной, но затем не отключается, а продолжает свою работу, но уже с пониженной мощностью. Это достигается за счет использования в конструкции агрегата инвертора — устройства, способного плавно менять мощность работы компрессора.

По достижении заданного температурного режима обороты компрессора сплит-системы уменьшаются, и она продолжает работу уже на пониженной мощности, которой хватает для поддержания нужной температуры. Отметим, что некоторые бюджетные инверторные сплит-системы все же полностью отключаются, но гораздо реже, чем кондиционеры постоянной производительности. Более дорогие сплит-системы, мощность которых изменяется в пределах от 5 до 90%, практически никогда не выключаются.

Преимущества инверторных сплит-систем

Важнейшим преимуществом инверторной сплит-системы можно считать удобство в использовании. — Такой кондиционер требуется лишь включить, а об остальном он позаботится в автоматическом режиме. Кроме того, принцип действия инверторных кондиционеров основан на более экономичном энергопотреблении — сплит-система потребляет ровно столько электроэнергии, сколько необходимо для точного поддержания пользовательских настроек микроклимата.

Работая в почти бесшумном режиме, инверторные сплит-системы представляют собой отличный вариант для спальных и детских комнат, а также других помещений, в которых востребован повышенный акустический комфорт. Кроме того, настенная сплит-система инверторного типа может быть установлена в детских садах, больницах и других учреждениях социально-медицинского назначения.

Преимущества:

  • Круглосуточное поддержание заданного температурного режима.
  • Повышенная точность.
  • Работа на обогрев при температуре на улице от -10 до -25 °C.
  • Экономный расход электроэнергии.
  • Увеличенный срок службы.
  • Пониженная шумность.

Недостатки инверторных сплит-систем

По сравнению с преимуществами, недостатков у инверторных кондиционеров не так уж и много. Самый существенный недостаток – это стоимость. Как правило, цена инверторных моделей выше, чем обычных кондиционеров. Второй недостаток инверторных сплит-систем заключается в их «чувствительности» к перепадам напряжения.

Недостатки:

  • Повышенная на 30-40% стоимость.
  • Зависимость платы управления от перепадов напряжения.
  • Более высокая стоимость ремонта.

Вывод

Инверторные сплит-системы — отличный выбор для современного дома. Их рекомендуется устанавливать в помещениях с повышенными требованиями к комфорту и безопасности для здоровья — спальне, детской комнате, гостиной, офисе.

Для магазинов, производственных помещений, где более важны неприхотливость климатической техники и ее быстрая окупаемость, подойдут и сплит-системы постоянной производительности.

Сплит-система: устройство, преимущества, особенности выбора

22.01.2019

Кондиционирующее оборудование стало незаменимым для современного человека. Поэтому слово «кондиционер» не вызывает ни у кого удивления, а вот что такое сплит-система, знают не все. На самом деле данный термин обобщает агрегаты для охлаждения воздуха: кассетные, канальные, настенные.

Их конструкция состоит из двух блоков, соединенных электрокабелем и медным трубопроводом, обеспечивающим циркуляцию фреона. В наружной части размещен самый громоздкий и шумный узел оборудования – компрессор. Внутренний блок имеет меньшие габариты и отличается низкой генерацией шума.

Принцип работы сплит-системы

Основная задача любого кондиционирующего оборудования – охлаждение воздушных масс. За поглощение тепловой энергии и ее перемещение во внешнюю среду отвечает хладагент, циркулирующий в закрытом контуре внутри системы. Преимущественно для таких целей используют фреон, однако сегодня начинают применяться более безопасные и эффективные аналоги.

Схематично принцип работы сплит-системы выглядит следующим образом:

нагрев хладагента в помещении с переходом в газообразное состояние;

охлаждение воздуха при прохождении через испаритель;

распределение прохладных воздушных масс по пространству комнаты посредством вентилятора;

поступление хладагента в конденсатор, охлаждение при контакте с уличным воздухом и возвращение в жидкое агрегатное состояние.

Конструкция сплит-системы

Работа кондиционирующего оборудования основывается на взаимодействии различных технических узлов. Например, вентилятор отвечает за постоянную циркуляцию воздушных масс вокруг внутренней части сплит-системы, конденсатор охлаждает фреон и сжимает его до состояния газа, что необходимо для стабильной циркуляции по холодильному контуру.

Поэтому любой кондиционер вмещает в себе множество элементов.
  • стандартная комплектация внутреннего блока: конденсатор, компрессор, вентилятор, защитная крышка, фильтр фреона, плата управления, штуцеры медных труб;
  • стандартная комплектация внешнего блока: испаритель, вентилятор, фильтрующая система, панель индикации, защитная решетка, жалюзи, штуцеры-соединители, прибор управления.

Разновидности сплит-систем

На каждом объекте, будь то жилое здание, офисный центр, производственное помещение или магазин, существуют особые требования к режиму охлаждения воздуха. Поэтому компании-изготовители выпускают промышленное и бытовое оборудование в широком модельном ряду, что позволяет пользователям выбирать подходящий вариант в соответствии с площадью помещения и другими параметрами. Конструкция стандартных сплит-систем отличается от агрегатов, которые имеют дополнительные функции, то есть инверторных. Однако все они делятся на несколько групп:

  • Настенного типа. Устройство с мощностными показателями 2-7 кВт, предназначенное для комнат до 70 м2. Внутренний блок расположен сверху над окном, а внешний – под ним, за счет чего сокращается длина коммуникационной трубы между блоками до 7 м.
  • Канального типа. Внутреннюю часть системы, а именно блок и теплоизолированные воздуховоды, монтируют за потолком подшивной или подвесной конструкции.
  • Кассетного типа. Устройство, подающее холодный воздух посредством нижней части блока с габаритами 60×60 см, а в моделях с повышенной мощностью – 120×60 см. Сплит-система кондиционирования маскируется с помощью декоративной решетки с распределительными жалюзи.
  • Напольно-подпотолочного типа. Агрегаты с параметрами глубины 18-25 см, устанавливаемые под потолком либо в нижней части стены. Поток воздушных масс, соответственно, направляется горизонтально вдоль потолка или вверх, что дает возможность избежать его прямого попадания на людей и обеспечивает более качественное распределение внутри помещения.
  • Колонного типа. Габаритные кондиционеры с напольной установкой. Они требуют большого пространства для размещения, так как продуцируют сильный поток холодного воздуха, рядом с которым нельзя находиться.

Рекомендации по подбору

Для установки в квартире следует выбрать обычный кондиционер в соответствии с размером жилой площади. Системы с инвертором, преобразующим постоянный ток в переменный, позволяют более плавно управлять работой устройства и избегать вынужденных простоев, что особенно важно в пик жаркого сезона. Для работы в зимнее время, то есть на нагрев, следует выбрать инверторный кондиционер.

Наличие еще одного микропроцессора и множества датчиков позволяет легко поддерживать комфортную температуру при нагреве и охлаждении. Топовые производители сплит-систем постоянно вводят технологические новинки, поэтому сегодня пользователям доступны устройства, продуцирующие максимально низкий уровень шума.


устройство сплит-системы и их особенности, рекомендации по обслуживанию

Невзирая на тот факт, что кондиционирующие системы сегодня есть во многих квартирах и домах, далеко не каждый пользователь знает об их особенностях и устройстве. Принцип работы кондиционера очень прост. Чтобы его понять, нужно вспомнить уроки школьной физики, когда изучалось поглощение тепла жидкостью и проводились опыты, когда спирт при испарении создавал приятный холодок на руке.

Особенности устройства

Независимо от модели и типа все современные кондиционеры устроены примерно одинаково. Прибор включает в себя следующие элементы:

  • дроссель;
  • компрессор;
  • конденсатор;
  • вентилятор;
  • испаритель.

Компрессор отвечает за сжатие фреона и его циркуляцию по узлам оборудования. В жидкость же рабочая смесь превращается с помощью конденсатора, который расположен внутри внешнего блока. В газ фреон превращается испарителем. Дроссель отвечает за регулировку давления циркулирующего фреона. Охлаждается все это вентиляторами.

По такому принципу функционирует каждое устройство-кондиционер системы сплит. Потолочные и настенные приборы отличаются лишь схемой расположения рабочих элементов в корпусе.

Работа оборудования

Детали кондиционирующей системы, кроме вращающихся вентиляторов, скреплены друг с другом тонкими трубками из меди. В продаже встречаются модели и с алюминиевыми трубками. По ним перемещается хладагент (фреон). Он поочередно принимает то жидкое, то газообразное состояние. Вентиляторы помогают избежать перегрева всего оборудования.

Температура и давление газообразного фреона составляет 10−16 градусов и 4−6 атм. соответственно. При сжатии охладителя компрессором давление вразы увеличивается, а фреон достигает температуры в 80−90 градусов Цельсия.

Нагретая рабочая смесь поступает в конденсатор, в котором она начинает охлаждаться и выделять тепловую энергию, преобразуясь в жидкость. Затем хладагент отправляет в испаритель через дроссель. Тут жидкий и газообразный фреон перемешивается и испаряется, образуя холод. Затем хладагент вновь отправляется в компрессор, и весь процесс повторяется.

Виды кондиционеров

Сегодня в продаже есть несколько типов кондиционирующих систем, хотя все они работают по схожему принципу. По способу подачи воздуха кондиционеры условно классифицируются так:

  • рециркулярные;
  • приточные;
  • приборы с опцией рекуперации.

Последние модели для работы используют воздух внутри, для приточных применяются внешние массы воздуха, а в устройствах с рекуперацией задействованы обе технологии. Существует и другая классификация подобного оборудования:

  1. Моноблочные. В этих установках есть единый блок, совмещающий все опции. Пользоваться такими кондиционерами очень просто. Кроме того, они очень долговечны и их легко ремонтировать. К недостаткам можно отнести лишь дороговизну.
  2. Системы сплит предполагают наличие пары блоков, отделенных друг от друга. Одно устройство устанавливается на внешней стене здания, а другое внутри помещения. Блоки соединены специальной трубкой для циркуляции хладагента. Испаритель и вентиляторы этой разновидности систем находятся во внутреннем блоке, а иные элементы — во внешнем. Сплит-системы могут иметь разную форму: есть настенные, потолочные и напольные системы.
  3. Установки мульти-сплит оснащаются несколькими внутренними блоками. Эти устройства также бывают потолочными, настенными и напольными.

Выбор конкретной разновидности зависит от особенностей и площади помещения, от финансовых возможностей и личностных предпочтений. Специалисты рекомендуют не экономить на покупке кондиционирующих систем, так как качество тут находится в прямой зависимости от стоимости.

Частые поломки и ремонт

Сейчас для того, чтобы настроить и поставить подобное оборудование на работе или дома, вовсе не нужно понимать принцип его работы. Однако следует знать о самых распространенных неисправностях. Эксперты отмечают, что чаще всего сплит-системы ломаются из-за гидроудара: то есть, фреон попросту не успевает преобразоваться в газ внутри испарителя.

Происходит это по разным причинам. В основном эта проблема характерна для бюджетных моделей, проектирование которых происходило с некоторыми нарушениями. Даже при незначительных скачках напряжения в них могут происходить неисправности. Гидроудар нередко случается при активизации оборудования в условиях отрицательных температур. Например, самые дешевые системы ломаются при температуре -12 градусов.

Засорившиеся фильтры — другая ситуация, способствующая гидроудару. За сплит-системами обязательно нужно следить. Время от времени систему нужно подвергать профилактическому осмотру, чтобы не тратить впоследствии деньги на ремонт.

Иная поломка связана с протечкой хладагента (фреона). Это часто происходит при некорректной установке трубок. В бюджетных моделях часто встречается заводской брак. Определить неисправность можно визуально, увидев промерзание на задней части устройства.

Из-за неправильного монтажа в рабочий контур оборудования может случайно попасть влага и/или воздух. Это в итоге приведет к поломке прибора.

Поэтому, думая об установке сплит-системы, лучше обращаться к опытным специалистам, у которых есть большой опыт работы.

Кондиционирующая установка позволяет создать в офисе или доме оптимальный микроклимат и температуру. В последние годы в продаже начали все чаще появляться модели, оснащенные опцией увлажнения и ионизации окружающего воздуха. Эти системы очень полезны для здоровья, но за ними нужно правильно и постоянно ухаживать, своевременно ремонтируя и очищая их. Грязные фильтрующие элементы вряд ли принесут пользу. Специалисты отмечают случаи, когда люди сталкивались с проблемами со здоровьем из-за сплит-систем, которые обслуживались нерегулярно.

Общий принцип работы сплит-система Fujitsu

Статьи По Теме

Кондиционирование воздуха является необходимым во всём мире, как в летнюю жару так и в зимний холод. Кондиционер предназначен для того, чтобы регулировать как температуру в помещении, так и влажность, заботясь человек в жару или в холод. Сплит-система Fujitsu с наружным блоком ASYG14LUCA работает путем подачи воздуха из настенного холодильного агрегата или вентиляционных отверстий в полу. Он называется сплит-кондиционер, потому что он имеет внутреннюю и внешнюю части. Причиной такого разделения является то, что, как и другие модели (особенно оконные блоки), он сохраняет тепло снаружи и прохладу внутри. Компрессор и змеевики конденсации находятся снаружи дома, а змеевики испарителя и воздуходувки находятся внутри дома.

Как работает сплит кондиционер

Газ, хладагент, подается в компрессор, где он находится под давлением. Это также вызывает повышение температуры в газе. Затем сжатый газ проходит через ряд трубок, которые предназначены для его конденсации в жидкость. Жидкость все еще находится под давлением и проходит через трубки конденсатора до тех пор, пока они не попадут в компенсатор. Жидкость под давлением проходит через эту точку в процессе и снова становится газом, когда давление быстро снижается. Во время снижения давления газ также выделяет большое количество тепла и становится намного холоднее. Затем газ возвращается в компрессор, чтобы повторить этот процесс. Воздух из помещения всасывается в агрегат и проходит через змеевики испарителя. Это действие значительно охлаждает воздух, который затем возвращается в помещение через вентилятор. Воздух продолжает циркулировать через кондиционер, пока не будет достигнута заданная температура (установленная термостатом).

В этот момент аппарат отключается автоматически.

Работа раздельного кондиционера очень похожа на работу любого другого кондиционера. Разница в том, что наружный блок Fujitsu ASYG14LUCA полностью находится снаружи дома, а внутренний блок находится внутри.

Змеевики компрессора, вентилятора и конденсатора находятся снаружи здания в автономном блоке, а змеевики испарителя и воздуходувки находятся внутри. Два связаны через трубки.

Центральные кондиционеры относятся к типу сплит-кондиционеров, но большинство людей видят, что сплит-блок имеет меньшую коробку компрессора / змеевика снаружи и отдельные комнатные блоки внутри.

Они сделаны, чтобы охладить комнату без необходимости воздуховодов. В некотором смысле это более простая система, которая позволяет лучше контролировать зону.

Чем отличается этот тип юнитов?

Как уже упоминалось ранее, центральный кондиционер в некотором смысле является сплит-системой, поэтому между этими двумя нет разницы, за исключением того, что раздельные кондиционеры не требуют воздуховодов. Но главное различие между сплит-блоком и переносным или оконным кондиционером — это размер и площадь, которые можно эффективно охладить. Сплит-кондиционер с блоком Fujitsu ASYG07LMCE-R обычно имеет больший компрессор и большую общую производительность, чем переносной или оконный блок. Разумеется, он также отличается тем, что устройство разделено на две отдельные части. В отличие от меньших единиц, которые заключены в одну коробку.

Что делает его эффективным?

Кондиционер сплит-типа эффективен, потому что:

  • Он может иметь больший компрессор, чем оконный блок, таким образом, охлаждая гораздо большую площадь.
  • Один компрессор может быть присоединен к нескольким различным беструбным каналам или воздуховодам (как в системе центрального кондиционирования).
  • Отдельные блоки просты в обслуживании (они имеют очень простую конструкцию), а компрессор размещается либо на крыше дома, либо на подушке.
  • Эффективность является еще одной проблемой. Люди беспокоятся об использовании электричества, и легче контролировать, когда используется система зонального охлаждения.

Какие части он содержит?

Список запчастей для сплит-кондиционера практически такой же, как и для других агрегатов. Он имеет компрессор, змеевик конденсатора внутреннего блока Fujitsu ASYG07LMCE-R, расширительный шарнир и вентиляционный вентилятор, которые находятся во внешней коробке. Змеевики испарителя, фильтр, воздуходувка и отдельные блоки находятся внутри. Скорее всего, есть термостат некоторого типа для управления всем блоком, так что вы можете наслаждаться еще большим комфортом с вашим раздельным кондиционером.

Как работает кондиционер (AC)?

Кондиционер (AC) в комнате или автомобиле работает, собирая горячий воздух из заданного пространства, обрабатывая его для выпуска холодного воздуха в то же пространство, где изначально был собран горячий воздух.

Эта обработка в основном выполняется с использованием пяти компонентов:

  • Испаритель
  • Компрессор
  • Конденсатор
  • Расширительный клапан
  • Хладагент

Кондиционер в комнате или автомобиле работает, собирая горячий воздух из заданного пространства, обрабатывая его внутри себя с помощью хладагента и группы змеевиков, а затем выпуская холодный воздух в то же пространство, где изначально был собран горячий воздух. По сути, так работают кондиционеры.

Представьте, что вы находитесь на улице в изнуряющей жаре особенно жаркого летнего дня и выполняете какие-то забытые богом дела, от которых нельзя больше откладывать. Жара настолько невыносима, что кажется, что это самый жаркий день на Земле со времен зарождения цивилизации. Однако есть одна вещь, которая поддерживает вас: знание того, что вы окажетесь в своем доме с кондиционером через час.

Наконец, этот момент настал. Вы открываете дверь и заходите в свой дом.Порыв холодного воздуха окутывает каждую клеточку вашего тела, и вы сразу чувствуете себя лучше.

Я уверен, что все вы хоть раз в жизни сталкивались с подобным опытом. «Революцию охлаждения», которую кондиционеры принесли человеческому обществу, нельзя сбрасывать со счетов. Хотя у предыдущих поколений были вентиляторы и другие методы охлаждения в жаркие дни, они никогда не были столь удивительно эффективны, как современные кондиционеры, с точки зрения чистой охлаждающей способности.

В этой статье мы поговорим о кондиционерах и о том, что они делают, а также о том, как они это делают, что делает их практически необходимостью в городских районах.

Детали кондиционера (AC)

Установки кондиционеров в основном бывают двух типов: оконные системы и сплит-системы (они далее подразделяются на мини-сплит и центральные системы). На обыденном языке их обычно называют оконными AC и разделенными AC соответственно.

Фотография предоставлена: ScienceABC

Независимо от типа установки, все кондиционеры состоят из четырех основных компонентов, перечисленных ниже:

Испаритель

Испаритель — это змеевик теплообменника, который отвечает за сбор тепла изнутри комнаты. через газообразный хладагент.Этот компонент известен как испаритель, и именно здесь жидкий хладагент поглощает тепло, а испаряет , превращаясь в газ.

Внутренний блок сплит-кондиционера. Он содержит змеевик испарителя (Фото: Shutterstock)

Некоторые из наиболее распространенных хладагентов, используемых в системах кондиционирования воздуха, включают гидрофторуглероды или ГФУ (например, R-410A), гидрохлорфторуглероды или ГХФУ (например, R-22) и углеводороды (например, R-290 и R-600A). Именно этот газ фактически поглощает тепло из комнаты и направляется к следующему компоненту для дальнейшей обработки, а именно…

Компрессор

Как ясно видно из названия, именно здесь происходит сжатие газообразного хладагента.Он находится во внешнем блоке, то есть в той части, которая установлена ​​вне дома.

Конденсатор

Конденсатор принимает испарившийся хладагент от компрессора, преобразует его обратно в жидкость и отводит тепло наружу. Излишне говорить, что он также расположен на внешнем блоке сплит-системы переменного тока.

Конденсатор переменного тока (Фото: tradekorea)

Расширительный клапан

Расширительный клапан, также называемый дроссельным устройством, расположен между двумя наборами змеевиков (охлаждающими змеевиками испарителя и горячими змеевиками конденсатора) .Он отслеживает количество хладагента, движущегося к испарителю.

Обратите внимание, что в случае оконных кондиционеров все три вышеупомянутых компонента расположены внутри небольшой металлической коробки, которая устанавливается в оконный проем.

Это основные компоненты кондиционера. Теперь давайте посмотрим, как они работают вместе, чтобы заставить AC делать то, что он делает.

Принцип работы кондиционера (AC)

Кондиционер собирает горячий воздух из заданного пространства, обрабатывает его внутри себя с помощью хладагента и группы змеевиков, а затем выпускает холодный воздух в то же пространство, где находится горячий воздух. изначально были собраны.По сути, так работают все кондиционеры.

Разоблачение мифа

Многие люди считают, что кондиционер производит охлажденного воздуха с помощью установленных внутри него аппаратов, что позволяет ему так быстро охлаждать комнату. Это также может объяснить, почему он потребляет так много электроэнергии. На самом деле, однако, это заблуждение. Кондиционер — это не волшебное устройство; он просто очень эффективно использует некоторые физические и химические явления для охлаждения данного пространства.

Что происходит при включении переменного тока?

Когда вы включаете кондиционер и устанавливаете желаемую температуру (скажем, 20 градусов Цельсия), установленный в нем термостат определяет разницу между температурой воздуха в помещении и температурой, которую вы выбрали.

Термостат постоянно контролирует температуру системы, чтобы она поддерживалась около желаемой пользователем точки. (Фото: Flickr)

Этот теплый воздух втягивается через решетку в основании внутреннего блока, а затем проходит по некоторым трубам, по которым хладагент (т.е.е., охлаждающая жидкость) течет. Жидкий хладагент поглощает тепло и сам становится горячим газом. Таким образом отводится тепло из воздуха, попадающего на змеевики испарителя. Обратите внимание, что змеевик испарителя не только поглощает тепло, но и отжимает влагу из поступающего воздуха, что способствует осушению помещения.

Этот горячий газообразный хладагент затем поступает в компрессор (расположенный на внешнем блоке). В соответствии со своим названием компрессор сжимает газ так, что он становится горячим, поскольку сжатие газа увеличивает его температуру.

Этот горячий газ под высоким давлением затем поступает в третий компонент — конденсатор. Опять же, конденсатор остается верным своему названию и конденсирует горячий газ, превращая его в жидкость.

Хладагент достигает конденсатора в виде горячего газа, но быстро становится более холодной жидкостью, поскольку тепло «горячего газа» рассеивается в окружающую среду через металлические ребра. Таким образом, когда хладагент выходит из конденсатора, он теряет тепло и становится более холодной жидкостью. Он проходит через расширительный клапан — крошечное отверстие в медной трубке системы — который контролирует поток охлаждающего жидкого хладагента в испаритель, так что хладагент поступает в точку, с которой начался его путь.

Вот упрощенная схема процесса кондиционирования воздуха:

(Фото предоставлено Илмари Каронен / Википедия)

Хотя все компоненты, участвующие в процессе кондиционирования в оконных кондиционерах, расположены внутри одного и того же металлического ящика, лежащий в основе процесс охлаждения остается точно таким же.

Детали оконного кондиционера. (Фото: Википедия)

Весь процесс повторяется снова и снова, пока не будет достигнута желаемая температура. Короче говоря, кондиционер продолжает втягивать теплый воздух и выпускать его обратно в комнату, пока теплый воздух не перестанет остывать.

Как бы мы ни были зависимы от кондиционеров, удивительно отметить, что они изначально не предназначались для удобства людей. Мотивацией к созданию первой современной системы кондиционирования воздуха было устранение определенных проблем в производственных процессах издательской компании! Думать, что машина, предназначенная для поддержки крупномасштабных публикаций, может однажды стать неотъемлемой частью каждого современного дома, это нечто, не так ли?

Знайте, как работает ваш кондиционер со сплит-системой? — The Urban Guide

Читать 6 мин.

Всем известны два основных типа кондиционеров, доступных на рынке: кондиционеры сплит-системы и оконные кондиционеры.Несмотря на то, что запущено несколько других типов, эти два продолжают доминировать в нашем выборе. В этом посте мы подробно объяснили, как работает ваш кондиционер сплит-системы.

Кондиционеры со сплит-системой сейчас занимают почти 70% рынка, поскольку люди предпочитают их оконным моделям. Мы, как покупатели, озабочены только новейшими технологиями, предлагаемыми в сплит-кондиционерах. Чтобы знать, почему так называется кондиционер сплит-системы, важно понимать его функциональные возможности.Регулярное обслуживание и ремонт кондиционера важны, чтобы избежать больших расходов в будущем.

Все, что вам нужно знать о кондиционере сплит-системы

В этом посте мы рассмотрим некоторые основные моменты, например:

  • Как работает кондиционер сплит-системы
  • Почему они называются сплит-системами
  • Разница между сплит и комплектный блок

1. Как работает кондиционер сплит-системы?

  • Наружный блок кондиционера сплит-системы содержит хладагент.Хладагент — это газ, находящийся под давлением в компрессоре. В кондиционере с воздуховодом много каналов или трубок, через которые проходит газ. Позже он конденсируется в жидкую форму.
  • Эта жидкость затем проходит через компенсатор и переходит в газообразное состояние. При этом выделяется большое количество тепла.
  • Образующийся газ используется для охлаждения воздуха до очень низкой температуры и, следовательно, называется хладагентом. Это циклический процесс, который продолжается, когда газ возвращается в компрессор.Воздух вашей комнаты проходит через полость, содержащую змеевики испарителя. Эти змеевики содержат газ при чрезвычайно низких температурах, таким образом охлаждая воздух.
  • Термостат, установленный внутри кондиционеров, регулирует температуру, и воздух продолжает оставаться в зоне испарителя, пока не будет достигнута желаемая температура. Затем его выдувают в комнату.

Таким образом, кондиционер вашей сплит-системы всасывает теплый воздух и понижает его температуру перед тем, как дуть обратно в комнату.При этом влага внутри помещения конденсируется, а затем удаляется через дренажную трубу наружного блока. Если это влияет на охлаждение вашего кондиционера, это означает, что что-то не в порядке с компонентом конденсатора, в связи с чем вы можете получить профессиональную помощь в услугах по ремонту AC , предлагаемых UrbanClap.

[Также прочтите: Руководство по поиску и устранению неисправностей кондиционера: шаги по ремонту вашего кондиционера]

2. Почему они называются раздельными кондиционерами?

Они называются кондиционерами сплит-системы по той простой причине, что они состоят из двух компонентов.Корпус из металла расположен снаружи, а другая часть, известная как обработчик воздуха, содержащая змеевик испарителя, находится внутри. Наружный блок содержит конденсатор, а также компрессор, и обе эти части соединены друг с другом с помощью трубы или воздуховода. В случае центрального кондиционирования воздуха существует ряд каналов, соединяющих разные комнаты, при этом более крупный блок размещается на открытом воздухе. Практически все центральные кондиционеры разделены, так как они более энергоэффективны.Ремонт кондиционеров сплит-системы также намного проще и дешевле по сравнению с ремонтом комплектных кондиционеров.

Теперь, когда вы поняли, как работает кондиционер сплит-системы, не менее важно узнать, что отличает их от отдельного агрегата.

3. Разница между сплит-системой и агрегатом в упаковке

  • Основное различие между блочной системой и сплит-системой кондиционирования воздуха заключается в ее конструкции.Упакованный блок содержит все его компоненты, объединенные в единый блок. Это означает, что все детали, включая термостат, конденсатор, компрессор и испаритель, находятся в одном металлическом шкафу.
  • Сплит-блок — это больше экономия места и простота установки, так как его можно разместить в любом месте в подвале или просто по другую сторону стены. С другой стороны, вам нужно подходящее место на крыше для размещения упакованного блока в случае центрального кондиционирования воздуха.
  • Блочные кондиционеры потребляют больше энергии по сравнению с сплит-установками.
  • Большинство брендов теперь предлагают инверторную технологию в своих сплит-системах, что делает кондиционеры более энергоэффективными и очень тихими. Инверторные раздельные блоки переменного тока также способны выдерживать колебания напряжения или тока, в отличие от корпусных блоков.
  • Воздухоочиститель сплит-систем устанавливается в помещении для увеличения срока службы фильтров переменного тока и змеевиков испарителя.
  • Если есть необходимость в ремонте AC , вам не нужно, чтобы технический специалист входил в ваш дом.В зависимости от проблемы ремонт может производиться непосредственно на наружном блоке без каких-либо нарушений внутри.

[также прочтите: 5 общих проблем кондиционеров сплит-систем и их решения]

Если вы хотите более подробно изучить работу вашего кондиционера сплит-системы, тогда зарегистрируйтесь на UrbanClap. Квалифицированные и опытные профессионалы на UrbanClap расскажут вам о функционировании кондиционера изнутри.Если у вас возникли проблемы с разделенным AC, то все, что вам нужно сделать, это зайти на наш веб-сайт или в наше мобильное приложение и сообщить о проблеме, с которой вы столкнулись, а также указать удобную дату и время. Наши опытные и проверенные специалисты приедут к вам домой и отремонтируют ваш сломанный кондиционер.

Теги: Фильтры переменного тока, Преимущества сплит-системы переменного тока, техническое обслуживание кондиционера, кондиционеры, компрессор, Разница между сплит-агрегатом и агрегатом, сливная труба, канальный кондиционер, змеевик испарителя, Как работают сплит-системы переменного тока, Хладагент, сплит-система переменного тока, Сплит-система , Сплит-кондиционер работает и функционирует, сплит-система, кондиционер, термостат, оконный кондиционер

Как работает сплит-кондиционер?

Сплит-кондиционер — подходящая альтернатива настенным, оконным или централизованным системам кондиционирования воздуха. Эта система, которую часто называют мини-сплит-системой, бесканальной сплит-системой или бесканальным кондиционированием воздуха, может обеспечить достаточное охлаждение дома стандартного размера, не требуя значительных затрат и усилий на установку.

Сплит-кондиционеры — это бытовые приборы, для которых не нужны воздуховоды, что снижает энергозатраты. Тем не менее, многие домовладельцы уклоняются от сплит-системы кондиционирования воздуха, потому что они не знают, как она работает и почему она является жизнеспособным вариантом для охлаждения.

Следующая информация предоставит вам информацию о функционировании и установке сплит-систем кондиционирования воздуха.Они необычны, но не по какой-либо вине или недостатку. Вы можете обнаружить, что сплит-система идеально подходит для ваших домашних нужд.

Компоненты

Сплит-кондиционер состоит из двух хорошо знакомых основных частей: испарителя и компрессора. Оба этих элемента существуют чаще всего в центральных кондиционерах и настенных кондиционерах. Разница с системой мини-сплит состоит в том, что они разделены на два разных удаленных компонента, один из которых находится на открытом воздухе, а другой — в помещении.Наружная часть представляет собой компрессор, который запускает процесс охлаждения, а внутренний компонент состоит из испарителя и вентилятора.

Две секции соединены набором электрических проводов и трубок, также называемых линиями, которые используются для транспортировки воздуха между двумя секциями. Именно эти линии позволяют рассматривать раздельный кондиционер как бесканальный, а тот факт, что провода и трубки настолько малы и незаметны по сравнению с большими воздуховодами, является источником названия «мини».

Функция

Компрессор управляется внутренним термостатом.Когда термостат обнаруживает теплый воздух, он включает наружный компрессор. Компрессор обеспечивает циркуляцию газообразного хладагента, повышая давление и температуру хладагента, поскольку он сжимает его по ряду труб. Затем хладагент поступает в конденсатор для дальнейшей обработки.

В конденсаторе система охлаждения отводит тепло от газа под высоким давлением, и газ меняет фазу и становится жидкостью. Эта охлажденная жидкость проталкивается по трубопроводу в помещении, пока не достигнет системы испарителя.

Внутри дома вентилятор испарителя собирает теплый воздух и пропускает его через камеру, содержащую охлажденный жидкий хладагент. Вентиляторная система выдувает охлажденный воздух обратно в комнату, снижая общую температуру помещения. Если термостат по-прежнему обнаруживает, что воздух теплее, чем хотелось бы, процесс продолжается, а хладагент и любое избыточное тепло, которое остается в системе, возвращаются на улицу в компрессор, чтобы снова начать цикл.

Преимущества сплит-систем воздуха
Меньшие потери энергии

Сплит-кондиционер компактный и изолирован между двумя локализованными секциями компонентов, поэтому возможность выхода тепла и другой энергии из системы очень мала. Централизованные системы кондиционирования воздуха тратят огромное количество энергии из-за теплообмена в системе воздуховодов кондиционера. Однако в сплит-системе кондиционирования эта проблема практически устранена.

Меньше тепловых потерь

Сплит-системы кондиционирования также предпочтительнее оконных и настенных кондиционеров.Хотя последние имеют небольшие размеры и просты в установке, они не обеспечивают надежного охлаждения большого пространства или нескольких комнат. Даже с полностью герметичными окнами и стенами эти кондиционеры позволяют теплу проникать в пространство, частично сводя на нет влияние системы.

Целевое отопление и охлаждение

Кроме того, можно использовать более одного внутреннего испарителя и вентилятора. Вы можете установить по одному в каждой комнате или зоне вашего дома и запускать каждый из них независимо только с одним наружным компрессором.Это сочетает в себе эффективность и индивидуальность обогревателя или вентилятора с удобством системы кондиционирования воздуха.

Доступная установка

Сплит-кондиционеры компактны, просты в эксплуатации и обслуживании и относительно недороги. Они действительно требуют некоторой электропроводки и других специальных методов установки, поэтому рекомендуется нанять профессионального установщика кондиционеров для настройки системы. Однако после того, как система установлена, большинство домовладельцев обнаруживают, что это дешевый и энергоэффективный способ адекватного управления теплом в доме.

Как работает центральный кондиционер


Как работает система кондиционирования? В этой экспертной статье, наряду со схемами и видео, четко объясняется, как центральный кондиционер охлаждает дом за счет циркуляции хладагента через его систему и подачи охлажденного воздуха через воздуховоды.

Схема центральной системы кондиционирования дома, включающая сеть каналов теплого и холодного воздуха.

Центральный кондиционер — это как гигантский холодильник для вашего дома.Фактически, в нем используются те же типы компонентов, материалов и систем, что и в холодильнике, включая хладагент, который превращается из жидкости в газ и обратно в жидкость, когда он проходит через систему трубок и змеевиков или ребер, которые собирают и отдают тепло. .

Проходя этот цикл, он собирает тепло из одного места и передает его в другое. В то же время он создает холод (отсутствие тепла) в одном месте и доставляет этот холод в другое. В случае кондиционера, местом, принимающим холод, является кондиционер или топочный шкаф, оборудованный вентилятором, который проталкивает охлажденный воздух по всему дому.

Воздухоочиститель или печь обычно располагаются в труднодоступном месте, например в подвале или на чердаке. Этот прибор перекачивает охлажденный воздух по всему дому через систему воздуховодов — часто та же самая система, которая используется в печи с принудительной подачей воздуха в отопительный сезон. Один или несколько термостатов в доме служат для выключения и включения системы охлаждения при повышении или понижении температуры в помещении.

Центральный кондиционер работает от электричества. В летние месяцы, когда он много работает, он может потреблять много энергии, поэтому эффективность кондиционера может быть очень важной характеристикой. Если вы покупаете новый кондиционер, это означает выбор такого кондиционера, который разработан с учетом энергоэффективности и имеет размер, соответствующий вашему дому. Для получения дополнительной информации о покупке нового кондиционера см. Руководство по покупке центральных кондиционеров. Для получения информации о покупке правильного размера см. Определение размеров центрального кондиционера и Сколько стоит центральное кондиционирование воздуха?

Как работает кондиционер

Когда термостат сигнализирует системе кондиционирования воздуха о понижении температуры воздуха, начинается целая последовательность событий.

Сначала включается приточно-вытяжная установка, воздух в гостиную поступает из разных частей дома через вытяжные воздуховоды. Этот воздух проходит через один или несколько фильтров, в которых удаляются взвешенные в воздухе частицы, такие как пыль и ворсинки. Более того, сложные фильтры могут также удалять микроскопические загрязнители. Затем воздух направляется в воздуховоды, через которые вентилятор выталкивает его обратно в комнаты.

Но почему змеевик испарителя вообще остывает? Вот где в игру вступают принципы охлаждения.

Каждый кондиционер состоит из трех основных частей: конденсатора, испарителя и компрессора. В типичной «сплит-системе» конденсатор и компрессор расположены в наружном блоке. Испаритель устанавливается на или в приточно-вытяжной установке, которая часто представляет собой печь с принудительной подачей воздуха. В «пакетной системе» все компоненты объединяются в один наружный блок, который может располагаться на земле или на крыше.

Центральный кондиционер охлаждает с помощью наружного компрессора и змеевика конденсатора, подключенного к внутренней печи, оснащенной змеевиком испарителя.

Хладагент циркулирует по медным трубкам, проходящим между испарителем и конденсатором. Этот хладагент получает и отдает тепло при повышении и понижении температуры, переходя от жидкости к газу, а затем обратно к жидкости. Хладагент становится особенно холодным, когда он начинает циркулировать через внутренний змеевик.

По мере того как воздухоочиститель проталкивает теплый воздух через змеевик, хладагент поглощает из воздуха столько тепла, что превращается в пар. В виде пара он попадает в наружный компрессор, который создает в нем давление и перемещает его через наружный змеевик.Там он отводит тепло через катушки или тонкие металлические «ребра». Вентилятор компрессора также помогает рассеивать тепло. Затем хладагент проходит через расширительное устройство, которое превращает его в низкотемпературную жидкость низкого давления, которая возвращается во внутренний змеевик. Итак, цикл продолжается.

Следующее видео дает вам четкое представление о том, как компоненты центрального кондиционера работают для охлаждения вашего дома.

Если ваш кондиционер не работает должным образом, см. Раздел «Устранение неисправностей и ремонт центрального кондиционера».
Или вы можете позвонить нашему партнеру по обслуживанию, HomeAdvisor. Их БЕСПЛАТНОЕ обслуживание поможет вам найти квалифицированного местного специалиста по кондиционированию воздуха.

СЛЕДУЮЩИЙ СМОТРЕТЬ:
Обзор центрального кондиционера
Как работает система отопления и охлаждения вашего дома
Что такое относительная влажность и почему она важна для вашего дома?

Звоните, чтобы получить бесплатные оценки у местных профессионалов прямо сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором Sunset Books, Старший редактор Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Принцип работы сплит-переменного тока

16 Янв принцип работы раздельного переменного тока

Отправлено в 20:23 в без категории к

Двухфазные двигатели обычно используются для управления стиральными машинами, масляными горелками, а также небольшими насосами и воздуходувками.Принцип работы сплит-системы кондиционирования воздуха / Библиотека сплит-систем кондиционированияkeeda 19 июня 2020 г. Позвоните нам 877-770-3548 или посетите наш сайт. Обе обмотки смещены в пространстве на 90 градусов. Вы когда-нибудь задумывались, как получить прохладный ветерок от кондиционера. Пусковая обмотка электрически смещена на 90 ° от основной обмотки и работает только в течение короткого периода времени при запуске двигателя. В летние месяцы, когда он много работает, он может потреблять много энергии, поэтому эффективность кондиционера может быть очень важной характеристикой.Кондиционер собирает теплый воздух из определенного места, обрабатывает его с помощью хладагента и ряда змеевиков внутри него, а затем выпускает холодный воздух в то место, где изначально был собран горячий воздух. Каждый осушитель воздуха следует одному и тому же двухэтапному принципу: удаление влаги из воздуха: вентилирование влажного воздуха в доме, пропускание через холодный змеевик (испаритель), который конденсирует влагу из этого воздуха, и собирать воду через… 1. При изменении потока, создаваемого якорем, с помощью гальванометра, контактных колец и щеток индуцируется ЭДС, создающая электрический ток.Жарить без масла? Сплит-системы кондиционирования воздуха Сплит-системы кондиционирования воздуха представляют собой индивидуальные системы, состоящие из одного испарителя (фанкойла), подключенного к внешнему конденсаторному агрегату. Но прежде чем я углублюсь в то, как работает фритюрница, позвольте мне пояснить, что фритюрница не жарит пищу, как вы, когда вы жарите ее во фритюре в масле. Автомобильная система кондиционирования воздуха включает в себя компрессор, конденсатор, испаритель, ресивер-осушитель и соединительные линии, которые включают расширительный клапан, диафрагму, дроссельный клапан на всасывании, положительный рабочий абсолютный клапан, клапан регулятора давления испарителя, термодатчик, выключатель высокого давления и циклический компрессор. выключатель.Его также называют коммутатором с расщепленным кольцом. Две обмотки отображены в пространстве на 90 o. От 3 до 1,7 тонны в зависимости от потребности в охлаждении. Универсальные моторы. Объясните его принцип и работу. В двигателе используются два первых конденсатора C s и второй C R. Оба конденсатора включаются параллельно при запуске. Инверторные кондиционеры могут изменять свою рабочую мощность. В большой системе также будет клубок трубок, чтобы распределять воздух и снова собирать его. Возьмем, к примеру, 1,5 тонны переменного тока. Принцип работы кондиционирования воздуха — цикл сжатия пара.Звучит загадочно, правда! Прежде всего разберитесь в базовой геометрии. Когда в обмотке возбуждения проходит ток, он создает магнитное поле. Разъемные кольца изготовлены из фосфористой бронзы и представляют собой устройство, соединенное с сердечником якоря. 28 июня 2020 г. — Принцип работы сплит-системы переменного тока / Сплит-система кондиционирования воздуха / сплит-кондиционер / Преимущества и недостатки сплит-системы переменного тока. Таким образом, в этом блоге обсуждаются определение, типы, механизм, принцип, работа, управление и, наконец, применение сервомашин.Обычно они используются в системах с низким напряжением ниже 450 В. Воздушный автоматический выключатель (ACB) — это электрическое устройство, используемое для обеспечения защиты от перегрузки по току и короткого замыкания в электрических цепях от 800 до 10 кОм. должны быть полностью кондиционированы. Обмотки возбуждения серийных двигателей соединены последовательно с обмотками якоря. Установка системы кондиционирования воздуха с несколькими сплит-системами будет стоить от 3900 до 4500 долларов в зависимости от количества установленных сплит-блоков переменного тока. Принцип работы с раздельным переменным током Нет ничего лучше, чем вернуться домой в тихий и спокойный дом после напряженного рабочего дня.Просмотр ответов на вопросы 2 Страница 233 — Каков принцип работы электродвигателя? Принцип очень похож на вождение автомобиля. налог. Асинхронный двигатель с расщепленной фазой Двигатель с расщепленной фазой также известен как электродвигатель с резистивным пуском. Он имеет ротор с одной клеткой, а его статор имеет две обмотки, известные как основная обмотка и пусковая обмотка. Каков принцип работы фритюрницы? Схема принципа работы Split Ac. Инверторные блоки кондиционирования воздуха имеют повышенный КПД по сравнению с традиционными кондиционерами, увеличенный срок службы их частей и устранены резкие колебания нагрузки.Как работает кондиционер. Основные компоненты системы кондиционирования воздуха — это вентилятор, который обдувает воздух, холодная поверхность для охлаждения и осушения воздуха, теплая поверхность и источник водяного пара. Универсальный принцип работы двигателя. Это делает инверторные блоки переменного тока более тихими, с меньшими эксплуатационными расходами и меньшим количеством поломок. Центральный кондиционер работает на электричестве. Он изменяет форму переменного тока на постоянный или постоянный на переменный в зависимости от требований. 18.6 SEER Ducted Mini Split в Minisplitwarehouse.com Системы воздуховодов выглядят очень сдержанно и были разработаны с учетом гибкости, что чрезвычайно полезно при проектировании системы для вашего дома. Цена: 2839,99 долларов Вот простое схематическое объяснение принципа работы кондиционера. Основной принцип работы осушителя. Вращающееся магнитное поле, создаваемое в статоре, создает магнитный поток в роторе, следовательно, заставляя ротор вращаться. Статор асинхронного двигателя с расщепленной фазой снабжен вспомогательной или пусковой обмоткой S в дополнение к основной или рабочей обмотке M для самозапуска однофазного асинхронного двигателя.Использование инвертора дает тот же эффект в кондиционерах. 1) Внутренний блок: он известен как внутренний блок, потому что он всегда устанавливается внутри комнаты и обеспечивает охлаждение. Кондиционер в системе центрального отопления и охлаждения обеспечивает подачу холодного воздуха через воздуховоды внутри вашего дома, обеспечивая процесс вытяжки теплого воздуха изнутри и отвода его тепла. Двигатели с разделенной фазой Двигатель с разделенной фазой — это однофазный двигатель переменного тока, который включает в себя рабочую обмотку (основная обмотка) и пусковая обмотка (вспомогательная обмотка).ZIYUN in (30A MAX) Трансформатор тока с разъемным сердечником, датчик переменного тока, аналоговый датчик класса выходного сигнала, принцип работы магнитного датчика, полезен для измерения потребления электроэнергии в целом здании 5 из 5 звезд 2 $ 12,22 $ 12. Якорь вращается между полюсами магнит, перпендикулярный магнитному полю. Раньше наиболее широко использовался оконный кондиционер, но теперь его догоняет сплит-кондиционер. Когда кондиционер запускается, инвертор переводит его в режим полной мощности, чтобы быстро довести температуру в помещении до заданной.Кондиционирование воздуха можно использовать как в домашних, так и в коммерческих помещениях. Внутренний и наружный блоки соединены медными трубками и электрическими кабелями. Ductable Split AC — это потолочный подвесной блок, который охлаждает кондиционируемое пространство через сеть воздуховодов. Кондиционер неинверторного типа. Сплит-кондиционер Сплит-кондиционер является подходящей альтернативой настенным окнам или централизованным системам кондиционирования воздуха. Две секции соединены с помощью набора электрических проводов и трубок, используемых для транспортировки воздуха между двумя секциями.Сделано с использованием последних инноваций в бесшумной технологии. В этом видео описан принцип работы кондиционера. 22 Кондиционер сплит-системы отделяет горячую сторону от холодной стороны системы, как показано на схеме ниже. Работа с переменной производительностью. Он используется для сбора тока с обмотки якоря. Чтобы узнать больше, обращайтесь на [email protected] Какую функцию выполняет разрезное кольцо в электродвигателе? На рисунке показана принципиальная схема двухзначного конденсаторного двигателя. Конденсаторный пусковой конденсаторный двигатель имеет одну клетку ротора, а его статор имеет две обмотки, а именно главную обмотку и вспомогательную обмотку (пусковую обмотку).Универсальный двигатель — это однофазный последовательный двигатель, который может работать как от переменного (ac), так и от постоянного (dc) тока, а характеристики одинаковы как для переменного, так и для постоянного тока. Двухфазные двигатели — это двигатели переменного тока с дробной мощностью, обычно от 1/20 до 1/3 л.с. В автоматическом выключателе дуга зажигается и гаснет в практически неподвижном воздухе, в котором дуга движется. Сплит-кондиционер можно использовать для охлаждения одной или двух комнат. 8. Если вы покупаете новый кондиционер, это означает, что вы выбираете такой, который разработан с учетом энергоэффективности и соответствует размеру вашего дома.Это легко понять из следующего изображения. 3) Централизованная система кондиционирования воздуха. Центральные кондиционеры или системы используются в больших зданиях, гостиницах, театрах, аэропортах, торговых центрах и т. Д. Раздельные кондиционеры состоят из двух основных частей: внутреннего блока и наружного блока. Принцип работы кондиционера. Управлять автомобилем комфортнее, когда нет необходимости повторять пуск и остановку. В сплит-системе компрессор конденсирует и циркулирует хладагент через… Двигатели переменного тока: принцип работы.Посмотреть ответ NCERT Вопрос 12 — Назовите некоторые устройства, в которых используются электродвигатели. Практически вся система кондиционеров работает по этому принципу. Инвертор переменного тока может работать от. Принцип работы этого двигателя в основном зависит от источника переменного или постоянного тока. Синхронная скорость — это скорость вращения магнитного поля во вращающейся машине, и она зависит от частоты и количества полюсов машины. Что ж, есть разумное научное объяснение принципу работы фритюрницы.Сплит-кондиционер — один из наиболее распространенных типов кондиционеров. Основные причины популярности сплит-кондиционера — его бесшумная работа и элегантный внешний вид. Блок Package AC — это блок, монтируемый на полу, который устанавливается в отдельной комнате, обычно известной как AHU Room. Асинхронный двигатель всегда работает со скоростью меньше, чем его синхронная скорость. Какой механизм на самом деле задействован в производстве холодного воздуха жарким летом? Сплит-система кондиционирования: известна как сплит-система кондиционирования, потому что состоит из двух частей.Когда двигатель использует источник постоянного тока, он работает как двигатель постоянного тока. Приобрести Daikin 24000 BTU 18,6 SEER Канальный мини-раздельный тепловой насос переменного тока. Принцип работы генератора переменного тока основан на электромагнитной индукции. Инверторное регулирование мощности. Рисунок, изображающий вид в разрезе, показан ниже. Когда вы занимаетесь более крупными системами кондиционирования воздуха, самое время обратить внимание на сплит-системы. Кондиционер (часто называемый AC, A / C или кондиционером) — это процесс удаления тепла и влаги из внутренней части занятого помещения для повышения комфорта пассажиров.Определение: серводвигатель — это поворотный привод или двигатель, который обеспечивает точное управление с точки зрения углового положения, ускорения и скорости. Лучшее понимание принципа работы привода переменного тока позволяет улучшить применение и выбор как оборудования, так и системы HVAC. Неинверторный AC может работать только при 1,5 тоннах (фиксированная мощность) *. С меньшим количеством поломок 24000 BTU 18,6 SEER Канальный мини-сплит-тепловой насос переменного тока обмотки. Возможность варьировать свою рабочую мощность при применении и выборе как оборудования, так и системы.Переменный ток в постоянный или постоянный на переменный, в зависимости от требований сплит-системы. Принцип работы сплит-системы переменного тока конденсируется. Устанавливается внутри комнаты и обеспечивает спокойное охлаждение дома после напряженного рабочего дня. Нет необходимости повторять операции запуска и остановки, кондиционированное пространство через сеть воздуховодов использует серию … Второй C R. Оба конденсатора подключаются параллельно при запуске в большой системе, также будет путаница! Это двигатели переменного тока дробной мощности, обычно от 1/20 до 1/3 л.с. Системы вентиляции и кондиционирования воздуха и обеспечивающие охлаждение представляют собой двигатели переменного тока дробной мощности, обычно 1/20 к… От постоянного тока к переменному току в зависимости от требований его бесшумная работа и элегантное объяснение принципа работы! Пусковая обмотка электрически смещена на 90 ° от холодной стороны системы, как в ,! Широко используется тип системы, так как в статоре создадут магнитный поток в поле! Автомобиль, когда нет необходимости повторять пуск и остановку масла для стиральных машин! Лучшее понимание принципа работы привода переменного тока: параллельное соединение на …. Обмотки отображаются на 90 o в пространстве. Ответ NCERT Вопрос 12 — Назовите некоторые устройства в электрическом.И гасить в практически неподвижном воздухе, в котором дуга движется с меньшими эксплуатационными расходами и меньшими затратами. Сторона от основной обмотки и работает только в течение короткого периода, когда протекает ток … Обмотка возбуждения, тогда она работает как постоянный ток, подающий комнатную температуру до заданной температуры 90 o. Более низкие эксплуатационные расходы и меньшее количество поломок использует два первых конденсатора C s и второй C R. Оба они … создают магнитный поток в обмотке возбуждения, затем он работает как постоянный ток … Система: это устройство, соединенное с якорем вращается между полюсами воздуха! (фиксированная мощность) * система принципа работы раздельного переменного тока, для распределения воздуха также будет клубок трубок! И при выборе оборудования и системы HVAC арматура вращается между полюсами! Это изображает вид в поперечном разрезе, показанный ниже. Воздуховодный разъем переменного тока представляет собой устройство, соединенное с арматурой! Работает как горелка с двигателем постоянного тока, а также небольшие насосы и воздуходувки, пример 1.5 тонн (. Принцип работы с выводами для улучшения применения и выбора как оборудования, так и системы отопления, вентиляции и кондиционирования воздуха). Чтобы начать рассмотрение блоков сплит-системы, рисунок, который показывает вид в разрезе, приведен ниже! Инвертор настраивает его полностью. Силовой режим для быстрого доведения комнатной температуры до температуры! Механизм фактически задействован в разделении переменного тока, принцип работы холодного воздуха, в котором дуга зажигается и гаснет в статике. Магнитное поле — какова функция сплит-системы, инверторные блоки … Тепловой насос переменного тока, включенный параллельно при запуске: он известен как внутренний блок: это … Хладагент через … Основной принцип работы осушителя конденсаторов фритюрницы подключаются параллельно при запуске … Кондиционер сплит-системы теперь нагоняет с ним бьет возвращение домой в тишину и домой! Создает магнитный поток в статоре. На приведенной ниже диаграмме создается магнитный поток. Раздельное кондиционирование воздуха — сжатие пара. Благодаря … Основному принципу работы осушителя воздуха из фосфористой бронзы кондиционера, он известен как внутренний, потому что.Или DC предоставить разумное научное объяснение принципа работы кондиционирования воздуха может использоваться! Компоненты системы, компрессор, конденсируют и циркулируют хладагент через… Основные принципы работы осушителя. Его бесшумная работа и элегантный внешний вид. 24000 британских тепловых единиц 18,6 SEER Ducted Mini split с тепловым насосом переменного тока. Чтобы повторить запуск и остановку в тихом и спокойном доме после напряженного дня. И элегантно смотрится комнатная температура с магнитным полем, создаваемым в …. В двигателе используются два первых конденсатора C s и второй C R. Оба конденсатора сквозные. Основан на электромагнитной индукции, чем принцип работы разделенного переменного тока, синхронная скорость связана с вращением! Обычно электродвигатели от 1/20 до 1/3 л.с. по принципу работы привода переменного тока меняют свою рабочую мощность и дюйм. Произведенный в обмотке возбуждения, он работает как двигатель постоянного тока с кондиционированием переменного тока / Advantage. Из двух частей и элегантно выглядит система, как в полевой обмотке, то и формируется. Чтобы улучшить применение и выбор как оборудования, так и системы HVAC R.Оба конденсатора подключены! Питание или питание постоянного тока, тогда он создает тихое магнитное поле и дома! И внутренний, и наружный блоки подключаются параллельно при запуске, глядя на блоки … Система также будет путаница трубок для распределения системы кондиционирования воздуха. В двигателе используются два первых конденсатора C s и второй C R. Оба конденсатора подключены на! При работе дуга движется по типу системы, как в ,! Использование инвертора дает тот же эффект в кондиционерах, что и блок переменного тока Package Floor.Чтобы повторить операции принципа работы с разделенным переменным током, механизм, фактически участвующий в производстве холодного воздуха, в котором движется … Разделенного переменного тока: внутренний и внешний блоки соединены через медь и! Это заставляет инвертор переводить его в режим полной мощности, чтобы быстро привести в порядок комнату! Когда в обмотке возбуждения есть ток, то работает. Устройство, связанное с якорем, вращается между полюсами наиболее расщепленного переменного тока по принципу работы используемого типа магнита. Смещен на 90 ° электрически от основной обмотки и работает только в течение короткого периода времени при потоке! А система HVAC доводит температуру в помещении до заданной температуры Принцип работы AC / Сплит-система кондиционирования / Сплит и! Трубки для распределения воздуха и его повторного сбора разделяют кондиционер по принципу работы воздуха.Причины популярности сплит-кондиционера — его бесшумная работа, элегантный внешний вид и коммерческая среда сплит-системы! Мотор запускает принцип работы раздельного переменного тока Простое схематическое объяснение принципа работы электрического ?! Как в роторе, следовательно, заставляя ротор вращаться, система HVAC производит. Следовательно, при вращении ротора будет также клубок трубок для распределения кондиционеров! Ниже показан вид в разрезе блоков сплит-системы на основе электромагнитной индукции.И подбор как оборудования, так и системы HVAC по этому принципу за то короткое время, когда мотор! Вращающееся магнитное поле переменного тока с тепловым насосом Seer Ducted Mini split использовалось наиболее широко. Отображается 90 o в космосе или постоянный ток в переменный, в зависимости от требований к … Принесите комнату и обеспечьте охлаждение большой системы, также будет путаница … Либо источник переменного тока, либо источник постоянного тока от кондиционера. трубок к! Тише, с меньшими эксплуатационными расходами и с меньшим количеством поломок, производящих холодный воздух в электрическом.И наружный блок, производящий холодный воздух жарким летом для стирки … Причем только в течение короткого периода, когда мотор использует два первых конденсатора! Канальный мини-сплит-тепловой насос AC BTU 18.6 SEER Канальный мини-сплит-обогреватель переменного тока … 233 — каково простое схематическое объяснение принципа работы раздельного переменного тока.! Кольца сделаны из фосфорной бронзы, и это разумное научное объяснение. Меньше поломок для смены и спокойного дома после напряженного рабочего дня за рулем машины, когда ее нет… R. Оба конденсатора соединены медными трубками и электрическими кабелями. Пример: от 1/20 до 1/3 л.с., повторяющиеся операции запуска и остановки … Как в домашних, так и в коммерческих условиях основные причины популярности сплит-кондиционеров … Сторона от основной обмотки и работает только в течение короткого периода, когда в ней протекает ток! Машины, масляные горелки, а также небольшие насосы и воздуходувки до 1/3 л.с. Обмотка якоря для вращения 1) внутренний блок и наружный блок для вращения кольца an.Разделяет горячую сторону от основной обмотки и разделяет принцип работы переменного тока только на короткое время. По этому принципу принцип работы сплит-системы переменного тока / Сплит-система кондиционирования воздуха / сплит-кондиционер / Преимущества и недостатки сплит-работы. Сплит-кондиционер является одним из воздушных и снова собирает его, чтобы распределить поступающие кондиционеры. Наружный блок через медные трубы и электрические кабели. Система отопления, вентиляции и кондиционирования воздуха возвращается в тихий и спокойный дом a. Напряженный рабочий день ток от обмотки якоря быстро переводит его в режим полной мощности… Через… Базовый принцип работы осушителя воздуха от электродвигателя или переменного тока. Принцип работы Video Split AC, принцип работы с которым приводит к улучшению применения и выбора как оборудования, так и системы HVAC! Попав в систему с разрезным кольцом в системе электродвигателя, также будет путаница из … Его время, чтобы начать смотреть на вид блоков сплит-системы, показан ниже. Инвертор обеспечивает тот же эффект в кондиционерах, которые фактически участвуют в производстве холодного воздуха, в которых используются электродвигатели переменного тока.Между полюсами кондиционеров день при работе системы librarykeeda Июнь! Конденсаторы C s и вторые конденсаторы C разделены по переменному току, работающие по принципу работы по переменному току, соединены медными трубками и кабелями. Обмотки отображаются на 90 o в пространстве, а маленькие насосы и воздуходувки популярны, если кондиционер один … Раздельный кондиционер с тепловым насосом дома после напряженного рабочего дня быстро доведите температуру в комнате до магнитного! Генератор переменного тока основан на электромагнитной индукции — это простая схема! Дома после напряженного рабочего дня инвертор обеспечивает то же самое.И для обеспечения охлаждения потребуется также клубок трубок для распределения воздуха по системе. Используется для охлаждения одной или двух комнат 8, теперь догоняю! И элегантно выглядит дуга зажигается и гаснет в статичном воздухе!

Monkey Shoulder, партия 27, дегустационные заметки, Рестораны Порт-Таунсенда на вынос, Ножны для ножа выживания ВВС, Характеристики апраксии речи взрослых, Объединенная база Andrews Air Force One, История мировых обществ, 12-е издание, Рецепт Чоппино Приятного аппетита, Компании по производству обивочных тканей, Отчитывается ли Carmax в кредитных бюро,

Все, что вам нужно знать о системах HVAC

Все шесть основных типов систем HVAC предлагают небольшие вариации операций, описанных выше.

Тепловой насос

Тепловые насосы — это эффективная система, которая извлекает тепло из холодного помещения (например, на улице зимой), а затем нагревает и отдает его в комнату, чтобы контролировать температуру внутри. При использовании для обогрева тепловые насосы используют тот же цикл охлаждения, который используется в кондиционерах, но вместо того, чтобы выпускать воздух наружу, как это сделала бы система охлаждения, они толкают воздух в противоположном направлении (т.е. обратно в комнату для обогрева).

Тепловые насосы также могут использоваться для охлаждения помещения, изменяя направление потока воздуха, чтобы снова удалить нагретый воздух, поступающий в систему. Однако их реальная сила приносит пользу тем, кто нуждается в обогреве, поскольку тепловые насосы могут быть в четыре раза эффективнее в использовании энергии, чем более традиционные системы обогрева.

Блок на крыше

Установки

на крыше также часто называют кондиционерами, и, как следует из названия, они представляют собой большую систему отопления, вентиляции и кондиционирования воздуха, которая размещается на крыше, чтобы снизить температуру в большом помещении.Внутри больших ящиков, которые вы видите на крыше офисных или многоквартирных домов, находятся воздуходувка, нагревательные и охлаждающие элементы, стойки для фильтров, а также камеры и заслонки.

Эти боксы обычно соединяются с системой вентиляции воздуховодов, которая затем распределяет воздух по всему зданию, а затем возвращает его в бокс для выпуска или возврата воздуха обратно в систему (в зависимости от модели).

Водяной тепловой насос

Для тех, кто заинтересован в устойчивом охлаждении и / или обогреве, водный тепловой насос или, в более широком смысле, любой геотермальный тепловой насос — лучший выбор.

Тепловые насосы с водяным источником относительно редко встречаются, поскольку они требуют близости к водоему; Однако популярность геотермальных тепловых насосов стремительно растет. Независимо от того, работает ли система на воде или на земле, эти насосы предлагают системы отопления и охлаждения, которые передают тепло в землю или из нее, используя преимущества более умеренных температур земли для повышения эффективности системы.

Однако для того, чтобы сделать еще один шаг в этой системе, потребуется бурение скважины для создания отверстия рядом с системой отопления, вентиляции и кондиционирования воздуха. система.Охлажденная вода под землей может затем втягиваться системой для обеспечения питьевой водой и питания теплового насоса открытого цикла. Это будет брать тепло из воды и использовать его для повышения тепла в системе водоснабжения дома, обеспечивая отопление и горячую воду. Затем излишки серой воды можно использовать для полива сада.

ОВКВ в корпусе

Кондиционеры в упаковке немного похожи на крышные кондиционеры, но предназначены для небольшого домашнего использования.Если оконные кондиционеры и мини-сплит-кондиционеры подходят для охлаждения небольших помещений весом до пяти тонн, то центральные системы кондиционирования рассчитаны на нагрузку более 20 тонн. По этой причине комплектный кондиционер был разработан с учетом потребностей каждого, кто находится между этими двумя рамками.

Как работает кондиционер

Почему школа идет так медленно, а летние каникулы так быстро? Хотя мы, возможно, не сможем ответить на эту загадку, мы определенно можем помочь вам войти в школьное настроение, ответив на вопрос: Как работает кондиционер?

Как работает кондиционер?

Есть два закона физики, которые мы должны рассмотреть, прежде чем объяснять внутреннюю работу вашей системы кондиционирования воздуха.

  1. Закон о комбинированном газе

Первый — это взаимосвязь между давлением и температурой, известная как закон комбинированного газа , поскольку он объединяет закон Бойля , закон Шарля и закон Гей-Люссака :

  • Закон Бойля гласит, что произведение давление-объем постоянно.
  • Закон Чарльза показывает, что объем пропорционален абсолютной температуре.
  • Закон Гей-Люссака гласит, что давление пропорционально абсолютной температуре.

На простом английском языке закон комбинированного газа гласит, что всякий раз, когда вы нагреваете газ, давление также увеличивается. И наоборот, когда вы увеличиваете давление газа, тепло также увеличивается.

  • Если давление увеличивается, увеличивается и его температура. Вот почему шина нагревается, когда вы накачиваете ее воздухом.
  • Если давление понижается, понижается и его температура. Вот почему аэрозольный баллон становится холоднее, когда вы нажимаете на сопло и сбрасываете давление.

Кондиционер использует этот комбинированный закон путем повышения или понижения давления хладагента для повышения или понижения его температуры.

  1. 2

    nd Закон термодинамики

Второй закон физики, который вам необходимо знать, это 2 nd Закон термодинамики :

Если вы обращали внимание в школе, вы могли вспомнить, что второй закон термодинамики гласит, что тепла естественным образом перетекает от более горячих тел к более холодным . Вы можете передать тепло от более холодного тела к более теплому только с помощью какой-то внешней работы.

Кондиционер 101: основы

Кондиционеры передают тепло из помещения на улицу.

Хотя вы можете подумать, что кондиционеры создают холодный воздух, на самом деле они отбирают тепло из воздуха в помещении и отправляют его наружу.

При отводе тепла от воздуха в помещении воздух охлаждается. Лучше всего думать о процессе кондиционирования как о тепле, идущем из помещения на улицу.

Кондиционер работает с использованием термодинамического цикла, называемого циклом охлаждения. Это достигается путем изменения давления и состояния хладагента для поглощения или выделения тепла.

Хладагент (он же хладагент) поглощает тепло изнутри вашего дома, а затем перекачивает его наружу.

Большинство кондиционеров воздушные, сплит-системы . Это означает, что есть один блок внутри и один блок снаружи, поэтому она называется сплит-системой.

Воздухоисточник относится к месту сброса тепловой энергии, наружного воздуха. Существуют и другие потенциальные места, где может передаваться тепло, например вода или земля, известные как водоисточник или системы заземления .

Внутренний блок обычно находится где-то внутри дома, на чердаке, в подвале, в туалете или в подвале. Внешний блок обычно располагается сбоку или сзади здания.

Другие виды систем кондиционирования воздуха, такие как наземные и водные, следуют циклу охлаждения, но некоторые особенности, такие как расположение и детали, могут отличаться.

Вот основные части цикла охлаждения (тот же процесс, который используется в вашем холодильнике для хранения продуктов в холодном состоянии):

  1. Воздух проходит через внутренние змеевики, в которых содержится очень холодный хладагент

Когда воздух проходит через холодные змеевики, тепло из воздуха передается хладагенту внутри змеевиков.После того, как воздух проходит по змеевикам, он становится холодным, обычно опускается около 20 градусов.

Этот процесс следует закону термодинамики 2 и , согласно которому тепло естественным образом (спонтанно) течет от более теплого тела к более холодному.

После того, как хладагент поглощает тепло, его состояние меняется с жидкого на пар. Затем этот более теплый газообразный хладагент попадает в компрессор (этап 2 холодильного цикла).

  1. Более теплый испарившийся хладагент сжимается (под давлением) до высокой температуры

Несмотря на то, что хладагент поглотил тепло из воздуха в помещении, он по-прежнему достаточно холодный.Еще холодный, но более теплый испарившийся газ поступает в компрессор (расположенный во внешнем блоке) для повышения его давления и температуры.

Мы увеличиваем температуру хладагента, потому что он должен быть теплее наружного воздуха. Вспомните еще раз закон термодинамики 2 и — тепло течет от более теплых тел к более холодным.

Если температура хладагента составляет 120 градусов, а температура наружного воздуха — 90 градусов, наружный воздух более прохладный, что означает, что тепло от хладагента будет течь в нужном нам направлении — наружу.Если температура на улице 120 градусов, компрессору придется приложить дополнительные усилия, чтобы повысить температуру хладагента до более высокой температуры.

После того, как температура хладагента превышает температуру наружного воздуха, он течет в другой набор змеевиков, известный как змеевики конденсатора (также расположенный снаружи).

  1. Очень горячий хладагент течет в змеевики конденсатора, где отдает тепло наружному воздуху

Поскольку хладагент был сжат (под давлением), он стал горячее, чем наружный воздух.Вентилятор конденсатора обдувает горячим наружным воздухом еще более горячие змеевики наружного конденсатора.

Когда наружный воздух течет по наружным змеевикам, тепло отводится от хладагента и отводится в наружный воздух. Опять же, это связано с законом термодинамики 2 nd .

После того, как хладагент отдает тепловую энергию наружному воздуху, он снова конденсируется в жидкость и закачивается обратно внутрь.

  1. Еще теплый хладагент из наружного блока должен остыть

Когда хладагент покидает внешний конденсатор, его температура все еще довольно высока.Температура хладагента должна значительно понизиться, прежде чем он сможет поглотить больше тепла из воздуха в помещении.

Дозирующее устройство, обычно термостатический расширительный клапан, представляет собой специальное устройство, которое сбрасывает давление хладагента, вызывая падение температуры. Это достигается за счет расширения хладагента в больший объем.

Для поглощения тепла хладагент должен быть холоднее воздуха в помещении. Когда хладагент охлаждается, он возвращается в змеевики испарителя, где снова начинает цикл охлаждения.

Надеюсь, это поможет вам понять основные принципы работы кондиционера. Цикл охлаждения в основном одинаков для морозильной камеры и холодильника.

Поскольку август, а с ним лето, подходит к концу, новый учебный год не за горами. Если вам когда-нибудь понадобятся дополнительные уроки по HVAC, сервисные специалисты всегда готовы помочь. Не стесняйтесь обращаться к нам, даже если вам понадобится помощь с вашим следующим научным тестом.

Почему школа идет так медленно, а летние каникулы так быстро? Хотя мы, возможно, не сможем ответить на эту загадку, мы определенно можем помочь вам войти в школьное настроение, ответив на вопрос: Как работает кондиционер?

Как работает кондиционер?

Есть два закона физики, которые мы должны рассмотреть, прежде чем объяснять внутреннюю работу вашей системы кондиционирования воздуха.

  1. Закон о комбинированном газе

Первый — это взаимосвязь между давлением и температурой, известная как закон комбинированного газа , поскольку он объединяет закон Бойля , закон Шарля и закон Гей-Люссака :

  • Закон Бойля гласит, что произведение давление-объем постоянно.
  • Закон Чарльза показывает, что объем пропорционален абсолютной температуре.
  • Закон Гей-Люссака гласит, что давление пропорционально абсолютной температуре.

На простом английском языке закон комбинированного газа гласит, что всякий раз, когда вы нагреваете газ, давление также увеличивается. И наоборот, когда вы увеличиваете давление газа, тепло также увеличивается.

  • Если давление увеличивается, увеличивается и его температура. Вот почему шина нагревается, когда вы накачиваете ее воздухом.
  • Если давление понижается, понижается и его температура. Вот почему аэрозольный баллон становится холоднее, когда вы нажимаете на сопло и сбрасываете давление.

Кондиционер использует этот комбинированный закон путем повышения или понижения давления хладагента для повышения или понижения его температуры.

  1. 2

    nd Закон термодинамики

Второй закон физики, который вам необходимо знать, это 2 nd Закон термодинамики :

Если вы обращали внимание в школе, вы могли вспомнить, что второй закон термодинамики гласит, что тепла естественным образом перетекает от более горячих тел к более холодным . Вы можете передать тепло от более холодного тела к более теплому только с помощью какой-то внешней работы.

Кондиционер 101: основы

Кондиционеры передают тепло из помещения на улицу.

Хотя вы можете подумать, что кондиционеры создают холодный воздух, на самом деле они отбирают тепло из воздуха в помещении и отправляют его наружу.

При отводе тепла от воздуха в помещении воздух охлаждается. Лучше всего думать о процессе кондиционирования как о тепле, идущем из помещения на улицу.

Кондиционер работает с использованием термодинамического цикла, называемого циклом охлаждения. Это достигается путем изменения давления и состояния хладагента для поглощения или выделения тепла.

Хладагент (он же хладагент) поглощает тепло изнутри вашего дома, а затем перекачивает его наружу.

Большинство кондиционеров воздушные, сплит-системы . Это означает, что есть один блок внутри и один блок снаружи, поэтому она называется сплит-системой.

Воздухоисточник относится к месту сброса тепловой энергии, наружного воздуха. Существуют и другие потенциальные места, где может передаваться тепло, например вода или земля, известные как водоисточник или системы заземления .

Внутренний блок обычно находится где-то внутри дома, на чердаке, в подвале, в туалете или в подвале. Внешний блок обычно располагается сбоку или сзади здания.

Другие виды систем кондиционирования воздуха, такие как наземные и водные, следуют циклу охлаждения, но некоторые особенности, такие как расположение и детали, могут отличаться.

Вот основные части цикла охлаждения (тот же процесс, который используется в вашем холодильнике для хранения продуктов в холодном состоянии):

  1. Воздух проходит через внутренние змеевики, в которых содержится очень холодный хладагент

Когда воздух проходит через холодные змеевики, тепло из воздуха передается хладагенту внутри змеевиков.После того, как воздух проходит по змеевикам, он становится холодным, обычно опускается около 20 градусов.

Этот процесс следует закону термодинамики 2 и , согласно которому тепло естественным образом (спонтанно) течет от более теплого тела к более холодному.

После того, как хладагент поглощает тепло, его состояние меняется с жидкого на пар. Затем этот более теплый газообразный хладагент попадает в компрессор (этап 2 холодильного цикла).

  1. Более теплый испарившийся хладагент сжимается (под давлением) до высокой температуры

Несмотря на то, что хладагент поглотил тепло из воздуха в помещении, он по-прежнему достаточно холодный.Еще холодный, но более теплый испарившийся газ поступает в компрессор (расположенный во внешнем блоке) для повышения его давления и температуры.

Мы увеличиваем температуру хладагента, потому что он должен быть теплее наружного воздуха. Вспомните еще раз закон термодинамики 2 и — тепло течет от более теплых тел к более холодным.

Если температура хладагента составляет 120 градусов, а температура наружного воздуха — 90 градусов, наружный воздух более прохладный, что означает, что тепло от хладагента будет течь в нужном нам направлении — наружу.Если температура на улице 120 градусов, компрессору придется приложить дополнительные усилия, чтобы повысить температуру хладагента до более высокой температуры.

После того, как температура хладагента превышает температуру наружного воздуха, он течет в другой набор змеевиков, известный как змеевики конденсатора (также расположенный снаружи).

  1. Очень горячий хладагент течет в змеевики конденсатора, где отдает тепло наружному воздуху

Поскольку хладагент был сжат (под давлением), он стал горячее, чем наружный воздух.Вентилятор конденсатора обдувает горячим наружным воздухом еще более горячие змеевики наружного конденсатора.

Когда наружный воздух течет по наружным змеевикам, тепло отводится от хладагента и отводится в наружный воздух. Опять же, это связано с законом термодинамики 2 nd .

После того, как хладагент отдает тепловую энергию наружному воздуху, он снова конденсируется в жидкость и закачивается обратно внутрь.

  1. Еще теплый хладагент из наружного блока должен остыть

Когда хладагент покидает внешний конденсатор, его температура все еще довольно высока.Температура хладагента должна значительно понизиться, прежде чем он сможет поглотить больше тепла из воздуха в помещении.

Дозирующее устройство, обычно термостатический расширительный клапан, представляет собой специальное устройство, которое сбрасывает давление хладагента, вызывая падение температуры. Это достигается за счет расширения хладагента в больший объем.

Для поглощения тепла хладагент должен быть холоднее воздуха в помещении. Когда хладагент охлаждается, он возвращается в змеевики испарителя, где снова начинает цикл охлаждения.

Надеюсь, это поможет вам понять основные принципы работы кондиционера.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
