    При взгляде на работу сантехников, устанавливающих отопительные радиаторы, владельца частного дома охватывает благоговейный трепет. Ничего из происходящего он не понимает, всецело доверяясь мастерам. Какой способ подключения выбран, насколько он оптимален и не будет ли в будущем проблем с работой батарей – все эти вопросы, как правило, остаются без ответа.

    Мы считаем, что базовые знания в этой области необходимы и полезны всем, кто собирается ставить в своем жилище новую систему отопления или ремонтировать существующую. Поэтому решили рассказать вам, как выполняется подключение радиаторов, какие варианты установки существуют и какие из них в том или ином случае можно считать наиболее приемлемыми.

Существует всего три способа подачи жидкого теплоносителя к радиаторам:

• однотрубный,
• двухтрубный,
• лучевой (коллекторный).

Все они активно применяются в частных домах. Каждый из них имеет характерные особенности, свои преимущества и недостатки. О всем этом мы расскажем вам подробно и доступно.

Одна труба – минимум работы!

    Суть однотрубного метода подключения очень проста: от котла по всем комнатам прокладывается только одна труба. Из нее в каждый радиатор поступает горячая вода и в нее жеНижний способ подключения радиатора отводится охлажденная. Подводки к батареям при такой схеме бывают двух видов:

• нижние;
• диагональные.

    Нижнее подключение проще в монтаже. Трубы в этом случае необязательно тянуть по стене. Их можно уложить скрыто, в конструктиве пола или в подпольном пространстве, не портя внешний вид комнаты.

Нижнее расположение подающих и отводящих патрубков выгоднее диагонального и по расходу материалов. Недостаток такого метода – Диагональный способ подключения радиаторанеравномерный прогрев радиаторов и их меньшая теплоотдача. По этой причине в частных домах чаще используют диагональную схему.

При ней ввод в батарею выполняется сверху, а отвод теплоносителя располагается снизу.

    В двухэтажных домах однотрубная разводка дополняется двумя вертикальными стояками. Первый (подающий) находится недалеко от котла. Он проходит через междуэтажные перекрытия. К нему подключают горизонтальные «ветки» первого и второго этажа. Теплоноситель, пройдя по всем радиаторам, поступает во второй стояк и возвращается в котельную установку.

Для домов с большим количеством комнат лучше других подходит схема с верхним расположением подающей магистрали. Ее монтируют на чердаке, пропуская через все этажи подающие стояки. В этом случае горизонтальных труб в комнатах вы не увидите. Все батареи подключаются к стоякам не снизу и не по диагонали, а сбоку.

Назвав преимущества однотрубного способа подключения батарей, следует указать и на его недостатки:

• На подающую магистраль нельзя вешать много радиаторов, поскольку температура теплоносителя по мере его движения постоянно снижается. Из-за этого на самых дальних батареях приходится увеличивать число секций. Рекомендуемый оптимум – не более 4-х приборов на одной «ветке».
• Усложняется регулировка температуры воздуха в помещениях. Термоголовка первого радиатора влияет на работу второго и так далее по цепочке.

Зная об этих проблемах, специалисты рекомендуют ставить однотрубные системы только в домах с небольшим количеством помещений.

Одна труба – хорошо, а две лучше!

    В двухтрубной разводке обогреватели подключают к двум раздельным магистралям: подающей и обратной. Первая направляет теплоноситель в каждый радиатор, а во вторую врезаютДвухтрубный способ подключения радиатора отводы для выхода жидкости. Сантехники считают эту систему оптимальной. Она гидравлически уравновешена (длина подающей магистрали и «обратки» равны), что облегчает расчет и подбор батарей. Советуем вам запомнить, что при монтаже разводки двухтрубного типа нужно применять диагональное подключение радиаторов.

    Когда нет возможности закольцевать две трубы по всему дому, применяют тупиковый вариант. В этом случае получают два и более независимых «плеча», в каждом из которых есть подающая труба и «обратка». Для того, чтобы все радиаторы прогревались одинаково, используют установку термостатических клапанов.

    До сих пор популярная в частных домах разновидность «двухтрубки» – самотечная система с верхним расположением подающего коллектора. Она работает на конвекционном принципе и поэтому не нуждается в установке циркуляционного насоса. Выгода такого решения при частых отключениях электричества очевидна: отопление всегда остается работоспособным. К минусам можно отнести:

• большой расход материалов из-за необходимости установки труб большого диаметра;
• возможность применения только в домах небольшой площади и этажности (не выше двух уровней).

Более материалоемкий и сложный в монтаже двухтрубный способ подключения имеет несколько очень важных качеств:

• Возможность обустройства энергонезависимой самотечной системы.
• Универсальность. Подходит для домов любой этажности и планировки.
• На один коллектор можно ставить до 10 радиаторов (без монтажа гидравлических регуляторов).
• Простота автоматической регулировки обогрева. Термостатические клапаны при работе не влияют друг на друга.

Лучевой (коллекторный) способ подключения

    Суть данного способа понятна из его названия. Трубы, подающие теплоноситель к батареям и отводящие его к котлу, подключаются к общему центральному коллектору. Он размещается вЛучевой способ подключения радиатора отдельной нише или распределительном боксе. Здесь же находятся все запорные клапаны и контрольные приборы.

    Следует отметить, что лучевая разводка в принципе не может быть сделана в однотрубном варианте. Причина – необходимость смешивания остывшего теплоносителя с горячим для повышения экономичности и возможности регулирования температуры.

На практике используется два типа коллекторных (лучевых) подключений радиаторов:

• С естественным движением теплоносителя. В этом случае используют трубы большого диаметра и расширительный бак.
• С циркуляционным насосом, обеспечивающим стабильную прокачку жидкости.

Достоинствами лучевого способа подключения являются:

• Независимая работа радиаторов, позволяющая владельцу выключать или включать каждый по своему выбору.
• Эстетичность. Вертикальных стояков, как при двухтрубной системе здесь нет. Вся разводка скрыта под полом. В ней нет точек соединений, увеличивающих риск протечек.
• Высокая надежность и длительный срок эксплуатации.

    В 2-х и 3-х этажных домах коллекторные группы ставят на каждом уровне. Таким способом повышается эффективность работы отопления и минимизируется риск его поломки.
Коллекторную систему подключения специалисты-сантехники признают наиболее выгодной и современной по сравнению с традиционными одно- и двухтрубными.

Способы подключения радиаторов отопления

Очень важным моментом выполнения монтажа системы отопления будет правильное подключение радиаторов отопления с учетом их преимуществ и недостатков, ведь мы уже знаем, как выбрать радиатор отопления, и теперь рассмотрим, как его подключать.

Содержание

1. Виды систем отопления
2. Схемы подключения
3. Одностороннее
4. Диагональное
5. Нижнее

Виды систем отопления

Уточним для начала, что системы отопления могут быть двух видов: двухтрубная и однотрубная.

1. Основным отличием однотрубных систем отопления является то, что подача горячей воды в здание осуществляется сверху, затем она течет вниз, отдавая тепло через отопительные приборы, которые установлены в квартире. Такой способ доставки теплоносителя используется в большинстве типовых квартир. К недостаткам можно отнести невозможность регулирования температуры приборов отопления. Для этого понадобится установка специальных конструктивных элементов. Также нужно учитывать, что в этом случае вода, поступающая в отопительные приборы на нижних этажах будет значительно холоднее, чем на верхних.
2. При двухтрубной системе отопления подача горячей воды осуществляется по одной трубе, а обратки — по другой. Подключение радиаторов в таком случае производится параллельно. Эта система весьма успешно используется в коттеджах, частных домах. К положительным моментам следует отнести тот факт, что она она обеспечивает одинаковую температуру всех нагревательных приборов в доме. Регулировка температуры в этом случае осуществляется с помощью установки одного терморегулятора в подающей трубе.

Перед тем, как приступить к разбору схем подключения батарей следует вспомнить еще один дополнительный элемент, который называют байпас. По сути это обычный отрезок трубы, устанавливается он межу обраткой и подводящей трубой. Диаметр байпас должен иметь меньший, чем основные трубы. Установка его понадобится в том случае, если в однотрубной отопительной системе будет устанавливаться терморегулятор.

Схемы подключения

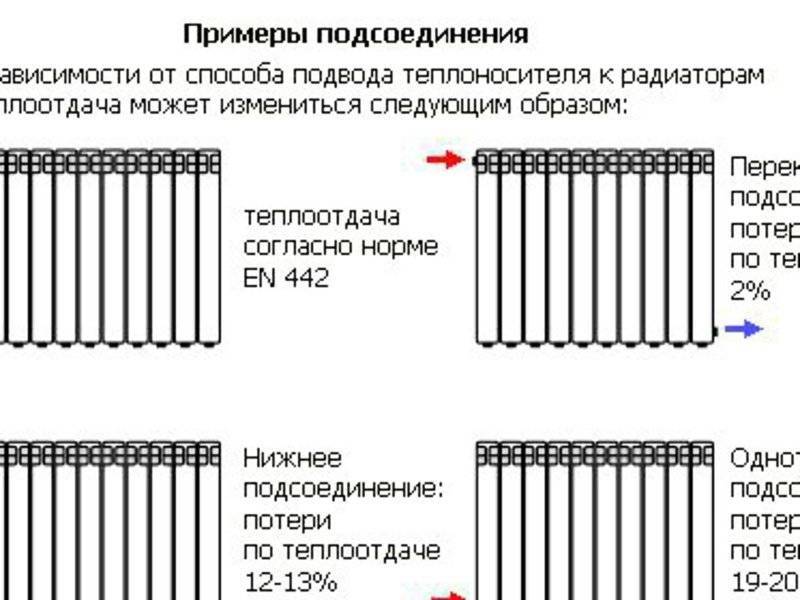

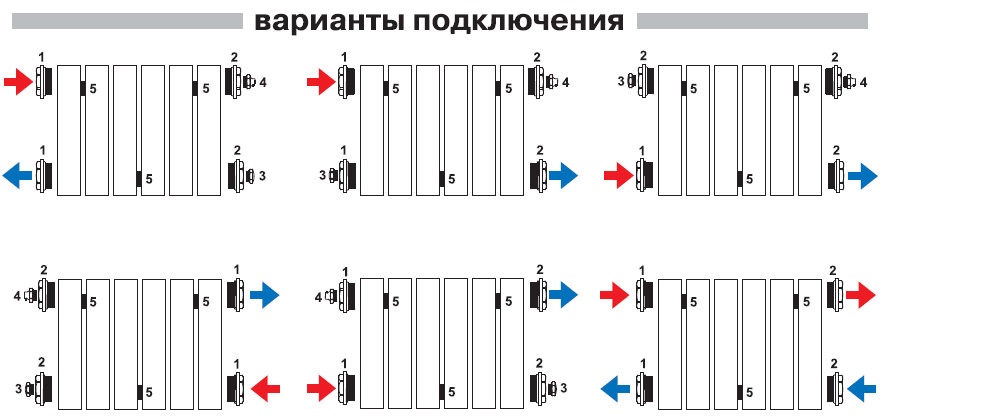

Что касается непосредственно схем подключения радиаторов отопления, то их существует несколько.

Одностороннее

Наиболее распространенным способом разводки батарей считается одностороннее боковое подключение. Подключение подводящей трубы производится в верхний патрубок, а отводящей — в нижний. Это способствует получению максимальной теплоотдачи. Выполненное в обратном порядке подключение, когда подача горячей воды осуществляется снизу, приводит к потере приблизительно 7% мощности.

Одностороннее подключение радиатора

Диагональное

Максимальный эффект от диагонального подключения батарей получают в случае установки радиаторов большой длины. Этот способ дает возможность равномерного прогрева всего радиатора. При диагональном подключении производится подключение питающей трубы к верхнему патрубку с одной стороны, а отводящей — к нижнему, но на другой стороне батареи. Подача горячей воды снизу даст потери 10% мощности радиатора.

Диагональное подключение радиатора

Нижнее

Нижний способ подключения батарей приемлем только в случае, если система отопления спрятана в пол. Теплоотдача в этом случае будет меньше, чем при боковой схеме подключения на 10%.

Нижнее подключение радиатора

В заключение следует еще раз вспомнить самые важные правила монтажа радиаторов.

Установка батарей непосредственно под окнами будет препятствовать проникновению в комнату холодного воздуха.

Оптимальную теплоотдачу можно получить при выполнении следующих требований к установке:

• расстояние от батареи до пола не должно быть меньше 10-12 см,
• радиатор должен быть расположен в 3-5 см от стены,
• верхняя часть ниши или подоконник должны быть на расстоянии примерно 10 см от радиатора.
