Описание
Ороситель общего назначения с контролем пуска СУО0-РНо(д)0,3-R1/2.P57(68,79,93).B2-«Аква-Гефест» — К для установки розеткой вниз.
Коэффициент производительности
Ороситель предназначен для разбрызгивания воды или водных растворов, как при достижении в зоне расположения оросителя пороговых значений температуры, так и при подаче внешнего управляющего электрического воздействия на запорное устройство выходного отверстия его теплового замка (от извещателя пожарного сателлитного).
Ороситель с монтажным расположением розеткой вниз может быть установлен в подвесной потолок с применением регулируемых фасонных цоколей «Гефест» и декоративных колпачков для скрытого монтажа.
Управление спринклерами с принудительным пуском осуществляется с помощью программного комплекса технических средств ПКТС «Олимп».
По устойчивости к климатическим воздействиям окружающей среды ороситель соответствует исполнению В, категории размещения 3 по ГОСТ 15150 с предельным значением температуры воздуха при хранении от минус 50 до плюс 45°С.
Технические характеристики спринклеров с принудительным пуском «Аква-Гефест»
| Коэффициент производительности | 0,3 |
| Температура срабатывания спринклера | 57°С, 68°С , 79°С, 93°С |
| Время срабатывания спринклера | 8-10с при U=24В и t=20°C |
| Диаметр колбы спринклера | 3 мм |
| Диаметр выходного отверстия | 9,4 мм |
| Рабочее давление | 0,1-1,0 МПа |
|
Коэффициент тепловой инерционности: с колбой 3 мм с колбой 5 мм |
50 (м·с) 1/2 80 (м·с) 1/2 |
| Интенсивность орошения водой при высоте установки 2,5 м и давлении 0,1 МПа | 0,048 |
| Интенсивность орошения водой при высоте установки 2,5 м и давлении 0,3 МПа | 0,088 |
| Интенсивность орошения пеной при высоте установки 2,5 м и давлении 0,15 МПа | 0,06 |
| Интенсивность орошения пеной при высоте установки 2,5 м и давлении 0,3 МПа | 0,1 |
| Присоединительная резьба | 1/2 дюйма |
| Габаритные размеры, до | 60х30 мм |
| Масса распылителя | 0,076 кг |
| К – фактор, GPM/PSI (LPM/bar) | 4,0 (57) |
Цвет — без покрытия (бронза), с покрытием (никель, белый).
Электротехнические характеристики
| Наименование параметра | Значение |
| Пусковое напряжение, В | 24 ± 10 % |
| Пусковой ток, мА, не менее | 180 |
| Напряжение в дежурном режиме, В, не более | 5 |
| Допустимый импульсный ток контроля, мА, не более | 5 |
| Длительность импульса тока при скважности не менее 8, с, не более | 1 |
Длина проводов 350 мм (по спецзаказу 500 мм). Время срабатывания при электропуске оросителя базового исполнения с номинальной температурой срабатывания 57 °С при температуре в помещении 25 °С не более 10 с.
График зависимости интенсивности орошения от давления при применении воды и водных растворов с коэффициентом производительности К = 0,3 на защищаемой площади 12м2
График зависимости интенсивности орошения от давления при применении пенных растворов с коэффициентом производительности К = 0,3 на защищаемой площади 12м
2
Эпюра интенсивности орошения водой для оросителей с коэффициентом производительности К = 0,3/57/4,0 установкой вниз (0,1 и 0,2 МПа) и (0,3 и 0,4 МПа)
Высота установки оросителей 2,5 м
Эпюра интенсивности орошения пеной для оросителей с коэффициентом производительности К = 0,3/57/4,0 установкой вниз (0,1 и 0,2 МПа) и (0,3 и 0,4 МПа)
Высота установки оросителей 2,5 м
Характеристики
| Коэффициент производительности | 0,3 |
| Габаритные размеры, мм | 58х30 |
| Диаметр выходного отверстия,мм | 9,4 |
| Диаметр колбы спринклера, мм | 3 мм |
| Дренчер или спринклер | Спринклер |
| Защищаемая площадь | 12 м2 |
| К-фактор, GPM/PSI (LPM/bar) | 4,0 (57) |
| Масса распылителя, кг | 0,074 |
| Модель | СBО0-РНо(д)0,3-R1/2P57(68,79,93). |
| Направление ОТВ | Вниз |
| Присоединительная резьба | 1/2 дюйма |
| Температура срабатывания спринклера | 57°С, 68°С, 79°, 93°С |
Документы
Сертификат соответствия ТР ЕАЭС на оросители Аква-Гефест946 Кб
Паспорт. Ороситель ОН с контролем пуска К 0,3 ver 1933 Кб
Поделиться
Назад к списку
0Корзина
Ваша корзина пуста
Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»
В каталог
Скрытый настенный спринклер быстрого срабатывания VK481
1.
ОПИСАНИЕ ИЗДЕЛИЯСпринклер настенный быстрого срабатывания, скрытый VK481– это небольшой спринклер с соединительным припоем и рычагом, предназначенный для установки на скрытых трубопроводных системах.
Спринклер скрыт от глаз низким профилем, небольшая круглая плоская крышка установлена заподлицо со стеной. Такой дизайн «из двух частей» позволяет провести установку и проверку спринклера до установки самой крышки. Дизайн «нажатие при установке» и «выкручивание при снятии» комплекта скрытой крышки позволяет легко установить ее после проверки системы и оформления стены, в то же время позволяя горизонтальную регулировку до ¼ «(6,4 мм).
Комплект крышки можно снимать и переустанавливать, позволяя проводить временный демонтаж потолка без отключения спринклерной системы и без снятия самого спринклера.
2. ПЕРЕЧИСЛЕНИЯ И СЕРТИФИКАЦИЯ
См. Таблицу Одобрений и таблицу Критерии Дизайна , которые описывают требования cULus, которым надо следовать.
3.
ТЕХНИЧЕСКИЕ ДАННЫЕСпецификации:
-
Выпускается с – 2012 г.
- Минимальное рабочее давление: 7 Пси (0,5 бар)*
- Диаметр резьбы: ½’’ (15 мм) NPT
- Номинальный К-фактор: 5.6 U.S. (80.6 метрический**)
- Рассчитан на рабочее давление воды 7 Пси (1207 кПа)
- Доступные горизонтальные регулируемые крышки: 1/4″ (6,4мм)
- Общая длина (корпус спринклера) 2” (50мм)
- Поданы заявки на патенты
*Указанный метрический К-фактор нужен при измерении давления в барах. Если давление измеряется в кПа, разделите указанный метрический К-фактор на 10.0.
Стандарты материалов:
-
Отливка корпуса: Латунь UNS-C84400 или латунь QM
- Герметичный Комплект Беллевильских Пружин: Никелевый сплав, покрытый с обеих сторон тефлоновым слоем
- Седло: латунь UNS-С31400
- Кольцо Дефлектора: латунь UNS-C23000
- Штифты дефлектора: Нержавеющая Сталь UNS-S30200
- Хало: Латунь UNS-C31400 или UNS-C31600 или Фосфорная бронза UNS-C51000
- Образователь потока: Фосфорная бронза UNS-C51000
- Кольцо уровня давления: Латунь UNS-C31400 или Латунь UNS-C84400
- Компрессионный Винт: 18-8 из нержавеющей стали
- Комплект Плавких каналов: из никелевого сплава и Эвтектические припоя
- Плавкие соединительные рычаги: Нержавеющая Сталь UNS-S31600
- Направляющий штифт: Нержавеющая Сталь UNS-S43000
- Крышка для транспортировки: Полиэтилен
Материалы комплекта крышки:
-
Крышка: Медь UNS-C11000 или UNS-С26800
- Пружины: Сплав Никеля
- Припой: Эвтектика
Информация по заказу: (также См.
последнее издание прайс-листа Viking)
Спринклер настенный быстрого срабатывания, скрытый и Комплекты Крышек должны заказываться отдельно.
Спринклер:
- Спринклер:
Базовый Артикул № 17555А
Обозначьте температуру срабатывания спринклера, добавив подходящий суффикс температуры к базовому артикулу:
Температура срабатывания (0C): 740 = С, 1040 = F
Например, спринклер VK481 с температурой срабатывания 740 = Артикул № 17555AC - Комплект Крышки:
Базовый Артикул № 16207
Обозначьте покрытие и температуру крышки, добавив сначала подходящий суффикс материала, а затем суффикс температуры крышки к базовому артикулу:
Материал: Отполированный хром = F, Матовый хром=F-/B, Яркая латунь= В, Состаренная латунь=В-/А, Матовая латунь=В-/В, Матовая медь = Е-/В, Белая краска = M-/W, Окраска под слоновую кость = M-/I, Черная краска = M-/В
Температура срабатывания (0C): 570 = A, 740 = C.
Например, крышка 16207 с отполированным хромом и температурой срабатывания 740 C= Артикул № 16207FC.
Имеющиеся материалы и температуры срабатывания:
См. Таблицу 1
Аксессуары: (также см. раздел «Аксессуары Спринклеров» в техническом каталоге Viking.)
Спринклерные ключи**:
-
А. Сверх Мощный Ключ Артикул № 16208W/B (выпускается с 2010)
- В. Ключ для ящика спринклеров Артикул № 16267** (выпускается с 2010)
- С. Дополнительное установочное приспособление для скрытых крышек Артикул № 14867 (выпускается с 2007)
* требуется храповик ½’’ (нет в наличии Viking). ** Идеально подходит для ящиков спринклеров.
Спринклерный Ящик:
- Артикул № 01731А. (выпускается с 1971)
См.
Стандарты Установки в подходящей NFPA.
Во время пожара, когда температура вокруг спринклера достигает температуры его срабатывания, крышка отделяется. Продолжающийся нагрев оголенного спринклера заставляет теплочувствительную жидкость в колбе расширяться, и стекло лопается, отпуская устройство седла и уплотнительной пружины. Вода, текущая через отверстие спринклера, отражается от дефлектора, формируя однородную струю орошения для тушения или контроля пожара.
6. ОСМОТРЫ, ТЕСТИРОВАНИЯ И ОБСЛУЖИВАНИЕИнформацию по Осмотрам, Тестированиям и Обслуживанию см. в NFPA 25.
7. ПОСТАВКАМожно приобрести через сеть национальных или международных дистрибьюторов. Для определения ближайшего к Вам дистрибьютора обращайтесь к веб-сайту или свяжитесь с корпорацией Viking.
8. ГАРАНТИИПодробные условия гарантии см.
в действующем прейскуранте или свяжитесь c корпорацией Viking напрямую.
9. ТАБЛИЦЫ
ТАБЛИЦА 1: ПОКРЫТИЯ И ТЕМПЕРАТУРЫ СРАБАТЫВАНИЯ СПРИНКЛЕРОВ |
||||
Классификация спринклерных температур |
Температура срабатывания |
Максимальная температура окружающей среды² |
Температура крышки |
Базовый артикулярный номер крышки 3 |
Обычная |
740 C |
380C |
570C |
16207 |
Средняя |
1040C |
650C |
570C |
16207 |
Покрытия Крышки: Отполированный хром, Матовый хром, Яркая латунь, Состаренная латунь, Матовая медь, Матовая латунь, Белая краска, Окраска под слоновую кость, Черная краска |
||||
Сноски
|
||||
КРИТЕРИИ ДИЗАЙНА |
Требования сертификатов cULus:
Примечание: Скрытые спринклеры необходимо устанавливать только в помещениях с нейтральным или отрицательным давлением. |
ВАЖНО: Всегда обращайтесь к Бюллетени No. F_091699- Транспортировка и Хранение Спринклеров. Также см. стр. SR1-3 или QR1-3 с основной информацией по транспортировке, установке и обслуживанию. Спринклеры Viking следует устанавливать в соответствии с последним изданием Технического Каталога Viking, подходящими стандартами NFPA, FM Global, LPCB, APSAD, VdS или других схожих организаций, а также в соответствии с общими положениями государственных законов, указов и стандартов. |
10. ДОПОЛНИТЕЛЬНЫЕ ИЗОБРАЖЕНИЯ
Как работают пожарные спринклеры: тепловая чувствительность
Крошечная стеклянная колба или плавкая металлическая вставка защищают большинство зданий от пожара
Многие люди предполагают, что пожарные спринклеры срабатывают от дыма или сигналов тревоги, но на самом деле спусковым крючком в большинстве систем является сильный жар. Каждая спринклерная головка активируется отдельно при определенной температуре в своей области, что сводит к минимуму возможность дорогостоящего повреждения водой по всему зданию, поскольку только спринклеры нужны для тушения пожара.
На самом деле, Национальная ассоциация пожарных спринклеров (NFSA) сообщает, что только одна или две спринклерные головки срабатывают в 90 процентах случаев возгорания зданий, прежде чем пламя будет потушено или локализовано.
В этом блоге QRFS рассматривает различные типы термочувствительных элементов в подавляющем большинстве головок пожарных спринклеров и подробно описывает, как они работают.
Вы просто хотите купить спринклерные головки для своей системы? Посмотрите наш ассортимент коммерческих подвесных, вертикальных, боковых и скрытых пожарных спринклеров или наш выбор бытовых пожарных спринклеров. В противном случае читайте дальше:
Как срабатывают пожарные спринклеры
Большинство пожарных спринклеров удерживаются в закрытом состоянии либо с помощью плавкой металлической перемычки, либо с помощью небольшой стеклянной колбы, содержащей чувствительную к теплу жидкость. В типичной спринклерной головке колпачок (также известный как «заглушка») удерживается на месте одним из этих двух спусковых механизмов.
Стеклянные колбы, наполненные жидкостью на основе глицерина , являются наиболее распространенным типом триггера. Вот как они работают:
Когда загорается пламя, воздух непосредственно над огнем быстро нагревается. Горячий воздух направляется к потолку, стенам или другим местам, где расположены спринклерные головки.
Когда воздух вокруг них достигает определенной температуры — обычно 135 ° F, 155 ° F или 250 ° F (57 ° C, 68 ° C или 121 ° C) — жидкость внутри колбы расширяется до тех пор, пока давление не приведет к тому, что стекло разобьется. В мокрой спринклерной системе вода под давлением в спринклерных трубах затем вытесняет заглушку и распыляется на отражательную пластину, которая равномерно распределяет ее по всему пространству. Вода продолжает поступать до тех пор, пока не закроется главный клапан или не закончится подача воды.
Анимация ниже демонстрирует развертывание спринклеров со стеклянными колбами:
Стеклянные колбы чаще всего встречаются двух размеров: диаметр 3 мм используется в спринклерах быстрого срабатывания, а диаметр 5 мм используется в спринклерах стандартного срабатывания. В комнате среднего размера 5-миллиметровая лампочка обычно разбивается в течение 60–90 секунд после контакта с источником тепла.
Более тонкие колбы в спринклерах быстрого срабатывания ломаются быстрее, но это не обязательно делает их лучшим выбором для здания. Перед выбором типа спринклера, подходящего для данной ситуации, необходимо учитывать множество факторов, включая высоту потолка, температуру окружающей среды в помещении, тип помещения, рекомендации Национальной ассоциации противопожарной защиты (NFPA) и многое другое.
Как правило, спринклерные системы, в которых приоритетом является спасение жизней — приоритет, который относится к большинству систем в коммерческих и жилых помещениях с опасным светом, — используют спринклеры быстрого срабатывания. Спринклеры стандартного срабатывания используются там, где защита имущества и сдерживание пожара являются основными соображениями.
Спринклеры с плавкой вставкой повторяют концепцию спринклеров со стеклянной колбой. Но в их случае стекло и жидкость заменены двумя металлическими пластинами, скрепленными припоем с заданной температурой плавления.
Когда область вокруг спринклерной головки становится достаточно горячей, припой плавится, и две пружинные ручки раздвигают пластины. Колпачок или заглушка отпадает, и вода или газ под давлением (а затем вода), которые он сдерживал, течет через головку спринклера.
Спринклеры пожаротушения с плавкой вставкой удерживаются в закрытом состоянии припоем с заданной температурой плавления.Исключением из этих двух триггеров является дренчерная спринклерная система, которая чаще всего используется для защиты легковоспламеняющихся или опасных зон, где огонь может быстро выйти из-под контроля. Эти настройки включают в себя зоны обработки / хранения легковоспламеняющихся жидкостей, нефтяные / химические заводы и ангары для самолетов.
В дренчерных системах отсутствует термочувствительный рабочий элемент; все спринклеры, подключенные к трубопроводу, остаются постоянно открытыми. Это гарантирует, что вода может выйти из всех сразу, как только инициирующее устройство, такое как датчик дыма и тепла, активирует систему.
Температурные характеристики предотвращают случайные выбросы
Автоматические спринклеры имеют различные температурные характеристики, при которых их плавкая вставка или элемент стеклянной колбы могут сломаться, что позволит воде стечь на огонь. Температурный рейтинг тесно связан с повышением температуры потолка с вариантами от 135 ° F до 650 ° F (от 57 ° C до 343 ° C).
Поскольку различные жилые, коммерческие и промышленные помещения (и помещения внутри них) работают при разных нормальных температурах окружающей среды, некоторые головки пожарных спринклеров должны выдерживать более высокие температуры перед активацией. Очень важно, чтобы номинальная температура спринклера соответствовала обычной и максимально ожидаемой температуре потолка, чтобы избежать случайных срабатываний.
Например, плавкая вставка с номиналом от 135° F до 170° F имеет максимальную номинальную температуру окружающей среды 100° F. Таким образом, если она регулярно подвергается воздействию температуры окружающей среды выше 100° F, она может отделить и вызвать поток воды.
Как определить номинальную температуру спринклера
В большинстве случаев номинальная температура спринклера выбита на плавкой вставке или выбита или отлита на видимой части головки спринклера со стеклянной колбой. NFPA 13: Стандарт для установки спринклерных систем также требует, чтобы автоматические спринклеры использовали цветовые коды для обозначения температурного режима. Для стеклянных колб цвет жидкости внутри них показывает номинальную температуру. Для спринклеров с плавкой вставкой цветовой код обычно указывается на кронштейнах рамы.
На этом изображении показаны различные стеклянные колбы с легко определяемыми температурными характеристиками. Их соответствующие температуры по шкале Фаренгейта составляют (сверху вниз) 135°, 155°, 175°, 200°, 285° и 360°. Источник изображения: ВикипедияИз издания NFPA 13 2022 г.
7.2.4.1 Автоматические спринклеры должны иметь рычаги рамы, дефлектор, материал покрытия или жидкостную колбу, окрашенную в соответствии с требованиями Таблицы 7.2.4.1(a) и Таблицы 7.2.4.1(b) или требованиями 7.2.4.2, 7.2.4.3, 7.2.4.4 или 7.2.4.5.
7.2.4.2 Для цветовой идентификации коррозионно-стойких спринклеров допускается наличие точки на верхней части дефлектора, цвета материала покрытия или цветных рычагов рамы.
7.2.4.3 Цветовая идентификация не требуется для декоративных спринклеров, таких как спринклеры с заводским покрытием или окраской, а также для утопленных, заподлицо или скрытых спринклеров.
7.2.4.4 Рычаги рамы спринклеров колбового типа не должны иметь цветовой маркировки.
7.2.4.5 Жидкость в спринклерах колбового типа должна иметь цветовую маркировку в соответствии с таблицей 7.2.4.1 (а).
В приведенной ниже таблице указаны соответствующие цветовые коды для плавкой вставки (столбец «цветовой код») и пожарного спринклера со стеклянной колбой:
Важное напоминание о безопасности для триггеров пожарных спринклеров
Поскольку пожарные спринклеры активируются теплом, дымом или пылью в воздухе, они не могут случайно активироваться.
Но пыль, грязь или другие материалы, такие как краска, могут изолировать плавкую вставку или стеклянную колбу от , обнаруживающего тепло , и ухудшить его работу.
Никогда и ни при каких обстоятельствах не красьте спринклер пожаротушения.
Также необходимо регулярно осматривать спринклерные головки на наличие коррозии и мусора. Если спринклер сильно «нагружен» — отраслевой термин, означающий, что он покрыт пылью или другим материалом, — его необходимо заменить. Если головка покрыта небольшим или умеренным количеством пыли, NFPA утверждает, что вы можете очистить головку разбрызгивателя, если вы можете сделать это, не касаясь ее. Чтобы узнать, как правильно чистить головку пожарного спринклера, прочитайте это.
Также помните, что стеклянные колбы хрупкие; любое воздействие — например, подвешивание предметов на спринклерных головках или случайный удар ремонтника по головке — может привести к протеканию воды и очень дорогостоящему повреждению. К счастью, есть быстрый способ остановить случайно активированную спринклерную головку с помощью подходящего инструмента.
Автоматические спринклерные системы — это первая и самая эффективная линия противопожарной защиты в любом здании, где они есть. Они снижают смертность от пожаров на 87 % и сдерживают возгорание в помещении, где оно возникло, в 97 % случаев. И, вопреки тому, что изображают в голливудских фильмах, спринклерные системы пожаротушения не включаются сразу.
Простые, но эффективные термические элементы управления удерживают спринклеры закрытыми до тех пор, пока они не сработают от тепла — по одной спринклерной головке за раз. Эта простая и надежная технология означает, что активируются только разбрызгиватели, необходимые для тушения пожара, что защищает остальную часть вашего имущества от ненужного ущерба, вызванного огнем, дымом, жарой или водой.
Если вы хотите купить пожарные спринклеры, ознакомьтесь с ассортиментом QRFS подвесных, вертикальных, боковых и скрытых пожарных спринклеров или нашим ассортиментом бытовых пожарных спринклеров.
Если у вас есть какие-либо вопросы об использовании стеклянных колб или плавких вставок в системах противопожарной защиты или вам нужна помощь в поиске элемента для вашей системы, позвоните нам по телефону 888.
361.6662 или напишите по адресу [email protected].
Спринклерные головки быстрого срабатывания: краткое руководство
Спринклеры быстрого срабатывания — и другие модели быстрого срабатывания — отдают приоритет эвакуации и выживанию
Жилые дома, больницы, офисы и другие светоопасные здания часто сочетают ограниченное количество путей эвакуации с большим количеством людей, что может быть опасным сочетанием в случае пожара. Чтобы дать людям в этих структурах гораздо больше шансов на выживание, производители пожарных спринклеров разработали спринклер быстрого срабатывания. Он разработан, в первую очередь, для того, чтобы помочь людям выбраться из горящих зданий, пока не стало слишком поздно.
В этой статье мы объясним предназначение спринклерных головок быстрого срабатывания и предоставим обзор типов, характеристик и идентификации спринклеров быстрого срабатывания, чтобы помочь потребителям найти именно ту головку, которую они ищут.
При желании вы можете сразу перейти к нашему выбору пожарных спринклеров.
Спринклерные головки быстрого реагирования задерживают наиболее смертоносные сценарии возгорания
Противопожарные спринклеры контролируют или тушат пожары, замачивая воспламеняющиеся материалы вблизи пламени. Когда они контролируют пожары, они затрудняют распространение огня, выигрывая драгоценное время для прибытия пожарной команды. Значение этого времени подчеркивает первое преимущество и характеристику оросителей быстрого срабатывания — как видно из названия, они быстро срабатывают.
Спринклеры быстрого срабатывания относятся к типу спринклеров быстрого срабатывания , которые характеризуются индексом времени срабатывания (RTI) 50 (метров-секунд)1/2 или менее. Напротив, стандартные ответные головки имеют RTI 80 (метров в секунду) 1/2 или более. Температурная классификация данного спринклера QR и SR может быть одинаковой — скажем, 155°F — но спринклер QR более чувствителен к температуре и активируется первым.
Кроме того, форма струи спринклерных головок быстрого реагирования и конструкция систем, снабжающих их водой, подчеркивают необходимость покрытия близлежащих стен большим количеством воды.
Замачивание стен служит двум целям. Во-первых, поднимается огонь, а в большинстве современных зданий изобилие тонких стен и горючих материалов. Сохранение стен влажными замедляет естественное распространение огня вверх. Во-вторых, при горении огня выделяется угарный газ (CO) и другие газы, которые легко воспламеняются в определенных концентрациях. Так как СО немного легче воздуха, он поднимается с тепловыми потоками и скапливается у потолка. Поддерживая огонь на полу, температура потолка (и весь производимый им CO) снижается.
Почему это важно? Вспышка начинается, когда накопленный угарный газ и другие газы под потолком сгорают — где-то от 900 до 1200 градусов по Фаренгейту — вызывая цепную реакцию, которая заканчивается сжиганием всего кислорода. Любой оставшийся в комнате умирает почти мгновенно. Чтобы наглядно продемонстрировать разрушительную силу перекрытия, взгляните на видео ниже:
Тип или ориентация спринклера ограничивают возможности использования и характеристики охвата
Быстродействующие пожарные спринклерные головки доступны в различных стилях, температурах и цветах.
Но среди всего этого разнообразия существует четыре основных типа ориентации и типов:
• Подвесной : свисает с трубы с открытой головкой
• Скрытый подвесной : устанавливается в потолке, головка скрыта за накладкой
• Вертикальный : часто используется с открытыми трубопроводами, эти насадки направлены вверх для распыления вокруг препятствий
• Горизонтальная боковая стенка: крепится к трубопроводу за стеной так, чтобы головка была параллельна земле.
• Скрытая горизонтальная боковая стенка: То же, что и выше, но скрыто за накладкой.
Каждый из этих спринклеров лучше подходит для одних применений, чем для других. Как мы рассмотрели в нашем подробном обзоре типов головок пожарных спринклеров, подвесные спринклеры выступают из потолка, оставляя раму видимой. Есть некоторые исключения: спринклеры заподлицо или утопленные подвесные спринклеры скрывают большую часть рабочих частей (таких как дефлектор, рама и колба) из поля зрения.
Скрытые спринклеры также скрывают важные детали, но делают это с помощью декоративных накладок с различной отделкой.
В отличие от подвесных спринклеров, вертикальные спринклерные головки используются в местах, где препятствия мешают работе спринклеров или где низкие температуры угрожают повредить спринклерные головки. Точно так же боковые спринклерные головки часто устанавливаются, когда препятствия, эстетические соображения или конфигурация трубы препятствуют использованию других типов спринклеров. Например, боковые спринклеры можно найти на верхних этажах зданий, поэтому горизонтальные спринклерные трубы над головой не проходят через неотапливаемое пространство, например чердак.
Быстродействующие боковые головки имеют дефлекторы особой формы, которые распыляют воду уникальным образом. Узнайте больше о типах (ориентациях) и вариантах спринклеров пожаротушения, прочитав наш подробный обзор здесь.
Разбрызгиватели с быстрым срабатыванием доступны в различных температурах и вариантах отделки
В свою очередь, любой из этих типов спринклеров доступен в различных температурах. Температура, при которой срабатывает спринклерная головка быстрого реагирования, зависит от использования здания, температуры окружающей среды, наличия поблизости источников тепла и местоположения. Наиболее распространенная температура составляет 155 градусов по Фаренгейту, но также распространены 200 и 286 градусов.
Жидкость синего цвета внутри колбы этого вертикального разбрызгивателя указывает на то, что это высокотемпературная головка — в данном случае 286 градусов по Фаренгейту.Хотите узнать больше о чувствительности пожарных спринклеров к теплу и температуре? Кликните сюда.
Подвесные, вертикальные и горизонтальные боковые спринклеры доступны в различных вариантах отделки, три из которых наиболее распространены: латунь, хром и белый цвет. Многие производители также предлагают специальные коррозионно-стойкие покрытия для влажных, наружных или прибрежных сред, где влага из окружающей среды быстро разрушает металл.
Наконец, там, где спринклеры оснащены накладками, доступны различные варианты отделки: от простых цветов, описанных выше, до отделки с рисунком под дерево и даже нестандартных цветов, подходящих к существующим потолкам.
Некоторые основные советы могут помочь потребителям определить, какие пожарные спринклеры быстрого реагирования у них уже есть.
Многие пожарные спринклеры оснащены термочувствительными колбами. В то время как цвет этой лампочки указывает, насколько горячим должен быть окружающий воздух, чтобы сработал пожарный спринклер, диаметр лампочки указывает на ее тепловую чувствительность — независимо от того, является ли это пожарным спринклером быстрого реагирования.
Размер колбы обычно является самым простым способом сравнения спринклеров быстрого и стандартного срабатывания. Как показано ниже, более толстые пятимиллиметровые (5 мм) колбы являются стандартными спринклерными головками срабатывания.
В спринклерах быстрого реагирования используются более компактные трехмиллиметровые (3 мм) колбы.

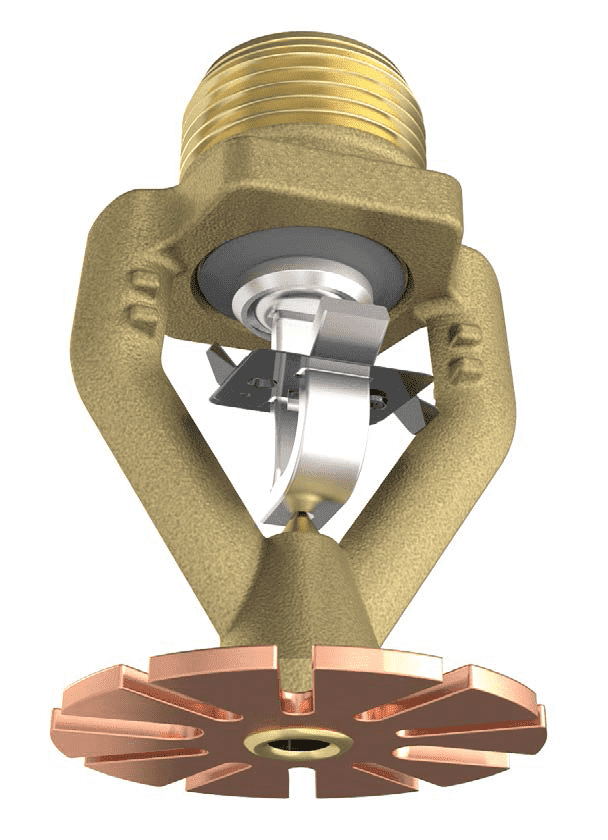

Однако из этого правила есть несколько исключений. Не все головки пожарных спринклеров быстрого срабатывания оснащены лампами. Некоторые используют термочувствительные металлические детали, также известные как плавкие вставки, которые реагируют на тепло плавлением, а не ломаются, как лампочки.
Чтобы найти подходящий вариант, очень важно осмотреть пластину дефлектора спринклера. Производители обычно маркируют QR (Q.R.) или SR (S.R.) на шпинделях дефлектора. Также рекомендуется найти номер модели разбрызгивателя и ввести его в поисковую систему, чтобы быть уверенным. Этот номер модели состоит из четырех-шести букв и цифр, начиная с одной или двух букв, обозначающих производителя, например TY для Tyco, V для Victaulic и так далее.
Тщательный осмотр дефлектора может значительно облегчить повторный заказ спринклерных головок.
Нажмите здесь, чтобы получить подробную информацию об идентификации и замене существующей головки пожарного спринклера.
QRFS позволяет легко найти нужный спринклер быстрого срабатывания
Теперь, когда вы ознакомились с основами спринклеров быстрого срабатывания. ознакомьтесь с выбором QRFS жилых, стандартных и быстродействующих подвесок, скрытых подвесок, стоек и боковин от Victaulic, Tyco, Senju, Viking и других в различных температурах и отделках.
Эти спринклеры, внесенные в список UL и одобренные FM, соответствуют стандартам для спринклерных систем пожаротушения NFPA, включая коммерческие (NFPA 13), жилые (NFPA 13R) и домашние спринклерные системы пожаротушения (NFPA 13D).
Нажмите здесь, чтобы просмотреть наш выбор пожарных спринклеров.
Вопросы? Нужна помощь в определении или замене спринклера быстрого реагирования? Позвоните нам по телефону (888) 361-6662 или напишите по адресу [email protected].
Этот блог был первоначально опубликован Джейсоном Хьюго на blog.
