Спринклерной системы: Устройство и принцип работы спринклерного пожаротушения, нормы установки

Проектирование спринклерной системы пожаротушения — «Теплоогнезащита СК»

Установки пожаротушения спринклерного типа получили широкое распространение. Они используются в рамках хозяйственных, производственных и частных объектов. К достоинствам данных водяных систем относятся простота обслуживания, приемлемая стоимость, значительный рабочий ресурс.

Основные элементы спринклерного решения.

• Спринклер. Ороситель, оснащенный полимерной вставкой. Под воздействием высоких температур вставка сплавляется, что приводит к подаче воды.
• Трубопровод. Металлическая магистраль, осуществляющая транспортировку огнетушащего состава. Диаметр трубопровода определяется проектным решением.
• Резервуар. Профильная емкость, содержащая воду либо огнетушащее средство на ее основе.

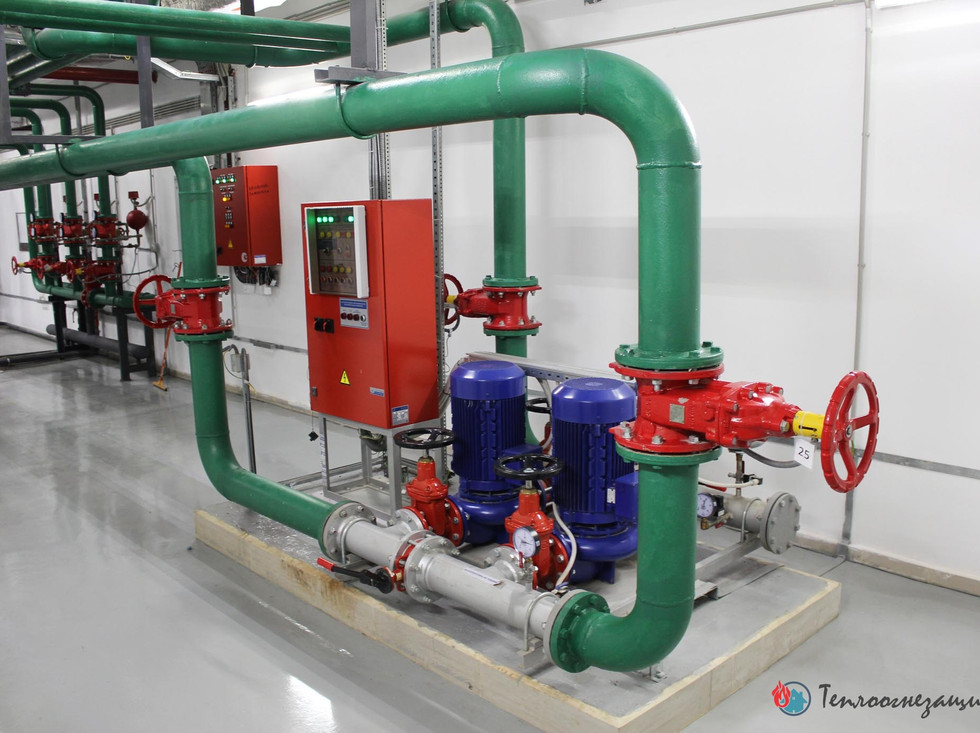

• Насосное оборудование. Повышающий насос, обеспечивающий должное давление в сети.

Проектирование спринклерных систем пожаротушения следует поручать квалифицированным специалистам. Это обеспечит качественное выполнение работ, сократит финансовые и временные потери.

Предпроектные работы

Грамотное проведение предпроектных мероприятий гарантирует разработку эффективных инженерных решений.

Подготовке проектной документации предшествуют следующие действия:

• Определение типа постройки. От специфики строения зависят основные требования к проектной документации. Для каждого типа зданий предусмотрены профильные решения.
• Выбор вещества для тушения пожара. При подборе огнетушащего состава учитывается специфика оборудования, расположенного в помещении. В одних случаях используется вода, в других — специальная смесь.
• Микроклиматические параметры. Специалисты замеряют среднюю температуру, давление, влажность воздуха.

Особое внимание уделяется планировочным решениям. Чем сложнее и функциональнее здание, тем больше времени требуется на разработку противопожарной системы.

Этапы проектирования спринклерного пожаротушения

Проектирование спринклерных систем пожаротушения происходит в следующем порядке:

• Выбор точек, в которых будут установлены спринклеры.
• Определение помещения для монтажа насосного оборудования, резервуара и систем автоматического контроля.
• Разработка решений, связанных с прокладкой водоподающей магистрали (параметры труб, расположение запорной арматуры, способ крепления линии).
• Размещение датчиков и пунктов забора воды.
• Расчет мощности повышающего насоса и объема накопительного резервуара.
• Подготовка комплекта документов. Согласование проекта с заказчиком и надзорными органами.

Проектирование спринклерных систем пожаротушения выполняется при помощи современных САПР. Это обеспечивает быструю разработку документации, исключает человеческий фактор.

Требования к спринклерной системе пожаротушения

Проектирование спринклерной системы пожаротушения осуществляется с учетом следующих правил:

• Оборудование должно локализовать возгорание с минимальным ущербом для помещения и находящихся в нем ценностей.
• Использование трубопровода оптимального диаметра.
• Соблюдение нормативных расстояний при размещении спринклеров.
• Проект должен содержать мероприятия, направленные на испытание оборудования и его сервисное обслуживание.

Обратившись в компанию «Теплоогнезащита», вы сможете заказать проектирование, монтаж и настройку системы пожаротушения. Штатные специалисты расскажут об особенностях сотрудничества, помогут заполнить техническое задание, согласуют дату осмотра объекта. Принимаются заявки от частных лиц, коммерческих организаций, государственных учреждений.

Как устанавливают спринклерные системы тушения пожара — статья

Монтаж спринклерной системы пожаротушения или ССП — многоэтапный процесс, который проводят сертифицированные специалисты. Во время установки они пользуются государственными стандартами и инструкциями. Также инженеры и мастера опираются на смету, утвержденную заказчиком услуги. Смета содержит перечень цен на оборудование и различные монтажные работы.

При составлении договора на оказание услуг заказчик и подрядчик обсуждают, кто будет отвечать за закупку оснащения. Приобретать и доставлять на объект инвентарь, перечисленный в смете, может любая из сторон.

В статье мы рассмотрим процесс установки элементов ССП более подробно. Отдельно опишем типы и характеристики оросителей, плюсы и минусы спринклерных систем. Перечислим типичные ошибки при выборе мест установки оросителей, официальные стандарты расстояний до стен, потолка, светильников.



Оросители

Спринклеры — ключевой сложно устроенный элемент системы пожаротушения. От его конфигурации, исправности и расположения в помещении зависит скорость распыления воды и тушения возгорания.

Как устроены. Спринклер — это розетка и тепловой замок, установленный внутри металлического корпуса. Тепловым замком служит маленькая стеклянная емкость, заполненная чувствительным к нагреву веществом. Еще один вариант замка — запчасть из тугоплавкого металла.

Когда температура в помещении дорастает до заданного значения, отверстие в оросителе открывается. Лопается тепловой замок, вода из пожарного трубопровода вырывается наружу в виде мельчайших капель. Вместо воды может поступать другое вещество.

Зачем нужны. Оросители направляют воду или иной состав на огонь после срабатывания теплового замка.

Сферы применения. ССП эффективны на промышленных предприятиях, в офисах, бизнес-центрах, торговых павильонах большой площади, на крытых стоянках, складах.

Типы спринклеров для ССП

Эти запчасти разделяют на классы по таким характеристикам:

1.       При какой температуре лопается тепловой ключ — от 55 до 185*С.
2.       Какая плотность потока воды интересует заказчика — обычная или водяной туман.
3.       Насколько быстро спринклер должен отреагировать на повышение температуры — в течение стандартного времени или мгновенно.
4.       Куда и как ороситель встанет в помещении: горизонтально, вертикально, в угол, направит поток вверх или вбок.

Основные технические параметры

Характеристики оросителей выбирают на стадии составления проекта ССП. Если установленное изделие уже сработало или оказалось сломанным, новый спринклер выбирают в точном соответствии с проектом.

Базовые ТТХ оросителей — это:

•         рабочее давление — может варьироваться от 00,5 до 1,4 МПа;
•         минимальная температура выброса воды — от 55 до 185*С4
•         размер отверстия для воды — 1-2 см;
•         тип резьбы — 1/2 или 3/4 R;
•         размер теплового замка — 0,3-0,5 см.

Еще проектировщиков ССП интересует КПД, скорость выдачи воды и ее распределения по зоне возгорания.

Плюсы и минусы

Среди преимуществ спринклерных систем тушения пожара выделяют:

•         сравнительно низкую стоимость самого оборудования, его установки и использования;
•         сравнительно несложный монтаж, не предполагающий изменения планировки помещения и бурения капитальных стен;
•         эффективность тушения возгорания;
•         орошение ограниченной площадки.

К недостаткам ССП относят:

•         невозможность установки в залах, где температура воздуха все время ниже нуля;
•         приходится менять сработавшие оросители, так как их невозможно использовать после разрушения теплового замка;
•         ороситель не сработает, если дыма будет много, а температура горения окажется недостаточной для разрушения теплового замка.

Особенности монтажа

Проектированием спринклерных систем тушения пожара занимаются исключительно лицензированные организации. Инженеры принимают во внимание высоту потолков, составляют схемы опрыскивания, учитывают конфигурацию вентиляционной системы.

Если в здании установлены подвесные потолки, трубы с водой и спринклеры заглубляют.

Нормативы и этапы установки

До 2009 года проектировщики и монтажники систем спринклерного пожаротушения опирались на СНиПы (2.04.09–84). В 2023 году они пользуются расширенной версией этого документа — СП 5.

13130.2009.

Установку ССП выполняют в такой последовательности:

1.       Подводят трубы для воды, подключают извещатели, проверяют запорные клапаны.
2.       Проверяют, исправен ли конкретный спринклер: цел ли тепловой замок, заполнен ли жидкостью.
3.       Убеждаются в соответствии изделия проектным данным.
4.       Проверяют положение конкретной детали в пространстве согласно ее техническому паспорту. Если предстоит установка универсального спринклера, рекомендованное положение розетки проверяют по проекту.
5.       Если требуется скрытый монтаж, берут оросители с плоской розеткой.
6.       Герметизируют места соединения спринклера с трубой.
7.       Сначала вкручивают спринклер руками, затем затягивают с использованием монтажного ключа. Перед затягиванием проверяют в техпаспорте изделия допустимое усилие.
8.       Если изделие сломалось во время установки, вместо него берут новое.
9.       Тестируют ССП на герметичность. Если находят течь, монтируют другой спринклер. Потекшие изделия нельзя затягивать, скручивать и устанавливать повторно.



Дистанция от поверхности

В СП 5.13130.2009 перечислены расстояния, которые требуется учитывать при проектировании и установке элементов ССП. Также документ регламентирует количество оросителей для трубы определенного диаметра.

Расстояние между оросителями

Разбрызгиватели устанавливают так, как описано в проекте. Дистанция между ними зависит от схемы распыления воды, интенсивности орошения, величины инерционности и особенностей расположения на поверхности.

Например, спринклер распыляет воду в радиусе 2 м. Расстояние от него до такого же изделия по соседству должно составлять 4 м.

Дистанция между спринклерами измеряется от одной центральной оси до другой. Заводы-изготовители элементов ССП указывают в техническом паспорте минимальное и максимальное монтажное расстояние для конкретной детали.



От спринклера до стены

Для вычисления этого расстояния измеряют дистанцию от оси распылителя до стены параллельно уровню пола. Ориентировочное максимальное расстояние от оросителя до стены — половина дистанции между идентичными изделиями. Минимальное расстояние указано в техпаспорте детали.



От спринклера до потолка

На этот отступ влияет конструкция потолка.

1.       Если потолок ровный, и распылители стоят на нем согласно стандартной схеме, отступ от теплового замка до потолка составляет 0,1-0,3 м. Если в месте установки имеются выступы, расстояние увеличивается до 0,4 м.
2.       При креплении оросителя на стену дистанция от него до потолка — 8-15 см.
3.       Если потолки подвесные, монтажники смотрят в техпаспорт конкретного оросителя.
4.       В зданиях со скатными крышами, расположенными под углом 30′ к полу, дистанция до конька перекрытия или до ближайшей стены составляет от 80 см до 1,5 м.
5.       Если промышленное оборудование и вентканалы отстоят от потолка на высоту 0,7+ м или имеют высоту/ширину 0,75+ м, требуется установка дополнительных спринклеров под ними.

От оросителя до осветительных приборов

В ГОСТах и СНиПах эта дистанция не определена. Тепловой замок лопается только при прикосновении к нагретой лампе или ее горячему корпусу. Рекомендуемое стандартное расстояние — 100 см.

Типичные ошибки монтажа ССП

Чрезмерное усилие дотяжки. Рекомендуемое усилие указано в техническом паспорте детали. Его следует строго придерживаться, иначе резьба лопнет, и появится течь. Покупать спринклеры из мягких металлов нельзя.

Упор крепежной муфты в корпус спринклера. Такой способ монтажа деформирует изделие и приводит к разрушению теплового замка. При вкручивании запчасти двигаются только до желоба, на котором зафиксирована защитная рамка.

Применение пакли вместо силиконового герметика. Пакля не создает герметичное соединение, появляется течь.

Особенности технического обслуживания

1.       Спринклеры осматривают ежемесячно, чтобы вовремя заметить коррозию или течь и заменить дефектное изделие новым. После замены оросителя делают тестовый запуск системы.
2.       Проверяют, соответствует ли температурный режим нормативному.
3.       Если ССП сработала, спринклеры с лопнувшими тепловыми замками и узлы управления ими ставят на ожидание.

Нормативные документы

Инженеры-проектировщики и монтажники следуют СП 5.13130.2009, ГОСТ 5068094 и НПБ. Также они действуют в соответствии с инструкциями заводов-изготовителей спринклеров.

Распылители — ключевые элементы ССП. Изделия этого типа значительно различаются между собой, и их используют строго по рекомендациям производителей. Проектирование и монтаж доверяют опытным инженерам и рабочим, которые учитывают конструктивные и технологический особенности объекта.
