В статье «Из чего состоит и как работает электронный стабилизатор напряжения» мы рассмотрели устройство, оснащение и принцип работы электронных стабилизаторов напряжения. В этой статье рассмотрим устройство и принцип работы сервоприводных стабилизаторов. Еще одним рабочим названием сервоприводных стабилизаторов встречается: электромеханический стабилизатор напряжения.
Электронные и сервоприводные стабилизаторы существенно отличаются друг от друга. Если, например, релейный и симисторный стабилизатор различаются только по одному из элементов (симистор или реле) – все равно относятся к электронному типу стабилизации, то сервоприводный это стабилизатор совершенно другого класса. Основными элементами сервоприводного стабилизатора напряжения являются: трансформатор, контроллер управления и электродвигатель с токосъемным элементом.

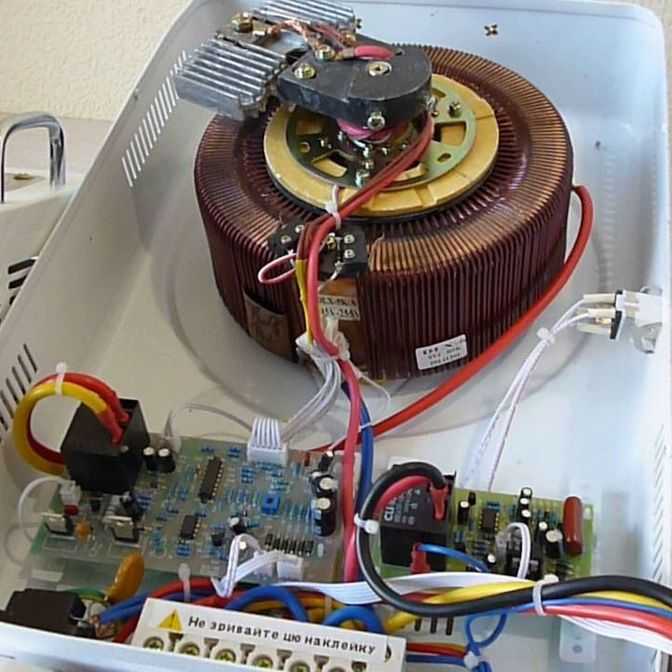

В недорогих стабилизаторах используются графитовые стержни в качестве токосъемного элемента (такие как в электроинструменте), а в промышленных сервоприводных стабилизаторах используются графитовые колесики. В промышленных стабилизаторах опционально могут входить специальные платы для удаленного мониторинга по Интернет.

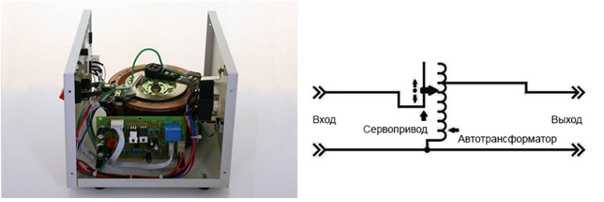

Как работает сервоприводный стабилизатор напряжения. Контроллер управления анализирует состояние напряжения на входе стабилизатора и на его выходе. При изменении напряжения на входе, контроллер управляет двигателем для перемещения токосъемного механизма по обмотке трансформатора на необходимое расстояние для изменения выходного напряжения с заданным значением. Стоит отдельно отметить главное отличие работы сервоприводного стабилизатора от принципа работы электронного, – непрерывность стабилизации. В электронных стабилизаторах при переключении со ступени на ступень происходит разрыв синусоиды на время до 20мс. Для большинства техники это проходит бесследно, но для промышленного, медицинского и телекоммуникационного оборудования это может быть критичным.
Кроме того, вследствие непрерывности стабилизации, в стабилизаторах этого типа нет эффекта «мерцания» лампочек.
Преимущества и недостатки сервоприводных стабилизаторов.
Благодаря непрерывности стабилизации обеспечивается плавная стабилизация, отсутствуют переходные токи и нет искажений от работы полупроводниковой техники (синусоида не искажается и остается « чистой »). Чистая синусоида очень важна для электродвигателей и приборов с трансформаторами и дросселями. Из-за искаженной синусоиды могут давать сбои некоторые типы электроники, а электродвигатели подвержены перегреву. Сервоприводные стабилизаторы легко выдерживают пусковые токи и перегрузки до 200% от своей номинальной мощности. В электронных стабилизаторах напряжения сдерживающим фактором являются пропускаемый ток симистора (пиковая нагрузка как правило составляет не более 120% от своей мощности и длительность такой перегрузки не более 1-3 сек). Также неоспоримым преимуществом сервоприводных стабилизаторов является их мощность, что для промышленного применения является главным.
Сервоприводный стабилизатор 100 кВт или 200 кВт по мощности еще конкурируют с электронными стабилизаторами, а вот начиная с мощности 300 кВт является единственным стабилизатором напряжения. Мощности сервоприводных стабилизаторов напряжения достигают 2000 кВт.
Главным недостатком сервоприводного стабилизатора является его «медлительность». Поясним: скорость передвижения токосъемного элемента по обмотке трансформатора электродвигателем существенно меньше скорости переключения между обмотками автотрансформатора в электронном стабилизаторе. В стабилизаторах напряжения европейского производства скорость реакции на изменение входного напряжения составляет 40-200В/сек, что является достаточно хорошим показателем, однако не на столько быстрым как в электронных. Еще одним недостатком является сам механизм стабилизации – он подвержен изнашиванию и требует проведения периодического ТО (борьба с пылью и смазка трущихся элементов). При правильной эксплуатации и регулярном проведении ТО срок службы таких стабилизаторов превышает 15 лет.
Какой же стабилизатор напряжения лучше: сервоприводный или электронный? Какой стабилизатор выбрать?
Основными критериями выбора между электронными и сервоприводным являются следующие:
- характер электропотребителей и их чувствительность к искажениям в синусоиде. Если преобладают чувствительные приборы и для них не предусмотрены ИБП с двойным преобразованием – рекомендуем купить сервоприводный стабилизатор напряжения.
- импульсные и очень частые «скачки» напряжения с большой амплитудой. Для решения такой проблемы больше подходит электронный стабилизатор напряжения. Сервоприводный стабилизатор напряжения лучше справится с дневными перепадами(днем завышенное напряжение, вечером заниженное и изменяющееся) и сезонными перепадами напряжения (лето-зима).
Сервоприводный стабилизатор 75 кВт
Сервоприводные стабилизаторы ORION ORT 75 (75 кВт) относятся к стабилизаторам напряжения высочайшего класса для промышленного применения.
Сервоприводный стабилизатор напряжения это лучшее решение где в сетях присутствует постоянно заниженное или завышенное напряжение. Незначительные перепады напряжения плавно регулируются таким образом, что лампочки не моргают .
Преимущества сервоприводных стабилизаторов.
Благодаря непрерывности стабилизации обеспечивается плавная стабилизация, отсутствуют переходные токи и нет искажений от работы полупроводниковой техники (синусоида не искажается и остается « чистой » в отличии от ступенчатых электронных стабилизаторов). Чистая синусоида очень важна для электродвигателей и приборов с трансформаторами и дросселями. Из-за искаженной синусоиды могут давать сбои некоторые типы электроники, а электродвигатели подвержены перегреву.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СТАБИЛИЗАТОРА ORION ORT 75 (75кВт/380В)
— Широкий диапазон входного напряжения 150В-260В
— независимая стабилизация по каждой из фаз
— Луший в своем классе со скоростью стабилизации 90 В/с
— Высокий КПД до 98%
— естественное охлаждение
— Легкость переключения нагрузки на сеть с помощью ручного ввода резерва
— Автоматическое отключение и переподключение в анормальных ситуациях
— Высокая эффективность даже при %100 несбалансированной нагрузке
— Защита от перегрузки, высокого/низкого напряжения,
СВОЙСТВА И ПРЕИМУЩЕСТВА СТАБИЛИЗАТОРА ORION ORT 75 (75кВт/380В)
— Современные европейские технологии и комплектующие
— бустерная схема построения структуры стабилизатора
— высокий коэфициент перегрузок
— устойчив к кратковременным пусковым токам — до 200% от номинала
— Компактный дизайн, относительно бесшумная работа
— Устойчив к внешним ударам
— простота в установке и обслуживании
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ ORION ORT 75 (75кВт/380В)
| Фазы | 3 Фазы |
| Мощность | 75 кВт |
| Диапазон регулируемого напряжения (линейное) | 275 — 450 В |
| Диапазон рабочего напряжения | 225 — 465 В |
| Частота | 45-65 Гц |
| Выходное напряжение | фазное: 220В RMS ± %1 |
| Допуск напряжения | ≤%1,5 |
| Синусоида напряжения | без искажений |
| Скорость регуляции | 90 В / с |
| Гармонические искажения | Отсутствуют |
| Перегрузка (для пусковых токов) | 200% до 5 сек |
| Технология | Микропроцессорное управление, полностью автоматическое |
| Управление | Цифровой микропроцессор в составе блока управления |
| Независимая работа фаз | Стандартная для трехфазных моделей |
| КПД | до 98% |
| Система охлаждения | Естественная и с вентиляторной терморегуляцией |
| Система защиты | высокое/низкое напряжение на выходе (опционально: перегруз, защита от пропадения нейтрали и др. ) |
| Механический байпас | ЕСТЬ, переключатель сеть-регулятор с ручным управлением |
| Дисплей | 74х74мм дисплей |
| Индикаторы событий | визуальные и звуковые, светодиоды и ЖК |
| Измеряемые величины | Входное/выходное напряжение (действительное значение RMS), выходная частота |
| Габариты ВхШхГ, мм | 1400х850х640 |
| Вес | 356 |
| ХАРАКТЕРИСТИКИ СТАБИЛИЗАТОРОВ | |
| Мощность стабилизатора | 75 кВт |
| Точность стабилизации | 1 % |
| Количество фаз | Трехфазный (380В) |
| Принцип стабилизации | Сервоприводный |
| Способ установки | Напольный |
Стабилизатор напряжения сервопривода — лучшая цена и оригинальный продукт
Прежде чем приступить к рассмотрению принципа работы, важно понять, что выходное напряжение также поступает от вторичной обмотки понижающего повышающего трансформатора.
Это означает, что от трансформатора Buck Boost техника получает стабильное напряжение после коррекции.
Когда сервостабилизатор получает входной ток с колеблющимся напряжением, микропроцессоры в электронной схеме запускают драйвер серводвигателя. Это, в свою очередь, активирует серводвигатель, который перемещается по обмоткам автотрансформатора. Поскольку вал серводвигателя подключен к первичной обмотке повышающего понижающего трансформатора, движение автоматически регулируется и почти мгновенно увеличивает или уменьшает значение напряжения до заданного предела. Эта регулировка входного напряжения до правильного выходного напряжения является целью серводвигателя и назначением сервостабилизатора.
Это контролируемое напряжение передается через вторичную обмотку повышающего понижающего трансформатора, а затем подается на используемые устройства или механизмы.
При трехфазном питании автоматический регулятор напряжения серводвигателя соединен с 3 автотрансформаторами, и выполняется процесс коррекции напряжения.
Это связано с различными преимуществами сервостабилизаторов по сравнению с традиционными стабилизаторами релейного типа. Некоторые из них включают в себя высокую скорость коррекции, точность до +/- 1% допустимого значения колебаний напряжения, стабильный выходной сигнал, способность выдерживать пусковой ток и долговечность. Периодическое техническое обслуживание поддерживает работу стабилизатора напряжения сервопривода в течение очень долгого времени и является хорошей инвестицией в долгосрочной перспективе.
Ознакомьтесь с другими нашими продуктами — Онлайн-ИБП | Преобразователь постоянного тока в переменный | Разделительный трансформатор | кремниевый выпрямитель | Понижающий трансформатор | Повышающий трансформатор
Сервостабилизаторы напряжения Purevolt
Как бренд, известный своими сервостабилизаторами как в Индии, так и за рубежом, сервостабилизаторы Purevolt пользуются большим спросом благодаря своей доступности и долговечности.
Отрасли промышленности полагаются на продукты Purevolt из-за их универсальности и рентабельности, которые они обеспечивают, и поэтому они соответствуют рекомендациям многих уважаемых клиентов со всего мира.
Благодаря нашему стремлению к совершенствованию экономически эффективных и жизнеспособных электрических решений и предотвращению опасностей, связанных с электричеством, сервостабилизаторы Purevolt, безусловно, являются самым надежным брендом на рынке. Чтобы заявить о такой приверженности, мы полагаемся на наши годы исследований и разработок и часы напряженной работы, которые ушли на совершенствование нашей продукции. Мы предлагаем нашим дилерам и дистрибьюторам лучшие цены на стабилизаторы напряжения сервопривода.
Мы приглашаем вас узнать о нас больше, а также призываем предоставить нам возможность предложить очень выгодное решение ваших проблем. Свяжитесь с нами сегодня и оставьте свой запрос у нас. Мы будем рады вернуться с доступным и надежным продуктом в качестве решения для вашего бизнеса.
Что такое стабилизатор напряжения сервопривода? Зачем он нужен?
Производитель сервостабилизатора напряжения
Стабилизатор напряжения сервопривода представляет собой электрическое устройство, подходящее для работы в условиях частых колебаний напряжения. Он разработан со специальным «сервомеханизмом» и, следовательно, назван в его честь.
Зачем нужны стабилизаторы?
Как известно, сервостабилизаторы напряжения нуждаются в достаточном источнике питания для выполнения различных домашних, офисных или промышленных операций. Но можем ли мы продолжать эту деятельность, если столкнемся с колебаниями напряжения в сети? Очевидно, нет. Если такие изменения очень часты, то это довольно надоедливо и раздражающе. Но сервостабилизаторы напряжения устраняют такие серьезные проблемы и помогают вам во многих отношениях.
Обычно колебания напряжения возникают по многим причинам. Перегрузки, ненадежные соединения, помехи, стихийные бедствия, сильный ветер и др.
вызывают отклонения в напряжении питания. Однако повышенное и пониженное напряжение может временно или навсегда повредить важные части электрооборудования. Это останавливает или прерывает их обычную нормальную работу. Чтобы избежать этого, нам нужно использовать соответствующие устройства, такие как стабилизаторы, для коррекции отклонений уровней напряжения. Сервостабилизаторы
— это идеальные модели стабилизаторов, которые защищают не только простые приборы, такие как холодильники и телевизоры, но и сложное, чувствительное и дорогостоящее оборудование, такое как медицинское оборудование, компьютеры, станки с ЧПУ, телекоммуникационное оборудование и другое промышленное оборудование. Нажмите здесь
A Сервопровод Служного напряжения. высокая скорость и точность коррекции – поэтому они занимают обязательное место во многих приложениях.
Что такое стабилизатор напряжения сервопривода?
Сервостабилизаторы напряжения — это стабилизаторы, работающие на основе «Сервомеханизма».
Они автоматически определяют изменение напряжения и действуют соответствующим образом для стабилизации выходного сигнала с помощью специальных движущихся частей.
Работают с высокой эффективностью – способны стабилизировать напряжение питания за меньшее время. Это возможно только благодаря его наиболее значимой части, называемой «Серводвигатель». Серводвигатель — это двигатель, который вращается по часовой стрелке или против часовой стрелки для регулирования напряжения.
Несмотря на то, что серводвигатель является основным компонентом сервостабилизатора, у него есть и другие части, важные для выполнения своих функций.
Части стабилизатора сервопривода
- Dimmer
- Bust Boost Transformer
- Сервуара .
- Диммер
Его также называют «переменный трансформатор». Около 50% коррекции напряжения выполняется этим диммером.
Это круглое основание, обычно изготовленное из тороидального сердечника из кремния CRGO.
Он имеет медные провода высокого качества. В зависимости от мощности для диммера должны использоваться провода с определенным коэффициентом трансформации. Основная функция этого диммера — увеличивать или уменьшать уровни напряжения и посылать его на повышающе-понижающий трансформатор.- Понижающий повышающий трансформатор
Как следует из названия, он понижает (понижает) и повышает (повышает) уровни входного напряжения. Очень важно использовать этот понижающе-повышающий трансформатор в сервостабилизаторах
Серводвигатель
Это электродвигатель, который вращает объект на определенный угол для регулирования электрического элемента.
В этих стабилизаторах этот двигатель движется по часовой или против часовой стрелки, чтобы увеличивать или уменьшать уровни напряжения с помощью установленного в нем идеалистического управляемого устройства.- Контактор
Управляет ограничением напряжения стабилизатора и обеспечивает безопасность устройства.
- Автоматический выключатель, Автоматический выключатель
Используются для защиты от повышенного и пониженного напряжения. MCB предназначен для работы при коротких замыканиях, а MCCB для работы при перегрузках. Они включают или выключают стабилизатор и обеспечивают наилучшую защиту.
- Электронная схема
Электронная схема идеально подходит для соединения различных частей, таких как серводвигатель, диммер, повышающе-понижающий трансформатор и другие.
- Угольная щетка
По названию можно понять его функцию — это как кисть, двигающаяся в любом направлении.
Он имеет медные провода высокого качества. В зависимости от мощности для диммера должны использоваться провода с определенным коэффициентом трансформации. Основная функция этого диммера — увеличивать или уменьшать уровни напряжения и посылать его на повышающе-понижающий трансформатор.
В этих стабилизаторах этот двигатель движется по часовой или против часовой стрелки, чтобы увеличивать или уменьшать уровни напряжения с помощью установленного в нем идеалистического управляемого устройства.
