Стабилизатор тяги для дымохода своими руками: устройство и монтаж

Автоматические современные печи оснащаются, как правило, высокими трубами для поддержания активной тяги. Полное удаление продуктов сгорания важно, но излишняя тяга приводит также и к перерасходу топлива. Для более экономного использования топлива придумано устройство стабилизатор тяги. Готовые образцы работают как в автономном, так и в ручном режиме. Механизм полезный, но дорогостоящий. Зная устройство и принцип действия, стабилизатор тяги для дымохода можно сделать своими руками.

Содержание

• Устройство и предназначение стабилизатора
• Принцип работы
  • Уменьшение тяги в трубе
  • Предотвращение обратной тяги
• Как сделать стабилизатор тяги своими руками
• Возможные трудности при установке

Устройство и предназначение стабилизатора

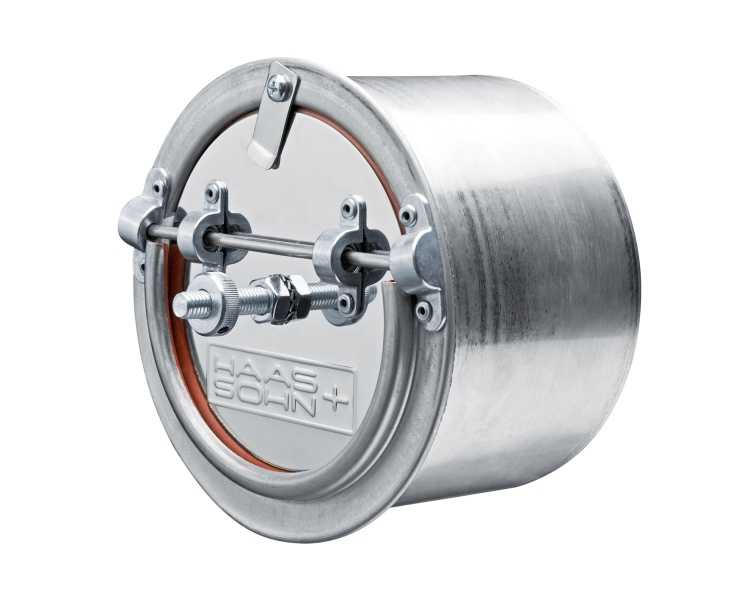

Стабилизатор тяги — это дополнительная вставка на дымоотвод с заслонкой, при помощи которой можно регулировать интенсивность горения топлива и силу тяги в трубе. Устанавливают стабилизатор тяги только на низкотемпературное отопительное оборудование, где максимальный нагрев выводимых газов не превышает 500 градусов.

Предназначение стабилизатора тяги:

• снижать скорость удаления продуктов горения печи;
• предотвращать образование в трубе обратной тяги и забросы дыма в помещение;
• продлить срок службы дымохода за счет снижения температуры выбросов;
• повысить пожарную безопасность отопительного оборудования на счет предотвращения выбросов искр и пламени из трубы;
• сократить расход топлива;
• повысить КПД печи.

Обратите внимание! Стабилизатором тяги нельзя ее усилить. Это устройство работает только на снижение интенсивности выведения продуктов горения и предотвращает обратный заброс дыма.

Устанавливают стабилизатор тяги в трёх локациях и только в помещении котельной:

• Первый вариант это выше выводящего патрубка печи на первом вертикальном отрезке трубы.
  Расстояние от стабилизатора до горизонтального участка составляет 40-60 см.
• Второй вариант – на уровне выхода дымохода из печи, но не ниже 40 см от уровня пола.
• Третий вариант — показан на схеме.

Регулятор дыма это дополнительный вход в дымоотводящую трубу для подсоса воздуха. Устройство представляет собой горизонтально ориентированный патрубок, один конец которого закрыт вертикальной подвижной заслонкой, а второй встроен в дымоход. Заслонка должна точно совпадать с внутренним диаметром патрубка, чтобы в закрытом положении подсоса воздуха не происходило.

Заслонка является главной рабочей частью стабилизатора тяги. Она может крепится к корпусу на подвижной оси в верхней части, что характерно для заводских устройств. Самодельные заслонки обычно крепят на оси через диаметр. Для предотвращения ее опрокидывания внутрь в нижней части ставят фиксаторы. Устройство монтируют на вертикальную трубу, без наклона. На готовой сэндвич трубе это удобно делать через обычный тройник.

Принцип работы

Есть два вида регуляторов тяги – автоматический и механический, управляемый вручную.

Уменьшение тяги в трубе

Автоматический стабилизатор тяги представляет собой своеобразную мембрану, которая реагирует на изменение плотности дыма в трубе. При повышении тяги заслонка открывается и впускает в трубу дополнительный поток холодного воздуха. Это способствует охлаждению продуктов горения, газы становятся тяжелее и медленнее поднимаются вверх, тяга снижается.

Это интересно! Регулировка давления дыма происходит очень быстро и заслонка на регуляторе дыма ходит туда-сюда непрерывно. Поскольку деталь металлическая, то при работе издает характерный стук. В простонародье стабилизатор тяги прозвали хлопушкой.

Механический регулятор дыма настраивают вручную. Для этого на нижней части заслонки регулятора есть грузик. При изготовлении устройства своими руками в качестве грузика удобно использовать обычный болт. Настраивают стабилизатор в период максимального горения топлива. Подкручиванием болта смещают центр тяжести заслонки в нужном направлении, чтобы она удерживалась закрытой при требуемом давлении газов в дымоходе, а при его повышении — открывалась.

Предотвращение обратной тяги

Заброс дыма в помещение (обратная тяга) возникает при резком и значительном снижении давления дыма в трубе. Это случается при ветреной погоде, при открывании топки печи, при перепаде уличной температуры. Стабилизатор тяги чутко реагирует на эти изменения и перекрывает поток холодного воздуха (заслонка закрывается полностью), как только это происходит. При повышении давления выше желаемого заслонка вновь открывается.

Как сделать стабилизатор тяги своими руками

Для изготовления стабилизатора тяги своими руками потребуется приготовить инструменты для работы с нержавеющим металлом и материал для изготовления самого регулятора.

Для работы вам понадобятся:

• Сварочный аппарат для работы с нержавеющей сталью. Это может быть газосварка или инверторный аппарат, работающий на постоянном токе.
• Электроды по нержавейке диаметр 4 или аргон для газосварки.
• Болгарка, отрезной и шлифовальный круг.

Материалы для изготовления стабилизатора тяги:

• Металлический лист из стали марки AISI 304 (аналог 08Х18Н10) или AISI 321 (аналог 08Х18Н10Т). Толщина металла 10 мм.
• Болты, гайки, металлический прут диаметром 10 мм – все из нержавеющей, жаропрочной стали.

Схема монтажа следующая:

1. Из листа металла требуется сварить патрубок – корпус регулятора. Диаметр рассчитывайте исходя из диаметра вашего дымохода. Стабилизатор вам потребуется надеть на тройник или патрубок, отходящий от основной трубы. Поэтому внутренний диаметр стабилизатора должен совпадать с внешним диаметром тройника. Обычно это 115 мм, но может быть и больше.
2. Вырезать металл для корпуса следует с расчетом сварки внахлест с шириной шва в 1 см.
3. Вырезанный лист скручивают и сваривают. Шов зачищают до гладкости с внешней и внутренней стороны.
4. На расстоянии 40 мм от края на конце корпуса прокатать ограничительный барьер. Он послужит стопором при монтаже устройства на трубу.
5. На другом конце корпуса в нижней части приварить ограничители, для предотвращения опрокидывания заслонки внутрь. В верхней части или в середине (в зависимости от формы заслонки) приваривают крепления для поворотной оси.
6. Из металла вырезают заслонку. Ее размер равен внутреннему диаметру выходного отверстия вашего корпуса или соответствует контурам выходного отверстия, если вы решили его уменьшить.
7. В нижней части заслонки сверлят отверстие под регулирующий болт.
8. В середине (для симметричной заслонки) или в верхней части (для расширяющейся формы) приваривают поворотную ось.
9. Устанавливают заслонку на корпус.
10. Устанавливают стабилизатор тяги на трубу.

При установке стабилизатора на трубу следует промазать места соприкосновения патрубков жаростойким герметиком. Это сделает соединение более прочным и герметичным.

Возможные трудности при установке

Установить стабилизатор тяги на трубу не представляет сложности. Обычно это делают в месте стыка сегментов сэндвича.

Трудность возникает у хозяев, которые имеют наклонный выход дымохода от котла. Здесь придется переделывать конфигурацию трубы, чтобы вмонтировать необходимый вертикальный участок.

Обратите внимание! Допустимый наклон трубы для установки стабилизатора тяги 10 см от вертикальной оси на 1 метр трубы. Рекомендуемое отклонение не превышает 1 см на 1 м.

Вторая распространенная проблема это слишком свободная посадка стабилизатора на патрубок тройника. Здесь рекомендовано воспользоваться более толстым слоем жаростойкого герметика или специальной замазкой для герметизации зазора.

Как собрать стабилизатор тяги дымохода своими руками? Пошаговая инструкция +Фото и Видео

Конструкция дымохода- это сложно и ответственно. От правильности выполнения, зависит эффективность и безопасность использования отопителя. Ни одно устройство, вырабатывающее тепло не способно нормально работать без трубы выводящей дым из помещения.

В дыме присутствует огромное количество различных газов, содержащих продукты сгорания топлива. Присутствие дыма внутри помещения это верный признак ошибочного расчета системы дымохода, что влечет за собой риск воспламенения и отравления продуктами горения.

В данной статье мы расскажем вам об обратной тяге в дымоходе, и том, как предотвратить его появление, а также как настроить стабилизатор тяги дымохода.

Содержание:

• 1 Когда тяги недостаточно
  • 1. 1 Методы определения тяги
  • 1.2 Причины неисправностей
    • 1.2.1 Ошибка в конструкции
    • 1.2.2 Короткая длина трубы
    • 1.2.3 Неправильное расположение трубы дымохода
    • 1.2.4 Горизонтальные участки большой длины
    • 1.2.5 Неправильное положение относительно конька
    • 1.2.6 Попадание в зону опоры ветра
    • 1.2.7 Метеорологические условия
• 2 Что такое стабилизатор тяги дымохода
  • 2.1 Назначение стабилизатора
  • 2.2 Способы усиления тяги
    • 2.2.1 Ротационные турбины
    • 2.2.2 Аэродинамический дефлектор
    • 2.2.3 Усилитель тяги
    • 2.2.4 Эксгаустер
  • 2.3 Принцип работы и преимущества установки стабилизатора
  • 2.4 Способы размещения стабилизатора тяги
• 3 Сборка  стабилизатора своими руками
• 4 Послесловие

Когда тяги недостаточно

Методы определения тяги

Если вы сомневаетесь, что тяги дымового хода печи, камина или котла достаточно, необходимо провести проверку. Наиболее простой способ — проверить своими силами с помощью анемометра. В случае, если  прибор показывает тягу 10-20 ПА, то это считается нормальным. Проблема с этим методом заключается в низкой точности измерения дешевых анемометров, когда тяга до 1 ПА, то прибор покажет полное ее отсутствие, что не совсем верно. Профессиональные приборы стоят не дешево, их используют печники.

Если у вас нет анемометра, воспользуйтесь одним из популярных методов определения тяги дымохода:

• Дым. Наиболее явный признак отсутствия тяги – это присутствие небольшого дыма внутри помещения, большое количество дыма свидетельствует о высоком риске воспламенения и риске отравления продуктами.
• Цвет пламени. По цвету пламени, можно понять уровень тяги. Если пламя внутри печи имеет белый оттенок и трескается при горении, то тяга очень мощная. Оранжево-красный цвет свидетельствует об отсутствии тяги. Если дымоход выполнен правильно, пламя должно иметь ровный золотистый цвет уходящий в желтизну.
• Со спичкой. Необходимо поднести к нагревателю зажженную спичку. В случае если пламя отклониться к печи значит тяга есть. Если он остается ровным, то вы можете быть уверены, что тяга есть, но средней величины. Когда пламя отклоняется в противоположную сторону от печи, возникает обратная тяга в дымоходе.
• С зеркалом. Еще один способ проверить тяговое усилие в дымоходе, это приставить небольшое зеркало к печи. Возникновение конденсации на поверхности зеркала говорит о том, что удаление дыма затруднено.

Внимание!

Разница давлений на улице и в помещении является основой для создания тяги внутри дымоходного канала. Температура в отапливаемом помещении выше, чем снаружи, а, следовательно, и создаваемое им давление внутри помещения больше. Горячий воздух, подпертый снизу более холодным, выдавливается в зону с более низким давлением, то есть в атмосферу. При замерах, проводимых летом, разница температур наименее разительна, потому тяга будет хуже и результаты измерений могут быть низкими, относительно зимнего периода.

Причины неисправностей

Убедившись, что внутри дымохода недостаточно тяги, необходимо выявить и исправить возможную причину. Профессионалы говорят, что наиболее распространенными причинами отказов дымовых каналов являются.

Ошибка в конструкции

Чтобы сделать выбор трубы дымохода необходимо, ориентироваться на объем топки. Если размер меньше расчетного параметра, то слабый дымоход не позволит дыму выйти из помещения.

Короткая длина трубы

Длина трубы менее 5 м не оказывает существенной разницы между давлением в помещении и на открытом воздухе, что создает слабую тягу.

Неправильное расположение трубы дымохода

Мастер- печник советует укладывать дымоход вертикально, так как плотные углы держат дым внутри трубы, уменьшая тягу.

Горизонтальные участки большой длины

Если при укладке дымохода не удается избежать горизонтальных сечений, убедитесь, что их длина не превышает 100 см иначе, для этого будет нужен усилитель.

Неправильное положение относительно конька

Трубы находятся на одном уровне или выше крыши. Гребень в наветренном положении резко снижает силу тяги в дымоходе.

Попадание в зону опоры ветра

Если рядом с домом есть высокое здание, оно блокирует дымоход от ветра, препятствуя нормальному функционированию дымоходной системы.

Метеорологические условия

Зачастую снижение тяги происходит из-за снижения атмосферного давления, попадания влаги в дымоход из-за дождя, тумана или снега. Но это не имеет критического значения, потому как все это временные явления.

Первым шагом в обнаружении проблем в дымоходе необходимо устранить наиболее очевидные причины отсутствия тяги. Во время осмотра необходимо быть уверенным, что  герметичность соединений всех элементов трубы находится на высоком уровне, отсутствует скопление сажи. Убедитесь в отсутствии влаги в дымоходах и нормальном атмосферном давлении.

Что такое стабилизатор тяги дымохода

Стабилизатор тяги или выключатель представляет собой специальный механизм, выполняющий подачу вторичного воздуха в определенных дозах, что дает возможность поддерживать оптимальную тягу в дымоходе для работы в автоматическом режиме котла или печи. Выключатель оборудован демфером безопасности для того, чтобы предотвратить избыточное давление.

Стабилизаторы тяги для дымохода диаметром 350 мм универсальны, изготовлены из нержавеющей стали и могут использоваться с любым теплогенерирующим устройством, требуют минимальной площади и достаточно просты в установке. Устройства способны работать при рабочих температурах до 500 градусов на куб. см, а также в системах отопления с обогревательными приборами, конденсата, в которой температура продуктов горения ниже точки росы.

Назначение стабилизатора

При проектировании системы дымоудаления многое зависит от типа отопительного прибора, с которым предполагается использовать. Естественные изменения температуры из-за погоды или сезона оказывают значительное влияние на эффективность. Значительные температурные изменения зимой могут привести к образованию высокой тяги воздуха в дымоходе, что вызовет снижение КПД всей системы и увеличение топливного расхода. Стабилизатор тяги регулирует давление до оптимального значения, тем самым повышая эффективность нагревательного устройства.

Также на тягу в системе дымоудаления влияет давление воздуха в атмосфере, которое, в свою очередь, зависит от расположения дома, погоды и  времени года и суток. Для примера, разница атмосферного давления весной в  марте в дождливую погоду и осенью в ясный день составляет порой до 90 ПА.

Способы усиления тяги

Если тяговое усилие в дымоходном канале нагревательного устройства, нейтрализовать этот эффект не так просто. Опытные мастера печных дел используют разные методы, вот некоторые из способов увеличения давления:

Первое, что нужно сделать, если вы подозреваете недостаточную тягу в дымоходе, это почистить трубу. Для этих целей существует такая профессия как трубочист. Или же удаляют наложения сажи при помощи металлического ерша.

Приличное увеличение мощности дымохода можно получить, увеличив высоту дымохода над поверхностью крыши, поставив в нем несколько дополнительных сегментов. Этим же методом выводят дымоход из зоны давления ветра с гребня или более высоких зданий.

Ротационные турбины

Роторная турбина это устройство, установленное на конце дымохода, которое состоит как из одного так  из нескольких винтов. Под действием ветра вращаются турбины что в свою очередь создает разреженный воздух для достижения существенной разницы между внутренним и внешним давлением. Использование турбин эффективно только в ветреную погоду, также разумно их использование, при температуре исходящего из дымохода дыма до 200 градусов.

Аэродинамический дефлектор

Использование специальной перегородки. Особые модели дефлекторов имеют специальную аэродинамическую форму. Благодаря свойству воздуха понижать давление с эффектом падения при прохождении препятствий в дефлекторе появляется разреженная зона, которая в свою очередь влияет на ускорение выхода из трубы дыма. Эффективность аэродинамических дефлекторов видна только в ветреную погоду.

Усилитель тяги

Усилитель тяги — это устройство автоматической регулировки тяги, который представляет собой своеобразный зонтик с датчиком температуры, установленным на трубе дымохода. Температурный датчик анализирует температуру выхлопных газов и работает независимо. Усилитель тяги в дымоходе сохраняет давление в диапазоне 10-35 ПА, оптимизируя работу нагревателя и расход топлива.

Эксгаустер

При отсутствии эффекта от предыдущих методов на трубах устанавливают дымосос, оснащенный винтом и электродвигателем. В ветреную погоду винт поворачивается независимо, если нет движения воздуха, электродвигатель работает и приводит его в движение.

Важно!

Если вы не нашли решение своими силами, то обращение к опытному печнику Вам поможет разрешить ее.  Специалист скажет Вам, что сделано неверно, и поможет исправить недостатки наиболее рациональным способом.

КПД и постоянство работы котла или печи напрямую зависит от своевременной установки скорости сгорания топлива. Для оптимальной работы тепло вырабатывающих устройств нужно иметь устойчивую тягу в дымоходе, для поддержания которой в свою очередь используются особые стабилизаторы. Точно настроенный стабилизатор значительно повышает КПД и увеличивает срок службы печи или котла.

Принцип работы и преимущества установки стабилизатора

Как только тяговое усилие в системе дымоудаления переступает порог нормального значения, то клапан устройства отжимается и давление снижается за счет воздуха, поступающего из помещения, и который при смешивании с дымовыми газами и снижает температуру.

Этот метод считается самым простым и в то же время достаточно эффективным, в результате чего происходит равномерное горение топлива и выделение энергии.

К основным преимуществам использования стабилизатора следует отнести следующие:

• безопасная работа дымохода;
• увеличение срока службы дымохода;
• снижение уровня веществ, уходящих в атмосферу;
• благодаря тому, что клапан стабилизатора все время приоткрыт происходит увеличение циркуляции воздушного потока;
• способность работать в качестве стабилизатора при естественной тяге и;
• процесс сгорания топлива равномерен, и печная труба не перегревается;
• при сильных порывах ветра обеспечивает демпфирование резких изменений тяги;
• отсутствие запаха гари в отапливаемых помещений;
• возможность применения старых дымоходов с новыми низкотемпературными котлами;
• минимизация потери тепла;
• экономия топлива до 15%.

Способы размещения стабилизатора тяги

Стабилизатор тяги дымохода  может быть установлен в том же месте, где смонтировано теплогенерирующее устройство, или в соседнем помещении, в котором устроена ветка от котла или печи к дымоудаляющей системе. Давление может заколебаться от PA 10 до 35.

Известны два основных способа установки стабилизатора тяги:

1. прибор помещен 500 mm выше уровень соединения жары производя прибор с высасывающей системой дыма;
2. стабилизатор тяги устанавливается на одном уровне соединения тепловыделяющих устройств с дымоходом, но это расстояние должно быть не менее 40 см от уровня пола.

Также производители теплогенерирующего оборудования, рекомендуют использование специальных стабилизаторов, в народе называемые «грибы». Такое устройство представляет собой маленький сегмент дымохода с расширением в виде гриба и открытой площадкой под ним для притока внешнего воздуха.

Особое конструкционное решение в сравнении с обычным выходом дымохода имеет некоторые преимущества:

• стабильность создаваемого в топке отопительного прибора давления;
• удаление из дымоходной трубы дополнительной ненужной тяги, и приведение в нормальное состояние работы теплогенерирующего устройства;
• защита печки в случае появления в дымоходе обратной тяги;
• контроль тяги:
  1-расход воздуха из помещения, где установлено отопительное устройство;
  2-кратковременный, не более 60 сек. , сброс отработавших газов в котельную;
  3-направление движения выхлопных газов в случае опрокидывания тяги;
  4-направление выхлопных газов отопительного теплогенерирующего устройства.

Под колпачком в виде грибка установлен специальный датчик-стабилизатор, который активируется при изменении температуры горючих газов. В случае ухудшения тяги или возникновения обратного эффекта, выделяющиеся при сгорании выхлопные газы собираются под грибком что приводит к нагреванию датчика, а это в свою очередь приведет к прекращению поступления газа в горелку и печка автоматически выключится.

Направление продуктов сгорания и подача воздуха через датчик при нормальной тяге в дымоходе.

В дымоходной системе возникает эффект обратной тяги-продукты сгорания вынуждены уходить под зонт на датчике.

В некоторых случаях владельцы частных домов встраивают в дымоходы все возможные теплообменники которые собирают остатки тепла это помогает снизить затраты на топливо. Однако делать это категорически запрещено, так как в этом случае дымоудаление ухудшается из-за сужения дымохода и датчик непременно срабатывает.

Конструктивно датчики тяги дымохода делятся на стабилизаторы:

• термопары;
• жидкий;
• термистор.

Как правило, их установка не представляет особых проблем. Обычно стабилизаторы устанавливаются винтами и гайками на специальные монтажные площадки в готовые отверстия.

Сборка  стабилизатора своими руками

Для сборки стабилизатора тяги дымохода необходим чертеж, а также требуется:

• полуавтоматный сварочный аппарат аргона;
• баллон аргона;
• шлифовальный круг;
• нержавеющая сталь марки AISI 304 или 321 не менее 8-10 мм;
• 8-10 мм прут из стали для оси, винты, гайки и шайбы.

Соединение трубы сваривается так, что внутренний диаметр будет 115 mm. В тоже время швы сварки необходимо хорошо очистить снаружи и изнутри, а также сделать разрез для вентиля, который составляет 15% от диаметра сечения трубы дымохода.

В зоне клапана установлен фиксатор и поворотный вал, который оснащен поворотной ручкой, которая торчит на 120-150 мм из трубы. От краев на расстоянии 25-30 мм раскатывают кромки для соединения с соседними трубами.

Монтаж стабилизатора лучше всего выполнять в зазоре дымохода. Для фиксации устройства сверху и снизу используются хомуты шириной 50-60 мм.

Послесловие

Безопасная эксплуатация и эффективность работы печей и котлов находится в большой зависимости от наличия или  соответствующей тяги в дымоходе. В случае даже незначительных проблем с системой дымоудаления, необходимо осмотреть дымоход на проходимость и начать нормализовать тягу. Наличие угарного газа в помещении очень опасно для жизни человека. Выполнение ремонтных работ и установка стабилизатора вполне возможна своими силами.

Стабилизатор тяги дымохода Технология изготовления своими руками

Принцип действия стабилизатора

Если сила тяги в системе начинает превышать свои оптимальные значения, то в регуляторе открывается клапан, который снижает давление и тепловую подъемную силу за счет воздуху, поступающему из помещения и смешивающемуся с дымовыми газами. Клапан будет оставаться открытым до тех пор, пока температура не упадет и не достигнет оптимального уровня. Далее клапан автоматически закроется, дымоходная система продолжит исправно функционировать.

Этот метод поддержания хорошей тяги прост и эффективен. Топливо в печи или котле будет сгорать равномерно и расходоваться экономно.

Установка стабилизатора тяги дымохода дает следующие преимущества:

• повышение безопасности дымоходной системы;
• снижение количества вредных веществ, выбрасываемых в атмосферу;
• лучшая циркуляция воздушных потоков при открытом клапане;
• возможность работы как на принудительной, так и на естественной тяге;
• равномерное сгорание топлива в котле, что делает невозможным перегрев дымохода;
• защита от сильных порывов ветра;
• отсутствие запаха гари в помещении;
• увеличение срока службы дымохода;
• предотвращение потери тепла;
• возможность установки в современные низкотемпературные котлы;
• обеспечивает экономию топлива на 15-20%.

Варианты размещения: где установить стабилизатор тяги дымохода?

Компенсатор интенсивности воздушных потоков в дымоходной трубе монтируется там же, где находится отопитель, или в соседнем помещении, где проходит выхлоп от теплогенератора в дымоходную систему.

Практикуются следующие способы размещения регулятора:

• устройство вводится в конструкцию на 500 мм выше места соединения теплогенератора с дымоходом;
• устройство устанавливается на уровне соединения котла с дымоходом, выдерживая расстояние не менее 400 мм от поверхности пола.

Отдельную категорию стабилизаторов представляет собой отрезок трубы с расширением в виде грибка, модель устанавливается на выхлоп вытяжного канала. В конструкции предусмотрена открытая площадка под «шапкой» для притока наружного воздуха. При изменении температуры исходящих потоков срабатывает датчик, установленный под колпаком, в результате чего нагревательный прибор автоматически отключается. Как работает:

• при ухудшении тяги или обратном эффекте в выхлопной системе происходит скопление образовавшихся газов под грибком;
• датчик нагревается под воздействием тепловых нагрузок;
• изменение температуры датчика приводит к прекращению подачи топлива в горелку и отключению теплогенератора.

Монтаж грибовидного регулятора осуществляется с помощью саморезов и гаек. Для этого на специальном участке верхней части трубы дымохода предварительно просверливаются отверстия.

Стабилизатор тяги дымохода своими руками

Преимущества и недостатки

Оснащение теплогенератора регулятором тяги считается наиболее эффективным способом обеспечения равномерного сгорания топлива. Это ключ к энергосбережению и значительной экономии горючих ресурсов. Также среди преимуществ установки стабилизатора давления в дымоходе отмечают следующие моменты:

• обеспечивается эффективность и безопасность системы в целом, так как происходит равномерное сгорание топлива и исключается перегрев дымохода , что приводит к увеличению срока его службы;
• повышается КПД отопительного оборудования, выравнивается уровень теплопотерь, экономия электроэнергии до 15%;
• исключена возможность задымления и прогара в помещение;
• качественно снижается уровень выброса вредных соединений в атмосферу.

Не менее впечатляющие возможности стабилизатора дымохода также впечатляют как при естественной, так и при принудительной тяге.

Примечательно, что автоматический регулятор силы тяги позволяет подключать к старой дымоходной системе новые модели котлов низкотемпературных категорий.

Это интересно: Бабочки на стене в интерьере квартиры — подробно объясняем

Устройство и назначение стабилизатора

Стабилизатор тяги — дополнительная вставка на дымоход с заслонкой, с которой он можно регулировать интенсивность горения топлива и силу тяги в трубе. Стабилизатор тяги устанавливается только на низкотемпературное отопительное оборудование, где максимальный нагрев выхлопных газов не превышает 500 градусов.

Назначение стабилизатора тяги:

• уменьшить скорость удаления продуктов сгорания из топки;
• предотвращают образование обратной тяги в трубе и выброс дыма в помещение;
• продлить срок службы дымохода за счет снижения температуры выбросов;
• для повышения пожарной безопасности отопительного оборудования за счет предотвращения выброса искр и пламени из трубы;
• уменьшить расход топлива;
• повысить КПД печи.

Стабилизатор тяги устанавливается в трех местах и ​​только в котельной:

• Первый вариант — над выходом из топки на первом вертикальном отрезке трубы. Расстояние от стабилизатора до горизонтального участка 40-60 см.
• Второй вариант — на уровне выхода дымохода из печи, но не ниже 40 см от уровня пола.
• Третий вариант показан на схеме.

Регулятор дыма является дополнительным входом в дымоход для забора воздуха. Устройство представляет собой горизонтально ориентированный патрубок, один конец которого закрыт вертикальной подвижной заслонкой, а другой встроен в дымоход. Заслонка должна точно соответствовать внутреннему диаметру патрубка, чтобы в закрытом положении воздух не просачивался.

Демпфер является основной рабочей частью стабилизатора тяги. Его можно прикрепить к корпусу на подвижной оси в верхней части, что характерно для заводских устройств. Самодельные амортизаторы обычно крепятся к оси через диаметр. Чтобы он не опрокидывался внутрь, внизу ставят фиксаторы. Устройство монтируется на вертикальной трубе без наклона. На готовой сэндвич-трубе это удобно делать через обычный тройник.

Принцип действия

Регуляторы тяги бывают двух типов — автоматические и механические, с ручным управлением.

Уменьшение тяги в трубе

Автоматический стабилизатор тяги представляет собой своеобразную мембрану, реагирующую на изменение плотности дыма в дымоходе. При увеличении тяги заслонка открывается и впускает в трубу дополнительный поток холодного воздуха. Это способствует охлаждению продуктов сгорания, газы тяжелеют и медленнее поднимаются, уменьшается тяга.

Интересно! Давление дыма регулируется очень быстро, а заслонка регулятора дыма непрерывно перемещается вперед и назад. Так как деталь металлическая, то при работе она издает характерный стук. В простонародье стабилизатор тяги прозвали хлопушкой.

Механический регулятор дыма регулируется вручную. Для этого на нижней части заслонки регулятора имеется груз. При изготовлении устройства своими руками в качестве груза удобно использовать обычный болт. Стабилизатор настраивается в период максимального сгорания топлива. Затягиванием болта центр тяжести заслонки смещают в нужном направлении так, чтобы при необходимом давлении газа в дымоходе она удерживалась закрытой, а при подъеме открывалась.

Рекомендуем ознакомиться: Как правильно установить гофру на унитаз?

Предотвращение обратной тяги

Заброс дыма в помещение (обратная тяга) возникает при резком и значительном снижении давления дыма в дымоходе. Это происходит при ветреной погоде, при открытой печи, при изменении температуры на улице. Стабилизатор тяги чувствителен к этим изменениям и перекрывает поток холодного воздуха (заслонка полностью закрывается), как только это происходит. Когда давление поднимается выше требуемого значения, заслонка снова открывается.

Когда тяги не хватает

Методы определения тяги

Если у вас нет анемометра, воспользуйтесь одним из популярных методов определения тяги дымохода:

• Дым. Наиболее явным признаком отсутствия тяги является наличие небольшого количества задымления в помещении, большое количество задымления свидетельствует о высоком риске воспламенения и опасности пищевого отравления.
• Цвет пламени. По цвету пламени можно понять уровень тяги. Если пламя внутри печки белое и при горении трещит, то тяга очень мощная. Оранжево-красный цвет указывает на отсутствие тяги. Если дымоход сделан правильно, пламя должно иметь ровный золотистый цвет, переходящий в желтый.
• Со спичкой. К обогревателю необходимо поднести зажженную спичку. Если пламя отклоняется к печке, значит, есть сквозняк. Если он останется ровным, то можно быть уверенным, что тяга есть, но средней величины. При отклонении пламени в противоположную сторону от печи в дымоходе возникает обратная тяга.
• С зеркалом. Еще один способ проверить тягу дымохода – прикрепить к печи небольшое зеркало. Конденсат на поверхности зеркала свидетельствует о том, что дым трудно удалить.

Внимание!

Разница давления снаружи и внутри помещения является основой для создания тяги внутри дымохода. Температура в отапливаемом помещении выше, чем снаружи, и, следовательно, давление, создаваемое внутри помещения, выше. Горячий воздух, поддерживаемый снизу более холодным воздухом, выдавливается в зону с более низким давлением, т. е. в атмосферу. При измерении летом разница температур наименее бросается в глаза, поэтому тяга будет хуже и результаты измерений могут быть низкими относительно зимнего периода.

Причины неисправностей

Убедившись в недостаточной тяге внутри дымохода, необходимо выявить и устранить возможную причину. Профессионалы утверждают, что наиболее распространенными причинами выхода из строя дымохода являются .

Ошибка проектирования

При выборе трубы дымохода необходимо ориентироваться на объем топки. Если размер меньше расчетного параметра, то слабый дымоход не позволит дыму выйти из помещения.

Короткая длина трубы

Труба длиной менее 5 м не имеет значительной разницы между внутренним и наружным давлением, что создает слабую тягу.

Неправильное положение трубы дымохода

Мастер-печник советует располагать дымоход вертикально, так как узкие углы удерживают дым внутри трубы, уменьшая тягу.

Длинные горизонтальные участки

Если при кладке дымохода нельзя избежать горизонтальных участков, следите за тем, чтобы их длина не превышала 100 см, иначе для этого потребуется усилитель.

Попадание в зону ветровой поддержки

Если рядом с домом находится высокое здание, оно загораживает дымоход от ветра, мешая нормальному функционированию дымоходной системы.

Погодные условия

Часто снижение тяги происходит из-за снижения атмосферного давления, попадания влаги в дымоход из-за дождя, тумана или снега. Но это не критично, ведь все это временные явления.

Признаки правильной работы дымохода

Как вы понимаете, дымоход, а именно тяга, которую он создает, является единственной переменной, на которую мы не можем повлиять. Учитывая тот факт, что тяга зависит от многих факторов (направления ветра, температуры окружающего воздуха, атмосферного давления), неудивительно, что в течение большей части отопительного сезона тяга превышает минимально необходимую норму. Это, в свою очередь, означает, что огромное количество выделяемого тепла просто выбрасывается в воздух.

При нормальной эксплуатации дымохода скорость движения газов внутри него должна соответствовать нормам, указанным в паспорте твердотопливного котла. Желтый цвет пламени с золотыми язычками свидетельствует о нормальной работе дымохода. При чрезмерной тяге увеличивается скорость движения газов внутри трубы, о чем свидетельствует светло-желтый, близкий к белому цвет пламени и гул внутри трубы при работе котла.

Как сделать стабилизатор тяги своими руками

Чтобы сделать стабилизатор тяги своими руками, вам потребуется подготовить инструменты для работы с нержавеющим металлом и материал для изготовления самого регулятора.

Для работы Вам потребуется:

• Сварочный аппарат для работы с нержавейкой. Это может быть газовая сварка или инвертор постоянного тока.
• Электроды из нержавеющей стали диаметром 4 или аргона для газовой сварки.
• Шлифовальный станок, отрезной и шлифовальный круг.

Материалы для изготовления тягового стабилизатора:

• Металлический лист из стали марки AISI 304 (аналог 08Х18х20) или AISI 321 (аналог 08Х18х20Т). Толщина металла 10 мм.
• Болты, гайки, металлический стержень диаметром 10 мм — все из нержавеющей, жаропрочной стали.

Схема установки следующая:

1. Требуется приварить патрубок из листа металла — корпус регулятора. Рассчитайте диаметр исходя из диаметра вашего дымохода. Стабилизатор нужно будет поставить на тройник или патрубок, отходящий от основной трубы. Поэтому внутренний диаметр стабилизатора должен соответствовать наружному диаметру тройника. Обычно это 115 мм, но может быть и больше.
2. Металл для кузова резать с расчетом на сварку внахлест с шириной шва 1 см.
3. Отрезной лист прокатан и сварен. Шов заглаживается до гладкости снаружи и внутри.
4. Ограждающий барьер накатайте на расстоянии 40 мм от края на торце кузова. Он будет служить стопором при монтаже устройства на трубу.
5. На другом конце корпуса в нижней части приварить стопоры для предотвращения опрокидывания демпфера внутрь. В верхней части или посередине (в зависимости от формы заслонки) приварены крепления для шкворневого вала.
6. Ставня вырезана из металла. Его размер равен внутреннему диаметру выпускного отверстия вашего корпуса или совпадает с контурами выпускного отверстия, если вы решите его уменьшить.
7. В нижней части демпфера просверлено отверстие под регулировочный болт.
8. В средней (для симметричной заслонки) или в верхней части (для раздвижной формы) приварен шкворневой вал.
9. Установите крышку на корпус.
10. Установите стабилизатор тяги на трубу.

При установке стабилизатора на трубу места соприкосновения труб промазать термостойким герметиком. Это сделает соединение более прочным и герметичным.

Что такое стабилизатор тяги и зачем он нужен

Дымоход не всегда работает как надо. Его большая длина может вызвать слишком большую тягу (что приведет к падению давления). Наоборот, при сильном ветре возникают скачки давления, а при розжиге увеличивается и тяга.

Резкие и кратковременные скачки тяги нельзя контролировать, так как они вредят работе отопительного оборудования, например, сбивают пламя в газовых котлах.

Важно! Частые повторения воспламенения повреждают оборудование.

Сильная тяга приводит к снижению КПД отопительного агрегата, так как часть тепла отводится с горячими газами вместо обогрева помещения. Хуже того, такого рода тянущая сила доставляет дискомфорт жильцам дома.

Чтобы избавиться от такой проблемы, инженеры изобрели стабилизатор тяги, который монтируется в нижней части дымохода. Его основная задача – уравнять давление и уменьшить тяговое усилие.

Важно! Стабилизатор тяги изначально устанавливается в дымоходах печей и котлов длительного и сверхдлительного горения.

Давайте теперь расскажем вам об этом подробнее.

Модели регуляторов тяги

Сегодня на рынке представлено большое разнообразие моделей регуляторов тяги дымоходов различных производителей.

Рассмотрим самые популярные и востребованные:

1. RCO. Модели этой серии крепятся при помощи хомутов и только на круглую трубу. Они нашли свое применение для дымоходов с круглым сечением по оси трубы. Стабилизатор тяги дымохода устанавливается в самом конце трубы. Учитывая тот факт, что современные дымоходы обычно имеют округлую форму труб, такие регуляторы получили широкую популярность. Такие устройства наиболее просты в установке.
2. RCR. Этот стабилизатор устанавливается непосредственно на дымоход и фиксируется с помощью специальных хомутов с возможностью регулирования в диапазоне 120-200 мм и устанавливается на выходе из котла. Суровый отечественный климат предполагает использование таких регуляторов для дымоходов из керамики, стали и асбеста. Дымоходы с регулятором тяги в диапазоне 10-35 Па не могут похвастаться высоким качеством, однако при необходимости их можно установить.

Регулятор тяги дымохода серии RCR с регулируемым зажимом

РКП. С регулятором тяги в пределах 10-35 Па. Монтаж такого устройства осуществляется путем накладывания и закрепления регулятора на ровной поверхности. Регулятор тяги дымохода для крепления снабжен скрытыми отверстиями в каждом углу.

Регулятор тяги дымохода серии RCP для поверхностного монтажа

RCW. Этот регулятор с диапазоном регулирования тяги 10-32 Па, зарекомендовал себя как хороший регулятор тяги в печах, котлах, каминах. Для изготовления корпуса используется нержавеющая сталь, благодаря этому можно зафиксировать устройство с помощью клея, специального раствора. Вы также можете использовать расцепляющие пружины и закрепить его на вентиляционной решетке.

Регулятор тяги дымохода серии RCW для кирпичных дымоходов

Подводя итог всему вышесказанному, стоит еще раз отметить, что регулятор тяги дымохода является очень важным элементом отопительного агрегата, который напрямую влияет на работу всей системы отопления .

Способы увеличения тяги дымохода

Регулятор тяги предназначен для гашения избыточного вакуума в дымоходе. Стабилизатор не может увеличить тягу. Что делать, когда тяги явно недостаточно?

Для увеличения тяги делают следующее:

1. Проверяют, не забит ли канал дымохода сажей, чистят.
2. Проверить наличие доступа воздуха в помещение или подачи воздуха с улицы в топку отопительного агрегата. При необходимости откройте окно или проведите трубу для забора чистого воздуха с улицы.
3. Проанализируйте, достаточно ли изолирована труба, мокрая ли изоляция. В случае современных керамических или многослойных труб изоляцию можно считать достаточной; при утеплении стальных труб своими руками возможны неприятные сюрпризы. Также желательно утеплить традиционные кирпичные трубы.
4. Узнайте, есть ли перегородка в верхней части трубы. Часто проблема решается установкой дефлектора.

Если все поиски не привели к решению проблемы, стоит пригласить опытного теплотехника – безопасность семьи превыше всего.

Если Вы поменяли отопительный агрегат на более современный (или перенесли печь или камин), то необходимо:

• Рассчитать минимальную длину и площадь поперечного сечения борова в зависимости от мощность каменки (см. мою статью о расчете дымохода).
• Учитывать необходимую высоту трубы в зависимости от расположения относительно конька и ветровой опорной зоны высотных зданий и крупных деревьев.
• Если дымоход недостаточной высоты и площади сечения, то его либо надстраивают, либо монтируют дымосос — специальный вентилятор. Устанавливается на оголовок трубы.
• Если старая труба имеет сечение намного больше расчетного, эта проблема устраняется применением шибера или установкой вставки. Если труба слишком длинная, можно использовать и ворота.

При замене старой печи или камина на современный котел, вероятно, придется модернизировать трубу, так как современные котлы имеют высокий КПД, агрессивный конденсат и низкую температуру уходящих газов. Даже современные твердотопливные агрегаты имеют более низкую температуру дыма, чем старые дровяные печи.

зачем он нужен и как работает

Принцип работы стабилизатора

Если сила тяги в системе начинает превышать свои оптимальные значения, то в регуляторе открывается клапан, который снижает давление и тепловую подъемная сила за счет воздуха, поступающего из помещения и смешивающегося с дымовыми газами. Клапан будет оставаться открытым до тех пор, пока температура не упадет и не достигнет оптимального уровня. Далее клапан автоматически закроется, дымоходная система продолжит исправно функционировать.

Этот метод поддержания хорошей тяги прост и эффективен. Топливо в печи или котле будет сгорать равномерно и расходоваться экономно.

Установка стабилизатора тяги дымохода дает следующие преимущества:

• повышение безопасности дымоходной системы;
• снижение количества вредных веществ, выбрасываемых в атмосферу;
• лучшая циркуляция воздушных потоков при открытом клапане;
• возможность работы как на принудительной, так и на естественной тяге;
• равномерное сгорание топлива в котле, что делает невозможным перегрев дымохода;
• защита от сильных порывов ветра;
• отсутствие запаха гари в помещении;
• увеличенный срок службы канала дымоудаления;
• предотвращение потери тепла;
• возможность установки в современные низкотемпературные котлы;
• обеспечивает экономию топлива на 15-20%.

Что такое стабилизатор тяги дымохода и как он работает

Устройство представляет собой механизм, обеспечивающий дозированную подачу воздуха для оптимальной тяги в автоматическом режиме. Прерыватель — стабилизатор дымохода — снабжен предохранительной заслонкой, с помощью которой устраняется риск избыточного давления. Принцип работы регулирующего механизма следующий:

• при избыточном расходе газа срабатывает заслонка в компенсаторе тяги, что вызывает частичное отключение струи;
• положение клапана сохраняется до снижения температуры в топке до оптимальных значений;
• после регулировки температурного режима заслонка возвращается в исходное положение.

Образование высокой тяги в дымоходе обусловлено климатическими и суточными изменениями, атмосферным давлением, значительными перепадами температуры и другими факторами. Повышенная интенсивность потоков в дымовом канале негативно сказывается на работе системы – снижается КПД теплогенератора, увеличиваются затраты на топливо. Для устранения проблем с давлением в трубе дымохода необходим стабилизатор тяги.

Автоматические компенсаторы давления в дымоходе являются универсальным устройством для всех категорий теплогенераторов. Конструкция изготовлена ​​из нержавеющей стали и обеспечивает компактные размеры. Устройство выделяется относительно простым механизмом, простотой установки и обслуживания. Часто для обустройства автономных систем отопления своими руками изготавливается стабилизатор тяги.

Стабилизаторы тяги дымохода

Преимущества и недостатки

Наиболее эффективным способом обеспечения равномерного сгорания топлива считается оснащение теплогенератора регулятором тяги. Это ключ к энергосбережению и значительной экономии горючих ресурсов. Также среди преимуществ установки стабилизатора давления в дымоходе отмечают следующие моменты:

• обеспечивается эффективность и безопасность системы в целом, так как происходит равномерное сгорание топлива и исключается перегрев дымохода , что приводит к увеличению срока его службы;
• повышается КПД отопительного оборудования, выравнивается уровень теплопотерь, экономия электроэнергии до 15%;
• исключена возможность задымления и прогара в помещение;
• качественно снижается уровень выброса вредных соединений в атмосферу.

Не менее впечатляющие возможности стабилизатора дымохода также впечатляют как при естественной, так и при принудительной тяге.

Примечательно, что автоматический регулятор силы тяги позволяет подключать к старой дымоходной системе новые модели котлов низкотемпературных категорий.

Это интересно: Бабочки на стене в интерьере квартиры — подробно объясняем

Строительство дымохода

При строительстве дымохода своими руками, без специальных навыков и консультаций специалистов по его эксплуатации, такие негативные явления так как разрыв тяги, чрезмерная тяга и ряд других проблем могут сопровождать. Именно поэтому, задаваясь вопросом, как правильно сделать дымоход для газового котла, или сделать дымоход для газового котла в частном доме своими руками, необходимо предварительно обратиться в соответствующие службы, где сделают схему или проект . В нем будет указано место, где может располагаться газовая колонка, какой должен быть выходной патрубок, нужно ли устанавливать дефлекторы и каким требованиям должен отвечать вентиляционный канал.

Устройство дымохода

Задаваясь вопросом, как сделать дымоход для газового котла, не забывайте, что в дымоходе газовой колонки должна быть тяга, поддерживающая нормальный процесс постоянного горения. В противном случае при недостаточной тяге это может привести к затуханию пламени и последующему взрыву бытового газа. Поэтому при строительстве нужно обратить внимание на трубу дымохода, которая должна иметь размеры, соответствующие требованиям специалистов.

Устройство и назначение стабилизатора

Стабилизатор тяги представляет собой дополнительную вставку на дымоход с заслонкой, с помощью которой можно регулировать интенсивность горения топлива и силу тяги в трубе. Стабилизатор тяги устанавливается только на низкотемпературное отопительное оборудование, где максимальный нагрев выхлопных газов не превышает 500 градусов.

Назначение стабилизатора тяги:

• уменьшить скорость удаления продуктов сгорания из топки;
• предотвращают образование обратной тяги в трубе и выброс дыма в помещение;
• продлить срок службы дымохода за счет снижения температуры выбросов;
• для повышения пожарной безопасности отопительного оборудования за счет предотвращения выброса искр и пламени из трубы;
• уменьшить расход топлива;
• повысить КПД печи.

Стабилизатор тяги устанавливается в трех местах и ​​только в котельной:

• Первый вариант – над выходом из топки на первом вертикальном сегменте трубы. Расстояние от стабилизатора до горизонтального участка 40-60 см.
• Второй вариант — на уровне выхода дымохода из печи, но не ниже 40 см от уровня пола.
• Третий вариант показан на схеме.

Регулятор дыма является дополнительным входом в дымоход для забора воздуха. Устройство представляет собой горизонтально ориентированный патрубок, один конец которого закрыт вертикальной подвижной заслонкой, а другой встроен в дымоход. Заслонка должна точно соответствовать внутреннему диаметру патрубка, чтобы в закрытом положении воздух не просачивался.

Демпфер является основной рабочей частью стабилизатора тяги. Его можно прикрепить к корпусу на подвижной оси в верхней части, что характерно для заводских устройств. Самодельные демпферы обычно крепятся к оси через диаметр. Чтобы она не опрокидывалась внутрь, внизу ставятся хомуты. Устройство монтируется на вертикальной трубе без наклона. На готовой сэндвич-трубе это удобно делать через обычный тройник.

Принцип действия

Регуляторы тяги бывают двух типов — автоматические и механические с ручным управлением.

Уменьшение тяги в трубе

Автоматический стабилизатор тяги представляет собой своеобразную мембрану, реагирующую на изменение плотности дыма в дымоходе. При увеличении тяги заслонка открывается и впускает в трубу дополнительный поток холодного воздуха. Это способствует охлаждению продуктов сгорания, газы тяжелеют и медленнее поднимаются, уменьшается тяга.

Это интересно! Давление дыма регулируется очень быстро, а заслонка регулятора дыма непрерывно перемещается вперед и назад. Так как деталь металлическая, то при работе она издает характерный стук. В простонародье стабилизатор тяги прозвали хлопушкой.

Механический регулятор дыма регулируется вручную. Для этого на нижней части заслонки регулятора имеется грузик. При изготовлении устройства своими руками в качестве груза удобно использовать обычный болт. Стабилизатор настраивается в период максимального сгорания топлива. Затягиванием болта центр тяжести заслонки смещают в нужном направлении так, чтобы при необходимом давлении газа в дымоходе она удерживалась закрытой, а при подъеме открывалась.

Рекомендуем ознакомиться: Как самостоятельно сварить калитку из профильной трубы

Предотвращение обратной тяги

Заброс дыма в помещение (обратная тяга) происходит при резком падении давления дыма в дымоходе и существенно. Это происходит при ветреной погоде, при открытой печи, при изменении температуры на улице. Стабилизатор тяги чувствителен к этим изменениям и перекрывает поток холодного воздуха (заслонка полностью закрывается), как только это происходит. Когда давление поднимается выше требуемого значения, заслонка снова открывается.

Когда тяги не хватает

Методы определения тяги

Если у вас нет анемометра, воспользуйтесь одним из популярных методов определения тяги дымохода:

• Дым. Наиболее явным признаком отсутствия тяги является наличие небольшого количества задымления в помещении, большое количество задымления свидетельствует о высоком риске воспламенения и опасности пищевого отравления.
• Цвет пламени. По цвету пламени можно понять уровень тяги. Если пламя внутри печки белое и при горении трещит, то тяга очень мощная. Оранжево-красный цвет указывает на отсутствие тяги. Если дымоход сделан правильно, пламя должно иметь ровный золотистый цвет, переходящий в желтый.
• Со спичкой. К обогревателю необходимо поднести зажженную спичку. Если пламя отклоняется к печке, значит, есть сквозняк. Если он останется ровным, то можно быть уверенным, что тяга есть, но средней величины. При отклонении пламени в противоположную сторону от печи в дымоходе возникает обратная тяга.
• С зеркалом. Еще один способ проверить тягу дымохода – прикрепить к печи небольшое зеркало. Конденсат на поверхности зеркала свидетельствует о том, что дым трудно удалить.

Внимание!

Разница давления снаружи и внутри помещения является основой для создания тяги внутри дымохода. Температура в отапливаемом помещении выше, чем снаружи, и, следовательно, давление, создаваемое внутри помещения, выше. Горячий воздух, поддерживаемый снизу более холодным воздухом, выдавливается в зону с более низким давлением, т. е. в атмосферу. При измерении летом разница температур наименее бросается в глаза, поэтому тяга будет хуже и результаты измерений могут быть низкими относительно зимнего периода.

Причины неисправностей

Убедившись в недостаточной тяге внутри дымохода, необходимо выявить и устранить возможную причину. Профессионалы утверждают, что наиболее распространенными причинами выхода из строя дымохода являются .

Ошибка проектирования

При выборе трубы дымохода необходимо ориентироваться на объем топки. Если размер меньше расчетного параметра, то слабый дымоход не позволит дыму выйти из помещения.

Короткая длина трубы

Трубы длиной менее 5 м не имеют существенной разницы между внутренним и наружным давлением, что создает слабую тягу.

Неправильное положение трубы дымохода

Мастер-печник советует располагать дымоход вертикально, так как узкие углы удерживают дым внутри трубы, уменьшая тягу.

Длинные горизонтальные участки

Если при кладке дымохода нельзя избежать горизонтальных участков, следите за тем, чтобы их длина не превышала 100 см, иначе для этого потребуется усилитель.

Попадание в зону ветровой поддержки

Если рядом с домом находится высокое здание, оно загораживает дымоход от ветра, мешая нормальному функционированию дымоходной системы.

Погодные условия

Часто снижение тяги происходит из-за снижения атмосферного давления, попадания влаги в дымоход из-за дождя, тумана или снега. Но это не критично, ведь все это временные явления.

Для чего нужен стабилизатор?

Полноценная работа дымохода и качественная тяга напрямую зависят от погодных условий и времени года. Например, при резких перепадах температур зимой и в ветреную погоду значительно увеличивается тяга воздуха в дымоходе. При этом для поддержания нормальной температуры в помещении требуется больше топлива, что приводит к снижению КПД всей дымоходной системы. В этом случае отличным помощником станет стабилизатор – регулятор тяги в дымоходе, способный поддерживать оптимальные значения, не допуская их увеличения. Соответственно, отопительный прибор будет функционировать более эффективно и слаженно.

Помимо погодных условий, на качество тяги большое влияние оказывает атмосферное давление, которое в свою очередь может резко меняться в зависимости от погодных условий, времени суток, года, расположения дома. Давление значительно снижается в сырую пасмурную погоду, которая часто бывает в марте-апреле, стабилизируется ближе к осени, а в ясные прохладные дни остается в пределах нормы. Тем не менее, разница перепадов атмосферного давления может достигать 90 Па, что сказывается на исправности дымохода. Поэтому в данном случае без регулятора качества не обойтись.

Как сделать стабилизатор тяги своими руками

Чтобы сделать стабилизатор тяги своими руками, вам потребуется подготовить инструменты для работы с нержавеющим металлом и материал для изготовления самого регулятора.

Для работы Вам потребуется:

• Сварочный аппарат для работы с нержавейкой. Это может быть газовая сварка или инвертор постоянного тока.
• Электроды из нержавеющей стали диаметром 4 или аргона для газовой сварки.
• Шлифовальный станок, отрезной и шлифовальный круг.

Материалы для изготовления тягового стабилизатора:

• Металлический лист из стали марки AISI 304 (аналог 08Х18х20) или AISI 321 (аналог 08Х18х20Т). Толщина металла 10 мм.
• Болты, гайки, металлический стержень диаметром 10 мм — все из нержавеющей, жаропрочной стали.

Схема установки следующая:

1. Требуется сварить патрубок из листа металла — корпус регулятора. Рассчитайте диаметр исходя из диаметра вашего дымохода. Стабилизатор нужно будет поставить на тройник или патрубок, отходящий от основной трубы. Поэтому внутренний диаметр стабилизатора должен соответствовать наружному диаметру тройника. Обычно это 115 мм, но может быть и больше.
2. Металл для кузова резать с расчетом на сварку внахлест с шириной шва 1 см.
3. Отрезной лист прокатан и сварен. Шов заглаживается до гладкости снаружи и внутри.
4. Ограничительный барьер раскатать на расстоянии 40 мм от края на торце корпуса. Он будет служить стопором при монтаже устройства на трубу.
5. На другом конце корпуса, в нижней части, приварить стопоры для предотвращения опрокидывания заслонки внутрь. В верхней части или посередине (в зависимости от формы демпфера) приварены крепления оси шкворня.
6. Ставня вырезана из металла. Его размер равен внутреннему диаметру выпускного отверстия вашего корпуса или совпадает с контурами выпускного отверстия, если вы решите его уменьшить.
7. В нижней части демпфера просверлено отверстие под регулировочный болт.
8. В средней (для симметричной заслонки) или в верхней части (для раздвижной формы) приварен шкворневой вал.
9. Установите крышку на корпус.
10. Установите стабилизатор тяги на трубу.

При установке стабилизатора на трубу места соприкосновения труб промазать термостойким герметиком. Это сделает соединение более прочным и герметичным.

Расположение регулятора

Стабилизатор устанавливается в том же помещении, где находится котел. Прерыватель монтируется на вертикальную трубу двумя способами:

Монтаж осуществляется на расстоянии 400–600 мм от места примыкания выхлопной трубы от топки и основного дымохода.

Регулятор тяги дымохода монтируется на уровне печи, на расстоянии не менее 400 мм от основания. Другими словами, они крепятся в начале основной части дымохода.

Возможные зазоры заполнены высокотемпературным герметиком. Допускается герметизация асбестом, предварительно смоченным в воде.

Регуляторы разных размеров.

Модели регуляторов тяги

Сегодня на рынке представлено большое разнообразие моделей регуляторов тяги дымоходов от разных производителей.

Рассмотрим самые популярные и востребованные:

1. RCO. Модели этой серии крепятся при помощи хомутов и только на круглую трубу. Они нашли свое применение для дымоходов с круглым сечением по оси трубы. Стабилизатор тяги дымохода устанавливается в самом конце трубы. Учитывая тот факт, что современные дымоходы обычно имеют округлую форму труб, такие регуляторы получили широкую популярность. Такие устройства наиболее просты в установке.
2. РКР. Этот стабилизатор устанавливается непосредственно на дымоход и фиксируется с помощью специальных хомутов с возможностью регулирования в диапазоне 120-200 мм и устанавливается на выходе из котла. Суровый отечественный климат предполагает использование подобных регуляторов для дымоходов из керамики, стали и асбеста. Дымоходы с регулятором тяги в диапазоне 10-35 Па не могут похвастаться высоким качеством, однако при необходимости их можно установить.

Регулятор тяги дымохода серии RCR с регулируемым зажимом

РКП. С регулятором тяги в пределах 10-35 Па. Монтаж такого устройства осуществляется путем накладывания и закрепления регулятора на ровной поверхности. Регулятор тяги дымохода для крепления снабжен скрытыми отверстиями в каждом углу.

Регулятор тяги дымохода серии RCP для поверхностного монтажа

RCW. Этот регулятор с диапазоном регулирования тяги 10-32 Па, зарекомендовал себя как хороший регулятор тяги в печах, котлах, каминах. Для изготовления корпуса используется нержавеющая сталь, благодаря этому можно зафиксировать устройство с помощью клея, специального раствора. Вы также можете использовать расцепляющие пружины и закрепить его на вентиляционной решетке.

Регулятор тяги дымохода серии RCW для кирпичных дымоходов

Подводя итог всему вышесказанному, стоит еще раз отметить, что регулятор тяги дымохода является очень важным элементом отопительного агрегата, который напрямую влияет на работу всей системы отопления .

Варианты размещения стабилизатора тяги

Стабилизатор тяги дымохода может быть установлен там же, где монтируется теплогенератор, или в смежном помещении, в котором устроен выход из котла или печи в систему дымохода. Давление может варьироваться от 10 до 35 Па.

Существует два основных способа установки тягового стабилизатора:

1. устройство размещается на 500 мм выше уровня стыка тепловыделяющего устройства с системой дымоудаления;
2. стабилизатор тяги устанавливается на одном уровне с местом соединения теплогенератора с дымоходом, но это расстояние должно быть не менее 400 мм от поверхности пола.

Также большинство производителей теплогенерирующего оборудования рекомендуют использовать специальные стабилизаторы, называемые в народе «грибками». Такой регулятор тяги представляет собой небольшой участок дымохода с грибовидным расширением и открытой площадкой под ним для притока наружного воздуха. Такое конструктивное решение имеет следующие преимущества по сравнению с традиционным дымоходом:

• стабилизация давления в топке подогревателя;
• устранение чрезмерной тяги в дымоходе и, соответственно, нормализация КПД тепловыделяющего устройства;
• защита теплогенератора при обратной тяге в дымоходной системе;
• контроль тяги.

1-приток воздуха из помещения, где установлен обогреватель;

2-кратковременный, не более 60 секунд, сброс отработанных газов в котельную;

3-направление выхлопных газов при опрокидывании тяги;

4-направление отвода газов от отопительного теплогенерирующего устройства.

Специальный датчик стабилизатора крепится под колпаком в виде грибка и срабатывает при изменении температуры дымовых газов. В случае ухудшения тяги или возникновения обратного эффекта выхлопные газы, выделяющиеся в процессе сгорания, будут собираться под грибком и приводить к нагреву датчика, а это, в свою очередь, вызовет газообразование. подача на горелку прекратится, и нагревательное устройство автоматически выключится.

Направление продуктов сгорания и расхода воздуха через датчик при нормальной тяге в дымоходе

В дымоходе наблюдается эффект обратной тяги — продукты сгорания вынуждены идти под зонтом к датчику

Некоторые владельцы частных домов или дач встраивают в дымоходы всевозможные теплообменники для сбора остаточного тепла от продуктов сгорания и снижения расхода топлива. Однако делать это категорически запрещено, так как в этом случае ухудшается отвод дымовых газов из-за сужения дымохода и обязательно сработает датчик.

Конструктивно датчики стабилизатора тяги дымохода делятся на:

• термопары;
• жидкость;
• термистор.

Как правило, их установка не представляет никаких проблем. Стабилизаторы традиционно устанавливаются с помощью саморезов и гаек на монтажные площадки в специально подготовленные отверстия.

Способы увеличения тяги дымохода

Регулятор тяги предназначен для гашения избыточного вакуума в дымоходе. Стабилизатор не может увеличить тягу. Что делать, когда тяги явно недостаточно?

Для увеличения тяги делают следующее:

1. Проверяют, не забит ли канал дымохода сажей, чистят.
2. Проверить наличие доступа воздуха в помещение или подачи воздуха с улицы в топку отопительного агрегата. При необходимости откройте окно или проведите трубу для забора чистого воздуха с улицы.
3. Проанализируйте, достаточно ли изолирована труба, мокрая ли изоляция. В случае современных керамических или многослойных труб изоляцию можно считать достаточной; при утеплении стальных труб своими руками возможны неприятные сюрпризы. Также желательно утеплить традиционные кирпичные трубы.
4. Узнайте, есть ли перегородка в верхней части трубы. Часто проблема решается установкой дефлектора.

Если все поиски не привели к решению проблемы, стоит пригласить опытного теплотехника – безопасность семьи превыше всего.

Если Вы поменяли отопительный агрегат на более современный (или перенесли печь или камин), то необходимо:

• Рассчитать минимальную длину и площадь сечения борова в зависимости от мощности каменки (см. мою статью о расчете дымохода).
• Учитывайте необходимую высоту трубы в зависимости от расположения относительно конька и ветровой опорной зоны высоких зданий и крупных деревьев.
• Если дымоход недостаточной высоты и площади поперечного сечения, то его либо надстраивают, либо монтируют дымосос — специальный вентилятор. Устанавливается на головку трубы.
• Если старая труба имеет сечение намного больше расчетного, эта проблема устраняется применением шибера или установкой вставки. Если труба слишком длинная, можно использовать и ворота.

При замене старой печи или камина на современный котел, вероятно, придется модернизировать трубу, так как современные котлы имеют высокий КПД, агрессивный конденсат и низкую температуру уходящих газов. Даже современные твердотопливные агрегаты имеют более низкую температуру дыма, чем старые дровяные печи.

Методы и устройства

При нормальной эксплуатации дымохода давление восходящего потока должно быть в пределах 10-20 Па, что соответствует оптимальному расходу отходящих газов из камеры сгорания. Для выяснения реального положения дел используются анемометры, способные показать уровень тяги. По показаниям прибора и результату сжигания топлива можно точно сказать, нужно ли вам увеличивать или уменьшать тягу, использовать стабилизаторы, которые будут автоматически поддерживать идеальную скорость воздушного потока в канале.
