Стабилизатор тяги дымохода для газового

Прерыватель или стабилизатор дымоходной тяги — специальное механическое устройство, отвечающее за подачу воздуха внутри дымохода отдельными порциями, по этой причине внутри дымохода без постоянного контроля со стороны человека на регулярной основе поддерживается необходимый для нормального функционирования системы уровень тяги. В прерывателе для этого установлена специальная заслонка, которая предохраняет систему от появления внутри неё избыточного уровня давления.

Производимые современными компаниями стабилизаторы тяги в дымоходе обычно изготавливаются универсальными. В качестве материала используется качественная марочная нержавеющая сталь, поэтому любой стабилизатор тяги дымохода для газового котла может использоваться с любой моделью устройства. Также к преимуществам стабилизаторов относится простой монтаж и минимальная площадь для установки внутри дымохода. Они свободно функционируют в температурном диапазоне до 500 °С, а также работают в нагревательных приборах конденсационного типа, где температура нагревшегося газа значительно ниже точки росы.

Моменты, влияющие на показатель тяги

1. Если оголовок вашего дымохода будет конструктивно находиться значительно ниже кровельного конька, то на него будет напрямую влиять направление и сила дующего ветра. Даже при правильно проведённых расчётах и реализации проекта тяга может увеличиваться, если ветер дует вдоль конька или стены.
2. Погодные условия. Они оказывают прямое влияние на тягу ветра. В ясную и солнечную погоду давление обычно находится в пределах нормы, при высокой влажности и наличии атмосферных осадков показатель атмосферного давления снижается, влияя и на тягу внутри дымохода.
3. В зимний период и при резкой разнице температуры внутри дома и на улице также характерно значительное увеличение тяги.
4. На резкое изменение тяги также влияют и порывы ветра. Если во время длительного сезонного изменения погоды тягу можно скорректировать с помощью заслонки, то при практически мгновенном изменении давления никакая заслонка вам не поможет.

Функции стабилизатора тяги для дымоходов твердотопливных котлов

Фактически он выполняет функцию обратного клапана для стабилизации внутренней тяги в дымоходе в случае необходимости. Изготавливается стабилизатор тяги дымохода для твердотопливного котла и других видов оборудования только из качественной стали, так как температура эксплуатации может достигать 500 °С, а широкая вариативность оборудования позволит без проблем подобрать вариант для любого типа котельного оборудования. Конструктивно стабилизатор тяги напоминает собой сплошную заглушку с закрытым специальной подвижной пластиной отверстием. На закреплённой внутри заглушки оси пластина свободно болтается, открывая или закрывая отверстие в зависимости от уровня тяги. Пластина снабжена закреплённым на ней противовесом. Давление регулируется с помощью специальной рукоятки. Для того, чтобы смонтировать в дымоходе стабилизатор, непосредственно в месте монтажа устанавливается специальный переходной тройник.

Принцип работы у стабилизатора тяги очень прост: если давление внутри дымохода повышается, то клапан приоткрывается, стабилизируя тем самым его уровень. Особенности современных устройств в том, что реагируют на изменение давления они фактически мгновенно.

Основные плюсы установки внутрь дымохода стабилизатора

• значительно повышается уровень безопасности в плане эксплуатации отопительного котлового оборудования;
• минимизируется вероятность резких скачков уровня тяги при сильных порывах ветра;
• наличие стабилизатора снижает регулярный перегрев внутреннего канала дымохода при разжигании огня, повышает срок эксплуатации устройства;
• внутри дымоходов печей, относящихся к классу длительного горения, уже есть встроенный стабилизатор;
• значительно понижается уровень выброса углекислоты и иных продуктов сгорания топлива в атмосферу;
• стабилизатор, установленный внутри дымохода, позволит снизить утечку тепла с выводными газами, повышает коэффициент полезного действия котла.

Таким образом, можно сделать простой вывод — наличие стабилизатора тяги дымохода, сделанного своими руками или купленного в специализированном магазине, поможет снизить затраты на отопление и повысить качество работы котла.

Заинтересовались? Обращайтесь к нам и получите стабильно работающую, безопасную и долговечную дымоходную систему по цене, которая Вас действительно порадует! Для получения подробной информации обратитесь к нам удобным для Вас способом:

Сделать заказ Задать вопрос

Стабилизатор тяги дымохода — назначение, устройство, монтаж: tvin270584 — LiveJournal

tvin270584

May 21 2021, 21:46

Category:

• Культура
• Cancel

Любое отопительное оборудование, будь то печь или котел, не сможет похвастаться стабильным, эффективным и бесперебойным функционированием без настройки качественного сгорания топлива. Очень важно, чтобы тяга в дымоходе была устойчивой и постоянной. Именно поэтому необходимо установить стабилизатор тяги дымохода. В статье мастер сантехник расскажет, что представляет собой стабилизатор тяги дымохода, как его рассчитать и установить.

Что это такое и зачем он нужен

Дымоход далеко не всегда работает идеально. Нередко из-за большой длины в нем возникает слишком сильная тяга (разрежение, падение давления), в ветреную погоду порывы ветра вызывают скачки давления, при прогреве дымохода (растопке) тяга также усиливается.

Контролировать короткие скачки тяги практически невозможно, а они могут навредить отопительному оборудованию – например, могут

сбить пламя в газовых котлах, а частые включения и вспышки газа при розжиге вредят им.

Слишком сильная тяга уменьшает КПД отопительного агрегата – часть тепла не успевает пойти на разогрев теплообменника или самой печи и «улетает» вместе с отходящими горячими газами. Кроме того, сильная тяга нередко заставляет дымоход гудеть и мешает жильцам дома.

Для устранения скачков давления и чрезмерной тяги в дымоходе и придумали стабилизатор тяги – несложное устройство. Оно устанавливается в нижнюю часть дымовой трубы.

Стабилизатор при чрезмерном разрежении газов в дымоходе автоматически впускает немного воздуха из помещения. Это выравнивает давление и уменьшает скорость подъема дымовых газов.

Что влияет на тягу

Причины изменчивости тяги:

• Если оголовок дымохода ниже конька кровли, то на тягу влияет направление ветра. Хотя расчеты, применяемые при определении высоты дымохода, и обеспечивают выход трубы выше зоны ветрового подпора и достаточную минимальную тягу при любых условиях, это не обеспечивает стабильную тягу – при направлении ветра вдоль конька или стены дома она увеличивается. Да и округление всех показателей (длины и площади сечения борова) при расчетах в большую сторону также увеличивает разрежение в дымоотводе.
• В зависимости от погоды тяга также увеличивается или уменьшается. При ясной погоде давление близко к норме, при осадках и влажности давление падает. При высоком атмосферном давлении относительное разрежение, то есть разрежение в сравнении с атмосферным давлением в дымоходе увеличивается, при низком – уменьшается.
• В холодную и очень холодную погоду увеличивается разница температур между помещением и улицей – это также увеличивает тягу.
• На резкие изменения тяги в дымовой трубе влияют и порывы ветра. Если при длительных изменениях погоды тягу можно немного скорректировать с помощью шибера (заслонки), то при очень быстрых скачках давления никакой шибер не поможет.

Устройство и принцип работы

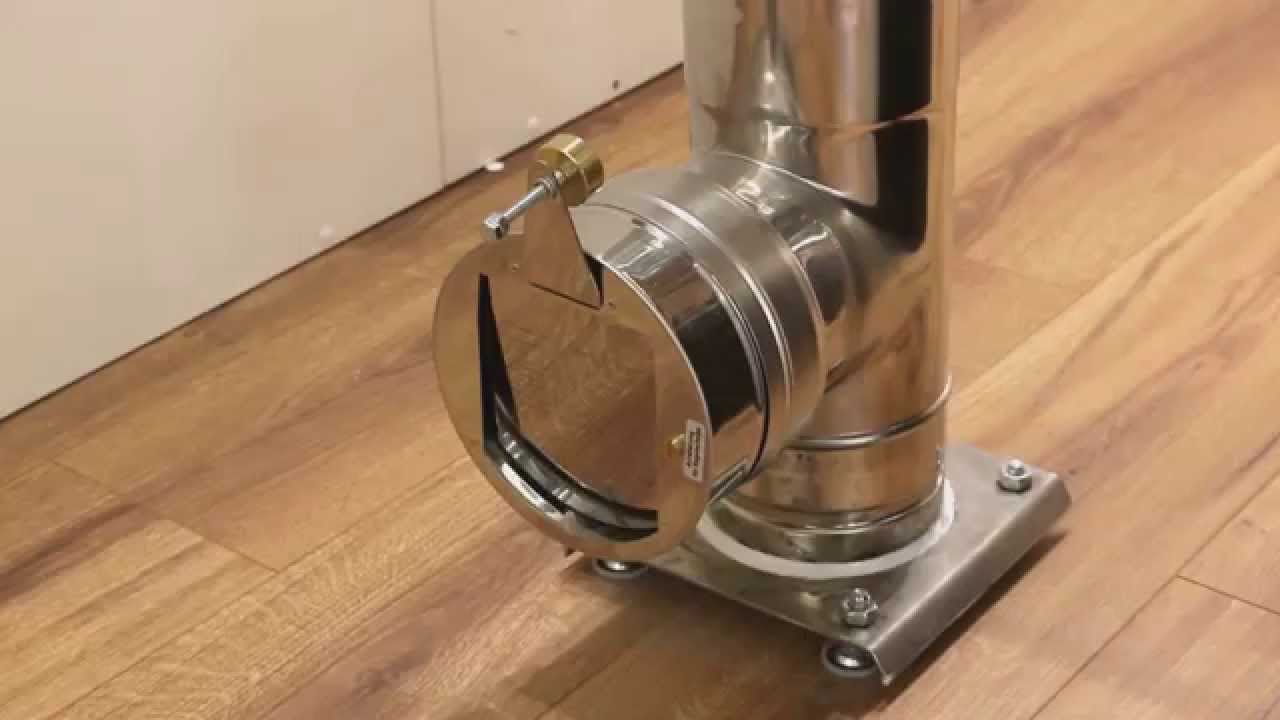

Стабилизатор давления выполняет функцию клапана. Изготавливают его только из нержавеющей стали, он эксплуатируется при температурах до 500 °С и выше и используется на дымоходах отопительных агрегатов на любом виде топлива – от газовых котлов до угольных печей. Оцинкованную сталь для стабилизаторов не используют – они устанавливаются близко от котлов, подвергаются действию высоких температур, отчего оцинкованная сталь быстро прогорит.

Конструктивно стабилизатор напоминает заглушку с отверстием, которое закрыто подвижной пластиной. Пластина качается на оси, как маятник, и открывает либо закрывает отверстие при срабатывании. На пластине закреплен противовес. Для регулировки давления имеется вращающаяся рукоятка. Для монтажа стабилизатора в дымовую трубу вблизи отопительного агрегата устанавливают специальный тройник.

Принцип работы: если разрежение давления в дымоходе увеличивается, стабилизатор приоткрывает клапан и впускает количество воздуха из помещения, необходимое для выравнивания давления в соответствии с регулировкой, затем клапан закрывается. При этом клапан практически мгновенно срабатывает на изменение давления.

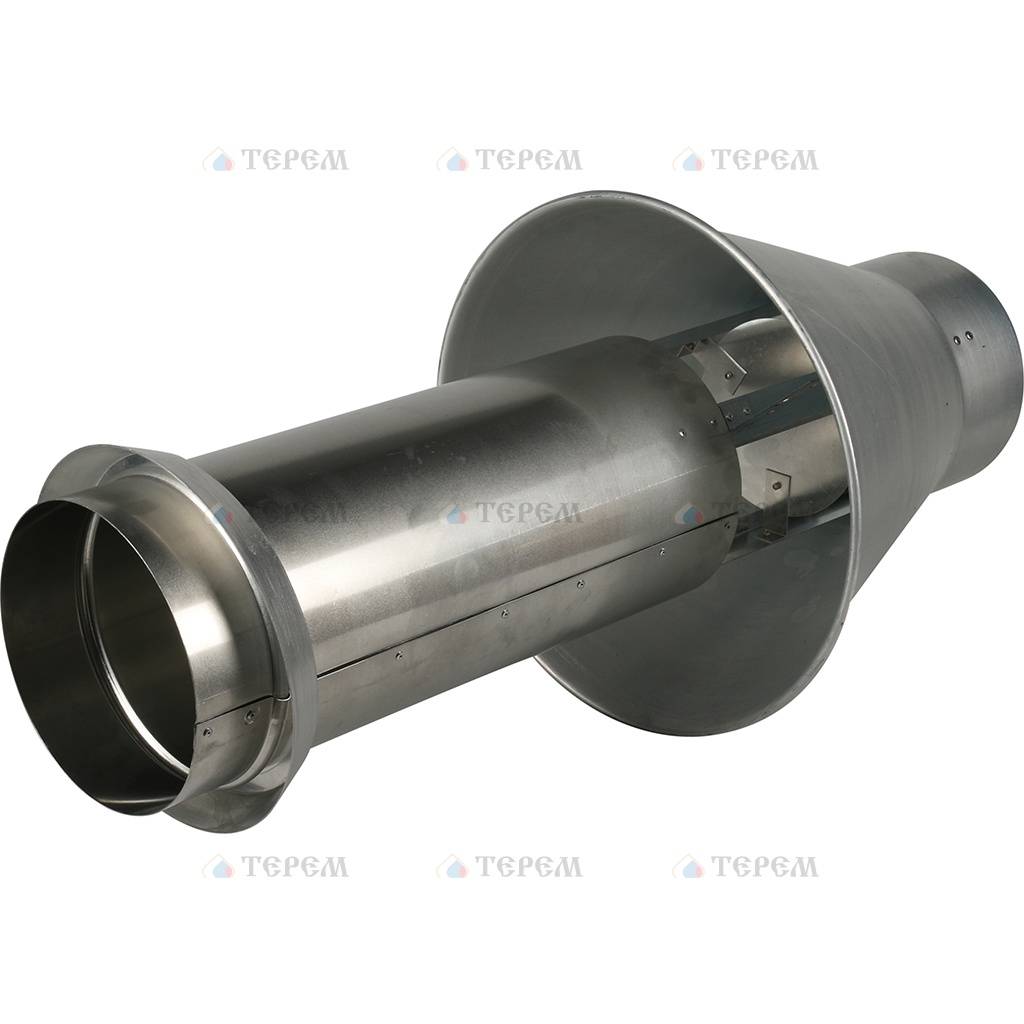

Существуют стабилизаторы в виде грибка. Применяют их в основном для газовых котлов, для твердотопливных такой стабилизатор не подходит.

Участок дымохода расширяется в виде грибка. Под грибком монтируется температурный датчик. Если тяга значительно уменьшается или опрокидывается, горячие газы будут собираться под грибком (даже очень кратковременно пойдут в помещение), нагреют датчик, и он отключит подачу газа в камеру сгорания.

Преимущества и недостатки

Преимущества установки стабилизатора тяги в дымоход:

• Безопасностью работы котла и всей дымоходной системы.
• Длительным сроком службы.
• В атмосферу будет выбрасываться намного меньшее количество вредных веществ.
• Когда клапан удерживается в полуоткрытом состоянии, осуществляется беспрепятственная циркуляция воздушных масс.
• Стабилизатор будет функционировать вне зависимости от того, каким способом выполняется тяга — естественным или принудительным.
• Сгорание топлива происходит равномерно, поэтому не стоит волноваться, что дымоход может перегреться.
• В погоду, сопровождающуюся сильным ветром, не будет перепадов давления.
• Никаких неприятных запахов гари не будет, т.к. регулятор не позволит им попадать в помещение.
• Исключаются потери тепловой энергии.
• Такой прибор вы можете монтировать даже в котлах низкотемпературного режима.

Недостатки практически отсутствуют, однако учитывайте, что стабилизатор может только понижать тягу, но не способен ее повышать.

Варианты размещения регулятора тяги

От размещения стабилизатора зависит вид сборки:

• На горизонтальном участке трубы между котлом и вертикальным дымоходом, на расстоянии не меньше 400 мм от поверхности пола.
• На вертикальном участке дымохода на 500 мм выше подсоединения котла.
• На вертикальном участке ниже подсоединения котла на расстоянии не меньше 400 мм от поверхности пола.

Модели регуляторов тяги

Сегодня на рынке представлено большое разнообразие моделей регуляторов тяги дымохода, выпускаемых различными производителями. Рассмотрим наиболее популярные и востребованные:

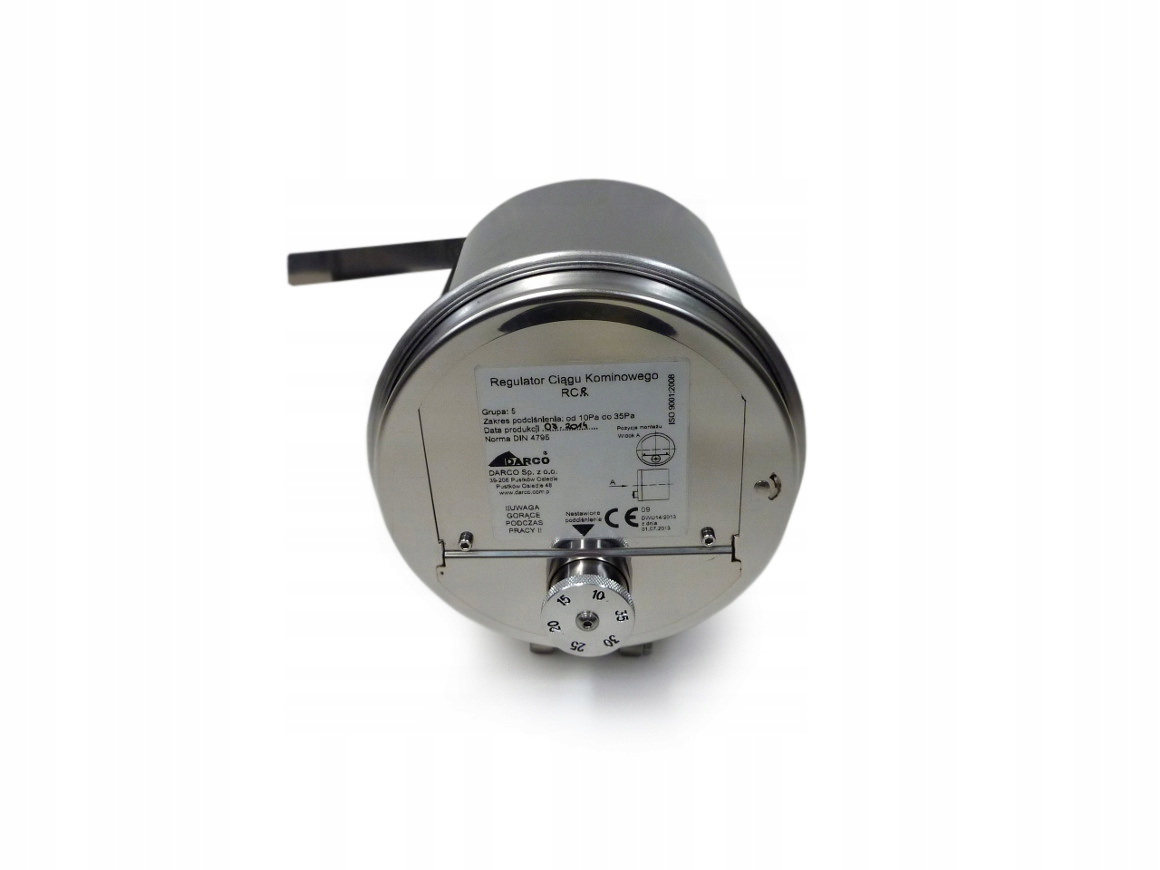

• RCO. Модели этой серии фиксируются при помощи обжимных хомутов и только к круглой трубе. Свое применение они нашли для дымоходов с круглым сечением по оси трубы. Стабилизатор тяги дымохода устанавливается на самом конце трубы. Учитывая тот факт, что современные дымоходы обычно имеют округлую форму труб, то подобные регуляторы обрели широкую популярность. Подобный устройства наиболее просты в монтаже.
• RCR. Данный стабилизатор устанавливается непосредственно на дымоход и крепится посредством специальных хомутов с возможностью регуляции в промежутке 120-200 мм и устанавливается на выходе котла. Суровый отечественный климат предполагает использование подобных регуляторов для дымоходных труб из керамики, стали и асбеста. Дымоходы с регулятором тяги в диапазоне 10-35 Па не могут похвастаться высоким качеством, однако, в случае необходимости их можно монтировать.
• RCP. С регулятором тяги в промежутке 10-35 Па. Установка такого устройства осуществляется посредством наложения и фиксации регулятора к плоской поверхности. Регулятор тяги дымохода для крепления снабжен скрытыми отверстиями в каждом углу.
• RCW. Данный регулятор с диапазоном регуляции тяги 10-32 Па, зарекомендовал себя как хороший регулятор тяги в печах, котлах, каминах. Для изготовления корпуса используется нержавейка, благодаря этому вы можете зафиксировать прибор при помощи клея, специального раствора. Также можно воспользоваться разжимными пружинами и закрепить его на вентиляционной решетке.

Видео

В сюжете — Тестируем стабилизатор тяги дымохода

В сюжете — Как сделать регулятор тяги дымохода своими руками

Заключение

Безопасное функционирование и высокая эффективность печей и котлов в большей степени зависит от наличия соответствующей тяги в дымоходе. При возникновении даже незначительных проблем с дымоотводящей системой следует обязательно обследовать дымоход на проходимость и приступить к нормализации тяги. Наличие в помещении угарного газа очень опасно для человеческой жизни.

В продолжение темы посмотрите также наш обзор Конденсат в дымоходе — причины, устранение

Источник

https://santekhnik-moskva. blogspot.com/2021/05/Stabilizator-tyagi-dymokhoda.html

дымоходотоплениепечь

Donate to this author

Стабилизатор тяги дымохода Технология изготовления своими руками

Принцип действия стабилизатора

Если сила тяги в системе начинает превышать свои оптимальные значения, то в регуляторе открывается клапан, который снижает давление и тепловую подъемную силу за счет воздуху, поступающему из помещения и смешивающемуся с дымовыми газами. Клапан будет оставаться открытым до тех пор, пока температура не упадет и не достигнет оптимального уровня. Далее клапан автоматически закроется, дымоходная система продолжит исправно функционировать.

Этот метод поддержания хорошей тяги прост и эффективен. Топливо в печи или котле будет сгорать равномерно и расходоваться экономно.

Установка стабилизатора тяги дымохода дает следующие преимущества:

• повышение безопасности дымоходной системы;
• снижение количества вредных веществ, выбрасываемых в атмосферу;
• лучшая циркуляция воздушных потоков при открытом клапане;
• возможность работы как на принудительной, так и на естественной тяге;
• равномерное сгорание топлива в котле, что делает невозможным перегрев дымохода;
• защита от сильных порывов ветра;
• отсутствие запаха гари в помещении;
• увеличение срока службы дымохода;
• предотвращение потери тепла;
• возможность установки в современные низкотемпературные котлы;
• обеспечивает экономию топлива на 15-20%.

Варианты размещения: где установить стабилизатор тяги дымохода?

Компенсатор интенсивности воздушных потоков в дымоходной трубе монтируется там же, где находится отопитель, или в соседнем помещении, где проходит выхлоп от теплогенератора в дымоходную систему.

Практикуются следующие способы размещения регулятора:

• устройство вводится в конструкцию на 500 мм выше места соединения теплогенератора с дымоходом;
• устройство устанавливается на уровне соединения котла с дымоходом, выдерживая расстояние не менее 400 мм от поверхности пола.

Отдельную категорию стабилизаторов представляет собой отрезок трубы с расширением в виде грибка, модель устанавливается на выхлоп вытяжного канала. В конструкции предусмотрена открытая площадка под «шапкой» для притока наружного воздуха. При изменении температуры исходящих потоков срабатывает датчик, установленный под колпаком, в результате чего нагревательный прибор автоматически отключается. Как работает:

• при ухудшении тяги или обратном эффекте в выхлопной системе происходит скопление образовавшихся газов под грибком;
• датчик нагревается под воздействием тепловых нагрузок;
• изменение температуры датчика приводит к прекращению подачи топлива в горелку и отключению теплогенератора.

Монтаж грибовидного регулятора осуществляется с помощью саморезов и гаек. Для этого на специальном участке верхней части трубы дымохода предварительно просверливаются отверстия.

Стабилизатор тяги дымохода своими руками

Преимущества и недостатки

Оснащение теплогенератора регулятором тяги считается наиболее эффективным способом обеспечения равномерного сгорания топлива. Это ключ к энергосбережению и значительной экономии горючих ресурсов. Также среди преимуществ установки стабилизатора давления в дымоходе отмечают следующие моменты:

• обеспечивается эффективность и безопасность системы в целом, так как происходит равномерное сгорание топлива и исключается перегрев дымохода , что приводит к увеличению срока его службы;
• повышается КПД отопительного оборудования, выравнивается уровень теплопотерь, экономия электроэнергии до 15%;
• исключена возможность задымления и прогара в помещение;
• качественно снижается уровень выброса вредных соединений в атмосферу.

Не менее впечатляющие возможности стабилизатора дымохода также впечатляют как при естественной, так и при принудительной тяге.

Примечательно, что автоматический регулятор силы тяги позволяет подключать к старой дымоходной системе новые модели котлов низкотемпературных категорий.

Это интересно: Бабочки на стене в интерьере квартиры — подробно объясняем

Устройство и назначение стабилизатора

Стабилизатор тяги — дополнительная вставка на дымоход с заслонкой, с которой он можно регулировать интенсивность горения топлива и силу тяги в трубе. Стабилизатор тяги устанавливается только на низкотемпературное отопительное оборудование, где максимальный нагрев выхлопных газов не превышает 500 градусов.

Назначение стабилизатора тяги:

• уменьшить скорость удаления продуктов сгорания из топки;
• предотвращают образование обратной тяги в трубе и выброс дыма в помещение;
• продлить срок службы дымохода за счет снижения температуры выбросов;
• для повышения пожарной безопасности отопительного оборудования за счет предотвращения выброса искр и пламени из трубы;
• уменьшить расход топлива;
• повысить КПД печи.

Стабилизатор тяги устанавливается в трех местах и ​​только в котельной:

• Первый вариант — над выходом из топки на первом вертикальном отрезке трубы. Расстояние от стабилизатора до горизонтального участка 40-60 см.
• Второй вариант — на уровне выхода дымохода из печи, но не ниже 40 см от уровня пола.
• Третий вариант показан на схеме.

Регулятор дыма является дополнительным входом в дымоход для забора воздуха. Устройство представляет собой горизонтально ориентированный патрубок, один конец которого закрыт вертикальной подвижной заслонкой, а другой встроен в дымоход. Заслонка должна точно соответствовать внутреннему диаметру патрубка, чтобы в закрытом положении воздух не просачивался.

Демпфер является основной рабочей частью стабилизатора тяги. Его можно прикрепить к корпусу на подвижной оси в верхней части, что характерно для заводских устройств. Самодельные амортизаторы обычно крепятся к оси через диаметр. Чтобы он не опрокидывался внутрь, внизу ставят фиксаторы. Устройство монтируется на вертикальной трубе без наклона. На готовой сэндвич-трубе это удобно делать через обычный тройник.

Принцип действия

Регуляторы тяги бывают двух типов — автоматические и механические, с ручным управлением.

Уменьшение тяги в трубе

Автоматический стабилизатор тяги представляет собой своеобразную мембрану, реагирующую на изменение плотности дыма в дымоходе. При увеличении тяги заслонка открывается и впускает в трубу дополнительный поток холодного воздуха. Это способствует охлаждению продуктов сгорания, газы тяжелеют и медленнее поднимаются, уменьшается тяга.

Интересно! Давление дыма регулируется очень быстро, а заслонка регулятора дыма непрерывно перемещается вперед и назад. Так как деталь металлическая, то при работе она издает характерный стук. В простонародье стабилизатор тяги прозвали хлопушкой.

Механический регулятор дыма регулируется вручную. Для этого на нижней части заслонки регулятора имеется груз. При изготовлении устройства своими руками в качестве груза удобно использовать обычный болт. Стабилизатор настраивается в период максимального сгорания топлива. Затягиванием болта центр тяжести заслонки смещают в нужном направлении так, чтобы при необходимом давлении газа в дымоходе она удерживалась закрытой, а при подъеме открывалась.

Рекомендуем ознакомиться: Как правильно установить гофру на унитаз?

Предотвращение обратной тяги

Заброс дыма в помещение (обратная тяга) возникает при резком и значительном снижении давления дыма в дымоходе. Это происходит при ветреной погоде, при открытой печи, при изменении температуры на улице. Стабилизатор тяги чувствителен к этим изменениям и перекрывает поток холодного воздуха (заслонка полностью закрывается), как только это происходит. Когда давление поднимается выше требуемого значения, заслонка снова открывается.

Когда тяги не хватает

Методы определения тяги

Если у вас нет анемометра, воспользуйтесь одним из популярных методов определения тяги дымохода:

• Дым. Наиболее явным признаком отсутствия тяги является наличие небольшого количества задымления в помещении, большое количество задымления свидетельствует о высоком риске воспламенения и опасности пищевого отравления.
• Цвет пламени. По цвету пламени можно понять уровень тяги. Если пламя внутри печки белое и при горении трещит, то тяга очень мощная. Оранжево-красный цвет указывает на отсутствие тяги. Если дымоход сделан правильно, пламя должно иметь ровный золотистый цвет, переходящий в желтый.
• Со спичкой. К обогревателю необходимо поднести зажженную спичку. Если пламя отклоняется к печке, значит, есть сквозняк. Если он останется ровным, то можно быть уверенным, что тяга есть, но средней величины. При отклонении пламени в противоположную сторону от печи в дымоходе возникает обратная тяга.
• С зеркалом. Еще один способ проверить тягу дымохода – прикрепить к печи небольшое зеркало. Конденсат на поверхности зеркала свидетельствует о том, что дым трудно удалить.

Внимание!

Разница давления снаружи и внутри помещения является основой для создания тяги внутри дымохода. Температура в отапливаемом помещении выше, чем снаружи, и, следовательно, давление, создаваемое внутри помещения, выше. Горячий воздух, поддерживаемый снизу более холодным воздухом, выдавливается в зону с более низким давлением, т. е. в атмосферу. При измерении летом разница температур наименее бросается в глаза, поэтому тяга будет хуже и результаты измерений могут быть низкими относительно зимнего периода.

Причины неисправностей

Убедившись в недостаточной тяге внутри дымохода, необходимо выявить и устранить возможную причину. Профессионалы утверждают, что наиболее распространенными причинами выхода из строя дымохода являются .

Ошибка проектирования

При выборе трубы дымохода необходимо ориентироваться на объем топки. Если размер меньше расчетного параметра, то слабый дымоход не позволит дыму выйти из помещения.

Короткая длина трубы

Труба длиной менее 5 м не имеет существенной разницы между внутренним и наружным давлением, что создает слабую тягу.

Неправильное положение трубы дымохода

Мастер-печник советует располагать дымоход вертикально, так как узкие углы удерживают дым внутри трубы, уменьшая тягу.

Длинные горизонтальные участки

Если при кладке дымохода нельзя избежать горизонтальных участков, следите за тем, чтобы их длина не превышала 100 см, иначе для этого потребуется усилитель.

Попадание в зону ветровой поддержки

Если рядом с домом находится высокое здание, оно загораживает дымоход от ветра, мешая нормальному функционированию дымоходной системы.

Погодные условия

Часто снижение тяги происходит из-за снижения атмосферного давления, попадания влаги в дымоход из-за дождя, тумана или снега. Но это не критично, ведь все это временные явления.

Признаки правильной работы дымохода

Как вы понимаете, дымоход, а именно создаваемая им тяга, является единственной переменной, на которую мы не можем повлиять. Учитывая тот факт, что тяга зависит от многих факторов (направления ветра, температуры окружающего воздуха, атмосферного давления), неудивительно, что в течение большей части отопительного сезона тяга превышает минимально необходимую норму. Это, в свою очередь, означает, что огромное количество выделяемого тепла просто выбрасывается в воздух.

При нормальной эксплуатации дымохода скорость движения газов внутри него должна соответствовать нормам, указанным в паспорте твердотопливного котла. Желтый цвет пламени с золотыми язычками свидетельствует о нормальной работе дымохода. При чрезмерной тяге увеличивается скорость движения газов внутри трубы, о чем свидетельствует светло-желтый, близкий к белому цвет пламени и гул внутри трубы при работе котла.

Как сделать стабилизатор тяги своими руками

Чтобы сделать стабилизатор тяги своими руками, вам потребуется подготовить инструменты для работы с нержавеющим металлом и материал для изготовления самого регулятора.

Для работы Вам потребуется:

• Сварочный аппарат для работы с нержавейкой. Это может быть газовая сварка или инвертор постоянного тока.
• Электроды из нержавеющей стали диаметром 4 или аргона для газовой сварки.
• Шлифовальный станок, отрезной и шлифовальный круг.

Материалы для изготовления тягового стабилизатора:

• Металлический лист из стали марки AISI 304 (аналог 08Х18х20) или AISI 321 (аналог 08Х18х20Т). Толщина металла 10 мм.
• Болты, гайки, металлический стержень диаметром 10 мм — все из нержавеющей, жаропрочной стали.

Схема установки следующая:

1. Требуется приварить патрубок из листа металла — корпус регулятора. Рассчитайте диаметр исходя из диаметра вашего дымохода. Стабилизатор нужно будет поставить на тройник или патрубок, отходящий от основной трубы. Поэтому внутренний диаметр стабилизатора должен соответствовать наружному диаметру тройника. Обычно это 115 мм, но может быть и больше.
2. Металл для кузова следует резать с расчетом на сварку внахлест с шириной шва 1 см.
3. Отрезной лист прокатан и сварен. Шов заглаживается до гладкости снаружи и внутри.
4. Ограждающий барьер накатайте на расстоянии 40 мм от края на торце кузова. Он будет служить стопором при монтаже устройства на трубу.
5. На другом конце корпуса в нижней части приварить стопоры для предотвращения опрокидывания демпфера внутрь. В верхней части или посередине (в зависимости от формы заслонки) приварены крепления для шкворневого вала.
6. Ставня вырезана из металла. Его размер равен внутреннему диаметру выпускного отверстия вашего корпуса или совпадает с контурами выпускного отверстия, если вы решите его уменьшить.
7. В нижней части демпфера просверлено отверстие под регулировочный болт.
8. В средней (для симметричной заслонки) или в верхней части (для раздвижной формы) приварен шкворневой вал.
9. Установите крышку на корпус.
10. Установите стабилизатор тяги на трубу.

При установке стабилизатора на трубу места соприкосновения труб промазать термостойким герметиком. Это сделает соединение более прочным и герметичным.

Что такое стабилизатор тяги и зачем он нужен

Дымоход не всегда работает как надо. Его большая длина может вызвать слишком большую тягу (что приведет к падению давления). Наоборот, при сильном ветре возникают скачки давления, а при розжиге увеличивается и тяга.

Резкие и кратковременные скачки тяги нельзя контролировать, так как они вредят работе отопительного оборудования, например, сбивают пламя в газовых котлах.

Важно! Частые повторения воспламенения повреждают оборудование.

Сильная тяга приводит к снижению КПД отопительного агрегата, так как часть тепла отводится с горячими газами вместо обогрева помещения. Хуже того, такого рода тянущая сила доставляет дискомфорт жильцам дома.

Чтобы избавиться от такой проблемы, инженеры изобрели стабилизатор тяги, который монтируется в нижней части дымохода. Его основная задача – уравнять давление и уменьшить тяговое усилие.

Важно! Стабилизатор тяги изначально устанавливается в дымоходах печей и котлов длительного и сверхдлительного горения.

Давайте теперь расскажем вам об этом подробнее.

Модели регуляторов тяги

Сегодня на рынке представлено большое разнообразие моделей регуляторов тяги дымоходов различных производителей.

Рассмотрим самые популярные и востребованные:

1. RCO. Модели этой серии крепятся при помощи хомутов и только на круглую трубу. Они нашли свое применение для дымоходов с круглым сечением по оси трубы. Стабилизатор тяги дымохода устанавливается в самом конце трубы. Учитывая тот факт, что современные дымоходы обычно имеют округлую форму труб, такие регуляторы получили широкую популярность. Такие устройства наиболее просты в установке.
2. RCR. Этот стабилизатор устанавливается непосредственно на дымоход и фиксируется с помощью специальных хомутов с возможностью регулирования в диапазоне 120-200 мм и устанавливается на выходе из котла. Суровый отечественный климат предполагает использование таких регуляторов для дымоходов из керамики, стали и асбеста. Дымоходы с регулятором тяги в диапазоне 10-35 Па не могут похвастаться высоким качеством, однако при необходимости их можно установить.

Регулятор тяги дымохода серии RCR с регулируемым хомутом

РКП. С регулятором тяги в пределах 10-35 Па. Монтаж такого устройства осуществляется путем накладывания и закрепления регулятора на ровной поверхности. Регулятор тяги дымохода для крепления снабжен скрытыми отверстиями в каждом углу.

Регулятор тяги дымохода серии RCP для поверхностного монтажа

RCW. Этот регулятор с диапазоном регулирования тяги 10-32 Па, зарекомендовал себя как хороший регулятор тяги в печах, котлах, каминах. Для изготовления корпуса используется нержавеющая сталь, благодаря этому можно зафиксировать устройство с помощью клея, специального раствора. Вы также можете использовать расцепляющие пружины и закрепить его на вентиляционной решетке.

Регулятор тяги дымохода серии RCW для кирпичных дымоходов

Подводя итог всему вышесказанному, стоит еще раз отметить, что регулятор тяги дымохода является очень важным элементом отопительного агрегата, который напрямую влияет на работу всей системы отопления .

Способы увеличения тяги дымохода

Регулятор тяги предназначен для гашения избыточного вакуума в дымоходе. Стабилизатор не может увеличить тягу. Что делать, когда тяги явно недостаточно?

Для увеличения тяги делают следующее:

1. Проверяют, не забит ли канал дымохода сажей, чистят.
2. Проверить наличие доступа воздуха в помещение или подачи воздуха с улицы в топку отопительного агрегата. При необходимости откройте окно или проведите трубу для забора чистого воздуха с улицы.
3. Проанализируйте, достаточно ли изолирована труба, мокрая ли изоляция. В случае современных керамических или многослойных труб изоляцию можно считать достаточной; при утеплении стальных труб своими руками возможны неприятные сюрпризы. Также желательно утеплить традиционные кирпичные трубы.
4. Узнайте, есть ли перегородка в верхней части трубы. Часто проблема решается установкой дефлектора.

Если все поиски не привели к решению проблемы, стоит пригласить опытного теплотехника – безопасность семьи превыше всего.

Если Вы поменяли отопительный агрегат на более современный (или перенесли печь или камин), то необходимо:

• Рассчитать минимальную длину и площадь поперечного сечения борова в зависимости от мощность каменки (см. мою статью о расчете дымохода).
• Учитывать необходимую высоту трубы в зависимости от расположения относительно конька и ветровой опорной зоны высотных зданий и крупных деревьев.
• Если дымоход недостаточной высоты и площади сечения, то его либо надстраивают, либо монтируют дымосос — специальный вентилятор. Устанавливается на оголовок трубы.
• Если старая труба имеет сечение намного больше расчетного, эта проблема устраняется применением шибера или установкой вставки. Если труба слишком длинная, можно использовать и ворота.

При замене старой печи или камина на современный котел, вероятно, придется модернизировать трубу, так как современные котлы имеют высокий КПД, агрессивный конденсат и низкую температуру уходящих газов. Даже современные твердотопливные агрегаты имеют более низкую температуру дыма, чем старые дровяные печи.

Стабилизатор тяги — MFNL — Schiedel Chimney Systems Ltd.

Система Metaloterm® MF представляет собой модульную двухстенную изолированную систему дымохода/дымохода, изготовленную из нержавеющей стали с уплотнительным кольцом. Metaloterm® MF — это универсальная дымоходная система, подходящая как для высоких, так и для низких температур, без конденсации и конденсации с дымовыми газами при положительном и отрицательном давлении. Он может противостоять пожару в дымоходе. Таким образом, система подходит для широкого спектра применений, таких как котлы, печи и печи. Ассортимент продукции также содержит большое разнообразие глушителей. Для Пассивных домов в ассортименте Металлотерм предусмотрен Изоблок, который можно комбинировать с МФ. Систему также можно использовать для ТЭЦ, в этом случае может потребоваться специальное уплотнительное кольцо VITON®. Благодаря проверенному качеству на Металлотерм® МФ действует гарантия 10 лет.

ПРИЛОЖЕНИЯ

• Атмосферные газовые котлы

• Конденсационные котлы

• Дровяные печи

• Промышленные печи, крупные предприятия

ПРЕИМУЩЕСТВА

• Универсальная дымоходная система

• Внутренняя и внешняя стенки из высококачественной нержавеющей стали

• Без клеммных перемычек, непрерывная изоляция от опорной плиты до верхнего шлейфа

• Тепловое расширение без напряжения

• Быстровозводимая система без использования герметиков

• Совместимость с системой Metaloterm® ME, UE и EN

• Изоляция высокой плотности и высокого качества

• Уплотнительное кольцо из высокотемпературного силикона

• Легкие элементы

• Немедленная готовность к использованию

• Дымоход огнеупорный

Экспорт технических данных в формате PDF

Обратите внимание, что в таблице цен указаны СПИСОК цен. Цена со скидкой будет отображаться, когда товары будут добавлены в корзину.
– – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – –
Текущие сроки выполнения заказов, пожалуйста, нажмите здесь

Доступные варианты:

• Описание
• Отзывы (0)
• Скачать Металлотерм МФ
• Металлотерм MF допуски / класс огнестойкости
• BIM-файлы

Описание

Система Metaloterm® MF представляет собой модульную двухстенную изолированную дымоходную систему из нержавеющей стали с уплотнительным кольцом. Metaloterm® MF — это универсальная дымоходная система, подходящая как для высоких, так и для низких температур, без конденсации и конденсации с дымовыми газами при положительном и отрицательном давлении. Он может противостоять пожару в дымоходе. Таким образом, система подходит для широкого спектра применений, таких как котлы, печи и печи. Ассортимент продукции также содержит большое разнообразие глушителей. Для Пассивных домов в ассортименте Металлотерм предусмотрен Изоблок, который можно комбинировать с МФ. Систему также можно использовать для ТЭЦ, в этом случае может потребоваться специальное уплотнительное кольцо VITON®. Благодаря проверенному качеству на Металлотерм® МФ действует гарантия 10 лет.

ПРИЛОЖЕНИЯ

• Атмосферные газовые котлы

• Конденсационные котлы

• Дровяные печи

• Промышленные печи, крупные предприятия

ПРЕИМУЩЕСТВА

• Универсальная дымоходная система

• Внутренняя и внешняя стенки из высококачественной нержавеющей стали

• Без клеммных перемычек, непрерывная изоляция от опорной плиты до верхнего шлейфа

• Тепловое расширение без напряжения

• Быстровозводимая система без использования герметиков

• Совместимость с системой Metaloterm® ME, UE и EN

• Изоляция высокой плотности и высокого качества

• Уплотнительное кольцо из высокотемпературного силикона

• Легкие элементы

• Немедленная готовность к использованию

• Дымоход огнеупорный

Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.
