Станок прокатный своими руками: Прокатный станок своими руками: методы и технологии изготовления

Прокатный станок своими руками: методы и технологии изготовления

Рассмотрим наглядный пример, как можно сделать прокатный станок своими руками: методы и технологии его изготовления. Но прежде всего, необходимо понять для какой цели этот станок нам потребуется.

Достаточно сложно представить современную повседневную жизнь без металла. Он используется повсеместно, и требует для обработки соответствующего оборудования. Металлургическая промышленность в основном использует современные прокатные станки, которые, в свою очередь, имеют высокую цену. Для самостоятельного же использования и изготовления профтрубы, можно сконструировать прокатно-вырубной станок своими силами.

1. Для чего используется такое оборудование?
2. Разновидности прокатного станка
3. Составные детали оборудования
4. Изготовление прокатной установки своими руками
5. Плюсы самодельного устройства
6. Итоги

Для чего используется такое оборудование?

Прокатно-вырубные станки и иная техника для металлообработки чаще всего используется при создании конкретной формы металлической детали. Так как этот материал используется повсеместно, к его обработке подходят с надлежащей ответственностью и вниманием.

Прокатные станки для металлического профиля распространены повсеместно, однако многие и не догадываются, что сделать такое сложное оборудование можно самостоятельно. В силу того, что цена на подобное оборудование крайне высокая, мы наглядно рассмотрим пример, как своими руками изготовить прокатно-вырубной механический станок.

Ярким примером металлических деталей, где при изготовлении используется прокатный станок для профильных труб, являются присутствующие в каждом доме или квартире трубы или радиаторы батарей. Все эти изделия изготавливаются на металлообрабатывающем оборудовании, которое в силу изготовить самостоятельно без каких-либо навыков и глубоких познаний.

Важно: если вы решили самостоятельно изготовить прокатно-высечной тип станка, то для надежности последующих изготавливаемых на нем деталей, к его сборке следует отнестись с надлежащим вниманием и ответственностью.

Разновидности прокатного станка

Как уже стало ясно из ранее сказанного, прокатное оборудование необходимо для переработки металлической заготовки в готовую геометрически сформированную деталь. В данном случае для листового металла используются следующие типы оборудования:

1. Непрерывно-удлинительные, которые позволяют изготавливать металлические трубы с сечением в 110 мм.
2. Пилигримовые станки, что используются при изготовлении массивных труб с диаметром от 400 до 700 мм.
3. Короткоправочные модели оборудования, что используются при производстве бесшовных труб диаметром до 450 мм.
4. Станки трехвалового типа, которые, в свою очередь, применяются для выполнения толстостенных труб, диаметр которых может достигать 200 мм. Нередко такой тип оборудования называют ювелирным прокатным станком.

Важно: на современных заводах металлообработки также нередко применяются широкопрофильные модели гибочной системы установок, что позволяет изготавливать профильные трубы общей длиной до 3 метров.

Составные детали оборудования

Как правило, в состав любого прокатного станка входят три основных составляющих компонента, а именно:

• рабочие клетки;
• передаточные устройства;
• электрические двигатели.

Валы куда помещаются металлические составляющие будущей детали входят в состав рабочей клетки. Также в эту составляющую входят следующие элементы: установочные механизмы, станины, плитовины, а также проводки. За движение всех составляющих компонентов прокатного станка отвечают мощные электродвигатели. Они соединяются с рабочими элементами при помощи муфт, передаточных элементов и шпинделей.

Важно: основной составляющей прокатного оборудования обжимного и заготовочного типа является диаметр вала, а именно величина его рабочей поверхности.

Современные металлообрабатывающие станки могут иметь сразу несколько рабочих клетей, это необходимо для изготовления деталей сложной геометрической формы. Нередко его называют станок для гусиных лапок, что позволяет выполнять работу сразу в нескольких проекциях.

Как правило, такие устройства имеют внушительные габариты и могут обеспечивать рабочую поверхность до 3 метров. Отличительной особенностью современных прокатных станков является работа сразу в трех направлениях для:

1. Изготовления отверстий в металлическом листе.
2. Вытяжки заготовки в трубу.
3. Калибровка изделия, что позволяет задавать диаметр будущей детали.

Важно: работу на прокатном станке может осуществлять лишь квалифицированный специалист, который прошел инструктаж по технике безопасности.

Изготовление прокатной установки своими руками

Для профильной трубы своими руками потребуется изготовить небольшой станок, который существенно отличается от промышленных установок по размерам. Это возможно сделать в повседневных условиях при наличии под станок свободного пространства.

При этом можно отметить, что самодельный станок может позволить вам изготовить детали любой сложности. При его помощи вы достаточно легко сможете сделать проволоку любого диаметра, нарезать листовой металл, что предусматривает кровельное покрытие любой крыши, а также множество иных деталей, что часто востребованы в повседневном быту.

Предварительно вам потребуется подобрать подходящие чертежи, чтобы у вас получился самодельный прокатный станок. После этого предстоит подготовить его компоненты, а именно:

• пара мощных стоек из крепкого металла;
• прут из стали, чей диаметр будет не меньше 5 см;
• верхняя плита с гайками М10;
• две шестерни соответствующего размера;
• зубчатое колесо;
• пружины и упоры;
• а также бронзовые подшипники и втулки.

После того как все компоненты у вас имеются в наличии, можно приступать к изготовлению рабочего станка, который при этом будет достаточно мобильный к перемещению:

1. При помощи болтов из стоек и металлической плиты собирается некое подобие рабочей клети.
2. К этим же стойкам монтируются два рабочих вала. Их предварительно следует выточить из ранее приготовленного стального прута. Также их необходимо закалить, чтобы получить улучшенную прочность металла.
3. Нижний вал монтируется между стоек при помощи подготовленных втулок и подшипников. Верхний вал при этом монтируется на специальные ползуны и является подвижным элементом станка. Движение вверх ползунов ограничивается упорами.
4. Непрерывное сжатие двух отдельных валов обеспечивается за счет пружины, что удерживает их в постоянном напряжении. Она крепится одновременно к плите, основаниям и непосредственно подвижному верхнему валу.

Важно: для обеспечения работы такого станка необходимо синхронное вращение рабочих валов. Решить эту задачу вы можете при помощи зубчатой передачи, что передает вращающий момент шестерне, которая установлена на нижний вал. Таким образом, при помощи рукояти можно запустить в работу устройство.

Сделанная таким образом установка имеет ручной привод. Для ее работы требуется непрерывное вращение. Если ручной механизм остановится, то соответственно и валы перестанут свое вращение. Таким образом, получается универсальное устройство, на котором можно менять компоненты и тем самым изменять профильную пригодность станка.

Плюсы самодельного устройства

В конечном счете все, что вам потребуется для изготовления такого универсального устройства, можно купить по небольшой стоимости в любом строительном магазине либо подобрать нужные компоненты из старых давно забытых вещей, а также подобрать чертежи. В любом случае цена такого станка очень быстро себя окупит, так как изготовить на нем можно детали любой сложности с минимальными затратами на расходный материал.

Важно: аренда прокатного станка обойдется в круглую сумму, из-за чего вы можете размещать объявления и неплохо зарабатывать на своем устройстве.

Сделанная работа достаточно быстро окупается, так как вы можете изготавливать любые детали. Вот лишь небольшой их список:

• профтрубы;
• металлические направляющие для профиля под гипсокартон;
• покрытия для фальцевой кровли;
• элементы для металлосайдинга;
• металлические листы квадратной и прямоугольной формы;
• дополнительные крепления для сайдинга;
• провод для электрической проводки.

Все эти самоделки пригодятся вам при строительстве нового дома или его ремонте. Как показывает практика, листогибочные самодельные станки крайне востребованы, так как их схема не требует сложного изготовления, но при этом позволяет изготавливать массу полезных и нужных деталей.

Видео: прокатный станок своими руками.

Итоги

Таким образом, вручную вы можете сделать прекрасный станок для фальцевания кровельных листов и иных конструкций с минимальными вложениями и трудозатратами, при этом вам больше никогда не потребуется арендовать листогибочные станки или какого-либо иного оборудования для металлообработки.

Настоящие мастера ювелиры уже давно подрабатывают, таким образом, имея стабильную прибыльную подработку, или используют свое самодельное оборудование в качестве основного источника дохода.

Republished by Blog Post Promoter

Прокатный станок » Самоделки Своими Руками – Сделай Сам (чертежи, руководства)

Нестольные вальцы внешне напоминают двухвалковую клеть прокатного стана. Отличаются они от своего заводского собрата не только размерами, но и возможностями — за счет установки сменных инструментов. С помощью цилиндрических валиков с фасонными канавками можно получать проволоку самых разнообразных сечений; круглую, треугольную, квадратную, ромбовидную. Валиками с симметрично расположенными гребнем и пазом удобно рихтовать (накатывать ребра жесткости) металлические пластинчатые детали.

А установив вместо них два стальных диска с заточенными коническими кромками, легко разрезать листовые материалы — от бумаги до нержавейки толщиной 0,5 мм. Даже зубчатые колеса механизма привода валиков используют для формования волнообразных деталей: проволочных зигзагов или гофрированных пластин. Свернуть проволочное кольцо или цилиндрическую гильзу на этом станочке также не составит труда: достаточно иметь пару цилиндрических валиков соответствующих диаметров и при прокатке поджимать заготовку клином к одному иэ них.

Устроены настольные прокатные вальцы следующим образом. Основание, верхняя плита и две боковые стойки изготовлены из толстого стального бру-св. С помощью четырех винтов М10 и четырех болтов М10 они соединяются в прочный несущий остов-клеть. Верхний и нижний валики выточены из стального прутка 0 50 мм и закалены для получения высокой поверхностной твердости. Бронзовые втулки-подшипники нижнего валика монтируются в отверстиях стоек, а верхнего — в ползунах, имеющих возможность перемещаться по вертикальным направляющим пазов стоек.

Снизу ползуны поджимаются небольшими пружинами, стремящимися раздвинуть валики, сверху их ход ограничивают упоры, установленные в резьбовых отверстиях верхней плиты. Синхронный поворот обоих упоров, необходимый для параллельного перемещения верхнего валика, обеспечивается зубчатой передачей, смонтированной на верхней плите остова. Ее образуют широкое зубчатое колесо регулятора, свободно установленное на запрессованную в центре плиты ось, к две узких шестерни, посаженные через шпонки на хвостовики упоров. Поворотом ручки, закрепленной на центральном колесе, можно изменять положение упоров и вместе с тем величину рабочего зазора.

Во вращение валики приводятся ручкой, надеваемой на квадратный хвостовик нижнего валика. Верхнему вращение передается с помощью зубчатой передачи. Это не только делает работу валиков более эффективной, но и позволяет использовать конструкцию для резки листового металла с помощью насаженных на их оси дисковых ножей.

Сборка вальцов заключается в соединении элементов остова и параллельной установке валиков. Для выполнения дополнительных операций разбирать станочек не потребуется: инструменты быстро крепятся консольно на хвостовиках осей валиков. Для этого в них предусмотрены осевые отверстия с резьбой MB, а снаружи — шпонки для передачи вращения. Там же крепятся на резьбовых оправках и дисковые ножи. Если требуется отрезать полоску шириной более 35 мм, используют удлиненную оправку, которая отдалит ножи от стойки на большее расстояние.

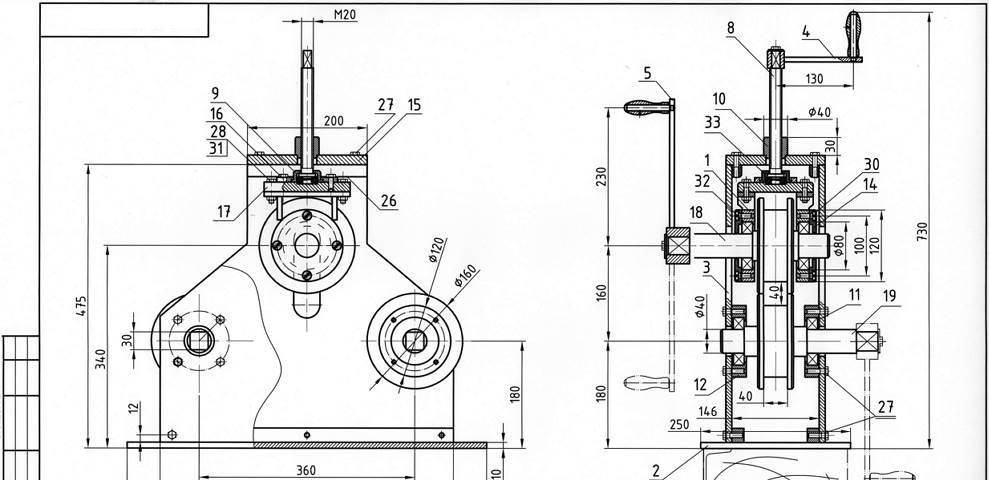

Чертежи прокатных вальцов
