Стекловолоконный кабель как соединить: Способы соединения оптических волокон

Конструкция разъемного соединителя

Соединитель оптоволокна разъемного типа состоит из трех частей: розетки (гнезда) и двух разъемов с керамическими наконечниками, куда и вклеивается ОВ. Диаметр наконечника зависит от типа коннектора и составляет 2,5 мм или 1,25 мм. Центрирование разъемов относительно друг друга в гнезде происходит центратором плавающего типа. Выполнен он в виде разрезной керамической (для одномода) или бронзовой (для многомода) втулки. Взаимный прижим наконечников происходит пружинами. Эластическая деформация тут создает физический контакт.

Разъемы фиксируются в гнезде резьбой, байонетом или замком. Наличие контакта торцов световодов между собой в точке сращивания обязательно, иначе образованный зазор обеспечит значительные потери энергии оптического сигнала.

Коннекторы типа SC

Корпус с прямоугольным сечением, подключение происходит поступательным движением, а фиксация защелками. Корпус практически полностью закрывает наконечник, обеспечивая дополнительную защиту от пыли и грязи.

Коннекторы типа ST

ST-коннекторы используются при прокладке локальных сетей. Прецизионный цилиндрический 2,5-миллиметровый наконечник имеет скругленный торец. Для фиксации в розетке предусмотрено байонетное соединение в виде пазов, которые замыкают наконечники при полуобороте.

Коннекторы типа FС

Фиксация наконечника FС-коннектора в гнезде происходит за счет резьбы. Для такого соединителя характерны отличные геометрические характеристики. Диаметр керамической части составляет 2,5 мм.

Коннекторы типа LC

LC-коннектор это уменьшенный тип SC, активно применяется при прокладке многопортовых оптосистем. Фиксация 1,25-миллиметрового керамического наконечника происходит защелками.

Fast connector

Оконцевание соединителями быстрого монтажа (Fast connector) выполняется крайне быстро. Важно правильно разделать и сколоть оптоволокно и следовать инструкции на примере коннектора SC/UPC-FTTH-02:

• Фиксирующая гайка снимается с разъема и помещается на кабель.
• Стриппером FTTH удаляется внешнее защитное покрытие с расчетом, чтобы его участок ОВ в покрытии 250 мкм составлял 45 мм.
• Маркером отмечается 20 мм длины ОВ, с которой затем снимается защитное покрытие.
• ОВ скалывается. Длина сколотого и очищенного участка должна быть 12 мм. Для удобства используется мерная планка FTTH HC-01.
• Волокно просовывается в отверстие коннектора до упора. Небольшой изгиб сигнализирует о достижении места контакта.
• ОВ фиксируется гайкой.
• На коннектор надевается последняя деталь.

Коннектор быстрого монтажа не нуждается в сварке или вклеивании оптического волокна, из-за чего оконцовка доступна неподготовленному человеку. Стриппер и скалыватель – инструменты, без которых соединение оптоволоконного кабеля невозможно.

3 разных способа сделать это легко!

Хосе Джордж

•

28 апреля 2021 г.

ФАКТЫ ПРОВЕРЕНЫ Хосе Джордж​

Но если вы хотите использовать весь потенциал оптоволокна, важно правильно все подключить. Вообще говоря, существует три способа подключения оптоволоконных кабелей.

Наш гид расскажет о них, чтобы вы могли выбрать наиболее подходящий вариант. Теперь начните читать статью и станьте экспертом!

Содержание

• 1. Как соединить волоконно-оптические кабели-коннекторы
• 2. Как соединить оптоволоконные кабели-сращивания
  • Механическое соединение
  • Сращивание Fusion
  9 0026
• 3. Как подключить оптоволоконные кабели – Предварительно терминированное волокно
  • Предварительное соединение и монтаж на месте/сращивание
  • Предварительно подключенный или заделанный на заводе
• Заключение

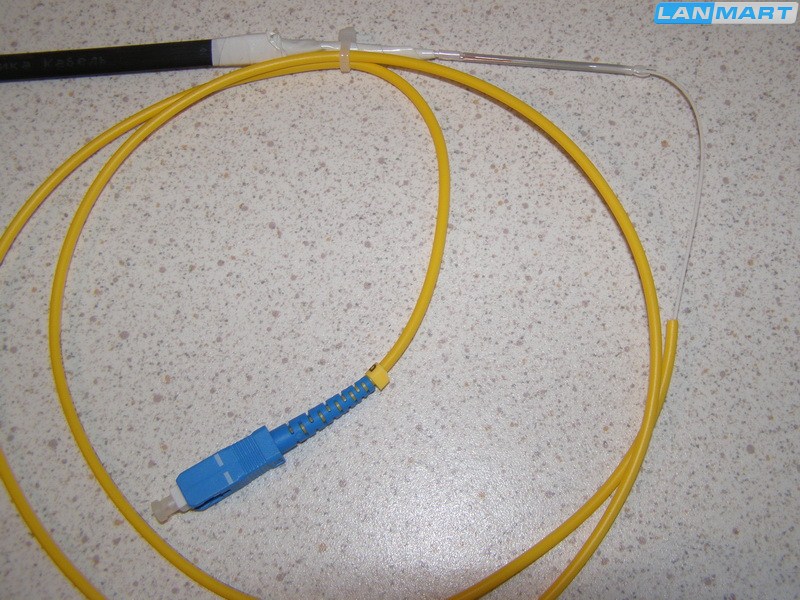

Подпись: Волоконно-оптический кабель с разъемами SC

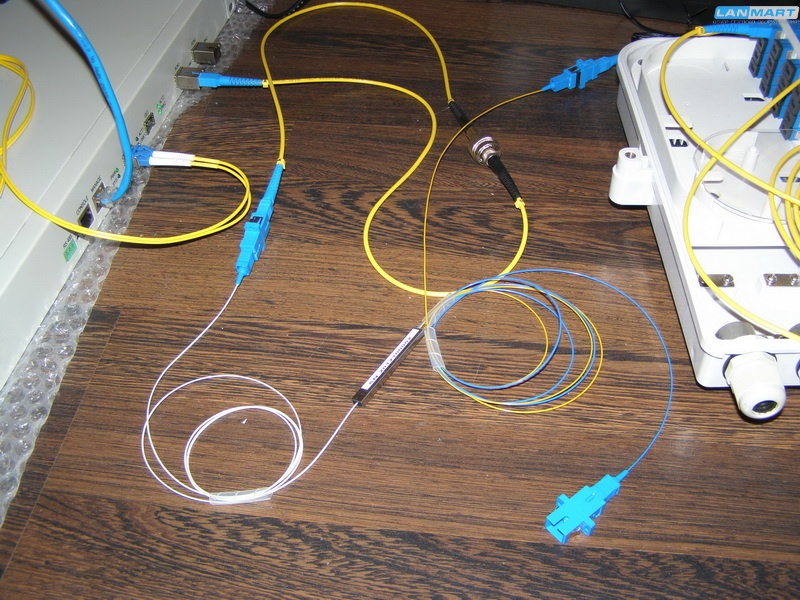

Эти устройства соединяют кабель с другим компонентом в настройка сети. Кроме того, вы можете использовать коннекторы для соединения двух волокон.

На рынке вы найдете множество типов разъемов. Однако они отличаются обратным отражением и потерями света. Таким образом, вы должны выбрать оптимальный вариант для вашего приложения.

Обычно разъемы ST располагаются в кампусах и офисных зданиях.

Кроме того, вы найдете их в других учреждениях, которые используют многорежимные сети. С другой стороны, блоки FC и SC подходят для одномодовых систем.

Если вы готовы выбрать нужные разъемы, ознакомьтесь с таблицей ниже, чтобы узнать их особенности!

Для соединения двух кабелей можно использовать метод сращивания. Кроме того, этот метод является отличным способом соединения волоконной оптики.

Это потому, что он сводит к минимуму обратное отражение и потерю света. Таким образом, это подходящий выбор для соединения двух типов кабелей или если один кабель слишком длинный.

Ознакомьтесь с основными типами соединений волокон ниже!

Механическое сращивание

Подпись: Инструмент для механического сращивания волоконно-оптических кабелей

В этом методе используется выравнивающая втулка. Итак, ваша цель — расположить муфту между концами двух оптоволоконных кабелей.

Таким образом, это устройство удерживает концы в выбранном положении, обеспечивая при этом прохождение света между кабелями. По оценкам экспертов, при использовании этого метода можно ожидать потери в 0,3 дБ.

Основным преимуществом этого метода является его доступность. С другой стороны, несмотря на то, что первоначальные инвестиции невелики, каждое механическое соединение будет стоить дороже, чем сварка.

Это делает механический вариант менее подходящим для крупных проектов. Кроме того, вам также не нужны они в приложениях, где вы хотите добиться минимально возможных потерь света.

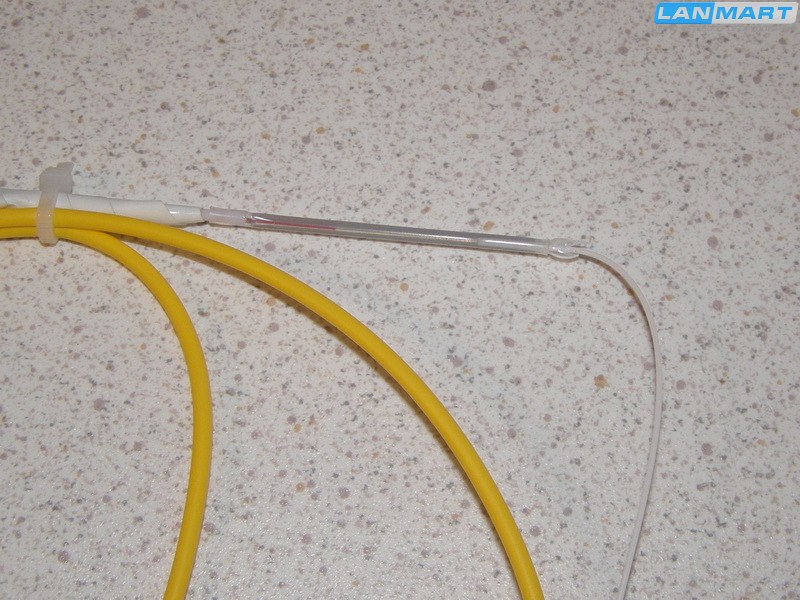

Сварочное соединение

Подпись: Рабочий, работающий на сварочном аппарате

Техника сварки состоит из двух этапов:

1. Используйте устройство, чтобы найти идеальное выравнивание между концами двух кабелей.
2. Возьмите электрическую дугу или тепловую технику, чтобы соединить концы.

Этот метод отлично подходит для поддержания постоянного соединения между двумя кабелями. Таким образом, предполагаемые потери составляют всего 0,1 дБ.

Обеспечивает лучшую производительность, чем механические соединения. Однако первоначальные инвестиции в сварку плавлением выше. Таким образом, установка может стоить вам в три раза больше денег.

С другой стороны, одно соединение может стоить до 20 раз дешевле. Таким образом, сварка плавлением — разумный выбор для крупномасштабных и долгосрочных проектов.

Предварительно терминированное волокно подразумевает, что производитель обработал его перед отправкой к месту назначения. В зависимости от ваших предпочтений, доступны два подхода к терминации!

Предварительное соединение и сборка/сращивание на месте

Первый вариант — это так называемый подход 50/50. Таким образом, вы получаете кабель, который имеет один конец с претерминированным разъемом. С другой стороны, есть конец, который нужно завершить, находясь в поле.

Такой подход гарантирует, что вы всегда сможете использовать кабель оптимальной длины. Так что вам не о чем беспокоиться. Будет лишний кабель, который режет глаза.

С другой стороны, проблема в том, что вам понадобится квалифицированный техник, чтобы справиться с терминацией на месте. Следовательно, установка прослужит дольше, а трудозатраты увеличатся.

Предварительно подключенные или заделанные на заводе

Чтобы упростить задачу, вы можете выбрать оптоволоконные сборки с заделкой на заводе. Таким образом, этот метод подразумевает, что производитель выполнил заделку до того, как отгрузил кабели.

К счастью, большинство брендов делают это на оборудовании премиум-класса, чтобы гарантировать отсутствие мусора или других проблем.

Таким образом, персонал следит за тем, чтобы кабели имели гладкую заделку для обеспечения оптимальной производительности. Кроме того, они обычно проверяют кабели перед отправкой в ​​пункт назначения.

Главное преимущество заводского расторжения — ничего не нужно делать на стройплощадке. Таким образом, это ускоряет общее время установки и повышает эффективность.

Кроме того, это снижает трудозатраты и позволяет предложить клиенту лучшую цену.

С другой стороны, проблема с заводскими кабелями заключается в их длине.

Таким образом, вам нужно тщательно выбирать желаемое расстояние. В противном случае можно получить излишнюю длину, что не добавляет эстетики.

Кроме того, если кабель слишком короткий, он может оказаться непригодным для данного проекта.

Нашли ли вы предпочтительный способ подключения оптических кабелей? Таким образом, это зависит от приложения, бюджета и других особенностей.

Если вам нужна помощь в поиске наилучшего решения для вашего проекта, не стесняйтесь обращаться к нам.

Наша квалифицированная команда готова предоставить вам наиболее подходящую кабельную сборку для ваших нужд!

101 Инструкции по прокладке оптоволоконного кабеля — Fosco Connect

Корзина 0

1. Никогда не тяните непосредственно за само волокно. Волоконно-оптические кабели имеют кевларовую арамидную нить или стержень из стекловолокна в качестве силового элемента. Вы должны тянуть только силовые элементы оптоволоконного кабеля!
2. Никогда не превышайте максимальное тяговое усилие. При длинных пробегах используйте подходящие смазочные материалы и убедитесь, что они совместимы с оболочкой кабеля. На очень длинных дистанциях тяните от середины к обоим концам. Если возможно, используйте автоматический съемник с контролем натяжения или, по крайней мере, отрывную проушину. Знайте и соблюдайте максимально рекомендуемую номинальную нагрузку кабеля.
3. Никогда не превышайте радиус изгиба кабеля. Волокно прочнее стали, когда вы тянете его прямо, но оно легко ломается, если его слишком сильно согнуть. Они навредят волокнам, может сразу, может не на несколько лет, но вы навредите им, и кабель нужно снять и выбросить!
4. Всегда сматывайте кабель с катушки, а не скручивайте его с конца катушки. Это будет закручивать кабель при каждом обороте катушки! Никогда не скручивайте оптоволоконный кабель. Скручивание кабеля также может повредить волокна.
5. Убедитесь, что длина оптоволоконного кабеля достаточна для прокладки. Сращивание волокон делает вещи сложными и дорогими. И нуждается в особой защите. Постарайтесь сделать это одним рывком.
Внутренние кабели
6. можно прокладывать напрямую, но вы можете проложить их внутри внутреннего воздуховода. Innerduct обеспечивает хороший способ идентифицировать оптоволоконный кабель и защитить его от повреждений, как правило, в результате того, что кто-то случайно перерезал его! Вы можете получить внутренний воздуховод с уже установленной тянущей лентой.
7. План установки. Создайте подробный письменный план установки. Вы можете устранить 95% проблем, с которыми могут столкнуться установщики, просто создав этот план. План должен включать оборудование и расходные материалы, спецификацию оптоволоконного кабеля, расположение оборудования, требования к испытаниям, формы данных для испытаний, уровень опыта и назначение персонала, методы установки, определение потенциальных проблемных зон, вопросы безопасности и т. д.
8. Тяните, но не толкайте кабели. Проталкивание может привести к нарушению радиуса изгиба.
9. Следите за барабаном подачи. Контроль питающей катушки во время монтажа необходим для предотвращения нарушения минимального радиуса изгиба.
10. Связь по пути установки. При установке больших тиражей общайтесь и контролируйте путь установки. Волоконно-оптические кабели могут соскакивать с неконтролируемых шкивов. Минимальная бригада должна иметь одного человека, контролирующего тянущее оборудование, одного, контролирующего барабан подачи, и одного, координирующего всех участников установки.
11. Используйте надлежащие инструменты и методы. Транспортное средство для протягивания кабеля не является подходящим инструментом, если также не используется отрывной вертлюг. Надлежащие методы зависят от конструкции кабеля и места установки. Например, правильная техника протягивания кабеля в кабелепровод. Правильная техника заключается в размещении или прокладке кабеля в кабельном лотке или кабельном канале.
12. Используйте смазку для оптоволоконных кабелей. Смажьте кабель при установке в кабелепроводах. Смазка снижает тяговое усилие и вероятность поломки. Смазка должна быть совместима с материалом оболочки кабеля.
13. Обучить монтажников. Надлежащим образом обучите и проинструктируйте людей, которые будут выполнять установку. Надлежащее обучение снижает расходы за счет уменьшения поломки и избыточного затухания.
14. Используйте технику восьмерки. Разделите длинные тяги на несколько более коротких, используя технику «восьмерки» для хранения кабеля в промежуточных местах. Кабель размещается на земле в виде восьмерки. Этот узор большой, не менее 10-20 футов от верха до низа узора. Когда весь кабель размещен в этом шаблоне, шаблон поднимается и переворачивается так, чтобы свободный конец был сверху. Этот свободный конец втягивается в следующую секцию трубопровода или воздуховода. Этот метод предотвращает скручивание кабеля.
15. Соблюдайте пределы вертикального подъема. Знайте и соблюдайте максимальное расстояние подъема по вертикали. Превышение этого предела может привести к обрыву волокна, избыточному затуханию и, в случае кабелей со свободными трубками, к соскальзыванию волокон с кабелей. Кабели в вертикальных установках, длина которых превышает предел вертикального подъема, должны быть закреплены на расстояниях, меньших этого предела. Незакрепленные кабели труб должны быть свернуты в петлю.
16. Допускать тепловое расширение и сжатие. При наружных установках обычная практика провисания 2,5 фута для пролета 150 футов хороша для теплового расширения и сжатия. Если не учитывать тепловое расширение, это может привести к повышенному затуханию и разрыву волокон.
17. Для жесткой установки используйте оптоволоконные кабели со свободной буферной трубкой. Кабели со свободными трубками могут быть более устойчивыми к неправильному обращению, чем кабели с тугими буферами. Причина в избыточной длине волокна в буферной трубке и способности волокна перемещаться из области низкого напряжения в область более высокого напряжения.
18. Соблюдайте рабочий диапазон температур. Прокладывайте кабель в местах, в которых установленный диапазон температур находится в пределах рабочего диапазона температур. Нарушение диапазона рабочих температур может привести к чрезмерно высокому затуханию.
19. Закройте или загерметизируйте кабели, заблокированные водой. Закройте или загерметизируйте концы кабелей гелем или смазкой, блокирующим воду. Эти материалы могут вытекать из кабеля, вызывая проблемы с техническим обслуживанием концевых кабельных коробок.

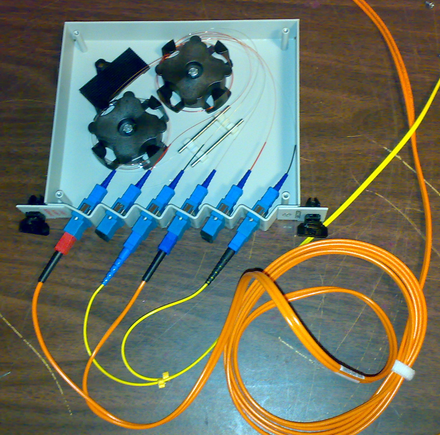

20. Защита волокон и буферных трубок. Запирайте волокна и буферные трубки в защитных конструкциях, таких как лотки для сращивания и концевые кабельные коробки. Волокна и буферные трубки не обладают достаточной прочностью, чтобы противостоять разрыву из-за обычного обращения с медными кабелями.
21. Петля для вертикально установленных кабелей со свободными трубками. Установите вертикальные незаполненные кабели со свободными трубками с петлями, чтобы предотвратить соскальзывание волокна в нижнюю часть вертикального участка. Если это произойдет, затухание может увеличиться, и волокна в конечном итоге порвутся.
22. Проверить целостность цепи и затухание. Проверяйте непрерывность и затухание кабеля перед каждой операцией. Эти проверки должны выполняться при получении/перед установкой, после установки, после сращивания и после установки соединителя.
23. Пометьте кабель как «Fiber Optic Cable». Пометьте кабель как «оптоволоконный кабель» во всех местах, где он легко доступен. Такая маркировка предупредит электриков о характере кабеля.
24. Создание журналов исполнительных данных. Создайте журналы исполнительных данных для всех кабелей. Держите эти данные доступными для тех, кто будет выполнять техническое обслуживание и устранение неполадок. Эти журналы данных должны включать как измерения вносимых потерь, так и измерения OTDR.
25. Меры предосторожности – не есть, не пить и не курить. Не ешьте, не пейте и не курите в любом месте, где образуется оголенное стекловолокно. Неокрашенные стеклянные волокна могут стать причиной осколков, которые очень трудно найти и удалить.
26. Меры предосторожности – не заглядывайте в волокно, не проверив его состояние. Никогда не смотрите на волокно, кабель или разъем, если вы точно не уверены, что в волокне нет лазерного излучения. Для интенсивной работы с оптоволокном рекомендуется использовать защитные очки с ИК-фильтром.
27. Оставить служебные петли. Повсюду оставьте кабельные и оптоволоконные петли. Вы пожалеете, что не сделали этого. Сервисные петли позволяют протянуть лишний кабель или волокно в место, где возникла проблема. Протянуть сервисную петлю намного дешевле, чем заменить весь оптоволоконный кабель.
28. Разделить или изолировать рабочую зону. Оберните веревкой или иным образом изолируйте область прокладки кабеля, чтобы предотвратить доступ неуполномоченного или необученного персонала. Это позволит избежать проблем с безопасностью, таких как осколки волокна и непреднамеренное неправильное использование.
29. При прокладке кабеля непосредственно в грунте кабель должен лежать в траншее ровно, без крупных камней или валунов, которые могут деформировать кабель.
30. Не позволяйте транспортным средствам проезжать по кабелю.
31. Прежде чем отрезать лишний кабель, убедитесь, что установлен кабель нужной длины.
32. Не кладите кабельные барабаны на бок и не подвергайте их ударам при падении.
33. Волоконно-оптические кабели должны размещаться в отдельных каналах или лотках. Не смешивайте медный кабель и оптоволоконный кабель в одних и тех же каналах или лотках.
34. После установки оптоволоконного кабеля в воздуховод или внутренний воздуховод необходимо установить концевые заглушки для обеспечения эффективного гидрозатвора. Воздуховоды и внутренние воздуховоды должны содержаться в чистоте и всегда быть водонепроницаемыми.
35. Размеры воздуховодов и внутренних воздуховодов должны соответствовать нынешним и будущим требованиям к прокладке кабелей. Максимальный коэффициент заполнения 40% является хорошим практическим правилом для выбора размера воздуховода.
36. Веревка или лента для натяжения волокон должны иметь последовательную маркировку (футы или метры) для облегчения определения расстояния.
37. Тяговая лента должна быть рассчитана на большее, чем максимально ожидаемое натяжение.
38. Перед началом любой протяжки кабеля все каналы и кабельные своды следует тщательно осмотреть на предмет повреждений или ухудшения состояния, а также принять меры по обеспечению безопасности.
39. Электрическая искра, создаваемая сварочным аппаратом, может вызвать взрыв при наличии легковоспламеняющихся газов. Поэтому соединения Fusion не следует использовать в хранилищах.
40. Чтобы свести к минимуму натяжение кабеля, места для хранения катушек следует устанавливать рядом с местами наиболее острых изгибов. Места натяжения и катушки также должны быть установлены на угловых сводах, где это возможно.
41. Определите световолновое оборудование, которое будет использоваться, и убедитесь, что оно будет правильно работать с установленным оптоволоконным кабелем.
42. Когда наружный оптоволоконный кабель входит в здание, он должен быть сращен с оптоволоконным кабелем внутреннего типа в пределах 50 футов от кабельного ввода, чтобы соответствовать требованиям NEC.
43. Все вертикальные кабели должны быть закреплены в верхней части прогона. Для фиксации кабеля рекомендуется использовать разъемную сетчатую рукоятку.
44. Точка вертикального крепления должна быть тщательно выбрана, чтобы соответствовать минимальному радиусу изгиба кабеля и надежно удерживать кабель.
45. Если в будущем возможно протягивание кабеля в том же воздуховоде или кабелепроводе, рекомендуется использовать внутренний воздуховод для секционирования доступного пространства воздуховода. Без этого секционирования дополнительные протяжки кабеля могут запутать рабочий кабель и вызвать перебои в работе.
46. Небольшой провис кабеля (20-30 футов) может быть полезен в случае необходимости ремонта или перемещения кабеля.
47. Кабели должны быть протестированы после доставки. Повреждение кабелей может произойти во время транспортировки или установки. Распространенной ошибкой установщиков является отказ от тестирования оптоволоконного кабеля после его доставки.
48. Если вносимые потери внезапно увеличиваются при использовании адаптера или разъема, причиной может быть грязь. Вы всегда должны очищать разъем и адаптер перед их подключением.
49. Правильно прикрепите тянущую проушину и вертлюг к кабелю. Убедитесь, что тяговая проушина и поворотный узел не имеют острых краев и могут легко проходить через все кабелепроводы, тяговые коробки и кабельные лотки.
50. При вытягивании волокна из секции сверните кабель на полу в виде восьмерки, чтобы избежать скручивания. Продолжайте тянуть кабель, пока не будет протянут весь кабель.
51. Определите точный маршрут оптоволоконного кабеля и убедитесь, что он соответствует всем требованиям к установке. Получите все необходимые разрешения на прокладку оптоволоконного кабеля вдоль маршрута.
52. Запишите все необходимые сведения об объекте оптоволокна, в том числе чертежи правильной трассы, назначение волокон, показания потерь, рефлектограммы и т. д.
53. Подготовить планы аварийного ремонта.
54. Снимайте заглушки воздуховодов соединителя и адаптера только перед выполнением соединения. Не позволяйте соединителю касаться какой-либо поверхности после снятия крышки воздуховода.
55. При подключении разъем должен плавно входить в адаптер. Не поворачивайте разъем при подключении.
56. Ввинчивающиеся разъемы, такие как разъем FC, затягивайте только вручную. Никогда не прилагайте усилие к разъему адаптера.
57. Волоконно-оптический кабель должен быть испытан трижды во время установки: на катушке, испытание на сращивание и окончательное приемочное испытание.
58. При выполнении воздушной установки следует соблюдать крайнюю осторожность. Необходимо связаться с соответствующим персоналом, чтобы он находился на месте, когда работы выполняются вблизи высоковольтных линий.
59. Кабели, прокладываемые вблизи высоковольтных линий электропередач, должны быть заземлены, в том числе полностью диэлектрические.
60. Всегда соблюдайте надлежащий зазор между оптоволоконным кабелем и кабелем питания. Всегда делайте поправку на провисание силового кабеля из-за погодных и текущих условий. Провисание кабеля увеличивается в теплую погоду или когда силовой кабель пропускает большой ток.
61. Если для установки антенны используется стальной несущий трос, избегайте зигзагообразного прохождения несущего троса от одной стороны опоры к другой. Вместо этого убедитесь, что он находится на одной стороне, насколько это возможно.
62. Следуйте строительным нормам и правилам: всегда соблюдайте все местные и национальные правила пожарной безопасности и строительные нормы и правила. Убедитесь, что все кабели, проходящие через брандмауэр, защищены от огня. Используйте кабель класса «пленум», где это предписано, и т. д. и т. д.
63. Приложите все усилия, чтобы протянуть кабели из кабелепровода в как можно более прямым углом . Потянув за угол, можно повредить кабель.
64. Используйте большое количество смазки для натяжения троса на протяжении всего пути, особенно на поводке (тяговое кольцо и сетка). Человек может время от времени останавливать натяжение троса, чтобы подготовить и нанести больше смазки. Используйте только смазку, специально предназначенную для протяжки кабеля. При работе при отрицательных температурах используйте смазку, которая не замерзает.
65. Важно использовать такой размер веревки, который дает минимальное растяжение во время тяги. Натяжение веревки нежелательно по нескольким причинам, в том числе из-за того, что это делает тягу очень нестабильной и лишает контроля тех, кто выполняет тягу.
66. Будьте предельно осторожны при снятии проушины. Не используйте лезвие, чтобы разрезать сетку. Вместо этого используйте ножницы электрика или бокорезы. Двигайтесь от задней части троса к проушине, поднимая сетку вверх от троса.
67. Чрезвычайно важно провести точные измерения при планировании заказа сборки оптоволоконного кабеля с предварительной заделкой по индивидуальному заказу. Эти пользовательские сборки не могут быть возвращены, если только они не имеют дефектов.
68. Настоятельно рекомендуется использовать дополнительные проушины. Тяговая проушина (и связанная с ней кабельная сетка) защитит предварительно заделанные концы во время протяжки.
69. Подземные трубопроводы, если они установлены недавно, должны иметь минимальный размер от 1,5 до 2 дюймов. Если пробег длинный, или если вы ожидаете возможность дополнительных пулов в будущем; Затем вы можете установить трубопровод диаметром до 4 дюймов (или больше).
70. Постарайтесь спроектировать участок кабелепровода с минимальным количеством изгибов. Если на участке слишком много изгибов, вы можете рассмотреть возможность установки распределительных коробок вместо изгибов.
71. Кабель можно поместить в шаблон Рисунок 8 , если его необходимо снять с катушки. Эта схема сводит к минимуму накопление скручивания кабеля. Следует соблюдать осторожность, чтобы не повредить кабель в такой конфигурации.
72. Кабель не следует прокладывать в средах, температура которых превышает указанную максимальную и минимальную температуру установки. Для незакрепленных трубок и ленточных кабелей это обычно указывается для температуры установки от -30°C до +75°C.
Вертикальные кабели
73. обычно требуются для вертикальных применений, а кабели для нагнетательных камер требуются там, где есть пространство с положительным давлением воздуха.
74. Вес кабеля в неподдерживаемом вертикальном подъеме должен быть меньше, чем указанная долговременная эксплуатационная нагрузка. Для уточнения деталей следует обратиться к листу спецификаций вашего производителя. Однако для оптимальной работы рекомендуются промежуточные точки крепления кабеля.
75. Соединение и заземление: При использовании оптоволоконного кабеля с металлическими компонентами следуйте инструкциям вашей компании и местным/государственным правилам соединения и заземления.
76. При протягивании троса с барабана на тросовые блоки, установленные на несущей подвеске, следует уделить особое внимание размеру и расположению 1-го и последнего шкивов. Катушка должна располагаться как можно дальше от 1-го шкива, чтобы свести к минимуму угол 1-го изгиба. Для минимизации изгиба троса в местах первого и последнего шкивов или в любом месте с изменением направления рекомендуется использовать трос/шкив, превышающий указанный радиус изгиба.
77. На участках от 40 до 100 м используйте подходящие смазочные материалы и убедитесь, что они совместимы с оболочкой кабеля.
78. При пробеге более 100 м используйте соответствующие смазки и тяните от середины к обоим концам.
79. Если возможно, используйте автоматический съемник с контролем натяжения или, по крайней мере, с разрывной проушиной.
80. Избегайте прокладки оптоволоконных кабелей в кабелепроводах и кабелепроводах с медными кабелями во избежание чрезмерной нагрузки или скручивания.
81. Прикрепите кабели с помощью пластиковых хомутов с большой площадью поверхности. Избегайте защемления или сдавливания кабеля. Кабельные зажимы следует устанавливать вручную с небольшим усилием.
82. Используйте влажную салфетку, чтобы удалить частицы на конце кабельного разъема круговыми или прямыми движениями, стараясь не протирать область уже использованной прокладки. Не используйте чистящее действие вперед и назад.
83. Очистка оптоволоконных приемопередатчиков. Выберите безворсовый тампон оптического класса, который легко помещается в корпус приемопередатчика. Тампон следует аккуратно вставить в ствол коннектора и провернуть не более чем на один оборот. ЗАПРЕЩАЕТСЯ вращать его вперед-назад или по кругу, так как это может привести к попаданию мусора в трансивер. Тампоны следует использовать только ОДИН РАЗ.
84. Продувание или продувка кабеля в воздуховодах. Необходимо провести краш-тест, чтобы определить максимальную силу толчка. Чрезмерное надавливание приведет к тому, что кабель закрутится в воздуховоде или перегнется, что повредит волокно.
85. Продувка кабеля. Рассмотрите маршрут, чтобы определить максимальное расстояние обдува. Следуйте рекомендациям поставщиков выдувного оборудования по дистанции выдувания; Типичная длина продувки от 3000 до 6000 футов. Может потребоваться установка с несколькими выдувными машинами.
86. Продувка кабеля. Поддерживайте надлежащий поток воздуха, чтобы «продувать» кабель, а не «проталкивать» кабель. Используйте воздушный компрессор мощностью не менее 375 куб. футов в минуту. Минимальное давление воздуха в воздуховоде должно составлять 100 фунтов на квадратный дюйм, при этом рекомендуется 125 фунтов на квадратный дюйм.
87. Кабель обдува воздухоохладителя. Охладитель воздушного компрессора следует использовать в соответствии с рекомендациями производителя воздуходувного оборудования. Обычно это происходит, когда температура окружающего воздуха превышает 80°F.
88. Продувка кабеля. Используйте только смазочные материалы для кабелей/каналов, рекомендованные производителем оборудования для продувки оптоволоконного кабеля.
89. Не храните кабель в крышке или подставке, если нет достаточного места для обеспечения минимального указанного радиуса изгиба кабеля.
90. Заземление: кабель с металлическими компонентами должен соответствовать требованиям заказчика к соединению и заземлению, а также местным или национальным нормам.
91. Доступ к промежуточным участкам волокон в буферных трубках: чтобы свести к минимуму повреждение волокна, используйте инструмент Midspan Access Tool, чтобы открыть буферную трубку, например, Corning OFT-000. Следует соблюдать осторожность, чтобы использовать правильный размер вставки.
92. Установка кабелепровода Общая информация: Постарайтесь спроектировать кабелепровод с минимальным количеством изгибов. Если на участке слишком много изгибов, вы можете рассмотреть возможность установки распределительных коробок вместо изгибов.
93. Используйте пластиковые втулки на концах кабелепровода, чтобы не повредить кабель во время протяжки.
94. Для кабелей, в которых в качестве силового элемента используется только арамидная нить, оболочка может быть удалена, чтобы обнажить нить. Пряжа должна быть завязана узлом с тяговой веревкой, чтобы куртку нельзя было случайно использовать для прочности. При желании куртку можно завязать тугим узлом перед тем, как стянуть. После вытягивания узел следует разрезать.
95. Для кабелей, в которых используется арамидная нить и центральный элемент из стекловолокна, следует использовать тянущий захват. Силовой элемент должен крепиться самостоятельно. Этого можно добиться, вплетая силовой элемент в пальцы рукоятки, а затем скрепляя его скотчем. Все силовые элементы должны быть захвачены одинаково, чтобы обеспечить правильное распределение напряжения.
96. Прокладка кабелей под землей. Определите расположение кабелей с помощью маркеров на поверхности. Предвидеть препятствия.
