Как спустить воздух с батареи: причины, инструкции, советы

При появлении в системе отопления пробок из воздуха, работа ее несколько ухудшается. В системе происходит плохое или неравномерное прогревание радиаторов отопления, слышен шум, хлопки. Данные неполадки приводят иногда и к гидравлическому удару, а в подобном случае система отопления может выйти из строя. Поэтому следует регулярно прислушиваться к работе отопления. Следует обязательно выполнить удаление воздуха для нормальной работы отопления.
Рассмотрим в статье как выпустить воздух из батареи отопления.

Содержание

1. Причины завоздушивания системы
2. Как понять что батарея завоздушена
3. Опасность воздушных пробок
4. Основные мероприятия позволяющие уменьшить образование воздушных пробок
5. Как спустить воздух из батарей отопления
6. Через расширительный бак
7. С помощью клапанов для сброса воздуха
8. Автоматический клапан сброса воздуха
9. Простейший вариант — сильный нагрев теплоносителя
10. Спуск воздуха из циркуляционного насоса
11. Как спустить воздух без крана
12. Спуск воздуха через термостат
13. Как стравить воздух с батарей разных типов
14. Правильное заполнение системы теплоносителем — залог хорошей работы отопления

Причины завоздушивания системы

Возможные причины появления воздушных пробок в системе отопления:

• после выполнения ремонтных работ;
• при добавлении объема теплоносителя;
• при отсутствии или неправильном монтаже элементов удаления воздуха;
• нарушена герметичность соединительных элементов;
• неправильный монтаж системы (особенно это касается при монтаже естественной циркуляции теплоносителя).

Как понять что батарея завоздушена

Первым признаком нахождения воздуха может быть более низкая температура прогрева в радиаторе отопления в верхней его части, либо стать совсем холодным.

Также можно наблюдать следующее:

• слышен шум работе отопления, шипение или бульканье;
• при простукивании радиатора, можно услышать звонкий звук;
• при большом количестве воздуха в трубопроводах, при сильном нагреве теплоносителя, части системы могут даже вибрировать.

В этих случаях необходимо сразу начинать его удаление.

Опасность воздушных пробок

Завоздушивание системы отопления довольно частое явление. Малое количество воздуха может и не влиять на эффективность работы отопления.

На трубах и в радиаторах отопления появляется известковый налет, через некоторое время пропускная способность системы уменьшается. При позднем удалении воздуха, налет на трубах может полностью перекрыть прохождение теплоносителя. В этом случае придется полностью или частично выполнять ремонт всей системы отопления.

Для чего нужен байпас в системе отопления, схема монтажа байпаса

При наличии циркуляционного насоса при наличии воздуха в системе, первым из строя часто выходит данный важный прибор.

Основные мероприятия позволяющие уменьшить образование воздушных пробок

Мероприятия, которые позволяют уменьшить образование воздушных пробок в системе отопления:

1. Выполнить правильный монтаж, т.е. соблюдать в нужном направлении уклоны трубопроводов. Выполнить тщательно монтаж радиаторов отопления.
2. При заполнении системы не следует давать сильный напор теплоносителя. Если объем системы значительный, то теплоноситель поступает довольно медленно, а при сильном напоре воды в ней образуются при заполнении воздушные пузырьки, они и способствуют появлению воздушных пробок. Не стоит торопиться при заполнении системы отопления.
3. Ненадежно выполненные точки соединения элементов способствуют протечкам теплоносителя, и воздух постепенно проникает внутрь отопительной системы.
4. Для удаления воздуха монтируются специальные сантехнические приборы.

Схемы подключения радиаторов отопления в частном доме: какую схему обвязки выбрать

Как спустить воздух из батарей отопления

Как спустить воздух из радиаторов отопления зависит главным образом от оборудования, предназначенного для отвода воздуха. Для этого можно использовать краны, заглушки, специально установленные краны Маевского, автоматические воздухоотводчики. Можно использовать циркуляционный насос, расширительный бак или термостат.

Через расширительный бак

При монтаже отопления с использованием естественной циркуляции воздух из системы может удаляться через расширительный открытый бак. Подача магистрали отопления должна быть смонтирована вертикально к баку.

Расширитель должен быть смонтирован на самой верхней части системы. В одноэтажных частных домах часто расширительный бак монтируется даже в чердачном помещении.

Особое внимание уделяется соблюдению правильных уклонов, как на магистрали подачи, так и обратки.

В данном случае воздух, который попал в систему, удаляется при работе отопления через открытый расширительный бак.

С помощью клапанов для сброса воздуха

Этот вариант применяется при закрытой циркуляции теплоносителя. В системе обязательно используется циркуляционный насос.

Здесь следует смонтировать в верхней точке открытый расширитель, а закрытого типа установить возле входа в отопительный котел на обратке.

В закрытой системе уклоны труб отопления соблюдать не обязательно, т.к. насос принудительно подает теплоноситель.

Можно отметить, что по возможности в небольшом доме можно выполнить и правильные уклоны трубопроводов, это поможет слегка обогреть жилище при отсутствии электроэнергии.

Для удаления воздуха на поворотах и верхних точках отопительной системы монтируются специальные автоматы-воздухоотводчики. Также их устанавливают в верхней части гидрострелки.



По радиаторам отопления для удаления воздуха устанавливаются краны Маевского.

Краны Маевского можно смонтировать и на батарее с естественной циркуляцией, но с нижней разводкой трубопровода.

Для удаления воздуха следует просто открыть данные краны, когда он удален, то из крана Маевского начинает выходить теплоноситель.

Автоматы-воздухоотводчики срабатывают сами при давлении, их вообще не следует трогать. Только надо следить за нормальным давлением в системы отопления.

Отметим, что автоматы-воздухоотводчики довольно чувствительны к загрязнениям теплоносителя. Следует периодически выполнять очистку (промывку) системы отопления.

Автоматический клапан сброса воздуха

Такой клапан работает в автоматическом режиме и срабатывает при наличии воздуха. Такую систему называют поплавком.



Этот клапан сброса монтируется на радиаторе. Его можно установить в вертикальном или горизонтальном положении.

Принцип работы основан на определении количестве воды, клапан спускается и воздух выходит из радиатора. Такая работа клапана предотвращает аварийные ситуации самостоятельно, даже если Вас нет дома.

Как сделать теплый водяной пол своими руками: пошаговая инструкция

Минус данного клапана заключается в том, что его работоспособность сильно зависит качества теплоносителя. И при наличии примесей, клапан выходит из строя. Для увеличения срока службы, необходимо устанавливать фильтры для очистки теплоносителя.

Поэтому такой вариант хорошо подходит для частного дома.

Простейший вариант — сильный нагрев теплоносителя

Самый простой вариант, который довольно часто можно применить. Нагрев теплоносителя можно довести до 100 градусов.

Теплоноситель при такой температуре очень быстро двигается по всему контуру отопления и происходит удаление воздушных пробок.

Спуск воздуха из циркуляционного насоса

Воздух может скапливаться как в батареях отопления, так и в циркуляционном насосе. Он может появляться в процессе работы либо после длительного летнего простоя.

Спускником воздуха системы отопления в циркуляционном насосе является специальный винт. Расположен он в центре насоса, диаметром около 10 мм, под широкую прямую отвертку.

Для спуска достаточно открутить немного винт, чтобы воздух вышел. Когда начнет течь вода, винт надо закрутить. Процедуру необходимо повторять несколько раз через каждые 10-15 минут.

Рекомендуется перед запуском отопления перекрыть краны, и открутить полностью винт. Используя отвертку прокрутить ротор двигателя несколько раз. Если это не сделать, то есть вероятность что насос выйдет из строя. Теплоноситель является смазкой для ротора.

Как спустить воздух без крана

Если на радиаторе нет крана, и не один из способов Вам не помог, то придется стравить воздух из батареи через заглушку.

К такому способу необходимо хорошо подготовиться.

Приготовьте:

• набор ключей или разводной ключ;
• ведра, тазик, половые тряпки;
• растворитель для краски, если такая процедура давно не делалась, а заглушка и радиатор хорошо окрашены;
• герметик.

Необходимо, прилагая усилия, но не сразу, попробовать открутить заглушку. Делайте это медленно. Если не получается, то используйте растворитель чтобы убрать краску.

Медленно откручивая заглушку, прислушивайтесь, не выходит ли воздух. Если услышали шипение, остановитесь и подождите пока не стравиться весь.

Выполняем монтаж системы отопления в частном доме своими руками: пошаговая инструкция

Когда весь воздух выйдет, начнет литься вода. Слейте несколько литров воды. Сливайте до тех пор, пока выходящая вода будет смешена с воздухом.

После нанесите герметик на заглушку и прикрутите ее обратно, но не сильно. Далее необходимо подождать некоторое время. Проверить, решена ли проблема. Если радиатор начал прогреваться (через несколько минут), то можно хорошо закрутить заглушку.

Спуск воздуха через термостат

Если в квартире на радиаторах отопления отсутствуют краны Маевского, но зато имеются термостаты, то можно стравить воздух через термостат.

Действовать нужно очень аккуратно, в случае повреждения прокладки придется сливать всю воду для ее замены.

Чтобы спустить воздух с батареи необходимо немного открутить крепежную гайку термостата. Откручивать медленно, как в случае с заглушкой. Когда выйдет весь, слить немного воды, которая выходит смешанная с воздухом и закрутить гайку обратно.

Как стравить воздух с батарей разных типов

Сегодня в системе отопления используются радиаторы, изготовленные из различных материалов. В зависимости от материала, рекомендуется различные устройства для стравливания воздуха.

Какие устройства лучше использовать, и как выгнать воздух из системы отопления в зависимости типов радиаторов, рассмотрим ниже.

• Алюминиевые. Так как материал очень мягкий, то такие радиаторы рекомендуется устанавливать в частном доме. Для спуска используется автоматические воздухоотводчики.
• Стальные. Прочный материал выдерживает монтаж кранов Маевского, терморегуляторов для батарей отопления. Можно также устанавливать автоматические клапаны.
• Биметаллические. Такой вид радиаторов можно встретит и в частном доме и многоэтажных домах. Могут снабжаться кранами Маевского. Если условия позволяют, также могут комплектоваться автоматическими клапанами.
• Чугунные. Материал очень хрупкий, поэтому монтаж устройств для спуска воздуха нужно устанавливать с осторожностью. Можно использовать краны, болтовые клапаны. Или, используя специальный переходник, установить кран Маевского.
• Медные. Очень дорогой вид радиаторов, который требует к себе особого обращения. Для спуска воздуха используются устройства, схожие по принципу работы с краном Маевского.
• Стравливание воздуха в старых домах с чугунными радиаторами. Если Вы встретили старые чугунные радиаторы, то для спуска используется обычный водопроводный кран или обычная заглушка. Для удаления воздуха необходимо просто открыть кран до момента появления воды.

Правильное заполнение системы теплоносителем — залог хорошей работы отопления

Заполнение системы по шагам:

• работа начинается с нижней точки на обратке системы отопления, возле отопительного котла должен быть смонтирован кран;
• на аварийный отвод расширительного бака надевается шланг в случае перелива (шланг выводится за пределы дома или в канализационную систему), расширитель заполняется только на 50-70% своего объема;
• небольшим напором подается водопроводная вода при открытии данного крана;
• после заполнения отопительной системы закрывается кран возле обратки;
• выполняется удаление воздуха с помощью кранов Маевского по всей отопительной системе;
• включается отопительный котел;
• проверяется прогрев всей системы отопления;
• при обнаруженных неполадках дополнительно производится удаление воздушных пробок с помощью кранов Маевского;
• в течении нескольких дней при работе отопительной системы проверяется нагрев приборов отопления, иногда приходится несколько раз удалять воздушные пробки с помощью кранов Маевского;
• в закрытой циркуляционной системе необходимо довести давление до 2 бар, после удалить воздух, как описано выше. Одновременно добавлять теплоноситель до нужного давления, эту операцию проще выполнять с помощником.

Своевременное удаление воздуха из отопительной системы продлевает срок ее эксплуатации и способствует комфорту в доме в холодное время года.

Как «запустить» батарею в городской квартире и спустить воздух из радиатора

Запуск холодной батареи и избавление от воздушной пробки многие назовут довольно простым занятием. Однако это утверждение верно, если радиатор оснащён работающим устройством для избавления от воздуха в нём. Иногда такое устройство отсутствует, или конструкция требует применения специальных инструментов. Вдобавок для достижения положительного результата важно знать, когда нужно стравливать воздух и как много требуется слить воды из батареи.

Признаки образования воздушных пробок в радиаторах отопления проявляются сразу. Здесь не нужно быть большим специалистом, чтобы понять, что наступила необходимость избавиться от воздуха в радиаторе отопления методом его стравливания. Поскольку воздух служит своеобразным изолятором тепла, в том месте, где он скапливается внутри батареи, секции не прогреваются, и это легко можно определить, просто прикоснувшись к радиатору. Также о наличии воздуха довольно ярко извещает бульканье в батареях при включённом отоплении. При появлении этих симптомов надо спустить воздух с батареи в квартире, после чего работоспособность отопления восстановится.

Самым простым и распространенным узлом для развоздушивания отопления является кран Маевского. Почти всегда он входит в комплект современных радиаторов отопления, и устанавливают его на одной из верхних пробок батареи.

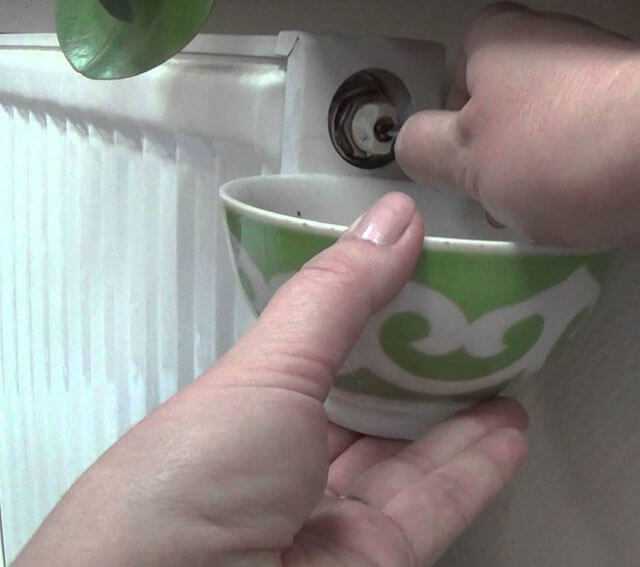

Чтобы краном Маевского спустить воздух из батареи, нужно выполнить следующие действия:

• конструкция клапана Маевского включает в себя шток крана, который необходимо поворачивать, открывая и закрывая батарею, а также отверстие для выхода воздуха и воды. Перед началом стравливания воздуха нужно убедиться, что это отверстие находится в нижнем положении. Если оно «смотрит» вбок или вверх, поверните корпус крана Маевского, чтобы воздух и вода стекали вниз.

• для защиты стены участок батареи возле крана можно обернуть тряпкой, хорошо впитывающей воду. Она предотвратит разбрызгивание воды по комнате. Под сливное отверстие подставляют ёмкость объёмом не менее 1,5-2 литров. Идеально подходят пластиковые бутылки с отрезанной верхней частью;
• шток крана Маевского следует откручивать очень медленно, используя шлицевую отвёртку, ключ или прилагающуюся к крану рукоятку. Откручивайте шток до тех пор, пока не появится шипение выходящего из радиатора воздуха. Если механизм крана от возраста «прикипел», нельзя пытаться сорвать его чрезмерным усилием. Шток пытаются аккуратно расшатать лёгкими нажатиями в разные стороны. Если клапан Маевского не удаётся провернуть, вероятно, придётся полностью перекрывать подачу воды в радиатор, выкручивать кран из батареи и менять его на новый;

• после того как из отверстия зашипит воздух, дождитесь появления ровной струи воды, в которой не будет пузырьков воздуха. Вода при этом вытекает из крана Маевского почти без шума. Обычно для запуска батареи достаточно слить до 2 л теплоносителя. Иногда приходится сливать немного больше, если в вашей отопительной системе скопилось много воздуха;
• дождавшись ровной струи из крана Маевского, его можно закручивать и подождать около 10 минут, после чего проверить, нагрелась ли ваша батарея, и полностью ли прогреваются все её секции. Если батарея не прогревается полностью или частично, процесс спуска воздуха можно повторить;

• после завершения всех работ, удостоверьтесь, что вы надёжно перекрыли шток крана Маевского, и даже крошечных протечек воды из радиатора у вас нет.

Важно!

Чаще всего батареи отопления снабжаются запорной арматурой. На верхней и нижней трубе веред батареей устанавливаются шаровые краны, которые позволяю т частично или полностью перекрыть поступление горячей воды в ваш радиатор. Почти во всех многоквартирных домах в нашей стране циркуляция воды в трубах центрального отопления осуществляется по принципу «верхнего розлива», при котором горячая вода сначала подаётся на чердак дома, а затем спускается по стоякам вниз.

Такой способ подачи воды используется в высотных домах с этажностью выше девяти и массово применялся приблизительно до середины 80-х годов прошлого века.

В этом случае перед тем, как вы начнёте спускать воздух через клапан Маевского, вам необходимо перекрыть верхний запорный кран на батарее. То есть тот кран, через который вода подаётся в радиатор. Нижний кран, через который вода уходит обратно в стояк, закрывать не нужно.

Следующая статья: Как согреть квартиру, пока не включат отопление: 12 простых и доступных всем способов
Предыдущая статья: Как добавить в интерьер тепла и уюта: 7 осенних идей декора

Удаление воздуха из систем отопления: вентиляция

Появление воздушных пробок в системе отопления сопровождается неравномерным нагревом приборов и тревожным шумом в трубопроводе. Теплоноситель движется по контуру «рывками», повышается вероятность гидроудара. Согласитесь, любому здравомыслящему хозяину хотелось бы исключить эти явления.

Устранить и предотвратить вышеуказанный негатив позволяет простое действие – удаление воздушных пробок из системы отопления. Как это сделать? О том, как правильно собрать схему, какие приборы следует установить, чтобы воздух удалялся своевременно, вы узнаете из нашей статьи.

Информация, представленная для ознакомления, основана на нормативной документации. Мы описали все возможные методы, применяемые против образования воздушных заторов. Для оптимизации восприятия материал дополнен фотоподборками, схемами, видео.

Содержание статьи:

• Чем опасны воздушные пробки?
• Причины избытка воздуха
• Способы удаления воздуха из системы
  • Способ №1 — соблюдение правил монтажа
  • Способ №2 — установка воздухоотводчиков
  • Способ №3 — сильный нагрев теплоносителя
• Заполнение контура отопления теплоносителем
• Выводы и полезное видео по теме

Чем опасны воздушные пробки?

Попадание воздуха — явление очень распространенное. И вы должны ответить на него немедленно. Хотя некоторое количество воздуха в системе может показаться неопасным, оно часто вызывает более серьезные проблемы.

А иногда воздушность радиатора или труб позволяет выявить поломки или недочеты в монтаже системы отопления.

Наличие воздушных пробок обычно проявляется в виде неравномерного нагрева отдельных элементов системы, например, радиаторов.

Если устройство заполнено теплоносителем лишь частично, его работу сложно назвать эффективной, так как часть тепловой энергии помещение не получает, т.е. не прогревается.

Если верхняя часть радиатора отопления остается холодной, а прогревается только его нижняя часть, скорее всего прибор завоздушен, необходимо стравить воздух

Если в патрубках скопился воздух, он мешает нормальному продвижению теплоносителя. В результате работа системы отопления может сопровождаться довольно сильным и неприятным шумом.

Иногда часть системы начинает вибрировать. Наличие воздуха в контуре активирует различные химические процессы, например, может вызвать разложение гидрокарбонатных соединений кальция и магния.

Это приводит к образованию углекислого газа, который нарушает кислотно-щелочной баланс теплоносителя. Повышенная кислотность способствует усилению коррозионного воздействия на элементы системы отопления, что может привести к заметному сокращению срока их службы.

Кроме того, химические процессы, протекающие под воздействием высокой температуры, вызывают отложение известняковых отложений на стенках труб и радиаторов, создавая плотный налет.

В результате уменьшается просвет трубы, изменяются характеристики системы отопления, она работает с меньшим КПД. Большое количество известкового налета может полностью забить трубы, их придется прочистить или даже полностью заменить.

Наличие воздуха в автономной системе отопления может свидетельствовать о процессах, способствующих появлению шлама и засорению труб контура отопления

Если в , наличие воздуха в системе может отрицательно сказаться на ее работе. Подшипники этого устройства рассчитаны на постоянное пребывание в водной среде. При попадании воздуха в насос подшипник будет работать в режиме сухого хода, что приведет к его перегреву и поломке.

Причины избытка воздуха

Существует множество причин появления воздуха; полностью избежать этого явления достаточно сложно. Тем не менее необходимо изучить факторы, под влиянием которых образуются воздушные заторы в системе отопления, чтобы свести к минимуму их влияние на систему.

Чаще всего в систему попадает воздух:

• если отопление изначально было установлено неправильно;
• при несоблюдении правил заполнения отопительного контура водой;
• при нарушении герметичности соединения отдельных элементов системы;
• при отсутствии или неправильном использовании в системе устройств для вентиляции;
• после ремонтных работ;
• при восстановлении потерянного объема охлаждающей жидкости с использованием холодной воды.

Неправильный монтаж системы отопления приводит к ее завоздушиванию в тех случаях, когда трубы проложены с неправильным уклоном, образуют петли и т. д. Такие участки лучше всего отслеживать еще на этапе проектирования автономной системы отопления.

Заполнение контура водой должно производиться по принципу: чем больше объем теплоносителя, тем ниже скорость его поступления в систему. Если вода поступает слишком быстро, на определенных участках она может стать самопроизвольным вариантом гидрозатвора, мешая естественному процессу вытеснения воздуха из контура.

Местами часто возникают протечки. Иногда трещина настолько мала, что вытекающая из нее вода практически сразу испаряется. Отверстие остается незамеченным, и через него постепенно проникает воздух, который замещает потерянный объем воды.

Небольшой зазор, через который вытекает вода, может стать причиной попадания воздуха в контур отопления и стать причиной воздушных заторов

Поскольку так или иначе контур все же может быть завоздушенным, при проектировании отопления необходимо предусмотреть установку специальных устройства, предназначенные для стравливания воздуха из системы отопления. Если такие воздухоотводчики уже есть, но не дают нужного эффекта, возможно, часть из них сломана и требует замены.

Бывает и так, что устройства для удаления воздуха малоэффективны из-за их неправильной установки или недостаточного количества. Неизбежно воздух попадет в систему после ее ремонта. В этом случае обязательно придется проводить мероприятия по проветриванию.

Растворенный в воде воздух поступает в систему отопления при заполнении контура. При нагреве выделяется в виде мелких пузырьков, из которых образуется воздушная пробка

При потере детали ее необходимо восполнить. Пресная вода, в отличие от уже находящейся в системе, содержит некоторое количество растворенного в ней воздуха. При нагревании выделяется в виде мелких пузырьков и скапливается, образуя пробки.

Если в систему залили свежую охлаждающую жидкость, через некоторое время не помешает убедиться, что она нигде не завоздушена.

Способы удаления воздуха из системы

Итак, во избежание завоздушивания системы отопления, необходимо правильно ее спроектировать и установить, своевременно без лишней спешки очищать и заправлять теплоносителем.

И даже в этом случае в системе все равно может появиться одна или несколько воздушных пробок. Что делать в этом случае? Процедура во многом зависит от конструктивных особенностей системы отопления.

Способ №1 — соблюдение правил монтажа

В схемах с естественной циркуляцией теплоносителя на верхней разводке удаление воздуха осуществляется через . При установке такой системы подводящая магистраль устанавливается так, чтобы она поднималась вертикально к баку.

Бак, обеспечивающий возможность расширения теплоносителя при отоплении, размещается в самой высокой точке системы, что обеспечивает естественное продвижение жидкости по контуру отопления.

Галерея изображений

Фото

Кран Маевского представляет собой небольшое устройство с поворотным механизмом, открывающим/закрывающим канал для удаления скопившегося в аккумуляторе воздуха кран

Устаревшие чугунные батареи также оснащались клапанами для стравливания воздуха, но после нескольких циклов покраски такой клапан открывался с трудом или вообще невозможно

Ручные воздухоотводчики монтируются на радиаторах верхних этажей с вертикальная разводка, на каждый радиатор в насосных системах с горизонтальной разводкой

Устройство для отвода воздуха устанавливается на радиаторные полотенцесушители, подключенные к отопительным контурам

В положении, необходимом для стравливания воздуха, кран Маевского приводится в действие поворотом ключа или отвертки

Выпуск воздуха осуществляется через кран Маевского до воды вытекает из водонагревательного прибора

После удаления лишнего воздуха из системы отопления кран поворачивается в обратную сторону, чтобы перекрыть канал отвода воздуха

Ручной воздухоотводчик для радиаторов

Биметаллическое оборудование

Ручной воздухоотводчик-прекурсор

Кран Маевского в эксплуатации

Установка воздухоотводчика на полотенцесушитель

Ключ управления воздухоотводчиком

Утечка воды является сигналом для остановки прокачки

Механический воздухоотводчик закрыт

Обратная линия также должна быть установлена ​​с уклоном, способствующим естественному движению потока охлаждающей жидкости.

При правильном монтаже системы воздух, поступающий в контур, будет постепенно вытесняться горячей водой вверх и выходить из трубопровода через поверхность расширительного бака, свободно сообщающуюся с атмосферой.

Способ №2 — установка воздухоотводчиков

Схема удаления воздуха из контуров принудительной циркуляции отличается от предыдущего типа. В верхней точке такой системы устанавливается открытый расширительный бак, а закрытый ставится перед входом в обратный котел.

В такой системе линия подачи не должна иметь уклона, т.к. движение теплоносителя стимулируется насосом и используются другие устройства для сброса воздушных пробок.

Для удаления воздуха из системы устанавливаются специальные автоматические воздухоотводчики, которые устанавливаются в самых высоких точках системы и на поворотах трубопровода.

Чтобы снять заглушки с радиаторов, нанесите . Таким же образом удаляется воздух из отопительного контура с естественной циркуляцией, но с нижней обвязкой.

При правильном монтаже процедура удаления лишнего воздуха из системы очень проста, она сводится к открытию соответствующих кранов и закрытию их после выхода образовавшихся в системе отопления воздушных пробок. Автоматические воздухоотводчики вообще не нужно открывать. Они работают при изменении давления.

Галерея изображений

Фото

Автоматический воздухоотводчик стравливает воздух из системы без участия его владельцев

Внутри автомата размещен поплавок, который при скоплении воздуха в корпусе перемещается и открывает клапан для выпуска воздуха

Поскольку при кипячении воды воздух поднимается вверх, необходимо оборудовать все самые высокие точки систем отопления или их участков устройствами для отвода воздуха

Автоматические воздухоотводчики устанавливаются там, где есть вероятность скопления воздуха. В системах с верхней разводкой оборудуются стояками

В отопительных контурах с нижней разводкой автоматы часто ставят на радиаторах вместо кранов Маевского

Поплавковые воздухоотводчики монтируют на коллекторах нагретого теплоносителя и на обратку

В сложных отопительных контурах в сборе с несколькими витками трубопровода , каждый поворот стараются оборудовать автоматическими воздухоотводчиками во избежание образования воздушных пробок

В закрытых системах, независимо от их типа разводки и сложности конструкции, воздухоотводчики устанавливаются в обязательном порядке, т. к. группа безопасности

Автоматический воздухоотводчик типа

Принцип управления поплавковым клапаном

Расположение поплавкового устройства в высшей точке системы

Установка на магистральном трубопроводе

Автоматический воздухоотводчик в нижней схеме подключения

Размещение в сложных контурах

Воздухоотводчик в составе группы безопасности

Закрытые контуры отопления в обязательном порядке дополняются автоматическими воздухоотводчиками.

Устанавливаются по всему контуру в определенных точках, что позволяет удалять воздушную пробку из контура локально, не дожидаясь движения воздуха в верх системы. Такая схема получила название многоступенчатой ​​системы деаэрации.

Идея состоит в том, чтобы обеспечить выпуск воздуха для каждой части отопительного контура. Обычно каждый радиатор снабжен ручным воздухоотводчиком, например краном Маевского.

Если радиатор горячий снизу и при этом его верхняя часть остается холодной, то из него необходимо удалить скопившийся воздух.

Если даже после прокачки воздуха через кран Маевского радиатор прогревается неравномерно, возможно, прибор следует снять и промыть или заменить на новый

Для этого вам понадобится гаечный ключ или отвертка, а также емкость для сбора воды и тряпка для пола. С помощью инструментов кран Маевского вскрывают и подставляют под него контейнер. Воздух выходит с характерным шипением.

При снятии заглушки из крана Маевского потечет вода. Теперь кран можно закрыть. В большинстве случаев эта нехитрая процедура позволяет восстановить равномерное распределение охлаждающей жидкости по всему радиатору.

Воздухоотводчики автоматические горизонтального и вертикального типа. Их устанавливают в местах, где вероятность застоя воздуха наибольшая. Это могут быть участки, где труба отопления делает поворот, петлю и т. д.

Воздушность системы отопления более характерна для верхних этажей здания, поэтому особое внимание следует уделить установке здесь устройств для вентиляции воздуха.

На данной схеме показаны места установки устройств для удаления воздуха из системы отопления: воздухоотводчик автоматический и кран Маевского

При использовании воздухоотводчиков автоматических важно следить за уровнем давления в системе. Кроме того, такие устройства имеют повышенную чувствительность к загрязнениям.

Для продления срока службы автоматических воздухоотводчиков необходимо установить качественные фильтры и регулярно промывать отопительный контур.

Автоматические устройства для удаления воздуха необходимы при установке закрытых систем отопления. Их установка позволяет быстро и без участия человека устранять воздушные пробки

Для определения места, в котором скопился воздух, радиаторы и патрубки для начала просто ощупываются. Там, где температура нагрева заметно ниже, обычно имеется воздушная пробка.

Еще один способ определить место с воздухом — постучать по контуру. Используется небольшой металлический предмет, которым наносят точные удары. В местах скопления воздуха звук будет более звонким.

Способ №3 — сильный нагрев теплоносителя

Иногда для естественного удаления лишнего воздуха из отопительного контура достаточно сильно нагреть теплоноситель. Высокая температура стимулирует процесс выпуска воздуха и его движение по системе. Нагрев воды в системе отопления допускается до 100 градусов.

На этой схеме показан сепаратор воздуха. Это устройство позволяет удалять из контура отопления не только воздух, но и загрязнения

Если в системе вновь и вновь наблюдается образование воздушных пробок, следует осмотреть все соединения на герметичность.

Рядом с местом образования скопления воздуха почти наверняка обнаружится небольшая щель, из которой незаметно вытекает вода и в которую просачиваются пузырьки воздуха. Заделка такого зазора или трещины решит проблему.

Галерея изображений

Фото

Вместо крана Маевского и поплавкового воздухоотводчика систему отопления можно оснастить воздухоотделителем, работающим на основе закона Генри

В этом устройстве из воды выделяются пузырьки воздуха

Для продления срока службы сепаратора производители устройств рекомендуют вводить его в систему перед насосом

При возможности загрязнения шламом СОЖ устройство устанавливается в сеть, выполняющая функции сепаратора и десламатора

Сепаратор воздуха на участке трубопровода

Сепаратор в системе отопления

Оптимальное расположение

Симбиоз сепаратора и деслалятора

Наиболее уязвимыми к воздушным пробкам считаются. Взаимодействие горячей жидкости с материалом устройства вызывает развитие коррозионных процессов, которые сопровождаются выделением газообразных веществ.

Если завоздушивание такого радиатора наблюдается снова и снова, есть смысл заменить его на более современный прибор с внутренним антикоррозийным покрытием.

Заполнение контура отопления теплоносителем

Для правильной работы системы отопления ее необходимо промыть, а затем повторно заполнить водой. Часто на этом этапе происходит подсос воздуха в контур. Это связано с неправильными действиями при заполнении контура. В частности, воздух может быть захвачен слишком быстрым потоком воды, как упоминалось ранее.

Схема расширительного бачка открытого контура отопления позволяет получить представление о порядке заполнения такой системы теплоносителем после промывки

Кроме того, также способствует более быстрому удалению той части воздушных масс, которые растворены в теплоносителе. Для начала имеет смысл рассмотреть пример заполнения открытой системы отопления, в высшей точке которой находится расширительный бачок.

Такой контур следует заполнять охлаждающей жидкостью, начиная с его нижней части. Для этих целей в нижней части системы устанавливается запорная арматура, через которую в систему подается водопроводная вода.

В правильно устроенном расширительном баке есть специальная трубка, предохраняющая его от переполнения.

На эту трубу следует надеть шланг такой длины, чтобы второй его конец был выведен на площадку и находился вне дома. Перед заполнением системы позаботьтесь о котле. Рекомендуется отключить его на это время от системы, чтобы защитные модули этого блока не сработали.

После завершения этих подготовительных мероприятий можно приступать к заполнению контура. Кран в нижней части контура, по которому течет водопроводная вода, открыт, так что вода очень медленно заполняет трубы.

Рекомендуемый расход при наполнении должен быть примерно в три раза меньше максимально возможного. Это означает, что клапан следует перекрывать не полностью, а только на одну треть просвета трубы

Медленное заполнение продолжают до тех пор, пока вода не потечет через переливной шланг наружу. После этого должен закрыться. Теперь нужно пройтись по всей системе и открыть кран Маевского на каждом радиаторе, чтобы стравить воздух.

После этого можно снова подключить котел к системе отопления. Эти краны также рекомендуется открывать очень медленно. Во время заполнения котла теплоносителем слышен шипящий звук защитного клапана для выпуска воздуха.

Это нормальное явление. После этого снова нужно в таком же медленном темпе доливать воду в систему. Расширительный бачок должен быть заполнен примерно на 60-70%.

После этого необходимо проверить работу системы отопления. Включается котел и нагревается система отопления. Затем исследуются радиаторы и трубы, чтобы определить места, где нет или недостаточно тепла.

Недостаточный прогрев свидетельствует о наличии воздуха в радиаторах, необходимо снова стравить его через краны Маевского. Если процедура заполнения контура отопления теплоносителем прошла успешно, не расслабляйтесь.

Еще как минимум неделю следует внимательно следить за работой системы, следить за уровнем воды в расширительном бачке, а также проверять состояние труб и радиаторов. Это позволит вам быстро решить проблемы.

Таким же образом заполняют теплоносителем системы закрытого типа. Вода также должна подаваться в систему на небольшой скорости через специальный кран.

Заполнить замкнутую систему отопления рабочей жидкостью (теплоносителем) можно самостоятельно. Важно для этого вооружиться манометром

Но в таких системах важным моментом является контроль давления. При достижении отметки в два бара перекрыть воду и стравить воздух со всех радиаторов через краны Маевского. При этом давление в системе начинает снижаться. В контур необходимо добавить немного охлаждающей жидкости, чтобы на уровне двух бар.

Выполнение обеих этих операций в одиночку затруднительно. Поэтому рекомендуется заполнить замкнутый контур помощником. Пока один набирает воздух из радиаторов, его напарник контролирует уровень давления в системе и тут же корректирует его. Совместная работа повысит качество данного вида работ и сократит их время.

Выводы и полезное видео по теме

Видео №1. Наглядная демонстрация процесса удаления лишнего воздуха из радиатора с помощью крана Маевского:

Видео №2. Как стравить воздух из контура отопления, что не выходит через вентиляционное отверстие:

Попадание воздуха в систему отопления снижает ее эффективность и может привести к повреждению некоторых компонентов .

Чтобы успешно справиться с этой проблемой, следует изначально правильно установить отопление или исправить имеющиеся недостатки. Кроме того, необходимо установить устройства для отвода воздуха и соблюдать правила эксплуатации систем отопления.

Если у Вас возникнут вопросы при ознакомлении с предоставленной информацией, пишите в комментариях. Ждем ваших рассказов о собственном устройстве отопления, об установке устройств для удаления воздуха из системы. Приглашаем комментировать материал в блоке под текстом статьи.

кто должен это делать и как поменять самостоятельно

Содержание статьи:

• Кому следует менять батареи в квартире
• Почему вам может понадобиться замена
• Инструменты и материалы, необходимые для замены
• Самостоятельный демонтаж радиаторов
• Установите новые батареи
• В какое время выполнять работу
• Возможна ли замена без отключения стояка
• Время процедуры

Многим жителям города знакома ситуация, когда после начала отопительного сезона долгожданного тепла в доме не наблюдается. При этом соседи говорят, что у них есть тепло. Виноват в сложившейся ситуации не Энергосбыт, а люди, допустившие ошибки при установке или замене радиаторов отопления в квартире. Ситуация не простая, неприятная, но вполне решаемая. В большинстве случаев, чтобы перестать мерзнуть, нужно менять батареи или центральный стояк, проходящий через этажи. При этом необходимо учитывать ряд нюансов, связанных с технической и юридической стороной данного вопроса.

Кто должен менять батареи в квартире

При автономном теплоснабжении домовладелец должен менять батарею

Замена батарей отопления в квартире в многоэтажном доме – мероприятие, требующее тщательной подготовки. В соответствии с действующим законодательством одним из его этапов является уточнение сведений о принадлежности теплового контура. В большинстве случаев система, если не установлен частный автономный котел, является общественным достоянием, с которым запрещается производить какие-либо самостоятельные действия, за исключением стравливания воздуха.

В случае сомнений пишите заявление в управляющую компанию и ждите заключения экспертизы. Осуществляется путем изучения строительно-технической документации и осмотра коммуникаций.

На основании обследования делаются выводы такой направленности:

1. Способ обслуживания жилых помещений в квартире и их отношение к общей сети
2. Наличие или отсутствие отдельного стояка, предназначенного для обогрева только одного объекта.

В случае самостоятельной поставки жилья собственник вправе произвести замену отопления самостоятельно. Что касается части общих коммуникаций, то ремонт и монтаж радиаторов может производить только мастер, имеющий право доступа к запорной и регулирующей арматуре.

Для чего может понадобиться замена

Основной причиной замены радиаторов является их неисправность

В большинстве случаев отсутствие тепла в отопительный период связано с неисправностями коммуникаций и нагревательных элементов. Чтобы получить это подтверждение, вам нужно пойти к соседям или спуститься в подвал. Рука сразу почувствует разницу температур.

Причины замены батарей отопления:

1. Засорение каналов грязью и строительным мусором. Инородные тела появляются в трубах после проведения ремонта на теплотрассе открытым способом.
2. Отложения кальция. Это явление характерно для зданий и коммуникаций, возраст которых составляет несколько десятков лет. Суженные каналы замедляют движение теплоносителя и он быстро остывает.
3. Необходимость изменения дизайна помещения, к которому не подходит старое отопительное оборудование — неопрятные чугунные изделия, покрытые несколькими слоями облупившейся краски.
4. Появилась утечка. Это опасное явление, свидетельствующее о коррозии и износе металла или начале разрушения прокладок. Требуется срочная замена радиаторов отопления, так как дыра может быстро расшириться и произойдет массовое затопление соседей.
5. Для предотвращения. Регулярно меняйте нагревательные элементы в соответствии с инструкциями производителей.

Для замены радиаторов рекомендуется обращаться к профессиональным подрядчикам. Установить батареи самостоятельно можно только при наличии необходимых навыков и оборудования для проведения данной процедуры.

Инструменты и материалы, необходимые для замены

Инструменты для замены радиатора

Для замены устаревшего отопительного оборудования необходимо иметь в своем распоряжении набор инструментов и принадлежностей, которые потребуются для снятия, ремонта и установки отопителей.

Для работы потребуются:

• газовый ключ;
сварочный аппарат
• ;
• пассатижи сантехнические;
молоток
• ;
ядро
• ;
перфоратор
• ;
• болгарка с отрезным диском по металлу;
• Метчики и плашки для нарезания резьбы;
паяльник
• для сварки полипропиленовых труб;
• ножницы для резки профилей из ППР;
• рулетка;
• уровень;
маркер
• ;
• строительные перчатки;
• защитные очки;
• респиратор.

Типы радиаторов отопления

Для установки нового отопительного оборудования необходимо приобрести:

• радиаторы, одобренные управляющей компанией;
• кронштейны для подвешивания аккумуляторов;
• Шаровые краны;
• Метчики Маевского для устранения воздушных пробок;
• заглушек;
пакля
• или лента ФУМ;
трубы
• , соответствующие техническим условиям;
• комплект арматуры для электропроводки.

Так как смена обогревателей сопровождается разливом воды, запаситесь тряпками для аварийного сбора. Это предотвратит неприятные ситуации с порчей напольного покрытия или затоплением соседей.

Самостоятельный демонтаж радиаторов

Ослабление резьбовых соединений на входе в радиатор

Перед демонтажем старого оборудования следует рассмотреть целесообразность замены внутренней проводки. Трубы могут быть забиты известковым налетом и грязью, особенно в местах соединений и поворотов. Вместо них целесообразно установить современные полипропиленовые секции.

Извлечение аккумуляторов выполняется следующим образом.

1. Отвинчивание резьбовых соединений на входе в радиатор. Если стык не поддается, его можно прогреть горелкой. Если изделие подлежит утилизации, его просто отрезают от трубы.
2. Аккумулятор аккуратно снят с кронштейнов. Для облегчения дальнейшей транспортировки из него необходимо слить воду. Выбрасывать демонтированный элемент не стоит, так как его можно выгодно сдать на металлолом в ж/д приемный пункт.
3. Трубы обрезаются на расстоянии 15-20 см от стояка. На концах делается резьба, к которой прикручиваются переходные штуцеры для пластиковой проводки.
4. Для улучшения теплоотдачи утеплителей в проем, где они будут висеть, крепится вспененный пенофол. Предварительно основание очищают от мусора и грунтуют. Это обеспечит равномерное распределение потока нагретого воздуха по всему помещению.

При проведении работ по резке и сварке металлов рекомендуется защищать стены и полы фанерными или картонными щитами, смоченными водой. Искры могут повредить отделку и стать причиной возгорания.

Установка новых батарей

Схема установки батарей

Перед началом установки нового отопительного оборудования вынесите из помещения снятые изделия, чтобы они не мешали работе. Полы нужно застелить плотным материалом, чтобы не поцарапать их острыми гранями утеплителей.

Дальнейшие работы ведутся в следующей последовательности:

1. Разметка под монтажные кронштейны. Расстояния указаны в инструкции, прилагаемой к изделиям. Вертикаль и горизонталь проверяются с помощью уровня.
2. Сверление отверстий. В них вставляются пластиковые дюбели и вкручиваются держатели. Здесь нужно выдерживать точное расстояние до стены, чтобы утеплители точно и прочно становились в пазы.
3. Монтаж радиаторов на кронштейны. Если выбор сделан в пользу изделий из чугуна, лучше пригласить помощника, так как батареи очень тяжелые.
4. Изготовление проводки. Для этого используется сварка металла или паяльник для полипропилена. Перед входом в радиатор обязательно нужно поставить шаровой кран.
5. Изготовление приводов, их подключение к входным и выходным отверстиям. После этого вся система собирается и закольцовывается.
6. Монтаж крана Маевского. Делается это на верхних этажах, где заканчивается стояк. Сменная часть ввинчивается вместо заглушки в верхней части батареи напротив вставки. Кран нужен для стравливания воздуха после подачи в систему.
7. Крепление колпачков. Их помещают в неиспользуемые концы радиаторов, делая их герметичными. Для достижения большей надежности стоит намотать на резьбу паклю или ФУМ-ленту.

Первоначальный тест рекомендуется проводить перед подачей воды, чтобы избежать аварийной ситуации. Для этого используйте щетку и мыльный раствор. Закрученные пузыри укажут на наличие некачественных стыков. Такие узлы нуждаются в переделке и повторном осмотре.

В какое время проводить работы

Пример заявки на замену радиатора

Допускается замена фрагментов системы отопления в весенне-осенний период после слива воды из трубопровода. В это время ремонтные работы не доставят другим хлопот. После проведения всех мероприятий герметичность контура проверяют с помощью специального оборудования путем нагнетания сжатого воздуха в стояк и контроля за поддержанием в нем постоянного давления. Эта услуга платная, но ущерб от затопления соседей может быть в сотни раз дороже.

Поскольку деятельность коммунальных служб расписана на месяцы вперед, заявку на оказание специальных услуг необходимо подавать заранее. В противном случае вам придется производить замену отопительных приборов самостоятельно, без разрешения, на свой страх и риск. Стоит учитывать, что в случае аварийной ситуации вам придется оплатить ремонт соседям и штраф от управляющей компании.

Возможна ли замена без отключения стояка

В соответствии с действующими нормами аккумуляторы можно менять только в межсезонье. Но никто не может гарантировать, что в отопительный сезон не возникнет ЧП.

Варианты действий в таких случаях:

• Перед входом шаровой кран. Поток воды перекрывается, после чего можно смело откручивать радиатор от подачи и обратки. Затем его ремонтируют или меняют на новое изделие.
• Шаровые краны отсутствуют. Стояк перекрывается, вода стекает. Трубы разрезаются, к ним прикручивается запорная арматура.
