Как проверить светодиод тестером — прозвонить мультиметром?

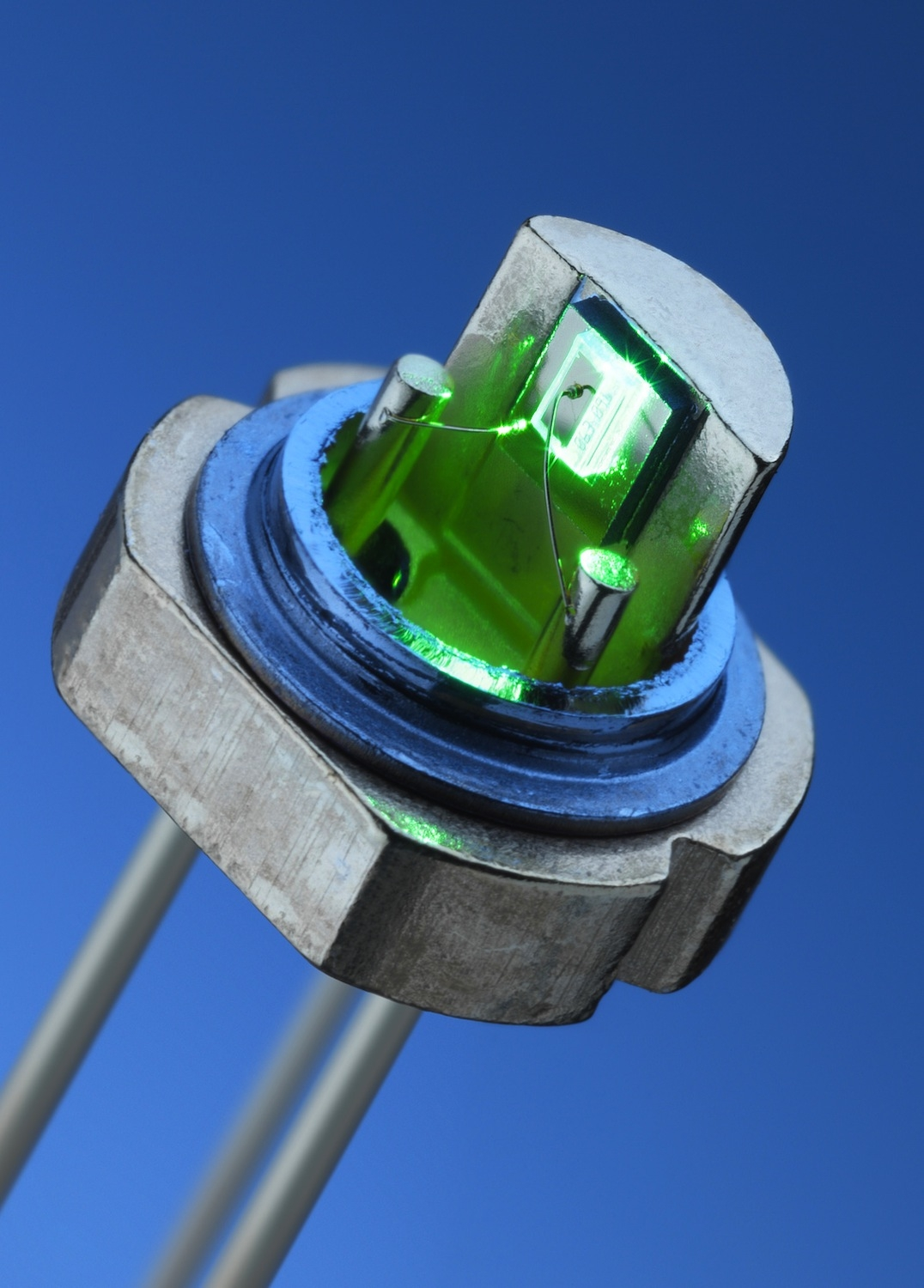

Светодиод – полупроводниковый прибор, по своей структуре напоминающий обычный диод. Поэтому проверить его можно как обычный диод — включением в прямом направлении, т.е. между анодом и катодом приложить положительное напряжение. Проверка не составит труда, если есть на руках обычный тестер. В отличие от обычных кремниевых диодов, прямое напряжение на которых составляет 0,6…0,7 В, светодиод имеет гораздо большее значение этого параметра. В зависимости от цвета и материала, красные имеют напряжение – 1,5…2 В, зеленые – 1,9…4 В, белые – около 3…3,5 В. Эта информация указана в документации производителя.

Еще одной особенностью светоизлучающего диода от обычного – низкое обратное напряжение, которое превышает прямое всего на несколько вольт. Это повышает риск выхода прибора из строя при неправильном включении или вследствие электростатического разряда. Как убедиться в исправности светодиода, прежде чем смонтировать его на плату?

Практически любой цифровой тестер (или мультиметр, кому как больше нравится) позволяет быстро проверить светодиод на работоспособность.

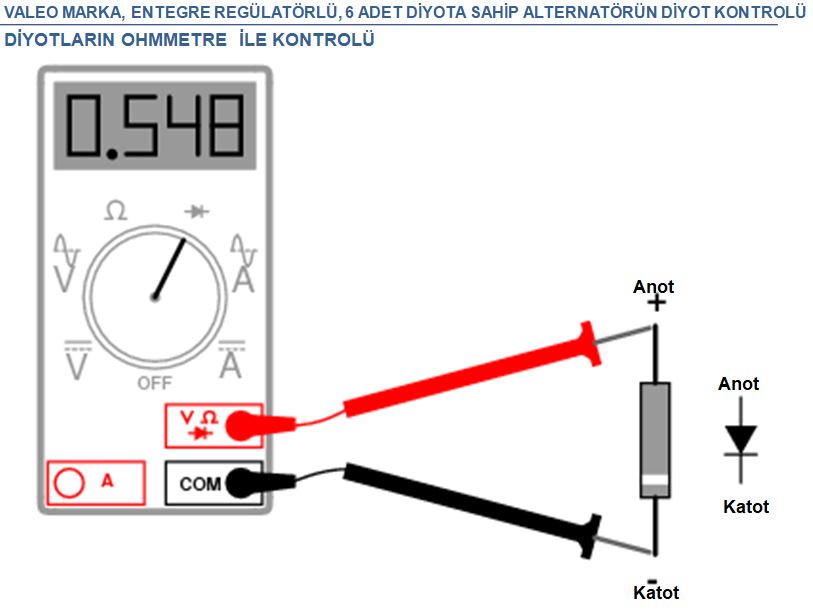

В простейшем случае, чтобы прозвонить светодиод, нужно включить мультиметр в режим проверки диодов, как показано на рисунке ниже.

Далее определим полярность включения. У выводных светодиодов катод обычно короче анода. Если выводы одинаковой длины (кто-то «заботливо» обкусил), то смотрим на просвет. На рисунке видно, что внутри самого корпуса располагаются два электрода, обычно тот который большего размера – катод, но это не всегда так, поэтому не стоит брать это за правило.

Остается только подключить тестер к выводам светодиода. Красный щуп к аноду, черный – к катоду (если, конечно, у вас стандартные цвета щупов). Исправность определяется по свечению.

Этим же способом можно проверить и мощный светодиод. Такие обычно смонтированы на плату с металлической подложкой (MCPCB). Полярность обычно подписана рядом с контактными площадками. Если нет, тогда наугад. Вероятность повредить светодиод тестером очень мала – не та мощность.

Еще проще и удобнее прозвонить выводные светодиоды, если в мультиметре есть функция проверки транзисторов. В этом случае нужно всего лишь вставить в соответствующий разъем выводы. Для секции NPN: анод в отверстие С (коллектор), катод в E (эмиттер). Для секции PNP – с точностью до наоборот. Наглядно проверка показана на рисунке ниже.

Когда дело касается мощных осветительных светодиодов, работающих на токах порядка сотен и тысяч мА, то встречается такой дефект: при «прозвонке» светодиод подсвечивается и признается годным, а когда включается на рабочий ток, то светит словно «в полнакала». Это связано с дефектом кристалла и если замена бракованных светодиодов в готовом изделии (например, прожекторе) затруднена, то необходимо проверить их заранее.

Более тщательная проверка, помимо мультиметра, потребует еще и источника тока. Идеальный вариант – наличие лабораторного источника, но подойдет и адаптер для зарядки мобильных телефонов или других устройств. Главное, чтобы он имел стабилизацию по току.

Последовательность такова:

  1. мультиметр переключаем на предел «10 А» (не забываем переставить щуп в соответствующее гнездо) и включаем в цепь последовательно между светодиодом и источником питания;
  2. включаем питание, измеряем силу тока, выключаем питание;
  3. мультиметр включаем параллельно светодиоду, установив предел измерения «20 В» (опять же не забывая переставить щуп, а то устроим КЗ), источник соединяем напрямую со светодиодом, соблюдая полярность;
  4. включаем питание, измеряем падение напряжения на светодиоде, выключаем питание;
  5. проверяем исправность по соответствию тока и напряжения по кривой вольтамперной характеристики, приведенной производителем в data sheet.

Как проверить светодиод мультиметром легко и просто

Как проверить светодиод мультиметром, как проверить работоспособность светодиода мультиметром — фразы, набившие оскомину. Специально решил проверить, что за информация «вываливается» из поисковиков. В принципе, все достоверно и правильно. Но почему-то не собранная «в кучу» информация меня постоянно нервирует. Я всегда и постоянно пытаюсь все систематизировать. Львиная доля информации и статей на нашем сайте проходит жесткую «редактуру», если статьи написаны не мной. И если пробежаться по контенту, то можно понять, что информация. которая в-первые появляется на моем сайте сразу же расходится по другим. Не потому, что она «гениальна», а все потому, что гораздо важнее и интереснее иметь в закладках один сайт, а не множество. чтобы «выуживать» какую-либо необходимую информацию.

Ну да ладно, это лирика, а мы все-таки приступим и начнем рассматривать способы и методы проверки светодиодов при помощи мультиметра. В другой статье Вы можете прочитать как протестировать на работоспособность светодиоды мультиметром.

Проверить светодиоды можно и без мультиметра, благо таких приборов на просторах интернета продается великое множество — тут или тут. Первый тестер проверенный годами и не прихотлив. Остальные — на Ваш выбор.

Электрические параметры светодиодов


Изначально вернемся к физике и договоримся, что основными характеристиками светодиодов  являются:

1) падение напряжения, измеряемое в вольтах. Именно характеристика, которая определяется как, 2В или 3В — имеется ввиду именно параметр «падение напряжения»;

2) номинальный ток. Как правило, значение приводится в миллиамперах. 1 мА = 0,001 А;

Перейдя по ссылке выше, Вы увидите, что наиболее важными являются именно напряжение и ток. Их-то мы и будем определять при помощи мультиметра.

Сразу распределим нашу статью на теоретическую и практическую часть. Вернее, посмотрим, как можно тестировать светодиоды на практике и на теории.

Теоретический метод определения характеристики светодиодов без использования мультиметра


Один из простых способов определить характеристики светодиодов — это визуальный «осмотр». Понятно, что так смогут лишь либо профессионалы, либо те, кто не один раз уже сталкивался с таким методом определения данных.

Можно либо проводить «тестирование» основываясь на своем опыте, можно же при помощи Интернета. В любом поисковике Вы можете найти картинки на любой светодиод. На основе них можно зайти на любой мало-мальски серьезный интернет-магазин и уже там смотреть на характеристики.

Оговорюсь, что мультиметром можно определять характеристики светодиодов, которые не являются мощными.Т.е. реально и визуально и практически мультиметром можно определить светодиоды размером 3; 4,8; 5; 8 и 10 мм.

Такие светодиоды принято разделять на индикаторные и на общего свечения. Индикаторные имеют следующие электрические параметры: ток – 20 мА = 0,02 А; напряжение в среднем 2 В (от 1,8 В до 2,3 В).

Светодиоды общего назначения: значение номинального тока потребления тоже 20 мА. А вот напряжение их может находиться в пределах от 1,8 до 3,6 В. В этом классе находятся и сверхяркие светодиоды. При том же токе напряжение у них, как правило выше – 3,0…3,6 В.

Более «правильным» способом определения характеристик светодиода является его излучающий цвет. Разный цвет диодов указывает на разные полупроводниковые материалы, из которых они изготавливаются.

Ниже я представляю Вам таблицу, используя которую, Вы сможете с большой точностью определять падение напряжения.

Таблица определения характеристик светодиодов


Сразу оговорюсь, что не смотря на то, что в таблице приведены данные, у одного и того же цвета падение напряжения может меняться, ввиду неоднородности производства светодиодов.

Как проверить светодиод мультиметром с регулируемым блоком питания


Как проверить работоспособность светодиода мультиметром — посмотрим на практике. Для этого нам необходимо подключить регулируемый блок питания с постоянным напряжением до 12В, мультиметр (вольтметр), резистор на 580 Ом (можно и больше — не принципиально).

Принципиально схема работает следующим образом: резистор ограничивает ток, вольтметр будет непосредственно отслеживать прямое падение напряжения. При плавном увеличении напряжения от источника питания необходимо наблюдать за показанием напряжения на вольтметре (мультиметре). Как только порог будет достигнут, то непосредственно светодиод начнет светиться. При достижении максимальных значений показания на мультиметре перестанут резко возрастать, что будет означать, что p-n-p переход открыт и напряжение будет теперь прикладываться только к резистору. Текущие показания будут номинальным прямым напряжением светодиода. Если не прекратить питание, то будет расти ток, протекающий через полупроводник. Превышение тока приведет к перегреву светодиода (кристалла) и произойдет его пробой.

Как проверить светодиод мультиметром при отсутствии регулируемого блока питания


Не у всех есть регулируемый блок питания. Но это не значит, что нет возможности определять характеристики светодиода. Для этого нам понадобится:

  1. Крона (батарейка на 9 В).
  2. Резистор 200 Ом.
  3. Переменный резистор, он же потенциометр на 1 кОм.
  4. Мультиметр.

Будущего «пациента» соединяем последовательно с постоянным резистором, потом с переменным, кроной и мультиметром. Мультиметр переключаем в режим измерения постоянного тока.

Как будете соединять компоненты — не важно, ввиду того, что цепь последовательная, а это значит, что ток протекающий по цепи будет одинаковый.

Первоначально переменным резистором устанавливаем минимальное напряжение, и «передвигаем» до 20 мА и только после этого измеряем напряжение.

Данный метод будет бесполезен при измерении данных по мощным светодиодам.

Как проверить светодиод мультиметром в фонарике

Тестирование светодиодов в режиме прозвонки

Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром производится в следующем порядке:

  • Установить переключатель тестера в режим проверки диодов.
  • Подключить щупы мультиметра к контактам проверяемого элемента.

  • При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.

Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться.

  • Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу.
    Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
  • Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.

Наглядно проверка светодиодов на видео:

С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники.

Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Проверка светоизлучающих диодов в фонариках

При тестировании элементов светодиодных фонариков прибор нужно разобрать и достать из него плату со смонтированными LED. Затем наконечники, припаянные к щупам мультиметра, подключаются с соблюдением полярности к ножкам светодиода прямо на плате.

Переключатель тестера устанавливается в режим прозвонки, после чего можно определить, исправен ли элемент, по отразившимся показаниям на табло и по наличию (или отсутствию) свечения.

Проверка светодиодов без выпаивания удобна и тем, что позволяет определить неисправность путем замера величины сопротивления в схеме. Так, при параллельном подключении LED приближающееся к нулю сопротивление говорит о неисправности как минимум одного из элементов. Получив такие результаты, нужно проверить каждый светодиод по отдельности вышеизложенными способами.

На видео проверка светодиодов лампочки без выпаивания:

Из этого материала вы узнали, как проверить светодиод на исправность мультиметром. Процедура эта совсем несложна, и, имея под рукой обычный тестер, каждый сможет проверить работоспособность светодиодов в бытовых приборах.

Способ 1

  • Небольшой фрагмент текстолита, буквально кусочек, но обязательно с двухсторонним фольгированием. На каждую необходимо наложить «пятно» припоя, чтобы в дальнейшем можно было легко зафиксировать провода и выводы приспособления для проверки светодиода.
  • Щупы от мультиметра, с которых следует срезать (или отпаять, а потом все восстановить) штеккера. Свободные концы нужно зачистить и залудить, то есть подготовить к пайке.
  • Скрепки – 2 штуки. Им придается форма, хорошо видимая на рисунке внизу. Это будут выводы приспособления (аналог штеккеров), которые присоединяются к мультиметру. Хотя это и не единственный вариант. Вместо скрепок можно использовать гибкую стальную проволоку, отрезав пару кусочков нужной длины. Главное – чтобы эти выводы слегка амортизировали, тогда их будет намного проще подключить к гнезду мультиметра.
  • Паяльная кислота. Использовать традиционный сосновый флюс – дело бесперспективное. Скрепки изготовлены из стали, потому обычная методика для их надежной фиксации на текстолите малопригодна.
  • Паяльник. Мощность – не менее 65 Вт. Пытаться закрепить на плате скрепку монтажным инструментом (на 24, 36 Вт) – пустая трата времени. Понадобится уложить расплав относительно толстым слоем, и маломощный (миниатюрный) паяльник в этом случае бесполезен.
  • Мультиметр. Эти бытовые приборы выпускаются в нескольких модификациях. Их основное отличие – в функционале, то есть возможностях измерений тех или иных параметров цепи и деталей. Понадобится мультиметр, которым можно тестировать транзисторы.

В принципе все, что нужно для того, чтобы сделать простейшее приспособление для проверки светодиода мультиметром, под рукой всегда есть. В итоге должно получиться примерно так.

Чтобы не путаться с полярностью присоединения щупов к светодиоду, выводы приспособления стоит несколько сместить от осевой линии. Тогда несложно запомнить, где условные «+» и «–».

Проверка диода на плате

Часто бывает необходимо проверить светодиод, не выпаивая из схемы. В подобных случаях методика остается прежней, но технология меняется. Поскольку вставить ножки светодиода в слоты мультиметра невозможно, используют щупы. Размеры отверстий слотов для проверки транзисторов слишком малы, поэтому щупы придется доработать. К свободным концам следует прикрепить тонкие контакты, в качестве которых можно использовать:

  • швейные иглы;
  • разогнутые канцелярские скрепки;
  • куски тонкого провода и т.п.

Некоторые мастера используют небольшую пластинку фольгированного с обеих сторон гетинакса или текстолита, к которым припаиваются куски проволоки, образуя некое подобие вилки. Ее вставляют в нужные слоты мультиметра, после чего можно пользоваться стандартными (не доработанными) щупами.

Внимание! Тестирование светодиодов в фонарике производится подобным способом, но конструкция устройства чаще всего не позволяет добраться до платы. Приходится аккуратно опаивать ее от блока батарей, извлекать из корпуса, после чего можно проверить элементы с помощью щупов мультиметра обычным способом.

Другие способы проверки

Кроме мультиметра, проверку светодиодов можно выполнить с помощью батарейки. Оптимальный вариант — батарейка типа CR2032, которая используется в материнской плате компьютера. Ее напряжение составляет 3 В, этого достаточно для большинства светодиодов.

Возможно использование 4,5 или 9В батареек, но в таких случаях понадобится подключать балластное сопротивление, дающее падение напряжения до безопасных размеров. Для «Кроны» понадобится 750 Ом, для батареек 4,5В — 150-200 ОМ.

Светодиодную ленту можно проверить батарейкой на 12 В. Такие есть в пультах, дверных радиозвонках. Присоединяя контакты ленты к соответствующим полюсам батарейки, определяют участки с перегоревшими элементами. Не менее проблемными элементами являются участки соединения отдельных частей светодиодной ленты — коннекторы, которые окисляются и перестают проводить ток. Прежде, чем приступить к прозвонке, надо проверить их состояние — возможно, проблема кроется в них.

Важно! Если требуется проверить УФ светодиод, следует осторожнее подключать его к источнику тока. Подобные устройства чувствительны к превышению напряжения и легко выходят из строя. Номинальное значение, на которое рассчитан ультрафиолетовый светодиод, составляет 3,4-4 В, эти показатели нельзя превышать.

Основные выводы

Проверить светодиоды мультиметром несложно, если имеется понимание принципа их работы. Основная задача — подготовка условий, доработка щупов или изготовление специальных контактов. Важную роль играет правильная полярность, изменение которой не позволит светиться даже исправному элементу. Процесс не занимает много времени, дольше длится подготовка, демонтаж или разборка устройств. Общий принцип состоит в подаче на проблемный элемент соответствующего напряжения, от которого он должен загореться, если он находится в рабочем состоянии. Если же свечение не наблюдается даже при смене полярности, значит, светодиод (или участок ленты) неисправен и подлежит замене.

Как проверить светодиодную лампу, ленту и другие приборы для освещения на исправность LED-элементов. Несмотря на более высокий срок эксплуатации по сравнению с лампами накаливания, осветительные светодиоды быстрее выходят из строя, чем индикаторные.

Светодиоды — полупроводниковые приборы, создающие оптическое излучение при прохождении электрического тока в прямом направлении. Делятся на две разновидности — индикаторные и осветительные. Первые характеризуются меньшей мощностью, поэтому используются в подсветке электронных устройств, выполняя функцию индикаторов. Вторые применяются в осветительных приборах, включая лампы, ленты, фонари и прожектора.

Проверка светодиодных ламп

Важны четыре основные характеристики светодиодов (СД) — рабочий ток, прямое падение напряжения, мощность и световой поток. Рабочий ток индивидуален для каждого изделия и указывается на корпусе. С падением напряжения все гораздо проще — его значение зависит от цвета и материала, из которого изготовлено устройство.

Обычно зависимость напряжения от цвета СД следующая:

  • красные — 1,5-2 В;
  • оранжевые и желтые — 1,8-2,2 В;
  • зеленые — 1,9-4 В;
  • синие и белые — 3-3,5 В;
  • белые, синие и зеленые — 3-3,6 В.

Важно! Все параметры измеряются мультиметром. И для этого не нужно быть квалифицированным электриком!

Другой способ проверить светодиод (LED) — подключить его к источнику питания, состоящему из батареек. Из подручных средств, используемых при определении неисправностей, выделим зарядные устройства для мобильных телефонов (или более мощные – для фонарей).

Проверка мультиметром

При использовании мультиметра выполните следующие действия:

  1. Поверните тумблер, установив его на режим проверки LED-диодов.
  2. Подключите провода мультиметра к светодиоду.
  3. Убедитесь, что соблюдаете полярность СД: красные питаются от анода, черные — от катода.

При правильном подключении прибор засветится, в противном случае показания на мультиметре не изменятся.

Определяйте неисправности при минимальном освещении, чтобы повысить вероятность фиксирования свечения СД. При его отсутствии ориентируйтесь на показатели мультиметра — на работающем элементе значение должно быть отличным от показаний по умолчанию.

Есть более простой метод — прозванивание LED-диодов. Мультиметр используется для проверки транзисторов. В секции PNP катод подключите к отверстию C, а анод — к E.

Проверка подручными материалами

Для обнаружения неисправностей светодиодов используют LED-тестер, изготавливаемый из подручных средств, — нескольких пальчиковых батареек, соединенных параллельно, или мощной «Кроны».

Также тестер собирается из ненужной зарядки для телефона или другого электрического прибора. Отрежьте разъем на конце шнура, зачистите провода. Красный (плюс) присоедините к аноду, а черный (минус) — к катоду. Если будет достаточно напряжения, то СД загорится.

Зарядные устройства от фонариков пригодятся в том случае, если неисправны лампочка или лента с более мощными светодиодами.

Для подключения щупов мультиметра соедините их при помощи пайки с небольшим металлическим предметом — канцелярской скрепкой. Между ними установите текстолитовую пластину, заизолировав ее клейкой лентой. Эта простая конструкция — безопасный проводник для фиксации щупов. Подключитесь к светодиоду, не выпаивая его из схемы.

Проверка LED-прожектора

Осмотрите светодиоды визуально. Если видите большой квадрат желтого цвета, то не пытайтесь проверить работоспособность тестером, — напряжение такого элемента свыше 20 В.

Если в прожекторе используется несколько мелких SMD, то есть смысл применить мультиметр. Разберите устройство и отыщите драйвер подсветки, влагозащитную прокладку и плату с установленными LED-диодами. Процедура аналогична проверке светодиодной лампы (читайте выше).

Инфракрасные диоды используются во многих электронных приборах, особенно популярны в пультах дистанционного управления. Их основная функция — передача сигнала на фотоприемник телевизора, музыкального центра или светодиодной лампы. Если батарейки исправны, то вышел из строя СД.

Разглядеть свечение инфракрасного светодиода без подручных средств нереально, но его проверка проста. Наведите фотоаппарат (или фотокамеру любого девайса) на СД, расположенный в пульте ДУ. Если полупроводник работает, то вы увидите непродолжительное свечение с фиолетовым оттенком.

В качестве тестера такого СД используют и осциллограф. Если на его фотоэлемент попадает ИК-излучение, то создается напряжение.
