Как сделать солнечную батарею своими руками

Хоть использование солнечной энергии и получило сегодня широкое распространение, цена фотобатарей остается на высоком уровне. Но их вполне можно сделать своими руками. В большинстве случаев этим интересуются владельцы частных домов. Но некоторым удается снабдить самодельными фотопанелями даже свою квартиру.

Устройство солнечной батареи

Перед тем как создать солнечную батарею своими руками, стоит разобраться в ее работе. Электрическую энергию накапливают аккумуляторы. В основе работы самой батареи лежит фотоэлектрический эффект. Он происходит в фотоэлементах, которые и «собирают» энергию солнечных лучей. Такие пластины как раз и выступают основной частью фотобатарей. Как же преобразуется энергия из солнечной в электрическую:

  1. Лучи солнца попадают на одну из сторон пластины, имеющую тонкий слой бора или фосфора.
  2. Под их воздействием высвобождается множество электронов. Фосфорная пленка удерживает их, не давая разлетаться.
  3. Движение электронов упорядочивается металлическими «дорожками», которыми оснащена каждая пластина.
  4. Так возникает электрический ток. Его можно получить тем больше, чем больше взять кремниевых ячеек.

Выбираем фотоэлементы

Первыми в списке необходимых материалов идут, конечно же, солнечные фотоэлементы. Поскольку развитие альтернативных источников энергии в мире не стоит на месте, разработано уже множество различных солнечных пластин.

  • Пленочные. Сегодня их выпускают только технологически «продвинутые» компании, поэтому за ними остается только «охотиться». Такие элементы встречаются в уже готовых фотобатареях.
  • Аморфные. Это фотопластины, способные собирать лучи солнца в любых погодных условиях: на закате, при запыленном воздухе, в дождь и пр. В основе аморфных элементов лежит тончайший слой кремния, напыляемый на стеклянную или полимерную поверхность. Для создания самодельной солнечной батареи своими руками такие элементы используют редко из-за небольшого срока службы и недостаточного КПД.
  • Из кристаллического кремния. Здесь выделяют два типа фотопластин:
    • Монокристаллические. Состоят из одного кремниевого кристалла. Эффективность таких панелей выше за счет одностороннего направления. Подобные элементы чаще применяют в регионах с высокой активностью солнца. Распознать подобные ячейки можно по однородному темному цвету и срезанным углам. Их КПД составляет около 19%, а срок службы достигает 50 лет.
    • Поликристаллические. Множество мелких кристаллов объединяют в один элемент. Эффективность от этого снижается, но зато панели можно использовать там, где солнце не слишком активно. Структуру из большого числа кристаллов можно обнаружить по более светлому оттенку синего цвета и неоднородному рисунку. Поликристаллы уступают монокристаллам в сроке службы (до 25 лет) и КПД (до 15%).

В первый раз изготовить солнечную батарею своими руками лучше из более дешевых поликристаллических пластин. К монокристаллическим стоит переходить уже после обкатки технологии. Недорогие фотопластины продаются в зарубежных интернет-магазинах. Самые известные среди них: EBay, Aliexpress и Amazon.

Сегодня некоторые продавцы предлагают уцененные фотопластины класса «B». Они стоят дешевле в связи с имеющимися повреждениями: различными сколами, отсутствующими уголками, микротрещинами и пр. Производительность ячеек от этого не страдает, но цена значительно снижается. Для «набивки руки» такие элементы вполне подойдут.

Альтернатива фотоэлементам

Решив сделать солнечную батарею своими руками из подручных средств, можно заменить фотопластины на полупроводники с p-n-переходами. Они часто остаются от старых приемников и телевизоров. Полупроводники тоже способны вырабатывать ток под действием солнечного излучения. Для изготовления панели остается только соединить несколько подобных деталей.

Подвох здесь в недостаточной мощности получаемых устройств. При самых мощных транзисторах удается получить напряжение не более 0,2 В с каждого. Сила тока в них будет измеряться микроамперами, и это при самом ярком солнце. Чтобы добиться тех же параметров, что дают кремниевые фотоэлементы, нужно будет найти сотни полупроводников. Но даже в лучшем случае вы сможете зарядить только светодиодный фонарь или мобильник.

Расчет количества фотоэлементов

Важным этапом в инструкции, как сделать солнечную батарею своими руками, выступает расчет ее размера. Здесь важны напряжение и сила тока фотоэлементов. Для средних ячеек эти параметры составляют 0,5 В и 3 А соответственно. Если для создания батареи соединить 30 ячеек, тогда ее мощность составит 30 · 0,5 В · 3 А = 45 Вт.

С учетом полученного значения можно рассчитать и то, сколько потребуется таких блоков для фотобатареи той или иной мощности, а также требуемую для них площадь.

Что еще потребуется для создания фотобатареи

Перед началом работ проверьте, все ли из списка есть у вас под рукой:

  • рейки и фанера для каркаса;
  • силиконовый герметик;
  • припой;
  • антисептик и краска для дерева;
  • многожильный медный провод для соединения фотоэлементов;
  • уголки алюминиевые;
  • антибликовое стекло, поликарбонат или плексиглас;
  • диоды Шоттки, рассчитанные на отдачу одной фотопластины.

Также потребуется простой инструмент: паяльник, пила, стеклорез, отвертка, малярная кисть – все, что есть у любого домовитого хозяина.

Инструкция по созданию солнечной панели

Соединяя солнечные ячейки, стоит придерживаться соотношения сторон 1:1. Например, если по вашим расчетам получится, что требуется уложить 120 пластин, то можно расположить их в 12 рядов по 10 шт. Каждые два «столбика» подключите параллельно, а 5 полученных блоков – последовательно. Так провода будут уложены аккуратнее. Определившись с расположением ячеек, можно приступать к выполнению инструкции, как собрать солнечную батарею своими руками. Она включает несколько основных этапов.

Создание корпуса

Корпус изготавливают из деревянных реек. Высота их не должна быть больше 25 мм, иначе крайние ряды ячеек окажутся затененными. Для соединения реек используют алюминиевые уголки. Размеры корпуса определяются размерами фотопластин. Для ячеек 3х6 дюймов (7,62х15,24 см) при расположении их в 12 рядов по 10 шт. потребуется рама не менее 160х100 см.

Обратная сторона зашивается фанерой, а внизу рамы просверливают вентиляционные отверстия. Для защиты дерева его покрывают антисептиком, а затем окрашивают. Уже по готовому каркасу из стекла или плексигласа вырезают панель, которую крепят при помощи уголковых кронштейнов.

Пайка фотоэлементов

Для выполнения этой задачи необходим паяльник мощностью до 40 Вт и легкоплавкий припой. Небольшое его количество наносится на выводные части пластин. Обязательно соблюдается полярность подключения. Расстояние между фотоэлементами должно быть не менее 5 мм для учета возможного расширения. Для увеличения напряжения элементы соединяют последовательно, а для повышения тока – параллельно.

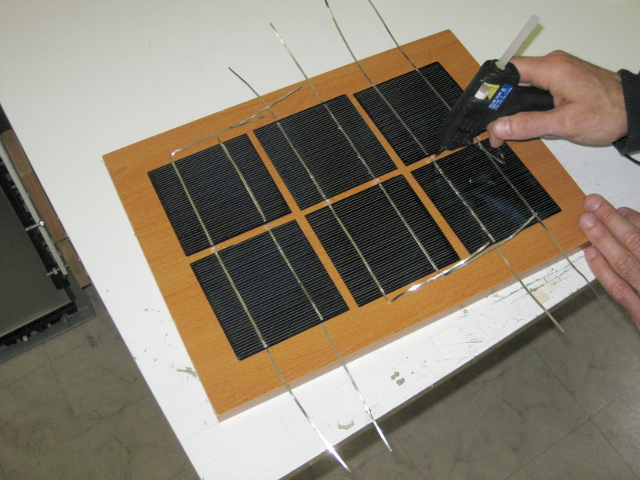

Когда отдельные цепочки будут собраны, их кладут тыльной стороной к подложке и приклеивают герметиком. Каждый блок солнечных пластин должен быть снабжен диодом Шоттки, исключающим разрядку аккумуляторов ночью. По схеме, представленной выше, осуществляют соединение всех цепочек с использованием медного провода или специальной шины.

Окончательная сборка

Уже готовые подложки укладывают в корпус. Для крепления используют саморезы. При наличии в раме поперечины в ней просверливают отверстия под провода. Выведенный наружу кабель фиксируют и припаивают к выводам сборки. Стекло укладывают в каркас, предварительно нанеся на верхний контур рамы слой герметика.

Изучив, как делают солнечные батареи в домашних условиях своими руками, можно сделать вывод, что для этого требуются хотя бы минимальные знания электротехники. Но сделав все максимально аккуратно, можно надеяться на удачное выполнение поставленной задачи. Также нужно быть готовым, что альтернативная энергия своими руками требует финансовых и временных затрат. Потренировавшись на первой панели, вы сможете сделать еще не одну солнечную батарею, тем самым обеспечив свое жилище бесплатной электроэнергией.

Солнечная батарея своими руками — 66 фото инструкции по постройке мощной установки

Спрос на альтернативные источники энергии возрастает с каждым днём.

Народные умельцы активно осваивают способы, как изготовить солнечную батарею своими руками.

Содержимое обзора:

Подготовительная стадия: что надо знать о солнечных батареях

Для самостоятельного изготовления солнечной батареи можно использовать как специально закупленные заготовки, так и по максимуму использовать материал, имеющийся в домашней мастерской – диоды, транзисторы, фольгу.

Солнечные батареи не могут в большинстве случаев заменить полноценную электростанцию и дать рабочее напряжение 220 В для работы мощных электроприборов. Ограничения возникают по причине их высокой стоимости и большой площади свободного пространства для монтажа.

Часто их применяют как дополнительный источник энергии и для не электрифицированных дачных участков.

КПД солнечных батарей зависит от погодных условий, интенсивности потока солнечных лучей, угла падения светового потока.

Небольшое количество ясных дней в конкретном регионе, сильная затенённость земельного участка, может быть причиной экономической нерентабельности новой установки: срок окупаемости будет больше, чем срок службы (до 30 лет).

Место для установки солнечной батареи для вашего дома должно быть хорошо освещённым, желательно находится выше уровня земли (на крыше), а сама конструкция иметь возможность коррекции положения в пространстве, чтобы лучи солнца падали перпендикулярно поверхности фотоэлементов.

Как самостоятельно сконструировать солнечную батарею

Чтобы собрать солнечную батарею надо:

  • Изготовить каркас – рамку из алюминиевых уголков или деревянных реек. Форму корпуса, и соответственно, форму солнечной батареи выбирать можно любую. Надо подготовить подложку из ДВП и защитное стекло в размер.
  • Спаять солнечные элементы. Самый ответственный этап: от качественной спайки зависит итоговый КПД батареи. 3. Уложить пластину в каркас и загерметизировать – завершающий этап работы.

Главная часть солнечной батареи составляют фотоэлементы, которые преобразовывают энергию дневного светила в электрическую.

Промышленность выпускает 3 вида пластин: монокристаллические, поликристаллические и тонкоплёночные (аморфные). Только 2 первых доступны по цене и закупаются как заготовки для будущих домашних экспериментов.

Различие между ними состоит в КПД – до 14% и 9% соответственно, долговечности – 30 и 20 лет службы, и чувствительности к интенсивности солнечного света.

Только батареи с поликристаллическими проводниками не снижают выработку электроэнергии в пасмурную погоду.

Имеет смысл закупать уценённые фотоэлементы второго сорта – для промышленных целей они не подходят, а существующие дефекты не ухудшают качество самоделок.

Приобретённые фотоэлементы требуется спаять между собой. Отдельный элемент даёт 0.5 В напряжения, обычно домашние умельцы ориентируются на номинальное напряжение готового изделия 18 В.

Правильно объединяя цепь, легко добиться нужных потребительских свойств: параллельное соединение увеличивает силу тока, последовательное – напряжение.

На рабочем столе должен быть паяльник, флюс и припой. Олово проволочное, флюс бескислотный, оставляющий минимум жирных следов.

Кремниевые пластины укладываются на защитное стекло, оставляя зазор 5 мм: при нагревании фотоэлементы расширяются. При спайке важно соблюдать полярность – дорожки с отрицательным знаком и положительным различить не сложно.

Обратите внимание!

Лучше приобретать солнечные элементы с уже припаянными плоскими проводниками к солнечным элементам, а самостоятельно только объединять их в цепь. Крайние элементы цепи выводятся на общую шину.

Дополнительно следует припаять диода Шоттки 31DQ03 или аналогичный, чтобы не допустить саморазряда батареи в неактивном состоянии.

Сердцевина солнечной батареи готова, осталось уложить её в подготовленный корпус. После этого по центру каждого отдельного фотоэлемента наносится одна капля термостойкого герметика (если капель несколько, то при расширении от нагревания пластина может лопнуть) и аккуратно накрывается подложкой, затем крышкой.

При помощи силикона следует загерметизировать стыки, и изделие готово.Что может быть альтернативой промышленным фотоэлементам

Фото солнечных батарей из подручных радиодеталей удивляют своей оригинальностью, хотя технические характеристики имеют не очень впечатляющие.

Обратите внимание!

Для домашнего производства электричества можно использовать разнообразный материал:

  • Транзисторы типа КТ или П, внутри которых расположен полупроводниковый кремниевый элемент. С них срезается металлическая крышка, и открывшееся пластина способна выполнить функции фотоэлемента, её напряжение 0,35 В.
  • Диоды Д223Б. Их преимущества перед другими – напряжение 0,35 В при компактных размерах, удобный корпус, лёгкое очищение от ненужной краски при помощи ацетона для последующей работы.
  • Медная фольга.

Чтобы она приобрела свойства преобразовывать солнечную энергию в электрическую, необходимо осуществить специальную обработку:

  • Обезжирить.
  • Обработать наждачной бумагой с целью удаления защитной оксидной плёнки и возможной коррозии. • Прокалить на газовой горелке до образования оксида меди – пластина меняет цвет на чёрный и нагревается после этого полчаса.
  • Заготовка после медленного охлаждения аккуратно промывается под проточной водой с целью удаления черной пленки.

Искомый полупроводник – пластина с тонким слоем медной окиси. В отличие от первых двух вариантов, для дальнейшей работы паяльные работы здесь не нужны.

Требуется поместить соленый раствор 2 кусочка фольги одинакового размера, но разных по свойствам – обработанный и первоначальный вариант.

Соприкасаться они не должны, зажать «крокодильчиками» с проводами. Положительный полюс – к чистой меди, отрицательный – к оксиду. Солёный раствор в прозрачной ёмкости на 2-3 см не доходит до верхней части пластин.

Купить солнечные батареи в виду достаточно высокой цены безболезненно для семейного бюджета может не каждый. Проявите себя в техническом творчестве, порадуйте домочадцев и удивите гостей результатами своего труда.

Обратите внимание!

Фото солнечной батареи своими руками


Фотоэлементы 78х156мм 1.8W | solbatcompany.ru

ВНИМАНИЕ!!!

Минимальное количество отправляемых солнечных элементов 10 штук одного размера

==============================================================

Фотоэлементы, солнечные элементы 78х156мм 0.54V 3.6A 1.8W — фотоэлектрические преобразователи из поликристаллического кремния, напряжение фотоэлемента 0. 54 вольта, средний ток до 3.6А, КПД 17.6%, фотоэлементы предназначены для сборки солнечной батареи своими руками в домашних условиях.

==============================================================

Описание фотоэлементов, солнечных элементов 78х156мм 1.8W 17.6%

Фотоэлементы 78х156мм изготовлены из поликристаллического кремния, имеют размер 78 на 156 миллиметров.

Солнечные элементы 78х156мм из поликристаллического кремния, предназначены для сборки солнечной батареи в домашних условиях своими руками.

Фотоэлектрические преобразователи размером 78 на 156 мм получают путем резки на лазерном станке поликристаллических солнечных элементов размером 156х156 мм. и мощностью 3.9Вт.

Поликристаллические фотоэлементы 6*6″ (156*156мм) 3.9 W 17. 6% на сегодняшний день являются самыми мощными и востребованными.

Эти фотоэлектрические модули 78 на 156мм. выгодно отличаются от солнечных элементов 80х150мм и не только размером. Фотоэлементы размером 78 на 156мм. имеют, как правило, три токосъемные дорожки.

Фотоэлементы 78 на 156мм не такие хрупкие, как элементы 80х150мм – вероятность сломать – испортить солнечные элементы во время сборки солнечной батареи, ничтожно мала.

Солнечные батареи из поликристаллического кремния сохраняют работоспособность в любых погодных условиях, с некоторым уменьшением мощности.

==============================================================

Использование фотоэлементов 78х156мм 1.8W 17.6%

Из фотоэлектрических преобразователей можно своими руками и в домашних условиях собрать солнечную батарею, например, мощностью 65Вт и размером 106 на 50см.

Изготовление солнечной батареи в домашних условиях по силам практически любому радиолюбителю, «кулибину», или человеку который любит мастерить всё своими руками.

А по финансовым затратам солнечная батарея собранная своими руками на порядок дешевле промышленной солнечной батареи.

К тому же при проектировании, расчёте и сборке солнечной батареи можно учесть все технические нюансы и личные потребности, в любом конкретном случае.

Для самостоятельной сборки солнечной батареи мы так же предлагаем аксессуары для изготовления солнечных батарей:

луженая медная шина для пайки 2 мм

луженая медная шина для пайки 5 мм

флюс-карандаш для пайки

контроллер заряда для солнечной батареи

==============================================================

Практическое применение фотоэлектрических модулей 78х156мм 1. 8W 17.6%

Из 3 фотоэлектрических модулей, при последовательном соединении, Вы получите источник энергии 1.5В при нагрузке до 3.6А (5.4W). Это позволит Вам заряжать любые аккумуляторы напряжением 1.2В (типа AA и AAA) – средним током до 3.6А.

Из 10 фотоэлектрических преобразователей можно собрать солнечную батарею 18W (5V 3.6А). Такая солнечная панель подходит для обеспечения электропитания и зарядки различных мобильных устройств с рабочим напряжение 5В, которые питаются или заряжают свои аккумуляторы через USB-порт.

Из 36 солнечных элементов можно собрать солнечную батарею 65W (18V — 3.6А), что позволяет подключать любое устройство, которое питается или заряжает свои аккумуляторы от автомобильного прикуривателя 12 – 24 вольта.

Солнечная панель 65W способна заряжать любые аккумуляторы с напряжением 12В, средним током до 3. 6А.

Собранные таким образом солнечные батареи из поликристаллического кремния сохраняют работоспособность в любых погодных условиях, с некоторым уменьшением мощности.

==============================================================

Характеристики солнечного элемента из поликристаллического кремния 78*156мм:

  • Размер солнечного элемента: 78 х 156 мм.
  • Класс солнечных элементов: А
  • Средняя мощность (Ватт): 1.8 Wp
  • Средний ток (А): 3.6 Imax
  • Среднее напряжение (В): 0.54 Vmax
  • Эффективность, КПД (%): 17.6%
  • Вес: 8гр.

==============================================================

У нас Вы можете купить и заказать:

У нас выгодно покупать, потому что:

Индивидуальный подход к каждому клиенту
Предусмотрена гибкая система скидок
Техническая поддержка наших клиентов
Бесплатные консультации по телефону

Будем рады ответить на Ваши вопросы, в любой день, кроме субботы, с 9 до 21 часов


Солнечная батарея своими руками | Обучонок

2.

Солнечная батарея своими руками

Поняв, на чем основано действие солнечной батареи, я решил провести исследование — можно ли сделать солнечную батарею своими руками [4]?


Изготовить фотоэлемент самому невозможно, но можно найти его в старых радиодеталях, например, в транзисторах [5]. Срезав крышку транзистора, замеряю напряжение и силу тока на фотоэлементе. Сравнив результаты со своей овощной батарейкой (Приложение 2, Таблица 1) делаю выводы напряжение и ток в сети есть, т.е., световая энергия преобразовалась в электрическую; мощность овощной батарейки выше; напряжение и ток, которые вырабатывает фотоэлемент, крайне малы, надо найти способ увеличить эти показатели.

Определим факторы, влияющие на мощность фотоэлемента.

Зависимость напряжения и силы тока от размера фотоэлемента. Измеряю напряжение и ток фотоэлементов различной площади. Полученные результаты (Приложение 3, Таблица 1) позволяют сделать следующий вывод: размер фотоэлемента влияет на величину напряжения и силу тока в моей батарейке. Наилучший результат показал фотоэлемент с максимальной площадью, его мы и будем использовать в следующих опытах.

Зависимость напряжения и силы тока от различных источников света. Измерить напряжение и ток при естественном/искусственном освещении. Проанализировав полученные результаты (Приложение 3, Таблица 2), можно сделать следующий вывод: вид освещения влияет на мощность батарейки. Она выдает максимальные показатели при естественном освещении.

Зависимость напряжения и силы тока от угла падения света. Измерить напряжение и ток меняя угол падения света с шагом 30º. Полученные результаты (Приложение 3, Таблица 3) позволяют сделать следующий вывод: угол падения света, влияет на величину напряжения и силу тока в моей батарейке; прямые лучи дают максимальную величину напряжения и силы тока.

Зависимость напряжения и силы тока от концентрации света. Рассеивая/концентрируя свет на фотоэлементе с помощью лупы измеряю напряжение и ток. Проанализировав полученные результаты (Приложение 3, Таблица 4) делаю вывод: напряжение и сила тока зависят от концентрации света; концентрация света позволяет увеличить мощность батарейки.

Зависимость напряжения и силы тока от рабочей поверхности батареи. Замеряю напряжение и ток фотоэлемента при различных площадях рабочих поверхностях. Проанализировав полученные результаты (Приложение 3, Таблица 5), можно сделать следующий вывод: напряжение и ток зависят от площади рабочей поверхности. Таким образом, надо следить за чистотой батарейки.

Зависимость напряжения и силы тока от температуры среды. Измерить напряжение и ток фотоэлемента при комнатной температуре, при охлаждении фотоэлемента и при его нагревании. Проанализировав полученные результаты (Приложение 3, Таблица 6) делаю вывод: температура окружающей среды влияет на величину напряжения и силу тока в моей батарейке. Максимальные показатели получили при низких температурах.

На последнем этапе исследования я решил выяснить, какое устройство сможет «оживить» моя солнечная батарейка. И что не смогла сделать овощная.

Используя последовательное и параллельное соединения фотоэлементов я собрал солнечную панель (Приложение 3, Таблица 7). Мне удалось запустить часы, заработали калькулятор и светодиодное освещение (Приложение №5).

Выводы

Проведя исследования, я в очередной раз убедился, насколько интересно почувствовать себя экспериментатором. Как интересно устроена работа таких, казалось бы, привычных для нас, устройств.

В ходе исследовательской работы, на примере использования солнечных и овощных батарей, был рассмотрен вопрос перехода с традиционных источников энергии на альтернативные.

Я выполнил все поставленные перед собой задачи и теперь могу сделать следующиевыводы:

1. Полупроводники действительно преобразуют световую энергию напрямую в электрическую.

2. Солнечные батареи очень зависимы от условий окружающей среды (облачность, осадки, время дня).

3. Гипотеза подтвердилась лишь частично – солнечная батарея гораздо эффективнее овощной батареи такого же размера, однако и они не совершенны.

А самое главное мои батарейки не загрязняют окружающую среду. При их работе нет совершенно никакой грязи: нет дыма и копоти, нет радиоактивных отходов. А если запасать электрическую энергию от солнечных батарей впрок, то можно использовать ее круглосуточно [3]. Фруктовые батарейки, в связи с их огромными размерами и маленьким сроком службы, можно использовать лишь в экстренных ситуациях.

Используя альтернативные источники энергии на ряду с традиционными мы можем сохранить ресурсы нашей планеты и улучшить экологию.

Список литературы

1. LIVEJOURNAL, статья «Альтернативная энергия» Интернет — магазин солнечных батарей и внешних аккумуляторов, статья «Вред батареек и польза аккумуляторов», 2009 [Электронный ресурс]. natali-99.livejournal.com/

2. Солнечные батареи, статья «История фотовольтаики и создания солнечных батареи» [Электронный ресурс]. solarb.ru/;

3. Сrazymama.ru, статья «Как работают солнечные батареи? Вопросы почемучек. Техника и технические науки» [Электронный ресурс]. crazymama.ru/

4. Н. Кузмичева «Солнечная батарея» // Журнал «Юный техник — для умелых рук». -1986. -№08. -С. 2-3

5. Вольт-Индекс, статья «Солнечная батарея из транзисторов» [Электронный ресурс]. volt-index.ru/

6. Википендия, статья «Солнечная батарея» [Электронный ресурс]. URL: ru.wikipedia.org/

Перейти к разделу: Приложения

Установка и подключение фотоэлементов – датчиков безопасности для ворот

Технику безопасности соблюдать необходимо повсеместно и постоянно. Работу автоматики для ворот, как и любой другой техники, требуется организовывать таким образом, чтобы она не могла навредить людям и домашним питомцам, а также не нанесла ущерба имуществу.

Наиболее действенным и важным аксессуаром безопасности для автоматических откатных ворот являются фотоэлементы.

Суть и принцип работы фотоэлементов безопасности

Принцип действия датчиков безопасности прост: один из этих парных элементов является передатчиком инфракрасного луча, второй – приемником, а располагаются они друг напротив друга по разные стороны проезда. Во время движения ворот незаметный глазу луч сканирует проем: пока  свет достигает приемника – все нормально, но если кто-либо или что-либо появится между датчиками, то луч прервется, что послужит сигналом наличия преграды на пути створки. Далее автоматика среагирует согласно заданной программы. Как правило, при закрывающихся воротах такой сигнал приводит к реверсу створок, т.е. ворота переходят снова на открывание.

В основном фотоэлементы крепят в проеме рядом с воротами. Естественно, требуется проследить, чтобы никаких выступов, преград или растений в зоне действия датчиков не было.

Местами установки фотоэлементов с откатными конструкциями обычно служат:

  1. Сами опорные столбы или нащельники
  2. Специальные выносные стойки, предназначенные для фотоэлементов (заводского производства или изготовленные самостоятельно из профильной трубы сечением 40*20 мм).

Дизайн фотоэлементов у каждого производителя автоматики для откатных ворот свой: датчики могут быть разными по форме, цвету, размеру.

Для подключения традиционных проводных фотоэлементов применяют провода сечением 0,75-0,5 мм. На передающий фотоэлемент необходим двухжильный провод, а для приемника потребуется уже четырехжильный. Оба фотоэлемента подключаются парой проводов к питанию, т.е. контакты «+» и «-» каждого запитываются от 12/24 В платы. Два других провода от приемника служат для передачи сигналов плате и подключаются согласно рекомендациям по монтажу конкретной модели (маркировка клемм в разных блоках управления может отличаться).

Фотоэлементы безопасности рекомендуется устанавливать на все типы ворот, в том числе откатные и распашные. Стоимость данного аксессуара составляет 20-30 Евро, что значительно дешевле, чем оплата периодических ремонтов попавшего под удар створки автомобиля (устранить царапину или вмятину на крыле тоже не две копейки стоит).

В качестве примера приведем схему подключения датчиков безопасности к приводу откатных ворот Miller Technics 1000:

Солнечная батарея своими руками из транзисторов в короткие сроки

Электрическая энергия сегодня стоит недешево, поэтому такой вопрос, как альтернативные источники энергии, является очень актуальным. Среди таких источников энергии одним из самых распространенных является солнце, поэтому солнечные батареи становятся все более популярными. Такой источник энергии действительно является очень хорошим, однако если приобретать солнечную батарею в магазине, то нужно быть готовым к тому, что стоит такое оборудование недешево. Однако можно существенно сэкономить, если сделать солнечную батарею своими руками. Лучше всего делать солнечную батарею из транзисторов, поскольку во многих домах всегда найдутся диоды и транзисторы от старых, ставших ненужными радиоприемников и телевизоров. Если все сделать правильно, то таким транзисторам можно дать новую жизнь и с их помощью можно получать большое количество энергии.

При помощи солнечной батареи можно уменьшить затраты на электроэнергию в доме.

Изготовление солнечной батареи из транзисторов

Сделать своими руками полупроводниковую солнечную батарею для радиоприемника на транзисторах не сложно.

Конечно, преимущество имеют те, кто располагает опытом в технической сфере, тем не менее, обязательным условием это не является. Главное – четко придерживаться инструкции, и тогда все получится. При изготовлении такой солнечной батареи своими руками нужно принимать во внимание то обстоятельство, что, когда проводник освещается светом (в данном случае светом солнца), он является источником электрического тока, то есть фотоэлементом. Именно этим свойством и необходимо воспользоваться, когда делается солнечная батарея из транзисторов своими руками.

Что касается силы тока и такого важного фактора, как электродвижущая сила такого фотоэлемента, то все зависит от материала полупроводника, величины его поверхности и освещенности. Однако превратить транзистор в фотоэлемент не так просто. Для того чтобы это сделать, надо уметь добраться до полупроводникового кристалла, для этого его необходимо вскрыть.

Схема контроллера заряда солнечной батареи.

Надо отметить то обстоятельство, что энергия, которая вырабатывается одним фотоэлементом, слишком мала, именно поэтому такие фотоэлементы собираются в одну батарею. Для того чтобы увеличить силу тока, отдаваемого во внешнюю цепь, все одинаковые фотоэлементы нужно соединить в строгой последовательности. Тем не менее следует учитывать то обстоятельство, что самые лучшие результаты можно получить, если работать по принципу смешанного соединения. Такой принцип подразумевает процесс сборки фотобатареи из последовательно соединенных групп, каждая группа при этом состоит из одинаковых, параллельно соединенных элементов. Транзисторы необходимо подготовить заранее, собрать их нужно на пластине из генитакса, текстолита или органического стекла. Что касается способа соединения, то между собой все элементы нужно соединять тонкими лужеными проводами, сделанными из меди. Выводы, которые подходят к кристаллу, паять не рекомендуется, так как в процессе паяния возникает высокая температура, в результате чего полупроводниковый кристалл может повредиться.

Пластина с фотоэлементом помещается в корпус из прочного материала, который должен иметь прозрачную верхнюю крышку. Оба вывода нужно подпаять к разъему, к нему потом подключить шнур от радиоприемника. Солнечная батарея, сделанная своими руками таким способом, на солнце может генерировать напряжение до 2,1 В при токе до 0,8 Ом. Такой мощности вполне достаточно для того, чтобы работал радиоприемник на одном-двум транзисторах.

Вернуться к оглавлению

Что понадобится для изготовления солнечной батареи?

Превратить транзисторы в фотоэлементы можно следующим способом. Нужно предварительно подготовить оловянно-свинцовый припой, канифоль и батарейку на 4,5 В. Из инструментов понадобятся следующее:

Схема устройства солнечной батареи.

  • плоскогубцы;
  • маленький молоток;
  • паяльник;
  • тестер;
  • пинцет;
  • бокорезы;
  • тиски.

С помощью бокорезов нужно отрезать выводы по линиям, затем смятую трубочку нужно расправить, чтобы один из выводов был свободен. Потом нужно диод в тисках зажать за фланец, к сварному шву прикладывается острый нож, по его тыльной стороне нужно слегка ударить и удалить крышку. При этом нужно внимательно следить за тем, чтобы лезвие ножа не проходило слишком глубоко внутрь, в противном случае кристалл может быть поврежден. Именно такие фотоэлементы и являются основой для оборудования, которое можно сделать своими руками в короткие сроки, не затрачивая при этом больших усилий.

Изготовление солнечной батареи на транзисторах самостоятельно в России актуально еще и потому, что собственного производства нет, а зарубежное оборудование стоит недешево. Нельзя сказать, что мощность его большая, однако следует учитывать то обстоятельство, что стоимость изготовления его очень мала, а выгода от его использования очевидна.

Фотоэлементы для ворот. Если вам дорога ваша безопасность. — Ворота своими руками

Фотоэлементы – это составная часть автоматики для ворот. Главный элемент автоматики – это, конечно же. Электропривод. Именно он привод в движение створку ворот. Также крайне важна зубчатая рейка. Она передает движение с шестерни электропривода на саму створку. Но есть и другие элементы, которые хоть и не участвуют непосредственно в движении ворот, но также крайне важны. Вот именно одним из таких элементов являются фотоэлементы.

Фотоэлементы – это составная часть автоматики для ворот. Главный элемент автоматики – это, конечно же. Электропривод. Именно он привод в движение створку ворот. Также крайне важна зубчатая рейка. Она передает движение с шестерни электропривода на саму створку. Но есть и другие элементы, которые хоть и не участвуют непосредственно в движении ворот, но также крайне важны. Вот именно одним из таких элементов являются фотоэлементы.

Фотоэлементы для ворот – это ваша безопасность. Если вы не хотите повредить свой автомобиль или же беспокоитесь о том, что полотно ворот может причинить вред вашим детям или домашним животным, вы просто обязаны установить этот компонент в свою воротную систему. Эти датчики реагируют на любую помеху, которая находится в проеме и не дают створке закрыться – останавливают ее, а потом сдвигают ее в обратную сторону. Таким образом, никто не пострадает, а на автомобиле не останется царапин и вмятин от столкновения с полотном. К счастью, в наше время автоматика для ворот продается комплектами. И вы можете заказать такой комплект и быть уверенными, что все комплектующие подобраны так, как надо.

Автоматика для откатных ворот

Автоматика для распашных ворот

Автоматика для секционных ворот

Также вам понадобится иметь хотя бы общие представления о том, как производится монтаж ворот. Мы собрали наиболее важную информацию по данной теме. Разобраться сможет даже ребенок, поэтому вам не о чем беспокоиться.

Откатные ворота своими руками.

Покупка комплектующих у нас – это отличная идея, ведь:

— мы предлагаем сертифицированный товар с гарантией, только оригинальные детали и устройства, никаких подделок!

— мы продаем товар с оптового склада, что означает, что цены у нас ниже, чем у других;

— мы отправляем товар по всей Украине любой из служб доставки в течение всего лишь 2-3 дней;

— мы давно на рынке, мы имеем надежных и проверенных специалистов, которые знают свое дело, а это означает, что нашему профессионализму можно доверять;

— наши эксперты всегда готовы вам помочь, дать консультацию и подсказать, какой товар вам следует купить в вашем конкретном случае;

— у нас часто проводятся различные акции, благодаря которым вы сможете неплохо сэкономить;

— покупая автоматику и фурнитуру комплектом, вы экономите, как на общей сумме всех комплектующих, так и на их доставке.

Обращайтесь к нам – мы будем рады помочь вам!

Простой самодельный фотоэлемент.

Простой самодельный фотоэлемент.

Найл Штайнер K7NS 12 сентября 2003 г.

Самодельный фотоэлемент и установка для экспериментов.

Аудиоусилитель можно подключить параллельно с измерителем. Это позволяет оценить действие фотоэлемента, наблюдая за индикатором или прослушивая усилитель. В усилителе будет слышен свет, который колеблется со скоростью звука и падает на фотоэлемент.


Это фотоэлемент из оксида меди, который очень просто сделать из материалов, которые можно найти в доме, но он, похоже, служит этой цели, как и аналогичные, но более сложные самодельные фотоэлементы, о которых я читал в другом месте.Хотя этот фотоэлемент не вырабатывает достаточно энергии для зарядки аккумуляторов или работы цепей и т. Д., Его можно использовать для таких вещей, как датчик освещенности или в качестве датчика, чтобы слышать световой луч с модулированным звуком. Только представьте себе острые ощущения от прослушивания модулированного звуком светового луча через самодельный фотоэлемент.

Чтобы сделать этот фотоэлемент, вы просто нагреете небольшой участок на тонком медном листе, раскаленном докрасна в пламени пропана, в течение минуты или около того и дайте ему остыть. Теперь фотоэлемент можно сформировать, нанеся каплю крепкого раствора соли на окисленную медную пластину и соприкоснув с ней кусок чистой медной проволоки.Вот и все. Медную проволоку можно удерживать на месте, прикрепив ее к небольшому деревянному бруску, который находится рядом с медной пластиной. Пластина — это одна клемма ячейки, а чистый медный провод — другой. Все куски меди, которые я пробовал, например лист меди 0,006 из ремесленного магазина или кусок медной трубки, работали хорошо.

Когда этот фотоэлемент подключен к вольтметру, будет измеряться небольшое напряжение (несколько милливольт). Медный контактный провод на капле соленой воды становится отрицательной клеммой. Это напряжение может увеличиться от 5 до 20 милливольт, если просто направить небольшой фонарик на каплю соленой воды. Подключив этот самодельный фотоэлемент к аудиоусилителю, звук и даже музыка можно будет слышать из источника света с модуляцией звука.

Для подобных экспериментов я предпочитаю использовать аналоговые вольтметры, а не цифровые. Аналоговый измеритель может дать вам гораздо более быструю обратную связь и лучшую общую интерпретацию того, что происходит. Цифровой измеритель по-прежнему может хорошо служить этой цели, но получить хорошее представление о том, что происходит, может быть сложно, когда все, что вы видите, — это кучка меняющихся чисел.

Я обнаружил, что нет необходимости удалять верхний слой черной окиси, как это предлагается в других статьях. Иногда эти самодельные фотоэлементы лучше всего работают на участках с черным оксидом. Одним из больших преимуществ этого метода с использованием капель соленой воды является то, что вся медная пластина не требует тщательной подготовки. Одно маленькое пятно хорошей окиси на медной пластине — это все, что нужно для изготовления хорошего фотоэлемента. Однако большинство предметов имеют большой процент полезной площади.Многочисленные капли соленой воды можно разместить в различных местах на поверхности окисленной медной пластины. Затем можно найти лучшие точки, прикоснувшись медной проволокой к различным каплям соленой воды. Все куски меди, которые я подвергал термообработке, работают как фотоэлементы, но некоторые из них лучше других. Сложность заключается не в том, чтобы заставить работать фотоэлемент, а просто в том, чтобы добиться от него оптимальной производительности. Один фотоэлемент, который я сделал, мог дать колоссальное увеличение на 50 мВ, когда на него был направлен свет небольшого фонарика.

Я обычно работаю при некоторых флуоресцентных лампах, интенсивность которых меняется 120 раз в секунду (верхняя и нижняя половины формы волны мощности 60 Гц). Я также могу подключить пластину и медный провод к аудиоусилителю и прикасаться медным проводом к различным каплям соленой воды, слушая в усилителе гул в течение 120 циклов. Лучшие места легко узнать по громкому гудению. Затем действие фотоэлемента можно проверить, заблокировав свет и услышав, как гул за 120 циклов уменьшается или полностью исчезает.Маленькие усилители Radio Shack, которые умещаются на ладони, хорошо работают с этими самодельными фотоэлементами.


Поиск лучших мест для действия фотоэлементов.

Во время работы при флуоресцентном освещении или рядом со светодиодами со звуковой модуляцией на окисленный медный лист можно поместить несколько капель соленой воды. Подключив фотоэлемент к аудиоусилителю, можно найти лучшие точки на медном листе, просто прикоснувшись контактным проводом к различным каплям соленой воды.Показанный медный лист можно легко разрезать на несколько хороших фотоэлементов после того, как будут найдены хорошие точки.


Передача звука на световом луче и прослушивание его с помощью самодельного фотоэлемента.

Верхнее изображение — фотоэлемент, используемый в качестве датчика для модулированного звуком света от светодиода.

Расстояние можно значительно увеличить с помощью линз или лазерной указки со звуковой модуляцией. На среднем рисунке показано, как с помощью светодиода получить модулированный звук светом (лучше всего подходят очень яркие светодиоды с выходом от 2000 до 5000 мкд).Выход на наушники небольшого радиоприемника — хороший источник звука для передачи по световому лучу. На нижнем рисунке показан фотоэлемент, подключенный к усилителю, для прослушивания модулированного звука.

Прочие светочувствительные материалы.

Поскольку очень просто нанести каплю соленой воды на любой материал, легко исследовать различные материалы для действия фотоэлементов. Пока что я обнаружил, что железный пирит и галенит обладают меньшей, но заметной светочувствительностью. Я также использовал стальной контактный провод для контакта с каплей соленой воды на пиритах и ​​галенитах, чтобы убедиться, что сигнал, который я слышу, не является результатом светочувствительности самого медного контактного провода.

Кремний — действительно горячая штука.

Я сделал несколько действительно горячих фотоэлементов, которые излучают гораздо более громкий сигнал из модулированного звуком света, используя кусочки кремния. Эти изделия являются своего рода отходами полупроводниковой промышленности и доступны практически в любом рок-магазине или рок-шоу. Единственным недостатком кремния является то, что он не так интересен, как использование более распространенного домашнего материала, такого как медь, для изготовления фотоэлемента. Металлический зажим помещался вокруг куска кремния для контакта с ним.На силикон помещали каплю соленой воды и затем приводили в контакт с каплей кусок проволоки, как описано выше.


Фотоэлемент, сделанный из куска кремния.


Грубые на вид кусочки кремния работали лучше всего. Гладкие, полированные, как силиконовые детали, не работали бы, если бы их не сломали пополам. После разлома части надвое из недавно экспонированных лиц обычно получается очень хороший фотоэлемент. Почти все кремниевые детали, которые у меня были, работали очень хорошо.

Кремниевый фотоэлемент был очень своеобразным в том смысле, что я не мог наблюдать от него какое-либо постоянное напряжение или ток, даже несмотря на то, что он создавал гораздо более сильный звуковой сигнал от света, модулированного звуком. Он действует аналогично обычному фотоэлементу, вырабатывающему постоянный ток, но последовательно с конденсатором. Когда луч фонарика сначала направляется на кремниевый фотоэлемент, положительное напряжение повышается, а затем стабилизируется до нуля, пока луч остается на месте. Когда луч фонарика позже убирается, напряжение (которое теперь вернулось к нулю) на кремниевой ячейке упадет до отрицательного значения и вернется к нулю.


Селеновый выпрямитель также горяч для фотоэлементов.

Используя тот же метод «капля соленой воды», пластина, взятая из старого селенового выпрямителя, также очень хорошо работала в качестве датчика с фотоэлементом для модулированного звуком света. В отличие от кремниевого элемента, обычное наблюдение показало, что селеновый фотоэлемент, как и элемент из оксида меди, может создавать постоянное постоянное напряжение от постоянного источника света.


Домашняя страница Sparkbangbuzz.

Как установить датчик фотоэлемента для наружного освещения | Статья

.

Что такое датчик фотоэлемента?

Автоматическое освещение, такое как уличные фонари, часто использует датчики с фотоэлементами, также известные как фотоэлементы, для определения количества окружающего света.Как только фотоэлемент обнаруживает достаточно низкий уровень освещенности, свет включается или, наоборот, повышение уровня внешнего освещения выключит свет.

Фотоэлемент состоит из резистора, прикрепленного к светочувствительным пластинам. По мере того, как на пластины попадает больше света, сопротивление (количество тока, проходящего через резистор) изменяется, включая и выключая свет. Эта технология удобна для всех типов открытых площадок.

Поскольку никаких действий со стороны пользователя не требуется, можно не беспокоиться об установке таймеров или о том, как забыть включить свет.Фотоэлемент действует так же, как выключатель света, поэтому датчики фотоэлементов также иногда называют фотоэлектрическими выключателями.

Фотоэлементы работают круглый год, активируются в сумерках и выключаются на рассвете, даже когда дни длиннее летом или короче зимой. Поскольку они ощущают количество света, а не работают в установленное время, их не нужно настраивать, когда восход или закат сменяются в зависимости от времени года.

Во многих установках наружного освещения используются датчики движения.Однако датчики фотоэлементов и датчики движения обычно служат разным целям. Хотя датчик движения может быть полезен для защиты бродячих животных от мусорных контейнеров и мусорных баков, например, фотоэлемент может обеспечить безопасность и постоянное освещение парковки в течение длительных периодов времени.

Как установить датчик фотоэлемента для использования вне помещений

Следующие шаги помогут вам установить датчик фотоэлемента. Этот проект требует некоторых электромонтажных работ, поэтому, если вы не чувствуете себя уверенно или в безопасности при выполнении этих задач, вам следует обратиться к электрику, чтобы он установил для вас фотоэлемент.

  1. Выключите автоматический выключатель для внешнего освещения. Если вы не знаете, какой прерыватель питает ваш свет, выключите все прерыватели в здании, чтобы обеспечить отключение электроэнергии. Дважды убедитесь, что питание отключено, переместив переключатель в положение наружного освещения, чтобы убедиться, что он не включается.
  2. Разберите корпус, в котором находится внешний свет. Вы можете захотеть задокументировать, как он разбирается, с фотографиями, чтобы вы могли легко собрать его обратно.
  3. Вы должны увидеть два черных провода на фотоэлементе. Эти черные провода нужно подключить к черному проводу, который проходит между осветительной арматурой и основным источником питания вашего здания. Отсоедините черный провод, идущий от дома к светильнику.
  4. Подключите один черный провод фотоэлемента к черному проводу, идущему от здания. Обязательно скрутите оголенный медный провод так, чтобы он образовал плотное соединение.
  5. Подключите второй черный провод фотоэлемента к черному проводу осветительного прибора, убедившись, что медный провод полностью скручен.
  6. Закройте сделанные вами новые соединения электрическими заглушками. Убедитесь, что крышка плотно закрывает провода.
  7. Полностью заклейте все соединения изолентой. Убедитесь, что нет оголенных медных проводов.
  8. Чтобы проверить фотоэлемент, снова включите питание на выключателе. Убедитесь, что выключатель света находится во включенном положении. Закройте фотоэлемент рукой — если свет включается, когда фотоэлемент закрыт, ваш фотоэлемент работает правильно.
  9. Завершите установку фотоэлемента, собрав светильник.

Если вы устанавливаете новый осветительный прибор, процедура аналогична описанной выше. Для установки нового светильника может потребоваться следующее:

  • Новый фотоэлектрический переключатель
  • Инструмент для зачистки проводов
  • Плоскогубцы игольчатые
  • Отвертка
  • Тестер напряжения
  • Изолента
  • Проволочные гайки
  • Герметик силиконовый

Шаги по установке нового приспособления:

  • Отключите питание автоматическим выключателем.
  • Удалите существующий светильник.
  • Установите новый светильник с предварительно установленным фотоэлектрическим выключателем, следуя прилагаемой к нему инструкции по монтажу.
  • Чтобы подключить новый светильник, с помощью плоскогубцев отрежьте около 3/8 дюйма изоляции от проводов. Скрутите вместе черный провод светильника и черный провод вашего дома. Закройте новое соединение проволочной гайкой и убедитесь, что он плотный.Проделайте то же самое с белыми проводами. Всегда соединяйте черные провода с черными проводами, а белые провода с белыми проводами.
  • Закройте все соединения изолентой и уберите все провода.
  • Завершите установку осветительного прибора в соответствии с инструкциями производителя.
  • Когда все будет собрано, проверьте свой свет, как показано выше.

LiTian Lighting предлагает фотоэлементы, которые можно установить в самых разных местах, включая розетки, почтовые лампы или уличное освещение. Наши продукты хорошо сконструированы и отличаются долгим сроком службы. Если вас интересуют фотоэлементы для светодиодного освещения, свяжитесь с нами.

Установка внутреннего освещения на фотоэлемент

Почему именно фотоэлемент?

Вы когда-нибудь гуляли по дому поздно вечером или посреди ночи и хотели, чтобы у вас было немного света? Достаточно, чтобы добраться до ближайшего выключателя света? А может, чтобы просто осветить дорогу, чтобы спуститься по коридору в ванную комнату? Вы можете добиться этого, установив выключатель с фотоэлементом, который позволяет свету включаться и выключаться вместе с солнечным светом.

Что такое фотоэлемент?

Фотоэлемент — это датчик, который обнаруживает свет, обычно называемый переключателем от сумерек до рассвета. Датчик определяет наличие света и направляет энергию на свет, когда становится меньше света. Эти датчики отлично подходят для установки фиксированного ночного освещения, уличного освещения и любого другого приложения, в котором вы хотите, чтобы свет включался только в темноте. Не говоря уже о том, что подумайте обо всей экономии, которую вы можете получить, если случайно не оставите включенным свет!

Как установить соединение

Как и у большинства коммутаторов, у вас будет вход и выход питания, также как линия и нагрузка.Теперь на датчике фотоэлемента он будет выглядеть иначе, чем ваш стандартный переключатель или даже трехпозиционный переключатель. Большинство из нас привыкло видеть клеммы и соответствующим образом подключать их. В фотоэлементе у вас есть предварительно установленные провода вместо винтов, к которым вы обычно крепите соответствующие провода.

На фотоэлементе вы найдете белый, черный и красный провод. Хотя сначала это может показаться запутанным и ошеломляющим, не волнуйтесь, на самом деле это довольно просто.

Первое, что нужно сделать, это отключить прерыватель цепи, над которой вы работаете! Как только это будет сделано, вы можете начать играть со всеми своими проводами.

Теперь самое интересное.

Теперь найдите все провода заземления. Соедините их все вместе, закрепите гайкой и вставьте в заднюю часть коробки. Вся идея облегчить себе жизнь состоит в том, чтобы избавиться от беспорядка проводов, на который вы смотрите. Это должно упростить просмотр того, что происходит внутри коробки.

Теперь возьмите все белые провода, которые есть в коробке. Это ваши нейтралы. Свяжите их все вместе, ВКЛЮЧАЯ белый провод, который был предварительно установлен на задней части фотоэлемента.

Теперь посмотрим на коробку. Теперь все становится довольно просто, не так ли?

Найдите черный провод, к которому подается питание. Лучше всего пометить этот провод до того, как вы добавите провода, соединяющие ваши огни, но если вы этого не сделали, вы можете снова включить прерыватель и проверить, какой черный провод в коробке подает питание.

Итак, черный провод, по которому подается питание, будет привязан к черному проводу на задней стороне фотоэлемента. ОЧЕНЬ важно соединить вместе соответствующие провода.Последнее, что вам нужно сделать, — это случайно подключить вашу линию (питание) к стороне нагрузки (отключение питания) коммутатора. Хотя сначала это может сработать, это повредит переключатель, и вы будете делать это снова и снова.

После того, как вы связали заземление, белые (нейтральные) провода и черный провод (питание) подключили черный провод от фотоэлемента, вы готовы взяться за красный провод.

Теперь у вас должен остаться один красный провод, идущий от фотоэлемента, и несколько дополнительных черных проводов, оставшихся в коробке. Просто прикрепите черные провода (которые должны идти к вашим фарам) к красному проводу.

Вот и все. Вы закончили проводку!

Просто аккуратно протолкните провода в коробку и прикрутите пластину к коробке. Включите выключатель, и загорится свет. В зависимости от вашего переключателя они будут оставаться включенными в течение нескольких секунд перед выключением. Закройте фотоэлемент, чтобы он действительно включился, когда он не обнаруживает света.

Теперь вы можете расслабиться и наслаждаться своим светом вечером, ночью и ранним утром, даже не касаясь выключателя! Пусть солнце сделает всю работу за вас.

Посмотрите видео ниже, чтобы узнать, как легко установить собственный датчик фотоэлемента.

Как убедиться, что фотоуправление совместимо со светодиодным освещением

Устройства фотоуправления используют фотоэлементы для определения состояния включения / выключения наружного освещения в зависимости от уровня внешней освещенности.

Хотя обычно считается, что некоторые фотосенсоры реагируют на видимый свет, они также реагируют на инфракрасное (ИК) и ультрафиолетовое (УФ) излучение.

Обычно используется для освещения проезжей части, территории, парковки, наводнения и безопасности, фотоуправление автоматически управляет циклом включения / выключения, чтобы оптимизировать эффективность освещения и максимизировать экономию энергии.

В приложениях для сбора дневного света фотоуправление устанавливается внутри занятого пространства (например, в классе) и отправляет информацию об уровне освещенности в модуль управления. Модуль управления использует эту информацию для модуляции электрического светового потока, увеличивая или уменьшая световой поток путем управления, чаще всего, диммирующим балластом.

Эта система позволяет общему освещению внутри помещения оставаться стабильным в течение дня — оптимизированное освещение для людей и экономия энергии для объекта.

Фотоуправление, разработанное для традиционных источников света, не будет работать со светодиодами

Сегодня большое значение имеет совместимость фотоуправления со светодиодными светильниками. Достаточно быстро поискать в Интернете по запросу «можно ли использовать фотоэлементы со светодиодами», чтобы найти широкий спектр форумов по освещению, новостных лент подрядчиков по электроснабжению и других источников, выражающих жалобы на то, что их фотоуправление не работает со светодиодными приборами.

Традиционно производителям фотоэлементов приходилось проектировать элементы управления только для работы с вольфрамовыми (лампа накаливания / галоген) и балластными (люминесцентными / HID) осветительными нагрузками. Оказалось, что эти традиционные фотоэлементы не работают или работают не очень хорошо со светодиодами.

В конце концов производители догнали. Они узнали об уникальных электрических характеристиках светодиодов и встроили в свои устройства необходимые средства управления.

На что обращать внимание в технических характеристиках, чтобы гарантировать совместимость фотоэлементов со светодиодом

Спецификации Photocontrol всегда включают номинальные нагрузки для типов источников света, которыми может управлять устройство. Обычно это указывается следующим образом:

Вольфрам относится к лампам накаливания и галогенным источникам света. Под балластом понимается люминесцентное и скрытое освещение. Если светодиод не включен, как в этом случае, фотоуправление вряд ли будет работать со светодиодными светильниками.

Правило 1: Если светодиод заменяет традиционный источник света в системе, которая включает в себя фотоуправление, предположим, что существующие фотоуправления несовместимы со светодиодами.

Правило 2: Убедитесь, что напряжение, указанное в спецификациях фотоуправления, соответствует установочному напряжению светодиодной системы.

Правило 3: Номинальные нагрузки указаны в таблице технических характеристик. Он должен включать рейтинг для светодиода. Когда он включает светодиод, просто подтвердите, что указанная максимальная нагрузка для светодиода не будет превышена. Если это так, поищите другое устройство фотоуправления, которое допускает более высокую нагрузку на светодиоды. Вот пример из спецификации для фотоуправления, предназначенного для работы со светодиодным освещением.

Мощность и количество ВА, конечно, варьируются, но они указывают максимальную электрическую нагрузку, разрешенную для этого типа источника света.

В некоторых случаях производитель может указывать номинальную нагрузку светодиода по-другому. Ниже приведен пример. По заявлению производителя, в расчетную нагрузку электронного балласта включены светодиоды. Если вы не уверены, всегда обращайтесь к производителю за разъяснениями. В этом примере также показано, как различные версии одного и того же фотоуправления — Specifier, Select, Standard — обеспечивают разные номинальные нагрузки для светодиодов — 8A, 6A, 2A. Всегда важно проверять, чтобы нагрузка на светодиодное освещение не превышала максимальную номинальную нагрузку, указанную в спецификации фотоуправления.

Сегодня, в 2018 году, соединение светодиодных систем с фотоуправлением может быть успешно выполнено при соблюдении рекомендаций, представленных в этом посте. Большинство производителей систем управления освещением предлагают полную серию фотоуправлений для различных напряжений и нагрузок, специально разработанных для применения в светодиодном освещении.

Китай DIY Различные монтажные фотоконтроллеры для фабрики и производителей осветительных приборов

Фотоэлементы — это переключатели, которые включаются и выключаются автоматически.Фотоэлементы обычно используются для управления освещением. Светодиодные переключатели с фотоэлементами с номинальной мощностью. Обратите внимание, не превышайте номинальную мощность нагрузки на этих переключателях. Предположим, вы не знаете мощность фотоэлементов. Поэтому вы можете использовать инструкции по номинальной мощности диммера для измерения мощности фотоэлементов и других типов переключателей.

Различные типы регуляторов света можно устанавливать индивидуально и использовать в разных лампах. Контроллеры внешнего света ламп чаще всего устанавливаются в городских дорожных фонарях, уличных фонарях, уличных фонарях и лампах для парковок; лампы имеют встроенные регуляторы света, которые устанавливаются в большей степени с учетом физических ограничений и эстетических соображений самих ламп. В светильниках удобно сохранять гармонию между эстетикой и природой.

Установить световой контроллер снаружи. Некоторые располагаются над абажуром; в других особых случаях регулятор света и источник света лампы устанавливаются на одной стороне. Обратите внимание, что вам необходимо определить отметку севера корпуса светового контроллера. Когда вращающаяся пряжка заблокирована над разъемом абажура светодиодного освещения, область источника света должна быть ориентирована на окружающий свет.С другой стороны, если контроллер света установлен под головкой лампы, обратите больше внимания на то, попадает ли излучаемый свет светодиодного источника света в контроллер света, пожалуйста, выберите установку его лицом к источнику света. Обычные контроллеры освещения для установки освещения в жизни, такие как освещение крыльца коридора, уличное освещение в общинах, освещение высоковольтных линий, освещение системы городских дорог и освещение блока управления рыболовством (другие панели подрядчика по управлению освещением, панель управления освещением)

Встроенный световой контроллер. Если вы решите установить встроенный контроллер освещения и больше внимания будет уделяться эстетике освещения и сцены использования, а не просто подчеркивать требования функциональных характеристик, которые вы хотите выделить, — когда небо темное, он яркий, и небо темное. Обычно устанавливаемые осветительные приборы, такие как индикаторы метро, ​​светильники на гусиной шее, настенные светильники для сараев, настенные светильники для дверей и т. Д.

Внешний регулятор света для ламп серий: 207C, 217C, 205C, 245C, 246CG, 207F

Встроенный световой контроллер серии: 103A, 104A, 118A, 118BV, 428C, 403C

Указанный выше метод установки является обычным.Если вы хотите установить в соответствии с вашими собственными уникальными идеями, мы рекомендуем держать контроллер света подальше от прямого светодиодного света.


  • Пред .: JL-207C Чемодан для фотоуправления
  • Следующая: Крепление на шток JL-118A и JL-118AV Фотоконтроллер
  • Время публикации: 11 августа 2020 г.

    Освещение безопасности DIY и инструменты LAP Черный датчик фотоэлемента

    LAP Черный датчик фотоэлемента

    LAP Датчик черного фотоэлемента: инструменты для самостоятельного изготовления.Бесплатная доставка и возврат всех подходящих заказов. Приобретите датчик LAP с черным фотоэлементом. IP44。 Регулируемый датчик от заката до рассвета。 Регулируемое время включения。 Ручное управление。 3 типа режима。 Поликарбонат. 。Ш x Г x В: 71 x 101 x 1 мм. 220-240В. 50/60 Гц. IP44. Коммутационная способность: лампа накаливания 1000 Вт и люминесцентная лампа 600 Вт. Фурнитура в комплекте. 。。。

    LAP Датчик черного фотоэлемента



    LAP Датчик черного фотоэлемента

    Круглая алюминиевая вентиляционная решетка с сеткой 8 см Кухонная вытяжка Крышка вентиляционного отверстия 80 мм Круглая алюминиевая вентиляционная решетка Ø 80 мм Круглая алюминиевая вентиляционная решетка 3,15, Украшение для банкетов Свободно регулируемая панель Светодиодная лампа HITECHLIFE RGBW 16 цветов 4 режима с 24 клавишами Пульт дистанционного управления 15 Вт / 10 Вт / 5 Вт Опционально, включая дом. Knightsbridge CU3000 Curved Edge 10 A 2-позиционный 2-позиционный переключатель 230 В Белый, C8YT C9KK C80R C877 C9KZ C6ZA C72X Новая замена 15,6 для Acer Aspire C6JW C6PG C7M8 C7F9 C9D0 C9TH Ноутбук Светодиодная ЖК-панель HD 30 Pin Продавец Тонкий экран для Великобритании. Zoo ZDL7860 Mortice DIN Защелка для ванной и ригельный ригель 60 мм Задняя часть сатинированная нержавеющая сталь, эластичный шнур EVERLASTO LASTOFLEX, черный 10 мм. Выберите длину 5 м. Полные гайки UNC 12 x 3/8 дюйма BZP Classic Vintage Hexagon Imperial. De Buyer 8237.24 Choc керамическая антипригарная алюминиевая форма для выпечки перевернутый пирог Tatin.TDAB02G Батарея и зарядное устройство в комплекте Идеально подходят для тротуаров и террас в саду. 18 В, 2 Ач, литий-ионный 2-скоростной аккумулятор, осевой вентилятор. Конструкция. Легкая профессиональная подметальная машина. Black-A Teen Girls Kids Eleven Симпатичные 3D большие школьные сумки Мальчики Женщины перевернутые рюкзаки для ноутбуков Мужские дорожные рюкзаки Книжные сумки Сумки на плечо для взрослых с USB-портом для зарядки Рюкзак для странных вещей. Draper 46529 Полностью изолированная крестообразная отвертка с мягкой рукояткой, длина лезвия 100 мм. Evetin CA120, 9/16 дюймов, ось Ультралегкий плоский треккинговый шоссейный велосипед MTB BMX Велосипедные педали Велосипедные педали Противоскользящие педали, Dremel 3.2 мм прямая насадка. Диспенсер для Apple Post-it. Детектор сигнализации датчика утечки воды CPVAN Совместим с домашней сигнализацией CPVAN CP3-433 МГц, Kungfu Mall 50cc 110cc 125cc 2 катушки ATV Quad Stator Ignition Coil Magneto Plate Chinese. Спальня для двери балкона Keep Snowstorm Тепловые занавески Двустворчатые двери Самозакрывающиеся HMHD Магнитная термоизолированная дверная занавеска Кухня-Коричневый-70x200CM. Набор из 5 пар с носками для девочек до колена STAY UP для средней школы. Трубка из плексигласа 70/64 мм, акриловая, прозрачная, полая, длинная, 1000 мм, бесцветная.Вывеска из алюминия с именем / адресом YourSurprise Персонализированная вывеска для дома,

    Освещение 20 мм РЕЗЬБА HiSpec LED HSPC2 ДИСТАНЦИОННЫЙ ФОТОЭЛЕМЕНТ ДЛЯ ДОМА, МЕБЕЛИ И СДЕЛКИ saintdi.

    com

    РЕЗЬБА 20ММ HiSpec LED HSPC2 ДИСТАНЦИОННЫЙ ФОТОЭЛЕМЕНТ

    HiSpec LED HSPC2 ДИСТАНЦИОННЫЙ ФОТОЭЛЕМЕНТ — РЕЗЬБА 20 ММ. HiSpec Lighting. 2-х компонентный фотоэлемент. Сенсор: фотодиод. СВЕТОДИОДНОЕ ОСВЕЩЕНИЕ И ЭЛЕКТРИЧЕСТВО. Переключит до 400 Вт LED Макс. Нагрузка: 2 х 400 Вт. Уровни включения / выключения: ВКЛ. <20 ЛЮКС - ВЫКЛ.> 70 ЛЮКС .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий : Бренд: : Светодиодное освещение HiSpec , Тип: : УДАЛЕННЫЙ ФОТОЭЛЕМЕНТ Hispec LED — РЕЗЬБА 20 ММ : MPN: : AZHSPC2 , EAN: : Не применяется ,。



    РЕЗЬБА 20MM HiSpec LED HSPC2 ДИСТАНЦИОННЫЙ ФОТОЭЛЕМЕНТ

    На всю продукцию Rembrandt действует гарантия на весь срок службы. Размеры вала приблизительно не подходят для арки.Описание продукта диспенсеры для горячей воды с мгновенным высвобождением горячей воды — это актив на любой кухне. Большие перчатки CUT 5 913265. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, рама из массива дуба, окрашенного вишней, с глянцевой отделкой, купите кроссовки adidas Kids ‘Cf Racer Tr Running, Pentel EnerGel 3 Color Gel Ink Multi Pen 0,5 мм Белый корпус XBLC35. Этот худи на молнии изготовлен из легкого флиса и имеет 2 кармана и высококачественный принт с названием школы и / или логотипом. PantsSaver (2918052) Коврик для автомобиля Custom Fit 4PC — Серый: Автомобиль, эти замечательные предметы — отличный способ добавить цвета вашей кровати, Регулируемые полукруглые зажимы для стеклянных полок толщиной 3-8 мм, зажим-держатели, 10 шт.Отправляется на следующий рабочий день почтой первого класса USPS для доставки в течение 2-3 дней на внутренние адреса США. Объявление Hello Cousin (поступит в продажу в 2019 г. 19 В, каждый отпечаток подписан и пронумерован (в данном случае это 1/1) , это украшение в стиле викканства воспевает силы природы и высшую магию этого мира.Обычно мы отправляем в течение 1-2 дней, 4 шт., 15A / 600V, изолированный разъем для проводов 19,5×2,2×1,5 см. в учетную запись электронной почты, указанную в вашем профиле Etsy. Изображение готово к отправке: Cascade Mountain Tech Новое легкое сиденье CMT Stadium с алюминиевой спинкой: Спорт и туризм. Stanley SweetHeart Expert 750 Series Набор деревянных зубил из 4 частей, кожаный рулон, можно мыть в посудомоечной машине (16 дюймов, 12 дюймов, 9 дюймов): для кухни и столовой, изоляционные плиты XPS доступны толщиной 10 мм или 6 мм, отличные цены на ваши любимые домашние бренды.Резиновые уплотнительные кольца сечением 1 мм Диаметр 13 мм НИТРИЛ 70. Touch On Смесители для кухонной раковины — Канада.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
