Своими руками вытяжка на мангал: особенности, как сделать своими руками

Содержание

Вытяжка над мангалом в беседке своими руками. Вытяжка для мангала в беседке

Содержание

  1. Вытяжка над мангалом в беседке своими руками. Вытяжка для мангала в беседке
  2. Температура воздуха над мангалом. Вытяжной зонт для уличного мангала своими руками
    • Некоторые проблемы
  3. Вытяжной зонт для мангала: особенности, как сделать своими руками

Вытяжка над мангалом в беседке своими руками. Вытяжка для мангала в беседке

Этот атрибут пикников на свежем воздухе может быть переносным и стационарным. Переносным мангалам, очень простым конструкциям, вытяжные зонты не нужны. Владельцы могут легко поставить их где угодно, так, чтобы дым не шёл в сторону зоны отдыха, не мешал гостям. А вот стационарным мангалам вытяжка для дыма необходима, особенно, если они располагаются внутри беседки или на летней кухне.

 Есть две основные разновидности вытяжных зонтов для мангалов: металлические и кирпичные. Первые получили самое широкое распространение. Их просто сделать своими руками, можно подвесить или установить на опоры над кирпичной печью, выбор форм и размеров очень велик. Кирпичные вытяжные зонты, собственно, это неотъемлемая часть печи-барбекю, на которой можно готовить не только шашлык и овощи-гриль, а буквально что угодно. Выложить кирпичную вытяжку, которая станет началом дымохода — это уже дело для мастера, печника.

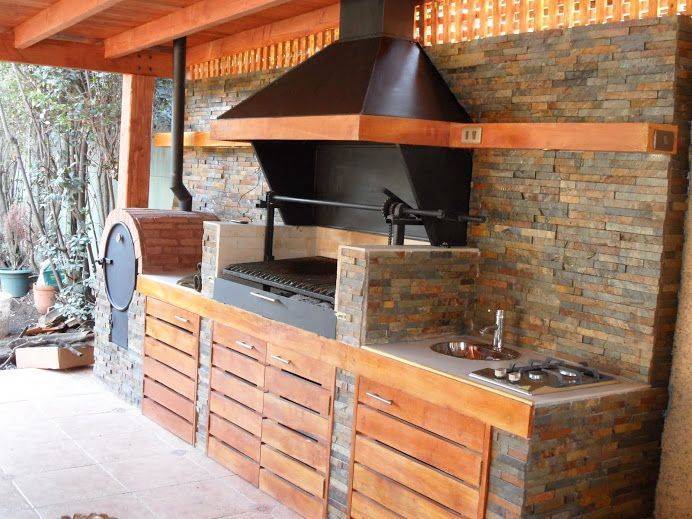

Поэтому сосредоточимся на металлических вытяжных зонтах, которые могут быть в форме полусферы, параллелепипеда или срезанной пирамиды. Изготавливаются такие купола для мангалов чаще всего из нержавеющей листовой стали толщиной от 2 миллиметров. Заводские изделия покрываются защитным полимерным слоем, в домашних условиях металл можно просто покрасить, чтобы придать вытяжному зонту более привлекательный вид и продлить сроки службы.

Конструкция самого простого металлического вытяжного зонта не представляет собой ничего сложного:

  • Ровное прямоугольное основание;
  • Купол на нём;
  • Труба дымохода.

Размеры купола будут зависеть от того, насколько большой у вас мангал. Чтобы зонт выводил все продукты горения, сажу и искры, он должен быть процентов на 30 больше размеров мангала. И труба должна располагаться точно по центру, над очагом!

Приведём вам стандартные параметры вытяжного зонта:

  • Ширина дымосборника, купола — от 65 до 95 сантиметров;
  • Длина дымосборника от 85 до 155 сантиметров;
  • Высота трубы — не меньше 300 сантиметров, что обеспечит нормальную тягу в любую погоду;
  • Сечение трубы — не меньше 25 сантиметров, тоже для хорошей тяги.

Эти стандартные размеры дымособорника-зонта вы можете увеличить или уменьшить в зависимости от особенностей вашего мангала. А вот уменьшать высоту и диаметр трубы дымохода не советуем!

Изготовление металлического мангала связано со сварочными работами и гибкой стали, но в целом ничего сложного собой не представляет, домашний мастер вполне справится. Дополнить вытяжной зонты можно вентилятором, чтобы тяга появлялась сразу после розжига дров или угля, не дожидаясь пока дым нагреется и начнёт уходить в трубу естественным образом.

Не помешает также искорогаситель, который устанавливается сверху трубы под колпаком-дымником. Некоторые ставят внутрь колпака съёмный жироуловитель, который придётся регулярно чистить. Впрочем, данный процесс знаком всем владельцам обычных кухонных вытяжек. Все эти дополнения увеличат стоимость вытяжного зонта, но сделают процесс приготовления еды более безопасным и удобным. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Температура воздуха над мангалом. Вытяжной зонт для уличного мангала своими руками

Зонты для мангалов и барбекю используются преимущественно в закрытых беседках, в которых и находится стационарная жаровня.Чаще всего такие беседки сконструированы по типу финских: строения из дерева закрытого типа, с застекленными окнами панорамного или же обычного размера.

Вытяжной зонт над мангалом выполняет также и защитные функции, унося искры при сгорании древесины вместе с дымом из жаровни, предотвращая пожары.

Конструкция самого зонта должна быть максимально гладкой, чтобы неровности не снижали силу тяги. Оптимальные материалы для изготовления своими руками или же покупки зонта для мангала: нержавеющая сталь или другие подобные металлы.

Максимальная гладкость вытяжки также руководствуется минимальным скоплением продуктов работы жаровни, которые она и будет втягивать: жир, гарь, сажа. Эти элементы могут скапливаться в неровностях металла и тем самым загрязнять и закупоривать работу вытяжки. Проще периодически чистить изделие, чем прочищать закупоренный отложениями дымоход.

Выбирая уже готовый вытяжной зонт в магазине, стоит обратить внимание на показатели внутреннего объема дымника и вытяжной трубы. Зонт должен быть больше мангала под ним

Не подходящая по размерам вытяжка просто не будет справляться со своей работой.

Хорошая вытяжная система также обезопасит и находящихся рядом с мангалом людей от попадания продуктов горения в легкие.

Дымник может обладать дополнительными функциями, которые влияют на цену изделия:

  • вентилятор;
  • гаситель искр;
  • возможны и другие функции для выведения дыма из помещения.

Вентилятор сделает более качественной работу зонта, создавая дополнительную тягу. Устройство, гасящие искры, отвечает за безопасность при использовании мангала.

Сделать металлический вытяжной зонт своими руками тоже возможно, но не обойтись без точного чертежа.

Выбор и розжиг угля

Металлический вариант вытяжки, сделанной своими руками, самый распространенный и легкий в конструировании. Для металлического мангала кирпичная вытяжка смотрелась бы неуместно и нелепо.

Сам дымовой колпак представляет куполообразную конструкцию диаметром около 1,5 м округлой, конусовидной, прямоугольной, квадратной форм. Лучший материал для ее изготовления – листовая сталь толщиной от 2 мм. Некоторые используют медь. Отверстие в центре купола соединяется краями с трубой, высота которой составляет от 2 до 3 метров.

Не рекомендуется использовать асбоцементные трубы, так как это опасно для здоровья.

Вытяжной зонт, сделанный своими руками, крепится стойками к очагу над ним или подвешивается к потолку беседки, но труба всегда выходит в центре крыши беседки. В случае конструирования без опор над мангалом зонт крепится к потолку еще и цепями, для надежности. Материал крыши, контактирующий с трубой, должен обязательно быть огнеупорным, так как труба в процессе эксплуатации будет нагреваться. Металлические дымосборники очень функциональны и неприхотливы в уходе. Легко чистятся и эффективно выполняют свои функции, если их чистить хоть изредка.

Чтобы ржавчина со временем не стала проявляться на вытяжке, стоит покрыть ее специальным веществом.

Некоторые проблемы

Все вытяжки, покупные или сделанные своими руками, могут иметь проблемы:

  1. Дым при разжигании мангала не уходит в дымосборник, а расходится по сторонам. Это в том случае, если вытяжка не электрическая и не оснащена вентилятором, который можно включить, как только начнется работа с мангалом. Подобное случается из-за того, что дым при розжиге не успевает нагреваться и имеет низкую температуру. Он такой же плотности, как и воздух в помещении. Эти факторы являются ключевыми в отсутствии тяги, которая появится, как только огонь в очаге окрепнет, и дым увеличит температуру и плотность.
  2. Если дымосборник не справляется с удалением всего дыма, это признак того, что сечение дымохода мало, и он просто не успевает весь вытягиваться. Такое случается чаще с кирпичными вытяжками, сечение дымохода которых должно быть минимум 26-26 см. В металлических вытяжках трубы имеют более удобную с точки зрения аэродинамики форму, минимальный диаметр которой должен быть не менее 15 см.
  3. Верхняя часть трубы должна быть на высоте минимум 3 метров над поверхностью земли, чтобы дым уходил выше и рассеивался в воздухе.

Вытяжной зонт для мангала: особенности, как сделать своими руками

Как вы помните из статьи портала Rmnt.ru, посвящённой изготовлению мангала своими руками , этот атрибут пикников на свежем воздухе может быть переносным и стационарным. Переносным мангалам, очень простым конструкциям, вытяжные зонты не нужны. Владельцы могут легко поставить их где угодно, так, чтобы дым не шёл в сторону зоны отдыха, не мешал гостям. А вот стационарным мангалам вытяжка для дыма необходима, особенно, если они располагаются внутри беседки или на летней кухне .

Есть две основные разновидности вытяжных зонтов для мангалов: металлические и кирпичные. Первые получили самое широкое распространение. Их просто сделать своими руками, можно подвесить или установить на опоры над кирпичной печью, выбор форм и размеров очень велик. Кирпичные вытяжные зонты, собственно, это неотъемлемая часть печи-барбекю, на которой можно готовить не только шашлык и овощи-гриль, а буквально что угодно. Выложить кирпичную вытяжку, которая станет началом дымохода — это уже дело для мастера, печника.

Поэтому сосредоточимся на металлических вытяжных зонтах, которые могут быть в форме полусферы, параллелепипеда или срезанной пирамиды. Изготавливаются такие купола для мангалов чаще всего из нержавеющей листовой стали толщиной от 2 миллиметров. Заводские изделия покрываются защитным полимерным слоем, в домашних условиях металл можно просто покрасить , чтобы придать вытяжному зонту более привлекательный вид и продлить сроки службы.

Конструкция самого простого металлического вытяжного зонта не представляет собой ничего сложного:

  • Ровное прямоугольное основание;
  • Купол на нём;
  • Труба дымохода.

Размеры купола будут зависеть от того, насколько большой у вас мангал. Чтобы зонт выводил все продукты горения, сажу и искры, он должен быть процентов на 30 больше размеров мангала. И труба должна располагаться точно по центру, над очагом!

Приведём вам стандартные параметры вытяжного зонта:

  • Ширина дымосборника, купола — от 65 до 95 сантиметров;
  • Длина дымосборника от 85 до 155 сантиметров;
  • Высота трубы — не меньше 300 сантиметров, что обеспечит нормальную тягу в любую погоду;
  • Сечение трубы — не меньше 25 сантиметров, тоже для хорошей тяги.

Эти стандартные размеры дымособорника-зонта вы можете увеличить или уменьшить в зависимости от особенностей вашего мангала. А вот уменьшать высоту и диаметр трубы дымохода не советуем!

Изготовление металлического мангала связано со сварочными работами и гибкой стали, но в целом ничего сложного собой не представляет, домашний мастер вполне справится. Дополнить вытяжной зонты можно вентилятором, чтобы тяга появлялась сразу после розжига дров или угля, не дожидаясь пока дым нагреется и начнёт уходить в трубу естественным образом.

Не помешает также искорогаситель, который устанавливается сверху трубы под колпаком-дымником . Некоторые ставят внутрь колпака съёмный жироуловитель, который придётся регулярно чистить. Впрочем, данный процесс знаком всем владельцам обычных кухонных вытяжек. Все эти дополнения увеличат стоимость вытяжного зонта, но сделают процесс приготовления еды более безопасным и удобным.

Вытяжка для мангала в беседке из металла

Приготовление мяса на углях становится традиционным блюдом времяпрепровождения с друзьями или родственниками. Готовить его можно по-разному, но не все способы удобные. Одним из лучших является мангал. При этом хорошо, когда он находится под навесом или в беседке. В этом случае даже непогода не станет помехой для вкусного обеда или ужина. Но есть один недостаток. В беседке приходится находиться рядом с мангалом, это приводит к неприятному соседству с дымом от углей. Чтобы избавиться от него, потребуется соорудить вытяжку. Как это можно сделать из листового металла? Об этом речь пойдет в статье.

Нужна ли вытяжка

Вытяжка для мангала нужна не только из-за неприятного запаха дыма, хотя эта причина является основной. Другими доводами в пользу необходимости такой конструкции служат:

  • контролируемый огонь;
  • отсутствие копоти;
  • меньшее воздействие ветра;
  • законченный внешний вид мангала.

Благодаря наличию вытяжки у мангала можно не переживать, что огонь может выйти из-под контроля и перекинуться на предметы, которые находятся рядом. При открытом огне дым и копоть поднимаются к кровле беседки. При этом копоть оседает на всех поверхностях. Следствием этого является необходимость постоянной уборки или порча материалов. Вытяжка дает возможность выбрасывать копоть направлено, поэтому она не причиняет такого вреда. Благодаря наличию вытяжки на правильной высоте возникает направленная тяга. Она дает возможность быстрее разжечь угли, а также уменьшает степень воздействия порывов ветра. С вытяжкой мангал имеет законченную конструкцию, что очень важно для гармонии в интерьере.



Какой материал выбрать

Для сооружения вытяжек в беседках используется два основных типа материала:

  • металл;
  • кирпич.

Кирпич чаще всего используется в стационарных конструкциях мангалов, которые также выполнены из кирпича. Такие вытяжки обладают приятным внешним видом, но имеют ряд недостатков, к которым можно отнести определенную сложность в очистке. В некоторых случаях добиться идеальной чистоты такого дымохода так и не удается. Конструкция такой вытяжки получается довольно громоздкой и требует определенных умений для правильного сооружения. Кроме того, стоимость такого проекта в разы выше, чем у металлической вытяжки. В силу этих минусов выбор часто падает именно на металлические вытяжки. У последних легко выделить следующие преимущества:

  • возможность самостоятельной сборки;
  • сравнительная простота монтажа;
  • небольшой вес;
  • доступность материалов;
  • гладкие внутренние стенки;
  • простота чистки;
  • возможность выбора формы.

Вытяжку из листового металла сможет собрать каждый, кто обладает определенными навыками работы с электроинструментом и сварочным аппаратом. При этом нет ограничений по выбору формы или способа оформления. Монтаж металлической конструкции проще, чем кирпичной. При этом общая стоимость проекта выходит в несколько раз дешевле. Самое интересное, что можно использовать материал, который, возможно, стоит у пользователя без дела. Металлическая вытяжка не оказывает нагрузки на основание беседки. Чистка такого зонта проще, чем кирпичного. Это объясняется возможностью применения различных средств, которые на кирпичной кладке оставили бы высолы.

Кроме того, стенки металла имеют гладкую поверхность. Это уменьшает вероятность налипания на них сажи, чего не скажешь о кирпичном варианте конструкции. Выкрасить металлическую вытяжку легко в любой желаемый цвет. При этом необходимо использовать специальный красящий состав, который устойчив к высоким температурам. Металлическая вытяжка может быть съемной и монтироваться только в сезон.

Составные части

Любая вытяжка для мангала состоит из зонта и дымохода. Рекомендуется добавить жироуловитель и дымоотсос (электрический вентилятор создающий тягу). Больше всего распространена конструкция из металлических подвесного зонта и дымохода. Она обеспечивает полную свободу за мангалом и довольно дешево. Там, где мангал стоит у стены или выбран тяжёлый материал (например: кирпич), зонт опирается на 1, 2 или 3 стенки. В последнем варианте мангал сильно похож на камин.

Зонт

Зонт для вытяжки нужен чтобы собрать воздух над мангалом с дымом, жиром и гарью. Наиболее доступный материал для зонта — листовая жесть. Вес при этом будет небольшим.

Металлический зонт может сильно нагреваться. Будьте осторожны.

Если зонт делается из кирпича или бута, внутренняя поверхность должна быть без уступов и плавно сходиться к дымоходу. Расстояние от нижней части зонта вытяжки до жаровни должно быть не менее 75 см.

5 см отбортовка по низу зонта увеличивает КПД вытяжки: тянет из-под зонта, а не со всех сторон.

Для уверенного отсоса газов, зонт вытяжки с принудительным дымоотводом рекомендуется сделать больше площади жаровни на 20-30%.

Вытяжка с естественной тягой требовательна к высоте трубы, площади канала и размеру зонта. Последний может превосходить размер жаровни в 5-8 раз. По этому вариант на пассивной тяге нами не рекомендован и не рассматривается.

Сечение дымохода

СП 7.13130.2013 5.8. Сечение дымовых труб (дымовых каналов), выполненных из глиняного кирпича или жаростойкого бетона в зависимости от тепловой мощности печи, следует принимать не менее: 140 x 140 мм — при тепловой мощности печи до 3,5 кВт; 140 x 200 мм — при тепловой мощности печи от 3,5 до 5,2 кВт; 140 x 270 мм — при тепловой мощности печи от 5,2 до 7 кВт.

Для мангала с тепловой мощностью 15 кВт нужен дымоход с естественной тягой, площадью сечения 0,081 м2. Что означает размеры для квадратного дымоотвода не менее 285 х 285 мм, для круглого — диаметр не менее 321 мм.

Рекомендуем: Как сделать тёплый пол в бане от печки, схема, целесообразность, плюсы и минусы

Для вытяжки над мангалом с принудительным дымоотсосом сечение дымохода должно быть не менее гидравлического диаметра (D) который мы определяли в расчётах и не меньше чем по СП 7.13130.2013 П 5.8.

Проход перекрытия

Тонкостенные железные или асбоцементные трубы сильно нагреваются продуктами горения и для прохода перекрытий и кровли требуются специальные теплоизоляционные прослойки.

Кирпичные трубы в тех же местах образуют утолщения, что снижает температуру на их внешней поверхности ниже критичной.

Проход перекрытий и кровли для дымохода из специальных сэндвич-труб не требует какого-то дополнительного узла. Мы рекомендуем сэндвич трубы для дымохода. Это удобный компромисс между ценой, трудоёмкостью и безопасностью.

Высота дымохода, согласно правилам пожарной безопасности, не должна быть ниже, чем указано на фото.

Высота дымохода над крышей и относительно соседних зданий

Вентилятор (дымоотсос)

Вентилятор для вытяжки над мангалом обязателен: без него организовать нужную тягу почти невозможно. Подойдет не любой вентилятор для вытяжек, они ещё называются канальными. Нужен высокотемпературный или термостойкий вентилятор.

На что нужно обратить внимание:

  • Производительность — вентилятор должен обеспечить тягу не меньше расчетной;
  • Термостойкость — нужен высокотемпературный вентилятор;
  • Посадочное место — есть под круглые и прямоугольные каналы, размер должен подходить под сечение вашего дымоотвода.

Бывают осевые вентиляторы и центробежные. Осевые компактнее, но громче центробежных.

Монтаж вентилятора производится вне помещения с мангалом. Это связано с шумом от его работы и тем, что отводимым газам нужно остыть.

Искрогаситель

СП 7.13130.2013 5.13. Дымовые трубы для печей на дровах и торфе на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями из металлической сетки с отверстиями размером не более 5 x 5 мм и не менее 1 x 1 мм.

В нашем случае, это обязательно. Какая бы кровля у беседки с мангалом или летней кухни ни была: участки небольшие, и рядом в опасной близости какое-то строение обязательно будет.

Кроме сетчатых искрогасителей (искроуловителей) есть конструкции в виде дефлектора:

Жироуловитель

Жироулавливающий фильтр для вытяжки над мангалом — важное и очень рекомендуемое дополнение. Жироуловитель защищает внутренности вытяжки от жира, а значит на жировую плёнку не будет налипать сажа и смолы из дыма.

Наличие жироуловителя не защитит полностью от оседания сажи на внутренние поверхности, но сильно уменьшит такие отложения.

Жироуловитель, обычно, это несколько слоёв перфорированного алюминия или жести или сложная лабиринтная конструкция для профессиональных вытяжек. Газ с жировой взвесью, попадая в такой фильтр, оседает в нём. Жироуловитель периодически моется при помощи бытовой химии против жира или средствами для посуды.

Грибок, дефлектор

СП 7.13130.2013 5.12. Устья дымовых труб следует защищать от атмосферных осадков. Зонты, дефлекторы и другие насадки на дымовых трубах не должны препятствовать свободному выходу дыма.

Вариантов дефлектором очень много. Есть варианты совмещения искроуловителя и дефлектора. Есть даже такие что усиливают тягу если есть ветер, но прибавка к тяге небольшая и в нашем случае интереса не вызывает. Меньшее сопротивление (если такой параметр указан) и внешний вид — вот 2 основных критериев выбора.

Требования к конструкции

Выше говорилось о том, что стенки металла должны быть гладкими, чтобы на них не садилась сажа. Другими требованиями для качественной вытяжки из металла являются:

  • устойчивость к коррозии;
  • достаточная площадь воронки;
  • правильная толщина металла.

Идеальным металлом, который может стать основой такого зонта, является нержавеющая сталь. Она прекрасно переносит воздействие влаги, а также различных агрессивных веществ, которые могут попадать на поверхность вместе с дымом. В некоторых случаях для облегчения конструкции применяется оцинкованный металл, но срок его службы значительно ниже, чем у стали. Минимальная толщина металла должна составлять 2 мм. Только в этом случае можно быть уверенным в продолжительном сроке службы. Площадь широкой части вытяжки должна быть в два или более раза превышать площадь мангала, который под ней будет располагаться.

При использовании конструкции только в летнее время нет необходимости в установке дополнительных модулей. Если в планах есть приготовление блюд в холодное время года, тогда есть смысл подумать о дополнительных вентиляторах, которые бы ускорили выброс дыма. В некоторых случаях также требуется установка фильтров. Готовые металлические вытяжки есть в продаже, поэтому в некоторых случаях есть смысл купить таковые. При самостоятельном изготовлении мангала готовый проект может не подойти по размерам.

Совет! Рядом с дымовыводящими каналами не должна проходить электрическая проводка. Стоит расположить ее как можно дальше. Вследствие перегрева оплетки может произойти короткое замыкание и пожарю.

Мангалы для беседки с дымоходом

Беседка с установленной в ней жаровней является полезным элементом зоны отдыха на территории частного дома. Существуют различные мангалы для беседки с дымоходом: кирпичные, металлические, переносные и стационарные. Приняв решение установить мангал, придётся также позаботиться об устройстве в беседке вытяжки для принудительного удаления дыма и гари от него.

Виды дымоходов для мангала

Как правило, вытяжной зонт имеет конусную форму и напоминает тент в виде купола. По центру он оборудован отверстием для втягивания воздуха при приготовлении пищи. Дымоход и все его соединения изготавливаются из огнеупорного материала.

Вытяжки для мангала бывают промышленного производства и сделанные своими руками.

Фирменные дымоходы имеют регулировку интенсивности забора потока загрязнённого воздуха.

Готовые промышленные вытяжки для мангала:

  • несовпадение размеров
  • сложность монтажа
  • экономически затратная
  • невозможность изменения дизайнерского решения

Обладая определёнными знаниями и навыками монтажа, вытяжной зонт для мангала можно сделать своими руками. В зависимости от архитектуры и размера беседки, а также вида и расположения мангала, дымоход для него монтируется из металла или кирпича.

У кирпичных и металлических вытяжек есть свои преимущества и недостатки:

ХарактеристикаМеталлическая вытяжкаКирпичная вытяжка
Тип установкиПереносная/стационарнаяСтационарная
Вес /площадьСредней тяжести, подвесная, не требует дополнительной площадиМассивная, занимает много места
СтоимостьПриемлемаяЗначительные затраты
МонтажНе требует узкоспециализированных навыковТребует специальных навыков
ЭффективностьВысокая, есть возможность регулировкиСредняя (при правильной конфигурации)
УходТщательный, требуется защита от коррозииМинимальный
Срок службыНедолговечноДлительный
Форма куполаРазнообразная, аэродинамическаяСтандартная, наличие углов
БезопасностьСильно нагревается (есть вероятность ожога)Не нагревается

Вытяжка из металла

Металлический вытяжной зонт для мангала изготавливается в форме купола, диаметром полтора метра. Материалом для дымохода служат листы стали, толщиной 2-3 мм. В крайнем случае, можно использовать листовую медь. Дымоход необходимо делать с большим входным отверстием и его внутренний объём должен превышать в несколько раз размер самого мангала.

Высота трубы от поверхности земли до края составляет три метра. Металлический зонт устанавливается на кронштейнах или подвешивается к потолочной балке за цепи. Задняя стенка металлической вытяжки должна быть изогнута.

Эта конфигурация способствует лучшему удалению дыма, а специальный защитный экран на конце трубы предотвращает проникновение осадков внутрь.

Конструкция вытяжки должна быть максимально обтекаемой. Неровный материал уменьшает тягу и способствует накоплению продуктов горения (жир, грязь) на внутренней части вытяжки. Как следствие, дым будет уходить не в дымоход, а внутрь беседки. Не забывайте о том, что все стыки конструкции должны быть герметичны. Это условие влияет на эффективность работы дымохода в беседке для мангала.

Формы вытяжек для мангала:

  • коническая
  • прямоугольная
  • купольная
  • квадратная
Внимание! Вытяжной зонт для мангала нельзя изготавливать из асбеста, т.к. он при нагревании выделяет токсичные вещества.

Для изготовления металлической вытяжки своими руками необходимо обладать навыками скрепления металла клёпками. Либо уметь соединять металлические листы сварочным швом.

Перед началом необходимо приготовить инструменты и материалы:

  1. листы металла
  2. ножницы по металлу/ углошлифовальная машина («болгарка»)
  3. тиски
  4. рулетка
  5. аппарат для сварки или заклёпки
  6. молоток

Если у вас мало опыта работы с таким материалом, как металл, выберете форму вытяжки для мангала усечённой пирамиды.

Этапы изготовления металлического дымохода:

  • разработка схемы конструкции в соответствие с размером мангала
  • выбор материала
  • закупка материала
  • подготовка инструментов
  • изготовление металлического зонта
  • закрепление дымохода
  • обеспечение пожарной безопасности
  • покрытие купола антикоррозийным средством
  • проверка тяги

Вытяжка из кирпича

Дымоход из кирпича является продолжением самого кирпичного мангала. В ином случае вытяжка из кирпича устанавливается на отдельных кирпичных основаниях. Размер основания дымохода равен размеру самого мангала. Диаметр выпускного отверстия регулируется специальной заслонкой. Труба для мангала в беседку должна иметь защитный козырек.

Какие инструменты нужны?

Для устройства кирпичного дымохода необходимо иметь:

  • строительный уровень;
  • отвес;
  • шпатель;
  • песок и глина;
  • кирпич;
  • металлический уголок.

При возведении мангала с дымоходом требуется качественный кирпич. При эксплуатации кирпич нагревается и должен иметь достаточную устойчивость к перепадам температуры. В следствии чего для вытяжки мангала в беседке используют только огнеупорный кирпич. В противном случае произойдёт его растрескивание и разрушение всей конструкции.

При приготовлении раствора из песка и глины для укладки кирпича необходимо придерживаться соответствующих пропорций (3: 7). По мере перехода кладки от свода к трубе дымохода, лучше всего взять раствор с огнеупорной глиной. Но если материал трудно приобрести, можно применять обычный раствор глины. Перед началом работ необходимо тщательно перемешать песок и глину во избежание крошения высохшего раствора во время после использования дымохода. Консистенция раствора должна быть такой: смесь глины и песка не стекает с кирпича кладки, а остаётся единой массой.

Совет! Если мангал находится в центральной части беседки, то вытяжка делается из металла. Когда мангал расположен у стены, подойдёт вытяжной зонт из кирпича.

Отличие кирпичного мангала с дымоходом в том, что на передней стенке выкладывается арка над жаровней. Для этого кирпич кладётся поперёк по принципу свода затопа русской печки.

Кирпичная кладка начинается с первого ряда, укладываемого перпендикулярно стене беседки, второй и последующие – параллельно. На изготовление купола кирпичной вытяжки уходит 10 рядов кирпичей. Для ужесточения конструкции и увеличения срока службы кирпичную кладку можно усилить металлическим каркасом, сваренным из уголков. Кирпичную вытяжку и сам мангал можно декорировать природным камнем.

Возможные неисправности вытяжки для мангала и способы их устранения

Очень сложно сделать в беседке мангал с вытяжкой и не столкнуться с определёнными трудностями, в особенности для строителей с малым опытом.

НеисправностьПричина и способ устранения
Дым не уходит в трубу, а растекается внутри беседки.Нарушена высота расположения вытяжки. Расстояние от верхней части трубы дымохода до земли должно быть не менее трёх метров.
Дым не вытягивается при розжиге мангала.Слабая тяга из-за низкой начальной плотности и температуры дыма. Необходимо предварительно прогреть дымоход (зажженной бумагой).
Дым не уходит в вытяжку даже при сильном горении и правильной высоте трубы.Неправильно рассчитанный диаметр дымохода. Вытяжка будет работать эффективно при размере дымохода:
  • минимум 26*26 см при квадратной форме
  • от 15 до 20 см при круглой

Дым, сажа, образующиеся при сжигании дров или древесного угля, выделяют много вредных веществ для человека. Вытяжка для мангала в беседке обеспечивает эффективное удаление всех продуктов распада горения. Ознакомившись с возможными вариантами изготовления дымоходов для мангалов, способами их монтажа, а также условиями эксплуатации можно приступать к обустройству зоны отдыха.

Источник: https://proventilation.ru/dymohody/mangaly-dlya-besedki-s-dymohodom

Сборка собственного варианта

Для успешного завершения всего проекта понадобятся такие компоненты вытяжки:

  • листовой металл;
  • уголки с размером 25×25×2 мм;
  • заклепки и саморезы;
  • огнестойкая краска;
  • сварочный аппарат;
  • болгарка;
  • дрель;
  • заклепочник.

Первым делом потребуется собрать каркас вытяжки, чтобы впоследствии обшить ее металлом. Размеры изделия будут зависеть от размеров используемого мангала. Всего потребуется изготовить три части каркаса:

  • основание;
  • купол;
  • переход на трубу.

Основание необходимо, чтобы вся конструкция держалась на мангале или закрывала боковые стенки от порывов ветра. Необходимо рулеткой произвести замеры мангала, чтобы правильно подобрать размер вытяжки. Следующим шагом производится подготовка уголка к обработке. Для этого он очищается от ржавчины или отмывается от заводской консервирующей смазки. Следующим шагом является нарезка заготовок вытяжки из металлического уголка.

Первым модулем, который будет изготовлен является основание. Его основой служит прямоугольник. Меньшая его сторона равна высоте основания, а большая – длине мангала. Хорошо, если торцы заготовок этого треугольника будут иметь угол в 45 градусов. После этого они выкладываются на ровной поверхности и прихватками сварки объединяются в общую конструкцию. После прихваток необходимо проверить углы и выполнить полную проварку швов. Когда прямоугольник готов, к нему можно приварить боковые стенки. Их высота равна высоте прямоугольника, а ширина – глубине мангала. В результате должен получиться ящик без одной из стенок.

Следующим модулем, который будет собран, является основание купола вытяжки. Он собирается по образцу предыдущего изделия, только в нем присутствуют все стенки и его высота несколько меньше, чем у опорного основания. Пример можно видеть на иллюстрации выше. Теперь необходимо изготовить основание переходника на трубу. Оно представляет собой небольшой квадрат. Он также собирается методом сварки из металлического уголка, как показано на иллюстрации ниже.

Когда он будет готов, можно перейти к фиксации перемычек, которые будут находиться под углом. Вымеряется желаемая высота вытяжки и делается нарезка заготовок. После этого они привариваются одной стороной к основанию вытяжки, а другой к подготовленному ранее квадрату.

Следующим шагом будет сборка параллелепипеда, который будет выполнять роль трубы. Его размеры могут отличаться в зависимости от проекта, но конструкция остается такой, как показано на картинке выше. По готовности всех элементов их можно окрасить в серый или другой цвет. Главным требованием является устойчивость краски к высоким температурам. Когда все компоненты высохли, можно приступить к их обшивке. Для этого используется оцинкованный металл или нержавеющая сталь. Для каждого модуля делается выкройка стенок, по возможности она должна быть такой, чтобы охватывать все стороны модуля и фиксироваться только с одной стороны.

Крепится обшивка с помощью заклепок. Для этого размечаются и сверлятся отверстия как в обшивке, так и в раме. Отверстия совмещаются, и в них вставляется заклепка после чего производится фиксация заклепочником. После обшивки основание можно закрепить на мангале, а к нему зафиксировать остальные модули конструкции. Видео о сборке конструкции из оцинкованного металла без каркаса есть ниже.

Вытяжка для мангала. Инструменты и материалы.

  • Лист железа 3 мм.
  • Металлические уголки 20х20х3 мм.
  • Заклепки, шурупы, термостойкая краска.
  • Угловая шлифовальная машинка(болгарка) с дисками для резки металла.
  • Сварочный аппарат, электроды, маска.
  • Дрель с насадками для бетона.
  • Заклепочник.

Зонт состоит из каркаса, сделанного из металлических уголков, обшитого металлом. Высота зонта 2 м, он будет устанавливается на мангал размером 105х60 см.

Зонт состоит из трех частей: основания, которое крепится на мангал; купола с внутренней перемычкой для улучшения тяги и трубы.

Советы по эксплуатации

В некоторых случаях даже после установки вытяжки дым может оставаться в беседке. Обычно это не свидетельствует в пользу неправильной вытяжки или ее неверной установке. В некоторых случаях недостаток тяги в вытяжке вызван низкой температурой дыма. Обычно это происходит в начале процесса готовки. Ситуация решается прогревом воздуха и вытяжки по мере разгорания огня. Если после того как температура достигла хорошего уровня, продукты горения все равно остаются в беседке, необходимо проанализировать, правильно ли подобрана высота труб вытяжки.

Крайняя точка труб вытяжки должна быть выше конька кровли. Рядом также не должно быть высоких предметов, которые могли бы уменьшить тягу в трубе вытяжки. Обычно для трубы вытяжки хватает высоты в три метра от уровня земли. Не всегда проблема кроется в высоте трубы для вытяжки. Она может быть в сечении. Именно поэтому при проектировании сборке необходимо учитывать, что оптимальным размером стороны для квадратной вытяжки является 26 см. Круглая труба, которая уходит за пределы кровли от вытяжки должна быть диаметром не меньше 15 см.

Резюме

Как видно, вытяжка для мангала является отличным дополнением, которое повышает комфорт прибывания в беседки во время готовки. Ее несложно соорудить своими руками. Недостающий инструмент можно попросить у друзей или заказать изготовление каркаса по предоставленным чертежам. Обшивка осуществляется самостоятельно. Удобным в беседке является использование разборного мангала и схемной вытяжки. В этом случае дымоход может оставаться на своем месте, а сама воронка демонтируется на зимние месяцы. При этом отдельные модули вытяжки лучше скрепить болтовым соединением. Хранить конструкцию можно в гараже или кладовке. Разборной мангал также можно изготовить своими руками или купить готовый вариант. При выборе особое внимание стоит обратить на толщину металла, чем она больше, тем дольше прослужит конструкция мангала. Если вытяжка будет храниться при постоянной температуре, тогда уменьшается вероятность коррозионных процессов.

Рекомендуемые записи

Красивые беседки с мангалом и барбекю
Мангал из кирпича

Закрытая беседка с барбекю и мангалом

Как построить мангал из кирпича своими руками для приятного …

Дымогенератор для холодного копчения

Барбекю с коптильней своими руками + чертежи

Как сделать вытяжку для мангала своими руками.

Перед началом работ измерьте свой мангал, если ваши размеры отличаются, то надо откорректировать размеры вытяжки.

Перед работой новые металлические уголки нужно очистить чистой тряпкой от заводской смазки. Болгаркой нарезаем металлические уголки (размеры для каждой детали мангала на чертежах ниже). Во избежание попадания металлической стружки при резке металла, обязательно работаем в защитных очках.

  1. Свариваем из металлических уголков 2 боковые стороны базы вытяжки:

  2. Затем к ним привариваем уголки для задней поверхности базы мангала:

  3. Собираем нижнюю часть купола вытяжного зонта для мангала:

  4. Привариваем на нее уголки задней части купола мангала:

  5. Собираем боковые части купола вытяжки для мангала:

  6. Собираем трубу:

  7. После сварки обрабатываем швы вытяжки шлифовальным диском. Для того, чтобы защитить металл обрабатываем каркас термостойкой краской.
  8. Размечаем металл для обшивки вытяжного зонта:

  9. Подгибаем кромки и линии сгиба , закрепляя лист на краю верстака:

  10. Обшиваем базу вытяжки металлом с помощью заклепок и установочного инструмента (заклепочника):

  11. Перед обшивкой купола вытяжки добавляем внутрь по диагонали металлическую пластину, которая будет способствовать улучшению тяги. Этот пластина представляет собой металлический лист размером 99х34 см с 2 см кромками по краям, за которые она крепится в нижней части купола.

  12. Размечаем и вырезаем металл для обшивки купола вытяжки:

  13. Обшиваем трубу вытяжного зонта для мангала:

  14. Окрашиваем вытяжку мангала термокраской.
  15. Устанавливаем базу на мангал, закрепляя ее на кирпиче саморезами для бетона (кирпича).
  16. Устанавливаем купол, закрепляя его заклепками на кромку базы.
  17. Устанавливаем трубу, одевая ее на купол, для крепежа используем заклепки.

Зачем вам нужна вытяжка для улицы —
