Телевизионные розетки виды: разновидность и способы их установки

Содержание

Виды розеток и рекомендации по их выбору

При замене электропроводки или косметическом ремонте розетки приходится менять. Старые розетки либо выходят из строя, либо не вписываются в новый дизайн помещения, либо ослабевает их контактная система.

Ассортимент розеток велик. Мы не сравниваем качество товаров разных производителей, а расскажем, как выбрать правильный тип розетки из их модельного ряда.

Виды розеток

Содержание

Штепсельные розетки
Телевизионные розетки
Интернет розетки
Рекомендации по покупке и монтажу розеток

Штепсельные розетки

Розетки выпускаются с заземляющим контактом и подключаются к трехпроводной распределительной сети. Наличие заземляющего контакта обязательно для оборудования, на вилках которого есть вывод заземления: стиральных машин, компьютеров, электроинструмента. Но есть розетки и без заземления. Если в распределительной сети отсутствует защитный проводник, устанавливать розетку с заземляющим контактом нецелесообразно. И в трехпроводной сети не обязательно устанавливать розетку с тремя контактами: для подключения зарядных устройств, настольных светильников обычная розетка удобнее.

Розетка с заземляющим контактом

Контактные системы современных розеток рассчитаны на ток 16 А. В розетку с заземляющим контактом можно вставить обычную вилку и наоборот.

По способу монтажа розетки делятся на виды:

Вид розетки	Пример	Область применения
Розетка скрытой установки		Утопленное в стену исполнение, используемое для подключения к проводке в штробах
Розетка открытой установки		Устанавливается на поверхность, проводка подводится в пластиковых кабель-каналах или гофре
Розетка открытой установки IP44		Устанавливается на поверхность, защищена от попадания влаги и пыли. Для установки на открытом воздухе.

Розетка скрытой установки состоит из встраиваемой части с контактной системой, колодкой, узлом крепления и декоративной накладки. В зависимости от применяемого типа монтажной коробки розетки либо распираются в ней специальными зажимами, либо крепятся к коробке винтами. Современные изделия имеют в составе оба способа крепления.

Розетка открытой установки состоит из корпуса, в котором находится колодка с контактной системой. У изделий со степенью защиты IP44 в корпус встроены резиновые сальники. Через них внутрь вводится питающий кабель, для чего прорезаются отверстия нужного диаметра. Вход влагозащищенных розеток закрывается подпружиненной крышкой.

Еще одно полезное дополнение к конструкции розетки – шторки для защиты от детей. Они перекрывают вход в розетку и открываются только при одновременном надавливании. Шторка не позволит ребенку засунуть внутрь металлический предмет, но пропустит штепсельную вилку. Но, если дети уже выросли, установка розеток со шторками необязательна. Шторки препятствуют входу вилки и вносят некоторый дискомфорт. Их можно со временем выломать за ненадобностью, но тогда отверстия под вилку станут неоправданно большими.

Розетка со шторками

Розетки открытой и скрытой установки выпускаются блочными. Самые распространенные – двойные и тройные розетки. Некоторые модели двойных розеток поддерживают подключение двух кабелей на разные контакты, их удобнее соединять шлейфом.

Блочная розетка наружной установкиБлочная розетка внутренней установки

Телевизионные розетки

Раньше телевизионные кабели прокладывались от разветвительной коробки в подъезде непосредственно до телевизора. Но сейчас в одной квартире устанавливается несколько телевизионных приемников. И антенный кабель, лежащий на полу, нравится не всем.

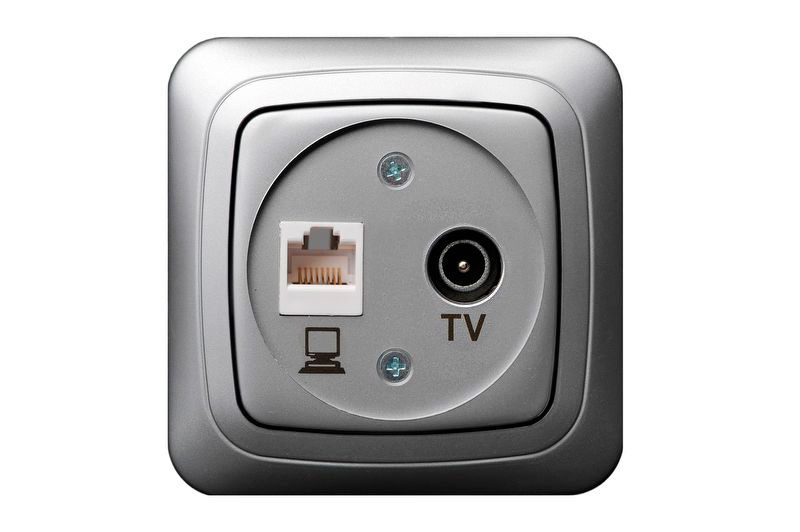

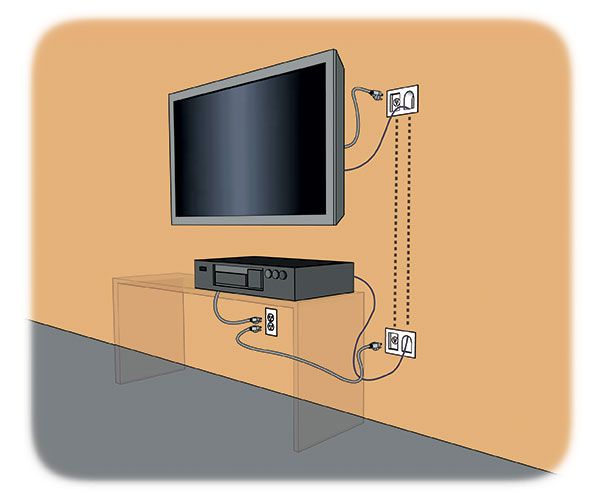

Теперь для подключения телевизора в стене устанавливается розетка с разъемом для подключения телевизионного штекера. А входной антенный кабель подводится в стене непосредственно к ней или через разветвительное устройство.

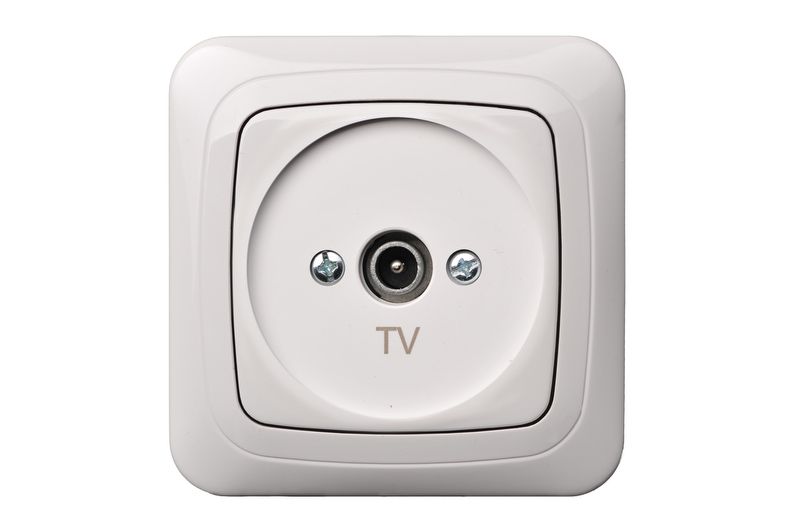

Телевизионная розетка

По способу и схеме подключения ТВ розетки делятся на виды:

Вид розетки	Назначение	Особенности
оконечные	Для подключения единственного приемника	При использовании проходных розеток устанавливается в конце линии.
проходные	Для подключения нескольких приемников последовательно	Сигнал в каждой последующей розетке слабее, чем в предыдущей.
индивидуальные	Подключаются при помощи сплиттера	Схема с минимальным затуханием сигнала

Интернет розетки

Эти розетки используются для подключения компьютеров и ноутбуков к сети интернет. Они оборудованы портом RJ-45 для подключения сетевого кабеля.

Интернет розетки выпускаются для скрытой проводки и для наружного монтажа, с одним или несколькими разъемами для подключения отходящих линий. Состоят они из корпуса, в котором размещены модули для подключения входного кабеля. Модули бывают встроенными, такие розетки стоят дешевле, но при выходе модуля из строя не подлежат ремонту. Другой вид интернет розетки: со сменными модулями – более гибок в эксплуатации. Модули приобретаются отдельно, их можно не только менять, но и собирать нужную конфигурацию.

Интернет розетка

Розетки-электрические,телефонные,ТВ (телевизионные),сетевые.

Электрические розетки — устройства служащие для надежного и безопасного подключения различного электротехнического оборудования, как бытового, так и технологического. По своей сути электрическая розетка — это только ответная часть электрического разъемного соединения. Вторая часть этого соединения — электрическая вилка (штепсель).

Для того, чтобы человек имел возможность использовать любую имеющуюся эл. розетку для подключения любого эл. оборудования необходимо стандартизировать параметры тех и других. Получилось так, что в настоящее время, в разных странах мире существует более десятка различных стандартов бытовых электрических соединений(розетка — вилка). Не один из них не имеет какого-либо явного преимущества над другими.

В России, в данный момент, следуют европейским (а точнее, германским) стандартам бытового электроснабжения. Т.е. любое бытовое электрооборудование, изготовленное для применения в Евросоюзе (за исключением Франции и Англии), может использоваться и у нас. Значит, электрические вилки, которыми оно снабжено, должны без проблем стыковаться с нашими розеткам.

В действительности, это происходит не всегда. Розетки советского образца рассчитаные для работы на токах до 8 А, до сих пор встречаются повсеместно. Максимальный рабочий ток евророзеток — от 12 до 16 А, что соответственно, требует большей площади контактного соединения.
Неудивительно, что по диаметру отверстий втычных контактов, советские розетки уступают европейским. Вилка европейского образца, попросту — в них не влезает.

В свою очередь, старое советское оборудование порой бывает проблематично подключить в евророзетку, оборудованную заземляющим контактом — мешают специальные направлящие, входящие в ее конструкцию.

Замена устаревшего оборудования на новое — наиболее кардинальное решение данной проблемы.

Для использования в различных условиях, электрические розетки производятся различного исполнения, по степени пыле и влаго-защищенности. Обозначение степени защиты монтажного электрооборудования состоит из двух букв латинского алфавита IP* и двух цифр. Для закрытого помещения подходит степень защиты IP20, для ванной комнаты — IP44, для улицы — IP65 и выше.

Как и любая другая техника, розетки выходят из строя. Как правило, это происходит от перегрузки, в следствии длительной эксплуатации мощных устройств (чаще всего — нагревательных). Втычные контакты от большой перегрузки сильно греются, и в конце — концов сгорают. Такую неисправность легко определить визуально, путем внешнего осмотра механизма розетки (предварительно сняв крышку). Старая розетка, в этом случае демонтируется, новая устанавливается.
Иногда, напряжение пропадает из-за отгорания питающего провода, розетка же, не выходит из строя, и после устранения этой неисправности пригодна к эксплуатации.

Как подключить розетку — весьма популярный запрос к программам — поисковикам Интернета.

Задавая его, люди, как правило — хотят получить информацию либо по замене старых или вышедших из строя розеток, либо по установке(монтажу) — новых. И само по себе, подключение питающих проводов — является лишь только, отдельным этапом процесса замены или монтажа любого установочного изделия(розетки, выключателя и т. д.).

По способу установки(монтажа), эл розетки делятся на два вида:
1. Эл.розетки открытой проводки.

Электрические розетки скрытой проводки .

Монтаж таких розеток производится в специальных подрозетниках, напоминающих по форме неглубокий стакан.

В материале стены, с помощью специальных инструментов,- коронок выбирается углубление.

Подробности этого процесса в разделе — «Скрытая проводка под штукатуркой.

«Если стена гипсокартонная, то просто круглое отверстие, под размер подрозетника. После чего — подрозетник устанавливается. В гипсокартонной стене его фиксация осуществляется с помощью специальных лапок-зажимов.

В кирпичной, бетонной, гипсолитовой стенах подрозетники закрепляются с помощью строительных смесей на основе гипса.
В любом случае, подрозетники должны быть установлены очень ровно, по возможности, заподлицо с поверхностью стены.

При монтаже розеток на гипсокартон, можно столкнуться с неполным прилеганием крышки, к поверхности. Это может происходить, из-за недостаточной толщины слоя штукатурки, нанесенной на гипсокартон. А толщина этого слоя должна быть достаточна, для полного выравнивания поверхности с выступающими краями подрозетника — обычно, около 1,5 мм.

Следующим этапом, в стенe, по направлению к подрозетнику выдалбливается борозда, достаточно глубокая для того чтобы спрятать питающий провод — штроба. Затем в штробу закладывается провод, с таким расчетом, что бы длина его концов, выходящих в подрозетник, была не короче 10 см. После чего подготовленные концы подключаются к клеммам розетки, а последняя крепится к подрозетнику с помощью либо, специальных шурупов (при монтаже в гипсокартон — только шурупы!), либо используются металлические распорки, входящие в конструкции механизма (при использовании старых металлических подрозетников — единственный вариант).

Вариант с подрозетником старого типа.

С помощью отвертки затягиваются винты, расправляющие металлические распорки. Расправляясь распорки жестко фиксируют механизм розетки. Обязательное условие надежного крепления — передние упоры розетки, обязательно должны быть шире краев подразетника.
Сверху одевается крышка — монтаж окончен.

Как устанавливаются и подключаются телефонные, интернет и ТВ розетки

Большинство производителей электротехнических установочных изделий, таких как электрические розетки и выключатели, занимаются так же, выпуском сопутствующей сетевой продукции, такой как телефонные, телевизионные, и сетевые (интернет) розетки.

Внешнее оформление таких изделий, выполняется согласно дизайну выпускаемой серии.
В серию, кроме выше перечисленного, обычно входят несколько видов выключателей, силовых эл. розеток, иногда, готовые многофункциональные блоки. Что бы не нарушать целостность интерьера помещения, все вышеупомянутые электротехнические изделия подбираются одной серии.

Монтируются телефонные, ТВ и интернет розетки схожим образом. Используются точно такие же подрозетники, что для электрических розеток и выключателей. Подключение же таких розеток, конечно же имеет свои, некоторые особенности.
Первую из них можно назвать безусловно, приятной. Напряжения в телефонных и сигналы в ТВ и интернет розетках, абсолютно безопасны для жизни и здоровья человека. Вторая особенность — подключение этих устройств требует повышенного внимания, при подключении.

Особенно, это относится к интернет-розеткам — здесь очень важна правильность распиновки.

С этого мы и начнем.
С тыльной стороны, любой интернет-розетки, находится терминал для подключения стандартного сетевого кабеля. Обычно, он представляет из себя, клеммную колодку с восемью винтовыми, пружинными, или какими либо другими, зажимными устройствами. Все восемь, промаркированы цветными указателями, каждый, под цвет подключаемого проводка (их четыре пары). Проводки аккуратно зачищаются и фиксируются, каждый на свое место. После чего проверяется работоспособность (можно просто подключить компьютер). Если все нормально, розетки фиксируются в подрозетниках.

На левом рисунке внизу образец распиновки розетки «Легранд.» Обратите внимание на терминалы 1-2 и 3-6. Цвета возле них указывают на два различных вида расшивки. Подключается либо зеленая пара проводов на участок терминала 1-2, оранжевая на 3-6, либо наоборот, Фиксация осуществляется неполным поворотом зажимного механизма, по часовой стрелке.
На рисунке справо — розетка с терминалом другого типа. Провода аккуратно вставляются между упругими ножевыми контактами, прорезающими изоляцию. Для этой процедуры существуют специальные инструменты, но в единичных случаях монтажа, можно просто воспользоваться достаточно тонкой отверткой.

Если розетка не работает, можно попробовать поменять местами зеленую и оранжевую пару проводов.

Дело в том, что на практике используется два варианта расшивки, вариант А и вариант В. Вариант А — это «европейское» подключение. Вариант В - «американский», отличается как раз местоположением вышеуказанных пар.

Проблема может возникнуть только в том случае, если один конец кабеля расшит по варианту В, а другой по варианту А. С патч-кордами для объединения в сеть двух компьютеров, дело обстоит именно так. В передаче информации при скорости 100Мбит используются только две вышеназванные пары (из четырех). Через одну пару, пакеты информации уходят в сеть а через другую, приходят — происходит обмен информацией. Поэтому необходимо, что бы информационный выход одного из компьютеров, совпадал с входом другого и наоборот.

Если из четырех витых пар используется только две, возникает вопрос — для чего нужны остальные четыре провода и нельзя ли, вообще, обойтись кабелем с двумя витыми парами? Таким кабелем, на скорости до 100Мбит обойтись, конечно — можно. Но наличие уже проложенного кабеля, в четыре витые пары, дает возможность дальнейшего увеличения скорости передачи данных, в будущем.

Интернет-розетки могут быть двойными — два терминала с разъемами, в одном корпусе. К каждому терминалу подводится свой кабель, от свитча.

Остается добавить, что расстояние между электрическими и интернет розетками, по правилам, не должно быть меньше одного метра — монтировать их «под одну рамку» весьма нежелательно. Что касается телевизионных и телефонных розеток, то тут подобный вид монтажа является обычной практикой.

Телефонные розетки подключаются схожим образом, даже несколько проще. Терминал состоит всего из четырех соединителей. Две жилы телефонного кабеля, присоединяются к контактам 2 и 3. Цвет проводов в самой розетке — красный и зеленый. Сигнал приходит на два центральных (с лицевой стороны) контакта розетки.
Двойные телефонные розетки, подключаются одной парой проводов, параллельно (перемычки между 2-2 и 3-3 ) на один номер.
На два номера, подключение осуществляется разными парами, каждая сажается на соответствующий терминал.

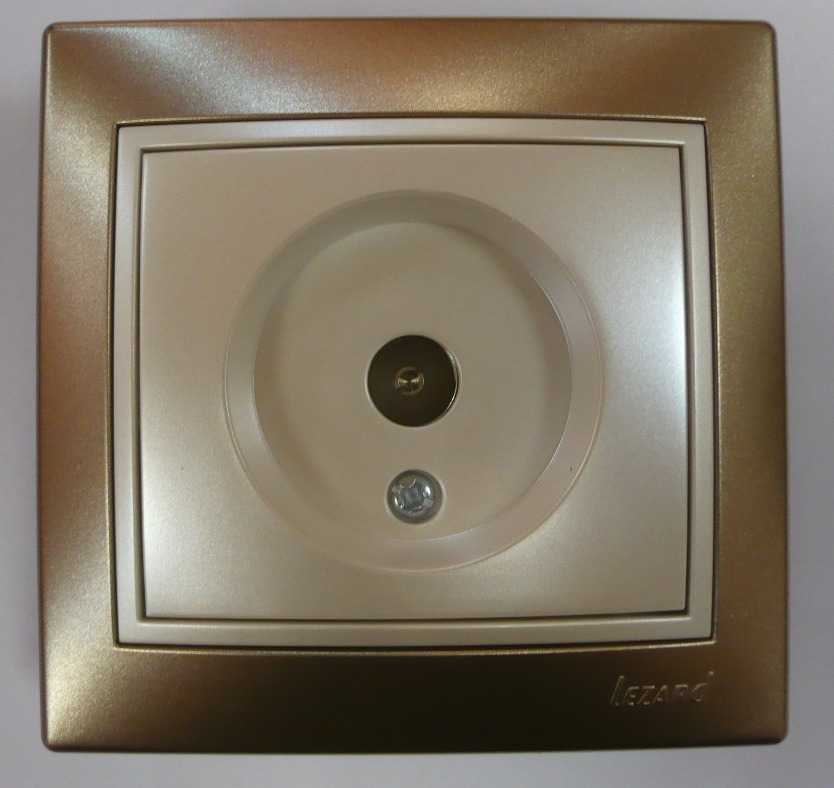

Телевизионные розетки, производятся трех видов.
Одиночные (с небольшим внутренним сопротивлением), проходные и конечные (внутреннее сопротивление повышено). Проходные и конечные розетки, применяются в случае монтажа нескольких ТВ точек, без дополнительного разветвительного устройства. Повышенное внутреннее сопротивление позволяет «развязать» несколько ТВ приемников, уменьшить их влияние друг на друга. Плюс их применения — экономия ТВ кабеля. Минус состоит в том, что уровень сигнала на входе этой системы должен быть весьма силен. В наших домах, это скорее исключение, чем правило.

При большом количестве ТВ точек более целесообразно использовать усилитель-разветвитель сигнала, совместно с необходимым количеством одиночных розеток.
Такое устройство, кроме питающих проводов и адаптера, имеет один вход и несколько(количество варьируется)выходов. Адаптер подключается в сеть 220в, входной кабель на вход, выходные кабеля к выходам и далее, на розетки.

С тыльной части ТВ розетки, находится клеммный винтовой (как вариант — пружинный) контакт в центре, для подключения центральной жилы телевизионного кабеля, оплетка с экраном фиксируется с помощью специальной скобки. В проходных ТВ розетках, центальных контактов два, как и две скобки-фиксатора. Перед подключением, кабель аккуратно зачищается на необходимую длину, оплетка с экраном слегка обрезается, подключается центральная жила, затем, остатки экрана с оплеткой зажимаются скобкой — фиксатором. Очень важно не допустить замыкания центральной жилы и оплетки. Окончательно, розетки фиксируются в подрозетнике, после проверки их работоспособности.

Телевизионные розетки, подобно розеткам телефонным и интернет, так же бывают двойными, и даже — тройными. Подключаются они так же, как и одинарные — необходимые соединения и развязки предусмотрены конструктивно. Таким образом, имеется возможность получения сигнала от одного источника, для 2-3 TV или FM приемников.

Конструкция эл. розеток, некоторые особенности.

Для длительной безаварийной эксплуатации такого устройства, как электрическая розетка, необходимо выполнение ряда технических условий, при его разработке и производстве. Самое главное из них — снижение переходного сопротивления между токоснимающими контактами эл. вилки и ламелями втычных контактов розетки. Это достигается, с помощью специальной формы ламелей, увеличивающей площадь соприкосновения, а так-же, увеличения силы их сжатия.

Раньше, самыми надежными, являлись подпружиненные контакты. Стальные пружины должны были обеспечить необходимое сжатие на протяжении всего срока эксплуатации. В наши дни используются ламели из особых высокотехнологичных сплавов, пружинящие свойства которых, позволяют обойтись без дополнительного прижима. Кратковременный перегрев эл. розетки с такими ламелями не снижает качества контакта, при дальнейшей эксплуатации. Стальные же пружины, могут терять свои свойства при перегреве, из за термического «отпуска» металла, снижающего его механическую жесткость.

Материал сердцевины розетки должен представлять из себя — механически твердый, жаростойкий диэлектрик. Раньше, лучше всего этим требованиям отвечала эл. техническая керамика, несмотря на некоторую ее хрупкость. Сейчас разработаны новые виды негорючих полимеров, лишенных подобного недостатка — их и используют в процессе производства современных среднебюджетных эл. розеток в Европе. Изделия фирмы «Легранд» изготовливаемые по такой технологии давно уже получили заслуженное признание.
Впрочем, керамика до сих пор используется некоторыми китайскими производителями, изготавливающих розетки для европейского (российского в т.ч.) потребителя.

Для безопасности и удобства эксплуатации ряд изделий (высшей ценовой группы), снабжены механизмом выталкивания вилки. Вилка вставленная в подобную розетку, выскакивает при нажатии кнопки, освобождающей специальную пружину.

Шторки закрывающие отверстия в розетках, предназначенных для установке в «детской» комнате - это еще одна, очень эффективная мера безопасности. К сожалению, в изделиях низшей ценовой категории, нередки случаи заклинивания механизма шторок, ведущие за собой необходимость полной замены вышедшей из строя розетки.

В конструкцию розеток для ванных комнат (степень защиты IP44) входят крышки, защищающие контакты, от прямого попадания водяных брызг. У розеток предназначенных для эксплуатации вне помещения (степень защиты IP65), защитные крышки снабжены резиновым уплотнением. Плотно закрученные по резьбе, они создают надежную защиту от влаги, закупоривая герметично вход разъема.

Условные ценовые группы.

Электрические розетки и выключатели можно разбить на три условные ценовые группы.

1.Эконом — класс. Недорогие (порой, очень) изделия, изготовленные в расчете на массового потребителя. При изготовлении отечественных розеток и выключателей, применяются в основном, недорогие и не очень качественные, материалы. Розетки китайского производства производятся из более качественных материалов, более выгодно выглядят внешне, являясь, как правило, «репликой» удачных европейских моделей. Качество сборки «хромает» и тех, и у других. Срок службы таких розеток и выключателей очень часто — невелик, особенно в режиме активной эксплуатации. В последнее время участилось появление откровенных подделок раскрученных брендов, изготовленных с применением некачественных материалов и комплектующих, скорее всего — в кустарных условиях.

2. Розетки и выключатели средней ценовой группы. Качественные и надежные изделия. В изготовлении применяются современные материалы и технологии. Неплохой внешний вид привлекает, но цена несколько отпугивает «среднего» покупателя. Примеры — продукция фирм «Сименс» и «Легранд». Китайцы тоже стараются, пример — очень неплохие розетки, для открытой проводки фирмы «Лезард».

3. Розетки и выключатели высокой ценовой категорией, с претензией на «элитарность». От изделий «средней» группы отличаются в основном внешним видом. При изготовлении нередко применяются натуральные материалы - кожа, дерево, иногда, даже полудрагоценный камень.

Дополнительная информация.

Подключение проводов питающих группу розеток может осуществляться либо шлейфом, либо каждой розетки, в отдельности. В последнем случае, питающий кабель ведут или непосредственно, с главного распределительного щита, или от распределительной коробки.

Вариант с распределительной коробкой позволяет выполнить монтаж дешевле, за счет экономии питающего кабеля (порой, очень значительной) и уменьшения затрат, на его прокладку.

Непосредственно с эл. щита, с отдельного автомата, уместно произвести подключение отдельных розеток, заведомо подвергаемых постоянным сильным нагрузкам. Например, большой ток потребляют посудомоечные и стиральные машины, нагреватели, кондиционеры, электроплиты и бойлеры. Розетка для подключения отдельного подобного потребителя электроэнергии, выбираются на номинальный ток не менее 16 ампер, как и защитный автомат в эл. щите.

Сечение проводов питающего медного кабеля 2,5 кв. мм. — с некоторым запасом по току. Последнее необходимо, особенно, в связи участившегося за последнее время, фактического снижения некоторыми производителями реальной площади сечения провода. Иначе говоря, вместо заявленных 2,5 кв.мм. очень часто можно получить — 2,25. Подключение однофазных эл. розеток для кухонной эл. плиты, производится трех-жильным медным кабелем с сечением минимум 4кв. мм..

Заделка концов питающих проводов, для винтового клеммного соединения производится колечком. Это стандартный вариант. Подключение же розеток снабженных пружинными самозажимными клеммами (принцип работы клеммников Wago) — процесс более легкий и удобный. Достаточно снять изоляцию с концов питающих проводов, и с некоторым усилием вставить их в клеммы.
