Подробно про ТВ-розетки

Когда в квартире или в частном доме планируется ремонт, рекомендуется подумать об установке телевизионных розеток, если их не было ранее. Они не только обеспечат качественный сигнал, но и позволят сохранить эстетичность комнаты.

Несмотря на то, что декоративная рамка ТВ-розетки очень напоминает обычную, это все-таки другое устройство. К нему подключается не вилка от приборов, а антенна от телевизора. Если хотите получить качественный сигнал ТВ, то установка такой розетки дома является обязательной.

Что такое телевизионная розетка, зачем она нужна

ТВ-розетка — устройство, которое позволяет подключить телевизор к кабельной, спутниковой или радиосети. У многих может возникнуть вопрос, зачем тратить свое время, сверлить отверстия в стене, а потом ставить этот прибор, если антенну можно подвести сразу к технике. Если сделать так, то провод будет болтаться, портить внешний вид комнаты.   Розетка, предназначенная для ТВ-кабеля

, позволяет скрыть его в стене, под плинтусом. К тому же данный прибор дает возможность подключить к сети сразу несколько устройств, делает сигнал более качественным.

Разновидности, конструкция и принцип работы

Современные розетки под ТВ позволяют подключиться сразу к кабельной (TV), спутниковой (SAT) и радиосети (FM).  Для подсоединения телевизионного кабеля устройство оснащено пружинным или винтовым клеммным контактом.  Также в конструкции имеется специальная скобка, которая нужна для экранирующей оплетки.

В зависимости от функционального предназначения и принципа работы электромонтажное оборудование для телевизора подразделяется на следующие типы:

  • проходная ТВ-розетка. Необходима для подключения сразу нескольких телевизоров. Это становится возможно благодаря разделению сигнала между устройствами. Принцип работы заключается в подведении антенного кабеля к прибору и отходе от него других к телевизорам;
  • одиночная. Самый простой тип, позволяет подключать телевизор через сплиттер или краб от единственной антенны;
  • конечная. Необходима для создания качественной сети, состоящей сразу из нескольких телевизионных розеток. Сигнал от этого не будет хуже.

Чаще всего розетки бывают комбинированными и предназначаются сразу для спутникового и кабельного телевидения, радиосети. SAT работает на частоте 95-2400 МГц, TV — 5-862 МГц, FM — 87,5-108 МГц.

ТОП лучших встраиваемых TV-розеток

Если сомневаетесь в выборе лучших устройств для подключения телевизора, специалисты интернет-магазина Electrotorg.ru рекомендуют обратить внимание на одинарные или двойные

ТВ-розетки французских производителей Legrand, Schneider Electric и российских — TDM, Эра.

Приобрести телевизионные розетки можно в интернет-магазине Electrotorg.ru, где также в большом ассортименте представлено электромонтажное оборудование, в т.ч. соединительные кабели для подведения к технике и сплиттеры. Все изделия обладают высоким качеством, выполнены согласно всем нормам и правилам, являются абсолютно безопасными.

ИП Баронкина Арина Юрьевна

ИНН 504414671364

ОГРНИП 319508100085916

Адрес: 125430, Москва, ул. Фабричная, дом 6, стр. 2

На правах рекламы

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.

В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель, который в процессе монтажа и подсоединяется к телевизионной розетке.


Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:



1. Проводника. Внутренней токопроводящей медной жилы, по которой и передается сигнал.

2. Изоляции. Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.

3. Экрана. Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.

4. Оболочки. Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.


Давайте рассмотрим установку и подключение нескольких основных типов тв розеток от таких мировых лидеров в производстве электроустановочного оборудования как Legrand, ABB и Busch-Jaeger.

Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55.

Механизм которой максимально прост, он состоит из:

1. Суппорта

2. Лицевой панели

3. Печатной платы

При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.





А на тыльной стороне находятся только крепежи для кабеля.





Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.



Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину.


У модульного механизма ABB NIESSEN серии ZENIT, подключение выглядит иначе, но все же общий принцип сохраняется





Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.


Упростить процесс подключения попробывали инженеры компании Legrand. Их тв розетка, для серии электроустановочного оборудования Valena, разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к установке.





Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.





Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.







При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.





Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена), выглядит следующим образом.





В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки,  вы с легкостью сориентируетесь, какие действия требуются.

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал – “Как подключить TV/SAT розетку“

Если же вы столкнулись с совершенно иной системой подключения тв розетки или просто,по какой-то причине, не получается выполнить монтаж, обязательно пишите в комментариях к статье, мы постараемся помочь!

105 фото особенностей применения современных моделей

Советы по правильному выбору

Следующие рекомендации подскажут, какую gsm розетку лучше выбрать для своих нужд

Чтобы не ошибиться, обратите внимание на следующее:

Производитель. Приобретать изделие лучше известной и зарекомендовавшей себя марки. Наиболее популярны Сапсан, Сибирский арсенал, Tantos, ORCAM и Proline.

Имеющийся функционал. Нет смысла покупать навороченную модель для отключения забытого утюга и кипячения воды, чтобы приготовить кофе.

Число разъёмов. Разумно подходите к выбору модели с определённым количеством розеток. Их должно быть по возможности ровно столько, сколько требуется.

Мощность. Данный критерий является одним из важнейших, особенно в случае с сетевым удлинителем, куда подключается несколько единиц электрооборудования. Запас допустимой мощности должен составлять не менее 30% от максимальной нагрузки.

Любые дополнительные возможности могут значительно увеличить стоимость изделия, поэтому постарайтесь точно определить необходимость наличия той или иной функции.

Smart TV или обычный

По сути, Smart TV — это встроенный в программную оболочку телевизора набор приложений для трансляции различного контента из интернета. В последнее время в качестве платформы производители предлагают полноценный Android с Google Play и собственными наборами приложений.

Слабым местом таких решений является управление. Вводить запросы и двигать курсор с помощью пульта долго и неудобно. Решением может стать использование в качестве элемента управления смартфона или планшета. Уточняйте наличие такой возможности при выборе модели.

Впрочем, купив телевизор без Smart TV и подключения к интернету, вы можете сделать его умным позднее с помощью внешней приставки от Apple или на основе Android. Либо использовать посредника наподобие Google Chromecast для трансляции контента со смартфона или компьютера.

Какой вариант лучше? Выбирайте по предпочтениям и цене. Вполне возможно, отдельная приставка обойдётся значительно дешевле, нежели встроенный Smart TV в телевизоре.

Минус внешней приставки в том, что она займёт один HDMI-порт, который можно было бы приспособить под что-то другое.

Преимущество внешних приставок заключается в том, что их можно менять, исходя из потребностей. Также на них можно устанавливать сторонние прошивки. Скорость и частота появления обновлений программного обеспечения зависят от конкретной модели приставки.

Выбор внешней приставки также определяется вашим бюджетом. Цена девайса, как правило, напрямую зависит от его возможностей и набора функций.

Единственный критически важный критерий — это поддержка разрешения вашего телевизора. Совсем дешёвые приставки могут плохо работать или вообще не потянут разрешение Full HD

Обращайте на это внимание

А зачем звать мастера, если можно сделать самостоятельно?

Если вы не обладаете навыками строительства и знаниями в схемах электрических сетей, тогда можно, конечно, и позвать специалиста, чтобы не сделать ошибку, повлекшую серьезные неприятности в виде короткого замыкания, возгорания.

Но мы, все же, постараемся объяснить, как смонтировать распределительную коробку собственными усилиями. И надо сказать, что весь процесс такой работы не отличается трудоемкостью или повышенной сложностью. Необходимо лишь ознакомиться с правилами соединения проводов, изучить приемы их использования и обладать терпением. Далее разберемся прежде всего в практической реализации этой работы:

Выбираем место для установки распределительной коробки с учетом комфортного доступа необходимого для устранения неполадок, поскольку демонтаж стен, потолка или пола не, кажется, очень приятной затеей.

Если необходимо можно создать несколько распределительных коробок в комнате, поскольку иногда в одном помещении, может, находится несколько потребителей, требующих увеличенное напряжение. И чтобы уменьшить нагрузку такой вариант считается очень выгодным выходом из ситуации. Можно применять проходную и оконечную коробки.

До начала монтажа коробки на поверхности стены, потолка либо пола обеспечиваем возможность оптимального доступа к ней для создания внутренней коммутации проводов. И не стоит забывать о создании запаса кабеля для ввода и выхода. За счет этого можно легко отсоединить коробку от места ее установки в случае такой необходимости.

Теперь вы знаете, как создается установка распределительных коробок в помещении. Мы рассказали об этом максимально упрощенно, чтобы любой человек мог получить базовую информацию о процессе монтажа распределительной коробки. Чтобы все работало правильно необходимо подключать коробки от места ввода по точкам остальной разводки для потребителей.

Очень важно все сделать качественно сразу и не оставлять на — потом доделаю, поскольку сейчас работает ну и ладно. Это может привести к неожиданной развязке в ближайшее время, и поверьте она вам не понравится

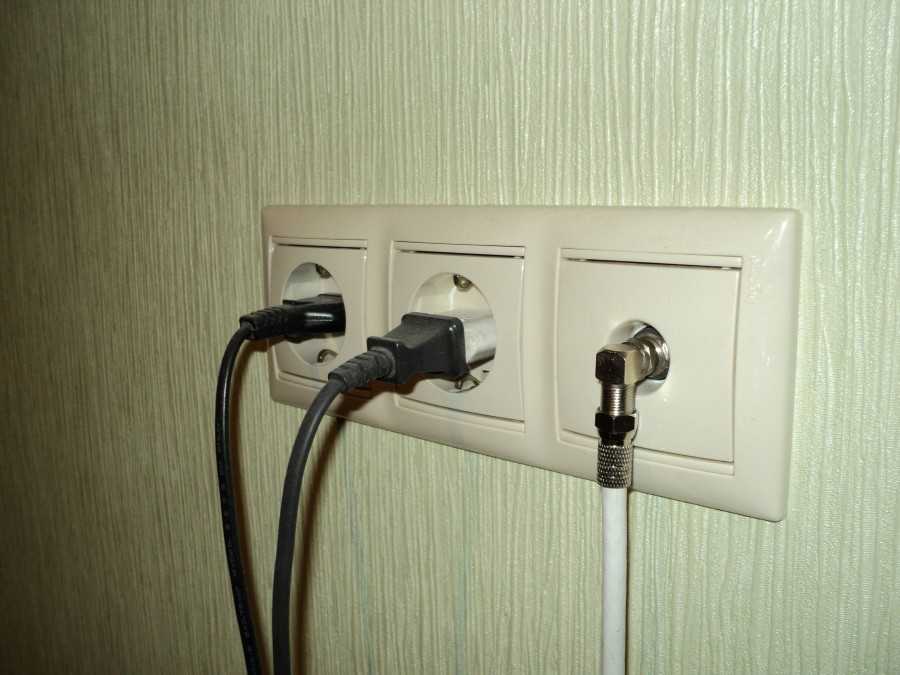

Минимально необходимые розетки для современного телевизора

Электрическая розетка – 2шт.

Тв-розетка – 1шт.

Интернет розетка (RJ45) – 1шт.

Времена, когда телевизору для полноценной работы требовалась лишь электрическая розетка, к которой собственно он и подключался, прошли. И виной всему не только постепенно меняющийся стандарт передачи ТВ сигнала с аналогового на цифровой, но тенденция уменьшения в квартирах количества различных свисающих проводов и вспомогательных устройств, вроде комнатной тв антенны, портящих интерьер.

Современное цифровое телевиденье, какой бы провайдер его вам не предлагал, чаще всего требует для работы дополнительной приставки, а если вы решите установить спутниковую антенну, вам потребуется ресивер. Поэтому в обязательном порядке закладываются именно две электрические розетки, одна под телевизор, другая под дополнительную приставку, которую вероятно придётся использовать.

ТВ розетка, к которой подводится стандартный антенный кабель (коаксиальный), чаще используется для подключения телевизора к наружной эфирной антенне или кабельному телевидению.

Даже если вы твердо решили пользоваться лишь цифровым телевиденьем, обычную антенну подключить к телевизору тоже нужно, ведь при аварии у вашего провайдера или неисправности оборудования, с ней вы сможете просматривать стандартные эфирные каналы (передающиеся радиоволнами в воздушном пространстве и принимаемыми антенной).

Антенный кабель до розетки, подводится чаще всего из слаботочной распорядительной коробки, которая есть практически в любой современной квартире, чаще всего она располагается под электрическим щитом. Если у вас нет слаботочного щита, подводите коаксиальный кабель к тв-розетке, от места, где он будет коммутироваться с вводным телевизионным кабелем, нередко его просто выводят в подъезд, либо сразу к индивидуальной эфирной антенне.

Интернет-розетка (Rj45), чаще всего используется для получения сигнала цифрового телевидения, нередко к ней подключается дополнительная цифровая приставка, которую предоставляет ваш провайдер.

Реже, через неё, некоторые модели телевизоров, подключаются напрямую к сети интернет, что позволяет, выходить в сеть, просматривать видео-, либо онлайн тв-каналы и многое другое.

К интернет-розетке подводится витая пара (интернет кабель), который идет от роутера

Обратите внимание, не нужно тянуть интернет кабель от слаботочного щита, а подводить его необходимо именно оттуда, где будет стоять роутер вашего провайдера, от места, где сигнал вводного интернет-кабеля, будет, с помощью роутера, разделяться на все интернет-розетки квартиры

Такой набор розеток для телевизора в настоящее время является оптимальным минимум и в большинстве случаев позволит вам подключить ТВ к любому провайдеру телевиденья, либо смотреть эфирные каналы, без каких-то изменений или дополнений электропроводки.

Этот вариант я рекомендую делать если телевизор, чаще всего, будет использоваться именно для просмотра тв-передач и никакого дополнительного оборудования подключать к нему не будут, как например, на кухне.

Для телевизора в зале или гостиной, существует другая формула розеток для ТВ.

Схемы

Для антенного кабеля есть несколько типов подключения – он может быть включен индивидуально, параллельно и последовательно. Последние два, для упрощения называют звездой и шлейфом соответственно. Схема выбирается, исходя из планируемого количества ТВ-приемников.

Для единственного телевизора достаточно будет индивидуального включения. Для этого, достаточно подвести кабель к нужной позиции и установить розетку. Несколько устройство потребуют схему «звезду». Здесь понадобится разветвление сигнала при помощи сплиттера.

При последовательной схеме, телевизоры включаются в сеть по порядку. Здесь стоит учитывать, что повреждение провода на одном участке выведет из строя несколько приемников.

Также, последнее устройство может получать недостаточный по мощности сигнал, что приведет к искажениям, однако в современных телевизорах такой нюанс учитывается и нивелируется производителями.

Практические советы

Все существующие способы установки подрозетника в стену своими руками мы перечислили. Напоследок хотелось бы дать несколько полезных советов, которые позволят быстрее и правильнее монтировать стаканы в штробах.

  1. Если у Вас стены зашиты панелями ПВХ (к примеру, в ванной комнате), купите подрозетник под гипсокартон и осуществите монтаж аналогично технологии крепления в листах ГКЛ. Чтобы случайно не вырвать розетку из пластиковой панели при вытаскивании электрической вилки, рекомендуется за пластиком сделать усиливающий каркас из фанеры либо того же гипса.
  2. Осуществляйте установку изделий после штукатурки стен. Если Вы сначала установите стакан в штробу, а потом уже оштукатурите стены, возможно в дальнейшем не получиться установить розетку заподлицо. Лучше перестраховаться и не производить монтаж, пока стены неоштукатуренные. В то же время ставить подрозетник после того, как уже будут поклеены обои тоже не самое удачное решение, т.к. придется нарушать декоративную отделку стен, что может испортить интерьер комнаты. Именно поэтому золотой серединой является установка изделия сразу же после штукатурки, т.к. в крайнем случае финишная шпаклевка и обои смогут закрыть все дефекты.
  3. Проверяйте строительным уровнем горизонтальность разметки, особенно если Вы решите установить блок подрозетников (на 3-4 розетки). В противном случае после того, как Вы закрепите соединенные стаканы в стене, может получиться косой блок, который негативно отобразиться на интерьере комнаты (двойная розетка будет кривой). На видео инструкции по установке стаканов в кирпичную стену (в самом начале статьи) показывается очень удобная технология разметки и штробления, которая позволит сделать посадочные места под розетки и выключатели идеально ровными.
  4. Если у Вас возникла ситуация, когда нужно установить подрозетник в сквозном отверстии (к примеру, в квартире) либо в слишком большой дырке, просто наложите больше алебастра и по обычной методике вмажьте стакан в стене. Также можете использовать распор из деревянных брусков для предварительного крепления пластикового стаканчика. Использовать монтажную пену для крепления – вопрос спорный. С одной стороны правилами ПУЭ не запрещается использовать данный материал, но с другой стороны, пена не удовлетворит условия пожарной безопасности, поэтому лучше все таки использовать алебастр.
  5. При замене электропроводки в доме можно конечно оставить старые отверстия для подрозетников, если Вас устраивает высота установки встраиваемых розеток и выключателей. В противном случае Вы всегда можете замазать старые дырки и сделать новые там где это будет более востребовано.
  6. Если стена слишком тонкая для крепления стандартного стакана, лучше установить накладной выключатель либо розетку. Можно конечно же немного подрезать высоту подрозетника и сделать ее подходящей, но это только в крайнем случае.

Вот и все, что хотелось рассказать Вам о том, как установить подрозетники в бетонную, кирпичную, деревянную и гипсокартонную стену. Надеемся, что предоставленная информация, фото примеры и видеоуроки были для Вас полезными и понятными!

Также читают:

  • Как правильно сделать штробы под проводку
  • Какие бывают электрические розетки
  • Как провести электропроводку под гипсокартоном

Монтаж розетки для электроплиты

Силовые блоки розеток, которые ставятся для питания требовательного к мощности оборудования, должны выбираться с учетом высоких параметров электробезопасности.

Стандартные розетки ориентируются на ток в 10 или 16А. При подключении более мощного тока произойдет разогрев контактов. Чтобы этого не произошло, необходимо использовать устройства на 32А с кратковременной нагрузкой 40А для мощности потребления менее 7 кВт и 63А, если потребляемая мощность превышает 7 кВт.

Наилучшим решением при подключении электроплиты и других мощных агрегатов будет трехфазное питание. Если вы берете силовые розетки на 3 фазы, то в них будет до 5 контактов.

Разбираясь с тем, как установить силовую розетку для плиты, следует остановить выбор на накладной конструкции с использованием медного многожильного кабеля с сечением каждой жилы 3х4 мм. Подключение на разъем и вилку производится по установленной схеме. Кабель должен проходить через защитное автоматическое устройство в 40А.

Если вы столкнулись с отсутствием контура заземления, то кабель нужно «подвесить» на специальную конструкцию из металла в электрощите. А вот соединение на металлический корпус щита или заземление на нулевой провод не допускается. Контакты должны быть зачищены и защищены от окисления.

С силовыми разъемами мы сталкиваемся постоянно. Их монтаж требует знаний в области электротехники. Особенно это касается установки розеток под мощное электрооборудование. Именно поэтому рекомендуется делегировать эти функции специалистам.

Подключение группы телевизионных розеток

Уже давно стало нормальным явлением наличие в одной квартире двух и более телевизоров, которые могут получать сигнал от провайдера кабельного телевидения (TV) или от спутниковой антенны (SAT). Для того чтобы правильно подключить ТВ розетки Legrand, можно воспользоваться следующей схемой.

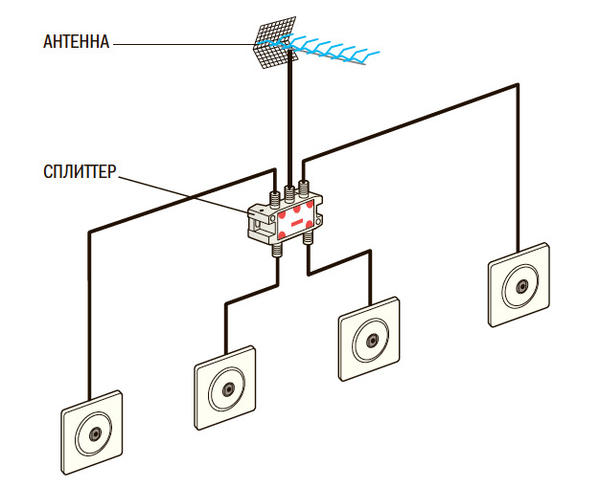

Изображенная на рисунке схема подключения телевизионных розеток носит название «соединение звездой» и обладает рядом преимуществ:

  • Незначительное затухание сигнала.
  • Поскольку все провода выходят из одного места, то в нем удобно расположить входную коробку.
  • Нет необходимости использовать излишнее количество проходных розеток, что положительно сказывается на качестве сигнала.
  • Неисправность одного устройства никак не сказывается на качестве работы всех остальных.

На этой схеме телевизионные розетки подключены через специальное устройство, которое называется сплиттер. Он предназначен для разделения tv или SAT сигнала на равные части, передаваемые на отдельные устройства без потери его качества. Это не единственный тип разветвителей, используемый для прокладки антенных кабелей. Другим распространенным видом этих устройств является TAP. Основное их отличие состоит в том, что сплиттер делит сигнал на равные части по количеству абонентов и может использоваться как сумматор сигнала. Что касается разветвителя типа TAP, то он производит отделение некоторой части tv (SAT) сигнала и передачу его на предусмотренное конструкцией количество выводов.

При выборе разветвителя стоит обратить внимание на его частотные характеристики. Существует две основных разновидности этих устройств:

  1. Разветвители, предназначенные для установки в сетях цифрового телевидения. Они имеют рабочие частоты, не превышающие 1 ГГц.
  2. Разветвители для спутниковых антенн (SAT). И рабочие частоты лежат в диапазоне до 2,5 ГГц.

Другим важным критерием выбора этих устройств является затухание сигнала. По возможности нужно устанавливать разветвитель, имеющий этот параметр минимальным в используемом диапазоне частот.

Если сигнал, поступающий от провайдера или tv антенны, слишком слабый или телевизоров, на которые планируется его передача, слишком много, то нужно позаботиться об установке усилителя (например, усилителя SAT Legrand).

Другим способом подключения является использование последовательной схемы, непременным элементом которой является проходная розетка.

Эта схема предусматривает последовательное соединение проходных розеток, последняя из которых должна быть оконечной. Необходимо отметить, что при таком соединении присутствует некоторое затухание сигнала, поэтому в ней нежелательно использовать большое количество элементов. Достоинством такой схемы можно назвать существенную экономию кабеля.

Основные виды

Простая или одиночная – самая простая из всеобщей разновидности, которая имеет только единственное отверстие для установки кабеля, также мощность которой составляет не более 1,5 децибела, что отличается ее от других вариантов.

Проходная розетка – представляет собой тройник, конструкция более сложная, чем предыдущий вариант, подключается к телевизору и далее к проходной или оконечной. Использовать такой тип лучше комплексно с необходимым количеством дополнительных розеток.

Следует учесть, что для использования большого количества проходных розеток понадобиться усилитель, иначе придется столкнуться со слабым сигналом. Свободно можно использовать в количестве не более 4-х без усилителя.

Оконечная розетка – основная функция такого варианта заключается в том, что она является замыкающей в цепочке проходных. По своему внешнему виду полностью повторяет вид одиночного типа.

Подробная инструкция по установке телефонной розетки

Рассмотрим основные схемы для правильного подключения распространенных розеток:

  • Конструкция имеет парное количество небольших контактов — 2 или 4. Посередине размещается отверстие для кабеля питания.
  • Телефонное устройство соединяется с двумя контактами в центре.

Монтаж, согласно правилам, обычно производятся с помощью специального кроссировочного ножа. Но если ваша деятельность не связана с систематическим ремонтом и установкой данных приспособлений и у вас его в наличии нет, можно воспользоваться обычным острым ножом. Применим он для заглубления жил, чтобы обеспечить контакт после разреза слоя изоляции.

Для подключения проводов к телефонной розетке воспользуйтесь следующей инструкцией:

  • Так же как и во время монтажа любой розетки, следует отключить электропитание в щитовой. Для безопасности воспользуйтесь защитными перчатками, потому что напряжение всё же имеется.
  • Далее зачищаются внешние слоя контактов, оставить можно не более 4 см. Когда эти манипуляции произведены расправьте жилы.
  • Используйте тестер для определения полярности контактов.
  • Соедините контакты с проводниками. Удобно различить их по цветам. Зеленый провод отвечает за положительную полярность, красный за отрицательную. Необязательно делать акцент на полярности, но есть вероятность, что телефон может в будущем давать небольшие перебои.
  • Подключив кабели, зафиксируйте их с помощью представленных в комплекте винтов.
  • В случае монтажа 2-4 контактного типа розетки, подсоединяются 2 центральных контакта.
  • Монтаж розетки к стенке производится двухсторонним скотчем либо саморезами. Последний метод обеспечит более эффективный способ фиксации.
  • Завершение процесса установки – закрыть крышкой телефонной розетки.

Скрытая розетка подключается по подобному принципу, при этом есть ряд особенностей. Выберите месторасположение и отметьте его для дальнейшего монтажа. Понадобится углубление для подрозетника, поэтому воспользуйтесь перфоратором и саморезами для крепежа. Рабочая часть фиксируется в подрозетнике винтами.

Для чего нужно устанавливать накладные розетки на плинтус

Сейчас всё большее распространение набирает мода прятать проводку в плинтусах. Этот вариант монтажа имеет ряд плюсов:

  • Не нужно нарушать отделку, дабы расширить сеть электропроводки;
  • Повышается безопасность за счёт того, что провода не «свисают»;
  • Розетки становятся практически невидимыми из-за своего расположения, что придает помещению больше эстетики;
  • Работ по штроблению становится значительно меньше, что позволяет экономить силы и деньги;
  • Розетку можно разместить почти что в любой части дома или квартиры.

Размещение розетки на плинтусе украсит интерьер комнаты. Монтаж накладной розетки своими руками является довольно простым процессом, что позволяет не обращаться за помощью к специалистам.

Рекомендуется покупать плинтус и розетки с подрозетниками в одного производителя. Это гарантирует, что размеры розетки совпадут с остальными материалами.

Методика установки розетки с заземлением

Следует отметить, что последние годы популярно подключать розетки с заземлением, потому что они более безопасны. Данный тип легко отличить внешне благодаря наличию трех металлических контактов. Конструкции также делятся на внутренний и наружный тип гнезда. Особенность каждого из них — это специальные клеммы заземления, которые и соприкасаются сначала при включении, и только после этого контакты провода(фаза и ноль) входят в само устройство.

Подключение разбивается на несколько этапов:

  • отключить питание;
  • отделить провода друг от друга и определить фазу, ноль и заземление поможет тестер. Как правило, они отличаются по цвету;
  • «ноль» определяется к левой клемме, с противоположной, правой стороны размещается «фаза», а «земля» — в центре или снизу;
  • по возможности провода изолируются, после чего можно прикручивать крышку розетки.

Подключить схемы своими руками не сложно, но прежде чем начнется подключение важно изучить все нюансы. Перед покупкой новой розетки хорошо проанализируйте какая из видов вам больше подойдет, в зависимости от того, где вы планируете её установить.

В работе вам понадобится ряд инструментов — это строительный уровень, чтобы проверить корректно ли смонтировано устройство, новая рабочая розетка, подходящие отвертки, строительный нож – изолировать концы проводов, плоскогубцы и отвертка с индикатором, чтобы проверить напряжение, также при необходимости изолента.

Когда всё необходимое у вас есть на руках дело останется за малым. Существует несколько вариантов схем подключения:

  • Последовательное – розетки подключены на одном уровне друг за другом;
  • Параллельное — когда для каждого механизма используется отдельный провод от коробки распределения. Такой способ надежнее предыдущего, благодаря чему возможно подключить мощные электрические приборы;
  • Смешанный вариант. Могут быть подключены и тем и другим способом одновременно, это значительно экономит количество проводов, а в следствии и денежных средств.

Разновидности моделей

GSM розетка представлена различными видами. Например, существует стандартный GSM модуль, у которой один разъем. А существует и сетевой фильтр, назначение которого заключается в подключении сразу нескольких приборов.

Сетевой фильтр представлен стандартным удлинителем, который имеет несколько выходов. Принцип работы оборудования заключается в следующем: сперва необходимо подключить сим-карту, предварительно отключив функцию постоянного запроса PIN-кода. Как только карта установилась, необходимо ее проверить. Для этого следует на нее позвонить или отправить смс-сообщение. Такая умная система работает при температуре до -20 градусов.

Розетка с одним разъемом. Дополнительно к такому приспособлению продаются датчики открытия дверей или индикаторы утечки газа, датчики пожарной безопасности. В комплекте такой GSM модуль образует надежную охранную систему. Например, ее можно настроить так, чтобы через определенное время в комнатах включался свет. Это будет создавать впечатление, что в доме кто-то присутствует.

Схемы подключения

Телевизионную розетку возможно подключить одним из двух способов:

  • шлейфом;
  • используя схему подключения «звезда», которая также требует установку специального прибора – сплиттера

Обе схемы обладают преимуществами и недостатками, разберем их ниже.

Шлейфом

Давайте сперва для наглядности представим схему подключения ТВ розетки шлейфом:

Видно, что такой способ установки подразумевает наличие проходных и одной оконечной розетки. Кроме этого, глядя на схему сразу же виден главный минус такого соединения. Очевидно, что при обрыве контакта на одной из точек, кроме оконечной, он не будет распространяться далее по схеме. Также входящий телевизионный сигнал стабильнее и сильнее на первых розетках. Далее же он будет ослабевать. Однако этот недостаток полностью убирается современным высоким уровнем входящего сигнала.

К основному достоинству данного способа нужно отнести экономию средств и времени на прокладке антенного кабеля по жилому помещению.

Схема «звезда»

Как говорилось ранее, для данного способа подключения ТВ розетки необходимо использовать сплиттер. Этот прибор представляет собой условно делитель. Он позволяет разделить и усилить приходящий сигнал на несколько равных усиленных сигналов для дальнейшего подсоединения к телевизионным одиночным розеткам. Одним из плюсов такого способа монтажа является то, что стоимость одиночных моделей чаще всего меньшая, чем проходных и окончательных.

Рассмотрим, как правильно подключить ТВ розетки звездой:

Из рисунка видно, что, даже если на одном из приемников пропадет сигнал, допустим, по причине обрыва или плохого контакта, то на всех остальных телевизорах это никак не отразится. Таким образом, можно говорить о некоторой повышенной степени надежности. И это, несомненно, является плюсом схемы, пускай даже тв кабеля потребуется несколько больше.

Виды и характеристики

Розетка состоит из изолирующего пластмассового корпуса с крышкой, уплотнительной прокладки из резины или силикона и контактного механизма. Как видно на фото, розетки на 380 вольт отличаются от привычных бытовых и по внешнему виду.

Изделия производятся в двух вариантах в зависимости от особенностей среды установки: для мобильных устройств или создания постоянной точки подключения. Есть модели с дополнительной защитой для работы под открытым небом, в помещениях с повышенной влажностью или сильным запылением.

Количество входных гнезд и проводов подключения 4 или 5 может указывать на наличие или отсутствие контакта для заземления.

Для подсоединения проводов в различных моделях используются пружинный ножевой контакт или винтовой зажим.

Розетки современного образца снабжаются гнездом электрической или механической блокировки, которая помогает избежать вхождения вилки в неправильной позиции.

Схемы подключения ТВ розеток

Прежде всего давайте рассмотрим возможные варианты схемы подключения телевизионных розеток. Ведь от этого напрямую зависит последующий выбор типа ТВ розеток для монтажа. На данный момент активно используются схемы подключения – проходного типа и по схеме звезда.

Проходная схема

Начнем с реже применяемой, но зато более дешевой и простой в плане монтажа проходной схемы. Суть данной схемы заключается в последовательном соединении всех ТВ розеток с последующим подключением к первой из них антенны.

Итак:

  • Главной особенностью данной схемы является то, что для каждой последующей розетки предыдущая является источником сигнала. В связи с этим возникают определенные проблемы, связанные как с уровнем падения сигнала, так и с необходимостью снижения уровня отраженного сигнала.
  • Дабы выполнить эти требования применяется розетка телевизионная оконечная и проходная розетка. Оконечная розетка устанавливается в конце этого шлейфа, а все остальные ТВ розетки в шлейфе должны быть проходными.
  • Главным недостатком такого типа подключения является снижение уровня сигнала на каждой последующей розетке. Так обычно падение уровня сигнала на каждой последующей розетке составляет не менее 13 — 15 дБ.
  • Розетка tv оконечная не является исключением и падение уровня сигнала на ней нечем не меньше. Дело в том, что для снижения уровня отраженного сигнала применяется специальная схема, которая и подавляет этот сигнал. Побочным действием такого подавления является снижение уровня сигнала. Если же ее «выкусить», как предлагают некоторые умельцы, то вполне вероятен эффект наложения изображений разных телевизоров в шлейфе.
  • Не недостатком, но весомым ограничением, является невозможность применения проходной схемы для создания цифровой телевизионной сети. В связи с этим tv розетка оконечная и проходная с выходом SAT, предназначенным для спутникового цифрового телевиденья, не будет эффективна. В то же время оконечные розетки активно применяются в цифровом телевиденье, если это единственная розетка, подключенная к ресиверу.

Схема «звезда»

Для реализации так называемой схемы «звезда» кроме непосредственно розеток вам понадобится сплиттер или как его еще называют размножитель сигнала. Цена данного устройства не так уж высока, но зато уровень сигнала во всех розетках будет одинаковым.

Кроме того, в большинстве случаев он поставляется со встроенным усилителем, что позволяет добиться идеального уровня сигнала.

Итак:

  • Для схемы «звезда» наша инструкция рекомендует применять только одиночные розетки. Тем более что их стоимость несколько ниже, чем на другие типы ТВ розеток. Это связано с тем, что в них нет никаких дополнительных схем. Ведь гашение помех происходит в сплиттере и непосредственно в розетке они не нужны.
  • Уровень падения сигнала в таких розетках обычно не превышает 1 – 3дБ. И по большому счету это падение связано только с коммутационными процессами. Поэтому если соединение выполнить качественным, то такими потерями можно вообще пренебречь.
  • Главным недостатком схемы «звезда» является ее более высокая стоимость и сложность монтажа. Она связана с установкой дополнительной аппаратуры и необходимостью прокладки большего количества телевизионного кабеля. Но как говориться качество требует жертв.

Схема размещения розеток на кухне

Когда на кухне планируется ремонт, то где расположить розетки – это один из важных вопросов. Как правило, такую работу доверяют профессионалам, однако если есть навыки и знания, то все можно сделать самостоятельно. Для правильного расположения источников питания на кухне изначально необходимо составить электрическую схему, которая будет рассчитана на все предполагаемые в применении электрические приборы бытового назначения.

Также важно учитывать при составлении схемы будущую планировку и расстановку приборов, чтобы изложить максимально точные размеры

Правильное расположение розеток, желательно определить еще, когда стены абсолютно голые. Оптимальным решением для современной квартиры считается скрытая проводка, то есть провода ведутся внутри стены в специальных желобах (штробах)

Важно проводить штробирование на первых этапах ремонта, так как в результате таких действий придется уложенные провода сверху заделывать штукатуркой, а если – это делать уже после отделки, то вся работа пойдет насмарку

Штробление стен производится болгаркой со специальным кругом или же перфоратором, все зависит от предпочтений мастера. В проделанный желоб укладывается проводка в гофре, а сверху все обмазывается до получения идеально ровной поверхности. После того как стены заделаны их можно будет красить, класть плитку или же клеить обои.

Когда планируется установка розеток на кухне, то важно помнить что у каждой хозяйки имеется определенный набор кухонной утвари, и в зависимости от площади помещения, их количество может быть разным. Самыми востребованными предметами бытовой техники считаются:

  • Холодильник;
  • Микроволновая печь;
  • Электроплита;
  • Чайник;
  • Вытяжка.

Такой набор можно считать стандартным, так как в каждом доме имеются эти предметы. Если говорить о больших кухнях, то там количество будет больше, так как можно установить стиральную машинку, посудомойку и мелкие бытовые приборы в виде миксеров, комбайнов, блендеров и т.д

при составлении схемы очень важно учесть все аспекты и требования хозяйки, только в этом случае получится то, что нужно. Правильно составленная схема размещения розеток на кухне позволит быть кухне удобной и комфортной

Сегодня среди незаменимых приборов на кухне можно считать телевизор. Как правило, такое устройство работает все время, пока готовится еда или же все обедают. Устанавливают телевизоры в большинстве случаев в углу или по центру кухни, чтобы со всех сторон было хорошо видно.

Телевизор устанавливается на специальную вращающуюся платформу, и она монтируется в верхней части угла

При установке розетки для телевизора важно учитывать длину шнура, чтобы он хорошо доставал до розетки и не был в натянутом состоянии

После того как расположение кухонных приборов и мебели ориентировочно расставлено на бумаге, можно начертить те места в которых будут устанавливаться розетки. Желательно, чтобы розеткам не мешала мебель, и не загромождала подходы к ним

При установке розеток важно определиться с выбором высоты для розеток и в отдельной комнате она везде должна быть примерно одинаковой

Расстояние от прибора до розетки должно быть таким, чтобы провода было достаточно, и он не был в натянутом состоянии, только в этом случае можно минимизировать вероятность короткого замыкания или повреждение розеток. Для каждого бытового прибора есть основные требования и правила размещения розеток на кухне, благодаря которым гарантируется удобство использования и безопасность.

TV розетки | Simon

В настоящее время телевизоры устанавливаются в отелях, домах, офисах, приемных врачей, барах и во многих других местах. Для того, чтобы телевизор правильно принимал сигнал цифрового телевидения и мог показывать программы, которые транслируются на разных каналах, он должен быть подключен к антенной розетке. Телевизионная розетка представляет собой механизм, который устанавливается на стене помещения, в идеальном месте для установки телевизора.



Компания Simon производит розетки такого типа, и вы можете подобрать их для установки в помещении.

Каков принцип работы телевизионной розетки?

Телевизионная розетка позволяет принимать сигнал через коаксиальный кабель или антенну, через систему цифрового телевидения, спутникового телевидения или даже радио. Этот сигнал сначала принимается антенной, а телевизионные розетки отвечают за передачу сигналов одного или разных типов в пределах дома.



В нашем онлайн-каталоге представлен широкий выбор розеток для наземного и спутникового сигнала, а также комбинированных розеток. С помощью этой розетки вы можете принимать сигнал цифрового телевидения и спутниковый сигнал.



В классификацию телевизионных розеток, среди прочего, входят розетки наземного и спутникового телевидения, индуктивные одиночные розетки, немодульные промежуточные розетки, немодульные розетки, оконечные или промежуточные розетки.



Компания Simon стремится предлагать большое разнообразие элементов подключения и приема данных для очень специфических целей и для соответствия самых строгим требованиям. Предлагаем ознакомиться с нашим широчайшим выбором розеток.

Максимальная эффективность

Независимо от выбранной вами системы, важно получать оптимальный телевизионный сигнал без потерь. Розетки Simon позволяют добиться этого и избежать ненужных проблем.



Знакомы ли вы с серией Simon 75? Это одна из самых примечательных серий розеток этого типа. Благодаря своим особенностям, розетки Simon 75 являются одними из самых совершенных телевизионных розеток: подключение осуществляется с помощью винтовых зажимов, а активация происходит при введении кабеля. Этот механизм разработан для универсальной коробки и изготовлен из металлических компонентов с изоляцией из не содержащих галогенов термопластичных материалов.



Также мы предлагаем специальные комплекты телевизионных розеток, которые избавят вас от необходимости покупать все элементы отдельно.

Как подключить тв кабель к розетке легранд

Слаботочных кабелей при домашней разводке сетей с каждым годом становится все больше. Сюда входят:

    интернет кабели UTP и телефонные провода
    кабеля для системы “Умный дом”
    провода на акустику
    сигнализация и видеонаблюдение

Если раньше все это прокидывалось попросту по полу, за мебелью, в плинтусах, то сегодня при ремонте квартиры, для слаботочки также штробятся стены и устанавливаются специальные розетки.

Рассмотрим более подробно установку ТВ розеток от таких фирм как Schneider Electric (серия Unica) и Legrand.

Технические характеристики телевизионных разъемов от Шнайдер Электрик:

Величина в децибелах указывает на ослабление или затухание сигнала.

Монтаж всех розеток необходимо начинать с разделки коаксиального кабеля. Оставляете в подрозетнике запас длиной 10-15см, остальное обрезаете.

Теперь самое главное определиться, сколько нужно снять изоляции. На какую глубину и сколько сантиметров.

Лучше всего замеры производить непосредственно на самой розетке. Для этого берет ее в руки, прикладываете провод чуть ниже смотрового отверстия и отмечаете маркером или ножом, линию реза на уровне пластиковой центральной вставки.

Срезать верхний слой изоляции можно как специально предназначенным инструментом

так и простым ножом.

Подобрать недорогую зачистку-стриппер для коаксиального кабеля можно на али-экспресс здесь.

Экран под изоляцией в телевизионных кабелях встречается в разных исполнениях:

    только алюминиевая фольга
    фольга с медной оплеткой
    одна оплетка в виде тонких проводков

Если общий диаметр провода менее 7мм, то экран зачастую выворачивают наружу, чтобы обеспечить достаточный контакт с металлической поджимающей крышкой розетки.

Поэтому, как минимум половина ее слоя должна быть вывернута верхней стороной наружу. В противном случае у вас попросту не будет контакта и ТВ сигнала.

Также обращайте внимание на значки и надписи на корпусе. Там должно быть условное обозначение в виде стрелки обращенной вовнутрь.

Бывает еще одна стрелочка указывающая наверх.

Если у вашей модели 2 стрелки, смотрящие в разные стороны, то это проходная ТВ розетка. То есть, один кабель от антенны вы заводите в разъем со стрелкой вниз, а другим выпускаете шлейф или продолжаете тянуть линию до другого разъема, к еще одному телевизору.

Вообще бывают 3 типа телевизионных розеток:

    оконечные – в них имеется дополнительный резистор с сопротивлением 75Ом (терминатор)

Одиночные и оконечные будут передавать аналогичный по качеству сигнал при условии, что в них обязательно будет подключен телевизор.

Если же к одиночной розетке без сопротивления не подключать телевизор, то на других ТВ будут помехи и искажение сигнала. У оконечных такой проблемы не возникает.

Правда имейте в виду, что все это относится в первую очередь к аналоговому сигналу. Если у вас цифровое ТВ, или вы собираетесь на него переходить, то могут возникнуть проблемы из-за этого резистора.

Придется либо выкидывать эту розетку и менять на другую, либо подключать напрямую. Эти резисторы очень сильно гасят сигнал. Некоторые каналы будут плохо показывать, либо вообще не будет изображения.

Все проходные телевизионные розетки имеют входное и выходное отверстие. К выходу подсоединяется отходящий провод на другую розетку или сразу на ТВ. Их главный минус – это ухудшение сигнала на выходе на 4 дБ.

Схема подключения нескольких телевизоров через проходные розетки:

Также следует изначально обратить внимание на частоту пропускания сигнала розетки. Модели с частотой до 1000 Мгц предназначены для работы в сетях с кабельным или эфирным телевидением. Экземпляры с частотой свыше 1000 Мгц, применяют для спутникового телевидения.

Для подключения кабеля снимаете изоляцию с центральной жилы на 6-8мм. При этом от края внешней оболочки до места начала зачистки нужно отступить еще пару миллиметров.

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

В серии Unica он самозажимной, ничего затягивать здесь не нужно. В других марках может присутствовать зажимной винт, который необходимо будет предварительно ослабить и после, подтянуть отверткой.

Остается центральным винтом поджать сам кабель и поставить на место внешнюю накладку.

Если что-то не понятно и не получается, всегда можно обратиться к инструкции.

Монтаж розетки, как обычно начинается с ее разборки. Наружная рамка здесь крепится на защелках. С обратной стороны пальцами надавливаете на них и снимаете рамку.

Далее требуется добраться до внутренней части розетки. Вставляете отвертку в прорезь и движением вверх открываете защитную крышку.

Внутри находится посадочное место под центральную жилу. Перед ней расположен клиновидный штырь, который загоняется под верхний слой изоляции.

Зачищаете коаксиальный кабель и оголяете центральную жилу на 8мм. При этом внешний экран полностью остается под слоем изоляции. Оголять проводки и фольгу не нужно.

Вставляете кабель в розетку так, чтобы клин проник под внешнюю оболочку изоляционного слоя. Центральная жила при этом должна зайти в свое посадочное место.

    центральная жила в посадочном месте
    клин под изоляцией
    провод плотно прижат к боковой рамке

После этого простым движением закрываете крышку. Далее рамку вместе с кабелем можно спокойно поворачивать в разные стороны и крепить на подрозетнике.

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

    не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)
    нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке
    нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус – такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

Три наиболее распространенные ошибки которые допускают при подключении TV розеток:

1 Использование розеток с резисторами в 75 Ом для кабеля цифрового телевидения.

Итог – полное отсутствие сигнала, либо плохое его качество.

Если у вас аналоговый сигнал, а несколько ТВ подключены последовательно через специальный разветвитель, то сопротивление здесь тоже будет лишним и лучше от него избавиться.

2 Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Если в эти разъемы (розетки) не подключено никакого оборудования, на других телевизорах опять же будут плохо показывать некоторые из каналов и наблюдаться помехи.

3 Полное ”заворачивание” всех жилок экрана верхним слоем фольги при разделке кабеля.

В итоге снаружи остается только внутренняя часть фольги, которая не является токопроводящей. Соответственно никакого контакта между экраном и разъемами розетки не будет.

Принципы установки розеток для тв и обычных разъемов схожи, так как в обоих случаях используется один и тот же тип подрозетника. Имеются лишь небольшие отличия по способу проведения монтажных работ. В этой статье мы подробно разберемся в том, как подключить тв розетку.

Разновидности телевизионных розеток

Существует две разновидности телевизионных розеток: окончательные (оконечные) и проходные. Также разъемы классифицируются по назначению: для наземного ТВ (обозначается как TV), для радио (R), для спутникового ТВ (SAT). Кроме того, в продаже встречаются комбинированные типы розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Совет! Желательно, чтобы розетка была того же цвета, что и силовые разъемы — так будет легче вписать ее в интерьер. Если же розетки устанавливаются в единый блок, то не только цвет, но и производитель приборов должны быть одинаковыми.

Окончательные разъемы носят такое название, поскольку являются конечным узлом в сети. Этот вид тв розеток отличается сигналом повышенной четкости, отсутствием помех благодаря волновому сопротивлению, равному 75 Ом. Оконечные разъемы могут работать с несколькими стандартами: как по отдельности, так и в комбинации (TV, TV+R , TV+R+SAT).

Еще один тип разъемов — проходная тв розетка. Такие приборы применяется для приема сигнала и дальнейшей его транспортировки к другим точкам подключения. Передача сигнала между розетками осуществляется по коаксиальному кабелю. Устройство оснащается парой гнезд (по гнезду на входе и на выходе). Телевизор подключается на входе, а на выходе находится провод, направляющийся к другому потребителю. При этом последняя розетка в схеме всегда является окончательной. Проходные разъемы не применяются для построения схем, в которых распределяется спутниковый сигнал ввиду технической несовместимости с большей частью решений.

Проходная ТВ-розетка не отличается от оконечной с лицевой панели. Но на тыльной стороне присутствует два разъема со стрелками вход и выход к содержанию ↑

Схемы подключения

Существует множество схем подключения тв-разъема. Для обработки сигнала используется сплиттер. Данное устройство внешне выглядит как небольшая коробка и выполняет функцию разделения сигнала. Так же, как и в телефонных линиях, при передаче цифровых электрических сигналов не обойтись без их разделения.

Принцип работы сплиттера состоит в делении сигнала на одинаковые пакеты. Далее разделенные сегменты передаются на входную часть телевизионных разъемов. Сплиттер сконструирован таким образом, что для всех телевизоров, получающих сигнал, вне зависимости от их количества будет передаваться сигнал равнозначного качества. В результате в пределах одной квартиры отпадает смысл в отдельной антенне для каждого телевизора.

Подключение можно выполнить одним из двух способов:

  1. Схемой «звездочка», когда удаляется старый кабель, а новый прокладывается через сплиттер.
  2. Шлейфовой схемой.

Ниже мы разберемся в вопросе, как подключать розетку, при этом уделим внимание достоинствам рассматриваемых схем.

Схема «звездочка»

В этой схеме используется сплиттер, выполняющий функцию разветвления сигнала, разбиения его на пакеты и усиления. Устройство ставится на входе кабеля в жилое помещение из подъезда. Далее осуществляется разводка потребителям антенных проводников. Установка тв розетки с помощью такой нехитрой технологии применяется чаще всего, поскольку сплиттер обеспечивает целый ряд преимуществ:

  1. Кабель располагается в технически защищенном месте, что имеет значение как при проведении монтажных работ, так и при дальнейших профилактических осмотрах.
  2. Сигнал отличается устойчивостью.
  3. Разделенные пакеты сигнала бесперебойно поставляются на все телевизионные приемники в квартире.

Шлейфовое подключение

Этот способ монтажа тв розетки предполагает использование шлейфа. Основной кабель направляется к любому из имеющихся в доме телевизоров, а дальше осуществляется разводка на другие приемники прямо на разъеме. Разводка представляет собой ответвление на две или более частей (в зависимости от количества имеющихся телевизоров).

Подключение указанным способом называется шлейфовым. При этом разъемы, соединенные шлейфом, должны быть проходными, кроме последнего, который является оконечным.

Шлейфовая схема позволяет сэкономить на расходе кабеля, однако имеет она и минусы. Недостаток шлейфовой системы состоит в том, что на первом приемнике качество будет выше, чем на последующих. Однако при достаточной силе телевизионного сигнала разница будет практически незаметной. Кроме того, следует учитывать тот факт, что современная телевизионная техника снабжается возможностью усиления сигнала, причем происходит это в автоматическом режиме.

Шлейфовое подключения через проходные телевизионные розетки

Итак, неравномерность распределения сигнала в данном случае можно считать несущественным недостатком. Среди других минусов шлейфовой системы можно отметить такие:

  1. Схема, где имеются проходные и оконечная тв розетка, обойдется дороже стандартной схемы «звездочка».
  2. В случае разрыва цепи все последующие потребители лишаются телевизионного сигнала.

к содержанию ↑

Монтаж на примере розетки Schneider

В качестве примера разберем монтаж проходной розетки от французской компании «Schneider Electric» (модель розетки tv rj45). Задача состоит в подключении двух телевизоров к одному кабелю по проходной шлейфовой схеме.

При установке розетки для тв кабеля предусматриваем небольшой излишек самого кабеля — он должен выходить наружу из монтажной коробки. Далее зачищаем небольшой участок изоляционного материала на кабеле. При этом сохраняем в целостности центральную жилу и экранирующую оплетку.

Начинаем со снятия лицевой панели, немного откручиваем прижимающий болт. Это нужно, чтобы обеспечить свободный выход кабеля через отверстие.

На корпусе разъема имеются стрелки. Вставляем кабель до конца в направлении, указанном стрелками. Затем прижимаем кабель зажимающим винтом (закручиваем его). Кабель нужно надежно закрепить, но винт нужно закручивать с осторожностью, чтобы не передавить магистраль. Со вторым концом совершаем точно такие же манипуляции. Разъем устанавливаем таким образом, чтобы избегать перегибов на кабеле.

Обратите внимание! Перед монтажом телевизионной розетки следует провести осмотр участка фиксации провода на возможность короткого замыкания главной жилы с оплеткой.

Когда кабель вставлен и зафиксирован, надеваем лицевую панель. Фиксация панели осуществляется с помощью специальных фирменных защелок. Проверяем строительным уровнем точность установки разъема по горизонтали. Если все в порядке, окончательно фиксируем крепежными болтами панель и закрываем ее рамкой.

Подключение разъема Lezard

Розетки от компании «Lezard» относятся к недорогим и отличаются хорошим качеством. Однако, выбирая продукцию «Lezard», нужно учитывать наличие на ней печатной платы. Дело в том, что платы оснащаются таким компонентом, как конденсатор. Эта деталь находится рядом с фиксатором центральной жилы и разъемом для кабельного подключения. Конденсатор непроницаем для питающего напряжения, которое должно поступать на активную антенну. Поэтому такие разъемы подходят исключительно для пассивных антенн.

Если все же имеется желание приспособить такую розетку под активную антенну, нужно вместо фильтрующего конденсатора поставить стандартный проводник. Делается это путем закорачивания и запаивания кусочка медной проволоки вместо конденсатора.

Само подключение ТВ розетки состоит в монтаже сигнального проводника тв-кабеля в центральной розеточной клемме. Также нужно зафиксировать экран скобкой.

Обратите внимание! Нельзя допускать замыканий главного проводника, пропускающего сигнал, с оплеткой. В противном случае будет нарушен экран, предохраняющий от потерь телевизионного сигнала в кабеле.

Подключение разъема Legrand

TV розетка от французского производителя «Legrand» отличается удобством подключения, но и довольно дорого стоит.

При подключении разъема центральную кабельную жилу фиксируем в специальном пружинном фиксаторе. Фольгированную оплетку прижимаем к корпусу с помощью откидного крепления.

Убираем крышку крепления, которая прикрывает участки соединения коаксиального кабеля. Для этого осторожно поддеваем крышку отверткой, тем самым высвобождая фиксатор.

Удаляем внешний изоляционный слой и внутренний диэлектрический материал кабеля примерно на сантиметр в длину. Направляем кабель в разъем, а медную жилу фиксируем самозажимной клеммой.

Обратите внимание! Контакт оплетки с розеточным корпусом достигается благодаря пластинке, которая соединяется с его внешним изолятором, крепко прижимаясь к экрану кабеля.

Когда кабель соединен с разъемом, устанавливаем последний в подрозетнике. Закрепляем розетку парой саморезов. Далее зажимаем винты распорками розеточных фиксаторов. Закручиваем саморезы подрозетника до упора. Ставим лицевую панель разъема на положенное ей место. Розетка для телевизора на стене установлена и готова к эксплуатации.

Автор: Administrator вкл. 19 января 2016 . Опубликовано в Cделай Cам

Для начала давайте ознакомимся, что такое коаксиальный кабель и как его выбрать, который после прокладки проводки в стене здания или квартиры впоследствии соединяется к тв розетке, а затем подключается к телевизору или sat/тв приемнику.

Как вы уже поняли, коаксиальный кабель для спутниковых и эфирных антенн являет собой структуру, основной частью которой является центральная медная жила – центральный проводник по которому и проходит спутниковый или эфирный тв сигнал до телевизора или sat/tv приемника. Оплетка и фольга (Экран) представляют собой одновременно минусовой контакт и защиту от потерь сигнала и электромагнитных помех в коаксиальном тв кабеле.

Эти две составляющие напрямую используют для подключения к тв розетке. В зависимости от марки производителя, составных частей тв розетки, методы и типы монтажа антенного кабеля к розетке могут незначительно отличаться друг от друга.

Рассмотрим подключение к тв розеткам наиболее популярных марок электрооборудования таких как Lezard и Legrand

Для удобного монтажа кабеля к тв розетке запас кабеля должен составлять 15 см

Подключение телевизионной розетки Lezard.

Розетки фирмы Lezard наиболее доступны по цене и неплохи по качеству, если не считать одно НО .

Основой розетки Lezard является печатная плата, к которой и производится подключение коаксиального антенного кабеля.

ВНИМАНИЕ. Почти все тв розетки марки Lezard имеют на печатной плате электронный компонент – конденсатор который располагается между фиксатором центральной жилы – проводника и разъемом для подключения тв кабеля. Этот компонент не пропускает питающее напряжение на активную эфирную или спутниковую антенну. Данный тип тв розеток изначально подходит только для пассивных антенн.

Для их использования под остальные типы антенн необходимо заменить фильтрующий электронный компонент на обычный проводник, то есть закоротить или запаять вместо конденсатора кусок обычной медной проволоки

Лицевая сторона тв розетки Lezard с разъемом, для подключения тв кабеля.

Монтажная сторона с элементами крепежа для тв кабеля.

Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.

ВАЖНО. Центральный проводник, по которому идет сигнал не должен замыкать с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

Подключение телевизионной розетки Legrand.

Довольно качественные тв розетки от бренда Legrand с удобным способом подключения но и приличной ценой.

Процесс подключения к тв розеткам фирмы Legrand максимально упрощен. Данная тв розетка разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к подключению.

При подключении тв розетки Legrand, центральная жила коаксиального кабеля зажимается в соответствующем пружинном фиксаторе, а оплетка с фольгой (экран), – зажимается откидным креплением к корпусу.

Разобрав розетку и увидев ее устройство, вы сразу поймете, что нужно делать для подключения.

Для начала надо откинуть крышку крепления, закрывающую места соединения коаксиального тв кабеля. Достаточно аккуратно поддеть крышку отверткой, отстегнув тем самым фиксатор.

Перед подключением внешняя защитная изоляция и внутренний диэлектрик коаксиального антенного кабеля удаляется на длину около 1 сантиметра обнажив центральный проводник, затем кабель вставляется в устройство тв – розетки, а медная жила зажимается самозажимной клеммой.

Контакт оплетки и фольги экрана антенного кабеля с корпусом тв розетки, происходит за счёт пластины (рис 3), которая при подключении тв кабеля входит под его внешний изолятор, надежно прижимаясь к экрану (оплетка и фольга) антенного коаксиального кабеля.

ВАЖНО. Необходимо подключить центральный проводник – медную жилу, по которой идет сигнал так, чтобы не было замыкания с оплеткой или фольгой то есть с экраном который защищает от помех и потерь сигнала в кабеле.

После соединения ТВ-кабеля с телевизионной розеткой, аккуратно размещаем её в подрозетнике и с помощью 2-x саморезов закрепляем на нем. Затем затягиваем винты распорок фиксаторов тв розетки, а потом повторно докручиваем саморезы подрозетника до упора:

Устанавливаем лицевую панель ТВ-розетки на свое место

Все закреплено, установлено и готово к работе: теперь нужен кабель для соединения тв розетки с телевизором или тв тюнером

Подготовка ТВ-кабеля для соединения телевизора к ТВ-розетке

Для этого нам нужен кусок ТВ-кабеля и несколько тв разьемов – F-коннектора ( 2шт) F-«ПАПА»(справа) и F-«МАМА»(слева) (фото ниже)

Разьем кабеля «МАМА» будет использоваться для соединения с телевизионной розеткой (с условием что в розетке штекер «ПАПА» как на фото. хотя может быть и обратный вариант), а разьем «ПАПА» – с телевизором.

В случае если кабель от тв розетки будет соединяться к спутниковому входу телевизора с CAM модулем или к спутниковому ресиверу то на другом конце кабеля будет нужен не разьем «ПАПА» а F-коннектор.

Возможен и третий вариант когда кабель от телевизионной розетке будет соединяться не к телевизору или спутниковому ресиверу а к блоку питания эфирной антенны с усилителем.

В зависимости от расстояния от розетки до телевизора, спутникового приемника или блока питания отмеряем соответствующий метраж тв кабеля и отрезаем все лишнее. Далее подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для подключения к спутниковому оборудованию с помощью F-коннектора (процесс показан на фото ниже)

Осталось соединить с помощью нашего универсального кабеля тв розетку с телевизором и запустить в меню телевизора сканирование каналов. На этом процесс подключения телевизионной розетки к телевизору завершён.

Телевизор на стене где розетка —

Где делать розетки для телевизора в квартире?

Одну из самых больших комнат квартиры решили использовать в качестве зала. Поставили соответствующую мебель и установили телевизор, но как специально на том месте не предусмотрена розетка. Может на том участке стены нельзя ставить розетку? Специалисты, подскажите, где в квартире лучше делать розетки для телевизора?

Самое важное при выборе местоположения розеток, это то как и где будет крепиться (находиться) телевизор (или телевизоры).

В наше время практически все телевизоры не выключаются от сети, телевизор постоянно включён в розетку (работают часы, будильник и так далее) то есть розетки могут находиться за самим монитором, примерно сантиметров 10-ь, от верхнего, или нижнего края монитора (экрана), за монитором их (розетки) не видно.

За телевизором, это больше актуально когда телевизор крепится к стене, а не находится на тумбе.

Если у Вас в квартире ещё идёт ремонт, то провода можно спрятать в штробах, если ремонт уже окончен, то провода (тв кабель и электричество) можно спрятать в кабель-каналах.

Розетки могут быть и с боку телевизора, то есть они видны, тут уже отталкивайтесь от длины провода.

По моему мнению, лучший вариант это телевизор на стене (для глаз лучше) и розетки на телевизором.

Одной розетки может быть мало, надо хотя бы три, две электрические и одна под ТВ кабель, можно в одном блоке, можно по отдельности.

Как правильно установить на стене розетки для телевизора своими руками? Советы электриков

Каким образом определить высоту расположения розеток в гостиной, спальне, на кухне, как их крепить и фиксировать. Также даны советы по монтажу источников тока.

Как установить розетки для телевизора на стене в разных комнатах

Если хозяин решил повесить телевизор на стену, то высота блока розеток определяется автоматически. Он будет скрыт за устройством. Такое расположение помогает спрятать разъемы, шнуры. Висящие на стене провода смотрятся не красиво и портят интерьер комнаты. К тому же открытое положение повышает риск повреждений – могут дети перерезать или прогрызет собака.

За и против

Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно. Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора.

У правильного монтирования оборудования ряд преимуществ:

  1. Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
  2. Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
  3. Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
  4. Включение необходимой техники в один блок.
  5. Создание безопасности для детей. Они не дотянутся до разъемов.

Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.

Как правильно выбрать место

Электроисточники лучше расположить так, чтобы не нарушать работу телевизора. Следует знать, как их смонтировать в разных комнатах.

В гостиной

Выбирать место для установки телевизионной розетки нужно в зависимости от высоты расположения приемника. Формула исчисления расстояния выглядит так:

Высота разъема = расстояние от пола до телевизора + высота техники, разделенная на 2. Такой расчет подойдет для ТВ с обычной антенной, когда нет спутника. Разъемы размещают за устройством. Для современных моделей нужно дополнительно установить вторую розетку для приставки.

Рекомендуется оборудовать мультимедиа розетку с интерфейсом HDMI за приемником, кабель от которой приведет к месту, где расположено дополнительное оборудование.

Требуется максимально плотно прижать приемник к стенке. Он должен выглядеть как картина и органично вписаться в дизайн комнаты. Если розетка будет размещена неграмотно, то сложно поставить кронштейн.

В спальне

Для определения расположения высоты розеток для телевизора в спальне, нужно прилечь на кровать, расслабиться, закрыть глаза, потом открыть и взглянуть на предполагаемое место монтирования ТВ.

Тот участок, на который первым упал взгляд, станет центром монитора, где устанавливают кронштейн. Моменты, на которые обращают внимание при размещении панели:

  • высота мягкой мебели – кровати, дивана;
  • месторасположение, с которого планируется смотреть приемник;
  • настройки электроаппаратуры.

Рекомендуется, чтобы в период просмотра угол отклонения от середины дисплея был не более чем 30°.

При размещении приемника в спальне, выбирают расстояние 1,5 метра от пола, а на высоте 25 см от него монтируют блок розеток.

На кухне

Хозяйкам нравится просматривать фильмы, передачи, находясь на кухне. Чаще при приготовлении блюд, поэтому стандартное размещение оборудования по принципу «середина экрана – на уровне глаз» здесь неприемлема.

Если телевизор снабжен ЖК-экраном, то в горизонтальной плоскости он имеет большой угол наклона при маленьком изменении контрастности. Вертикальная плоскость при небольшом наклоне затемняет монитор.

Если хозяева будут просматривать ТВ стоя, то его вешают на расстоянии 1,75 см от пола. Если сидя на стуле, то ниже.

Какую розетку лучше всего установить во влажных помещениях

Каждое изделие маркируется латинскими буквами и 2 цифрами, которые указывают способность оказывать противодействие внешним неблагоприятным факторам. Первый знак характеризует класс пыленепроницаемости разъема. Второй от 0 до 8 показывает степень защиты от воды.

Восьмой класс предназначен для полного погружения розетки в воду. Группа 0 имеет наименьшую защищенность. Для монтирования в ванной лучше купить изделия класса 4, снабженные откидывающейся крышкой.

На каком расстоянии от пола можно монтировать розетки

Правильное расположение телевизора выглядит так. Устройство по максимуму прижато к стене, шнуры спрятаны под облицовку, розетки установлены в невидимом месте.

Высота монтажа электроприбора зависит от расстояния, на которое подвешивают телевизор. Как правило, телеаппаратуру помещают на уровне глаз человека, который сидит на стуле. Нормальным расстоянием от пола до центральной части розетки считается длина 120 см – 140 см. Относительно телевизора – немного ниже верхнего края.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости.

Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация

Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления.

Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

  • провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
  • сигнал устойчив;
  • разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода

Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

Советы

При использовании инструментов ручки должны быть изолированы. Розетки устанавливают только в обесточенном помещении. Важно не контактировать телом с оголенными проводами. Каждую проводку перед подсоединением проверяют указателем фазы.

Чтобы самостоятельно поставить розетку под телевизор, нужно обладать знаниями и соблюдать меры безопасности при работе. Расположение ТВ на стене очень удобно и современно. В зависимости от того места, где его будут смотреть, устанавливается высота розеток на оптимальном расстоянии в 120-140 см от пола.

Полезное видео

Высота розетки для телевизора на стене

Выбор высоты установки розеток для телевизора напрямую связан с расположением ТВ на стене, так как он должен скрывать розеточный блок.

Правильно выбранная высота розеток под телевизор на стене позволяет:

1. Полностью скрыть провода, кабели, разъемы, соединения и т.д. Думаю, многим знакомо раздражение от беспорядочно свисающих, спутанных проводов, в зоне расположения ТВ.

2. Максимально прижать телевизор к стене. В идеале ТВ выглядит в квартире как картина и органично вписывается любой интерьер. Не зря производители стремятся сделать телевизоры все более тонкими и элегантными.

3. Избежать проблем при установке кронштейнов крепления телевизора. Нередки случаи, когда неверно выбранное расположение розеток за телевизором, мешает монтажу прибора в требуемом месте, либо при установке повреждаются магистрали питания, антенный кабель и т.п.

4. Легко подключать к телевизору любые коммуникации (Антенные кабели, Витую пару, HDMI и т.д.)

Чтобы вы могли получить все описанные выше преимущества необходимо уже на этапе проектирования, иметь подробный проект вашего помещения, выбрать, а лучше сразу купить, будущую мебель, сам телевизор и крепление для него. Зная все особенности оборудования, вы сможете точно рассчитать, где удобнее всего располагать розетки за тв, с учетом всех особенностей.

Стандартная высота установки розеток в квартире, о который мы подробно рассказывали, для настенного телевизора не подходит, здесь нужен другой подход.

Если посомтреть на тыльную сторону телевизора, вы увидите, что она неровная, там есть различные углубления, особенно в местах расположения разъемов, там и нужно делать выводы. Кроме этого, необходимо так же учитывать тип вашего кронштейна крепления телевизора к стене. Сопоставив эти и некоторые другие показатели, можно достаточно точно расчитать идеальное расположение розеток для конкетного телевизора.

Но чаще всего бывает так, что телевизор на этапе монтажа электропроводки еще не выбран или вы достаточно часто его меняете и не хотите каждый раз переделывать расположение розеток под новую модель, кроме того техника достаточно капризна и может выйти из строя, новый телевизор вряд ли будет точно такой же конфиурации. Для таких случаев была выведена универсальная методика выбора высоты установки розеток за телевизором, по ней подучается что:

Оптимальная высота установки розетки под телевизор на стене 130 — 140см ( Размер указан до центра розетки от пола)

Такая высота монтажа блока розеток обычно выбирается для телевизоров, устанавливаемых в зале или гостиной, в местах, где мы, чаще всего, смотрим телепередачи сидя на диване, на кресле или стуле.

Почему именно такая высота и как она была рассчитана я сейчас расскажу, более того, представлю формулу, пользуясь которой, вы сможете самостоятельно вывести высоту установки розеток для ТВ, где бы он у вас не располагался, на кухне, в спальне или ванной комнате.

Кстати, обязательно прочитайте на какой высоте должен установлен телевизор в спальне, чтоб правильно вывести под него розетки.

ФОРМУЛА РАСЧЕТА ВЫСОТЫ УСТАНОВКИ РОЗЕТОК ДЛЯ ТЕЛЕВИЗОРА

Итак, ключевым показателем, для расчета расположения розеток, является высота установки телевизора. ТВ принято располагать напротив смотрящих так, чтобы его центр был или на уровне их глаз или чуть выше.

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175см, удобнее всего расположить телевизор на высоте

120см от пола до центра экрана.

Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю, как показано на изображении ниже. Получилась же именно такая высота установки, путем несложных рассчетов:

Была взята высота современных телевизоров с диагональю 32” (самая распространенная минимальная диагональ приобретаемых тв), которая равна в среднем 48 см, меньше редко покупают для установки в зале или гостиной, чаще больше. Кроме того, была учтена высота современной розетки в комплекте с рамкой

8 см. Далее произведены расчеты по следующей формуле:

Формула расчета высоты установки розеток за телевизором

H установки розетки для ТВ = H установки тв + H ТВ /2 — H рамки розетки ,

Для телевизора, установленного на 120см от пола, расчет получается следующий: 120+48/2 — 8 = 136см. Для наглядности, на схеме выше все размеры представлены округленно.

Если строго следовать формуле, то верхний край розетки будет ниже верхнего края телевизора диагональю 32″ на 4 см, поэтому даже смотря телевизор стоя, вы все равно не увидите проводов и штекеров.

Даже если вы не делая расчетов , разместите розетки на рекомендуемой высоте 140см, они будут скрыты корпусом, кроме того вы всегда сможете сыграть высотой установки, благо большинство креплений реулируемые.

Пользуясь этой нехитрой формулой, вы сможете довольно точно рассчитать высоту установки практически любой розетки для любого телевизора в квартире, а если не будете точно зать размер диагонали и высоту установки тв — делайте их на 140см от пола.

Если позволяют условия – толщина и материал стены, постарайтесь утопить розеточный блок вглубь стены, например как показано на изображении ниже, это будет лучшим вариантом для установки.

Кроме высоты установки, вам необходимо знать какие и сколько их должно быть розеток для телевизора в современных условиях, от этом вы можете прочитать ЗДЕСЬ.

Если же у вас есть какие-то дополнения, исправления, замечания или просто вопросы — обязательно пишите в комментариях к статье, отвечу всем!

Оптимальная высота розетки от пола для телевизора на стене

Телевизоры последнего времени очень удобно крепить на стену. Так они не будут занимать лишнего места, не потребуют покупки дополнительной мебели. Для телевизора нужна собственная розетка — применение удлинителей портит внешний вид комнаты. Для установки важно знать, какова высота розеток для телевизора, как рассчитать показатель.

Правильное расположение розеток для телевизора

Современные телевизоры очень удобны, гармонично смотрятся в любой квартире. Если их удобно подключать, это будет вдвойне комфортно пользователю. Правильный выбор места расположения электророзетки даст массу преимуществ:

  • позволит скрыть кабели, разъемы, провода, стыки;
  • поможет приблизить ТВ к стене по максимуму, чтобы смотреть было удобнее, внешний вид техники напоминал «картину»;
  • поспособствует экономии времени — правильно установленная розетка поможет беспрепятственно провести монтаж кронштейнов, подключить антенны, приставки, прочие приспособления.

Лучше всего производить установку розеток для телевизора во время ремонта квартиры, чтобы после не пришлось портить обои. Но модель ТВ может поменяться, а электророзетку лучше устраивать так, чтобы она не мешала работать другому оборудованию, идеально подходила для включения техники.

Не стоит монтировать необходимые устройства далеко от края ТВ или мебели — периодически нужно будет выключать, перезагружать приборы, и такая манипуляция будет неудобной. Доступ к ТВ-розетке должен быть беспрепятственным, это важнейшее условие при установке.

Высота электророзеток

Модели телевизоров быстро обновляются. Многие периодически меняют такую технику. Диагональ нового ТВ, общая конфигурация может быть иной. Довольно сложно каждый раз переделывать розетки — намного проще установить их так, чтобы они подходили всегда.

Существует «универсальная высота» для розетки под телевизор на стене. Если это спальня, где смотреть фильмы, прочие передачи приходится лежа, лучше монтировать устройство на высоте 2 метров. В зале разместить его стоит на меньшем расстоянии от пола — примерно 120 см. Если идет монтаж новых электророзеток, надо ориентироваться на высоту нахождения телевизора — его центр должен располагаться на уровне глаз.

Как подобрать розетки

Начальный этап установки необходимого оборудования — определение вида проводки. Открытая проводка сейчас встречается редко, чаще она скрыта толщей стены. Для установки розеток придется сделать штрабу перфоратором или дрелью, а также отверстие для подрозетника. Это позволит спрятать розетку для телевизора, придать комнате законченный вид.

Если проводка открытая, придется покупать накладные электророзетки. Для надежности, лучшей пожаробезопасности кабель стоит убрать в кабель-каналы. Продается много расцветок кабель-каналов, которые легко подобрать под цвет обоев. Тогда штробить стену не придется, розетка будет установлена снаружи. Ее стоит спрятать за мебелью, если есть такая возможность.

Существует ряд устройств, без которых подключить ТВ последнего поколения невозможно. Также следует учесть возможность подключения дополнительного оборудования, рассчитать нужное количество розеток индивидуально. Стандартный набор следующий:

  1. Электророзетка — 2 штуки.
  2. Специальная ТВ-розетка — 1 штука.
  3. Розетка интернета — 1 штука.

Последний тип устройства необходим каждому — сейчас телевидение практически везде является цифровым. Большинство провайдеров работает с особыми приставками, которые будут подключаться в электророзетку. Вторая будет занята вилкой самого телевизора. В ТВ-розетку включится антенна, от которой кабели проходят к антенне центральной (общедомовой). В случае поломки, отключения цифрового ТВ стандартный набор программ будет присутствовать. Туда же будет включаться провод кабельного телевидения.

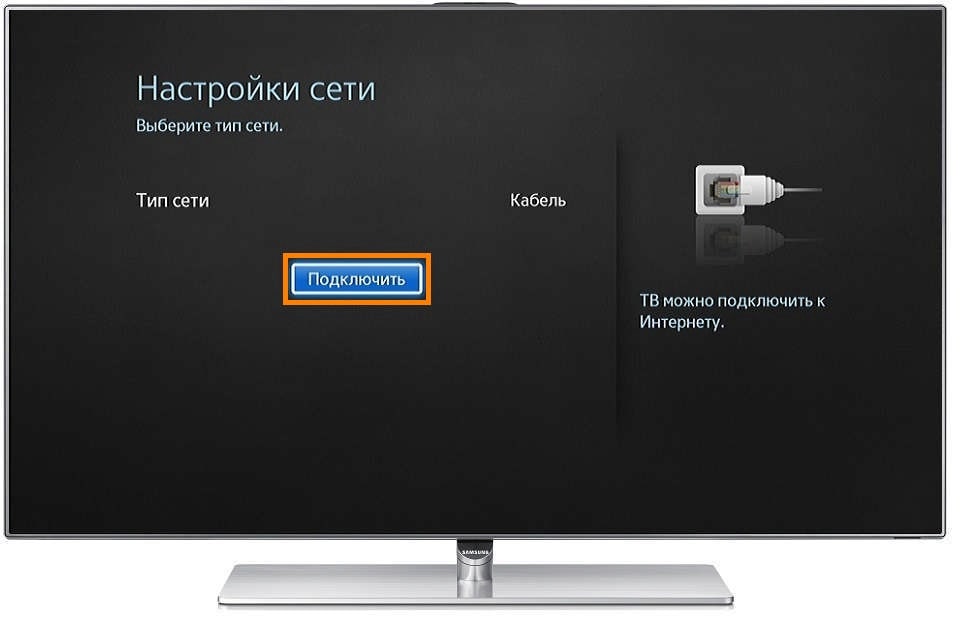

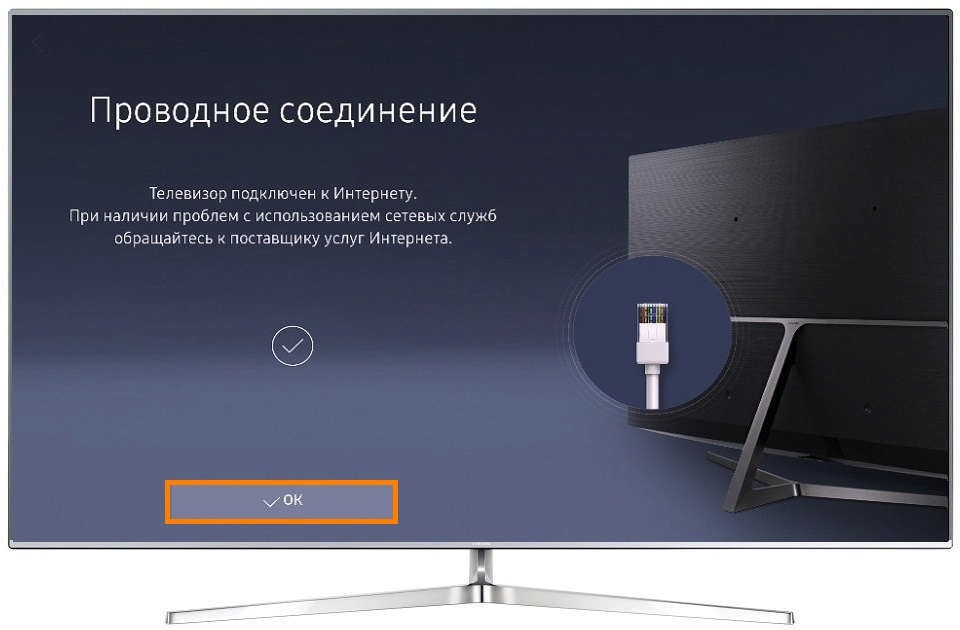

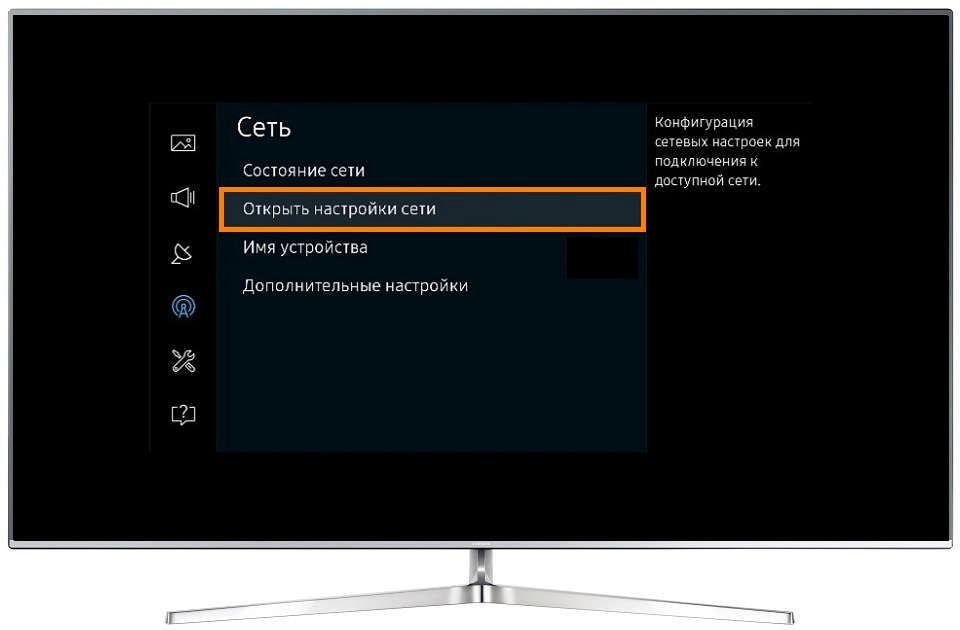

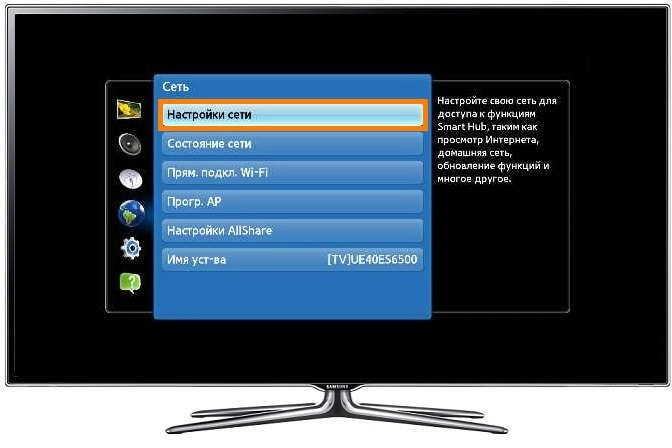

Некоторые модели телевизоров позволяют через интернет-розетку напрямую подключаться к интернету. Так на большом экране можно смотреть фильмы по онлайн-каналам. К устройству должен подводиться специальный кабель роутера. С этой целью провода должны быть проложены в стене или проходить по плинтусу кабель-канала.

Розетки для зала

Если телевизор устанавливается в кухне, спальне, описанного выше набора розеток будет достаточно. Но для создания «домашнего кинотеатра» в гостиной многие дополнительно монтируют мультимедиа-розетки. Такая схема (5 устройств) позволит сделать настоящий кинотеатр дома, включая игровые приставки, компьютеры, DVD, прочую технику.

Все указанные устройства стоит устанавливать недалеко от телевизора или за мебелью, на которой он стоит. Если сам ТВ можно повесить на стену, то прочее оборудование придется ставить на выделенные для этого места, поэтому спрятать розетки можно вполне удачно. Мультимедиа-устройства предполагают использование HDMI-кабелей. Через такие кабели включается любая цифровая техника последних поколений. Но если в оборудовании нет HDMI-разъема, то такие розетки останутся невостребованными.

В целях экономии времени и средств многие монтируют все устройства в один подрозетник в единую линию. Кабели нужно протягивать с запасом, на концы надевать штекеры, чтобы подключать к телевизору. Это позволит избежать ненужных соединений и лишних проводов.

Формула расчета высоты розеток

Для точного высчитывания высоты, где будут располагаться все устройства, есть специальная формула. Она выглядит так:

В (высота) ТВ-розетки = В середины телевизора от пола + Д (диагональ)/2 – В рамки розетки.

Если расположить электророзетку на этой высоте, ее не будет видно ни под каким углом. Когда размер телевизора не известен, рекомендуется делать ее на высоте не менее 120 см и не более 140 см от пола. Так можно обеспечить себе комфортный просмотр передач и удобное включение-выключение всех устройств.

Розетки для телевизора на стене – высота, расположение, установка . Электропара

Современные телевизоры выпускаются в плоском варианте и лишь отдаленно напоминают своих пузатых предшественников. Именно поэтому самым распространенным способом их установки является крепление на стену, которое позволяет создать реальную обстановку домашнего кинотеатра.

Как и любой электроприбор, телевизор нуждается в собственной розетке – использование удлинителей не только портит весь вид, но и является небезопасным. Вот почему важно уделить особое внимание расположению розеток для ТВ. Мы рассмотрим способы установки розеток для телевизора с учетом их высоты и расположения на стене.

Расположение розеток для ТВ

Основной задачей при установке розетки является подача напряжения для работы телевизора. Однако не следует забывать об эстетической составляющей:

1. Провода должны быть полностью скрыты из поля видимости в любом направлении. Это значит, что их не должно быть видно не только с фронтальной зоны, но и с боков.

2. Должна быть возможность отрегулировать положение телевизора таким образом, чтобы прижать его к стене – только так можно добиться максимальной реалистичности, ТВ кажется чуть ли не вмурованным в стену.

3. Расположение розетки не должно стать препятствием для установки кронштейнов, обеспечивающих полную поддержку далеко не легкого по весу агрегата.

Итак, розетку для телевизора лучше всего делать за ним таким образом, чтобы она не нарушала функциональность другого важного оборудования. Однако и здесь есть нюансы – в наш век цифровых технологий очень быстро набирает популярность спутниковое телевидение, которое поставляется в виде специальных приемников-ресиверов.

Для этих приборов также нужна отдельная розетка. Основная проблема при использовании такого оборудования – необходимость время от времени его перезагружать путем полного отключения от питания, то есть выдергиванием вилки из розетки. Если установить двойную розетку за телевизором, такая возможность будет отсутствовать, и придется каждый раз снимать тяжелый телевизор со стены. Это не самый лучший вариант, поэтому при наличии спутниковых ресиверов розетку и для ТВ, и для приемников лучше обустроить рядом с телевизором – только так можно обеспечить беспрепятственный доступ к ней в любое время. Это касается и музыкальных центров.

Высота розеток для телевизора на стене

Определять высоту розеток для ТВ нужно в зависимости от того, на какой высоте расположен сам телевизор. Если в спальне просмотр телепередач осуществляется только в положении лежа, высота розетки может составить около двух метров, а в гостиной – всего 120 см. Можно самостоятельно рассчитать высоту установки с помощью нехитрой формулы:

Высота розетки = высота от пола до телевизора + высота самого телевизора, деленная на 2.

Например, телевизор высотой 46 см расположен на уровне 120 см от пола. Высота установки розетки составит 120 + 23 = 153 см.

Эта формула актуальна в том случае, если спутникового телевидения нет, а вещание производится от общей антенны. Розетка располагается за телевизором. При этом нужно учитывать конструкцию задней панели – нужно найти в ней такие пустоты, в которые легко поместится розетка, и не будет препятствий для подключения другого оборудования или установки кронштейнов.

Какие розетки нужны для телевизора

При выборе розеток следует в первую очередь определить  тип проводки. В многоквартирных домах с бетонными стенами наиболее оптимальны розетки скрытого монтажа. Для их установки потребуется предварительно проштробить в стене канавку для прокладки кабеля, а также углубление для подрозетника. Такой способ установки позволяет скрыть все провода внутри стены, что придает помещения гармоничный и законченный вид.

Сложнее обстоит дело с наружной проводкой, наиболее часто встречающейся в частных деревянных домах, на дачах. Из-за конструктивных особенностей строения здесь используются только накладные розетки. Кабель проводится по стене снаружи, и закрывается декоративными кабель-каналами. Можно без труда подобрать подходящую цветовую схему (например, под дереов) так, что на фоне деревянной поверхности их будет едва видно. Безусловно, при открытом монтаже не может быть и речи об установке розетки на стене за телевизором, поскольку ее размеры не позволят утопить ТВ в стену. В данном случае можно расположить розетку максимально близко к боковому краю прибора или утопить провода от телевизора в кабель-канал, а розетку спрятать за тумбой.

Рассматривая вопрос о том, сколько розеток нужно для телевизора на стену, нужно просто рассчитать количество сопутствующего оборудования. О розетке для ресиверов спутникового телевидения мы уже говорили. Однако есть еще как минимум один прибор, который может потребоваться в будущем, особенно с современным телевизором – это WI-FI адаптер для просмотра ТВ с мобильных устройств. Обычно он оснащен USB портом для питания, но использовать имеющиеся порты в самом телевизоре крайне не рекомендуется, поэтому его придется подключать через адаптер к обычной розетке.

Как добавить розетку для настенного телевизора | Видео

Добавить розетку за настенным телевизором — несложная работа, которую вы можете выполнить самостоятельно с помощью всего нескольких инструментов. В этом проекте среднего уровня вы узнаете, как проложить электрический кабель внутри стены, расширив цепь вашей текущей розетки до новой, расположенной прямо за телевизором. Это недорого, быстро и придаст вашему телевизору чистый профессиональный вид. Вот что вам понадобится:

ИНСТРУМЕНТЫ

  • Тестер цепей
  • Поиск шпилек
  • Ударная пила для гипсокартона
  • Отвертка с плоским жалом
  • Инструмент для зачистки проводов
  • Универсальный нож
  • Плоскогубцы с игольчатыми наконечниками
  • Рыхлитель кабеля

МАТЕРИАЛЫ

  • 1-канальный старый рабочий ящик
  • Кабель 14-2 или 12-2 — в пластиковой оболочке и неметаллический
  • Разъемы для проводов
  • Дуплексный выход
  • Заглушка выходного отверстия

При выполнении этой работы своими руками убедитесь экипироваться надлежащим защитным снаряжением.На протяжении всего видео мы будем предупреждать вас о том, когда следует и не следует использовать защитное снаряжение.

Перед тем, как начать, обратите внимание, что ни в коем случае не прячьте электрический шнур телевизора в стену. Это может привести к возгоранию в нарушение Национального электротехнического кодекса.

СТЕП ОДИН

Выключите цепь. Начните с отключения питания, связанного с цепью, над которой вы будете работать. При этом проверьте силу тока на выключателе. Для цепи на 15 А потребуется кабель с проводом калибра 14.Для цепи на 20 ампер потребуется кабель с проводом калибра 12. Подключите тестер цепи к розетке, над которой вы будете работать, чтобы убедиться, что цепь отключена.

ШАГ ВТОРОЙ

Найдите новую коробку. Существующая розетка будет прибита или привинчена к стенной стойке. Используйте инструмент для поиска шпилек, чтобы определить, прибита ли существующая коробка справа или слева от этой шпильки. Новая коробка будет установлена ​​над существующей коробкой, но на той же стороне стойки.

Держите переделанный ящик, который вы будете использовать, иногда называемый старым рабочим ящиком, по крайней мере в одном дюйме от стойки.Коробка имеет две створки, которые открываются внутри гипсокартона и фиксируются на месте.

ШАГ ТРЕТИЙ

Вырежьте новое отверстие. Если ваша новая коробка включает в себя шаблон, используйте его, чтобы обвести линии разреза на стене. Если шаблон недоступен, обведите лицевую сторону коробки на стене. Вырежьте отверстие ножовкой. Двигайтесь медленно, стараясь не задеть существующие провода или трубы, идущие за той же стеной.

ШАГ ЧЕТЫРЕ

Нажимной трос. Отвинтите и снимите крышку с имеющейся розетки.Открутите два винта, которыми розетка крепится к коробке. Затем осторожно вытащите розетку. В верхней части коробки будет одно или два отверстия для кабеля. Каждый будет закрыт заглушкой или краном. Если коробка металлическая, вы увидите металлический зажим. Ослабьте зажимной винт. Если он забит, выбейте заглушку для одного из отверстий острием отвертки. Для этого вам, возможно, придется постучать по рукоятке отвертки молотком. Если коробка пластиковая, откройте одно из отверстий.

Чтобы предотвратить заедание, обожмите передний конец нового провода примерно на дюйм, прежде чем проталкивать его через существующую коробку.После этого проденьте новый кабель в отверстие и протолкните его вверх. Протяните кабель через отверстие. Этот шаг может быть немного сложным и может потребовать некоторой настойчивости.

ШАГ ПЯТЬ

Подготовить существующую розетку. У розеток в середине пробега есть два черных и два белых провода. Для этих розеток отсоедините один белый провод и один черный провод, ослабив винты клемм. Концевые розетки имеют только один черный провод и один белый провод. Если у вас есть выходная розетка, оставьте эти провода подключенными.

ШЕСТОЙ ШАГ

Подготовьте провода заземления. Если ваша существующая коробка пластиковая, отсоедините оголенный провод заземления от зеленой клеммы на розетке. Если ваша коробка металлическая, вы увидите короткий оголенный провод, подключенный к зеленому винту заземления на задней стороне коробки. Обязательно проверьте упаковку разъемов для проводов, чтобы убедиться, что они рассчитаны на количество проводов, которые вы будете подключать, а также на калибр проводов, который вы используете.

СТУПЕНЬ СЕМЬ

Подготовьте провода в существующей коробке.Используйте кабельный рыхлитель, чтобы разрезать оболочку нового кабеля. Снимите оболочку и удалите ее универсальным ножом. Подключите оголенный провод нового кабеля к другим оголенным проводам с помощью соединителя. При необходимости замените разъем на другой, рассчитанный на большее количество проводов. Используйте инструмент для зачистки проводов, чтобы удалить ¾ дюйма изоляции с нового черного и белого проводов.

ШАГ ВОСЬМОЙ

Соединительные провода в имеющейся коробке. Если к розетке подключены только один белый провод и один черный провод, переходите к шагу девять.Если к розетке подключены два белых и два черных провода, переходите к шагу десять.

ДЕВЯТЫЙ ШАГ

Выполнение соединений в конце цикла. Для пластиковой коробки отрежьте шестидюймовую длину неизолированного провода, чтобы использовать его в качестве косички. Используйте плоскогубцы, чтобы скрутить один конец гибкого провода с оголенным проводом заземления, который вы отсоединили от розетки, и оголенным проводом заземления от нового кабеля. Закрепите соединение с помощью коннектора. Если ваша коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ДЕСЯТЬ

Выполнение промежуточных соединений. Отрежьте три шестидюймовых куска проволоки, белый, черный и голый, чтобы использовать их как косички. Снимите дюйма изоляции с каждого конца черных и белых косичек. Используя плоскогубцы, скрутите один конец белого провода с белым проводом, который вы отсоединили от клеммы, и белым проводом от нового кабеля, убедившись, что оголенные участки каждого провода имеют одинаковую длину. Соедините провода вместе с помощью соединителя.

Повторите этот шаг, чтобы подключить два черных провода к черному пигтейлу, а если коробка пластиковая, два оголенных провода к голому пигтейлу. Если коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ОДИННАДЦАТЬ

Подключите старую розетку. С помощью плоскогубцев согните крючок на конце каждого отсоединенного провода в коробке. Подключите белый провод к неиспользованному серебряному выходному винту, черный провод к неиспользуемому латунному винту и, если он еще не подключен, оголенный провод к зеленому винту.Аккуратно сложите выходные провода в коробку. Подключите розетку к коробке и снова установите крышку.

ДВЕНАДЦАТАЯ ШАГ

Установить новую коробку. Вставляя коробку в отверстие в гипсокартоне, протяните кабель через отверстие в нижней части новой коробки. Зафиксируйте крылья зажима, затянув два винта за гипсокартоном. Затяните, пока коробка не будет надежно закреплена.

ШАГ ТРИНАДЦАТЬ

Установить новую розетку. Снимите оболочку с нового кабеля внутри коробки.Снимите ¾ дюйма изоляции с черного и белого проводов, сделав крючки на всех трех. Подключите оголенный провод к зеленой клемме розетки, подключите черный провод к одной из латунных клемм, а белый провод к одной из серебряных клемм. Сложите провода в коробку. Прикрутите выпускной патрубок к коробке и установите крышку с помощью прилагаемых винтов. Включите автоматический выключатель, подключенный к вашей новой розетке, и с помощью тестера цепей убедитесь, что ваша новая розетка находится под напряжением.

Подключите телевизор снова и наслаждайтесь просмотром без проводов!

Ищете отличные инструменты, которые помогут выполнить ваш проект? Магазин Stanley , Black & Decker и DeWALT для всего, что вам нужно!

Как подключить Digital Box к телевизору

Оборудование, необходимое для подключения цифровой приставки к телевизору

Для подключения Digital Box к телевизору потребуется три кабеля:

  • Кабель питания для цифрового блока
  • Коаксиальный кабель для подключения Digital Box к розетке
  • Видеокабель для подключения Digital Box к телевизору

кабель питания

коаксиальный кабель

видеокабель

Обратите внимание: ваш Digital Box мог поставляться с адаптером питания вместо кабеля питания, показанного выше.

Какой видеокабель использовать

Используемый видеокабель зависит от модели вашего цифрового бокса и входов на задней панели телевизора. Посмотрите на заднюю или боковую панель телевизора, чтобы узнать, какие входы доступны (например, HDMI, компонентный, RCA). Пожалуйста, обратитесь к разделу Видео в Глоссарии кабелей и подключений для получения дополнительной информации о каждом кабеле.

  • Компонент или HDMI : для HD-видео . Для просмотра каналов в HD требуются цифровая приставка HD и телевизор высокой четкости.
  • Коаксиальный или Композитный : для видео стандартной четкости . Если у вас есть цифровая приставка стандартной четкости и / или телевизор стандартной четкости, вы будете использовать эти кабели. Или, если у вас есть HD Digital Box, но вы подключаетесь к телевизору стандартной четкости (т. Е. HDMI или компонентный режим недоступны), вы также можете подключить ваш Digital Box к телевизору с помощью композитного или коаксиального соединения; Эта конфигурация выводит на ваш телевизор изображение стандартной четкости.

Как подключить цифровую приставку к телевизору

Следуйте этим инструкциям, чтобы подключить цифровую приставку к телевизору.

  1. Вкрутите один конец прилагаемого коаксиального кабеля в настенную розетку, а другой конец — в порт ввода кабеля или RF на задней панели Digital Box.

  2. Подключите видео / аудиокабели к телевизору и цифровой приставке. У вас может быть несколько вариантов использования кабелей в зависимости от того, какую цифровую приставку вы приобрели.Чаще всего используются кабели HDMI (изображение высокой четкости) или композитный (изображение стандартной четкости).

    Примечание : запомните порт, к которому вы подключаете видеокабель на телевизоре (пример: HDMI2, компонент 1 и т. Д.)

  3. Подключите адаптер питания от сетевой розетки к Digital Box

  4. Включение цифрового блока
  5. Нажмите кнопку INPUT или SOURCE на пульте дистанционного управления телевизора, чтобы переключиться на правильный вход, который вы определили на шаге 2.
    • Если вы использовали коаксиальный кабель для подключения Digital Box к телевизору, вручную переключитесь на канал 3 (4 в некоторых областях) с помощью кнопок, расположенных непосредственно на телевизоре или на пульте дистанционного управления, который изначально поставлялся с телевизором (не Shaw Пульт)
  6. Теперь вы должны увидеть картинку. Вашему гиду потребуется примерно час, чтобы заполнить списки

Как определить правильный ввод

Выполните следующие действия, чтобы определить правильный входной порт на телевизоре.

  1. Определите входной порт на телевизоре, куда вы вставили видеокабель (идущий от Digital Box), и обратите внимание на этикетку над или вокруг порта (например, HDMI1, Component3, AV1 и т. Д.). Эта метка указывает на тип используемого вами видеосоединения между цифровой приставкой и телевизором.
  2. Убедитесь, что Digital Box включен.
  3. Несколько раз нажмите кнопку INPUT (или SOURCE , ANT ) непосредственно на телевизоре (или на пульте дистанционного управления, который прилагается к телевизору, а не на пульте Shaw Remote), пока метка для входа, который вы определили, не станет выбрано на экране, и вы увидите изображение на экране телевизора.

В таблице ниже приведены общие обозначения ТВ-входов для перечисленных видеокабелей.

Тип кабеля ТВ вход
Коаксиальный TV / CATV / кабельное / 3 канала
Композитный Видео1 / Видео2 / AV1 / AV2
Компонент Компонент / YrPbBr
HDMI HDMI1 / HDMI2

Как подключить телевизор с плоским экраном

Подключить телевизор не так сложно, как кажется.Все розетки на задней и боковой стороне телевизора с плоским экраном могут показаться внушительными, но устранение их по одной сводит это к простой задаче. Я говорю просто, потому что вам не нужно использовать их все — только те, которые лучше всего подходят для вашего оборудования.

Выбор наилучшего подключения

Итак, какие кабели, вилки и розетки вам следует использовать? Это зависит от того, какие выходы есть у других ваших устройств. Ниже представлена ​​основная иерархия кабелей и разъемов при подключении устройств к телевизору с плоским экраном.Дополнительные сведения об этих подключениях см. В справочных статьях о HDMI , Component video , S-video и Composite video .

Заказать Соединение Комментарий
1-й вариант

HDMI

Цифровое изображение и звук лучшего качества в одном кабеле
Если нет HDMI Компонентное видео + аудио Аналоговое изображение лучшего качества плюс аналоговое аудио — требуется пять кабелей.Обычно вы должны соединить все пять кабелей в один или использовать трехжильный красный, зеленый и синий для видео и отдельный красно-белый RCA (фоно) кабель для аудио
Если нет компонентного видео

S-Video + Аудио

Не так хорошо, как компонентное видео, но лучше, чем композитное видео, доступно не на всех телевизорах с плоским экраном. Также требуется провод RCA (фонокорректор) для аналогового аудио
Если нет S-Video

Композитное видео + Аудио

Самое простое видеоподключение, которое постепенно прекращается на новом оборудовании.Использует обычные желтые, красные и белые соединения. Используйте желтые кабели для композитного видео и красный и белый кабели для аналогового аудио

Давайте использовать DVD-проигрыватель и видеомагнитофон в качестве примера: если DVD-проигрыватель имеет выход HDMI, используйте HDMI для подключения к телевизору с плоским экраном. Готово. Если на DVD-диске нет HDMI, используйте зеленый, синий и красный компонентные видеоразъемы с красным и белым аудиокабелями. У видеомагнитофона, вероятно, нет HDMI или компонентных видеоподключений, поэтому вы можете использовать кабель S-video с красным и белым аудиокабелями.Если у него нет S-video, используйте основной желтый композитный видеокабель с красным и белым аудиокабелями. Некоторые производители делают для аудио провода красного и черного цветов — используйте его точно так же, как красно-белый провод. На самом деле цвета вообще не имеют значения, они просто помогают вам подключить выходные разъемы DVD-плеера к правильным входным разъемам.

Если вам необходимо приобрести кабели, вот ссылка на линейку аудио- и видеокабелей Amazon

Все о розетках

Давайте посмотрим на заднюю часть типичного телевизора с плоским экраном, чтобы увидеть, как использовать каждую розетку.

Наилучшее качество и простейшее подключение — HDMI . Если вы можете подключить все свои устройства через HDMI, вам, вероятно, не нужно беспокоиться обо всех остальных подключениях. Если вы подключаете устройство к входу HDMI 1, затем используйте кнопку «вход» или «источник» на пульте дистанционного управления телевизором с плоским экраном и выберите вход HDMI 1 для просмотра этой программы.

Следующее лучшее качество — использовать Component video . Вам понадобится три кабеля для видео (красный, синий и зеленый) и два для аудио (красный и белый).Просто подключите зеленый разъем DVD-плеера к зеленому разъему на телевизоре с плоским экраном. Сделайте то же самое с синим и красным разъемами. Затем используйте красный и белый аудиоразъемы для подключения звука. Если вы подключаете устройство к компонентному видео 1, затем используйте кнопку «вход» или «источник» на пульте дистанционного управления телевизором с плоским экраном, чтобы выбрать вход «компонент 1» для просмотра этой программы.

После HDMI и компонентного видео следующим лучшим видеосоединением является S-video . Он не всегда доступен, но если он доступен, он дает лучшее качество видео, чем композитное видео.Также может быть сложно найти кабель S-video, но он того стоит, если есть возможность. Также необходимо подключить красный и белый для аудио. Некоторые телевизоры с плоским экраном имеют вход S-video, обозначенный как S-video, в то время как у других он будет обозначен как AV1 или AV2.

Наконец, если никакие другие соединения не могут использоваться, вы можете использовать базовое композитное видео . Чаще всего это происходит при подключении видеомагнитофона к телевизору с плоским экраном. При этом используется желтое соединение для видео, а белое и чтение для аудио.Большинство телевизоров с плоским экраном называют этот вход AV1, AV2 или видеовходом.

Многие производители не предоставляют отдельное соединение для композитного видео. То есть они не предоставляют «желтую» розетку, которая была распространена ранее, как на этом изображении:

Решением для этого обычно является использование розетки «Y» зеленого цвета. В этом примере он также помечен как «составной». Это означает, что вы должны подключить желтый провод видеомагнитофона к зеленому разъему на этом телевизоре. С некоторыми телевизорами вам может потребоваться войти в меню и сообщить ему, что вы хотите использовать компонентный вход в качестве композитного входа, но многие телевизоры автоматически обнаруживают это.Более подробное описание смотрите в статье Как подключить видеомагнитофон к телевизору с плоским экраном.

Вход ПК используется для подключения ноутбука или настольного компьютера к телевизору с плоским экраном. Компьютер «Mac» также может использовать этот вход с соответствующим переходником (обычно используется на стороне компьютера). Этот 15-контактный разъем предназначен только для видео RGB , поэтому для звука требуется отдельный кабель.

Разъемы аудиовыхода можно подключить к внешнему усилителю. Об этом будет рассказано в следующей статье.

Европейские модели телевизоров с плоским экраном

также имеют разъемы SCART . Эти 21-контактные разъемы могут передавать композитное видео, видео RGB и аудио. На модели на этом рисунке вы заметите, что верхний разъем SCART принимает композитное видео и аудио (AV), а нижний разъем принимает видео и аудио RGB.

Подключение к внешнему миру

К разъему «ANT IN» подключается кабель от антенны. Если у вас есть кабельное телевидение, оно подключается сюда.Если у вас есть PVR (персональный видеомагнитофон), то кабель антенны / кабель обычно подключается к PVR. От PVR будет еще один антенный кабель для подключения к антенне в гнезде вашего телевизора с плоским экраном. Более подробная информация о подключении PVR будет в следующей статье.

Разъем «LAN» (крайний правый на рисунке) — это место, где подключается интернет / сетевой кабель. Это необходимо для «умных» телевизоров, чтобы вы могли просматривать видео и другой контент в Интернете прямо на телевизоре с плоским экраном.Некоторые телевизоры Smart TV имеют встроенную беспроводную сеть, при ее использовании проводное подключение к Интернету не потребуется.

Включение питания

После того, как все подключено, вы можете подключить шнур питания и включить питание. Многие телевизоры с плоским экраном имеют отдельные кнопки включения / выключения внизу или в задней части экрана. Незнание об этом переключателе или отсутствие его включения заставило многих людей подумать, что их новый телевизор с плоским экраном неисправен — так что остерегайтесь этой ловушки. Также может потребоваться 3-5 секунд для включения телевизора с плоским экраном (показа изображения) после нажатия кнопки включения на пульте дистанционного управления.

Очки практики
  1. Перед тем, как приступить к подключению всего оборудования, разместите его в желаемом месте. Таким образом, вы сможете рассчитать длину каждого соединительного провода.
  2. Правильная длина соединительных кабелей — это баланс между эстетикой, практичностью и доступностью. С эстетической точки зрения хорошо, чтобы длинные кабели не были скручены, создавая беспорядок за всем оборудованием. На практике вам необходимо иметь достаточно длинные кабели, чтобы вы могли перемещать (вытаскивать или поворачивать) каждое устройство, не вытягивая кабели.Наличие разной длины может быть решающим фактором, но допустите ошибку, если кабели не будут слишком короткими.
  3. Некоторые продавцы телевизоров с плоским экраном взимают дополнительную плату за кабели HDMI — часто в диапазоне от 100 до 200 долларов. Это связано с тем, что они могут получить небольшую прибыль или вообще не получить прибыли от продажи телевизоров с плоским экраном и поэтому пытаются получить большую прибыль от аксессуаров. Присмотритесь к магазинам, короткие высокоскоростные кабели HDMI часто можно купить всего за 10-20 долларов.
  4. Большинство телевизоров с плоским экраном также имеют несколько входных разъемов сбоку от экрана.Они предназначены для удобного подключения портативных устройств, например фотоаппаратов или ноутбуков. При необходимости их также можно использовать для подключения постоянных устройств, но кабели сложно спрятать.
  5. Многие телевизоры с плоским экраном имеют возможность переименовывать метки входа. Это означает, что вместо выбора между HDMI1 и HDMI 2 вход в экранном меню будет помечен как DVD-плеер и PVR (например). Если у вас более одного внешнего устройства, это простой способ для всех пользователей легко выбрать правильный вход.Чтобы узнать, как это сделать, вам нужно будет просмотреть руководство пользователя для вашего телевизора с плоским экраном.
Резюме

Подключить телевизор с плоским экраном не так уж и сложно. Возьмите каждое устройство по одному. По возможности используйте HDMI. Если HDMI не подходит, следуйте таблице в верхней части этой статьи, чтобы обеспечить наилучшее качество изображения. Попробуйте, вы можете быть удивлены, насколько это просто.

Если после прочтения статьи у вас по-прежнему возникают проблемы с подключением телевизора с плоским экраном, сообщите нам об этом в «комментарии» ниже.Пожалуйста, укажите номера моделей всего оборудования, которое вы подключаете, чтобы я мог попытаться загрузить их руководства и определить лучший способ помочь вам.

Установка цифрового адаптера — Armstrong

Вы в нескольких шагах от того, чтобы наслаждаться четким, чистым цифровым изображением и звуком на всех своих телевизорах. Чтобы установить и активировать цифровые адаптеры, выполните следующие действия:

Установка цифрового адаптера стандартной четкости

  1. Выключите телевизор и отсоедините входящий кабель от телевизора.
  2. Подключите кабель к новому DA и установите переключатель на задней панели DA на канал 3.
  3. Подключите белый кабель к новому DA.
  4. Подключите белый кабель к телевизору.
  5. Подсоедините шнур питания к новому DA и вставьте его в розетку.
  6. Теперь вы готовы активировать DA!
    • Включите телевизор и настройтесь на канал 3.
    • Сообщения будут отображаться на экране. Как только вы их увидите, вы узнаете, что правильно подключили DA.
    • Если вы устанавливаете несколько DA, пожалуйста, подключите их ВСЕ, прежде чем переходить к следующему шагу.
  7. Подключитесь к Интернету, чтобы активировать, или позвоните по телефону 1.855.511.0158, чтобы активировать DA (ы).

Программирование пульта ДУ:

Ваш пульт дистанционного управления уже запрограммирован для управления вашим цифровым адаптером.Чтобы использовать его для управления телевизором, следуйте простым инструкциям в Руководстве пользователя, прилагаемом к каждому пульту дистанционного управления.

Чтобы убрать DA вне поля зрения, используйте прилагаемый Remote Eye для приема сигналов от пульта дистанционного управления.

Установка цифрового адаптера высокой четкости

  1. Выключите телевизор и отсоедините входящий кабель от телевизора.
  2. Подключите кабель к вашему новому DA.
  3. Подключите кабель HDMI к новому DA.
  4. Подключите кабель HDMI к телевизору.
  5. Подсоедините шнур питания к новому DA и вставьте его в розетку.
  6. Теперь вы готовы активировать DA!
    • Включите телевизор. На пульте дистанционного управления телевизора нажмите кнопку входа и выберите HDMI.
    • Сообщения будут отображаться на экране. Как только вы их увидите, вы узнаете, что правильно подключили DA.
    • Если вы устанавливаете несколько DA, пожалуйста, подключите их ВСЕ, прежде чем переходить к следующему шагу.
  7. Войдите в Интернет, чтобы активировать, или позвоните по номеру 1.855.511.0158, чтобы активировать DA (ы).

Программирование пульта ДУ:

Ваш пульт дистанционного управления уже запрограммирован для управления вашим цифровым адаптером.Чтобы использовать его для управления телевизором, следуйте простым инструкциям в Руководстве пользователя, прилагаемом к каждому пульту дистанционного управления.

Инструкции по установке

— Campus Television (TV)

ETSU Кабельное телевидение работает по полностью цифровой системе. Ваше цифровое телевидение должно иметь встроенный тюнер QAM (квадратурная амплитудная модуляция) для работы со школьным кабельное телевидение.Для получения дополнительной информации см. Нашу страницу требований к телевизору.

Установка телевизора

Многие новые телевизоры не требуют специальной установки для работы с ETSU. система кабельного телевидения. Прежде чем позвонить в справку службы информационных технологий Стол, прочтите и выполните следующие действия:

  1. Убедитесь, что телевизор подключен к электрической розетке и выход коаксиального кабеля.Для подключения телевизора к кабельной розетке понадобится коаксиальный кабель. Эти кабели обычно можно приобрести в любом магазине электроники.
  2. Если у вас есть пульт, убедитесь, что он работает.
  3. Если вы не принимаете все каналы, указанные в списке каналов, ваш телевизор может необходимо настроить и запрограммировать.
    Все современные телевизоры проходят аналогичные этапы настройки для подготовки к приему кабельных каналов. Пожалуйста, обратитесь к руководству вашего владельца, чтобы узнать, какие шаги относятся к нашей модели телевизора.
    1. Нажмите кнопку «Питание», чтобы включить телевизор.
    2. Нажмите кнопку «Меню».
    3. Выберите «Настройка».
    4. Выберите «Антенна», затем «Кабель».
    5. Выберите «Автопрограмма / автонастройка», затем «ОК».

Что делать, если мой телевизор не принимает цифровой сигнал?

Если ваш телевизор не может принимать цифровой сигнал, вы можете выбрать один из следующих вариантов: приобретите новый телевизор или цифровую приставку для просмотра цифровых программ.Наш провайдер кабельного телевидения порекомендовал следующие приставки:

iView 3500STB II
Technicolor DCI 401
ePVision PHD-208

У меня есть QAM-приемник, но я не получаю никаких каналов. Что мне делать?

Вам нужно «сканировать» ваши каналы. Обычно это делается из меню настройки на вашем ТВ или внешний ресивер.Это займет несколько минут, а затем вы снова увидит все каналы.

К кому мне обратиться за помощью с кабельным телевидением?

Позвоните в службу поддержки ITS по телефону 439-4648 или напишите по электронной почте [email protected] Вы также можете зайти в службу поддержки ITS на первом этаже библиотеки Шеррода. (комната 105 справа от главного входа).

Как подключить спутниковую антенну к телевизору? | Поддержка

У вас есть телевизор, тарелка, тарелка-приемник и кабели, теперь вам просто нужно щелкнуть пальцами, и волшебный спутниковый джинн все соберет, верно? Не совсем так; как вы, наверное, уже поняли, существует много разных частей, и инструкции не всегда самые лучшие. Большинство провайдеров, включая Windstream, предлагают профессиональную установку на все пакеты цифрового ТВ.Однако, если по какой-либо причине вы решите выполнить установку самостоятельно, эта статья поможет вам начать работу и поможет вам насладиться новой услугой спутникового телевидения.

Необходимые условия для подключения антенны

Во-первых, убедитесь, что ваш телевизор находится в желаемом месте. Перемещение его после подключения может вызвать затруднения. Далее определитесь, где вы хотите разместить свое блюдо; на крыше или в земле. Если вы решите поместить его в землю, его нужно будет установить на подставку.При установке тарелки она должна быть в идеальном случае обращена в сторону, где на пути нет деревьев или линий электропередач, это снизит вероятность возникновения каких-либо проблем с вашим сигналом.

Подключение спутниковой антенны к телевизору

А теперь пора вытащить коаксиальный кабель и кабель HDMI, которые вам должны были дать при покупке тарелки. Чтобы подключить антенну к телевизору, выполните следующие простые шаги:

  1. Подключите один конец коаксиального кабеля к задней панели спутниковой антенны, обозначенной «LNB»
  2. Подключите другой конец коаксиального кабеля к спутниковому ресиверу в порт с пометкой «Sat in».
  3. Затем подключите один конец кабеля HDMI к «выходному» порту на задней панели спутника.
  4. Подключите другой конец кабеля HDMI к телевизору (не к тарелочному приемнику). Большинство телевизоров имеют более одного порта HDMI, поэтому выберите тот, который вам больше нравится.
  5. Наконец, включите телевизор и нажмите кнопку спутника на пульте дистанционного управления. Если все подключено правильно, вы должны увидеть сигнал. Если ваш сигнал кажется слабым, попробуйте изменить положение спутника, чтобы получить лучший сигнал.

Выполнение этих простых шагов поможет вам в кратчайшие сроки подключить спутниковую антенну к телевизору!
